Лист № 1 Регистрационный № 65638-16                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерений параметров тормозных систем пассажирских составов УЗОТ-П (далее - устройства) предназначены для измерений и воспроизведений давления сжатого воздуха, а также для измерений силы постоянного тока, потребляемой электропневматическим тормозом.

Принцип действия устройств основан на измерении давления в контрольных точках пневматических и электропневматических тормозов пассажирских составов с помощью тензорезистивных датчиков давления. Сигналы с датчиков поступают в контроллер блока питательной колонки, где преобразуются в цифровую форму и передаются через блок управления электропневматическими тормозами в компьютер пульта управления. Блок управления электропневматическими тормозами также производит по команде с пульта управления коммутацию и формирование напряжения питания электропневматического тормоза, и выполняет измерение силы постоянного тока, потребляемого электропневматическим тормозом состава.

Компьютер пульта управления с помощью специальной программы производит вывод измерительной информации на экран монитора, ее запись в долговременную память, производит обработку принимаемой информации с целью определения соответствия технических характеристик тормозных систем требованиям нормативных документов и позволяет управлять работой устройств.

Устройства выпускаются в двух исполнениях: УЗОТ-П и УЗОТ П, отличающихся видом исполнения блока управления электропневматическими тормозами (далее по тексту -БЭПТ).

В БЭПТ предусмотрена возможность подключения от 1 до 5 блоков питательной колонки (далее по тексту - БПК).

Устройства состоят из:

• - БПК (от 1 до 5 шт.) - монтируется в междупутье в горловине парка, с возможностью проверки тормозного оборудования составов. Выполняет функции автоматической подачи сжатого воздуха в тормозную магистраль состава, поддержания требуемого давления, его сброс и коммутацию силовых проводов электропневматических тормозов (далее по тексту - ЭПТ) -в зависимости от принятых команд главного контроллера БЭПТ.

• - БЭПТ (1 шт.) - располагается недалеко от БПК в специально оборудованном помещении и обеспечивает функции управления подключенным к нему БПК. Формирует необходимое напряжение в силовых цепях для проверки ЭПТ подключенного состава. Обрабатывает полученные сигналы и передает их на пульт управления.

• - Пульт управления (1 шт.) состоит из персонального компьютера с установленным необходимым программным обеспечением и специальной программой управления устройствами (БЭПТ и БПК). Специальная программа управления устройствами представляет собой окно программы с набором кнопок, полей отображения графической информации испытаний

Лист № 2 Всего листов 7 и текстовыми информационными полями, в которых отображаются измеренные результаты испытаний для визуального контроля оператором. С помощью специальной программы управления осуществляется контроль правильности проведения испытаний в автоматическом режиме и возможность контроля оператором выполнения необходимых команд при выборочных испытаниях.

- Электрических коммуникаций, предназначенных для обмена информацией между блоками устройств.

- Пневматических коммуникаций, предназначенных для подвода сжатого воздуха от пневматической сети к блокам питательных колонок.

Измерение параметров пневматических тормозов возможно осуществлять одновременно у пяти пассажирских составов при подключении к пяти БПК. Опробование электропневматических тормозов возможно производить у одного из пяти подключенных к БПК составов по выбору оператора.

Применяемый алгоритм полного опробования тормозов с выдачей в результате справки: «Об обеспечении поезда тормозами и исправном их действии» автоматизирован и содержит неизменяемый порядок испытаний, необходимый для полного контроля тормозов состава.

Общий вид БПК и БЭПТ устройств исполнения УЗОТ-П, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.

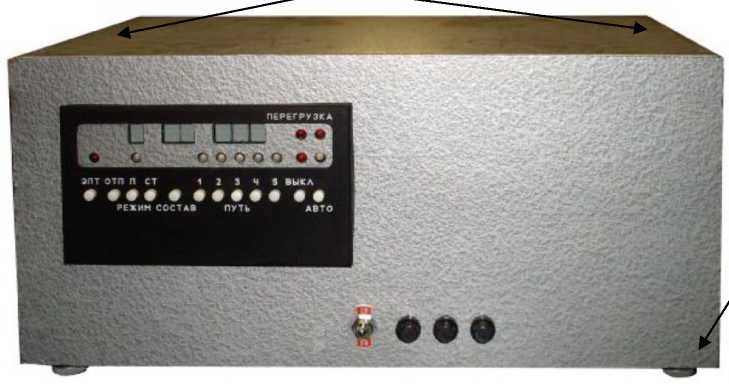

Общий вид БПК и БЭПТ устройств исполнения УЗОТ П, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

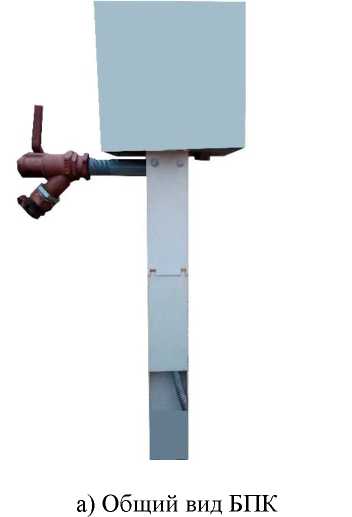

а) Общий вид БПК

Рисунок 1 - Общий вид устройств исполнения УЗОТ-П, схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Места пломбировки от

несанкционированного доступа

Место нанесения

знака поверки

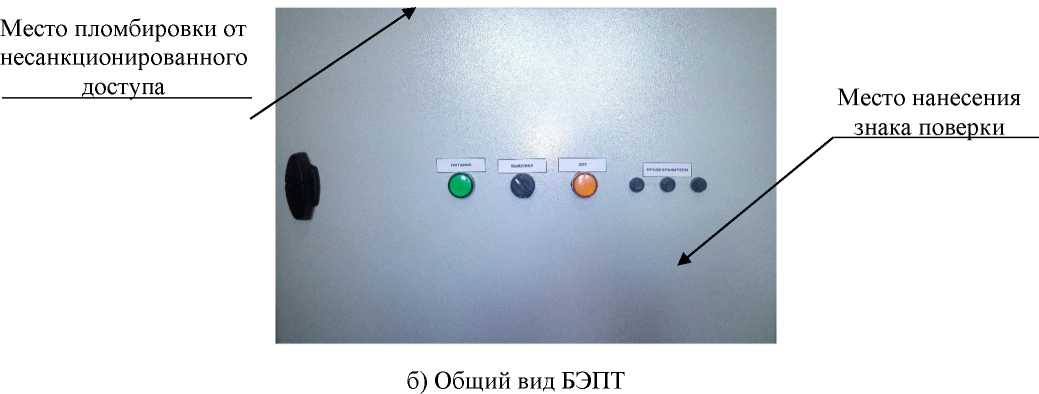

б) Общий вид БЭПТ

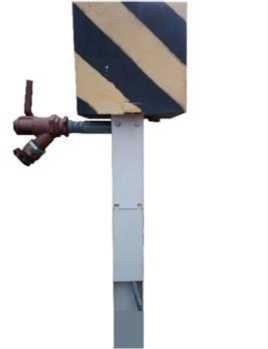

Рисунок 2 - Общий вид устройств исполнения УЗОТ П, схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Пломбирование БПК не предусмотрено.

Программное обеспечение (далее - ПО) предназначено для управления работой устройств и входит в состав пульта управления. ПО обеспечивает передачу команд оператора блоку электропневматического тормоза и блокам питающих колонок, прием информации от них, визуализацию результатов измерений и опробования тормозов, формирование отчетов о результатах работы, хранение и поиск полученной информации в долговременной памяти, выполнение настройки устройств и параметров работы самой программы.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения - «Средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации, паспорт и фотохимическим способом на шильдик, закрепляемый на корпусе БЭПТ.

Таблица 3 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ТУ 3185-011-12345520-2015 «Устройства измерений параметров тормозных систем пассажирских составов УЗОТ-П. Технические условия»

Общество с ограниченной ответственностью «НПП Эталон-Инженеринг»

(ООО «НПП Эталон-Инженеринг»)

ИНН 6678015140

Юридический адрес: 620027, г. Екатеринбург, переулок Красный, 8

Адрес места осуществления деятельности: 620149, г. Екатеринбург, ул. Серафимы Дерябиной, 24, оф. 714

Почтовый адрес: 620027, г. Екатеринбург, переулок Красный, 8

Телефон/факс:(343) 388 -33 -00

Е-mail: kkggee@rambler.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Лист № 1 Регистрационный № 46617-11                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки мобильные радиометрические УДИ-2 (далее - установки) предназначены для непрерывного автоматизированного измерения объёмной активности гамма-излучающего радионуклида йода ¹³¹I (далее - йода).

Установка состоит из трех основных блоков: измерительного блока (БИ), аккумуляторного блока (БА) и блока индикации.

При прокачке воздуха через сорбционную ловушку фильтровального устройства радионуклиды йода поглощаются сорбентом. Под сорбционной ловушкой расположен сцинтилляционный детектор. Осевшие на сорбент радионуклиды йода испускают гамма-кванты, которые, при взаимодействии со сцинтиллятором детектора, вызывают излучение света.

Излучаемое количество фотонов пропорционально энергии гамма-квантов, поглощенных сцинтиллятором. Вспышки света преобразуются в фотоприемнике в электрические импульсы, которые поступают на один из входов двухвходового 1024 канального АЦП и далее в процессор установки.

Процессор измерительного блока обрабатывает данные полученные за время регистрации t_per. Обработанный массив данных с учетом калибровочных и настроечных коэффициентов в виде энергетического спектра гамма-излучающих радионуклидов идентифицируется со спектром радионуклидов йода с выделением характерной спектральной области- пика полного поглощения контролируемого радионуклида.

За это же время измеряется объем прокачанного воздуха с помощью встроенного расходомера.

Полученные спектральные отсчеты и данные об объёме прокаченного воздуха обрабатываются процессором. По результатам измерения активности радионуклида йода, осаждаемой на фильтре ловушки, и объему прокачанного за i-ый промежуток времени воздуха определяется объемная активность радионуклидов как разница между предыдущим значением измеренной на фильтре активности Ап-i и измеренной активности An в текущий момент времени, отнесенная к объему прокачанного воздуха V(At=tper) за время регистрации.

Для уменьшения погрешности измерений, обусловленной влиянием внешнего гамма-излучения, в состав установки введен дополнительный компенсационный канал. Детекторы измерительного и компенсационного каналов расположены в одинаковых свинцовых экранах.

Внешний гамма-фон, не поглощенный экраном, измеряется компенсационным детектором, который подключен ко второму входу АЦП. При расчетах показания компенсационного детектора вычитаются из показаний спектрометрического детектора.

Измеренные значения записываются в энергонезависимую память, формируя архив измерений, который при необходимости можно просмотреть с использованием программы «Конфигуратор».

В установке предусмотрена возможность цветовой и звуковой сигнализации о превышении заданных порогов измерений.

Установка обеспечивает возможность:

- автоматизированного контроля объемной активности контролируемого радионуклида йода с регистрацией ее временной динамики;

- обработки и представления полученной информации, в том числе о состоянии устройств установки- самодиагностика), на выносном блоке индикации;

- передачи полученной информации во внешний информационный канал по линиям связи, организованным на базе средств стандарта GSM/GPRS, интерфейсов RS-485 (протокол обмена MODBUS RTU), Ethernet с использование каналообразующей аппаратуры АСКРО АС.

Для идентификации местоположения установки используются данные GPS навигатора.

Программное обеспечение «Конфигуратор» (далее - программа «Конфигуратор») предназначено для выполнения следующих функций:

• - оперативного управления установкой;

• - настройки и поверки с помощью ПЭВМ;

• - анализа данных (в том числе архивных данных).

Программа поддерживает конфигурирование через ini-файл, что позволяет вносить изменения в интерфейс программы, поддержку работы с новыми устройствами без изменения программного кода.

Для полноценной работы программы «Конфигуратор» необходим компьютер с установленной операционной системой семейства MS Windows (версия не ниже Windows 98), c сетевой платой Ethernet и свободным COM-портом (RS-232).

Идентификационные данные программного обеспечения в соответствии с таблицей 1

Таб ли ца 1

Используемая программа «Конфигуратор» является настроечной, в измерениях не участвует, поэтому на метрологические характеристики СИ не влияет.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010................................................................А.

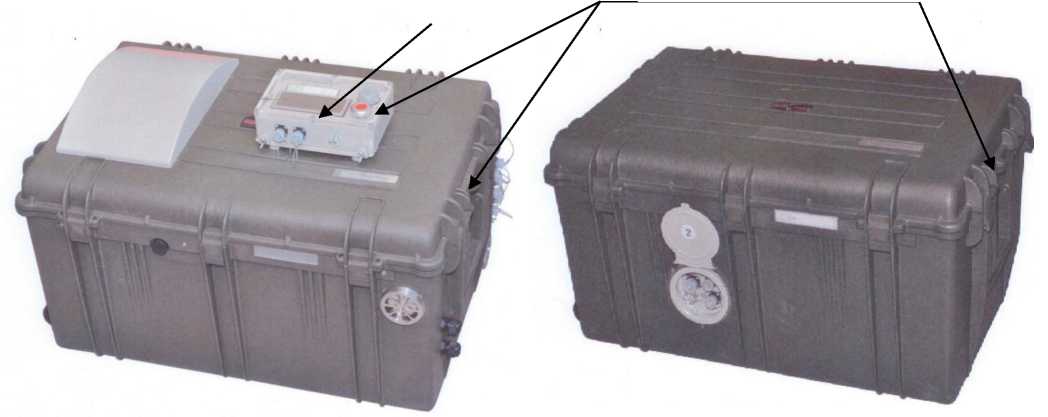

Внешний вид составных частей установки мобильные радиометрические УДИ-2 представлен на рисунке 1.

Блок индикации

Места для гарантийной пломбы

Блок измерительный

Блок аккумуляторный

Рисунок 1

Все технические средства (ТС), входящие в состав установки, опломбированы в соответствии с конструкторской документацией.

Измерительный блок обеспечен защитой от несанкционированного доступа к узлам и схемам с передачей сообщения о факте несанкционированного доступа на верхний уровень АСКРО. Механизмы разблокирования доступа к узлам и схемам блока приводятся в действие специальным ключом.

Диапазон измерений объёмной активности радионуклидов йода..... от 3,7 до 3,7-10⁶ Бк-м^-3

Пределы допускаемой основной относительной погрешности измере

ний ...........................................................................................................

- активности источника 137Cs для энергии 662 кэВ на фильтре сорб-

ционной ловушки................................................................................... +20 %

- объёмной активности йода ................................................................. +50 %

Эффективность регистрации гамма-излучения йода при энергии            от 0,75-10^-2

667,7 кэВ ................................................................................................. до 340^-2 с^-1 •Бк^-1

Интегральная нелинейность .................................................................. не более ±20 %.

Диапазон расхода прокаченного воздуха через фильтровальное

устройство установки ............................................................................. от 20 до 200 л/мин

Пределы допускаемой относительной погрешности измерений объ

ема прокаченного воздуха через фильтр .............................................. +10 %

Значение собственной фоновой активности установки ..................... не более 1,0 Бк-м^-3

Время установления рабочего режима при постоянных внешних

условиях ................................................................................................... не более 30 мин

Пределы дополнительной погрешности измерения при отклонении температуры окружающего воздуха от нормальных условий до предельных рабочих значений

• - объёмной активности йода .......................................................... +20 %

• - объема прокачанного установкой воздуха ................................. +15 %

Диапазон измерений объёмной активности радионуклидов йода .....

Пределы дополнительной погрешности измерения при повышенной влажности окружающего воздуха

• - объёмной активности йода ..........................................................

• - объема прокачанного установкой воздуха .................................

Электропитание установки осуществляется:

• -  от однофазной сети переменного тока

напряжением

частотой

• - от встроенной аккумуляторной батареи напряжением

Мощность, потребляемая измерительным блоком:

при питании от сети переменного тока .........................................

при питании от сети постоянного тока .........................................

Рабочие условия эксплуатации в воздушной среде:

• - диапазон рабочих температур

• - предельное значение относительной влажности при +30 °С и более низких температурах с конденсацией влаги ...............................

низких температурах без конденсации влаги, %,

• - атмосферное давление в диапазоне ..................................................

Габаритные размеры технических средств установки:

Блок измерительный .............................................................................

Блок аккумуляторный ..........................................................................

Блок индикации .....................................................................................

Масса технических средств установки:

Блок измерительный..............................................................................

Блок аккумуляторный ...........................................................................

Блок индикации......................................................................................

Знак утверждения типа наносится на шильдик, расположенный на верхней крышке измерительного блока, методом фотопечати титульный лист эксплуатационной документации типографским способом или специальным штампом.

В комплект поставки устройств должны входить технические средства и эксплуатационная документация, указанные в таблице 2.

Таблица 2

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации ФВКМ.412123.009РЭ-ЛУ.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

НП-031-01 Нормы проектирования сейсмостойких атомных станций

Общество с ограниченной ответственностью Научно-производственное предприятие «Доза»

(ООО НПП «Доза»)

Адрес места осуществления деятельности: 124460, г. Москва, вн.тер.г. муниципальный округ Матушкино, г. Зеленоград, ул. Академика Валиева, д. 4

тел. (495) 777-84-85, факс (495) 742-50-84, www.doza.ru

ГЦИ СИ ФГУ «Менделеевский ЦСМ»

Юридический адрес: 141570 г.п. Менделеево Солнечногорского р-на Московской обл. тел. (495) 994-22-10, факс (495) 994-22-11, e-mail: info@mencsm.ru, www.mencsm.ru Аттестат аккредитации №30083-08 от 23 декабря 2008 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

13 октября 2025 г.                                                                     ,        2207

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



  Заместитель



  Е.Р. Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

_оззз3зя   2025 _г. № _₃₃_

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

Лист № 1 Регистрационный № 46805-11                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры-радиометры МКС-15Д «Снегирь» (далее - дозиметр) предназначены для измерений амбиентного эквивалента дозы Н* (10) (далее - АЭД) и мощности амбиентного эквивалента дозы Н * (10) (далее - МАЭД) гамма и рентгеновского излучения (далее - фотонного излучения), а также плотности потока бета-излучения.

Принцип действия устройства основан на преобразовании гамма- и бета-излучения в последовательность импульсов напряжения, количество которых пропорционально интенсивности регистрируемого излучения.

Дозиметр выполнен в виде моноблока.

Корпус дозиметра состоит из верхней и нижней крышек. В верхней части верхней крышки расположен жидкокристаллический индикатор (далее - ЖКИ), слева и справа от него органы управления работой дозиметра: кнопки «СВЕТ», «РЕЖИМ», «ЗВУК» и «ПУСК», ниже -рычаг управления заслонкой, а в нижней части крышки - батарейный отсек.

В нижней крышке предусмотрено окно для измерения плотности потока бета-излучения. Окно закрывается заслонкой для экранирования бета-излучения, которая приводится в движение с помощью рычага. Выключатель питания расположен на боковой поверхности дозиметра в его верхней части.

Внутри корпуса находится детектор гамма- и бета- излучений и печатная плата, на которой расположены все элементы схемы формирования анодного напряжения, цифровой обработки, управления и индикации.

Нижняя крышка скрепляется с верхней крышкой с помощью четырех винтов.

Детектором ионизирующих гамма- и бета-излучений служит газоразрядный счетчик Гейгера-Мюллера типа Бета-2.

Схема формирования анодного напряжения, цифровой обработки, управления и индикации осуществляет:

• - масштабирование и линеаризацию счетной характеристики детектора;

• - измерение МАЭД гамма и рентгеновского излучения и поверхностной плотности потока бета-излучения путем измерения средней частоты импульсов, поступающих с выхода детектора;

• - измерение АЭД гамма и рентгеновского излучения путем измерения общего количества импульсов, поступающих с выхода детектора;

• - измерение времени накопления АЭД и реального времени;

• - формирование и стабилизацию анодного напряжения детектора;

• - управление режимами работы дозиметра;

- отображение результатов измерений.

Схема обработки и управления реализована на базе микропроцессора и служит для управления режимами работы дозиметра, математической обработки импульсных последовательностей от детектора, управления ЖКИ и звуковыми сигналами.

Формирователь анодного напряжения служит для формирования анодного напряжения + 400 В, необходимого для работы детектора.

Программное обеспечение дозиметра представляет собой встроенное программное обеспечение в виде программного кода (программа пользователя), калибровочных коэффициентов и констант, записанных на страницах Flash-памяти дозиметра.

Используемая микросхема процессора позволяет однократную запись программы и не допускает чтения самой программы, её идентификатора и контрольной суммы. Идентификационное наименование с номером версии программы Bank131_v5 высвечивается на ЖКИ дозиметра при его включении.

Программное обеспечение является неизменным, отсутствуют средства для программирования или изменения его юридически значимых функций.

Преднамеренное вмешательство в программное обеспечение дозиметра невозможно без разрушения прибора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 ................................................................А.

Таблица 1 — Идентификационные данные программного обеспечения

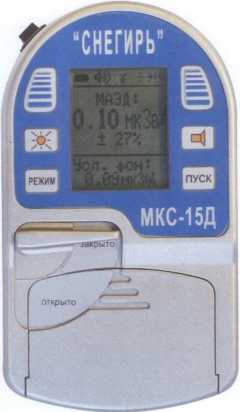

Внешний вид дозиметра представлен на рисунках 1.

Рисунок 1

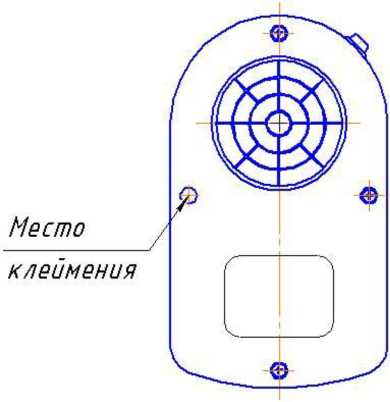

Дозиметр опломбирован в соответствии с конструкторской документацией. Место пломбирования дозиметра от несанкционированного доступа, расположенное на задней панели, показано на рисунке 2.

Рисунок 2

Т аб ли ца 2

Знак утверждения типа наносится на заднюю панель прибора методом фотопечати и титульный лист эксплуатационной документации типографским способом или специальным штампом.

Комплект поставки дозиметра указан в таблице 3.

Т аб ли ца 3

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации ФВКМ.412152.005РЭ.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.070-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза»

(ООО НПП «Доза»)

Юридический адрес: 124460, Москва, г. Зеленоград, проезд 4806, д.6

Адрес места осуществления деятельности: 124460, г. Москва, вн.тер.г. муниципальный округ Матушкино, г. Зеленоград, ул. Академика Валиева, д. 4

тел. (495) 777-84-85, факс (495) 742-50-84, www.doza.ru

ГЦИ СИ ФГУ «Менделеевский ЦСМ»

Юридический адрес: 141570 гп. Менделеево Солнечногорского р-на Московской обл. тел. (495) 994-22-10, факс (495) 994-22-11, e-mail: info@mencsm.ru, www.mencsm.ru Аттестат аккредитации №30083-08 от 23 декабря 2008 г.
