Лист № 1 Регистрационный № 24716-12 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы аналитические газовые «Кристаллюкс-4000М»

Хроматографы аналитические газовые «Кристаллюкс-4000М» (далее -хроматографы) предназначены для измерений содержания компонентов в газовых средах, жидких и твердых веществах и материалах.

Принцип действия хроматографов основан на разделении анализируемой пробы на компоненты в хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем с последующей регистрацией аналитического сигнала от компонента с помощью детектора.

Хроматографы представляют собой аналитический блок в виде моноблока со средним или большим термостатом колонок, на котором установлен аналитический модуль с детекторами, инжекторами, дозирующими устройствами, хроматографическими колонками. В состав хроматографа входят также персональный компьютер, программное обеспечение для обработки хроматографической информации «NetChrom V2.1», методики хроматографического анализа.

Хроматографы комплектуются широким набором детекторов как одиночных, так и соединенных в мультидетектор (до трех детекторов как универсальных, так и селективных): пламенно-ионизационный детектор (ПИД), детектор по теплопроводности (ДТП), электронозахватный детектор (ЭЗД), пламенно-фотометрический детектор (ПФД), термоионный детектор (ТИД), фотоионизационный детектор (ФИД), термохимический детектор (ТХД), гелиевый ионизационный детектор (ГИД), масс-спектрометрический детектор (МСД) или их комбинации.

Хроматографы выпускаются в двух исполнениях: исполнение 1 с объемом термостата колонок 6 л, исполнение 2 с объемом термостата колонок 14 л.

Общий вид хроматографа представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Нанесение знака поверки на хроматографы не предусмотрено.

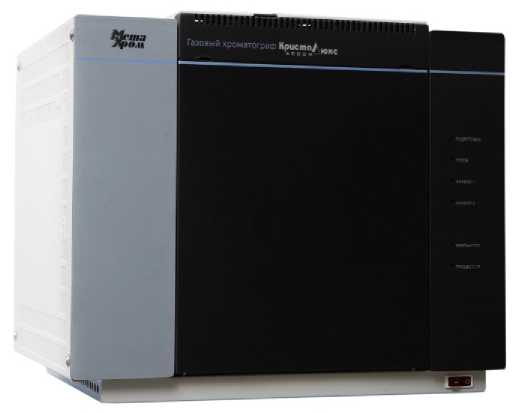

Рисунок 1 - Общий вид хроматографа аналитического газового «Кристаллюкс-4000М»

Место пломбирования

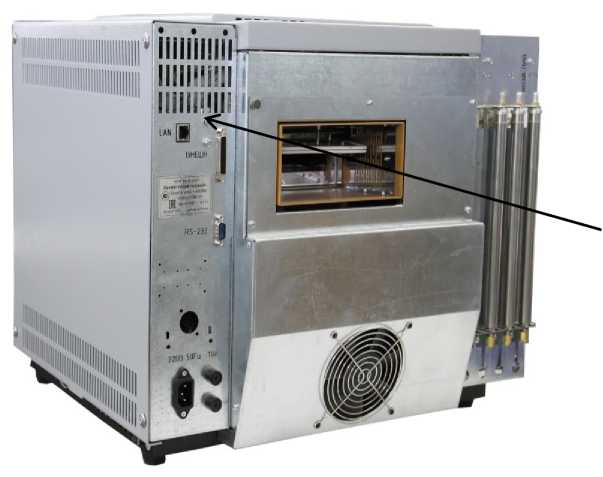

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение (ПО), входящее в состав хроматографа, позволяет устанавливать и контролировать режимные параметры хроматографа, отслеживать выполнение анализа, обрабатывать экспериментальные данные. В ПО применены следующие способы защиты: защита от несанкционированного распространения электронным ключом, защита от несанкционированного использования с помощью разграничения прав доступа пользователей, защита от аппаратных и программных ошибок с помощью журнала событий, защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения хроматографа приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на специальную табличку на задней панели хроматографа методом шелкографии, на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Приведены в Руководстве по эксплуатации «Хроматограф «Кристаллюкс-4000М» раздел 10 «Подготовка к работе и порядок работы»; при использовании в сфере государственного регулирования обеспечения единства измерений применяются методики измерений, аттестованные в установленном порядке.

Технические условия ТУ 9443-003-41390585-2010 «Хроматографы аналитические газовые «Кристаллюкс-4000М»

Общество с ограниченной ответственностью «Научно-производственная фирма

«Мета-хром» (ООО «НПФ «Мета-хром»)

ИНН 1215046110

Адрес: г. Йошкар-Ола, 424000, ул. Баумана, 100

Телефон (факс): (8362) 42-49-97, (42-22-66)

Web-сайт: www.meta-chrom.ru

E-mail: m_chrom@mari-el.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл»

Адрес: 424006, г. Йошкар-Ола, ул. Соловьева, 3

Телефон (факс): (8362) 41-20-18, (41-16-94)

Web-сайт: www.maricsm.ru

E-mail: metr@maricsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц по испытаниям средств измерений в целях утверждения типа № RA.RU. 30118-11

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

___30 сентября 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 38 августа 2020 п ЛГа 2006.

• 4. Контроль за испол! [eHHe&F₽rmrK0!m^4w^            за собой.

хранится е системе электронного документооборота

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «30» сентября 2021 г. № 2160

Лист № 1 Регистрационный № 80909-21 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала Костромская ГРЭС АО «Интер РАО -Электрогенерация»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала Костромская ГРЭС АО «Интер РАО - Электрогенерация» (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК) - центр сбора и обработки информации Костромской ГРЭС АО «Интер РАО - Электрогенерация» (далее -ЦСОИ), выполненный на основе серверного оборудования промышленного исполнения и работающего под управлением программного обеспечения «АльфаЦЕНТР». ЦСОИ включает в себя сервер сбора данных (ССД), серверы баз данных (СБД), устройство синхронизации частоты и времени Метроном версии 300, каналообразующую аппаратуру и автоматизированные рабочие места.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;

• - средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ЦСОИ осуществляет:

• - один раз в 30 минут опрос счетчиков электрической энергии и сбор результатов измерений;

• - хранение результатов измерений в базе данных;

• - коррекцию времени в счетчиках;

• - периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

• - автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

• - хранение не менее 3,5 лет результатов измерений и журналов событий;

• - автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

• - перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;

• - формирование отчетных документов;

• - ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;

• - конфигурирование и параметрирование технических средств ИВК;

• - сбор и хранение журналов событий счетчиков;

• - ведение журнала событий ИВК;

• - аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

• - самодиагностику с фиксацией результатов в журнале событий.

ИВК осуществляет автоматизированный обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС». Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется по электронной почте в виде электронных документов XML в установленном регламентами ОРЭМ формате, заверенных электронно-цифровой подписью.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

• - посредством интерфейса RS-485, ВОЛС и преобразователя интерфейса RS-485 в Ethernet для передачи данных от счетчиков до ИВК;

• - посредством локальной вычислительной сети интерфейса Ethernet для передачи данных с сервера баз данных на АРМ;

• - посредством канала связи Ethernet для передачи данных от уровня ИВК во внешние системы (основной канал);

• - посредством канала связи Ethernet для передачи данных от уровня ИВК во внешние системы (резервный канал).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя часы ССД ЦСОИ и счетчиков. ССД ЦСОИ получает шкалу времени UTC(SU) в постоянном режиме от устройства синхронизации частоты и времени Метроном версии 300 (УССВ). Синхронизация часов сервера ССД ЦСОИ с УССВ происходит при расхождении времени более чем на ±1 с. При каждом опросе счетчиков сервер ЦСОИ определяет поправку часов счетчиков и, в случае, если поправка часов счетчиков превышает по ±2 с (параметр настраиваемый), то формирует команду синхронизации. Журналы событий счетчиков и сервера ЦСОИ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные признаки метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

Продолжение таблицы 3

Таблица 4 - Метрологические характеристики ИК в рабочих условиях применения

Пределы допускаемой погрешности СОЕВ относительно шкалы времени UTC(SU) ±5 с

Таблица 5 - Основные технические характеристики ИК

Продолжение таблицы 5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• - резервирование каналов связи между уровнями ИВК и внешними системами субъектов ОРЭМ, а также с инфраструктурными организациями ОРЭМ.

Ведение журналов событий:

• - счётчика, с фиксированием событий:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике.

• - ИВК, с фиксированием событий:

• - даты начала регистрации измерений;

• - перерывы электропитания;

• - программные и аппаратные перезапуски;

• - установка и корректировка времени;

• - переход на летнее/зимнее время;

• - нарушение защиты ИВК;

- отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• - защита информации на программном уровне:

• - результатов измерений при передаче информации (возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на ЦСОИ.

наносится на титульный лист формуляра РЭМ.0999-АИИС.КОГРЭС.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала Костромская ГРЭС АО «Интер РАО - Электрогенерация». Формуляр».

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии филиала Костромская ГРЭС АО «Интер РАО -Электрогенерация». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735 от 19.07.2016 г

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии филиала Костромская ГРЭС АО «Интер РАО - Электрогенерация»

ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения.

Общество с ограниченной ответственностью Управляющая компания «РусЭнергоМир» (ООО УК «РусЭнергоМир»)

ИНН 5404338740

Адрес: 630087, г. Новосибирск, ул. Новогодняя, 24/1

Телефон/факс +7 (383) 349-81-00

E-mail: info@rusenergomir.ru

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, Российская Федерация, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
