МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденного типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.

• 2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

f                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\__________________-__________________/

Р Е Е к приказу Федерального агентства по техническому регулировани

и метрологии

25          мня        ^гаг\^га/" хг 986

от«   »             2026 г. №

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений причина внесения изменений

Регистрационный № 83100-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы газов в твердых материалах МЕТАВАК (далее - анализаторы) предназначены для измерений массовой доли азота, кислорода и водорода в черных и цветных металлах, сталях, сплавах, геологических пробах и неорганических материалах в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Принцип действия анализаторов основан на восстановительном плавлении образца в потоке инертного газа-носителя и последующем детектированием аналита с помощью инфракрасного детектора при определении кислорода и детектора по теплопроводности при определении азота и водорода. При измерении массовой доли кислорода или азота в анализируемой пробе применяют в качестве газа-носителя гелий (He), при измерении массовой доли водорода в анализируемой пробе применяют в качестве газа-носителя аргон (Ar) или азот (N2).

Конструктивно анализаторы выполнены в виде блока импульсной печи и измерительного блока. Блоки анализатора могут быть как отдельно отстоящими, так и быть в составе моноблока. Импульсная печь обеспечивает нагревание и плавление образа в графитовом тигле в токе инертного газа, в результате которого аналит переходит в газовую фазу и транспортируется газовой магистралью в измерительный блок, где вырабатывается измерительный сигнал, пропорциональный содержанию аналита в пробе. На основании массы пробы и величины этого сигнала производится расчет массовой доли аналита по градуировочной зависимости.

Анализаторы имеют семь моделей, каждая из которых предназначена для измерения массовой доли определенных компонентов. Наименование моделей, наименование определяемого компонента и обозначение моделей анализаторов приведены в таблице 1.

Таблица 1 - Наименование моделей, определяемый компонент и обозначение моделей анализаторов

Каждый экземпляр анализатора однозначно идентифицируется по наименованию модели и заводскому номеру. Заводской номер имеет цифровое обозначение и наносится на металлическую пластинку, находящуюся на задней части анализатора теснением. Наименование модели наносится типографским методом на переднюю часть корпуса анализатора и имеет буквенно-цифровое обозначение.

Общий вид анализаторов и обозначение места нанесения знака поверки представлены на рисунках 1 и 2.

Место нанесения знака поверки

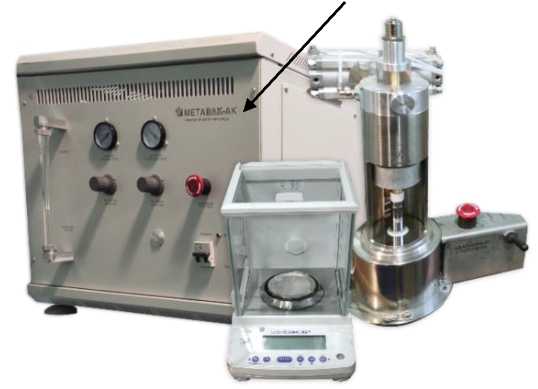

Рисунок 1 - Общий вид анализаторов газов в твердых материалах моделей

МЕТАВАК-АК, МЕТАВАК-А, МЕТАВАК-АВ, МЕТАВАК-К, МЕТАВАК-ВК,

МЕТАВАК-В, МЕТАВАК-ВАК при исполнении в едином блоке

Анализаторы модели МЕТАВАК-ВАК

Место нанесения знака поверки

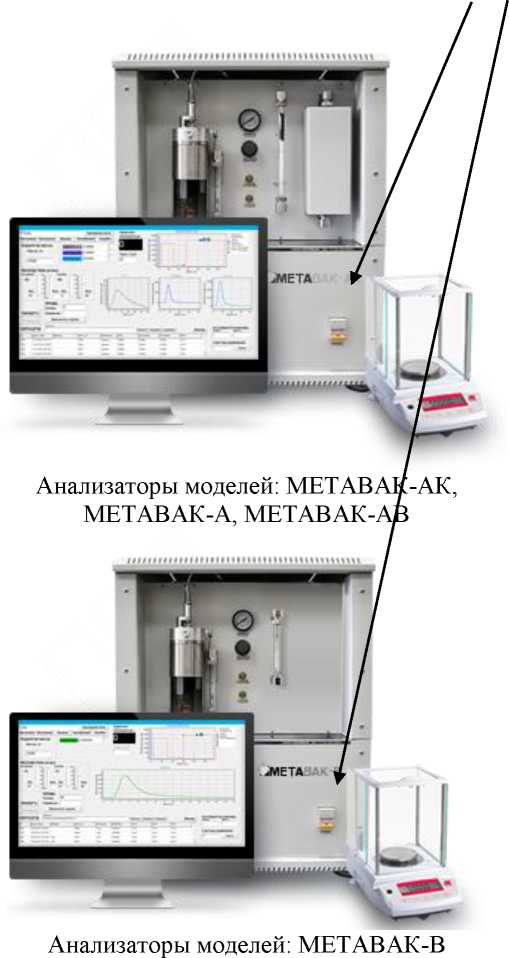

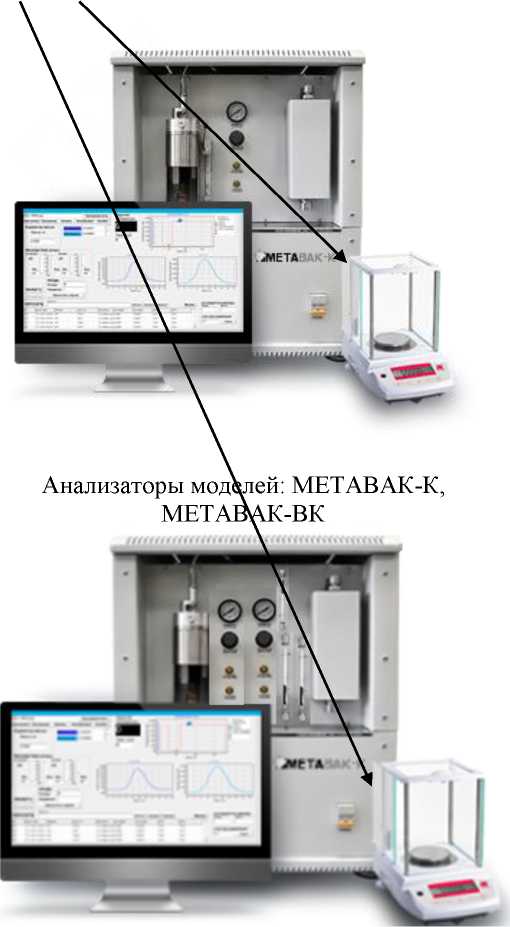

Рисунок 2 - Общий вид анализаторов газов в твердых материалах моделей

МЕТАВАК-АК, МЕТАВАК-А, МЕТАВАК-АВ, МЕТАВАК-К, МЕТАВАК-ВК,

МЕТАВАК-В, МЕТАВАК-ВАК при исполнении в виде отдельных блоков: блока импульсной печи и аналитического блока

Пломбирование анализаторов не предусмотрено.

Предусмотрено нанесение знака поверки на лицевую поверхность корпуса анализатора или в паспорт.

анализаторы оснащены внешним программным обеспечением (ПО). ПО является метрологически значимым и выполняет следующие функции:

• -  управление анализатором;

• -  выполнение и сохранение результатов калибровки;

• -  сбор результатов измерений, сохранение результатов измерений;

• -  формирование отчетов с результатами измерений и вывод их на печать;

• -  редактирование параметров анализаторов.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики.

Таблица 5 - Комплектность средства измерений

приведены в разделе 15 Руководства по эксплуатации.

ГОСТ 17745-90 Стали и сплавы. Методы определения газов.

Нормативные документы, устанавливающие требования к средству измерений АВА 546.НС.00.00.000.22ТУ «Анализаторы газов в твердых материалах МЕТАВАК.

Технические условия».

Общество с ограниченной ответственностью Научно-производственное объединение

«Эксан» (ООО НПО «Эксан»)

ИНН 1834032026

Юридический адрес: 426006, Российская Федерация, Удмуртская республика,

г. Ижевск, ул. Телегина, д. 30/590, оф. 109

Телефон: +7 (3412) 655-020

Web-сайт: http://www.eksan.ru/

E-mail: office@eksan.ru

Общество с ограниченной ответственностью Научно-производственное объединение «Эксан» (ООО НПО «Эксан»)

ИНН 1834032026

Адрес: 426006, Российская Федерация, Удмуртская республика, г. Ижевск, ул. Телегина, д. 30/590, оф. 109

Телефон: +7 (3412) 655-020

Web-сайт: http://www.eksan.ru/

E-mail: office@eksan.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
