№1429 от 30.09.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 26756
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 25221 "Газоанализаторы горючих газов стационарные термокаталитические CGS"
министерство ПРОМЫШЛЕННОСТИ и торговли РОССИЙСКОЙ «ДОТАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандярт)
ПРИКАЗ30 сентября 2016 г.
1429
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 25221 «Газоанализаторы горючих газов стационарные термокаталитические CGS»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), в связи с обращением фирмы «Detector Electronics Corporation» от 18 августа 2016 г. б/н приказываю:
-
1. Внести изменения в описание типа на газоанализаторы горючих газов стационарные термокаталитические CGS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32654-06, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств
измерений № 25221 «Газоанализаторы горючих газов стационарные
термокаталитические CGS» на последующие 5 лет.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «30» сентября 2016 г. № 1429
Изменения в описание типа на газоанализаторы горючих газов стационарные термокаталитические CGSОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы горючих газов стационарные термокаталитические CGS
Назначение средства измеренийГазоанализаторы горючих газов стационарные термокаталитические CGS (далее -газоанализаторы) предназначены для автоматического непрерывного измерения довзрывоопасных концентраций горючих газов и паров во взрывоопасных зонах.
Описание средства измеренийГазоанализаторы горючих газов стационарные термокаталитические CGS - приборы непрерывного действия, в основу которых положен принцип термокаталитического сгорания. Конструктивно они состоят из детектора и контроллера.
Детектор газоанализатора состоит из двух чувствительных каталитических элементов
-
- активного и компенсационного, специально подобранных и имеющих идентичные электрические характеристики. Элементы разделены теплоизоляционной перегородкой, предотвращающей их взаимное влияние. Со стороны окружающей атмосферы они защищены специальным пламя гасителем, изготовленным из спеченного порошка нержавеющей стали. При контакте с горючими газами на поверхности активного чувствительного элемента происходит каталитическое сгорание молекул горючего газа, диффундировавших из окружающей атмосферы сквозь пламя гаситель, в результате чего температура активного элемента увеличивается.
Активный элемент вместе с компенсационным образуют симметричные плечи мостовой измерительной схемы. Разность температур чувствительных элементов приводит к разбалансу мостовой схемы и появлению выходного сигнала пропорционального концентрации горючего газа в окружающей атмосфере. Сигнал с выхода мостовой схемы через встроенную электрическую цепь поступает на вход одного из используемых контроллеров: FlexVu® UD10, UD10-DCU, Infiniti® U9500, модель 505 или модуль EQ22xxDCUEx. Данные газоанализаторы могут применяться для обнаружения всех типов горючих газов (в том числе углеводородных и водорода).
Газоанализаторы имеют взрывозащищенное исполнение. Маркировка взрывозащиты
-
- lExdCT5/T3 X.

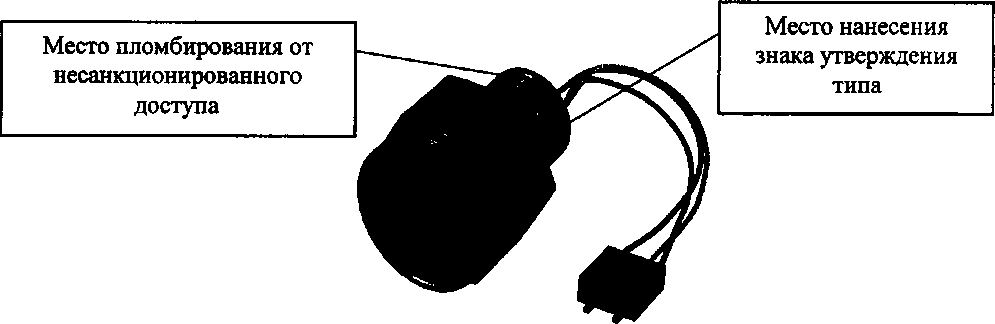

Внешний вид газоанализаторов с указанием мест нанесения знака утверждения типа и пломбирования приведен на рисунке 1.
Рисунок 1 - Газоанализаторы горючих газов стационарные термокаталитические CGS
отсутствует
Метрологические и технические характеристики
Метрологические и технические характеристики газоанализаторов приведены в таблице 1.
Таблица 1
|
Измеряемая характеристика |
Нормируемое значение |
|
Диапазон показаний, % НКПР |
от Одо 100 |
|
Диапазон измерений концентрации горючих газов, % НКПР |
от 0 до 50 |
|
Пределы допускаемых значений основной абсолютной погрешности, % НКПР |
±3 |
|
Предел допускаемого времени установления показаний То,9, с |
30 |
|
Пределы допускаемой дополнительной погрешности при изменении температуры на каждые 10 °C в долях от предела допускаемой основной погрешности |
±0,3 |
|
Пределы допускаемой дополнительной погрешности при изменении влажности в диапазоне от 5 до 95 % в долях от предела допускаемой основной погрешности |
±0,3 |
|
Пределы допускаемой дополнительной погрешности при изменении атмосферного давления на каждые 3,3 кПа в долях от предела допускаемой основной погрешности |
±0,3 |
|
Потребляемая мощность (максимальная), Вт при номинальном напряжении |
0,5 |
|
Питание осуществляется постоянным током, напряжением, В - номинальное значение, В |
от 18 до 32 24 |
|
Время прогрева, ч, не более |
24 |
|
Габаритные размеры, мм
|
51 43 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации
|
от -55 до +75 от 70 до 130 от 5 до 99 (без конденсации) |
наносится типографским способом на титульный лист руководства по эксплуатации и на боковую поверхность газоанализатора в виде наклейки.
Комплектность средства измеренийКомплектность газоанализатора приведена в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Количество, шт. |
|
Г азоанализатор горючих газов стационарный термокаталитический |
CGS |
1 |
|
Контроллер Infiniti® |
U9500A |
1 |
|
Контроллер FlexVu® |
UD10, UD10-DCU |
1 |
|
Контроллер |
модель 505 |
1 |
|
Калибровочный комплект |
1 | |
|
Комплект запасных частей |
1 | |
|
Руководство по эксплуатации с приложениями |
Г азоанализатор горючих газов стационарный термокаталитический CGS |
1 |
|
Методика поверки |
МП 2006-3 |
1 |
осуществляется по документу «Г азоанализаторы горючих газов стационарные термокаталитические CGS. Методика поверки МП 2006-3», утвержденному ГЦИ СИ ФГУП «СКБ ВНИИФТРИ» 30.06.2006 г.
Основные средства поверки:
-
- государственные стандартные образцы - газовые смеси состава СНд/воздух в баллоне под давлением ГСО № 10530-2014;
-
- поверочный нулевой газ (ПНГ) - воздух марки Б в баллоне под давлением по ТУ 6-21-5-85.
«Газоанализатор горючих газов стационарный термокаталитический CGS». Руководство по эксплуатации 95-3739, стр. 3-8.
Нормативные и технические документы, устанавливающие требования к газоанализаторам горючих газов стационарным термокаталитическим CGSГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ИзготовительФирма «Detector Electronics Corporation», США.
Адрес: 6901 West 110th St, Minneapolis, MN 55438 USA.
-
- телефон/факс 1-952-946-6491/1-952-829-8750
-
- E-mail: det-tronics@det-tronics.com.
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП ВНИИФТРИ»). Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево.
Телефон: +7 (495) 526-63-00, Факс: +7(495) 526-63-00
E-mail: office@vniiftri.ru
