МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

01 февраля 2022 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений девиации частоты

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел IV протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от23 декабря2019г.№04-30-пр,приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений девиации частоты (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы девиации частоты (ГЭТ 166-2020), эталонов и средств измерений девиации частоты и вводится в действие с 1 февраля 2022 г.;

эталоны, аттестованные на соответствие ГОСТ Р 8.607-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений девиации частоты» (далее -ГОСТ Р 8.607-2004) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства о поверке, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ Р 8.607-2004, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ Р 8.607-2004, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ Р 8.607-2004 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ФГУП «ВНИИМ им. Д.И.Менделеева») совместно с ФГУП «ВНИИФТРИ» обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТ 8.547-2009 и направление соответствующего комплекта документов в Управление стандартизации.

• 4. ФГУП «ВНИИФТРИ» внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕР1ИФИКАТЕ ЭИ

Сертификат: 02A929B5000BAEF7814AB38FF70B046437

Кому выдан; Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

I                          J

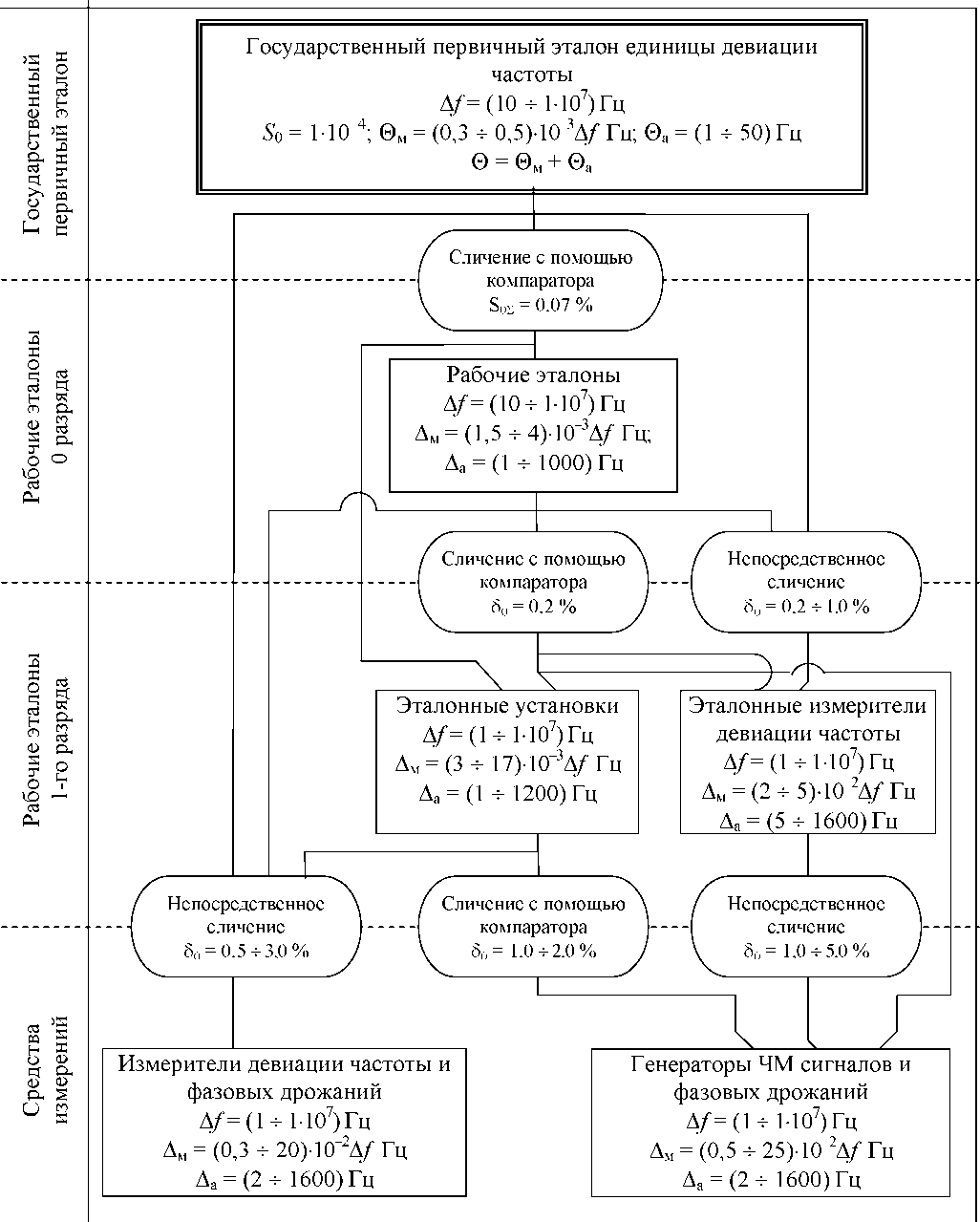

Государственная поверочная схема для средств измерений девиации частоты

5₀ - погрешность передачи единицы девиации частоты

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «01» февраля 2022 г. № 233

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДЕВИАЦИИ ЧАСТОТЫ

Государственная поверочная схема для средств измерений девиации частоты устанавливает порядок передачи единицы девиации частоты -герца - от государственного первичного эталона единицы девиации частоты с помощью рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

Графическая часть государственной поверочной схемы для средств измерений девиации частоты приведена в приложении А.

• 2.1. Государственный первичный эталон состоит из: эталонного калибратора-компаратора девиации частоты; частотомера;

генератора сигналов сложной/произвольной формы;

калибратора частотной и фазовой модуляции;

анализатора сигналов;

осциллографа цифрового запоминающего;

персональной ЭВМ и вспомогательного оборудования.

• 2.2.  Диапазон пиковых значений девиации частоты Л/, воспроизводимых эталоном, диапазон частот модулирующих сигналов /-_м и несущие частоты /0 указаны в таблице 1.

Таблица 1

• 2.3. Государственный первичный эталон обеспечивает воспроизведение девиации частоты со средним квадратическим отклонением результатов измерений S₀, не превышающим 1-10^-4 при десяти независимых наблюдениях. Неисключенная систематическая погрешность 0 не должна быть более определяемой по формуле:

0 = 0м + 0а,

(1)

где   0_м   - мультипликативная составляющая неисключенной

систематической погрешности;

0а - аддитивная составляющая неисключенной систематической погрешности.

Значения 0м и 0а в зависимости от характеристик воспроизводимых частотно-модулированных сигналов приведены в таблице 2.

Таблица 2

• 2.4. Государственный первичный эталон применяют для передачи единицы девиации частоты рабочим эталонам и средствам измерений сличением с помощью компаратора или непосредственным сличением.

• 2.5. Соотношение пределов погрешности измерения эталонов 0-го разряда к неисключенной систематической погрешности 0 должно быть не менее 2:1

• 3.1. В качестве рабочих эталонов 0 разряда единицы девиации частоты применяют комплексы средств измерений, предназначенные для хранения и передачи единицы девиации частоты в диапазоне от 10 до 1-10⁷ Гц. В качестве рабочих эталонов 0 разряда единицы девиации частоты применяют поверочные установки, калибраторы, измерители модуляции, анализатры сигналов, анализаторы спектра.

• 3.2. Пределы допускаемой абсолютной погрешности рабочих эталонов 0 разряда не должны быть более определяемых по формуле (2),

А  Ам ⁺ Aа^, где Л_м = (1,5 4)-10³.Л/ Гц - пределы допускаемой мультипликативной составляющей погрешности;

Л_а = 1... 1000 Гц - пределы допускаемой аддитивной составляющей погрешности.

• 3.3. Среднее квадратическое отклонение результатов сличений Sos рабочих эталонов 0 разряда с государственным эталоном не превышает o,o7 %.

• 3.4. Сличения проводят на частотах модулирующих сигналов F_M из ряда 0,02; 0,03; 0,09; 0,4; 1,0; 6; 20; 60; 100 и 200 кГц и на несущих частотах, указанных в таблице 1.

• 3.5. Рабочие эталоны 0 разряда применяют для передачи единицы девиации частоты рабочим эталонам 1-го разряда и средствам измерений сличением с помощью компаратора или непосредственным сличением. В качестве компараторов могут применяться компараторы и генераторы из состава рабочих эталонов 1-го разряда.

• 3.6.  Соотношение пределов погрешности измерения рабочих эталонов 1-го разряда к пределам погрешности измерения рабочих эталонов 0-го разряда должно быть не менее 3:1.

• 4.1. В качестве рабочих эталонов 1-го разряда используют эталонные установки формирующие единицу девиации частоты в диапазоне от 1 до 1-10⁷ Гц, и эталонные измерители девиации частоты. В качестве рабочих эталонов 1 разряда единицы девиации частоты применяют поверочные установки, калибраторы, генераторы, измерители модуляции, анализатры сигналов, анализаторы спектра.

• 4.2.  Пределы допускаемой абсолютной погрешности рабочих эталонов 1-го разряда не должны быть более рассчитываемых по формуле (2),

где Л_м = (3. 17)-10 ³Л/ Гц, Л_а = 1 ... 1200 Гц - для эталонных установок; Л_м = (2.5)-10 ²Л/^ Гц, Л_а = 5. 1600 Гц - для эталонных измерителей девиации частоты.

• 4.3. Рабочие эталоны 1-го разряда применяют для поверки средств измерений непосредственным сличением или сличением с помощью компаратора.

• 4.4.  Соотношение пределов погрешности измерения средств измерений к пределам погрешности измерения рабочих эталонов 1-го разряда должно быть не менее 3:1.

5.1. В качестве средств измерений применяют измерители девиации частоты, измерители и генераторы фазовых дрожаний и генераторы частотно-модулированных (ЧМ) сигналов в диапазоне значений девиации частоты от 1 до 1 • 10⁷ Гц.

5.2. Пределы допускаемой абсолютной погрешности средств измерений не должны быть более рассчитываемых по формуле (2), где Л_м = (0,3...20)^ 10 ²Л/ Гц, Л_а = 2.1600 Гц - для измерителей девиации частоты и фазовых дрожаний;

Л_м = ((.),5.25у 10 ²Л/' Гц, Л_а = 2.1600 Гц - для генераторов ЧМ сигналов и фазовых дрожаний.
