Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «04» июня 2020 г. № 1036

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 765 от 16.06.2016 г., № 2467 от 26.11.2018 г.)

Газоанализаторы АНКАТ-7664Микро

Назначение средства измерений

Газоанализаторы АНКАТ-7664Микро предназначены для непрерывных автоматических измерений объёмной доли кислорода (О2), диоксида углерода (СО2), пропана (С3Н8) и метана (СН4), массовой концентрации вредных веществ, в том числе паров нефти и нефтепродуктов, довзрывоопасных концентраций метана, горючих газов и паров, их смесей (Ех), довзрывоопас-ных концентраций суммы предельных углеводородов (ЕСН), а также выдачи сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Описание средства измерений

Газоанализаторы АНКАТ-7664Микро (далее - газоанализаторы) представляют собой многоканальные носимые (индивидуальные) приборы непрерывного действия.

Принцип действия газоанализаторов:

  • - по измерительному каналу довзрывоопасных концентраций метана, горючих газов и паров, их смесей - термохимический (Ex);

  • - по измерительным каналам довзрывоопасных концентраций суммы предельных углеводородов (ЕСН), объёмной доли диоксида углерода (СО2), пропана (С3Н8) и метана (СН4) - оптико-абсорбционный;

  • - по измерительным каналам объёмной доли кислорода (О2), массовой концентрации оксида углерода (СО), сероводорода (H2S), диоксида азота (NO2) и диоксида серы (SO2), хлора (CI2), хлороводорода (HCl) и аммиака (NH3) - электрохимический;

  • - по измерительным каналам массовой концентрации вредных веществ, паров нефти и нефтепродуктов - фотоинизационный (PID).

Способ отбора пробы - диффузионный. Допускается принудительная подача пробы от внешнего побудителя расхода.

Газоанализаторы обеспечивают выполнение следующих основных функций:

  • - непрерывное измерение содержания определяемых компонентов;

  • - сравнение результатов измерений с заданными пороговыми значениями и выработку световой, звуковой и вибро- сигнализации.

  • - ведение и хранение архива результатов измерений.

Корпус газоанализаторов изготовлен из ударопрочного поликарбоната, покрытого чехлом из электропроводящей резины. В верхней части газоанализатора расположено табло и единичные индикаторы световой сигнализации, в нижней части расположена пленочная клавиатура, в которой имеется отверстие звукового излучателя. В корпусе газоанализаторов расположен блок аккумуляторный, который состоит из модуля искрозащиты и залитой компаундом батареи аккумуляторной.

На верхнюю крышку газоанализаторов может быть установлен крепящийся при помощи защелки побудитель расхода. Газоанализаторы, в зависимости от исполнения, включают в себя от 1-го до 4-х измерительных каналов. Перечень исполнений с указанием количества измерительных каналов приведен в таблицах 1 и 2.

Таблица 1 - Обозначения, наименования газоанализаторов и перечень измерительных каналов газоанализаторов АНКАТ-7664Микро, -01, ..., -18

Обозначение газоанализаторов

Наименование газоанализаторов

Обозначение измерительного канала

ИБЯЛ.413411.053

АНКАТ-7664Микро

Ex1) , О2, СО2) 3), H2S2) 3)

ИБЯЛ.413411.053-01

АНКАТ-7664Микро-01

Ex1), О2, СО2) 3)

ИБЯЛ.413411.053-02

АНКАТ-7664Микро-02

О2, H2S3)

ИБЯЛ.413411.053-03

АНКАТ-7664Микро-03

Ex1), H2S2) 3)

ИБЯЛ.413411.053-04

АНКАТ-7664Микро-04

Ex1), О2

ИБЯЛ.413411.053-05

АНКАТ-7664Микро-05

Ex1), 1 измерительный канал с ЭХД2) 4)

ИБЯЛ.413411.053-06

АНКАТ-7664Микро-06

4 измерительных канала с ЭХД4)

ИБЯЛ.413411.053-07

АНКАТ-7664Микро-07

3 измерительных канала с ЭХД4)

ИБЯЛ.413411.053-08

АНКАТ-7664Микро-08

2 измерительных канала с ЭХД4)

ИБЯЛ.413411.053-09

АНКАТ-7664Микро-09

CO3), SО2, №

ИБЯЛ.413411.053-10

АНКАТ-7664Микро-10

СО26)

ИБЯЛ.413411.053-11

АНКАТ-7664Микро-11

СО26), СН4, О2

ИБЯЛ.413411.053-12

АНКАТ-7664Микро-12

ЕСН7)

ИБЯЛ.413411.053-13

АНКАТ-7664Микро-13

С3Н8

ИБЯЛ.413411.053-14

АНКАТ-7664Микро-14

СН4

ИБЯЛ.413411.053-15

АНКАТ-7664Микро-15

1 измерительный канал с ИКД5) 6),

1 измерительный канал с ЭХД4)

ИБЯЛ.413411.053-16

АНКАТ-7664Микро-16

  • 1 измерительный канал с ИКД5) 6),

  • 2 измерительных канала с ЭХД4)

ИБЯЛ.413411.053-17

АНКАТ-7664Микро-17

Ех, 3 измерительных канала с ЭХД 2)4)

ИБЯЛ.413411.053-18

АНКАТ-7664Микро-18

Ех, 2 измерительных канала с ЭХД 2)4)

  • 1) Поверочным компонентом для измерительного канала Ех может быть метан (СН4) или пропан (С3Н8) (определяется заказом).

  • 2) При наличии водорода в анализируемой среде допустимо ложное срабатывание по измерительным каналам СО, H2S, SO2, NO2, CI2, HCl, NH3.

  • 3) Диапазон измерений по измерительным каналам: СО - (0 - 200) мг/м3, H2S - (0 - 40) мг/м3.

  • 4) Измерительный канал с ЭХД - любой из измерительных каналов О2, CO, H2S, NО2, SО2, CI2, HCl и NH3. Диапазон измерений по измерительным каналам СО и H2S (если они присутствуют) определяется при заказе газоанализаторов.

  • 5) Измерительный канал с ИКД - любой из измерительных каналов ЕСИ, СО2, С3Н8, СН4.

  • 6) Диапазон измерений по измерительному каналу СО2 определяется при заказе газоанализаторов.

  • 7) Поверочным компонентом для измерительного канала ЕСИ является метан (СН4)

Таблица 2 - Обозначения, наименования газоанализаторов и перечень измерительных каналов газоанализаторов АНКАТ-7664Микро-20, ..., -45

Обозначение газоанализаторов

Наименование газоанализаторов

Количество измерительных каналов

Ех

ЭХД1)

ИКД2)

PID3)

ИБЯЛ.413411.053-20

АНКАТ-7664Микро-20

1

3

ИБЯЛ.413411.053-21

АНКАТ-7664Микро-21

1

2

ИБЯЛ.413411.053-22

АНКАТ-7664Микро-22

1

1

ИБЯЛ.413411.053-23

АНКАТ-7664Микро-23

-

4

ИБЯЛ.413411.053-24

АНКАТ-7664Микро-24

-

3

ИБЯЛ.413411.053-25

АНКАТ-7664Микро-25

-

2

ИБЯЛ.413411.053-26

АНКАТ-7664Микро-26

-

2+О24)

1

Обозначение газоанализаторов

Наименование газоанализаторов

Количество измерительных каналов

Ех

ЭХД1)

ИКД2)

PID3)

ИБЯЛ.413411.053-27

АНКАТ-7664Микро-27

-

2

1

ИБЯЛ.413411.053-28

АНКАТ-7664Микро-28

-

1

1

ИБЯЛ.413411.053-29

АНКАТ-7664Микро-29

-

-

1

ИБЯЛ.413411.053-30

АНКАТ-7664Микро-30

1

1+О2

1

ИБЯЛ.413411.053-31

АНКАТ-7664Микро-31

1

1

1

ИБЯЛ.413411.053-32

АНКАТ-7664Микро-32

1

-

1

ИБЯЛ.413411.053-33

АНКАТ-7664Микро-33

1+О2

2

ИБЯЛ.413411.053-34

АНКАТ-7664Микро-34

1

2

ИБЯЛ.413411.053-35

АНКАТ-7664Микро-35

-

2

ИБЯЛ.413411.053-36

АНКАТ-7664Микро-36

2+О2

1

ИБЯЛ.413411.053-37

АНКАТ-7664Микро-37

2

1

ИБЯЛ.413411.053-38

АНКАТ-7664Микро-38

1

1

ИБЯЛ.413411.053-39

АНКАТ-7664Микро-39

1

1+О2

1

ИБЯЛ.413411.053-40

АНКАТ-7664Микро-40

1

1

1

ИБЯЛ.413411.053-41

АНКАТ-7664Микро-41

1

-

1

ИБЯЛ.413411.053-42

АНКАТ-7664Микро-42

-

1+О2

1

1

ИБЯЛ.413411.053-43

АНКАТ-7664Микро-43

-

1

1

1

ИБЯЛ.413411.053-44

АНКАТ-7664Микро-44

-

-

1

1

ИБЯЛ.413411.053-45

АНКАТ-7664Микро-45

-

-

-

1

  • 1) ЭХД - любой из измерительных каналов О2, CO, H2S, NO2, SO2, CI2, HCl и NH3.

  • 2) ИКД - любой из измерительных каналов ЕСН, СО2, С3Н8, СН4.

  • 3) PID - измерительный канал массовой концентрации вредных веществ, в том числе паров углеводородов нефти и нефтепродуктов с фотоионизационным датчиком. При выпуске из производства газоанализаторы по измерительному каналу PID градуируются по определяемому веществу, оговоренному при заказе. Перечень определяемых веществ приведен в таблице 5

  • 4) (2+О2) и (1+О2) - один из 3-х (2-х) каналов с ЭХД - измерительный канал О2.

Корпус газоанализатора имеет степень защиты от доступа к опасным частям, попадания внешних твёрдых предметов и воды IP68 по ГОСТ 14254-2015.

Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р 51522.1-2011.

Общий вид газоанализаторов приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена на рисунке 2.

Приказ Росстандарта №1036 от 04.06.2020, https://oei-analitika.ru
Приказ Росстандарта №1036 от 04.06.2020, https://oei-analitika.ru

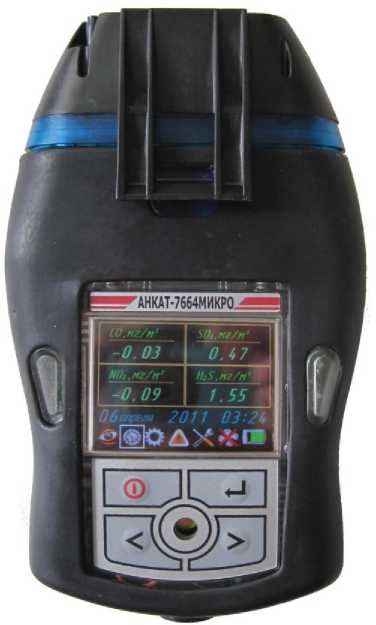

б) АНКАТ-7664Микро,-01.. .-18

с побудителем расхода

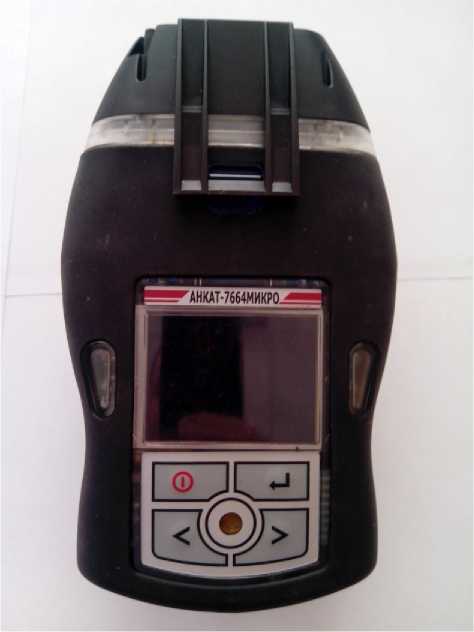

а) АНКАТ-7664Микро,-01. -18

без побудителя расхода

Приказ Росстандарта №1036 от 04.06.2020, https://oei-analitika.ru
Приказ Росстандарта №1036 от 04.06.2020, https://oei-analitika.ru

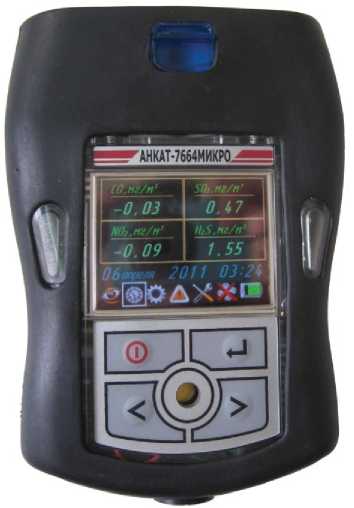

г) АНКАТ-7664Микро-20.-45

с побудителем расхода

Рисунок 1 - Общий вид газоанализаторов

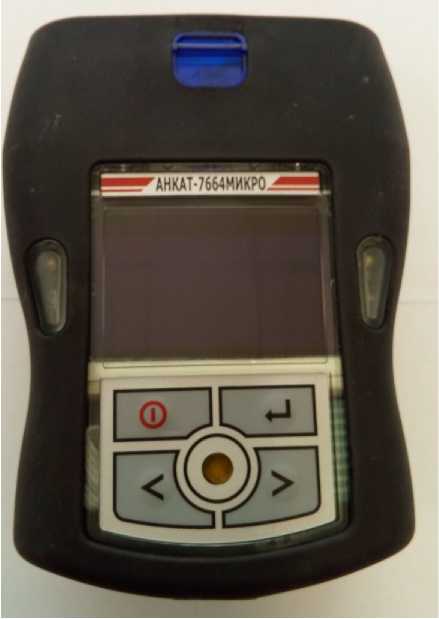

в) АНКАТ-7664Микро-20.-45

без побудителя расхода

Приказ Росстандарта №1036 от 04.06.2020, https://oei-analitika.ru
Приказ Росстандарта №1036 от 04.06.2020, https://oei-analitika.ru
Приказ Росстандарта №1036 от 04.06.2020, https://oei-analitika.ru

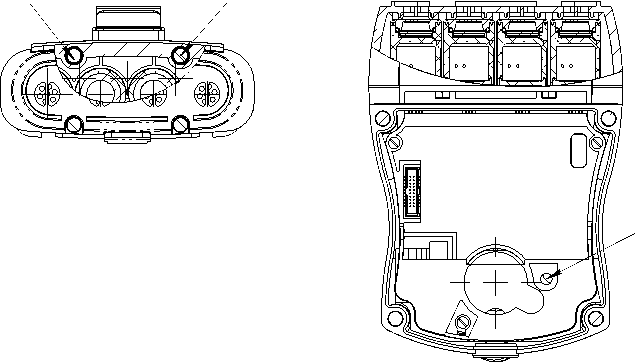

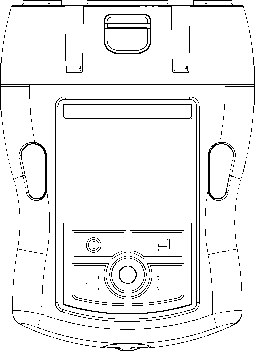

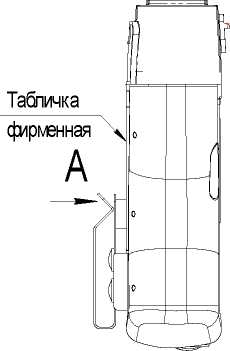

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и место нанесения оттисков клейма (указаны стрелками)

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ВПО), разработанное предприятием-изготовителем специально для непрерывного автоматического измерения содержания определяемых компонентов.

Основные функции ВПО:

а) цифровая индикация содержания всех определяемых компонентов на табло газоанализатора;

б) выдача сигнализации при достижении содержания определяемого компонента порогов срабатывания «ПОРОГ 1» и «ПОРОГ 2» по каждому измерительному каналу;

в) цифровая индикация установленных порогов по выбранному измерительному каналу;

г) подсчет среднесменного значения концентрации по каждому из определяемых компонентов (кроме каналов О2, СН4, С3Н8, ЕСН, PID) от момента последнего включения газоанализаторов;

д) сохранение в энергонезависимой памяти архива измеренных значений содержания определяемого компонента по каждому измерительному каналу;

е) обмен данными с ПЭВМ по интерфейсу USB.

ВПО газоанализатора реализует следующие расчетные алгоритмы:

  • 1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;

  • 2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;

  • 3) непрерывную самодиагностику аппаратной части газоанализатора.

ВПО газоанализаторов идентифицируется посредством отображения номера версии и контрольной суммы на табло газоанализатора при включении питания.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Встроенное программное обеспечение соответствует ГОСТ Р 8.654-2015. Уровень защиты встроенного программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

АНКАТ-7664Микро,

-01.-05,

-17, -18

АНКАТ-7664Микро-06,

-07...-09

АНКАТ-

7664Микро-

10, -12, -

13.-16

АНКАТ-7664Микро-11

АНКАТ-

7664Микро-

20 .-45

Идентификационное наименование ВПО

А-

7664Micro0

А-

7664Micro1

А-

7664Micro2

А-7664Мкго3

А-

7664Micro20

Номер версии (идентификационный номер) ВПО

1.18.0

1.18.1

1.18.2

1.18.3

1.22.1

Цифровой идентификатор ВПО

B2CC

17D2

87FA

735A

7BA2

Алгоритм вычисления цифрового идентификатора ВПО

CRC16

CRC16

CRC16

CRC16

CRC16

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенной в таблице версии.

Метрологические и технические характеристики

Таблица 4 - Основные метрологические характеристики газоанализаторов АНКАТ-7664Микро по измерительным каналам с термохимическим, электрохимическими и оптикоабсорбционными принципами действия

Измерительный канал

Единица физической величины

Диапазон показаний

Диапазон измерений

Цена единицы младшего разряда

Участок диапазона измерений, в

котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной абсолютной погрешности

О2

объемная доля, %

от 0 до 45

от 0 до 30

0,1

во всем диапазоне

±0,9

Ех

%, НКПР

от 0 до 99

от 0 до 50

0,1

во всем диапазоне

±5

СН4

объемная доля, %

от 0 до 4,4

от 0 до 4,4

0,01

во всем диапазоне

±0,22

%, НКПР

от 0 до 99

от 0 до 99

0,1

во всем диапазоне

±5

Измерительный канал

Единица физической величины

Диапазон

показаний

Диапазон

измерений

Цена единицы младшего разряда

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной абсолютной погрешности

СзН8

объемная

доля, %

от 0 до 1,7

от 0 до

0,85

0,01

во всем диапазоне

±0,05

%, НКПР

от 0 до 99

от 0 до 50

0,1

во всем диапазоне

±5

ЕСН

%, НКПР

от 0 до 99

от 0 до 99

0,1

во всем диапазоне

±5

СО2

объемная доля, %

от 0 до 5

от 0 до 2

0,01

во всем диапазоне

±0,1

объемная доля, %

от 0 до 7

от 0 до 5

0,01

во всем диапазоне

±0,25

объемная доля, %

от 0 до 20

от 0 до 10

0,1

во всем диапазоне

±0,5

СО

мг/м3

от 0 до 99

от 0 до 50

0,1

от 0 до 20 включ.

±5

св. 20 до 50

±(5 +

0,25-(Свх-20))

от 0 до 300

от 0 до 200

от 0 до 20 включ.

±5

св. 20 до 200

±(5 +

0,25-(Свх-20))

H2S

мг/м3

от 0 до 50

от 0 до 20

0,1

от 0 до 3 включ.

±0,7

св. 3 до 20

±(0,7 +

0,25-(Свх-3))

от 0 до 99

от 0 до 40

от 0 до 10 включ.

±2,5

св. 10 до 40

±(2,5 +

0,25-(Свх-10))

SO2

мг/м3

от 0 до 40

от 0 до 20

0,1

от 0 до 10 включ.

±2,5

св. 10 до 20

±(2,5 +

0,25-(Свх-10))

NO2

мг/м3

от 0 до 20

от 0 до 10

0,01

от 0 до 2 включ.

±0,5

св. 2 до 10

±(0,5 +

0,25-(Свх-2))

C12

мг/м3

от 0 до 40

от 0 до 25

0,01

от 0 до 1 включ.

±0,25

св. 1 до 25

±(0,25 +

0,25-(Свх-1))

Измерительный канал

Единица физической величины

Диапазон показаний

Диапазон измерений

Цена единицы младшего разряда

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной абсолютной погрешности

HCl

мг/м3

от 0 до 40

от 0 до 30

0,01

от 0 до 5 включ.

±1,25

св. 5 до 30

±0,25-Свх

NH3

мг/м3

от 0 до 200

от 0 до 150

0,1

от 0 до 20 включ.

±5,0

св. 20 до 150

±(5 + 0,2фСвх-

20))

Примечания:

  • 1 Свх - значение концентрации определяемого компонента на входе газоанализатора, мг/м3.

  • 2 Поверочным компонентом для измерительного канала ЕСН является метан (СН4). Поверочным компонентом для измерительного канала Ех может быть метан (СН4) или пропан (С3Н8) (определяется заказом).

Таблица 5 - Основные метеорологические характеристики газоанализаторов АНКАТ-7664Микро по измерительному каналу с фотоионизационным принципом действия (PID)

Определяемый компонент

Диапазон измерений 1), мг/м3

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной погрешности

абсолютной, мг/м3

относительной,

%

Ацетон (СзНбО)

от 0 до 2500

от 0 до 200 включ.

±30

-

св. 200 до 2500

-

±15

Бензол (СбНб)

от 0 до 3500

от 0 до 5 включ.

±1,0

-

св. 5 до 3500

-

±20

Гексан (СбНи)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Изобутилен (i-

C4H8)

от 0 до 3500

от 0 до 100 включ.

±15

-

св. 100 до 3500

-

±15

Изопентан (i-C5H12)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Определяемый компонент

Диапазон измерений 1), мг/м3

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной погрешности

абсолютной, мг/м3

относительной,

%

н-пентан (C5H12)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

1, 2-диметилбензол (о-ксилол, СбН4(СНз)2)

от 0 до 3500

от 0 до 50 включ.

±7,5

-

св. 50 до 3500

-

±15

Толуол (C6H5CH3)

от 0 до 2500

от 0 до 50 включ.

±7,5

-

св. 50 до 2500

-

±15

Трихлорэтилен (C2HCI3)

от 0 до 3500

от 0 до 10 включ.

±2,5

-

св. 10 до 3500

-

±25

Фенол (C6H6O) 2)

от 0 до 50

от 0 до 5 включ.

±1,0

-

Св. 5 до 50

-

±20

Этанол (C2H5OH)

от 0 до 2500

от 0 до 1000 включ.

±150

-

св. 1000 до 2500

-

±15

Пары дизельного топлива

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Пары бензина

от 0 до 3500

от 0 до 100 включ.

±25

-

св. 100 до 3500

±(25 + 0,15-(Свх-

100))3)

-

Пары керосина

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Пары   сольвента

нефтяного

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Пары уайт-спирита

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Углеводороды нефти (по октану)

от 0 до 3500

от 0 до 300 включ.

±45

-

св. 300 до 3500

-

±15

Стирол (C8H8)

от 0 до 300

от 0 до 10 включ.

±2,5

-

св. 10 до 300

±(2,5 + 0,15-(Свх-10)) 3)

-

Определяемый компонент

Диапазон измерений 1), мг/м3

Участок диапазона измерений, в котором нормированы пределы допускаемой основной погрешности

Пределы допускаемой основной погрешности

абсолютной, мг/м3

относительной,

%

Циклогексан (C6H12)

от 0 до 1000

от 0 до 80 включ.

± 20

-

св. 80 до 1000

±(20 + 0,15-(Свх-80)) 3)

-

  • 1) Диапазон показаний массовой концентрации для всех определяемых компонентов от 0 до 4000 мг/м3. Цена единицы младшего разряда (ЕМР) индикации определяемого компонента, массовая концентрация, мг/м3:

  • - 0,1 в диапазоне показаний от 0 до 99,9;

  • - 1 в диапазоне показаний от 100 до 4000.

  • 2) Не применяется при контроле ПДК в воздухе рабочей зоны, только для аварийных ситуаций.

  • 3) Свх - массовая концентрация определяемого компонента на входе газоанализатора, мг/м3.

Таблица 6 - Прочие метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализаторов, в долях от п допускаемой основной погрешности

ределов

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и анализируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, в долях от пределов допускаемой основной погрешности:

  • - по измерительным каналам Ех, ЕСН, СН4, С3Н8, СО2

  • - по измерительному каналу PID, на каждые 10 oC

  • - по измерительному каналу О2 для исполнений АНКАТ-7664Микро,-0'1.. .-'18

  • - по измерительному каналу О2 для исполнений АНКАТ-7664Микро-20.-45, на каждые 10 oC

  • - по остальным измерительным каналам

±1,0

±0,5 согласно таблице 7

±1,2 согласно таблице 7

Пределы допускаемой дополнительной погрешности газоанализаторов при изменении атмосферного давления в диапазоне от 80 до 120 кПа (от 600 до 900 мм рт.ст.) от номинального значения давления (101,3 ± 4,0) кПа ((760 ± 30) мм рт.ст.), в долях от пределов допускаемой основной погрешности:

  • - по измерительным каналам Ех, СО, SO2, H2S, NO2, CI2, HCl, NH3

  • - по измерительному каналу PID

  • - по измерительному каналу О2, на каждые 3,3 кПа

  • - по измерительным каналам ЕСИ, СН4, С3Н8, СО2 для исполнений АНКАТ-7664Микро,-01 ..., -18

  • - по измерительным каналам ЕСИ, СН4, С3Н8, СО2 для исполнений АНКАТ-7664Микро-20, ..., -45 на каждые 3,3 кПа

±1,0

±1,0

±0,5

±1,0

±0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения относительной влажности анализируемой среды в диапазоне от 30 до 95 % от номинального значения 65 % без конденсации влаги при температуре 25 °С, в долях от пределов допускаемой основной погрешности:

  • - по измерительному каналу Ех

  • - по измерительным каналам ХСН, СНд, С3Н8, СО2, О2, СО, SO2, H2S, NO2, CI2

  • - по измерительному каналу PID, на каждые 10 %

±1,5

±1,0

±0,5

Газоанализаторы по измерительным каналам ХСН, СН4, С3Н8, СО2, О2, СО, SO2, H2S, NO2, С12, HCl, NH3 соответствуют требованиям к основной абсолютной погрешности после воздействия перегрузки по содержанию определяемого компонента.

Газоанализаторы по измерительному каналу PID соответствуют требованиям к основной погрешности после воздействия перегрузки по изобутилену.

Пределы допускаемой абсолютной погрешности газоанализаторов по измерительному каналу Ех после снятия перегрузки и по истечении времени восстановления должны быть, % НКПР, не более

Содержание определяемого компонента при перегрузке, время воздействия перегрузки, время восстановления после воздействия перегрузки приведены в таблице 8

±7 %

Пределы допускаемой суммарной дополнительной погрешности от воздействия неопределяемых компонентов, содержание которых приведено в таблице 9, в долях от предела допускаемой основной погрешности

±2,0

Пределы допускаемой дополнительной погрешности газоанализаторов по измерительному каналу Ех от изменения скорости потока анализируемой среды в диапазоне от 0 до 6 м/с при диффузионном отборе пробы, в долях от пределов допускаемой основной абсолютной погрешности

±1,0

Газоанализаторы при принудительном отборе пробы соответствуют требованиям к основной погрешности при изменении расхода анализируемой газовой смеси в диапазоне, дм3/мин

от 0,3 до

0,6

Газоанализаторы при принудительном способе отбора пробы соответствуют требованиям к основной погрешности по измерительным каналам Ех, ЕСИ, СН4, С3Н8 при подключении к газоанализатору пробозаборника с линией транспортирования пробы длиной, м

от 0 до 10

Газоанализаторы соответствуют требованиям к основной погрешности при изменении пространственного положения на 360° вокруг каждой из трех взаимно перпендикулярных осей

Газоанализаторы соответствуют требованиям к основной погрешности при воздействии синусоидальной вибрации:

- частотой, Гц

от 10 до

55

0,35

- амплитудой, мм, не более

Допускаемый интервал времени работы без корректировки показаний по газовым смесям, месяцев, не менее

6

Нормальные условия измерений:

  • - диапазон температуры окружающей среды, oC

  • - диапазон   относительной    влажности   окружающей   среды   при

температуре +25 oC, %

  • - диапазон атмосферного давления, кПа

от +15 до

+25

от 30 до

80 от 97,3 до

104,3

Таблица 7 - Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей и анализируемой сред по измерительному каналу О2 для исполнений АНКАТ-7664Микро,-01^-18 и измерительным каналам NO2, CO, SO2, H2S, CI2, NH3, HCl

Измерительный канал

Пределы допускаемой дополнительной погрешности газоанализаторов на участках диапазона рабочей температуры

от -40 до -30 °С

от -30 до +45 °С на каждые 10 °С

от +45 до +50 °С

О2, NO2

1,5

1,0

1,5

CO, SO2, H2S, CI2, NH3

1,5

0,6

1,5

HCl

1,5

0,6

1,5

Таблица 8 - Содержание определяемого компонента при перегрузке, время воздействия перегрузки, время восстановления после воздействия перегрузки в зависимости от измерительного канала

Измерительный канал

Верхний предел диапазона измерений

Содержание определяемого компонента при перегрузке

Время воздействия перегруз

ки, мин

Время восстановления, мин

СО

50 мг/м3

100 мг/м3

5

20

200 мг/м3

300 мг/м3

5

20

SO2

20 мг/м3

34 мг/м3

5

20

H2S

20 мг/м3

34 мг/м3

5

20

40 мг/м3

85 мг/м3

5

20

NO2

10 мг/м3

17 мг/м3

5

20

O2

30 % об.д.

50 % об.д.

10

5

ЕСН

99 % НКПР

50 % об.д.

3

20

Ех

50 % НКПР

50 % об.д.

3

20

CH4

4,4 % об.д.

99 % НКПР

50% об.д.

3

20

C3H8

0,85 % об.д.

50 % НКПР

50 % об.д.

3

20

CO2

2 % об.д.

5 % об.д.

10

5

5 % об.д.

10 % об.д.

10

5

10 % об.д.

20 % об.д.

10

5

C12

25 мг/м3

50 мг/м3

5

20

HC1

30 мг/м3

45 мг/м3

5

20

NH3

150 мг/м3

200 мг/м3

5

20

PID (по изобутилену)

3500 мг/м3

4600 мг/м3

10

10

Таблица 9 - Содержание неопределяемых компонентов в анализируемой пробе в зависимости от измерительного канала

Измерительный

канал

Содержание неопределяемых компонентов

массовая концентрация, мг/м3

объемная доля, %

СО

H2S

2

NO2

Cl2

HCl

NH3

СО2

СН4

О2

200

40

20

10

25

30

150

1

1,06

Ex

200

40

20

10

25

30

150

1

-

СН4, ЕСН

200

40

20

10

25

30

150

5

-

С3Н8

200

40

20

10

25

30

150

5

1,06

СО2

200

40

20

10

25

30

150

-

4,4

CO

-

40

20

10

25

30

150

1

1,06

SO2

200

-

-

10

-

-

-

1

1,06

H2S

200

-

20

10

-

-

-

1

1,06

Измерительный

канал

Содержание неопределяемых компонентов

массовая концентрация, мг/м3

объемная доля, %

СО

H2S

2

^2

C12

HC1

NH3

СО2

СН4

NO2

200

20

-

-

-

1

1,06

C12

200

-

-

-

5,0

1

1,06

HC1

200

-

-

-

-

1

1,06

NH3

200

10

5

-

5,0

1

1,06

PID

200

20

20

20

20

1

1

Примечание - Знак «-» означает, что по данному неопределяемому компоненту допол-

нительная погрешность не нормируется.

Таблица 10 - Время срабатывания предупредительной и аварийной сигнализации и пределы допускаемого времени установления показаний для газоанализаторов исполнений АНКАТ-7664Микро,-01^-18

Измерительный канал

О2

Ех, СО

СН4, С3Н8,

ЕСН

СО2, SO2,

H2S, NO2

HC1, NH3

C12

Время   срабатывания

сигнализации, с

15

15

20

30

не нормируется

Предел времени установления   показаний

Т0.5ном, с

не нормируется

20

не нормируется

Предел времени установления    показаний

Т0.9ном, с

30

30

60

60

180

90

Таблица 11 Время срабатывания предупредительной и аварийной сигнализации и пределы допускаемого времени установления показаний для газоанализаторов исполнений АНКАТ-7664Микро-20,, ,-45

Измерительный канал

О2

Ех

СН4, С3Н8, ЕСН,

СО, H2S, PID

СО2, SO2, N02

HC1,

NH3

C12

Время   срабатывания

сигнализации, с

15

15

15

30

не нормируется

Предел времени установления   показаний

Т0.5ном, с

не нормируется

15

не нормируется

Предел времени установления   показаний

Т0.9ном, с

30

30

40

60

180

90

Таблица 12 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Время прогрева газоанализаторов, мин, не более:

  • - по измерительному каналу Ех

  • - по измерительным каналам СО2, -СН, СН4, С3Н8

2

- по измерительным каналам О2, СО2, СО, SO2, H2S, NO2, СЬ, HC1, PID,

15

NH3

5

Электрическое питание газоанализаторов осуществляется от блока аккумуляторного. Диапазон напряжения питания, В

от 3,0 до 4,2

Наименование характеристики

Значение

Габаритные размеры газоанализаторов, мм, не более:

- без побудителя расхода:

- высота

145

- длина (без учета клипсы ременной)

50

- длина (с учетом клипсы ременной)

54

- ширина

110

- с побудителем расхода:

- высота

185

- длина (без учета клипсы ременной)

50

- длина (с учетом клипсы ременной)

54

- ширина

110

Масса газоанализаторов, кг, не более:

- без побудителя расхода

0,5

- с побудителем расхода

0,6

Газоанализаторы соответствуют требованиям к взрывозащищенному

оборудованию по ТР ТС 012/2011 и относятся к взрывозащищенному

электрооборудованию группы II.

Газоанализаторы имеют взрывобезопасный уровень (1) взрывозащиты,

обеспечиваемый видами взрывозащиты «искробезопасная электрическая

цепь» (ib) и «взрывонепроницаемая оболочка» (d).

Газоанализаторы имеют маркировку взрывозащиты:

- АНКАТ-7664Микро, -01, -03, -04, -05, -17, -18

1Ех ib d IIC T4 Gb Х

- АНКАТ-7664Микро-02, -06, -07, -08, -09

1Ех ib IIC T4 Gb Х

- АНКАТ-7664Микро-10, ..., -16

1Ех ib d IIB T4 Gb Х

- АНКАТ-7664Микро-20, -21, -22, -39, -40, -41

1Ex ib d IIC T4 Gb Х

- АНКАТ-7664Микро-23, -24, -25, -36, -37, -38, -45

1Ex ib IIC T4 Gb Х

- АНКАТ-7664Микро-26, ... , -35, -42, -43, -44

1Ex ib d IIB T4 Gb Х

Газоанализаторы, соответствующие требованиям Правил РМРС и РРР,

устойчивы:

- при воздействии вибрации с частотой, Гц

от 2 до 100

- удары с ускорением, м/с2, при от 40 до 80 ударов в минуту

49

- к качке до 30° с периодом, с

от 7 до 9

- к длительным наклонам, 1)

до 22,5

- к морскому туману

Газоанализаторы, соответствующие требованиям Правил РМРС и РРР,

устойчивы в предельных условиях эксплуатации:

- к воздействию температуры, °С

от -30 до +45

- к воздействию в течение 5 суток относительной влажности, при темпе-

ратуре от +38 до +42 °С, %

от 90 до 95

Средний полный срок службы датчиков, лет:

- ЭХД, ТХД

3

- ИКД

10

- PID

2 2)

Средняя наработка на отказ газоанализаторов в условиях эксплуатации

(с учетом технического обслуживания), ч.

30 000

Наименование характеристики

Значение

Условия эксплуатации

  • - диапазон температуры окружающей и анализируемой сред, °С:

  • - рабочие значения

  • - предельные рабочие значения (в течение 6 ч)

  • - диапазон атмосферного давления, кПа

мм рт. ст.

  • - диапазон относительной влажности воздуха при температуре +25 °С и более низких температурах без конденсации влаги, %

  • - массовая концентрация пыли, г/м3, не более

  • - синусоидальная вибрация с частотой, Гц

амплитудой, мм, не более

от -30 до +45 от -40 до +50 от 80 до 120 от 600 до 900

от 30 до 95

10-2

от 10 до 55

0,35

Условия эксплуатации газоанализаторов, соответствующих требованиям Правил РМРС и РРР:

  • - длительные наклоны до 22,5° от вертикали во всех направлениях

  • - качка до 30° с периодом, с

  • - вибрация с частотой, Гц

  • - удары с ускорением, м/с2, при от 40 до 80 ударов в минуту

  • - морской туман

от 7 до 9

от 2 до 100

49

  • 1) От вертикали во всех направлениях.

  • 2) При работе газоанализатора не более 8 ч в сутки.

Знак утверждения типа

наносится типографским способом на титульный лист (центр листа) руководства по эксплуатации и на табличку, расположенную на задней стороне газоанализаторов.

Комплектность средства измерений

Таблица 13 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Примечание

Газоанализатор АНКАТ-7664Микро

-

1 шт.

Согласно исполнению

Комплект ЗИП

-

1 компл.

Согласно

ИБЯЛ.413411.053 ЗИ

Ведомость эксплуатационных документов

ИБЯЛ.413411.053 ВЭ

1 экз.

Комплект эксплуатационных документов

1 компл.

Согласно

ИБЯЛ.413411.053 ВЭ

Газоанализаторы АНКАТ-7664Микро. Методика поверки

МП-242-1981-2015 с

изменением № 1

1 экз.

Входит в комплект эксплуатационных документов

Поверка

осуществляется по документу МП-242-1981-2015 «ГСИ. Газоанализаторы АНКАТ-7664Микро. Методика поверки» с изменением № 1, утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 31 августа 2018 г

Основные средства поверки:

- стандартные образцы состава газовые смеси кислород - азот (ГСО 10465-2014), ацетон - воздух (ГСО 10535-2014), бензол - воздух (ГСО 10540-2014, 10541-2014), изопентан - воздух (ГСО 10544-2014), н-пентан - воздух (ГСО 10544-2014), толуол - воздух (ГСО 10541-2014), этанол - воздух (ГСО 10535-2014), метан - воздух (ГСО 10463-2014), метан - азот (ГСО 104632014), пропан - воздух (ГСО 10463-2014), диоксид углерода - азот (ГСО 10465-2014), оксид углерода - воздух (ГСО 10466-2014), аммиак - воздух (ГСО 10468-2014), гексан - воздух (ГСО 10463-2014), изобутилен (2-метилпропен) - воздух (ГСО 10539-2014), 1,2-диметилбензол - воздух (ГСО 10541-2014), трихлорэтилен - воздух (ГСО 10550-2014), стирол - воздух (ГСО 105392014), циклогексан - воздух (ГСО 10539-2014, 10540-2014) в баллонах под давлением;

  • - рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор газовых смесей ГГС, исполнений ГГС-Т или ГГС-К (рег. № 62151-15);

  • - рабочий эталон 2-го разряда по ГОСТ 8.578-2014 генератор ГДП-102 по (рег. № 1743109);

  • - рабочий эталон 2-го разряда по ГОСТ 8.578-2014 установка газосмесительная 368УО-R22, зав. № 1 (рег. № 22496-02);

  • - рабочие эталоны 1-го разряда по ГОСТ 8.578-2014 источники микропотока разов и паров ИМ хлороводорода (ИМ108-М-Е), сероводорода (ИМ03-М-А2), хлора (ИМ09-М-А2), диоксида серы (ИМ05-М-А2), диоксида азота (ИМ01-О-Г2), фенола (ИМ89-М-А2) (рег. № 1507509).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Нормативные и технические документы, устанавливающие требования к газоанализаторам АНКАТ-7664Микро

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н)

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 14254-2015 Степени зашиты, обеспечиваемые оболочками (Код IP)

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ИБЯЛ.413411.053 ТУ Газоанализаторы АНКАТ-7664Микро. Технические условия ИБЯЛ.413411.053 ТУ часть 2 Газоанализаторы АНКАТ-7664Микро. Технические условия

Изготовитель

Федеральное государственное унитарное предприятие «Смоленское производственное объединение «Аналитприбор» (ФГУП «СПО «Аналитприбор»)

ИНН 6731002766

Адрес: 214031, г. Смоленск, ул. Бабушкина, д. 3

Телефон: (4812) 31-12-42, 31-07-04, 30-61-37

Факс: (4812) 31-75-17

E-mail: info@analitpribor-smolensk.ru

Web-сайт: www.analitpribor-smolensk.ru, www.аналитnрибор.рф

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

А.В. Кулешов

«04» июня 2020 г.




Приказ Росстандарта №1036 от 04.06.2020, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№  1036

04 июня 2020 г.

Москва

О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 59164/3 «Газоанализаторы АНКАТ-7664Микро»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ФГУП «СПО «Аналитприбор» от 14 января 2020 г. № 63/526 приказываю:

  • 1. Переоформить свидетельство об утверждении типа № 59164/3 «Газоанализаторы АНКАТ-7664Микро», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61020-15 в связи с изменением кода идентификации отечественного производства.

  • 2. Продлить срок действия свидетельства об утверждении типа № 59164/3 «Газоанализаторы АНКАТ-7664Микро» на последующие 5 лет.

  • 3. Управлению государственного надзора и контроля (А.М.Кузьмину),

ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений---и---выдану... его юридическому лицу

средства

или индивидуальному пГедп^дам^;^^^      1

  • 4. Контроль за исп                                 ляю за собой.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6M90

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

\_____—______

С.С. Голубев

Заместитель Руководителя




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
