ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15

Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11,ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 (далее - термометры) предназначены для измерения температуры твердых тел, жидких и газообразных сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру.

Принцип действия термометров основан на зависимости электрического сопротивления его чувствительного элемента от температуры.

Термометры состоят из чувствительного элемента (ЧЭ), защитной арматуры (корпуса) и элементов подключения к внешней измерительной цепи (клеммной головки или выводящих проводников).

В качестве ЧЭ используются проволочные чувствительные элементы ЧЭПТ-1 или тонкопленочные платиновые сенсоры. Термометры могут изготавливаться с одним или двумя ЧЭ (ТУ 4211-900-17113168-95).

Термометры выпускаются следующих модификаций и видов исполнений:

Термометры модификации ТПТ-7 состоят из монтажной части, выполненной из стальной трубки (сталь 12Х18Н10Т), эбонитовой ручки и выводящего кабеля (МГТФЭФ, МГТФЭС). Способ контакта с измеряемой средой - погружаемый.

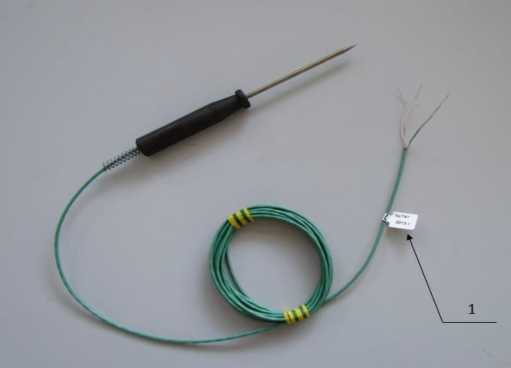

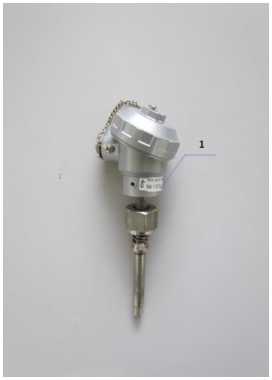

Рисунок 1 - Внешний вид термометра платинового технического ТПТ-7. (1 - место нанесения маркировки)

Корпус термометров ТПТ-8 в исполнении ТПТ-8-1 выполнен в виде параллелепипеда, на дне которого размещен ЧЭ. Остальное пространство заполнено эпоксидной смолой. Элементы подключения к измерительной цепи выполнены либо в виде проволочных контактов, припаянных непосредственно к ЧЭ и выведенных наружу, либо в виде кабеля. По способу контакта с измеряемой средой - поверхностный.

Термометры ТПТ-8 в исполнении ТПТ-8-2 выполнены в виде спирали из платиновой проволоки, намотанной на плоский стеклотекстолитовый каркас, либо из соединенных между собой сенсоров, которые являются ЧЭ термометров. Внешне ЧЭ изолирован и защищен оболочкой из фторопластовой термоусадочной трубки. Выводы выполнены из провода МГТФ.

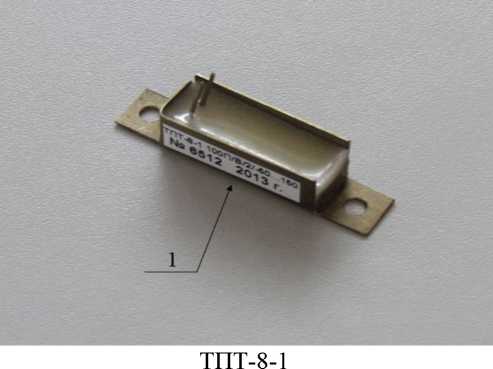

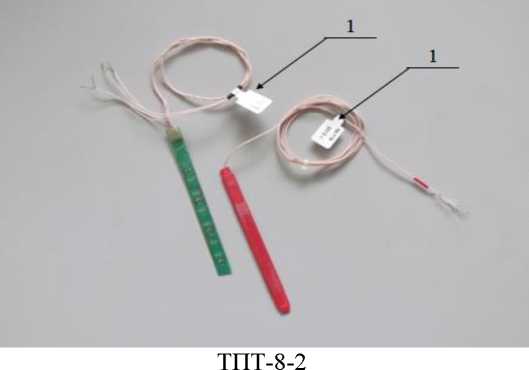

Рисунок 2 - Внешний вид термометра платинового технического ТПТ-8. (1 - место нанесения маркировки)

Термометры модификации ТПТ-11 состоят из металлического корпуса (сталь 12Х18Н10Т, 08Х13) в виде трубки диаметром 10 мм и металлической головки из сплавов алюминия. Термометры в исполнении ТПТ-11-1 имеют гладкий корпус, монтаж осуществляется установкой в гнездо. ТПТ-11-2 и ТПТ-11-3 имеют на корпусе приваренное кольцо, ограничивающее погружаемую часть, и подвижный штуцер М20х1,5. Термометры ТПТ-11-3 имеют суженный участок длиной 60мм в конце погружаемой части. Термометры ТПТ-11 представляют собой неразборную конструкцию.

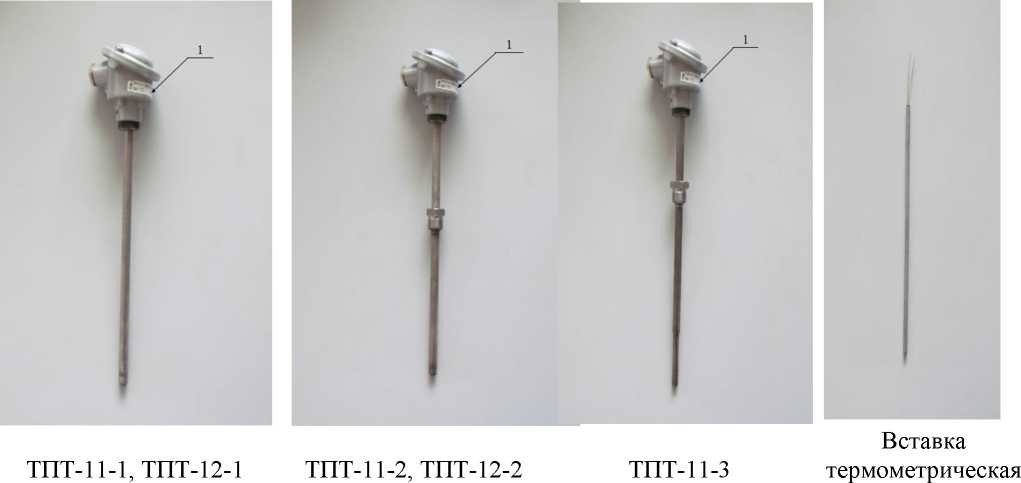

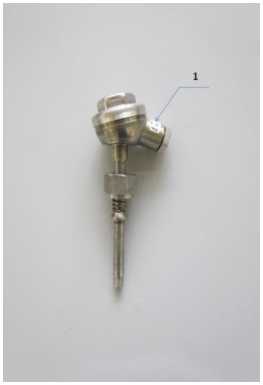

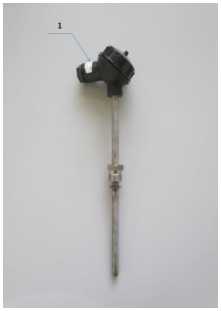

для ТПТ-12 Рисунок 3 - Внешний вид термометров платиновых технических ТПТ-11 и ТПТ-12 (1 - место нанесения маркировки)

Термометры модификации ТПТ-12 имеют разборную конструкцию. ЧЭ выполнен виде сменной термометрической вставки, которая помещена в защитную арматуру присоединена к контактам головки. Клеммная головка металлическая. Термометры исполнении ТПТ-12-1 устанавливаются в гнездо, а ТПТ-12-2 имеют в качестве монтажного элемента подвижный штуцер М20х1,5. Термометрическая вставка может поставляться как отдельное изделие.

Термометры ТПТ-13 имеют неразборную конструкцию. В качестве монтажного неподвижный штуцер М20х1,5, приваренный к корпусу термометра. имеет металлическую клеммную головку, а исполнение ТПТ-13-2 -

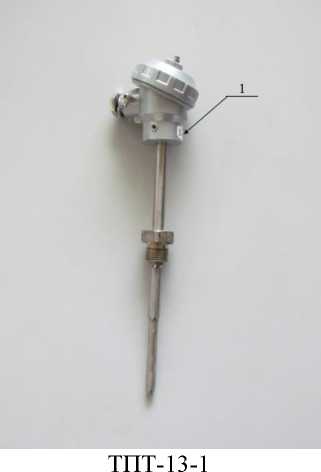

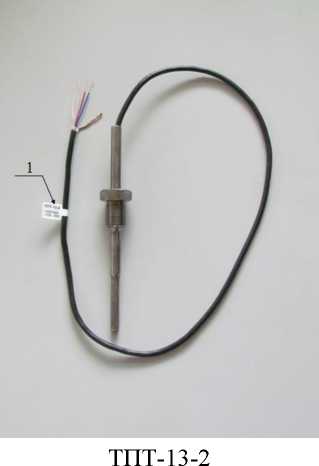

Рисунок 4 - Внешний вид термометра платинового технического ТПТ-13. (1 - место нанесения маркировки)

Термометры модификации ТПТ-14 имеют неразборную конструкцию, корпус выполнен из стали 12Х18Н10Т. Подключение к внешней цепи осуществляется посредством кабельного вывода. Виды исполнения отличаются друг от друга длиной суженной части погружного конца термометра, которая составляет 60 мм для ТПТ-14-1 и 85 мм для ТПТ-14-2. Термометры устанавливаются в гнездо.

ТПТ-14-1                          ТПТ-14-2

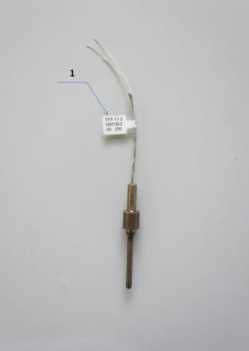

Рисунок 5 - Внешний вид термометра платинового технического ТПТ-14.

(1 - место нанесения маркировки)

Термометры модификации ТПТ-15 имеют корпус из стали 12Х18Н10Т в виде трубки диаметром 6 мм, клеммную головку из прессматериала АГ-4В. Виды исполнения отличаются друг от друга наличием и видом элементов крепления для монтажа. Термометры в исполнении ТПТ-15-1 имеют для крепления гайку М10х1, ТПТ-15-2 - штуцер с наружной резьбой М12х1,5, а ТПТ-15-3 специальный круговой зиг для фиксации термометра и определяющий длину погружаемой части.

ТПТ-15-2

ТПТ-15-3

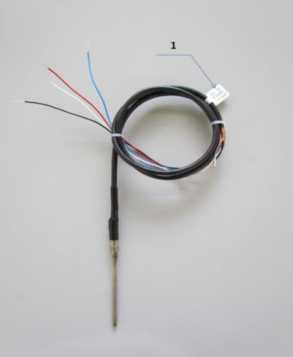

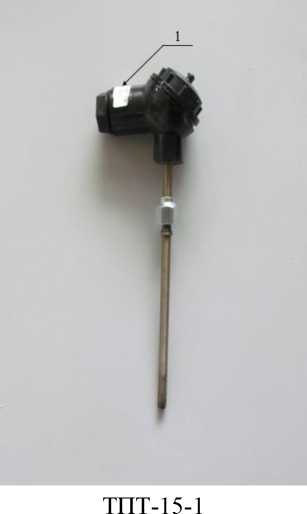

Рисунок 6 - Внешний вид термометра платинового технического ТПТ-15. (1 - место нанесения маркировки)

Клейма и маркировки наносятся на шильдики, прикрепляемые к клеммным головкам или выводам термометров.

Термометры вибропрочные и вибростойкие по группе N3 ГОСТ Р 52931-2008.

Термометры предназначены для измерения температуры:

• - ТПТ-7 - при горячей и холодной переработке продуктов в пищевой промышленности;

• - ТПТ-8-1 - поверхности твердых тел и электродвигателей;

• - ТПТ-8-2 - обмоток электрических машин в электроэнергетике;

• - ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15 - жидких и газообразных сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру.

  Метрологические и технические характеристики

  Диапазон измерения температуры

  ТПТ-7

  ТПТ-8-1

  ТПТ-8-2

  ТПТ-11, ТПТ-12

  ТПТ-13

  ТПТ-14

  ТПТ-15

  от минус от минус от минус от минус

  50

  50

  50

  50

  до до до до

  плюс плюс плюс плюс

  300 °С

  150 °С

  85 °С

  500 °С

  от минус 200 до плюс 500 °С от минус 75 до плюс 200 °С от минус 50 до плюс 200 °С

  Номинальная статическая характеристика (НСХ)

  Температурный коэффициент а, °С^-1 для НСХ 50П, 100П, 500П, 1000П для НСХ Pt100, Pt500, Pt1000

  50П, 100П, 500П, 1000П,

  Pt100, Pt500, Pt1000

  0,00391

  0,00385

  Номинальное сопротивление при 0 °С (Ro), Ом

  для НСХ 50П,

  для НСХ 100П, Pt100

  для НСХ 500П, Pt500

  для НСХ 1000П, Pt1000

  50

  100

  500 1000

  Класс точности по ГОСТ 6651-2009

  ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12

  ТПТ-13

  ТПТ-14

  ТПТ-15

  В, С

  А, В, С

  А, В АА, А, В

Допуски по сопротивлению при 0 °С (Ro) приведены в таблице 1:

Таблица 1

Допуски по температуре по ГОСТ 6651-2009, °С для класса допуска АА для класса допуска А для класс допуска В для класса допуска С

где •|t| - абсолютное значение температуры, °С

Длина монтажной части(в зависимости от исполнения), мм диаметр, мм

Масса (в зависимости от исполнения), кг

Минимальная глубина погружения (в зависимости от исполнения), мм Электрическое сопротивление изоляции при температуре (25±10) °С и относительной влажности от 30 до 80%, МОм, не менее

Вид климатического исполнения по ГОСТ 15150-69

Степень защиты термометров от воздействия пыли и воды по ГОСТ 14254-96

ТПТ-7-4, ТПТ-13-2

ТПТ-8

ТПТ-11, ТПТ-12, ТПТ-13-1, ТПТ-15

ТПТ-14

Условное давление (в зависимости от исполнения), МПа Вероятность безотказной работы за 2000 ч, не менее Срок службы, лет, не менее

наносится на титульный лист руководства по эксплуатации и паспорта

Комплект поставки соответствует таблице 2.

Т аб ли ца 2

Сведения о методиках (методах) измерений изложены в ЕМТК.03.0000.00 РЭ. Руководство по эксплуатации и ЕМТК.03.0000.00 ПС. Паспорт. Термометры сопротивления из платины технические ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» апреля 2024 г. № 1034

Регистрационный № 39145-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты термометров сопротивления из платины технические разностные

КТПТР-04, КТПТР-05, КТПТР-05/1

Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1 (далее - комплекты термометров), предназначены для измерения температуры и разности температур теплоносителя в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций.

Принцип действия основан на зависимости электрического сопротивления двух подобранных по сопротивлению и температурному коэффициенту термометров сопротивления от измеряемой температуры.

Термометры подобраны между собой так, чтобы обеспечить заданную точность измерения температуры и разности температур во всем диапазоне измерения. По точности измерения разности температур комплекты термометров подразделяются на классы 1 и 2. В комплекты класса 1 входят термометры класса АА по ГОСТ 6651, а в комплекты класса 2 термометры класса А.

Комплекты термометров состоят из двух и более специально подобранных термометров типа ТПТ-15 (ТУ 4211-030-17113168-98).

Термометры состоят из чувствительного элемента (ЧЭ), защитной арматуры (корпуса и элементов монтажа) и клеммной головки для подключения к внешней измерительной цепи.

В качестве ЧЭ используются проволочные чувствительные элементы ЧЭПТ-1 с НСХ 100П, 500П. 1000П или тонкопленочные платиновые сенсоры с НСХ Pt100, Pt500, Pt1000. Корпус выполнен из стали 12Х18Н10Т в виде трубки диаметром 6 мм, клеммная головка из прессматериала АГ-4В.

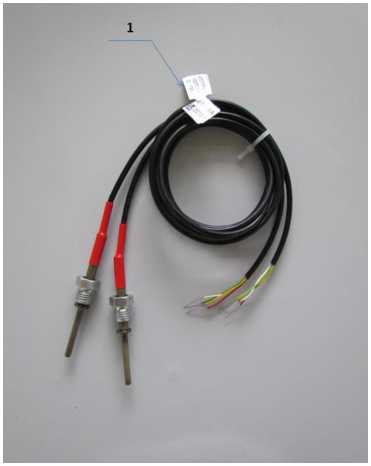

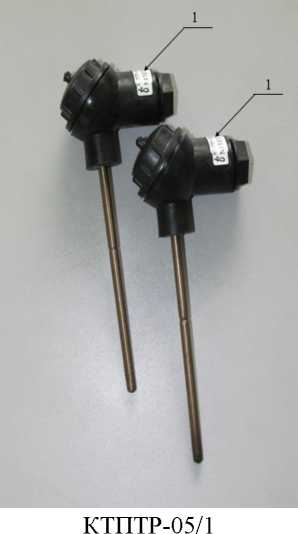

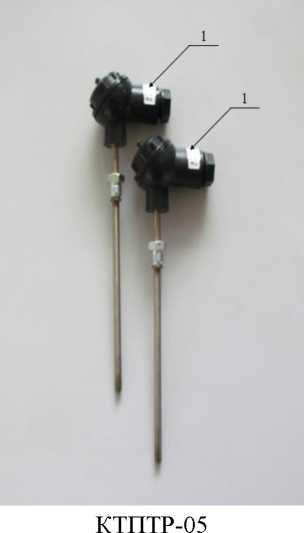

Рисунок 1 - Внешний вид комплектов термометров платиновых технических разностных КТПТР-04, ТПТР-05, КТПТР-05/1 (1 - место нанесения маркировки).

Комплекты термометров отличаются друг от друга способом крепления при монтаже видом элементов для монтажа.

Комплекты термометров КТПТР-04 крепятся в трубопроводе непосредственно или защитной гильзе при помощи гайки М10х1;

комплекты термометров КТПТР-05 крепятся в трубопроводе непосредственно или защитной гильзе при помощи штуцера с наружной резьбой М12х1,5,

комплекты термометров КТПТР-05/1 имеют на корпусе специальный круговой зиг для фиксации и крепятся в трубопроводе только в защитной гильзе при помощи винта.

Клейма и маркировки наносятся на шильдики, прикрепляемые к клеммным головкам термометров комплекта.

Номинальный измерительный ток, мА

• - для НСХ 100П, Pt100

• - для НСХ 500П, Pt500

• - для НСХ 1000П, Pt1000

Длина монтажной части(в зависимости от исполнения), мм диаметр, мм

Масса (в зависимости от исполнения), кг

Минимальная глубина погружения (в зависимости от исполнения), мм

Электрическое сопротивление изоляции , МОм, не менее

• - при температуре (25±10) °С и относительной влажности от 30 до 80%

• - при температуре 200 °С

Время термической реакции, с

Вид климатического исполнения по ГОСТ 15150-69 Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

Степень защиты от пыли и влаги по ГОСТ 14254-96 Условное давление, МПа

Вероятность безотказной работы за 2000 ч, не менее Срок службы, лет, не менее

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплект поставки соответствует таблице 1

Т аб ли ца 1

Сведения о методиках (методах) измерений изложены в ЕМТК.07.1000.00 РЭ. Руководство по эксплуатации и ЕМТК.07.1000.00 ПС. Паспорт. Комплекты термометров сопротивления из платины технических разностных КТПТР-04, КТПТР-05, КТПТР-05/1.

Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;

ТУ 4211-071-17113168-98 Комплекты термометров сопротивления из платины технические разностные КТПТР-04, КТПТР-05, КТПТР-05/1. Технические условия.

Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»)

Юридический адрес:103460, г. Москва, г. Зеленоград, к. 1213, кв. 135

Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, пр-кт. Генерала Алексеева, д. 35

тел. (495) 225-30-17, многоканальный (495) 745-05-84 факс (495) 745-05-83

Web-сайт: www.termiko.ru

E-mail: info@termiko.ru

Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области»)

Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п. Менделеево

Тел. (495) 994-22-10, факс (495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» апреля 2024 г. № 1034

Регистрационный № 46155-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19,

ТПТ-21, ТПТ-25Р

Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21,

ТПТ-25Р (далее - термометры) предназначены для измерения температуры твердых тел, жидких и газообразных сред.

Принцип действия термометров основан на зависимости электрического сопротивления его чувствительного элемента от температуры.

Термометры состоят из чувствительного элемента (ЧЭ), помещенного в защитную арматуру (корпус) и элементов подключения к внешней измерительной цепи (клеммной головки, разъема или выводящих проводников).

В качестве ЧЭ используются проволочные чувствительные элементы ЧЭПТ-1 или тонкопленочные платиновые сенсоры. Термометры могут изготавливаться с одним или двумя ЧЭ (ТУ 4211-900-17113168-95).

Подключение термометров к измерительным устройствам может осуществляться по двух-, трех- или четырехпроводной схеме.

Для термометров, предназначенных для измерения температур до 500 °С, монтаж ЧЭ внутри корпуса осуществляется проводниками, выполненными из серебра (С). Для термометров, измеряющих температуру до 300 °С применяются внутренние проводники из провода ПНЭТимид (Н).

Модификации и виды исполнения термометров приведены в таблице 1.

Таблица 1

Термометры модификации ТПТ-1 состоят из металлического корпуса (сталь 12Х18Н10Т, 08Х13) в виде трубки диаметром 10 мм, 8 мм или 6 мм и контактной головки из прессматериала АГ-4В, полиамида стеклонаполненного или стали 12Х18Н10Т

Термометры в исполнении ТПТ-1-1, ТПТ-1-3 и ТПТ-1-4 имеют на корпусе приваренное кольцо, ограничивающее погружаемую часть, и подвижный штуцер М20х1,5 при помощи которого термометр закрепляют при монтаже. Расстояние от головки до упорного кольца составляет 120 или 70 мм в зависимости от вида исполнения.

Термометры в исполнении ТПТ-1-2 и ТПТ-1-5 имеют гладкий корпус, монтаж осуществляется посредством установки в гнездо, исполнения различаются друг от друга диаметром монтажной части (10, 8 или 6 мм).

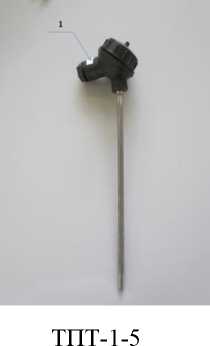

Внешний вид и места маркировки термометров ТПТ-1 представлены на рисунке 1.

ТПТ-1-1

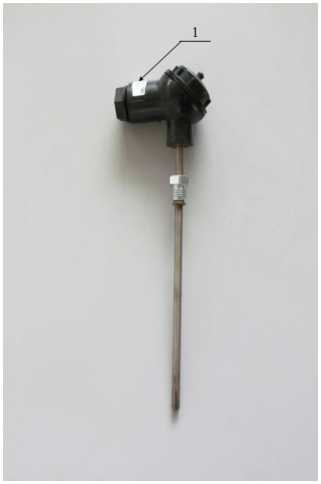

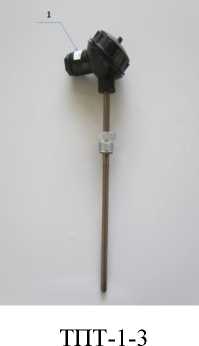

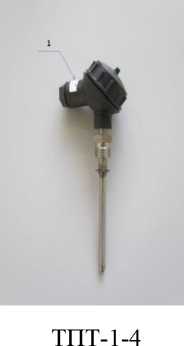

Рисунок 1 - Внешний вид термометров ТПТ-1. (1 - место нанесения маркировки)

Термометры модификации ТПТ-17 состоят из корпуса и выводящего кабеля. Корпус изготовлен из стальной трубки (сталь 12Х18Н10Т). Виды исполнения ТПТ-17-1 и ТПТ-17-2 отличаются как размерами монтажной части, так и способом закрепления выводящего кабеля в корпусе, что обеспечивает требуемую степень защиты от воздействия воды. Для изготовления выводов для термометра ТПТ-17-1 применяется провод КММ 4х0,12, для ТПТ-17-2 - провод МГТФЭ 4х0,12.

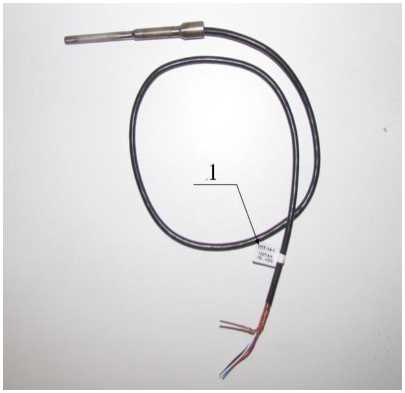

Внешний вид и места маркировки термометров ТПТ-17 представлены на рисунке 2.

ТПТ-17-2

ТПТ-17-1

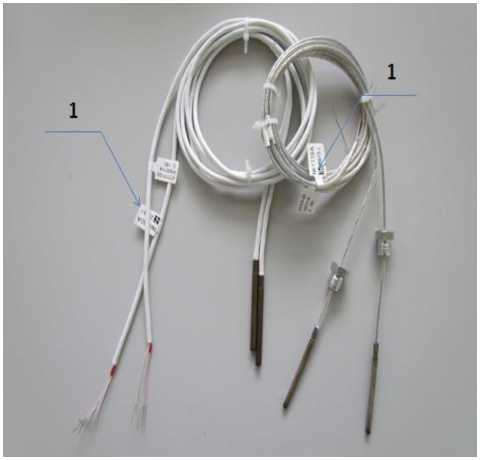

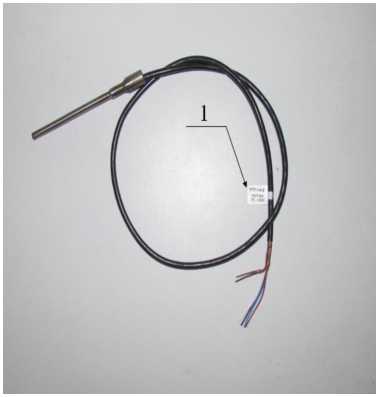

Рисунок 2 - Внешний вид термометров ТПТ-17. (1 - место нанесения маркировки)

Термометры модификации ТПТ-19 состоят из металлического корпуса (сталь 12Х18Н10Т) в виде трубки диаметром 4 мм.. На корпусе термометра имеется приваренное кольцо, ограничивающее погружаемую часть и подвижный штуцер М12х1,5, служащие элементами крепления термометра.

Виды исполнения отличаются друг от друга элементами подсоединения к измерительному устройству. Термометры в исполнении ТПТ-19-1 имеют контактную головку, термометры ТПТ-19-2 - разъем РС4ТВ с резьбовым соединением, а термометры ТПТ-19-3 присоединяются к внешней измерительной цепи посредством кабельного вывода (КММФЭ).

Внешний вид и места маркировки термометров ТПТ-19 представлены на рисунке 3.

ТПТ-19-2

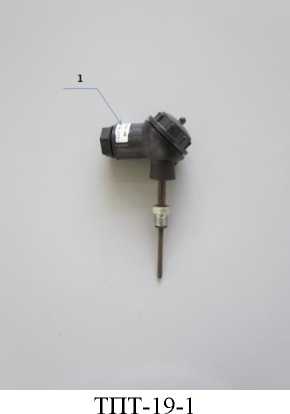

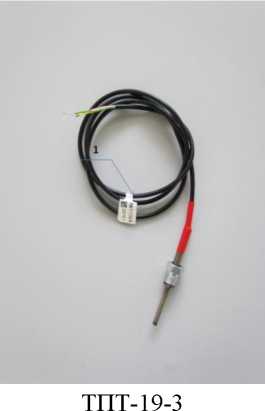

Рисунок 3 - Внешний вид термометров ТПТ-19. (1 - место нанесения маркировки)

Термометр модификации ТПТ-21 (вид исполнения ТПТ-21-1) имеет неразборную конструкцию, корпус выполнен из стали 12Х18Н10Т в виде трубки диаметром 4 мм в ее погружаемой части. Подключение к внешней цепи осуществляется посредством кабельного вывода (МГТФ 4х0,12). Термометры устанавливаются в гнездо.

Термометр модификации ТПТ-25Р (вид исполнения ТПТ-25-1Р, ТПТ-25-2Р) состоит из корпуса и металлической клеммной головки. Корпус выполнен из стали 12Х18Н10Т в виде трубки диаметром 10 мм с размещенным на нём элементом крепления термометра подвижной гайки М27х2. Исполнения отличаются друг от друга формой и размерами клеммной головки.

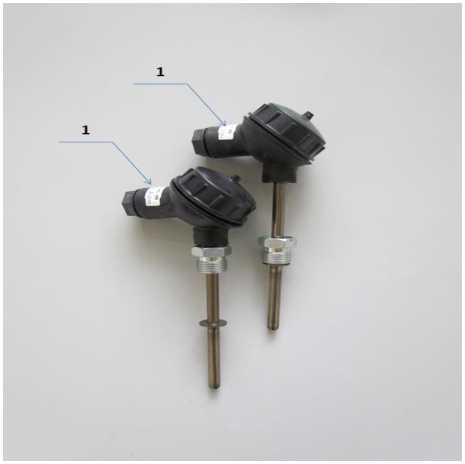

Внешний вид и места маркировки термометров ТПТ-21 и ТПТ-25Р представлены на рисунке 4.

ТПТ-25-1Р

Рисунок 4 - Внешний вид термометров ТПТ-21, ТПТ-25Р

(1 - место нанесения маркировки)

ТПТ-25-2Р

Клейма и маркировки наносятся на шильдики, прикрепляемые к клеммным головкам или выводам термометров.

Термометры вибропрочные и виброустойчивые по группе N3 ГОСТ Р 52931-2008.

Термометры относятся к неразборным и неремонтируемым изделиям.

Термометры ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21 и ТПТ-25Р являются погружными и предназначены для измерения температуры:

• - ТПТ-1, ТПТ-19 - жидких и газообразных сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру;

• - ТПТ-17 - природного газа;

• - ТПТ-21 - в воздухоразделительных установках;

• - ТПТ-25Р - подшипников и масла в них.

Класс допуска по ГОСТ 6651-2009 ТПТ-1

ТПТ-17-1

ТПТ-17-2

ТПТ-19

ТПТ-21

ТПТ-25Р

Диапазон измеряемых температур, °С:

ТПТ-1 с проволочными ЧЭ

класс АА

класс А (для ТПТ-1(Н))

класс А (для ТПТ-1(С))

класс В, С (для ТПТ-1(Н))

класс В, С (для ТПТ-1(С))

ТПТ-1 с пленочными ЧЭ класс АА

класс А, В, С

Допуски по сопротивлению при 0 °С (допуск Ro) приведены в таблице 2: Таблица 2

Допуски по температуре по ГОСТ 6651-2009, °С класс допуска АА класс допуска А класс допуска В

класс допуска С

где •|t| - абсолютное значение температуры, °С

Длина монтажной части (в зависимости от модификации), мм диаметр, мм

Масса (в зависимости от модификации), г

Электрическое сопротивление изоляции при температуре (25±10) °С ,

МОм, не менее

Время термической реакции, с, не более

ТПТ-1 (в зависимости от модификации)

ТПТ-17

ТПТ-19, ТПТ-21

ТПТ-25Р

Вид климатического исполнения по ГОСТ 15150-69 ТПТ-1, ТПТ-17, ТПТ-19-1, ТПТ-21, ТПТ-25Р ТПТ-19-2, ТПТ-19-3

Степень защиты термометров от воздействия пыли и воды по ГОСТ 1425496

ТПТ-1, ТПТ-19-1, ТПТ-19-3, ТПТ-25Р

ТПТ-17-1, ТПТ-19-2, ТПТ-21 ТПТ-17-2

Условное давление (в зависимости от модификации), МПа

ТПТ-1-1, ТПТ-1-3, ТПТ-1-4, ТПТ-25Р

ТПТ-1-2, ТПТ-1-5, ТПТ-17

ТПТ-19, ТПТ-21

Вероятность безотказной работы за 24 000 ч, не менее Срок службы, лет, не менее

наносится на титульный лист руководства по эксплуатации и паспорта

Комплект поставки соответствует таблице 3.

Таблица 3

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ЕМТК.01.0000.00РЭ.

Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;

ТУ 4211-010-17113168-2010 Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р. Технические условия.

Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»)

Юридический адрес:103460, г. Москва, г. Зеленоград, к. 1213, кв. 135

Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, пр-кт. Генерала Алексеева, д. 35

тел. (495) 225-30-17, многоканальный (495) 745-05-84 факс (495) 745-05-83

Web-сайт: www.termiko.ru

E-mail: info@termiko.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, пгт. Менделеево

Тел. (495) 994-22-10, факс (495) 994-22-11 http://www.mencsm.ru

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» апреля 2024 г. № 1034

Регистрационный № 46156-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты термометров сопротивления из платины технических разностных

КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08

Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 (далее - комплекты термометров), предназначены для измерения температуры и разности температур теплоносителя в составе теплосчетчиков и других приборов учета и контроля тепловой энергии в тепловых сетях промышленных предприятий и теплоснабжающих организаций.

Принцип действия основан на зависимости электрического сопротивления двух или более подобранных по сопротивлению и температурному коэффициенту термометров сопротивления от измеряемой температуры.

Термометры подобраны между собой так, чтобы обеспечить заданную точность измерения температуры и разности температур во всем диапазоне измерения. По точности измерения разности температур комплекты термометров подразделяются на классы 1 и 2. В комплекты класса 1 входят термометры класса АА, а в комплекты класса 2 термометры класса А по ГОСТ 6651-2009.

Комплекты термометров состоят из двух и более подобранных по сопротивлению и температурному коэффициенту термометров типа ТПТ-1, ТПТ-19 (ТУ 4211-010-17113168-2010) или ЧЭПТ-3 (ТУ 4211-900-17113168-95).

Термометры состоят из чувствительного элемента (ЧЭ), защитной арматуры (корпуса и элементов монтажа) и элементов подключения к внешней измерительной цепи (клеммной головки, разъема или кабельного вывода). В качестве ЧЭ используются проволочные чувствительные элементы ЧЭПТ-1 с НСХ 100П, 500П, 1000П или тонкопленочные платиновые сенсоры с НСХ Pt100, Pt500, Pt1000.

Термометры, входящие в комплект модификации КТПТР-01, состоят из металлического корпуса (сталь 12Х18Н10Т) в виде трубки диаметром 6 или 8 мм и контактной головки из прессматериала АГ-4В или полиамида стеклонаполненного ПА-6. Термометры комплекта имеют на корпусе приваренное кольцо, ограничивающее погружаемую часть, и подвижный штуцер М20х1,5 при помощи которого комплект термометров закрепляют непосредственно на трубопроводе. Расстояние от головки до упорного кольца составляет 70 мм. Длина монтажной части термометров для комплекта модификации КТПТР-01 составляет ряд 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800 мм.

Комплект термометров модификации КТПТР-03 состоит из двух или нескольких чувствительных элементов ЧЭПТ-3. Термометры комплекта имеют металлический корпус в виде гильзы диаметром 4 мм и длиной от 40 до 400 мм.

Присоединение к измерительной цепи осуществляется посредством герметизированного кабельного вывода, длина выводящего кабеля (КММФЭ) - 1000 мм и более. Способ крепления - установка в гнездо.

Внешний вид и места маркировки комплектов термометров КТПТР-01 и КТПТР-03 представлены на рисунке 1.

КТПТР-01

Рисунок 1 - Внешний вид комплектов термометров (1 - место нанесения маркировки).

КТПТР-03

Комплект термометров модификации КТПТР-06, КТПТР-07, КТПТР-08 имеют одинаковую погружную часть - металлический корпус (сталь 12Х18Н10Т) в виде трубки диаметром 4 мм.. На корпусе имеется приваренное кольцо, ограничивающее погружаемую часть, и подвижный штуцер М12х1,5, служащие элементами крепления комплекта термометров в трубопроводе. Длина монтажной части составляет от 35 до 140 мм. Виды исполнения отличаются друг от друга элементами подсоединения к измерительному

Термометры комплектов модификации КТПТР-06 имеют контактную головку, термометры комплектов модификации КТПТР-07 разъем РС4ТВ с резьбовым соединением, а термометры комплектов модификации КТПТР-08 присоединяются к внешней измерительной цепи посредством кабельного вывода (КММФЭ).

Внешний вид комплектов термометров КТПТР-06, КТПТР-07, КТПТР-08 и места маркировки представлены на рисунке 2.

КТПТР-06

КТПТР-07

Рисунок 2 - Внешний вид комплектов термометров (1 - место нанесения маркировки).

КТПТР-08

Подключение термометров к измерительным устройствам осуществляется по четырехпроводной схеме.

Способ контакта с измеряемой средой - погружаемый. Способ крепления -непосредственно на трубопроводе или в защитной гильзе. Комплекты термометров относятся к неразборным и неремонтируемым изделиям.

Вид климатического исполнения У3 по ГОСТ 15150-69.

Комплекты вибропрочные и виброустойчивые по группе N3 ГОСТ Р 52931-2008.

Клейма и маркировки наносятся на шильдики, прикрепляемые к клеммным головкам или выводам термометров, входящих в комплект.

Диапазон измеряемых температур термометрами комплекта, °С

для КТПТР-06, КТПТР-07, КТПТР-08 с длиной

монтажной части до 60 мм                                        от 0 до плюс 130

для остальных                                                     от 0 до плюс 180

Диапазон измерений разности температур At термометрами комплекта,

°С

для КТПТР-06, КТПТР-07, КТПТР-08 с длиной

монтажной части до 60 мм

для остальных

Номинальная статическая характеристика (НСХ)

по ГОСТ 6651-2009

Температурный коэффициент а, °С^-1

для НСХ 100П, 500П, 1000П

для НСХ Pt100, Pt500, Pt1000

Класс комплектов термометров

Классы и допуски комплектов термометров по

ГОСТ 6651-2009

Для класса 1:

класс термометров

допуск термометров по температуре, °С

Для класса 2:

класс термометров

допуск термометров по температуре, °С Допуск значений разности температур, °С - для класса 1

- для класса 2

наносится на титульный лист руководства по эксплуатации и паспорта

Комплект поставки соответствует таблице 1

Т аб ли ца 1

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ЕМТК.07.0000.00 РЭ.

Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;

ТУ 4211-070-17113168-2010 Комплекты термометров сопротивления из платины технические разностные КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 Технические условия.

Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»)

Юридический адрес:103460, г. Москва, г. Зеленоград, к. 1213, кв. 135

Адрес места осуществления деятельности: 124460, г. Москва, г. Зеленоград, пр-кт. Генерала Алексеева, д. 35

тел. (495) 225-30-17, многоканальный (495) 745-05-84 факс (495) 745-05-83

Web-сайт: www.termiko.ru

E-mail: info@termiko.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

Юридический и почтовый адрес: 141570, Московская обл., Солнечногорский р-н, пгт. Менделеево

Тел. (495) 994-22-10, факс (495) 994-22-11

http://www.mencsm.ru

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-14.
