О переоформлении свидетельства об утверждении типа № 20943 «Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Контур-М» от 29 марта 2019 г. № 18 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на мерники эталонные 2-го разряда

М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П,   М2Р-200-01,   М2Р-500-01,   М2Р-1000-01,   М2Р-1500-01,

М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 20835-05, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документам ГОСТ 8.400-2013 - для мерников с шифром «01», «01П» и МИ 2522-99 с шифром «СШ», и распространить действие документа ГОСТ 8.400-2013 на мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01, находящиеся в эксплуатации.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 20943 «Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СЩ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01,  М2Р-1000-01,  М2Р-1500-01,  М2Р-2000-01,  М2Р-2500-01,

М2Р-3000-01, М2Р-5000-01» на последующие 5 лет.

• 4. Переоформить свидетельство об утверждении типа № 20943 «Мерники

эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ,   М2Р-100-01,   М2Р-100-01П,   М2Р-200-01,   М2Р-500-01,

М2Р-1000-01,  М2Р-1500-01,  М2Р-2000-01,  М2Р-2500-01,  М2Р-3000-01,

М2Р-5000-01», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 20835-05, в связи с внесением изменений в методику поверки.

• 5. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

( \ Подлинник Электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

CBI /V НИЯ О С1 РИ1ФИКА11 j[ 1

Сертификат: 00E1036EE32711K8OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» июня 2019 г. № 1323

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01 (далее - мерники) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости.

Мерники с шифром «01» и «01П» предназначены для поверки технических мерников

2 класса, измерительных резервуаров, топливораздаточных колонок (далее ТРК) или других дозаторов бензина и дизельного топлива, позволяющих измерить дозу рабочей жидкости при температуре +20 °С в объеме полной вместимости.

Мерники со специальной шкалой (СШ) позволяют измерять объем при температуре [(минус 20)-(+30)] °С с приведением к +20 °С.

Мерники со специальной шкалой (СШ) могут быть использованы без учета температурной шкалы при условии, что температура рабочей жидкости и окружающей среды находится в пределах 20±5°С.

Принцип работы мерника заключается в следующем:

- мерник устанавливается в вертикальное положение, которое контролируется ампулой уровня;

- в предварительно смоченный мерник рабочая жидкость подается непосредственно в горловину или в приемное отверстие пеногасителя. После заполнения мерника производится определение объема жидкости. При этом центральная риска шкалы соответствует номинальной вместимости мерника при температуре +20°С.

Мерники, изготавливаемые:

- без пеногасителя имеют шифр «01»;

- с пеногасителем имеют шифр «01П»;

- с пеногасителем и специальной шкалой имеют шифр «СШ».

Длина шкалы мерников шифром «01» и «01П» составляет ±1% номинальной вместимости мерника. Цена деления шкалы соответствует погрешности мерника.

Мерники с шифром «01» состоят из резервуара, измерительной горловины с водомерной трубкой, измерительной шкалы и ампулы для контроля установки мерника в вертикальное положение. Мерники вместимостью 10 дм³ и более устанавливаются на раме и снабжены сливными кранами.

Мерники номинальной вместимостью от 2 до 10 дм³ могут изготавливаться без опор с плоским дном.

В состав мерников с шифром «01П» входит пеногаситель, который герметично крепится на горловине мерника.

Мерники со специальной шкалой М2Р-10-СШ, М2Р-20-СШ, М2Р-50-СШ состоят из:

- резервуара, измерительной горловины с водомерной трубкой, двух температурных шкал с интервалом температур [(минус 20) - (+30)] °С, для измерения объема бензина «Б», и объема дизельного топлива «ДТ», с приведением объема к +20 °С;

- подвижного визира, у которого с левой стороны указана номинальная вместимость мерника, на правой стороне визира нанесена нулевая отметка и отметки соответствующие значениям ±0,25% и ±0,5% номинальной вместимости мерника;

- пеногасителя;

- ампулы уровня, для контроля установки мерника в вертикальное положение.

Рабочая жидкость подается в предварительно смоченный мерник через приемное отверстие пеногасителя. После заполнения мерника производится измерение температуры рабочей жидкости внутри резервуара при помощи термометра и устанавливается подвижной визир таким образом, чтобы его центральная риска была совмещена с риской температурной шкалы («Б» или «ДТ»), которая соответствует температуре рабочей жидкости.

Областью применения мерников со специальной шкалой являются автозаправочные станции (АЗС), а также предприятия имеющие дозаторы светлых нефтепродуктов.

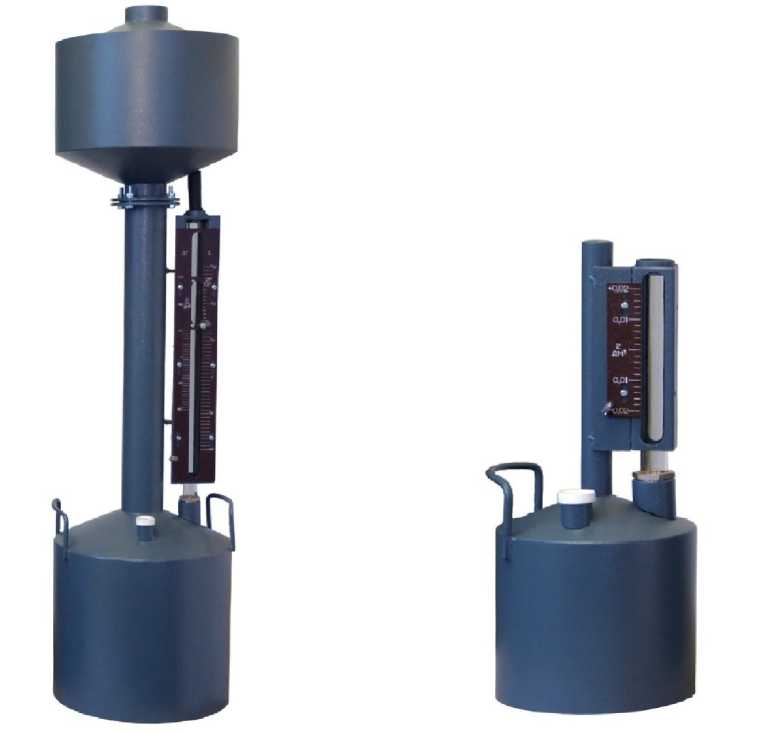

Общий вид мерников представлен на рисунке 1.

Рисунок 1 - Общий вид мерников

Пломбировка мерников осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в шкале мерника и в сливных кранах.

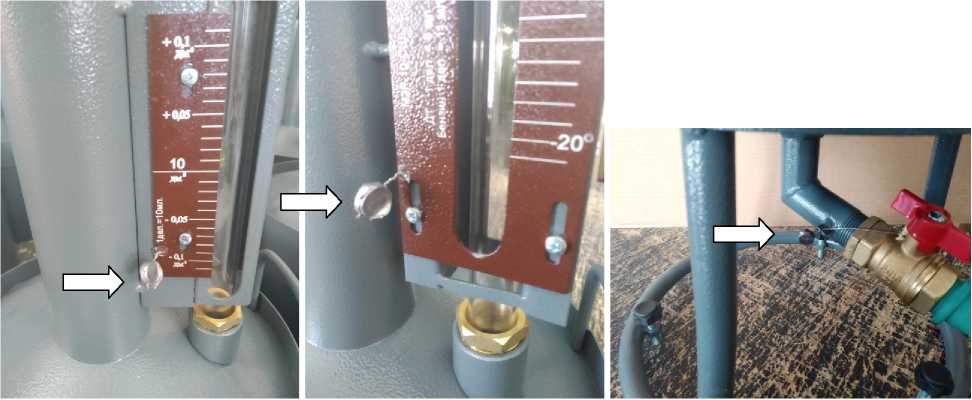

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Габаритные размеры и масса

Цена деления температурной шкалы 1 °С для мерников с шифром «СШ» соответствует

следующим объемам:

наносится на маркировочную табличку, прикрепленную к резервуару мерника. Способ нанесения знака - гравировка. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

мерников с шифром «01» и «01П» осуществляется по ГОСТ 8.400-2013 «Государственная система обеспечения единства измерений. Мерники металлические эталонные. Методика поверки»,

мерников с шифром «СШ» осуществляется по документу МИ 2522-99 «Рекомендация. Государственная система обеспечения единства измерений. Мерники 2-го разряда со специальной шкалой типа М2р-СШ. Методика поверки».

Основные средства поверки:

- рабочий эталон единицы объема жидкости 1-го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также на пломбы в соответствии с рисунком 2.

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к мерникам эталонным 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Технические условия ТУ 4381-002-50618805-00 «Мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р-10-СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р-100-01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01»

Общество с ограниченной ответственностью «Контур-М» (ООО «Контур-М»)

ИНН 1660038429

Адрес: 420071, г. Казань, ул. Мира, 51-118

Телефон: (843) 202-31-70

Web-сайт: www.memiki.ru

E-mail: kontur_m16@mail.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 А

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
