Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «14» февраля 2019 г. № 230

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции погодные автоматические WS - UMB

Станции погодные автоматические WS - UMB (далее - станции WS - UMB) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, внешней температуры, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества атмосферных осадков, энергетической освещенности.

Принцип действия станций WS - UMB основан на измерении первичными измерительными преобразователями метеорологических параметров.

Измерения температуры воздуха и внешней температуры производятся термометрами сопротивления, относительной влажности воздуха - ёмкостным преобразователем, атмосферного давления - ёмкостным преобразователем мембранного типа, скорости и направления воздушного потока - ультразвуковым преобразователем, количества атмосферных осадков - высокочастотным доплеровским преобразователем, энергетической освещенности -пиранометром. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными и передаются на ПК.

Конструктивно станции WS - UMB выполнены в виде компактного модуля, в корпусе которого размещены: преобразователь температуры воздуха, преобразователь относительной влажности воздуха, преобразователь атмосферного давления, преобразователь измерительный, микропроцессор, коммуникационный модуль, вентилятор. На внешней стороне корпуса расположены: ультразвуковой преобразователь скорости и направления воздушного потока, преобразователь количества осадков и разъем для подключения внешних преобразователей температуры и количества атмосферных осадков. Станции WS - UMB устанавливаются на метеорологической мачте.

Станции WS - UMB выпускаются в 11 модификациях: WS100 - UMB, WS200 - UMB, WS300 - UMB, WS301 - UMB, WS400 - UMB, WS401 - UMB, WS500 - UMB, WS501 - UMB, WS600 - UMB, WS601 - UMB, WS700-UMB. Модификации WS301 - UMB выпускаются в исполнениях WS302 - UMB, WS303 - UMB, WS304 - UMB, WS310-UMB модификации WS501 - UMB выпускаются в исполнениях WS502 - UMB, WS503 - UMB, WS504 - UMB, WS510-UMB.

Модификации станций WS - UMB отличаются количеством измерительных каналов. Измерительные каналы станций представлены в таблице 1. Модификации станций WS401-UMB и WS601-UMB могут быть оснащены внешним индикатором влажности листа. Модификации станций WS - UMB представлены на рисунке 2.

Исполнения WS502 - UMB/WS302 - UMB используют стационарные пиранометры, исполнения WS503 - UMB/WS303 - UMB используют поворотные пиранометры с расширенным диапазоном измерений, WS504 - UMB/WS304 - UMB используют поворотные пиранометры, WS510-UMB/WS310-UBM используют стационарные пиранометры с расширенным диапазоном измерений. Исполнения станций WS - UMB представлены на рисунке 3.

Станции WS - UMB, со встроенным программным обеспечением (ПО «WS - UMB») по алгоритмам фирмы «Lufft», исходя из измеренных значений, производят расчеты дополнительных параметров, таких как интенсивность атмосферных осадков, температуры точки росы, атмосферное давление, приведенное к уровню моря.

В станциях WS - UMB для защиты от неблагоприятных погодных условий применен обогрев ультразвукового преобразователя скорости и направления воздушного потока, преобразователя количества осадков.

Станции WS - UMB работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией в станциях WS - UMB имеется последовательный интерфейс RS-485 и поддерживаются протоколы SDI-12, MODBUS, UMB, XDR. При использовании модемов и нахождении станции WS - UMB в зоне покрытия сотовой сети станции могут быть удалены от обслуживающего терминала или ПК на любое расстояние.

Общий вид станции WS - UMB представлен на рисунке 1.

Схема пломбирования станций WS - UMB от несанкционированного доступа представлена на рисунке 4.

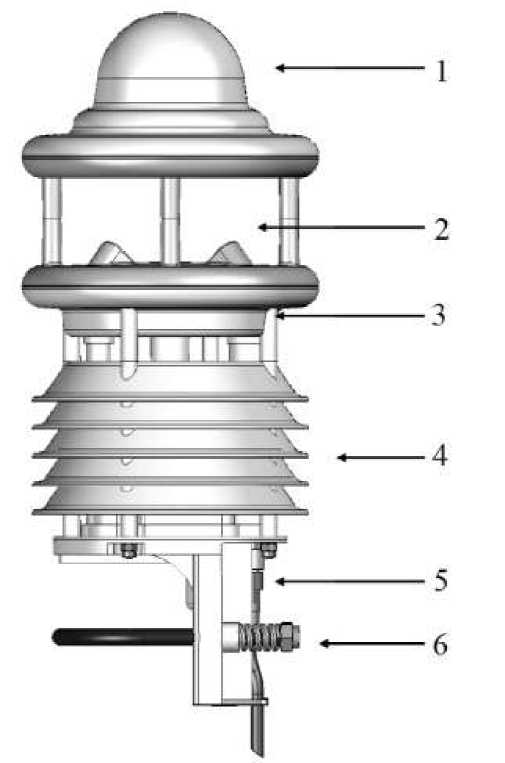

Рисунок 1 — Общий вид станции WS-UMB;

1 - преобразователь количества осадков (встроенный), 2 - преобразователь скорости и направления воздушного потока, 3 - преобразователь атмосферного давления, 4 - преобразователь температуры и относительной влажности воздуха, 5 - разъем для подключения внешних преобразователей, 6 - кронштейн для крепления станций

WS5004JMB

W&30D-UMB

'Л'здю-иые

WSKJO-UMB

W$50l“UMB

W$40l-UM£

wsaoi-uMS

WS 700-UM В

WSlUtl-UN&

W52DC-LWB

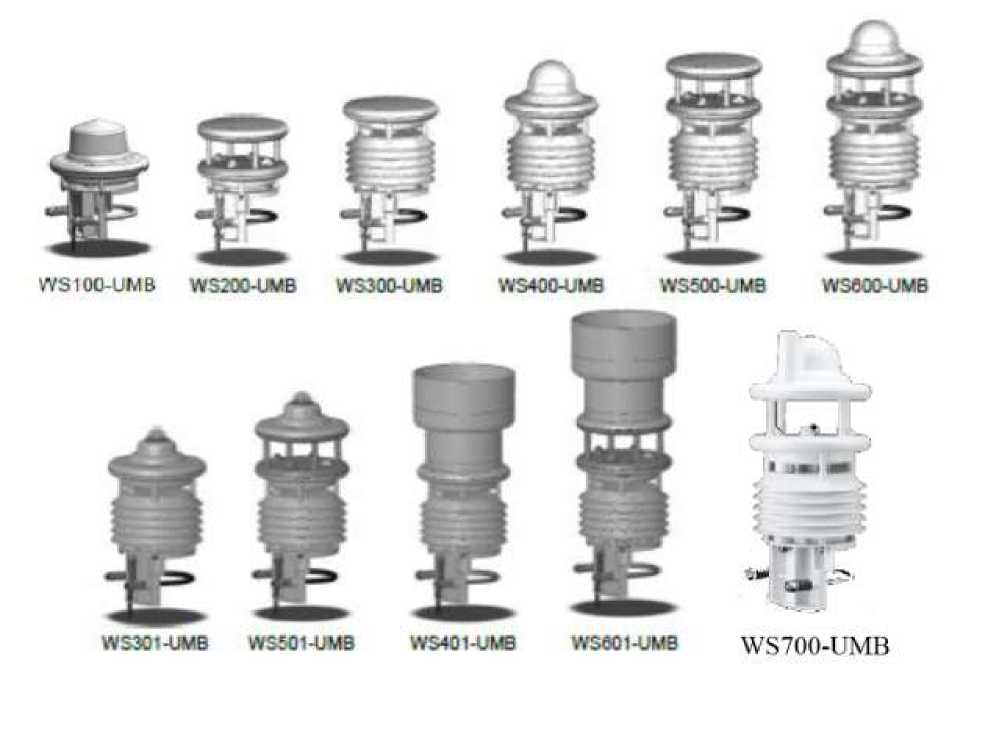

Рисунок 2 - Модификации станций WS - UMB

WS302-UMB WS3O3-LMB

WS3044'MB

WS310-UMB

WS502-UMB

W&5O3-UMH

WS5O3-1J MB WS510-UMB

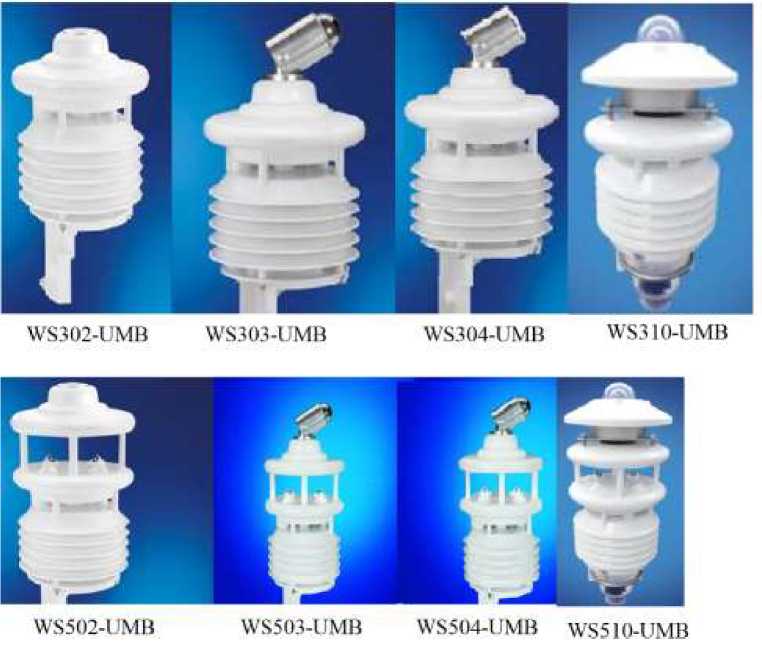

Рисунок 3 - Исполнения станций WS-UMB

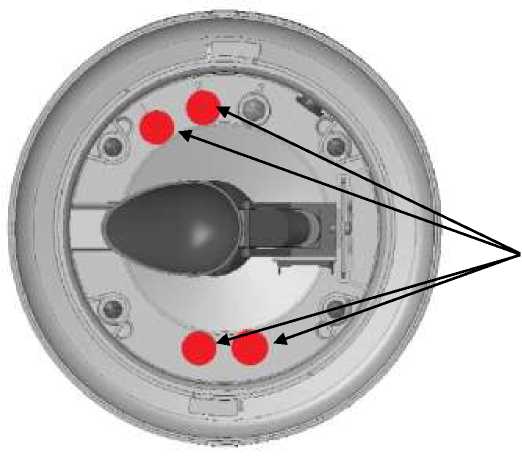

Рисунок 4 — Схема пломбирования станции WS-UMB;

1 - пломбы на корпусе станции

Таблица 1 - Измерительные каналы станций WS-UMB

Продолжение таблицы 2

Программное обеспечение станций WS-UMB (ПО «WS-UMB») является встроенным ПО. Встроенное ПО «WS-UMB» обеспечивает управление работой станций, самопроверку станций, сбор, расчет дополнительных параметров, обработку и передачу данных от станций WS-UMB.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

наносится на титульный лист формуляра типографским методом и на корпус станций WS-UMB в виде наклейки.

Таблица 5 — Комплектность средства измерений

осуществляется по документу МП 2551-0131-2014 «Станции погодные автоматические WS -UMB. Методика поверки» с изменением № 1, утверждённому 05.09.2018г.

Основные средства поверки:

Государственный специальный эталон единицы скорости воздушного потока ГЭТ 1502012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охват k=2) (0,00032+0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса;

Барометр образцовый переносной БОП-1М-2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 26469-17;

Термометр сопротивления эталонный ЭТС-100, регистрационный номер 19916-10;

Штангенциркуль ЩЦ1-400-0,1 регистрационный номер 52058-12;

Термогрометр ИВА-6Б, исполнение 2П, регистрационный номер 46434-11;

Цилиндры «Klin» 2 класса точности, регистрационный номер 33562-06;

Пиранометр «Пеленг СФ-06», регистрационный номер 26397-04;

Комплекс ADAM-4000, регистрационный номер 22667-08;

Климатическая камера КТК-3000, диапазон от минус 50 °С до 100 °С, нестабильность поддержания с погрешностью ± 2 °С; диапазон от 10 % до 98 %, нестабильность поддержания с погрешностью ± 3 %;

Термобарокамера ТБК-500, диапазон от минус 70 °С до 150 °С, точность поддержания температуры с погрешностью ± 1 °С, диапазон от 10 до 1100 гПа, нестабильность поддержания с погрешностью ± 1 гПа;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем

ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до V10⁶ Па

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока

Техническая документация фирмы «Lufft Mess- und Regeltechnik GmbH», Германия Изготовитель

Фирма «Lufft Mess- und Regeltechnik GmbH», Германия

Адрес: Gutenbergstr. 20, 70736 Fellbach, Germany

Телефон: +49 711/51822-0, факс +49 711/51822-41

Web-сайт: www.lufft.com

E-mail: info@lufft.de

Общество с ограниченной ответственность «ИНСТИТУТ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ» (ООО «ИМО»)

ИНН 7810342534

Адрес: 193318, г. Санкт-Петербург, ул. Коллонтай, д.5/1, кв.1579

Телефон: (911) 972-82-49

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
