МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

5 июля 2017 г.                                            _№ 1476

Москва

О внесении изменений в описание типа на комплексы измерительновычислительные TH-01

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Транснефть-Метрология» от 31 мая 2017 г. № ТНМ-УПР-105-06-11/3963 приказываю:

• 1. Внести изменения в описание типа на комплексы измерительновычислительные ТН-01, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 67527-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/--------------------------------ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1036E5FD611E780D5E0071BB8A26129 Кому выдан: Шалаев Антон Павлович Действителен: с 04.07.2017 до 04.07.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» июля 2017 г. № 1476

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные ТН-01

Комплексы измерительно-вычислительные ТН-01 предназначены для измерений, преобразований параметров входных электрических сигналов, поступающих от преобразователей измерительных, и вычислений расхода, количества и показателей качества нефти и нефтепродуктов.

Принцип действия комплексов измерительно-вычислительных ТН-01 основан на измерении электрических сигналов, поступающих от измерительных преобразователей через барьеры искробезопасности (при их наличии) на входные модули комплексов измерительновычислительных ТН-01. Измеренные значения электрических сигналов преобразуются в значения величин, необходимых для проведения вычислений расхода, количества и показателей качества нефти и нефтепродуктов с последующим отображением на дисплее и сохранением в отчетных документах. Результаты измерений и вычислений могут преобразовываться в выходные электрические сигналы.

Комплексы измерительно-вычислительные ТН-01 выполнены по блочно-модульному принципу на базе контроллеров программируемых логических REGUL R500 (№ 63776-16 в реестре средств измерений Федерального информационного фонда по обеспечению единства измерений), преобразователей измерительных ввода-вывода серии АСТ20 (№ 50677-12 в реестре средств измерений Федерального информационного фонда по обеспечению единства измерений), барьеров искрозащиты серии Z (№ 22152-07 в реестре средств измерений Федерального информационного фонда по обеспечению единства измерений), мониторов.

Комплексы измерительно-вычислительные ТН-01 выпускаются в модификациях 01 и 02. Комплексы измерительно-вычислительные ТН-01 модификации 01 имеют в своем составе шкаф ИВК, построенный на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода), работающих в режиме нагруженного резерва на уровне входных сигналов и имеющий два монитора на лицевой двери шкафа. Комплексы измерительно-вычислительные ТН-01 модификации 02 состоят из шкафа ИВК и шкафа РСУ. Шкаф РСУ построен на базе одного крейта (корзины контроллера с модулями ввода-вывода) и имеет один монитор на лицевой двери шкафа.

Комплекс измерительно-вычислительный ТН-01 размещается в запираемом шкафу.

Комплексы измерительно-вычислительные ТН-01 обеспечивают вычисление:

• - температуры нефти и нефтепродуктов;

• - избыточного давления нефти и нефтепродуктов;

• - объемного/массового расхода нефти и нефтепродуктов;

• - вязкости нефти;

• - содержания воды в нефти;

• - содержания серы в нефти;

• - объема и массы брутто нефти, объема и массы нефтепродуктов;

• - массы нетто нефти;

• - средневзвешенных значений температуры нефти и нефтепродуктов;

• - средневзвешенных значений избыточного давления нефти и нефтепродуктов;

• - средневзвешенных значений плотности нефти и нефтепродуктов;

• - средневзвешенных значений вязкости;

• - средневзвешенных значений содержания воды;

• - средневзвешенных значений содержания серы;

• - плотности нефти и нефтепродуктов в рабочих условиях;

• - плотности нефти и нефтепродуктов, приведенной в соответствии с Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения» к стандартным условиям (температура 15 °C и 20 °C, избыточное давление 0 МПа);

• - объема нефти и нефтепродуктов, приведенного к стандартным условиям (температура 15 °C и 20 °C, избыточное давление 0 МПа).

Комплексы измерительно-вычислительные ТН-01 выполняют следующие функции:

• - обработку результатов измерений при проведении поверки преобразователей расхода в соответствии с МИ 1974-2004 «Рекомендация. ГСИ. Преобразователи расхода турбинные. Методика поверки», МИ 3287-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки», МИ 3380-2012 «ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой», МИ 3233-2009 «Рекомендация. ГСИ. Преобразователи расхода жидкости ультразвуковые серий DFX-MM, DFX-LV фирмы «Metering & Technology SAS», Франция». Методика поверки установками поверочными трубопоршневыми», МИ 3265-2010 «Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации», МИ 3266-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода эталонные. Методика поверки», МИ 3267-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки с помощью эталонного преобразователя объемного расхода», МИ 3312-2011 «Рекомендация. ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки комплектом трубопоршневой поверочной установки, поточного преобразователя плотности и счетчиков-расходомеров массовых», МИ 3151-2008 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности», МИ 3272-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности», МИ 3288-2010 «Рекомендация. ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом компакт-прувера, преобразователя объемного расхода и поточного преобразователя плотности»;

• - обработку результатов измерений при проведении поверки поверочных установок в соответствии с МИ 3155-2008 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика»;

обработку результатов измерений при проведении поверки поточных преобразователей плотности в соответствии с МИ 2816-2012 «Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации»;

• - обработку результатов измерений при проведении контроля метрологических характеристик поточных преобразователей плотности в соответствии с МИ 3532-2015 «Рекомендация. ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти».

Общий вид средства измерений представлен на рисунке 1.

Пломбировка комплекса измерительно-вычислительного ТН-01 осуществляется нанесением знака поверки в соответствии с требованиями к пломбированию, изложенными в описаниях типа на средства измерений, входящие в состав комплекса измерительновычислительного ТН-01, и давлением на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие технологические отверстия в монтажной плате шкафа.

а) исполнение 01                           б) исполнение 02

Рисунок 1 - Общий вид средства измерений

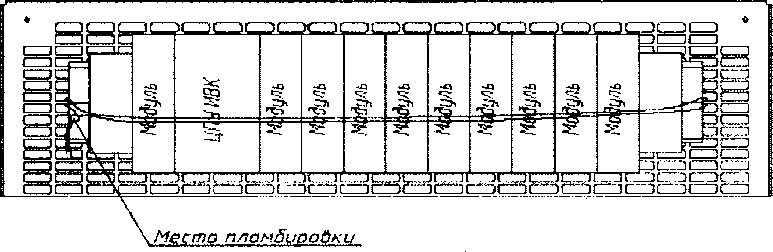

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки контроллера программируемого логического REGUL R500

В комплексах измерительно-вычислительных ТН-01 применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть и метрологически незначимую часть.

ПО комплекса измерительно-вычислительного ТН-01 предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, содержания воды, содержания серы, плотности, вязкости, вычислений расхода и количества нефти и нефтепродуктов, индикации результатов измерений, сохранения результатов измерений и настроек ТН-01 в архивах, настройки и проведения диагностики ТН-01.

ТН-01 создает и хранит данные двухчасовых, сменных, суточных и месячных отчетов, паспортов качества нефти и валовых актов приема-сдачи нефти и нефтепродуктов.

ТН-01 обеспечивает защиту от несанкционированного доступа к ПО. Защита реализуется при помощи многоуровневой системы паролей.

Уровень защиты метрологически значимой части ПО комплекса измерительновычислительного ТН-01 «высокий» в соответствии с Р 50.2.077-2014 «ГСП. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные ПО

Продолжение таблицы 1

Окончание таблицы 1

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Окончаниетаблицы 3

наносится на маркировочную табличку, закрепленную на внутренней стороне двери каждого шкафа, с помощью специализированного струйного принтера с термическим закреплением печати, и на нижнюю часть титульных листов руководства по эксплуатации и паспорта по центру типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 0509-14-2016 «ГСП. Комплексы измерительно-вычислительные ТН-01. Методика поверки», утвержденному ФГУП «ВНИИР» 29 ноября 2016 г.

Основные средства поверки:

• - рабочий эталон единицы силы постоянного электрического тока 1 -го разряда, соответствующий ГОСТ 8.022 в диапазоне значений от 4 до 20 мА;

• - рабочий эталон единицы частоты, соответствующий ГОСТ 8.129 в диапазоне значений от 1 до 15000 Гц.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке комплекса измерительновычислительного ТН-01, а также на пломбы в соответствии с требованиями к пломбировке, изложенными в описаниях типа на средства измерений, входящие в состав комплекса измерительно-вычислительного ТН-01, и давлением на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие технологические отверстия в монтажной плате шкафа, в соответствии с рисунком 2.

приведены в эксплуатационном документе.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10‘¹⁶ до 30 А

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ Р 8.674-2009 ГСИ. Общие требования к средствам измерений и техническим системам и устройствам с измерительными функциями

ГОСТ Р 8.883-2015 ГСИ. Программное обеспечение средств измерений. Алгоритмы обработки, хранения, защиты и передачи измерительной информации. Методы испытаний

Комплексы измерительно-вычислительные ТН-01. Технические условия. АКТН.421000.600ТУ

Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга») ИНН 5260900725

Адрес: 603028, Россия, г. Нижний Новгород, Комсомольское шоссе д. 4 а Юридический адрес: 603950, Россия, г. Нижний Новгород, пер. Гранитный, 4/1 Телефон: (831) 438-22-00, факс: (831) 438-22-05

Web-сайт: http://wmn-nn.transneft.ru

E-mail: referent@tw.transneft.ru

Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология») ИНН 7723107453

Адрес: 127254, Россия, г. Москва, ул. Добролюбова, д. 16, корп. 1

Телефон: (495) 950-87-00, факс: (495) 950-85-97

Web-сайт: www.centermo.transneft.ru

E-mail: cmo@cmo.transneft.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.310592 от 24.02.2015 г.
