Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» сентября 2017 г. №2051

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы контрольно-проверочные КПК-6

Назначение средства измерений

Комплексы контрольно-проверочные КПК-б (далее - комплексы) предназначены для воспроизведения и измерений электрических и неэлектрических величин: воспроизведения напряжения постоянного и переменного тока, электрического сопротивления постоянному току, измерений напряжения и силы постоянного тока, измерений напряжения, скважности, частоты и силы переменного тока, сопротивления постоянному току, ёмкости электрических цепей, температуры, угла поворота и механического вращения.

Описание средства измерений

Конструктивно комплекс состоит из шкафа системного (в котором расположены: оптипанель с монитором в сборе, компьютер, источник бесперебойного питания, программируемый источник питания, источник питания 115 В 400 Гц, блок вентиляторов и блок измерительный) и дополнительного оборудования, включающего в себя: клавиатуру, манипулятор типа «мышь», принтер лазерный, тумбу подкатную, стол рабочий «классик», освещение рабочей поверхности, мультиметр цифровой DM3068 RIGOL, комплект жгутов, коммутатор, подставку ПС-МСЛ, установку поворотную УПМ-1, установку поворотную УПМ-2, чемодан для УПМ-1 и УПМ-2, стойка стационарная СС-6, термостат ТС-6, установку проверочную УП АДП-4, ведомость эксплуатационных документов, компакт-диск с программным обеспечением и эксплуатационной документацией и пульт проверочный ПП-6.

Шкаф системный предназначен для конструктивного объединения оптипанели с монитором в сборе, компьютера, источника бесперебойного питания, программируемого источника питания, источника питания 115 В 400 Гц, блока вентиляторов и блока измерительного, обеспечения электрической коммутации вышеперечисленного оборудования, а также защиту от внешних воздействующих факторов.

Оптипанель с монитором в сборе предназначена для считывания измерительной и прочей информации оператором.

Блок измерительный предназначен для воспроизведения электрических сигналов и измерений параметров электрических сигналов от объектов контроля (ОК).

Мультиметр цифровой DM3068 предназначен для измерений параметров электрических сигналов ОК.

Установки поворотные УПМ-1 и УПМ-2 предназначены для воспроизведения угла поворота ОК при проведении соответствующих проверок.

Чемодан для УПМ-1 и УПМ-2 предназначен для защиты установок поворотных УПМ-1 и УПМ-2 от внешних воздействующих факторов в перерывах между проверками.

Стойка стационарная СС-6 предназначена для надежного закрепления ОК при проведении соответствующих проверок.

Термостат ТС-6 предназначен для обеспечения стабильности температурного режима ОК при проведении соответствующих проверок.

Установка проверочная УП АДП-4 предназначена для воспроизведения механического вращения ОК при проведении соответствующих проверок.

Пульт проверочный ПП-6 предназначен для коммутации комплекса со средствами поверки при проведении первичной и периодических поверок.

Функционально комплекс включает в себя измерительные каналы (ИК):

• - ИК воспроизведения напряжения переменного тока;

• - ИК воспроизведения напряжения постоянного тока;

• - ИК воспроизведения напряжения постоянного тока с регулировкой в заданном диапазоне напряжений;

• - ИК воспроизведения фиксированных напряжений постоянного тока;

• - ИК воспроизведения синхронных напряжений переменного тока;

• - ИК воспроизведения напряжения произвольной формы;

• - ИК воспроизведения сопротивления постоянному току;

• - ИК воспроизведения угла поворота;

• - ИК воспроизведения частоты вращения;

• - ИК напряжения произвольной формы;

• - ИК напряжения переменного тока;

• - ИК электрической ёмкости;

• - ИК сопротивления постоянному току;

• - ИК температуры;

• - универсальный ИК.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на воспроизведении питающих напряжений переменного тока с помощью цифро-аналоговых преобразователей (ЦАП), последующего усиления и преобразования выходного напряжения с помощью трансформатора.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на воспроизведении напряжения постоянного тока блоком питания постоянного тока с возможностью измерения постоянного тока в электрической цепи нагрузки и программным управлением по цифровому интерфейсу.

ИК воспроизведения напряжения постоянного тока с регулировкой в заданном диапазоне напряжений

Принцип действия ИК основан на воспроизведении напряжения постоянного тока с регулировкой в заданном диапазоне напряжений с помощью ЦАП с последующим усилением по мощности;

ИК воспроизведения фиксированных напряжений постоянного тока

Принцип действия ИК основан на воспроизведении напряжения постоянного тока с помощью стабилизатора напряжений;

ИК воспроизведения синхронных напряжений переменного тока

Принцип действия ИК основан на воспроизведении напряжения переменного тока с помощью ЦАП с последующим усилением выходного сигнала по мощности. Регулировка фазового сдвига напряжения переменного тока осуществляется программно путем временного сдвига между ИК.

ИК воспроизведения напряжения произвольной формы

Принцип действия ИК основан на воспроизведении напряжения переменного тока с помощью ЦАП с последующим усилением выходного сигнала по мощности. Регулировка параметров воспроизводимого напряжения переменного тока осуществляется программно.

ИК воспроизведения сопротивления постоянному току

Принцип действия ИК основан на воспроизведении эквивалентного электрического сопротивления путем управления ЦАП полевым транзистором с целью поддержания постоянными падения на нем напряжения и протекающего через него тока, соответствующих заданному сопротивлению. Максимальный ток через транзистор ограничен значением 150 мА.

ИК воспроизведения угла поворота

Принцип действия ИК основан на воспроизведении угла поворота вручную с визуальным контролем угла по лимбу поворотной установки.

ИК воспроизведения частоты вращения

Принцип действия ИК основан на воспроизведении механического вращения путем подачи команд на ЦАП сервоусилителя установки проверочной датчиков перегрузки и использования оптической обратной связи для стабилизации частоты вращения.

ИК напряжения произвольной формы

• Принцип действия ИК основан на измерении напряжения в цепях постоянного и переменного тока методом расчета среднего значения из массива мгновенных отсчетов аналого-цифрового преобразователя (АЦП). Измерение скважности напряжения переменного тока проводится методом подсчета меток времени с момента начала нарастающего фронта сигнала. Измерение частоты напряжения переменного тока проводится методом подсчета меток времени между событиями пересечения по нарастающему фронту мгновенного значения напряжения переменного тока и его средним значением.

ИК напряжения переменного тока

Принцип действия ИК основан на измерении напряжения в цепях переменного тока прямым методом расчета среднеквадратического значения из массива мгновенных отсчетов АЦП.

ИК электрической ёмкости

Принцип действия ИК основан на измерении емкости электрических цепей путем их включения в цепь задающего опорного генератора и измерении его частоты с последующим пересчетом.

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой. ИК гальванически изолированы друг от друга и от общего питания модулей.

ИК температуры

Принцип действия ИК основан на измерении температуры по 4-х проводной схеме датчиками типа РТ100. ИК гальванически изолированы друг от друга и от общего питания модулей.

универсальный ИК

Принцип действия ИК основан на измерении напряжения постоянного тока, напряжения переменного тока и силы переменного тока внешним цифровым мультиметром DM3068 RIGOL (per. №55023-13).

По условиям эксплуатации комплексы относятся к группе 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до 30 °C и относительной влажностью воздуха не более 80 % при температуре 25 °C без предъявлений требований по стойкости к механическим воздействиям.

Общий вид комплекса, обозначение места нанесения знака утверждения типа представлены на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунках 2 - 5.

Для защиты от несанкционированного доступа выполнено опломбирование клеймом ОТК:

• - блока питания - поверх винта крепления (рисунок 2);

• - блока измерительного - поверх верхних винтов крепления измерительных модулей (32 места) (рисунок 3);

• - компьютера - наклейками между верхней крышкой и шасси (рисунок 4);

• - пульта проверочного - поверх винтов крепления задней и боковых стенок (рисунок 5а, 56), поверх винтов крепления передней и боковых стенок (рисунок 5в, 5г), поверх винта крепления верхней крышки (рисунок 5в), поверх винта крепления нижней крышки (рисунок 5г).

Место нанесения знака утверждения типа

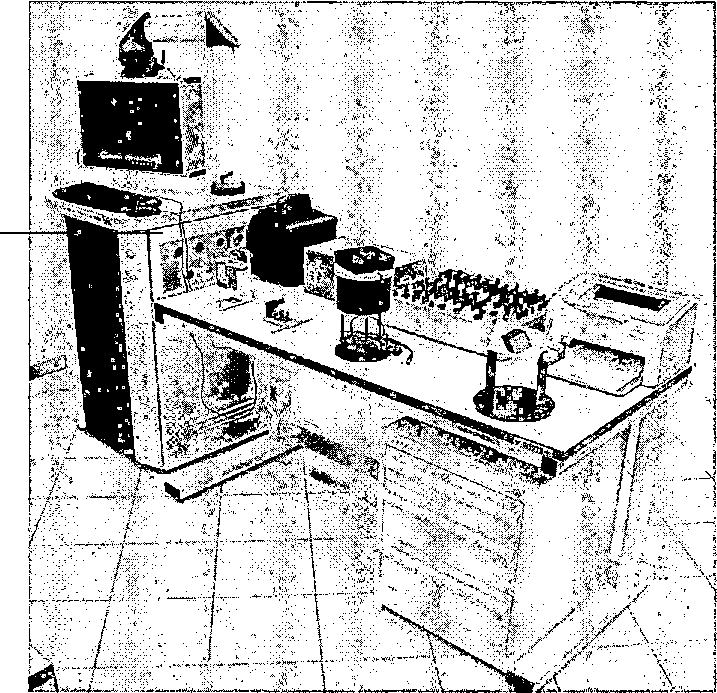

Рисунок 1 - Общий вид комплекса

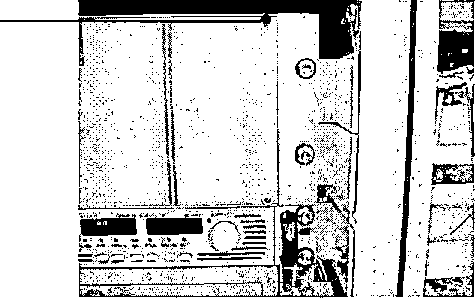

Рисунок 2 - Схема опломбирования блока питания

Места опломбирования

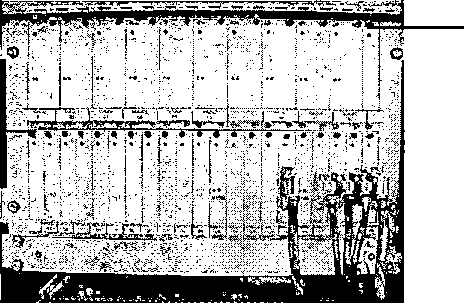

Рисунок 3 - Схема опломбирования блока измерительного

Место опломбирования

Рисунок 4 - Схема опломбирования компьютера

Место опломбирования

Место

опломбирования

Место

опломбирования

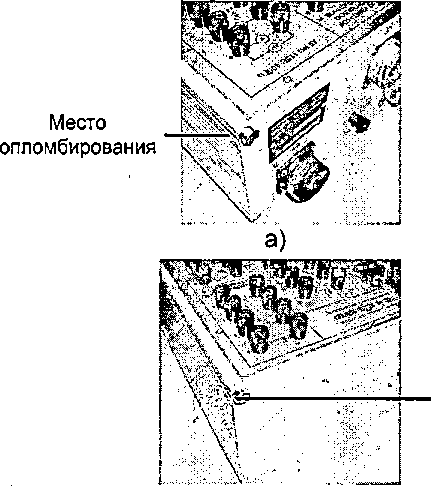

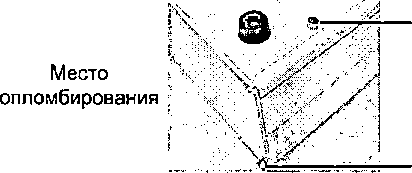

Рисунок 5 - Схема опломбирования пульта проверочного

Программное обеспечение

Метрологически значимая часть ПО комплексов представляет собой библиотеку подключения к измерительным платам и устройствам - файл KPK6Hardware.dll.

Идентификационные данные (признаки) метрологически значимой части ПО представлены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на идентификационный шильд на боковой стороне шкафа системного комплекса металлографическим способом и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплект поставки

Поверка

осуществляется по документу СПАН.441460.106 МП1 «Комплексы контрольно-проверочные КПК-6. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 01.09.2016 г. и ФГБУ «ГНМЦ» Минообороны России 22.08.2017 г.

Основные средства поверки:

• - вольтметр универсальный В7-78/1 (per. № 52147-12): диапазон измерений напряжения постоянного тока от 0 до 0,1 В, пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока ±(0,005 -10'²-иизм.+35 емр), где Иизм - измеренное значение напряжения постоянного тока, В; диапазон измерений напряжения постоянного тока от 0 до 10 В, пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока ±(0,0035-10"²-иизм.+5 емр), где Иизм - измеренное значение напряжения постоянного тока, В; диапазон измерений напряжения постоянного тока от 0 до 100 В, предел допускаемой основной абсолютной погрешности измерения напряжения постоянного тока ±(0,0045-10'²-иизм+6 емр), где иизм-измеренное значение напряжения постоянного тока, В; диапазон измерений напряжения переменного тока от 0 до 10 В, предел допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока в диапазоне частот от 10 Гц до 20 кГц ±(0,06-10‘²-иизм+300 емр), где ГГизм - измеренное значение напряжения переменного тока, В; диапазон измерений напряжения переменного тока от 0 до 100 В, предел допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока в диапазоне частот от 10 Гц до 20 кГц ±(0,06- 10‘²-иизм+300 емр), где иизм- измеренное значение напряжения переменного тока, В; диапазон измерений напряжения переменного тока от 0 до 750 В, пределы допускаемой основной абсолютной погрешности измерений действующего значения напряжения переменного тока в диапазоне частот 10 Гц-20 кГц ±(0,06-10‘²-иизм+300 емр), где иизм-измеренное значение напряжения переменного тока, В; диапазон измерения частоты напряжения переменного тока от 100,0000 до 999,9999 Гц, пределы допускаемой основной абсолютной погрешности измерений частоты напряжения переменного тока ±(0,01-10‘²-Fh3M.+1 емр), где Гизм-измеренное значение частоты напряжения переменного тока, Гц; диапазон измерений постоянного тока от 0 до 100 мА, предел допускаемой погрешности измерения постоянного тока ±(0,05-10'²-1изм+5 емр), где 1изм - измеренное значение постоянного тока, мА;

• - мультиметр цифровой APPA-207N (per. № 21179-07): диапазон измерений силы постоянного тока от 0 до 400 мА, пределы допускаемой погрешности измерений постоянного тока ±(0,004-1к+2 емр), где 1к - измеренное значение постоянного тока, мА; диапазон измерений силы постоянного тока от 0 до 10 А, пределы допускаемой погрешности измерений постоянного тока ±(0,008-1к±4 емр), где 1к - измеренное значение постоянного тока, А; диапазон измерений силы переменного тока от 0 до 400 мА, пределы допускаемой погрешности измерений ±(0,008-1к+8 емр), где 1к- измеренное значение переменного тока, мА;

• - частотомер электронно-счетный 43-85/3 (per. № 32359-06): диапазон измеряемых частот сигнала синусоидальной формы от 0,001 Гц до 150 МГц, основная относительная погрешность измерения частоты синусоидальных сигналов ±(6о+7-1О’⁹Лсч+5зап), где Зо - относительная погрешность по частоте внутреннего кварцевого генератора (не более ±1-10⁷ за год), Ззап-относительная погрешность, обусловленная системой запуска, ten - установленное время счета;

-измеритель нелинейных искажений С6-12 (per. № 10737-86): диапазон измерений Кг в диапазоне частот от 100 Гц до 19,9 кГц от 0,03 до 100%, пределы допускаемой основной абсолютной погрешности измерений ±(0,05-Кгд+0,02), где Кгд - значение измеряемого коэффициента гармоник, %;

-измеритель разности фаз Ф2-34 (per. №9512-84): диапазон измерений углов фазового сдвига от 0 до 360°, пределы допускаемой погрешности измерений углов фазового сдвига ±(0,1+10’⁷ F), где F - частота напряжения переменного тока, Гц;

• - магазин сопротивлений Р4831 (per. № 38510-08): диапазон воспроизведения сопротивления постоянному току от начального до 111111,1 Ом, среднее начальное значение сопротивления (Ro), Ом не превышает 0,021 Ом, пределы допускаемого отклонения действительного значения сопротивления от номинального значения, %, ±(0,02+2-10^_6(Rk/R-1)), где Rk - наибольшее значение сопротивления магазина, Ом, R - номинальное значение включенного сопротивления, Ом;

-генератор сигналов специальной формы АКИП-3409/2 (per. №53064-13): диапазон частот от 1 мкГц до 10 МГц, предел допускаемой абсолютной погрешности установки частоты ±1-1 О'⁴; диапазон установки значений размаха напряжения выходного сигнала на нагрузке 50 Ом от 2 мВ до 10 В; предел допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы на частоте 1 кГц на нагрузке 50 Ом ±(0,01-U+2mB) при U < 1 В, ±(0,01 • U+10 мВ) при U > 1 В, где U - установленное напряжение; длительность фронта и среза прямоугольного сигнала не более 12 нс; диапазон регулировки коэффициента заполнения прямоугольных импульсов от 10 до 90 % в диапазоне частот от 500 мкГц до 5 МГц;

• - измеритель LCR-816 (per. № 20187-05): диапазон измерений емкости от 400 до 6400 пФ/f, где f-частота измерения, Гц, предел допускаемой основной погрешности при включенном режиме стабилизации напряжения, включенном режиме «SLOW», частоте тест-сигнала 1 кГц и уровне тест-сигнала 1 В ±(0,06%+0,04%-(l+|D|)), где D-измеренный тангенс угла диэлектрических потерь;

• - уровень электронный Clinotronic PLUS (per. № 57059-14): диапазон измерений угла от минус 45 до 45°, пределы допускаемой абсолютной погрешности измерений угла ±3';

• - меры плоского угла призматические набор № 2 разряд 3 КТ 1 (ГОСТ 2875-88): диапазон воспроизведения угла от 0 до 90°, пределы допускаемой абсолютной погрешности воспроизведения угла ±8;

• - термостат металлоблочный Fast Cal Low (per. № 60142-15): диапазон воспроизведения температуры от минус 35 до 140 °C, пределы допускаемой абсолютной погрешности измерений температуры с термометром сопротивления PRT ±0,15 °C;

-прибор для измерения частоты вращения TESTO 465 (per. №48431-11): диапазон измерений скорости вращения от 1 до 99999 об/мин, предел допускаемой относительной погрешности ±0,02 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам контрольно-проверочным КПК-6

ГОСТРВ 20.39.304-98

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

СПАН.441460.106 ТУ Комплекс контрольно-проверочный КПК-6. Технические условия
