Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «29» апреля 2020 г. № 858

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока встроенные TAT

Трансформаторы тока встроенные TAT (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты.

Принцип действия трансформаторов основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю.

Трансформаторы состоят из металлического корпуса, внутри которого находятся одна или несколько (до пяти) вторичных обмоток - измерительных и/или защитных. Обмотки равномерно намотаны на ленточные тороидальные магнитопроводы и покрыты эпоксидным компаундом. Возможно обеспечение одного, двух или трех коэффициентов трансформации. Первичной обмоткой является токоведущая шина внутри ввода. Выводы вторичных обмоток и вывод заземления расположены в коробке вторичных выводов, закрытой крышкой с возможностью пломбирования.

Трансформаторы встроенного типа, устанавливаются снаружи на заземленных частях высоковольтных вводов КРУЭ серии PASS и выключателей DTB145.

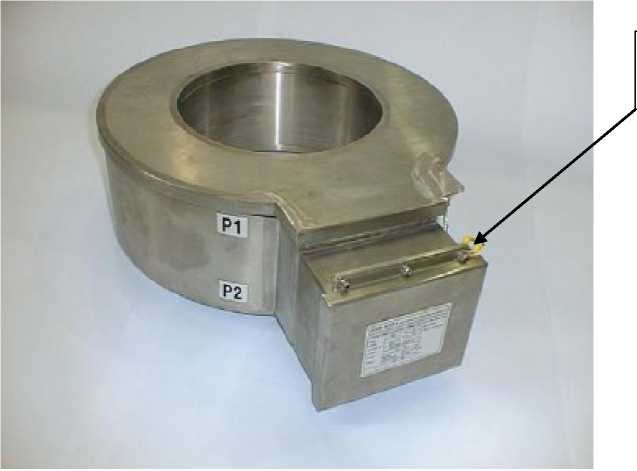

Общий вид трансформаторов с указанием места пломбирования представлен на

Место пломбирования

Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на табличку трансформатора наклейкой пленки и на паспорт, и руководство по эксплуатации - типографским способом.

Таблица 3 - Комплектность трансформаторов

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке и(или) паспорт.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Трансформаторы тока встроенные ТАТ» фирмы ABB Power Grids Italy S.p.A.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003 Трансформаторы тока. Методика поверки

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Фирма ABB Power Grids Italy S.p.A, Италия

Адрес: Via dei Ceramisti, Localita San Grato, 26900 Lodi, Italy Телефон (факс): +39 (0371) 452469 (+39 (0371) 452306)

ГЦИ СИ ФГУП «ВНИИМС»

Адрес: 119361, Москва, Г-361, ул.Озерная, 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437 56-66 E-mail: office@vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.

В части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6. Телефон: +7 (495) 775-48-45, +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: http://www.prommashtest.ru

Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.312126 от 29.03.2017 г.

МИНИСТЕРСТВО ПГОМЬШ1ЛЕННОСГИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 апреля 2020 г.                                                    858_____

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 42609 «Трансформаторы тока встроенные ТАТ» и внесении изменений в описание типа'

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «АББ Электрические сети» от 27 марта 2020 г. № 0361-ОС и № 0360-ОС, приказываю:

• 1. Внести изменения в описание типа на трансформаторы тока встроенные ТАТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номеров 29838-11, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Переоформить свидетельство об утверждении типа № 42609 «Трансформаторы тока встроенные ТАТ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 29838-11, в связи с переименованием изготовителя с «ABB S.p.A - Power Products Division, Unita Operativa Adda - HV», Италия на «ABB Power Grids Italy S.p.A», Италия.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
