О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 880 от 31.05.2021
№ 880
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за исполнением настоящего приказа возложить
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021
^.В.Кулешов
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 880
Лист № 1
Всего листов 33
Регистрационный № 67039-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительно-управляющие ExperionPKS, ExperionHS, PlantCruise by Experion
Назначение средства измеренийСистемы измерительно-управляющие ExperionPKS, ExperionHS, PlantCruise by Experion (далее - системы) предназначены для измерений аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, электрического сопротивления постоянному току, в том числе выходных сигналов от термопар и термопреобразователей сопротивления, а также приёма и обработки дискретных сигналов, регулирования на основе измерений параметров технологического процесса, выдачи сигналов сигнализации, формирования управляющих аналоговых и дискретных сигналов.
Описание средства измеренийПринцип действия систем заключается в аналого-цифровом преобразовании сигналов напряжения и силы постоянного тока, электрического сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления поступающих с соответствующих вычислителей, корректоров, расходомеров, счетчиков и датчиков, и других приборов, контроле полученных значений, их обработке и хранении, с последующей передачей в информационные системы, а также цифро-аналоговом преобразовании в сигналы напряжения и силы постоянного тока.
Системы представляют собой измерительно-вычислительные и управляющие комплексы и включают в себя следующие измерительные компоненты:
-
1. Измерительные каналы контроллеров противоаварийной защиты FSC (см. таблицу 3);
-
2. Измерительные каналы контроллеров противоаварийной защиты Safety Manager (см. таблицу 4);
-
3. Измерительные каналы высокопроизводительного менеджера процесса HPM (см. таблицу 5);
-
4. Измерительные каналы контроллеров С200 и С300, имеющие корпусное исполнение, в составе следующих модулей аналогового ввода/вывода:
-
- серии Chassis I/O Modules - Series A: модули, устанавливаемые в семейство шасси (см. таблицу 6);
-
- серии I/O Modules - Series C: модули, предназначенные для использования только с контроллерами С300 (см. таблицу 7);
-
5. Измерительные каналы контроллеров С300 (серия 8) (см. таблицу 8);
-
6. Измерительные каналы контроллеров ControlEDGE НС 900 (см. таблицу 9);
-
7. Измерительные каналы контроллеров ControlEdge PLC (см. таблицу 9);
-
8. Измерительные каналы контроллеров MasterLogic (см. таблицы 10-11);
-
9. Измерительные каналы удаленного контроллера ControlEDGE RTU2020 (см. таблицу
-
10. Измерительные каналы удалённого контроллера RC500 RTU (см. таблицу 13);
-
11. Измерительные каналы модулей OneWireless XYR6000 (см. таблицу 14).
Измерительные каналы контроллеров C200, С300, HPM, FSC, SM могут комплектоваться преобразователями измерительными серий MTL45xx, MTL55xx,
регистрационный номер в Федеральном информационном фонде 63282-16; преобразователями измерительными серий MTL4500, MTL4600, MTL5500, регистрационный номер в Федеральном информационном фонде 39587-14; преобразователями измерительными MTL4500, MTL5500, регистрационный номер в Федеральном информационном фонде 39587-08, фирмы «Measurement Technology Limited», Великобритания, (далее - преобразователи измерительные), в том числе и в составе специализированных терминальных панелей FTA. Метрологические характеристики измерительных каналов контроллеров указаны без учета метрологических характеристик преобразователей.
В состав системы входят: платформы прикладных задач (АРР, eServer, среды управления прикладными задачами ACE), предназначенные для выполнения сложных вычислительных, прикладных задач и алгоритмов управления, непосредственно соединенных с технологическим процессом; менеджер цифрового видео (DVM), NIM, исторический модуль (НМ), предназначенный для работы в локальной сети управления LCN и обеспечивающий хранение конфигурации системы и истории процесса, устройство долговременной и детальной историзации PHD; серверы ExperionPKS и Experion for TPS (ESV-T) (возможны в резервированном варианте), обеспечивающие хранение программного обеспечения ExperionPKS, конфигурации системы, базы данных, журналов сигнализаций и действий операторов; управляющие сети UCN, ControlNet, Ethernet, отказоустойчивой сети Ethernet Honeywell (FTE), по которым осуществляется передача данных; операторские станции, обеспечивающие визуальное представление информации о технологическом процессе и интерфейс человек/машина для оперативного управления процессом: операторские станции Experion - Flex (ES-F), Experion - Console (ES-C), Experion - Console Extension (ES-CE), Experion - TPS (ES-T), мобильная станция PKS, глобальная пользовательская станция GUS, в исполнении ICON-консоль, пользовательская станция Orion Console, станция для совместной работы Collaboration station, Z-консоль, EZ-консоль, а также программное обеспечение ExperionPKS, ExperionHS, ExperionLS, PlantCruise by Experion.
Системы построены на базе общей платформы Experion и отличаются ограничениями по количеству рабочих станций и по количеству подключаемых контроллеров.
Структурные схемы систем представлены на рисунках 1-3.
Заводской номер (в формате: номер проекта/название шкафа) наносится на наклейку типографским методом в виде буквенно-цифрового кода. Место наклейки - внутренний левый верхний угол двери шкафа.
Для защиты от несанкционированного доступа составные части систем размещаются в системных шкафах, двери шкафов закрываются на замок. Ключ от замка хранится у ответственного представителя пользователя. Системные шкафы размещаются в специальных помещениях, куда запрещен несанкционированный доступ. Доступ к программному обеспечению защищен паролями с распределением по уровням доступа. Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование составных частей систем (модулей и т.д.) не производится. Конструктивное исполнение модулей не предполагает их настройку или калибровку, которые выполняются на заводе изготовителе. При выходе из строя модули ремонту не подлежат и заменяются на исправные.
Корпоративные
Управление активами Asset Manager
Бизнес-приложения Business FLEX POMS OptiVision
Единое хранилище данных' Jniformance®
Web-сервер безопасного доступа к данным процесса
Клиентский доступ к eServer, Workcenter и продвинутым приложениям Web Browser
Интегрированные решения по безопасности Enterprise Building Integrator®
Многомерное управление и оптимизация
Управление сигнализациями Alarm Configuration Manager Alarm and Event Analysis
Интегрированное видео Digital Video Manager
Управление жизненным циклом предприятия
Управление потоками сырья и продукции Blending and Movements Automatic Teminal Automation Solutions
Интегрирован супервизорно управлениеАСЕ
беспроводная сеть OneWir
Базовый контроллер
интеграция интеллектуальных полевых устройств
Измерение уровня SmartRadar FlexLine
Менеджер процесса
Защита инвестиций для систем TPS/TDC3000®

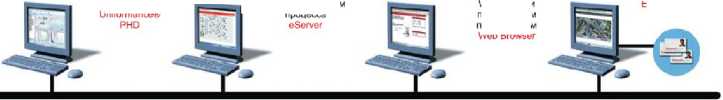

Рисунок 1 - Системы измерительно-управляющие ExperionPKS
Сеть управления процессом
Регулирование, последовательное управления, управление с прогнозом по модели C300/C200 & Profit® Loop
Резервированный и удаленный ввод/вывод
Сервер ExpeiionHS
Experion Station Alarm Management
ASM® Operator
Контроль и управление качеством Quality Control System
Интеграция системы Experion TPS
Аналоговое и дискретное управление НС900 Hybrid Controller
UDC,DPR,DR UMC300 A-BPLC Modbus
резервирование
Serial
Станция оператора
интерфейс опретора интеграция видео отчеты
журналы
е-Сервер
ML-200 (резервированная и нерезервированная сеты
С70 (резервированныая и нерезервированная сеть)
С50 СЗОI нерезервированная сеть)
C70R (резервмрованныая и
нерезервированная сеть)

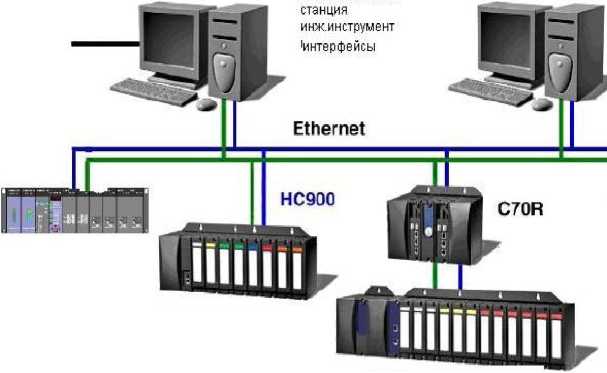

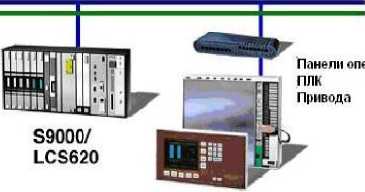

Рисунок 2 - Системы измерительно-управляющие ExperionHS
Упра
Business Flex POMS, OptiVISION
Модуль
Рисунок 3 - Системы измерительно-управляющие PlantCruise by Experion
Операторская станция Direct
Операторская станция Direct
Инженерные станции (с резервированием)
Safety Manager
Системы измерительно-управляющие ExperionPKS, ExperionHS, PlantCruise by Experion построены на базе комплекса технических средств, включающих в себя резервированный сервер (сервера) Experion, станции Experion, контроллеры и сети управления FTE. При этом программное обеспечение (далее - ПО) «Experion» имеет архитектуру клиент-сервер и состоит из нескольких программных компонентов, обеспечивающих выполнение различных функций системы, часть компонентов системы устанавливается опционально.
В базовый состав ПО «Experion»: входят следующие программные компоненты:
-
- «Configuration Studio». Программная среда, обеспечивающая доступ к набору средств конфигурирования. Инструменты и приложения для конфигурирования реализуют создание модели предприятия, конфигурирование компонентов оборудования, создание алгоритмов управления для контроллеров, настройки различных компонентов вывода информации и создание пользовательских мнемосхем.
-
- «Программное обеспечение сервера Experion». Поддерживает связь с сетью управления процессом, обеспечивая в реальном времени запись в базы данных на SQL-сервере данных, принятых от приборов учета, групп телеинформации и обработанных программой «Расчётное Ядро», предоставляет данные локальным или сетевым клиентам, выполняет ряд вспомогательных функций: создание резервных копий баз данных, очистку баз от устаревшей информации и другие.
-
- «Программное обеспечение станции Experion». Обеспечивает конфигурирование в оперативном режиме базы данных реального времени, уведомляет о деятельности системы, включая сигнализацию и системные события, предоставляет детальное и обзорное отображение данных процесса, автоматически исполняет запланированные задачи.
На сервере Experion и рабочей станции Experion установлены универсальные программные компоненты и модули (службы).
Метрологически значимые части ПО «Experion»:
-
- Experion PKS Control Data Access Server - служба получения и передачи данных с внешних контроллеров;
-
- Experion PKS EMDB Server - служба загрузки базы данных текущей конфигурации модели предприятия;
-
- Experion PKS ER Server - служба загрузки базы данных инженерного репозитория;
-
- Experion PKS GCL Name Server - служба имен системы клиент - сервис;
-
- Experion PKS Server Operator Management - служба управления паролями доступа;
-
- Experion PKS Server System - основная служба запуска системных приложений;
-
- Experion PKS System Repository - служба загрузки базы данных процессов;
-
- Safety Builder - основная служба для конфигурирования и оперативного мониторинга подсистемы Safety Manager.
Идентификационные данные метрологически значимого ПО приведены в таблицах 1-2.
В ПО «Experion» защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:
-
- автоматическим контролем целостности метрологически значимой части ПО;
-
- защитой записей об информации, хранимой в базе данных;
-
- контролем целостности данных в процессе выборки из базы данных;
-
- автоматической фиксацией в журнале работы факта обнаружения дефектной информации в базе данных;
-
- автоматическим контролем доступа к хранимой информации, согласно роли оператора, используемых стратегий доступа и имеющихся у оператора прав;
-
- настройкой доступа, для фиксации в журналах работы фактов (не)успешного доступа пользователей к хранимой информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Experion PKS Control Data Access Server |
Experion PKS EMDB Server |
Experion PKS ER Server |
Experion PKS GCL Name Server | |
|
Идентификационное наименование ПО |
pscdasrv.exe |
EMDBServer. exe |
ErServer.exe |
glcnameserver. exe |
|
Номер версии (идентификационный номер) ПО |
3xx.x; 4xx.x; 5xx.x | |||
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
|
Примечания:
| ||||
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Experion PKS Server Operator Management |
Experion PKS Server System |
Experion PKS System Repository |
Safety Builder | |
|
Идентификационное наименование ПО |
Hsc_oprmgmt.exe |
HSCSERVER_ Servicehost.exe |
SysRep.exe |
SafetyBuilder.exe |
|
Номер версии (идентификационный номер) ПО |
3xx.x; 4xx.x; 5xx.x |
1xx.x; 2xx.x | ||
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
|
Примечания:
| ||||
Основные метрологические характеристики измерительных каналов (далее - ИК) систем приведены в таблицах 3 - 15.
Таблица 3 - Измерительные каналы контроллеров противоаварийной защиты FSC
|
Модули |
Диапазон сигналов |
Пределы допускаемой приведенной (у) погрешности в рабочих условиях измерений | |
|
На входе |
На выходе | ||
|
10102/1/1, 10102/1/2, 10102/2/1 совместно с терминальными панелями FS-TSAI-0410, FS-TSAI-1620m |
от 0 до 2 В |
10 бит |
±0,75 % |
Продолжение таблицы 3
|
Модули |
Диапазон сигналов |
Пределы допускаемой приведенной (у) погрешности в рабочих условиях измерений | |
|
10102/А/1, 10102/А/2, 10102/А/3, 10102/А/4, 10102/А/5 |
от 0 до 10 мА от 2 до 10 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 2 В |
±0,25 % |
|
10105/2/1 совместно с терминальными панелями FTA-T-14 FTA-T-16 FTA-T-18 FTA-T-19 FS-TSFIRE-1624 FS-TSGAS-1624 FS-TSHART-1620m |
от 0 до 4 В |
12 бит |
±0,25 % |
|
10105/А/1 |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 3,3 В от 0,66 до 3,3 В |
±0,75 % |
|
10205/1/1, 10205/2/1 совместно с терминальными панелями FS-TSAO-0220m |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,75 % |
Таблица 4 - Измерительные каналы контроллеров противоаварийной защиты Safety Manager
(FC-QPP-000x, FC-SCNT0x)
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) погрешности в рабочих условиях измерений | |
|
На входе |
На выходе | ||
|
Fx-SAI-1620m совместно с терминальными панелями Fx-TSAI-1620m Fx-TSGAS-1624, Fx-TSGASH-1624, Fx-TSFIRE-1624 |
от 0 до 4,1 В |
12 бит |
±0,25 % |
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) погрешности в рабочих условиях измерений | |
|
На входе |
На выходе | ||
|
Fx-SAI-1620m совместно c преобразователем BSAI-1620mE или без него, и терминальными панелями Fx-TSHART-1620m FC-GMLA16 FC-GMHA16 |
от 0 до 25 мА |
12 бит |
±0,25 % |
Продолжение таблицы 4
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) погрешности в рабочих условиях измерений | |
|
Fx-SAI-0410 совместно c преобразователями BSAI-0420ml BSAI-0420mE BSAI-0405E BSAI-0410E, или без них, и с терминальной панелью TSAI-0410 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
12 бит |
±0,75 % |
|
Fx-BSAI-0420mI, Fx-BSAI-0420mE, Fx-BSAI-0405E, Fx-BSAI-0410E, Fx-BSDIL-0426 |
от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В |
от 0 до 2 В |
±0,25 % |
|
Fx-BSAI-1620mE |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 3,3 В от 0,66 до 3,3 В |
±0,25 % |
|
Fx-SAO-0220m совместно с терминальными панелями Fx-TSAO-0220m, FC-TSAOH-0220m |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,75 % |
|
FC-RUSIO-3224, FC-RUSLS-3224, FC-PUIO01, совместно с терминальными панелями FC-IOTA-R24, FC-IOTA-NR24, FC-TUIOxx | |||
|
AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,15 % |
|
AO |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,5 % |
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) погрешности в рабочих условиях измерений |
|
Примечание: 1) - в наименованиях модулей / терминальных панелей буква «x» обозначает: S - модули / терминальные панели без конформного покрытия; C - модули / терминальные панели с конформным покрытием | ||
Таблица 5 - Измерительные каналы контроллеров высокопроизводительного менеджера процесса HPM
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у), относительной (6) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (y), относительной (6) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
HLAI (MC/MU-PAIH03) совместно с терминальными панелями MC/MU-TAIH02 MC/MU-TAIH03 MC/MU-TAIH14, MC/MU-TAIH12 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH22 MC/MU-TAIH23 MC/MU-TAIH52 MC/MU-TAIH53 MC/MU-TAIH54 MC/MU-TAIH62 MC/MU-GAIH22 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH83 MC/MU-GAIH84 MC/MU-GAIH92 |
от 0 до 5 В от 1 до 5 В от 0,4 до 2 В от 4 до 20 мА |
16 бит |
±0,075 % (у) |
±0,15 % (y) |
Продолжение таблицы 5
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у), относительной (6) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (y), относительной (6) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
HARTHLAI (MC/MU-PHAI01) совместно с терминальными панелями MC/MU-TAIH04 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH54 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH22 |
от 0 до 5 В от 1 до 5 В от 0,4 до 2 В от 4 до 20 мА |
16 бит |
±0,075 % (y) |
±0,15 % (y) |
|
LLAI (MC/MU-PAIL02) совместно с терминальными панелями MC/MU-TAIL02, MC/MU-TAIL03 |
от 0 до 5 В от 0 до 100 мВ |
15 бит |
±0,05 % (y) или ±0,075 % (6) (большее значение) | |
|
Термопреобразователи сопротивления Pt 100 DIN (4376) от -200 до +850 ОС Pt 100 JIS (C-1604) от -200 до +850 ОС Ni 120 (Ed 7) от -20 до +250 ОС Cu 10 (SEER) от -20 до +250 ос |
15 бит |
±(0,000571) + 0,5) ос (Д) или ±(0,000757и 1) + 0,5) ос (Д) (большее значение) | ||
|
Термопары типа J: от -100 до +750 ОС K: от 0 до +1100 ОС E: от -150 до +500 ОС T: от -200 до +300 ОС В: от +600 до +1650 ОС S: от +550 до +1500 ОС R: от +550 до +1500 ос |
15 бит |
±(0,000571) +1,4) ос (Д) или ±(0,000757и 1)+1,4) ос (Д) (большее значение) | ||
Продолжение таблицы 5
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у), относительной (6) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (у), относительной (6) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
LLMUX (MC/MU-PLAM02) совместно с терминальными панелями MC/MU -TAMR04, MC/MU-TAMT04, MC/MU-TAMT14 |
от 0 до 5 В от 0 до 100 мВ |
14 бит |
±40 мкВ (Д) |
±30 млн-1 (Д)/ос |
|
Термопреобразователи сопротивления Pt 100 DIN (4376) от -200 до +850 ОС Pt 100 JIS (C-1604) от -200 до +850 ОС Ni 120 (Ed 7) от -20 до +250 ОС Cu 10 (SEER) от -20 до +250 ос |
± 0,5 ос (Д) | |||
|
Термопары типа J: от -100 до +750 ОС K: от 0 до +1100 ОС E: от -150 до +500 ОС T: от -200 до +300 ОС В: от +600 до +1650 ОС S: от +550 до +1500 ОС R: от +550 до +1500 ос |
± 1,5 ос (Д) | |||
|
RHMUX (MC/MU-PRHM01) совместно с терминальной панелью MC-GRMT01 |
от 0 до 100 мВ |
15 бит |
±0,075 % (у) |
±30 млн-1 (Д)/ос |
|
Термопары типа J: от -100 до +750 ос K: от 0 до +1100 ос E: от -150 до +500 ос T: от -200 до +300 ос В: от +600 до +1650 ос S: от +550 до +1500 ос R: от +550 до +1500 ос |
± (0,0005-7’1)1 + + 0,5) ос (Д) | |||
Продолжение таблицы 5
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у), относительной (6) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (y), относительной (6) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
АО (MC/MU-PHAO01) совместно с терминальными панелями MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-GHAO21 |
11 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (y) |
±0,02 % (у)ЛС |
|
АО (MC/MU-PAOX03) совместно с терминальными панелями MC/MU-TAOX02, MC/MU-TAOX12, MC/MU-TAOX52, MC/MU-GAOX02, MC/MU-GAOX12, MC/MU-GAOX72, MC/MU-GAOX82 |
11 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,02 % (у)/оС |
Продолжение таблицы 5
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у), относительной (6) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (у), относительной (6) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
АО (МС/ MU-PAOY22) совместно с терминальными панелями MC/MU-TAOY22, MC/MU-TAOY23, MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY52, MC/MU-TAOY53, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-THAO11, MC/MU-GHAO11, MC/MU-GHAO21 |
11 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,45 % (у) |
±0,025 % (y)/°C |
|
Примечание: 1) T - полная шкала измерений температуры, Ти - измеренное значение температуры, °С |
°С; | |||
Таблица 6 - Измерительные каналы контроллеров С200/С300 (модули Chassis I/O Modules -Series A)
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
TC/TK-IAH061 |
±10,5 В от 0 от 5,25 В от 0 до 10,5 В |
15 бит + знак 16 бит 16 бит |
±0,1 % (y) |
±(2 мкВ+35 млн-1)/°С |
|
от 0 до 21 мА |
16 бит |
±0,15 % (Y) |
±(8 мкА+45 млн-1)/°С | |
|
TC/TK-OAH061 |
13 бит |
от 0 до 21 мА |
±0,1 % (y) |
±(1 мкА+60 млн-1)/°С |
|
TC/TK-OAV061 |
14 бит |
±10,5 В |
±0,1 % (Y) |
±(60 мкВ+50 млн-1)/°С |
Продолжение таблицы 6
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
TC/TK-OAV061 |
±10,5 В |
14 бит |
±0,1 % (Y) |
±(60 мкВ+50 млн-1)/°С |
|
TC/TK-IXL061 TC/TK-IXL062 |
от -12 до +78 мВ от -12 до +30 мВ Термопары типа B, E, J, K, R, S, T, N, С |
16 бит |
±(0,001-1 + +90 мкВ) (Д) ±(0,001-1 + +42 мкВ) (Д) |
±(0,5 мкВ+65 млн-1)/°С |
|
TC/TK-IXR061 |
от 1 до 487 Ом от 2 до 1000 Ом от 4 до 2000 Ом от 8 до 4020 Ом Термопреобразова тели сопротивления типов Pt 100, Pt 200, Pt 500, Pt 1000 (W100 2)=1,385; W100 2)=1,391); Ni 120 (W100 2)=1,672); Ni 100, Ni 120, Ni 200, Ni 500 (W100 2)=1,618); Си 10 |
16 бит |
±0,1 % (Y) |
±(10 мОм+50 млн-1)/°С |
|
TC/TK -IAH161 |
±10,25 В от 0 до 5,125 В от 0 до 10,25 В |
16 бит |
±0,05 % (y) |
±(90 мкВ+15 млн-1)/°С |
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
от 0 до 20,5 мА |
±0,15 % (у) |
±(0,36 мкА+20 млн-1)/°С | ||
|
TC/TK-OAV031 |
±10,4 В |
16 бит |
±0,05 % (y) |
±(50 мкВ+25 млн-1)/°С |
|
TC/TK-OAV081 |
±10,4 В |
16 бит |
±0,05 % (y) |
±(50 мкВ+25 млн-1)/°С |
|
TC/TK-OAV081 |
от 0 до 21 мА |
15 бит |
±0,05 % (y) |
±(0,1 мкА+50 млн-1)/°С |
|
±10,25 В от 0 до 5,125 В от 0 до 10,25 В |
16 бит |
±0,05 % (y) |
±(90 мкВ+15 млн-1)/°С | |
|
от 0 до 21 мА |
±0,15 % (y) |
±0,3 % (y) | ||
|
TC/TK-HAO081 |
16 бит 15 бит |
±10,4 В от 0 до 10,25 В |
±0,1 % (y) |
±(50 мкВ+20 млн-1)/°С |
|
15 бит |
от 0 до 21 мА |
±0,15 % (y) |
±(0,2 мкА+30 млн-1)/°С | |
|
TC/TK-MDP081 |
от 0 до 35 В от 0 до 100 кГц |
32 бит |
±1 имп. (Д) в рабочих условиях | |
Продолжение таблицы 6___________________________________________________________
Примечания:
-
1) U- полная шкала измерений напряжения, мВ;
-
2) Wioo - отношение сопротивления термопреобразователя сопротивления при +100 °С к электрическому сопротивлению постоянному току при 0 °С
Таблица 7 - Измерительные каналы контроллеров С300 (Модули серии С - Series C I/O Modules)
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (y) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
HLAI xC-PAIX01 xC-PAIX02 совместно с терминальными панелями xC-TAIX01 xC-TAIX11 xC-TAID01 xC-TAID11 xC-GAIX11 xC-GAIX21 |
от 0,4 до 2 В от 0 до 5 В от 1 до 5 В |
16 бит |
±0,075 % (y) |
±0,0036 % (y)/°C |
|
от 4 до 20 мА | ||||
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Л) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
HLAI HART xC-PAIH01 xC-PAIH02 совместно с терминальными панелями xC-TAIX01 xC-TAIX11 xC-TAID01 xC-TAID11 xC-GAIX11 xC-GAIX21 |
от 0,4 до 2 В от 0 до 5 В от 1 до 5 В |
16 бит |
±0,075 % (у) |
±0,0036 % (y)/oC |
|
от 4 до 20 мА | ||||
|
HLAI HART xC-PAIH51 совместно с терминальными панелями xC-TAIX51 xC-TAIX61 xC-GAIX11 xC-GAIX21 |
от 4 до 20 мА |
16 бит |
±0,075 % (у) |
±0,0036 % (у)/оС |
Продолжение таблицы 7
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Л) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
HLAI xC-PAIN01 совместно с терминальными панелями xC-TAIN01 xC-TAIN11 xC-GAIX11 xC-GAIX21 xC-TAIX51 |
от 4 до 20 мА |
16 бит |
±0,075 % (у) |
±0,0036 % (у)/оС |
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
xC-PUIO01 совместно с терминальными панелями xC-TUIO01 xC-TUIO11 xC-HUIO11 | ||||
|
AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % (Y) |
±0,002 % (y)/°C |
|
AO |
12 бит |
от 4 до 20 мА от 0 до 23 мА |
±0,5 % (Y) |
±0,001 % (y)/°C |
|
xC-PUIO31 совместно с терминальными панелями xC-TUIO31 xC-TUIO41 | ||||
|
AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % (Y) |
±0,0036 % (y)/°C |
|
AO |
12 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (y) |
±0,007 % (y)/°C |
|
Pulse Input xC-PPIX01 совместно с терминальными панелями xC-TPIX01 xC-TPIX11 |
от 0 до 35 В от 0 до 100 кГц |
32 бит |
±1 имп. (Д) в рабочих условиях | |
Продолжение таблицы 7
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (Y) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
AO HART xC-PAOH01 совместно с терминальными панелями xC-TAOX01 xC-TAOX11 xC-GAOX11 xC-GAOX21 |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,005 % (у)/ оС |
|
AO xC-PAON01 совместно с терминальными панелями xC-TAON01 xC-TAON11 xC-GAOX11 xC-GAOX21 |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,005 % (у)/ °C |
|
AO xC-PAOX01 совместно с терминальными панелями xC-TAOX01 xC-TAOX11 xC-GAOX11 xC-GAOX21 xC-TAIX51 |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
± 0,005 % (у)/оС |
|
HLAO HART xC-PAOH51 совместно с терминальными панелями xC-TAOX51 xC-TAOX61 |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,005 % (у)/ ос |
Продолжение таблицы 7
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
LLMUX xC-PAIM01 совместно с терминальными панелями xC-TAIM01 MC -TAMR04 МС-ТАМТ04 МС-ТАМТ14 |
от -20 до +100 мВ |
14 бит |
±0,05 % (y) |
±20 млн-1 (Л)/ ОС |
|
Термопары 2) типа J: от -200 до +1200 ОС K: от -100 до +1370 ос E: от -200 до +1000 ОС T: от -230 до +400 ОС В: от +100 до +1820 ОС S: от 0 до +1700 ОС R: от 0 до +1700 ос | ||||
|
Термопреобразователи сопротивления типа: Pt 100 DIN (4376) от -180 до +800 ос, Pt 100 JIS (C-1604) от -180 до +650 ос, Ni 120 (Ed 7) от -45 до +315 ос; Cu 10 (SEER) от -20 до +250 ос | ||||
|
LLAI xC-PAIL51 совместно с терминальной панелью xC-TAIL51 |
от -20 до 100 мВ |
14 бит |
±0,05 % (y) |
±20 млн-1 (Д)/ ОС |
|
Термопары типа: J: от -200 до +1200 ос K: от -100 до +1370 ос E: от -200 до +1000 ос T: от -230 до +400 ос В: от +100 до +1820 ос S: от 0 до +1700 ос R: от 0 до +1700 ос | ||||
|
Термопреобразователи сопротивления типа Pt 100 DIN (4376): от -180 до +800 ос Pt 100 JIS (C-1604): от -180 до +650 ос Ni 120 (Ed 7): от -45 до +315 ос Cu 10 (SEER): от -20 до +250 ос | ||||
Продолжение таблицы 7
|
Модули 1) |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
CC-PSV201 совместно с терминальной панелью CC-TSV211 | ||||
|
AI |
от 4 до 20 мА от 0,4 до 2 В от 0 до 5 В от 1 до 5 В |
16 бит |
±0,075 % (y) |
±0,0036 % (y)/ °С |
|
AO |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,005 % (у)/ °С |
|
CC-PSP401 совместно с терминальной панелью CC-TSP411 | ||||
|
Импульсный вход |
от 0 до 35 В от 0 до 100 кГц |
32 бит |
±1 имп. (Д) в рабочих условиях | |
|
AI |
от 4 до 20 мА от 0,4 до 2 В от 0 до 5 В от 1 до 5 В |
16 бит |
±0,075 % (y) |
±0,0036 % (y)/ °С |
|
AO |
14 бит |
от 4 до 20 мА от 2,9 до 21,1 мА |
±0,35 % (у) |
±0,005 % (у)/ °С |
Примечания:
-
1) В наименованиях модулей/терминальных панелей буква «x» обозначает тип модуля ввода-вывода:
С - модуль серии С (тип Mark I);
D - модуль серии С (тип Mark II);
Возможно использование модулей и терминальных панелей в отличных от указанных в таблице сочетаниях.
-
2) Погрешность модулей MC-TAMR04, MC-TAMT04, MC-TAMT14 указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±1 °С
Таблица 8 - Измерительные каналы контроллеров С300 (серия 8)
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (y) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
8C-PAINA1 8U-PAINA1 8C-PAIHA1 8U-PAIHA1 |
от 4 до 20 мА |
16 бит |
±0,075 % (у) |
±0,15 % (y) |
|
8C-PAIMA1 8U-PAIMA1 |
от -20 до 100 мВ |
16 бит |
±0,05 % (y) |
±0,02 % (y)/10 °С |
|
Термопары^ типа J: от -200 до +1200 °С |
±0,7 °С (Д) | |||
|
К: от -100 до +1370 °С |
±1,0 °С (Д) | |||
|
Е: от -200 до +1000 °С |
±0,7 °С (Д) | |||
|
Т: от -230 до +400 °С |
±1,1 °С (Д) | |||
|
В: от +100 до +1820 °С |
±0,86 °С (Д) | |||
|
S: от 0 до +1700 °С |
±1,1 °С (Д) | |||
|
R: от 0 до +1700 °С |
±1,1 °С (Д) | |||
|
Термопреобразователи сопротивления типа Pt100: от -180 до +800 °С |
±0,44 °С (Д) | |||
|
8C-PAIH54 8U-PAIH54 |
от 1 до 5 В |
16 бит |
±0,075 % (y) |
±0,15 % (y) |
|
от 4 до 20 мА | ||||
|
8C-PAONA1 8U-PAONA1 8C-PAOHA1 8U-PAOHA1 |
16 бит |
от 4 до 20 мА |
±0,2 % (y) |
±0,3 % (y) |
|
8C-PDIPA1 8U-PDIPA1 |
от 0 до 1 кГц |
32 бит |
±1 имп. (Д) в рабочих условиях | |
|
Примечание: 1) - Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °С | ||||
Таблица 9 - Измерительные каналы контроллеров ControlEDGE НС 900, ControlEdge PLC
|
Модуль 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) или абсолютной (Д) погрешности | |
|
На входе |
На выходе | ||
|
900A01-xxxx |
Термопары 2) типа В: от -18 до +41 °С |
15 бит |
не нормируется |
|
от +41 до +66 °С |
±30,6 °С (Д) | ||
|
от +66 до +260 °С |
±16,7 °С (Д) | ||
|
от +260 до +538 °С |
±4,5 °С (Д) | ||
|
от +538 до +1815 °С |
±2,3 °С (Д) | ||
|
Термопары 2) типа Е: от -270 до -130 °С |
15 бит |
±14 °С (Д) | |
|
от -130 до +1000 °С |
±1,3 °С (Д) | ||
|
от -129 до +593 °С |
±1,2 °С (Д) | ||
|
Термопары 2) типа J: от -18 до +871 °С |
15 бит |
±0,6 °С (Д) | |
|
от -7 до +410 °С |
±0,5 °С (Д) | ||
|
Термопары 2) типа К: от -18 до +1316 °С |
15 бит |
±1,2 °С (Д) | |
|
от -29 до +538 °С |
±0,8 °С (Д) | ||
|
от -18 до +982 °С |
±1,8 °С (Д) | ||
|
Термопары 2) типа N: от -18 до +1300 °С |
15 бит |
±1,2 °С (Д) | |
|
от -18 до +800 °С |
±0,9 °С (Д) | ||
|
Термопары 2) типа R: от -18 до +260 °С |
15 бит |
±2,8 °С (Д) | |
|
от +260 до +1704 °С |
±1,2 °С (Д) | ||
|
Термопары 2) типа S: от -18 до +260 °С |
15 бит |
±2,5 °С (Д) | |
|
от +260 до +1704 °С |
±2,2 °С (Д) | ||
|
Термопары 2) типа T: от -184 до +371 °С |
15 бит |
±1,2 °С (Д) | |
|
от -129 до +260 °С |
±0,5 °С (Д) | ||
|
Термопары 2) типа С: от -18 до +316 °С |
15 бит |
±2 °С (Д) | |
|
от +316 до +1982 °С |
±1,7 °С (Д) | ||
|
от +1982 до +2316 °С |
±2 °С (Д) | ||
|
от -18 до +1227 °С |
±1,4 °С (Д) | ||
|
Термопреобразовател и сопротивления типа Platine от -70 от +750 °С |
15 бит |
±1,7 °С (Д) | |
|
от 0 до +1380 °С |
±0,8 °С (Д) | ||
|
Термопреобразовател и сопротивления типа |
15 бит |
±1 °С (Д) | |
|
Модуль 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) или абсолютной (Д) погрешности | |
|
На входе |
На выходе | ||
|
Pt 100: от -184 до +816 ОС | |||
|
от -184 до +649 ос |
±0,8 ос (Д) | ||
|
от -184 до +149 ос |
±0,3 ос (Д) | ||
Продолжение таблицы 9
|
Модуль 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) или абсолютной (Д) погрешности | |
|
900A01-xxxx |
Термопреобразователи сопротивления типа Pt 500: от -184 до +649 ОС |
15 бит |
±0,5 ос (Д) |
|
Термопреобразователи сопротивления типа Pt 1000: от -40 до +260 ос |
15 бит |
±0,4 ос (Д) | |
|
Термопреобразователи сопротивления типа Pt 100 J: от -200 до +500 ОС |
15 бит |
±0,7 ос (Д) | |
|
от -18 до +100 ос |
±0,3 ос (Д) | ||
|
Термопреобразователи сопротивления типа Cu 10: от -20 до +250 ос |
15 бит |
±1 ос (Д) | |
|
от 0 до 200 Ом |
15 бит |
±0,4 Ом (Д) | |
|
от 0 до 500 Ом |
15 бит |
±1 Ом (Д) | |
|
от 0 до 1000 Ом |
15 бит |
±2 Ом (д) | |
|
от 0 до 2000 Ом |
15 бит |
±4 Ом (Д) | |
|
от 0 до 4000 Ом |
15 бит |
±8 Ом (Д) | |
|
от 0 до 20 мА |
15 бит |
±0,2 % (у) | |
|
от 4 до 20 мА | |||
|
от 0 до 10 мВ |
15 бит |
±0,17 % (у) | |
|
от 0 до 50 мВ |
15 бит |
±0,1 % (Y) | |
|
от 0 до 100 мВ | |||
|
±10 мВ |
15 бит |
±0,2 % (Y) | |
|
±50 мВ |
15 бит |
±0,1 % (Y) | |
|
±100 мВ | |||
|
±500 мВ | |||
|
от 1 до 5 В |
15 бит |
±0,1 % (Y) | |
|
от 0 до 2 В | |||
|
от 0 до 5 В | |||
|
от 0 до 10 В |
±0,2 % (Y) | ||
|
±1 В |
15 бит |
±0,1 % (Y) | |
|
Модуль 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) или абсолютной (Д) погрешности | |
|
±2 В | |||
|
±5 В | |||
|
±10 В |
±0,2 % (y) | ||
|
от -30 до +510 мВ |
15 бит |
±0,1 % (y) | |
|
от 0 до 1250 мВ | |||
Продолжение таблицы 9
|
Модуль 1) |
Диапазон сигналов |
Пределы допускаемой приведенной (у) или абсолютной (Д) погрешности | |
|
900А16-ХХХХ |
от 0 до 20 мА |
15 бит |
±0,15 % (у) |
|
от 4 до 20 мА | |||
|
±1 В |
15 бит |
±0,1 % (Y) | |
|
±2 В | |||
|
±5 В | |||
|
±10 В | |||
|
900B01-xxxx 900B08-xxxx 900B16-xxxx |
15 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % (Y) |
|
900U01-xxxx AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % (Y) (температурный коэффициент ±0,006 %/°С) |
|
900U01-xxxx AO |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,5 % (Y) |
|
900U02-xxxx AI |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % (Y) (температурный коэффициент ±0,004 %/°С) |
|
900U02-xxxx AO |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,5 % (Y) |
|
900K01-xxxx |
от 0 до 10 кГц |
32 бит |
±1 имп. (Д) |
Примечания:
-
1) В наименованиях модулей буквы «xxxx» обозначают версию ПО модулей, где позиция «x» принимает значение от 0 до 4;
-
2) Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °С
Таблица 10 - Измерительные каналы контроллеров MasterLogic 200/200R
|
Модуль |
Диапазон сигналов |
Пределы допускаемо й основной приведенн ой (Y) погрешнос ти |
Пределы допускаемой дополнительной приведенной (у) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
2MLF-AV8A |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
14 бит |
±0,2 % |
±0,3 % |
|
2MLF-AC8A |
от 0 до 20 мА от 4 до 20 мА |
14 бит | ||
|
2MLF-AD16A |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В от 0 до 20 мА от 4 до 20 мА |
14 бит | ||
|
2MLF-AD4S |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,05 % |
±40 млн-1/ °С |
|
2MLF-AC4H |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % |
±0,25 % |
|
2MLF-TC4S |
Термопары 1) типа J, E, K, R, S, N, T, C, B (с поддиапазонами) |
16 бит |
±0,1 % |
±100 млн-1/ °С |
|
2MLF-RD4A 2MLF-RD8A |
Термопреобразователи сопротивления Pt100: от -200 до +850 °С JPt100: от -200 до +640 °С |
16 бит |
±0,2 % |
±0,3 % |
|
2MLF-DV4A 2MLF-DV8A |
14 бит |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
±0,2 % |
±0,3 % |
|
2MLF-DC4A 2MLF-DC8A |
14 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,2 % |
±0,3 % |
|
2MLF-DC4S |
14 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,3 % |
|
2MLF-DC4H |
14 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % |
±0,3 % |
Продолжение таблицы 10_________________________________________________________
Примечание:
1) - Погрешность модулей указана без погрешности канала компенсации температуры
холодного спая. Пределы допускаемой основной абсолютной погрешности канала
|
компенсации температуры холодного спая ±1 °С | ||||
|
Таблица 11 - И |
змерительные каналы контроллеров MasterLogic 50 | |||
|
Модуль |
Диапазон сигналов |
Пределы допускаемой основной приведенной (y) погрешности |
Пределы допускаемой дополнительной приведенной (у) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
MLI-DR28UA MLI-DR32UA |
от 1 до 5 В |
14 бит |
±0,2 % |
±0,3 % |
|
от 0 до 5 В | ||||
|
от 0 до 10 В | ||||
|
±10 В | ||||
|
от 0 до 20 мА | ||||
|
от 4 до 20 мА | ||||
|
MLI-DR28UA MLI-DR32UA |
14 бит |
от 0 до 20 мА |
±0,2 % |
±0,3 % |
|
от 4 до 20 мА | ||||
|
MLF-AD04C |
от 1 до 5 В |
14 бит |
±0,2 % |
±0,3 % |
|
от 0 до 5 В | ||||
|
от 0 до 10 В | ||||
|
±10 В | ||||
|
MLF-RD04A |
Термопреобразователи сопротивления типа Pt100: от -200 до +600 °С JPt100: от -200 до +600 °С |
12 бит |
±0,3 % |
±0,5 % |
|
MLF-TC04S |
Термопары 1)1 типа J, K, R, T (с поддиапазонами) |
16 бит |
±0,2 % |
±100 млн-1/ °С |
|
MLO-AD02A MLO-AH02A |
от 0 до 10 В |
12 бит |
±0,1 % в рабочих условиях | |
|
от 0 до 20 мА | ||||
|
от 4 до 20 мА | ||||
|
MLO-RD01A |
Термопреобразователи сопротивления типа Pt100: от -200 до +600 °С Pt100: от -200 до +600 °С |
13 бит |
±0,1 % в рабочих условиях | |
|
MLO-TC02A |
Термопары типа J, K |
16 бит |
±0,1 % в рабочих условиях | |
Продолжение таблицы 11
|
Модуль |
Диапазон сигналов |
Пределы допускаемой основной приведенной (Y) погрешности |
Пределы допускаемой дополнительной приведенной (у) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
MLF-AD04A MLF-AD08A MLF-AH04A |
от 1 до 5 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
12 бит |
±0,5 % в рабочих условиях | |
|
MPL-DV4C |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
13 бит |
±0,3 % в рабочих условиях | |
|
MPL-DC4C |
от 0 до 20 мА от 4 до 20 мА |
13 бит |
±0,3 % |
± 0,4 % |
|
MLO-AH02A MLO-DA02A |
12 бит |
от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±0,1 % в рабочих условиях | |
|
MLF-DV04A MLF-AH04A |
12 бит |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
±0,5 % в рабочих условиях | |
|
MLF-DC04A MLF-AH04A |
12 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,5 % в рабочих условиях | |
|
MLF-DV04C |
14 бит |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
±0,2 % |
±0,3 % |
|
MLF-DC04C |
14 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,2 % |
±0,3 % |
|
MPL-AV8C |
13 бит |
от 1 до 5 В от 0 до 5 В от 0 до 10 В ±10 В |
±0,3 % в рабочих условиях | |
|
MPL-AC8C |
13 бит |
от 0 до 20 мА от 4 до 20 мА |
±0,3 % в рабочих условиях | |
|
Модуль |
Диапазон сигналов |
Пределы допускаемой основной приведенной (Y) погрешности |
Пределы допускаемой дополнительной приведенной (у) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
Примечание: 1) - Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±1 °С | ||||
Таблица 12 - Измерительные каналы контроллеров ControlEDGE RTU2020
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (Д) погрешности |
Пределы допускаемой дополнительной приведенной (у) или абсолютной (Д) погрешности, вызванной изменением температуры в пределах рабочих условий измерений | |
|
На входе |
На выходе | |||
|
SC-UCMX01 AI SC-UCMX02AI SC-UMIX01 AI |
от 1 до 5 В |
16 бит |
±0,1 % (Y) |
±0,2 % (у) |
|
от 4 до 20 мА | ||||
|
SC-UCMX01 AO SC-UCMX02 AO SC-UMIX01 AO |
12 бит |
от 4 до 20 мА |
±0,2 % (у) |
±0,3 % (у) |
|
SC-UCMX01 PI SC-UCMX02 PI SC-UMIX01 PI |
от 0 до 10 кГц |
32 бит |
±1 имп. (Д) в рабочих условиях | |
Таблица 13 - Измерительные каналы контроллеров RC500 RTU
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
RC-EIO232AIM-D RC-EIO232AIV-D RC-EIO2AIAO-D |
от 0 до 10 В |
16 бит |
±0,1 % |
±50 млн-1/°С |
|
от 4 до 20 мА | ||||
|
RC-EIO28AOM-D RC-EIO2AIAO-D |
16 бит |
от 4 до 20 мА |
±0,2 % |
±50 млн-1/°С |
Таблица 14 - Измерительные каналы контроллеров OneWireless XYR6000 I/O Modules
(беспроводные модули, устанавливаемые на удаленных участках производства)
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
STIW600 1) |
от 0 до 5 В от 1 до 5 В от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % |
±0,1 %/°С |
Продолжение таблицы 14
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
STUW700 1) STUW701 1) |
от 0 до 20 мА от 4 до 20 мА |
16 бит |
±0,1 % |
±0,1 %/°С |
|
от 0 до 10 мВ от 0 до 50 мВ от 0 до 100 мВ |
16 бит |
±0,1 % |
±0,1 %/°С | |
|
Термопары 2) типа R: от -18 до +1704 оС S: от -18 до +1704 оС B: от -18 до +1816 оС J: от -18 до +871 оС |
16 бит |
±0,1 % |
±0,1 %/°С | |
|
STUW700 1) STUW701 1) |
T: от -184 до +371 оС E: от -270 до +1000 оС K: от -18 до +1816 оС N: от -18 до +1300 оС |
16 бит |
±0,1 % |
±0,1 %/°С |
|
STTW400 1) STTW401 1) |
от 0 до 10 мВ от 0 до 50 мВ от 0 до 100 мВ |
16 бит |
±0,1 % |
±0,1 %/°С |
|
от 0 до 100 Ом от 0 до 200 Ом от 0 до 500 Ом от 0 до 1000 Ом |
16 бит |
±0,1 % |
±0,1 %/°С | |
|
Термопары 2) типа R: от -18 до +1704 оС S: от -18 до +1704 оС B: от -18 до +1816 оС J: от -18 до +871 оС |
16 бит |
±0,1 % |
±0,1 %/°С | |
|
Модули |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
T: от -184 до +371 оС E: от -270 до +1000 оС K: от -18 до +1816 оС N: от -18 до +1300 оС | ||||
|
Термопреобразователи сопротивления типа Pt100: от -184 до +649 оС Pt200: от -184 до +649 оС Pt500: от -184 до +649 оС |
16 бит |
±0,1 % |
±0,1 %/°С | |
|
Примечания:
| ||||
Таблица 15 - Характеристики преобразователей измерительных в составе ИК систем
|
Тип преобразователя измерительного |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или абсолютной (А) погрешности |
Температурный коэффициент | |
|
На входе |
На выходе | |||
|
MTL45xx, MTL55xx, (рег. № 63282-16); MTL4500, MTL4600, MTL5500, (рег. № 39587-14); MTL4500, MTL5500, (рег. № 39587-08) |
от 4 до 20 мА |
от 4 до 20 мА |
±15 мкА (А) |
±0,8 мкА/°С |
|
от 10 до 400 Ом от 0 до 1000 Ом Термопреобразовател и сопротивления: Pt100, 100П, 50М, 100М, Pt500, Pt1000, Ni500, Ni1000 |
±80 мОм (А) |
±7 мОм/°С | ||
|
от 3 до 150 мВ, Термопары: B, E, J, K, N, R, T, L |
±15 мкВ или ±0,0005U 1) (большее значение) (А) |
±0,00003^ U 1)/°С | ||
|
CC-UAIAxx, CC-UGAIxx, CC-UAOAxx, CC-UGAOxx, CC-ULLIxx, |
от 4 до 20 мА |
от 4 до 20 мА |
±20 мкА (А) |
± 2 мкА/°С |
|
Термопары 2): B, E, J, K, N, R, S, T, L |
±0,15 % (у) |
0,02 °C/°C | ||
|
Термопреобразовате ли сопротивления: |
± 0,65 °C (А) |
0,015 °C/°C | ||
|
Тип преобразователя измерительного FC-UAIAxx FC-UAISxx совместно с терминальными панелями: CC-USCAxx, CC-UGIAxx |
Диапазон сигналов |
Пределы допускаемой основной приведенной (у) или |
Температурный коэффициент | |
|
Pt100, Ni120, Pt50, Pt100,Cu50, Cu100 | ||||
|
Pt200 |
± 0,65 °C (Д) |
0,030 °C/°C + 0,0045 % от диапазона измерений термопреобразователей сопротивления | ||
|
от -7 до 22 мВ |
± 0,017 мВ (Д) |
0,0045 % от диапазона измерений входного сигнала/°С | ||
|
от -20 до 125 мВ |
± 0,051 мВ (д) | |||
|
от 0 до 500 Ом |
± 0,47 Ом (Д) | |||
|
от 0 до 2000 Ом |
± 0,71 Ом (д) | |||
|
Примечание
| ||||
Примечание - Пределы допускаемой погрешности ИК системы, состоящего из преобразователя измерительного (таблица 15) и модуля (таблицы 3 - 14) по модулю равны сумме модулей пределов погрешности преобразователя измерительного и модуля.
За нормирующее значение при определении приведенной погрешности принимается полная шкала.
Таблица 16 - Технические характеристики систем
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 24 до 26 |
|
Габаритные размеры (высотахглубинахширина), мм, не более |
2200х1200х1200 |
|
Масса, кг, не более |
500 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Рабочие условия измерений: | |
|
- температура окружающего воздуха, °С: | |
|
- для контроллеров противоаварийной защиты SM, FSC, | |
|
контроллеров HPM, модулей I/O Modules - Series C; |
от 0 до +50 |
|
- для модулей Chassis I/O Modules - Series A, для контроллеров | |
|
НС 900; |
от 0 до +60 |
|
- для модулей контроллеров MasterLogic |
от 0 до +55 |
|
- для модулей RC500, RTU2020 |
от -40 до +75 |
|
- для модулей серии OneWireless XYR6000 I/O Modules |
от -40 до +85 |
|
- относительная влажность воздуха, %: | |
|
- без конденсации влаги; |
от 5 до 95 |
от 10 до 90
- без конденсации
более +40 °C
|
Средняя наработка на отказ, ч |
800 000 |
|
Средний срок службы, лет |
10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность средства измеренийТаблица 17 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительно-управляющая ExperionPKS, ExperionHS, PlantCruise by Experion (комплектация по заказу) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе 2 «Назначение и условия применения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к системам измерительно-управляющим ExperionPKS, ExperionHS, PlantCruise by ExperionГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 880
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Системы измерительно-управляющие |
ExperionPKS, ExperionHS, PlantGruise by Experion |
67039-17 |
Фирма "Honeywell International Inc.", США |
МИ 2539-99 |
Акционерное общество «Хоневел» (АО «Хоневел»), г. Москва |
ООО «ИЦРМ», г. Москва |
