№2385 от 26.10.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 284458
О внесении изменений в сведения об утвержденных типах средств измерений (28346-06, 79574-20, 66332-16, 66820-17)
Приказы по основной деятельности по агентству Вн. Приказ № 2385 от 26.10.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
___26 октября 2021 г.
Xs
2385
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1, Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
I __________
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2385
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
У станавливаемые сведения |
Отменяемые сведения |
У станавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Дозаторы весовые непрерывного действия |
«Альфа» |
28346-06 |
Закрытое акционерное общество «Весоизмерительная компания «ТЕНЗО-М» (ЗАО «ВИК «ТЕНЗО-М») Адрес: 140050, Московская область, Люберецкий р-н, п. Красково, ул. Вокзальная, 38 |
Акционерное общество «Весоизмерительная компания «ТЕНЗО-М» (АО «ВИК «ТЕНЗО-М») Адрес: 140050, Московская обл., г. о. Люберецы, д. п. Красково, ул. Вокзальная, д. 38 |
АО «ВИК «ТЕНЗО-М», Московская обл., г.о. Люберецы, д.п. Красково | ||
|
2. |

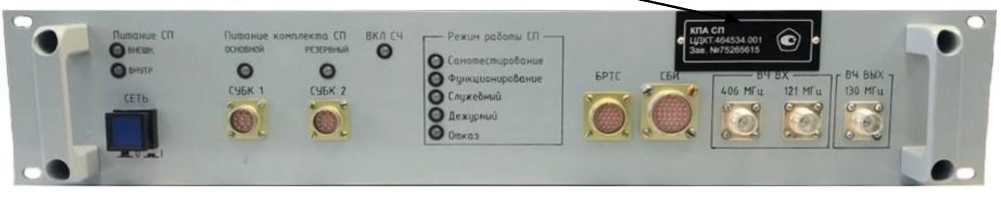

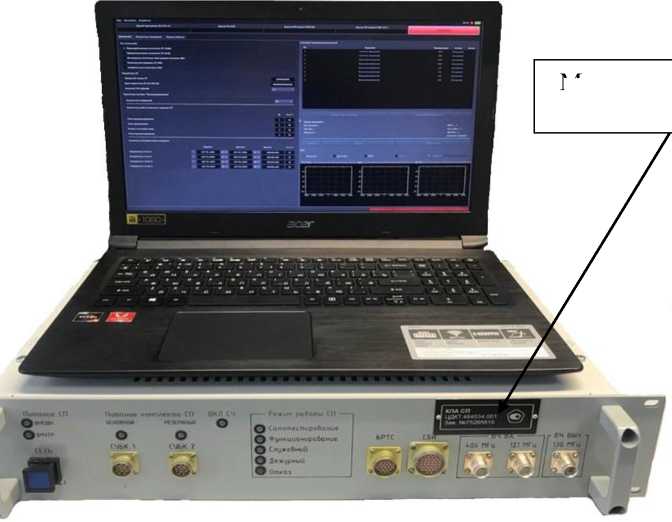

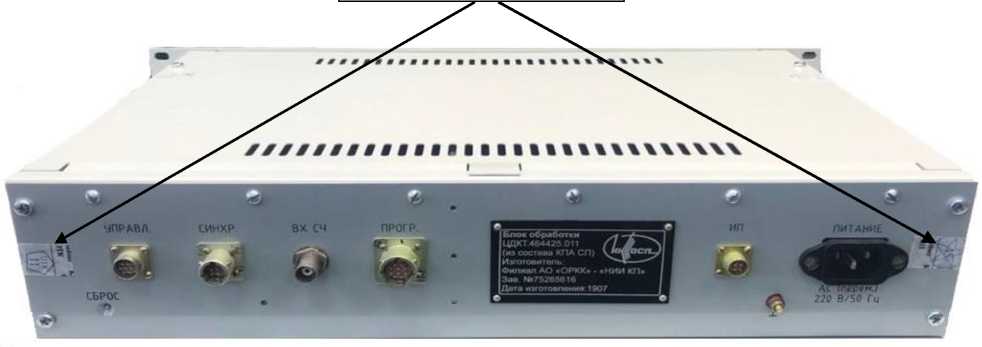

Контрольнопроверочная аппаратура системы пеленга |
КПА СП ЦДКТ.46453 4.001 |
79574-20 |
«Филиал акционерного общества «Объединённая ракетнокосмическая |
«Акционерное общество «Научноисследовательский институт космического приборостроения» |
«Акционерное общество «Научноисследовательский институт космического приборостроения» («АО «НИИ КП»), г. Москва | ||
|
корпорация» -«Научноисследовательски й институт космического приборостроения» («филиал АО «ОРКК» - «НИИ КП»), г. Москва |
(«АО «НИИ КП»), г. Москва | |||||||
|
3. |
Системы измерительные управляющие |
Альбатрос Танк Супервайзер-2 |
66332-16 |
Закрытое акционерное общество «Альбатрос» (ЗАО «Альбатрос»), г. Москва |
Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва |
Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва | ||
|
4. |
Системы измерительные |
Альбатрос ТанкРезерв |
66820-17 |
Закрытое акционерное общество «Альбатрос» (ЗАО «Альбатрос»), г. Москва |
Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва |
Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2385
Лист № 1
Всего листов 7
Регистрационный № 28346-06
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые непрерывного действия «Альфа»
Назначение средства измеренийДозаторы весовые непрерывного действия «Альфа» (далее по тексту - дозаторы), предназначены для непрерывного дозирования сыпучих материалов.
Описание средства измеренийКонструктивно дозатор состоит из дозирующего устройства и многофункционального шкафа автоматики (МША). Дозирующее устройство включает в себя питатель, привод питателя и силоприемное устройство, смонтированные на силовой (несущей) раме. Силоприемное устройство передает усилие, создаваемое дозируемым продуктом, на весоизмерительный тензорезисторный датчик (далее - датчик), установленный на раме. В дозаторах используются датчики серии Т (Государственный реестр СИ РФ № 19760-04) или Н (Государственный реестр СИ РФ № 19758-05) производства ЗАО «Весоизмерительная компания «Тензо-М». В состав МША входит весоизмерительный преобразователь ТВ (Государственный реестр СИ РФ № 37794-08) (далее - преобразователь) и электронные компоненты управления.
Принцип работы дозатора основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести дозируемого продукта, в аналоговый электрический сигнал, который поступает в преобразователь, в котором сигнал обрабатывается. Значения производительности индицируется на преобразователе и при появлении отклонения текущей производительности дозатора от заданной формирует сигнал, управляющий приводом обеспечивая, таким образом, заданную производительность.
Дозаторы выпускаются в различных модификациях, отличающихся значениями наибольшей производительности, пределами допускаемой погрешности, массой, габаритными размерами и имеющих обозначение «Альфа»-(Н)-(П), где:
Н - наибольший предел производительности, т/ч;
П - значение предела допускаемой погрешности в процентах от наибольшего предела производительности по ГОСТ 30124-94 (0,6; 1; 1,5 и 2).
Внешний вид питателей дозирующих устройств, силоприемного устройства с конвейерной лентой и шкафа МША представлены на рисунках 1-3.

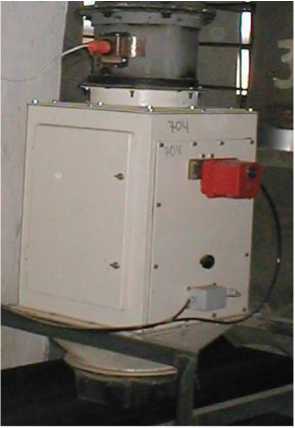

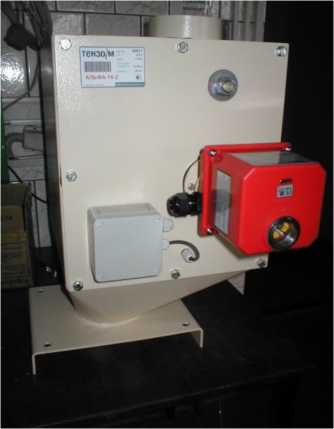

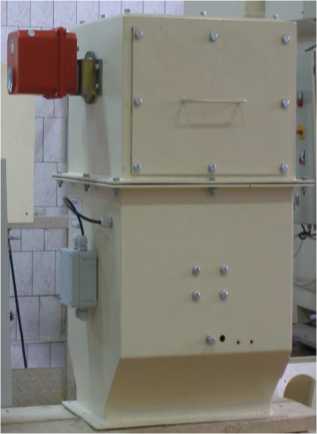

Рисунок 1 - Внешний вид питателей дозирующих устройств

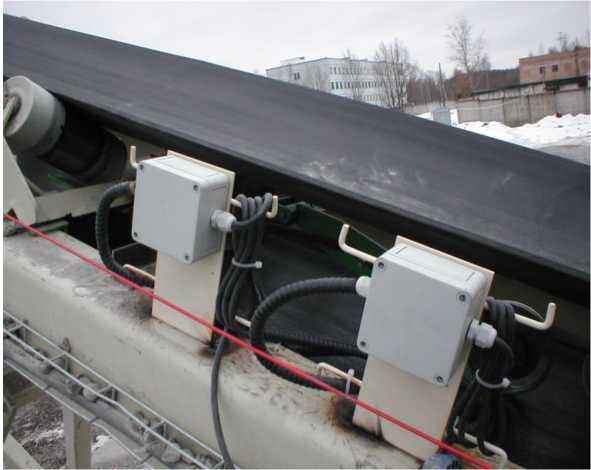

Рисунок 2 - Внешний вид силоприемного устройства с конвейерной лентой

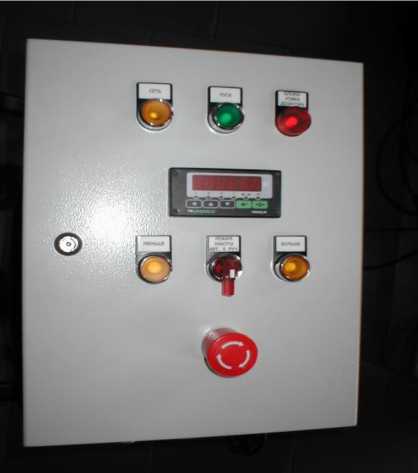

Рисунок 3 - Внешний вид многофункционального шкафа управления МША
Программное обеспечение (ПО) дозаторов встроено в преобразователь. Идентификационным признаком ПО служит номер версии, который отображается на верхнем индикаторе при включении дозатора. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Для предотвращения воздействий и защиты законодательно контролируемых параметров вход в подпрограмму юстировки защищен административным паролем и электронным клеймом - случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта и подтверждается оттиском поверительного клейма.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Дозатор Альфа |
PP |
6.52 6.20 |
—* |
—* |
|
Al |
1.08 | |||
|
Примечания
| ||||
Метрологические и технические характеристики представлены в таблицах 2, 3 и 4.
Таблица 2
|
Модификация |
Производительность, т/ч |
Пределы допускаемой абсолютной погрешности, т/ч* | |
|
наименьшая |
наибольшая | ||
|
«Альфа»-0,0004-0,6 |
0,00004 |
0,0004 |
±0,0000024 |
|
«Альфа»-0,0004-1 |
±0,0000040 | ||
|
«Альфа»-0,0004-1,5 |
±0,0000060 | ||
|
«Альфа»-0,0004-2 |
±0,0000080 | ||
|
«Альфа»-0,00063-0,6 |
0,000063 |
0,00063 |
±0,0000038 |
|
«Альфа»-0,00063 -1 |
±0,0000063 | ||
|
«Альфа»-0,00063 -1,5 |
±0,0000095 | ||
|
«Альфа»-0,00063-2 |
±0,0000126 | ||
|
«Альфа»-0,001-0,6 |
0,0001 |
0,001 |
±0,000006 |
|
«Альфа»-0,001-1 |
±0,000010 | ||
|
«Альфа»-0,001-1,5 |
±0,000015 | ||
|
«Альфа»-0,001 -2 |
±0,000020 | ||
|
«Альфа»-0,0016-0,6 |
0,00016 |
0,0016 |
±0,0000096 |
|
«Альфа»-0,0016-1 |
±0,0000160 | ||
|
«Альфа»-0,0016-1,5 |
±0,0000240 | ||
|
«Альфа»-0,0016-2 |
±0,0000320 | ||
|
«Альфа»-0,0025-0,6 |
0,00025 |
0,0025 |
±0,000015 |
|
«Альфа»-0,0025-1 |
±0,000025 | ||
|
«Альфа»-0,0025-1,5 |
±0,000038 | ||
|
«Альфа»-0,0025-2 |
±0,000050 | ||
|
«Альфа»-0,004-0,6 |
0,0004 |
0,004 |
±0,000024 |
|
«Альфа»-0,004-1 |
±0,000040 | ||
|
«Альфа»-0,004-1,5 |
±0,000060 | ||
|
«Альфа»-0,004-2 |
±0,000080 | ||
|
«Альфа»-0,0063-0,6 |
0,00063 |
0,0063 |
±0,000038 |
|
«Альфа»-0,0063 -1 |
±0,000063 | ||
|
«Альфа»-0,0063 -1,5 |
±0,000095 | ||
|
«Альфа»-0,0063-2 |
±0,000126 | ||
Продолжение таблицы 2
|
«Альфа»-0,01-0,6 |
0,001 |
0,01 |
±0,00006 |
|
«Альфа»-0,01-1 |
±0,00010 | ||
|
«Альфа»-0,01-1,5 |
±0,00015 | ||
|
«Альфа»-0,01-2 |
±0,00020 | ||
|
«Альфа»-0,25-0,6 |
0,025 |
0,25 |
±0,00150 |
|
«Альфа»-0,25-1 |
±0,00250 | ||
|
«Альфа»-0,25-1,5 |
±0,00375 | ||
|
«Альфа»-0,25-2 |
±0,00500 | ||
|
«Альфа»-0,4-0,6 |
0,04 |
0,4 |
±0,0024 |
|
«Альфа»-0,4-1 |
±0,0040 | ||
|
«Альфа»-0,4-1,5 |
±0,0060 | ||
|
«Альфа»-0,4-2 |
±0,0080 | ||
|
«Альфа»-0,63-0,6 |
0,063 |
0,63 |
±0,00378 |
|
«Альфа»-0,63-1 |
±0,00630 | ||
|
«Альфа»-0,63-1,5 |
±0,00945 | ||
|
«Альфа»-0,63-2 |
±0,01260 | ||
|
«Альфа»-1-0,6 |
0,1 |
1,0 |
±0,006 |
|
«Альфа»-1-1 |
±0,010 | ||
|
«Альфа»-1-1,5 |
±0,015 | ||
|
«Альфа»-1-2 |
±0,020 | ||
|
«Альфа»-1,6-0,6 |
0,16 |
1,6 |
±0,0096 |
|
«Альфа»-1,6-1 |
±0,0160 | ||
|
«Альфа»-1,6-1,5 |
±0,0240 | ||
|
«Альфа»-1,6-2 |
±0,0320 | ||
|
«Альфа»-2,5-0,6 |
0,25 |
2,5 |
±0,0150 |
|
«Альфа»-2,5-1 |
±0,0250 | ||
|
«Альфа»-2,5-1,5 |
±0,0375 | ||
|
«Альфа»-2,5-2 |
±0,0500 | ||
|
«Альфа»-4-0,6 |
0,4 |
4,0 |
±0,024 |
|
«Альфа»-4-1 |
±0,040 | ||
|
«Альфа»-4-1,5 |
±0,060 | ||
|
«Альфа»-4-2 |
±0,080 | ||
|
«Альфа»-6,3-0,6 |
0,63 |
6,3 |
±0,0378 |
|
«Альфа»-6,3-1 |
±0,0630 | ||
|
«Альфа»-6,3-1,5 |
±0,0945 | ||
|
«Альфа»-6,3-2 |
±0,1260 | ||
|
«Альфа»-10-0,6 |
1,0 |
10,0 |
±0,06 |
|
«Альфа»-10-1 |
±0,10 | ||
|
«Альфа»-10-1,5 |
±0,15 | ||
|
«Альфа»-10-2 |
±0,20 | ||
|
«Альфа»-16-0,6 |
1,6 |
16,0 |
±0,096 |
|
«Альфа»-16-1 |
±0,160 | ||
|
«Альфа»-16-1,5 |
±0,240 | ||
|
«Альфа»-16-2 |
±0,320 | ||
|
«Альфа»-25-0,6 |
2,5 |
25,0 |
±0,150 |
|
«Альфа»-25-1 |
±0,250 | ||
|
«Альфа»-25-1,5 |
±0,375 | ||
|
«Альфа»-25-2 |
±0,500 | ||
|
«Альфа»-40-0,6 |
4,0 |
40,0 |
±0,24 |
|
«Альфа»-40-1 |
±0,40 |
|
«Альфа»-40-1,5 |
±0,60 | ||
|
«Альфа»-40-2 |
±0,80 | ||
|
«Альфа»-63-0,6 |
6,3 |
63,0 |
±0,378 |
|
«Альфа»-63-1 |
±0,630 | ||
|
«Альфа»-63-1,5 |
±0,945 | ||
|
«Альфа»-63-2 |
±1,260 | ||
|
«Альфа»-100-0,6 |
10,0 |
100,0 |
±0,6 |
|
«Альфа»-100-1 |
±1,0 | ||
|
«Альфа»-100-1,5 |
±1,5 | ||
|
«Альфа»-100-2 |
±2,0 | ||
|
*Примечание: пределы допускаемой погрешности нормированы при условии непрерывной работы дозатора в течение 6 мин. | |||
Таблица 3
|
Модификация |
Габаритные размеры, не более, мм (длинахширинахвысота) |
Массы дозирующих устройств, не более, кг |
|
«Альфа»-0,0004-0,6 (1; 1,5; 2) |
620х380х600 |
35 |
|
«Альфа»-0,00063-0,6 (1; 1,5; 2) | ||
|
«Альфа»-0,001-0,6 (1; 1,5; 2) | ||
|
«Альфа»-0,0016-0,6 (1; 1,5; 2) | ||
|
«Альфа»-0,0025-0,6 (1; 1,5; 2) | ||
|
«Альфа»-0,004-0,6 (1; 1,5; 2) |
1600x1660x600 |
105 |
|
«Альфа»-0,0063-0,6 (1; 1,5; 2) | ||
|
«Альфа»-0,01-0,6 (1; 1,5; 2) |
2000x1800x800 |
195 |
|
«Альфа»-0,25-0,6 (1; 1,5; 2) | ||
|
«Альфа»-0,4-0,6 (1; 1,5; 2) | ||
|
«Альфа»-0,63-0,6 (1; 1,5; 2) |
2200x1820x880 |
205 |
|
«Альфа»-1-0,6 (1; 1,5; 2) | ||
|
«Альфа»-1,6-0,6 (1; 1,5; 2) |
2500x1820x1000 |
210 |
|
«Альфа»-2,5-0,6 (1; 1,5; 2) | ||
|
«Альфа»-4-0,6 (1; 1,5; 2) | ||
|
«Альфа»-6,3-0,6 (1; 1,5; 2) | ||
|
«Альфа»-10-0,6 (1; 1,5; 2) |
2500x2020x1000 |
225 |
|
«Альфа»-16-0,6 (1; 1,5; 2) | ||
|
«Альфа»-25-0,6 (1; 1,5; 2) |
2500x3000x1000 |
240 |
|
«Альфа»-40-0,6 (1; 1,5; 2) | ||
|
«Альфа»-63-0,6 (1; 1,5; 2) |
2500x3500x1000 |
300 |
|
«Альфа»-100-0,6 (1; 1,5; 2) |
Таблица 4
|
Наименование параметра |
Значение параметра |
|
Максимальная насыпная плотность дозируемого материала, т/м3 |
5 |
|
Расстояние от дозирующего устройства до шкафа автоматики, не более, м |
100 |
|
Время прогрева дозаторов до рабочего состояния, не более, мин |
15 |
|
Условия эксплуатации:
|
от - 30 до +40 98 от 87 до 106 |
|
Питание - от сети переменного тока с параметрами:
|
от 187 до 242 от 49 до 51 20 |
наносится типографским способом на эксплуатационную документацию и термосублимационным способом на маркировочную табличку весов.
Комплектность средства измеренийТаблица 5
|
Наименование |
Кол-во |
|
Дозирующее устройство в сборе:
|
1 компл. |
|
Многофункциональный шкаф автоматики в сборе с весоизмерительным преобразователем |
1 шт. |
|
Датчик контроля ленты |
1 шт. |
|
Датчик положения ленты |
1 шт. |
|
Руководство по эксплуатации 4274-045-18217119-04 РЭ |
1 экз. |
|
Паспорт 4274-045-18217119-04 ПС |
1 экз. |
|
Эксплуатационная документация весоизмерительного преобразователя |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к дозаторам весовым непрерывного действия «Альфа»ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования».
ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки».
ГОСТ Р 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
ИзготовительАкционерное общество «Весоизмерительная компания «ТЕНЗО-М»
(АО «ВИК «ТЕНЗО-М»)
ИНН 5027048351
Адрес: 140050, Московская обл., г.о. Люберецы, д.п. Красково, ул. Вокзальная, д. 38 Телефон/факс +7 (495) 745-30-30
E-mail: tenso@tenso-m.ru
Web-сайт: www.tenso-m.ru
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 198005, г. Санкт-Петербург, Московский пр-т, 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-0114
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-05 от 29.12.2005 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2385
Лист № 1 Регистрационный № 66332-16 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

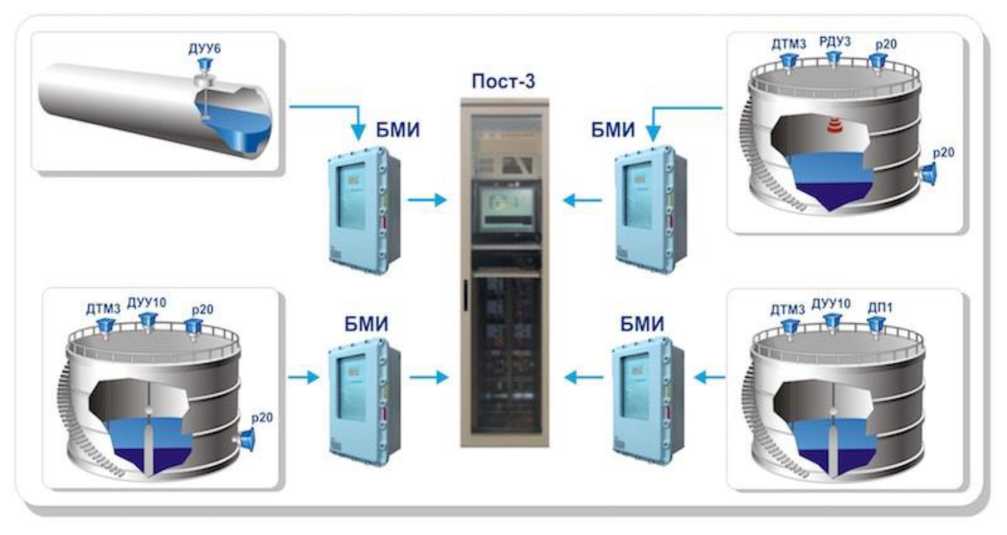

Системы измерительные управляющие Альбатрос ТанкСупервайзер-2
Назначение средства измеренийСистемы измерительные управляющие Альбатрос ТанкСупервайзер-2 (далее -системы) предназначены для измерения уровня, уровня раздела сред, температуры, избыточного давления, гидростатического давления, плотности, объема и массы нефти и нефтепродуктов в парках резервуаров высотой от 1,5 до 25,0 м.
Описание средства измеренийПринцип действия системы основан на использовании косвенного метода статических измерений для объемно-массового учета в парках резервуаров согласно ГОСТ Р 8.595-2004.
Система состоит из первичных преобразователей (далее - ПП), располагающихся непосредственно на резервуаре, сигнализаторов предельных (верхнего и нижнего) уровней жидкости в резервуаре (датчики положения уровня ДПУ7, ДПУ8, ДПУ8М), блока местной индикации БМИ (далее - БМИ), осуществляющего опрос ПП и сигнализаторов, расчет и индикацию измеренных параметров, а так же выдачу информации об измеренных параметрах на пульт и пульта стационарного оператора ПОСТ-3 (далее - пульт), собирающего информацию со всех резервуаров, контролируемых системой, производящий расчет, индикацию и архивирование измеряемых системой параметров, а так же осуществляющей формирование сигналов управления внешними устройствами автоматики. Пульт устанавливается вне взрывоопасных зон помещений и наружной установки. БМИ располагается в непосредственной близости от резервуара;
В качестве ПП в составе системы применяются датчики уровня ультразвуковые ДУУ6, уровнемеры поплавковые ДУУ10 (регистрационный номер 56503-14), измерители температуры многоточечные ДТМ3, плотномеры жидкости ДП1 (регистрационный номер 59097-14), уровнемеры радиоволновые РДУ3 (регистрационный номер 52031-12), уровнемеры тросиковые радиоволновые УТР1 (регистрационный номер 52339-12), преобразователи избыточного давления Альбатрос p20 (регистрационный номер 50673-12), преобразователи (датчиков) давления измерительные EJ* (регистрационный номер 59868-15), датчики положения уровня ДПУ7, ДПУ8 (ДПУ8М).
Знак поверки наносится на свидетельство о поверке и в пп. 6, 7 паспорта.
Общий вид системы представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа ПП представлена на рисунке 2.
Рисунок 1 - Общий вид системы

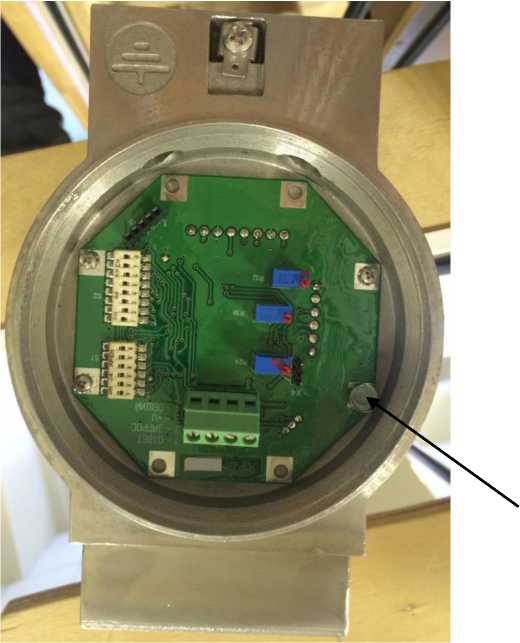

Место нанесения пломбы
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части. ПО предназначено для сбора измерительной информации, расчета в составе системы основных параметров объемного-массового учета нефти
и нефтепродуктов в резервуарах согласно ГОСТ Р 8.595-2004, формирования сигналов управления внешними устройствами автоматики и организации удаленного программного доступа к данным системы через OPC-интерфейс, а также для предоставления пользователю системы возможность работы с настройками и измерительной информацией.
Номер версии ПО выводится на дисплей пульта системы. Защита от несанкционированного доступа к ПО и настройкам системы ограничивается паролями.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Программа управления системой «Альбатрос Танк.Сервер-2» |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
0xaae932ecf8d60e00132a642237b25fea |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 25000 |
|
Диапазон измерений температуры, °С |
от -45 до +200 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1050 |
|
Диапазон измерений избыточного давления, МПа |
от -0,06 до +60 |
|
Диапазон измерений гидростатического давления, кПа |
от 0 до 61,6 |
|
Пределы допускаемой абсолютной погрешности измерений уровня (уровня раздела сред), мм: ДУУ6 |
±1 (±5) |
|
ДУУ10 |
±0,5 (±0,7; ±1) |
|
РДУ3 |
±1 (±2; ±4; ±6) |
|
УТР1 |
±5 (±10) |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне t, °С ДУУ6 -40 < t < +65 |
±0,5 |
|
ДУУ10 -45 < t < -40 |
±0,7 |
|
-40 < t < +105 |
±0,5 |
|
+105 < t < +120 |
±0,7 |
|
ДТМ3 -45 < t < +125 +125 < t < +200 ДП1 -40 < t < +75 |
±0,75 (±0,2) ±1,2 (±0,2) ±0,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений избыточного давления для систем в составе ДУУ6 в диапазоне Р, Па -1,87 кПа < P < 2,06 кПа |
±51 |
|
-3,08 кПа < P < 3,27 кПа |
±84 |
|
-6,16 кПа < P < 6,28 кПа |
±168 |
|
Пределы допускаемой абсолютной погрешности измерений гидростатического давления для систем в составе ДУУ6 в диапазоне Р, Па 0 кПа < P < 18,7 кПа |
±20,4 |
|
0 кПа < P < 30,8 кПа |
±33,6 |
|
0 кПа < P < 61,6 кПа |
±67,2 |
|
Пределы допускаемой приведенной погрешности измерений давления для систем в составе ДУУ10 в диапазоне Р, % 0 кПа < P < 2000 кПа |
±1,5 |
|
Пределы допускаемой приведенной погрешности измерений давления системой в составе Альбатрос р20 в диапазоне Р, % -60 кПа < P < 60 кПа |
±0,2 |
|
-100 кПа < Р< 60000 кПа |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений плотности для систем в составе ДШ, кг/м3 |
±1,1 |
|
Пределы допускаемой относительной погрешности измерений плотности, % |
±0,4 |
|
Пределы допускаемой относительной погрешности измерений массы брутто М, %: М > 120 т |
±0,50 |
|
М < 120 т |
±0,65 |
|
Пределы допускаемой относительной погрешности измерений массы нетто Мн, %: Мн > 120 т |
±0,60 |
|
Мн < 120 т |
±0,75 |
|
Пределы допускаемой относительной погрешности измерений объема (при наличии в резервуаре подтоварной воды), % ДУУ10 |
±0,29 (±0,26) |
|
ДУУ6 |
±0,29 (±0,44) |
|
РДУ3, УТР1 |
±0,34 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С ПП |
от -50 до +85 |
|
БМИ |
от -45 до +55 |
|
Пульт |
от +1 до +45 |
|
Температура транспортирования и хранения, °С |
от -40 до +50 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Срок службы, лет, не менее |
14 |
|
Наименование характеристики |
Значение |
|
Степень защиты по ГОСТ 14254-96 ПП, ДПУ, БМИ |
IP66, IP68 |
|
Пульт |
IP20 |
|
Масса системы, кг, не более |
2600 |
|
Габаритные размеры, мм, не более - высота |
410 |
|
- ширина |
916 |
|
- длина |
(438+L*) |
|
*- L - длина ЧЭ Ш1, определяемая при заказе, мм. |
наносится на шильдики, которые расположены в верхней части лицевой панели пульта «ПОСТ-3» системы, методом шелкографии и на титульные листы эксплуатационной документации типографским методом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Система измерительная управляющая в составе: Пульт оператора стационарный Блок местной индикации Комплект ПП Комплект ДПУ |
Альбатрос ТанкСупервайзер-2 «ПОСТ-3» БМИ |
1 шт. 1 шт. Общее количество БМИ -не более 16 Общее количество ПП, подключаемых к каждому БМИ системы, определяется при заказе, но не более 6 шт. Общее количество ДПУ, подключаемых к каждому БМИ системы, определяется при заказе, но не более 2 шт. |
|
Руководство по эксплуатации |
УНКР.421417.009 РЭ |
1 экз. |
|
Методика поверки |
МП 208-010-2016 |
1 экз. |
|
Паспорт |
УНКР.421417.009 ПС |
1 экз. |
|
Сопроводительная документация компьютера панельного |
1 экз. | |
|
Сопроводительная документация источника бесперебойного питания из состава пульта |
1 экз. | |
|
Ключ доступа к шкафу пульта |
1 шт. |
|
Тара транспортная (для упаковки пульта) |
1 шт. | |
|
Компакт-диск с дистрибутивом Microsoft Windows 8.1 Professional Rus |
1 шт. | |
|
Компакт-диск с дистрибутивом Microsoft Office 2016 Professional Rus |
1 шт. | |
|
Наименование |
Обозначение |
Кол-во |
|
Руководство оператора «Альбатрос Танк.Сервер-2» |
УНКР.01005-10 34 01 |
1 экз. |
|
Руководство программиста «Альбатрос Танк.Сервер-2» |
УНКР.01005-10 33 01 |
1 экз. |
|
Руководство системного программиста «Альбатрос Танк.Сервер-2» |
УНКР.01005-10 32 01 |
1 экз. |
|
Компакт-диск с дистрибутивом программного обеспечения системы |
1 шт. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам измерительным управляющим Альбатрос ТанкСупервайзер-2ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4252-005-29421521-14 Система измерительная управляющая Альбатрос ТанкСупервайзер-2. Технические условия
ИзготовительАкционерное общество «Альбатрос» (АО «Альбатрос»)
ИНН 7713003423
Адрес: 127434, г. Москва, ул. Немчинова, д.12,
Телефон: +7(495) 921-41-73
Факс: +7(499) 977-04-11
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2385
Лист № 1
Всего листов 6
Регистрационный № 66820-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные Альбатрос ТанкРезерв
Назначение средства измеренийСистемы измерительные Альбатрос ТанкРезерв (далее - системы) предназначены для измерений параметров нефти, нефтепродуктов и сжиженных углеводородных газов в мерах вместимости высотой от 1,5 до 25,0 м.
Описание средства измеренийПринцип действия системы использует косвенный метод измерений, основанный на гидростатическом принципе.
Система, в зависимости от заказа, может состоять из уровнемера поплавкого ДУУ11, датчика интегральной плотности ДИП1, контроллера А17, блока сопряжения с датчиком БСД5Н. Система осуществляет непрерывный контроль уровня, температуры, плотности, объема и массы жидких продуктов.
Система изготавливается в трех модификациях предназначенных в зависимости от комплектации для:
- измерения уровня, объема, температуры, в том числе слоя полезного продукта (в составе системы используется уровнемер поплавковый ДУУ11);
- для измерения уровня, температуры, плотности, объема и массы, в том числе слоя полезного продукта (в составе системы используются уровнемер поплавковый ДУУ11 и датчик интегральной плотности ДИП1);
- для измерения уровня, температуры, плотности, объема, массы, в том числе слоя полезного продукта, управления и регулирования (в составе системы используются уровнемер поплавковый ДУУ11, датчик интегральной плотности ДИП1, контроллер А17 или блок сопряжения сдатчиком БСД5Н).
Знак поверки наносится на Свидетельство о поверке и в пп. 6, 7 паспорта.
Общий вид системы представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа первичного преобразователя (ПП) представлена на рисунке 2.

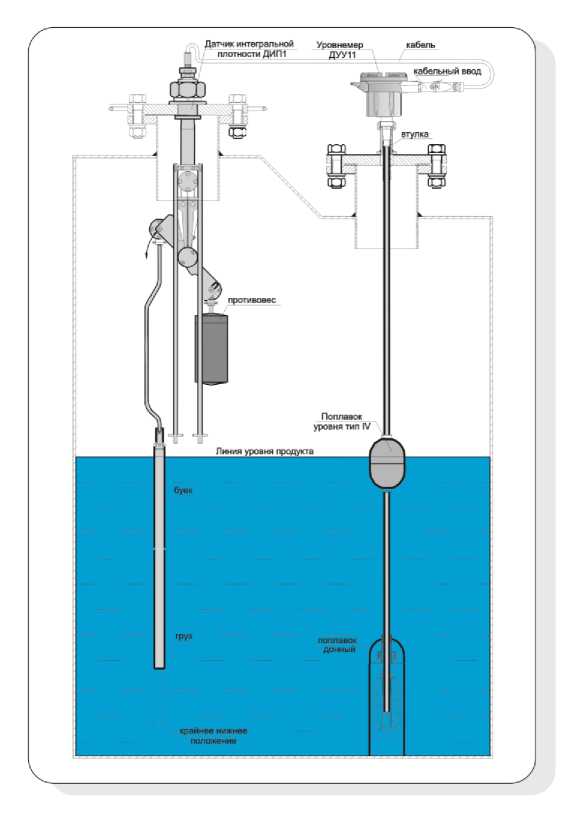

Рисунок 1- Общий вид системы

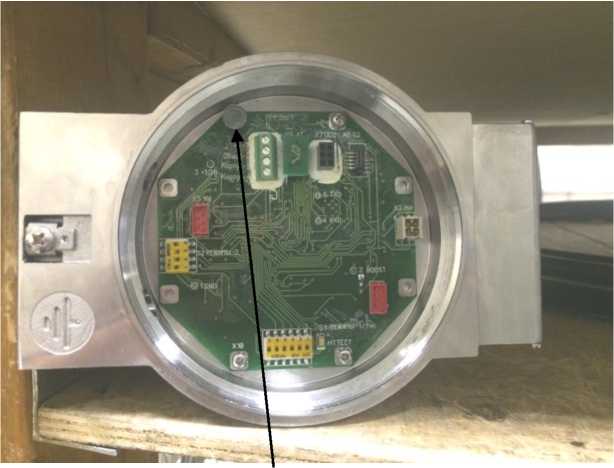

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеПрограммное обеспечение (далее - ПО) является встроенным и метрологически значимым. ПО предназначено для обработки измерительной информации, индикации результатов измерений, формирования параметров выходных сигналов и передачи данных.
Номер версии ПО выводится на вторичный прибор или на индикатор уровнемера поплавкового ДУУ11, а так же доступны для чтения с ЭВМ верхнего уровня. Для контроля работы системы проводится самодиагностика. Защита от несанкционированного доступа к ПО и настройкам системы ограничивается паролями и пломбами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Программа системы измерительной Альбатрос ТанкРезерв |
Программа контроллера А17 |
Программа блока сопряжения с датчиком БСД5 |
|
Номер версии (идентификационный номер ПО) |
1.010 |
1.06 |
1.06 |
|
Цифровой идентификатор ПО |
F8FC092F |
27D1 |
В135 |
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 0 до 25000 |
|
Диапазон измерений температуры, °С |
от -45 до +120 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1070 |
|
Диапазон измерений токового сигнала, мА |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм: |
±1 (±3)** |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне t, °С -45 < t < -10 |
±0,31 |
|
-10 < t < +85 |
±0,20 |
|
+85 < t < +120 |
±0,31 |
|
Пределы допускаемой абсолютной погрешности измерений токового сигнала, мкА | |
|
ДУУ11 БСД5Н, А17 |
±8 ±15 |
|
Пределы допускаемой приведенной погрешности к верхнему пределу измерений объема без учета градуировочной таблицы резервуара, % |
±0,05 |
|
Пределы допускаемой относительной погрешности измерений интегральной плотности продукта, % |
±0,4 |
|
Пределы допускаемой относительной погрешности измерений массы, М, %: М > 120 т |
±0,50 |
|
М < 120 т |
±0,65 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от -45 до +75 |
|
Температура транспортирования и хранения, °С |
от -40 до +50 |
|
Средняя наработка на отказ, не менее, часов |
100000 |
|
Срок службы, не менее, лет |
14 |
|
Степень защиты по ГОСТ 14254-96 | |
|
ДИП1, ДУУ11 |
IP68 |
|
А17 |
IP30 |
|
БСД5Н |
IP20 |
|
Масса системы, не более, кг |
40 |
|
Габаритные размеры системы, ВхШхД, не более, мм |
394х185х(171,5±Ь*) |
*- L - длина чувствительного элемента (ЧЭ) ПП, определяемая при заказе, мм. **-по заказу
Знак утверждения типананосится на шильдик, который находится на корпусе уровнемера поплавкового ДУУ11 системы с помощью лазера и на титульные листы эксплуатационной документации типографским методом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Система измерительная |
Альбатрос ТанкРезерв |
1 шт. |
|
Комплект уровнемера поплавкового ДУУ11 |
1 шт.* | |
|
Комплект датчика интегральной плотности ДИШ |
1 шт.* | |
|
Барьер искробезопасности |
БИБ5Н |
1 шт.* |
|
Блок питания изолированный |
БПИ5 |
1 шт.* |
|
Блок сопряжения с датчиком |
БСД5Н |
1 шт.* |
|
Контроллер |
А17 |
1 шт.* |
|
Модуль интерфейса |
МИ7-01 |
1 шт.* |
|
Кабель |
1 шт. | |
|
Руководство по эксплуатации |
УНКР.421417.010 РЭ |
1 экз. |
|
Методика поверки |
МП 208-018-2016 |
1 экз. |
|
Паспорт |
УНКР.421417.010 ПС |
1 экз.* |
|
Паспорт |
ДУУ11, УКР.407631.008 ПС |
1 экз.* |
|
Руководство оператора |
УНКР.421417.010 РО |
1 экз. |
* определяется заказом
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам измерительным Альбатрос ТанкРезервГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.
ТУ 4217-064-29421521-15 «Система измерительная Альбатрос ТанкРезерв. Технические условия».
ИзготовительАкционерное общество «Альбатрос» (АО «Альбатрос»)
Российская Федерация, 127434, г. Москва, ул. Немчинова, д.12
ИНН 7713003423
Телефон +7(495) 921-41-73
Факс +7(499) 977-04-11
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел. +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2385
Лист № 1 Регистрационный № 79574-20 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001
Назначение средства измеренийКонтрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001 (далее - КПА СП) предназначена для:
-
- измерения параметров радиосигналов, излучаемых изделием «Система пеленга ЦДКТ.462524.019» (далее - СП) в диапазонах частот 406 и 121,5 МГц;
-
- проверки НЧ-каналов управления полукомплектов СП;
-
- проверки по НЧ-каналу приёма СП информации, содержащей навигационные данные;
-
- проверки приёмного устройства СП в диапазоне 130 МГц
на этапах приёмо-сдаточных испытаний СП и автономных проверок при входном контроле СП.
Описание средства измеренийПринцип действия КПА СП основан на измерении технических характеристик радиосигналов СП и их цифровой обработке с использованием специального программноматематического обеспечения.
КПА СП обеспечивает проверку функционирования и измерение технических характеристик радиосигналов излучаемых СП на литерных частотах в диапазоне от 406,0 до 406,1 МГц (диапазон Д1), радиосигнала привода спасательных служб в диапазоне частот от 121,3 до 121,7 МГц (диапазон Д2), а также передачу амплитудно-модулированного радиосигнала в диапазоне от 130,160 до 130,174 МГц (диапазон Д3) для проверки приёмного тракта СП.
СП входит в состав пилотируемого транспортного корабля (ПТК) нового поколения и предназначена для определения местоположения возвращаемого аппарата (ВА), а также для ведения двухсторонней радиосвязи с поисково-спасательными подразделениями на этапе парашютирования и после посадки ПТК. При проверке функционирования СП, КПА СП имитирует подключение к бортовым системам.
В состав КПА СП входит:
-
- блок обработки ЦДКТ.464425.011 (далее - БО);
-
- ПЭВМ с установленной на предприятии-изготовителе программой «KPA SP» ЦДКТ.00720-02.
Конструктивно КПА СП выполнена в виде моноблока БО и ПЭВМ.
БО обеспечивает:
-
- приём радиосигналов в рабочем диапазоне частот;
-
- обработку данных радиосигналов в рабочем диапазоне частот;
-
- формирование команд управления;
-
- формирование и передачу радиосигнал в диапазоне частот 130 МГц,
-
- передачу данных результатов измерений и демодуляции в ПЭВМ.
-
- БО состоит из следующих функциональных узлов:
-
- модуль первичной обработки сигналов (модуль ПОС);
-
- модуль вторичной обработки сигналов (модуль ВОС);
-
- модуль контроля телеметрии (модуль КТМ);
-
- модуль питания.
Модуль ПОС построен на базе двухканального супергетеродинного приёмника, обеспечивающего работу в диапазонах Д1 и Д2.
Модуль ВОС в процессе работы осуществляет детектирование, обнаружение, демодуляцию, измерение параметров радиосигналов, передачу на ПЭВМ цифровых отсчётов радиосигналов для демодуляции и результатов измерений для их последующего отображения на дисплее ПЭВМ, а также обеспечивает формирование амплитудно-модулированного радиосигнала с заданными параметрами для проверки работоспособности радиоприёмного устройства СП.
Модуль КТМ предназначен для приёма сигналов, излучаемых СП, их обработку и передачу результатов для отображения на дисплее ПЭВМ.
Модуль питания предназначен для формирования напряжения питания КПА СП от сети переменного напряжения, а также формирования выходного напряжения питания от 23 до 34 В СП во время проверок.
Основные функции по измерению характеристик принимаемых радиосигналов, демодуляции радиосигналов и управлению отображением результатов работы КПА СП реализованы в ПЭВМ в программе «KPA SP».
ПЭВМ посредством программы «KPA SP» обеспечивает:
-
- управление режимами работы БО;
-
- управление режимами работы СП;
-
- измерение характеристик принимаемых радиосигналов;
-
- демодуляцию радиосигналов;
-
- отображение результатов измерений параметров радиосигналов диапазонов Д1, Д2;
-
- отображение параметров сигнала излучения в диапазоне Д3;
-
- формирование протоколов измерений в электронном виде;
-
- подключение к принтеру для распечатывания протоколов измерений.
Общий вид КПА СП приведён на рисунках 1.
Место нанесения наклейки «Знак утверждения типа» приведено на рисунке 2, а схема пломбировки КПА СП от несанкционированного доступа приведена на рисунке 3.
утверждения типа
Рисунок 1 - Общий вид КПА СП
Место нанесения знака
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид лицевой панели КПА СП
Место пломбировки от несанкционированного доступа
Рисунок 3 - Общий вид задней панели КПА СП
Программное обеспечениеПрограммное обеспечение (ПО) КПА СП представляет собой программный продукт «libprocessing.so.01.0.0».
Метрологически значимая часть ПО КПА СП и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
libprocessing. so.01.0.0 |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01 |
|
Цифровой идентификатор ПО |
8b04b46d2017c4c25492447e98dce 638 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и технические характеристики КПА СП приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики радиосигнала диапазона Д1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, МГц |
от 406,000 до 406,100 |
|
Пределы допускаемой абсолютной погрешности измерений частоты сигнала диапазона Д1, МГц |
+1М0"4 |
|
Диапазон измерений уровня мощности входного сигнала в диапазоне Д1, дБ относительно 1 мВт |
от -10 до +40 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне Д1, дБ |
±1 |
|
Диапазон измерений времени нарастания выходной мощности сигнала в диапазоне Д1 от 0,1 до 0,9 максимального значения, мс |
от 1,0 до 10,0 |
|
Пределы допускаемой абсолютной погрешности измерений времени нарастания выходной мощности сигнала в диапазоне Д1 от 0,1 до 0,9 максимального значения, мс, не более |
±0,1 |
|
Диапазон измерений длительности немодулированной несущей, мс |
от 158,0 до 162,0 |
|
Пределы допускаемой абсолютной погрешности измерений длительности немодулированной несущей, мс |
±1,0 |
|
Диапазон измерений длительности цифрового сообщения, мс |
от 430,0 до 530,0 |
|
Пределы допускаемой абсолютной погрешности измерений длительности цифрового сообщения, мс |
±1,0 |
|
Диапазон измерений длительности бита информации, мс |
от 2,475до 2,531* |
|
Пределы допускаемой абсолютной погрешности измерений длительности бита информации, мс |
±0,003** |
|
Диапазон измерений отклонения фазы при двухфазной модуляции, рад:
|
от 0,90 до 1,30 от -0,90 до -1,30 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения фазы при двухфазной модуляции, рад:
|
±0,04 ±0,04 |
|
Диапазон измерений симметрии модуляции |
от 0,00 до 0,05 |
|
Пределы допускаемой абсолютной погрешности измерений симметрии модуляции |
±0,01 |
|
Диапазон измерений периода повторения информационного сообщения, с |
от 10,00 до 100,00 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений периода повторения информационного сообщения, с |
±0,01 |
|
Диапазон измерений времени нарастания модулирующего сигнала, мкс |
от 30 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений времени нарастания модулирующего сигнала, мкс |
±15 |
|
Диапазон измерений времени спада модулирующего сигнала, мкс |
от 30 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений времени спада модулирующего сигнала, мкс |
±15 |
|
Диапазон измерений кратковременной относительной нестабильности частоты диапазона Д1 за 100 мс |
от 1-10-10 до 1-10-8 |
|
Пределы допускаемой относительной погрешности измерений кратковременной относительной нестабильности частоты диапазона Д1 за 100 мс |
±140-10 |
|
Диапазон измерений относительного среднего наклона линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
от -1-10-8 до +1-10-8 |
|
Пределы допускаемой относительной погрешности измерений среднего наклона линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
±140-10 |
|
Диапазон измерений остаточного ухода от линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
от 1-10-10 до 1-10-8 |
|
Пределы допускаемого остаточного ухода от линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
±140-10 |
|
* - соответствует диапазону измерений скорости передачи информации от 396 до 404 бит/с; ** - соответствует пределу допускаемой абсолютной погрешности измерений скорости передачи информации ±1 бит/с | |
Таблица 3 - Метрологические характеристики радиосигнала диапазона Д2
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц |
от 121,300 до 121,700 |
|
Пределы допускаемой абсолютной погрешности измерений частоты сигнала диапазона Д2, МГц |
+1М0-4 |
|
Диапазон измерений уровня мощности входного сигнала в диапазоне Д2, дБ относительно 1 мВт |
от -10 до +35 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне Д2, дБ |
±1 |
|
Диапазон измерений коэффициента амплитудной модуляции сигнала в диапазоне Д2, % |
от 80 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции сигнала в диапазоне Д2, % |
±10 |
|
Диапазон измерений изменения свип-тона, Гц |
от 300 до 1600 |
|
Пределы допускаемой абсолютной погрешности измерений изменения свип-тона, Гц |
±30 |
Таблица 4 - Метрологические характеристики радиосигнала диапазона Д3
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц |
от 130,160 до 130,174 |
|
Пределы допускаемой абсолютной погрешности установки номинальной частоты сигнала в диапазоне Д3, МГц |
±1М0’3 |
|
Диапазон установки номинального значения мощности радиосигнала в диапазоне Д3, дБ относительно 1 мВт |
от -97 до -20 |
|
Пределы допускаемой абсолютной погрешности установки номинального значения мощности сигнала в диапазоне Д3, дБ |
±1 |
|
Диапазон установки частот амплитудной модуляции, Гц |
от 300 до 3400 |
|
Пределы допускаемой абсолютной погрешности диапазона установки частот амплитудной модуляции, Гц |
±100 |
|
Диапазон установки коэффициента амплитудной модуляции сигнала в диапазоне Д3, % |
от 70 до 100 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции сигнала в диапазоне Д3, % |
±10 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации:
|
от +5 до +35 85 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 198 до 242 |
|
Потребляемая мощность, Вт, не более |
800 |
|
Масса, кг, не более |
20 |
|
Габаритные размеры (ширина х глубина х высота), мм, не более
|
483x403x89 420x320x80 |
|
Время выхода в рабочий режим, мин, не более |
15 |
|
Назначенный ресурс, ч (в течение назначенного срока службы -15 лет) |
5000 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус блока обработки в виде металлической информационной таблички с гравировкой.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контрольно-проверочная аппаратура системы пеленга КПА СП |
ЦДКТ.464534.001РЭ |
1 шт. |
|
Блок обработки |
ЦДКТ.464425.011 |
1 шт. |
|
ПЭВМ |
- |
1 компл. |
|
Программа «KPA SP» |
ЦДКТ.00720-02 |
установлена на ПЭВМ |
|
Комплект кабелей НЧ |
ЦДКТ.442616.001 |
1 компл. |
|
Комплект кабелей ВЧ |
ЦДКТ.442616.002 |
1 компл. |
|
Ведомость эксплуатационных документов |
ЦДКТ.464534.001ВЭ |
1 экз. |
|
Комплект упаковочный |
ЦДКТ.464956.039 |
1 компл. |
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ЦДКТ.464534.001РЭ.
Нормативные и технические документы, устанавливающие требования к контрольнопроверочной аппаратуре системы пеленга КПА СП ЦДКТ.464534.001ЦДКТ.464534.001 ТУ Контрольно-проверочная аппаратура системы пеленга КПА СП. Технические условия
Изготовитель«Акционерное общество «Научно-исследовательский институт космического приборостроения» («АО «НИИ КП»)
ИНН 7722488005
111250 г. Москва, ул. Авиамоторная, д. 53
Телефон: (495) 517-92-00 * 66-26
Факс (495) 673-47-19
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
117418 г. Москва, Нахимовский проспект, 31
Телефон: 8 (495) 544-00-00
Web-сайт: rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
