ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры телерадиовещательные R&S SFE Назначение средства измеренийТестеры телерадиовещательные R&S SFE предназначены для воспроизведения сигналов аналогового и цифрового телерадиовещания.
Описание средства измеренийТестеры телерадиовещательные R&S SFE представляют собой мультистандартные генераторы ТВ сигналов, которые поддерживают следующие стандарты телевещания и радиовещания: DVB-T/H, DVB-T2, DVB-C, DVB-S, DVB-S2, аналоговое ТВ.
Принцип действия основан на формировании с помощью процессора выбранного пользователем стандарта телерадиовещания. Используя внутренний модулятор, прибор формирует на выходе эталонный высокочастотный сигнал выбранного стандарта вещания на заданной частоте с заданным выходным уровнем и отношением сигнал шум.
Тестер телерадиовещательный R&S SFE допускает одновременную установку любого количества ТВ стандартов. Тестер телерадиовещательный R&S SFE содержит в одном компактном корпусе опорный генератор, аудио - и видео - генераторы, высокочастотный (ВЧ) модулятор, универсальный кодер реального времени и источники модулирующих сигналов. Это позволяет в реальном времени генерировать телерадиовещательные сигналы аналогового и цифрового эфирного, кабельного, спутникового и мобильного телевещания в диапазоне частот от 100 кГц до 2,5 ГГц.
Источник сигналов с поддержкой стандартов цифрового ТВ позволяет генерировать испытательные сигналы на основе библиотек фирмы Rohde & Schwarz и формировать потоки данных в соответствии со специфическими требованиями конкретного пользователя.
Внешний вид тестера телерадиовещательного R&S SFE и обозначение места нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
R&S SFE BASE SOFTWARE | |
|
Номер версии (идентификационный номер) ПО |
не ниже 02.92 | |
|
Цифровой идентификатор ПО |
- | |
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизводимых частот, Гц |
от 1-105 до 2,5-109 |
|
Пределы допускаемой относительной погрешности внутреннего опорного генератора, 10 МГц |
±1,6- 1('Г |
|
Уровень выходного сигнала, в зависимости от частоты выходного сигнала, дБм1 | |
|
до 1,0 ГГц включ. |
от -100 до +15 |
|
св. 1,0 ГГц до 2,0 ГГц включ. |
от -100 до +12 |
|
св. 2,0 ГГц до 2,5 ГГц |
от -100 до +10 |
|
Пределы допускаемой абсолютной погрешности выходного сигнала, дБм |
±1,0 |
|
КСВН выхода 50 Ом, не более |
1,8 |
|
Здесь и далее: 1 дБм - дБ относительно 1 мВт | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
235 х 155 х 465 |
|
Масса (без опций и аксессуаров), кг, не более |
6 |
|
Рабочие условия применения:
|
от +5 до +45 до 80 |
|
Время прогрева, не менее, мин |
30 |
наносится типографским способом на титульный лист эксплуатационной документации и на переднюю панель тестера телерадиовещательного R&S SFE в виде наклейки в соответствии с рисунком 1.
Комплектность средства измеренийТаблица 4 - Комплектность тестера
|
Наименование |
Обозначение |
Количество |
|
Тестер телерадиовещательный |
R&S SFE |
1 шт. |
|
Сетевой шнур |
1 шт. |
1 шт. |
|
Методика поверки |
РТ-МП-3183-441-2016 |
1 шт. |
|
Руководство пользователя |
2112.4322.62-01 |
1 шт. |
осуществляется по документу РТ-МП-3183-441-2016 «ГСИ. Тестеры телерадиовещательные R&S SFE. Методика поверки», утвержденному ФБУ «Ростест-Москва» 13.04.2016 г.
Основные средства поверки:
- стандарт частоты рубидиевый GPS-12RR (регистрационный номер в Федеральном информационном фонде 43830-10);
- приемник измерительный R&S FSMR (регистрационный номер в Федеральном информационном фонде 50678-12);
- анализатор электрических цепей векторный ZVA50 (регистрационный номер в Федеральном информационном фонде 48355-11);
- анализатор телевизионный R&S ETL (регистрационный номер в Федеральном информационном фонде 38441-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тестерам телерадиовещательным R&S SFEТехническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия
ИзготовителиФирма «Rohde & Schwarz GmbH & Co. KG», Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Фирма «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия
Адрес: Spidrova 49,38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы «РОДЕ И ШВАРЦ ГМБХ И КО.КГ» (Германия)
ИНН 9909002668
Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 3, этаж 6
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
.«.•.OVB-TIH w
1 ..........
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид средства измерений

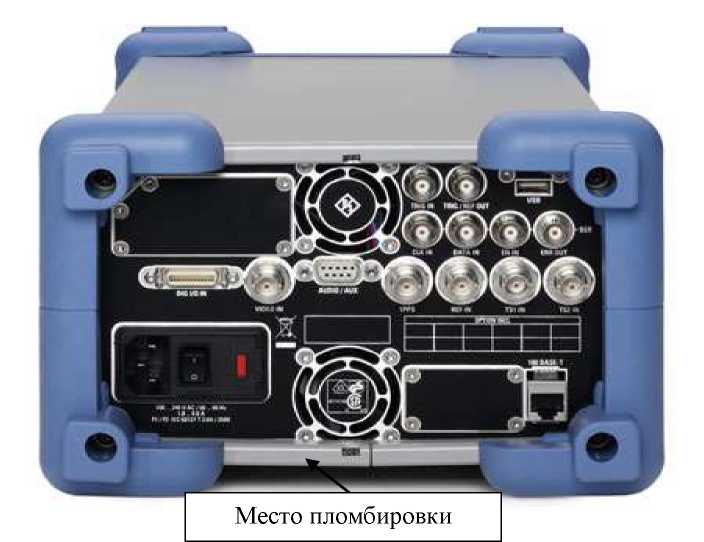

Рисунок 2 - Схема пломбировки тестеров телерадиовещательных R&S SFE от несанкционированного доступа
Программное обеспечение
Программное обеспечение тестера телерадиовещательного R&S SFE встроено в постоянное запоминающее устройство (ПЗУ), записываемое на заводе-изготовителе. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014. Идентификационные данные ПО тестера телерадиовещательного R&S SFE представлены в таблице 1.
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
