Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

(\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\_______________

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »           2025 г. №   ^{185 2}

Лист № 1 Регистрационный № 96274-25                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сканеры лазерные мобильные OmniSLAM

Назначение средства измерений

Сканеры лазерные мобильные OmniSLAM (далее - сканеры), предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.

Описание средства измерений

Принцип работы сканеров заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.

Конструктивно сканеры представляют собой модульную сканирующую систему, состоящую из блока управления и сканера, установленного на пластиковой опоре, вмещающего импульсный лазерный дальномер, электрические приводы и датчики углов поворота.

Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

Управление сканером осуществляется при помощи кнопок, находящихся на корпусе прибора, с помощью контроллера, подключение производиться по радиоканалу сети Wi-Fi. Запись данных производится во внутреннюю память сканера.

К средствам измерений данного типа относятся сканеры лазерные мобильные OmniSLAM модификация R8+ 120, D8 120, T8 120, RM 120, RM+ 120, R8+ 300, D8 300, T8 300, RM 300, RM+ 300, отличающиеся между собой диапазоном измерений расстояний, пределами допускаемой абсолютной погрешности измерений углов, скоростью сканирования и числом точек на 1 м².

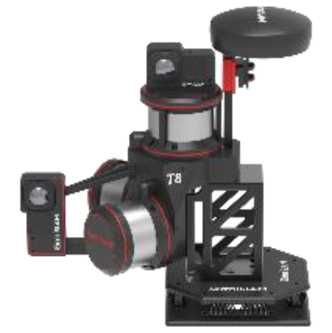

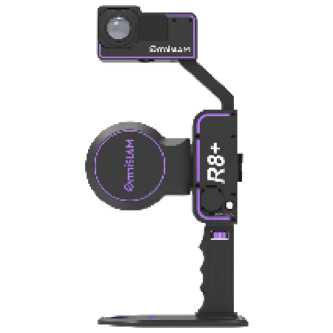

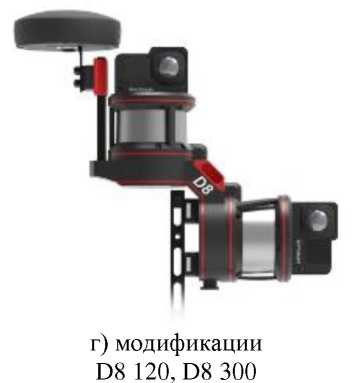

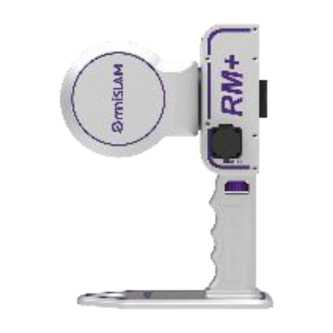

Общий вид сканеров приведен на рисунке 1.

Заводской номер сканеров и имеет формат двенадцатизначного буквенно-цифрового номера:

• - модификация R8+ 120 - R832PF YYYYYY,

• - модификация R8+ 300 - R8MXPF YYYYYY,

• - модификация D8 120 - D8320F YYYYYY,

• - модификация D8 300 - D8MX0F YYYYYY,

• - модификация T8 120 - T8320F YYYYYY,

• - модификация T8 300 - T8MX0F YYYYYY,

• - модификация RM 120 - RM320F YYYYYY,

• - модификация RM 300 - RMMX0F YYYYYY,

• - модификация RM+ 120 - RM32PF YYYYYY,

- модификация RM+ 300 - RMMXPF YYYYYY,

где «YYYYYY» - обозначение из арабских цифр.

Заводской номер сканеров наносится с помощью самоклеящейся пленки на заднюю панель сканера и обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации средства измерений Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

б) модификации

RM 120, RM 300

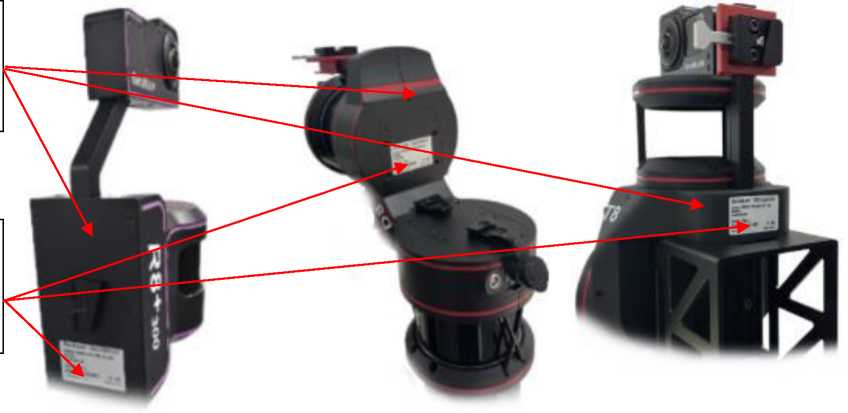

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

В процессе эксплуатации сканеры не предусматривают внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса сканеров не предусмотрено. Ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией корпуса, к узлам блока управления - конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

Программное обеспечение (ПО) сканеров состоит из внутреннего и внешнего. Метрологически значимая часть содержится во внутреннем ПО (микропрограммное обеспечение, далее - МПО), размещаемом в энергонезависимой части памяти сканеров, запись которой осуществляется в процессе их производства. Внесение изменений в МПО при эксплуатации сканера функционально невозможно.

В комплектность сканеров включено внешнее ПО Capturer устанавливаемое на смартфон под управлением операционной системы Android (версия не ниже 12) и предназначенное для управления процессом сбора измерительной информации и ПО OmniSlam Mapper, устанавливаемое на персональный компьютер под управлением операционной системы Windows (версия не ниже 7) и предназначенное для обработки и хранения результатов измерений. ПО «GreenValley». ПО Capturer и ПО OmniSLAM Mapper не содержит метрологически значимой части.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.

Конструкция сканеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МПО	Capturer	OmniSLAM Mapper
Номер версии ПО	3.4.6	не ниже 1.0.8	не ниже 2.17.7
Цифровой идентификатор ПО	-	-	-

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расстояний, м: - модификации R8+ 120, D8 120, T8 120, RM 120, RM+ 120	от 0,5 до 120,0
- модификации R8+ 300, D8 300, T8 300, RM 300, RM+ 300	от 0,5 до 300,0
Пределы допускаемой абсолютной погрешности измерений расстояний, мм: - в поддиапазоне от 0,5 до 30 м включ.	±2
- в поддиапазоне св. 30 до 60 м включ.	±5
- в поддиапазоне св. 60 до 120 м включ.	±10
- в поддиапазоне св. 120 до 300 м	±20
Диапазон измерений углов	от 0° до 360°
Пределы допускаемой абсолютной погрешности измерений углов: - модификации R8+ 120, R8+ 300, D8 120, D8 300, T8 120; T8 300	±0,005°
- модификации RM 120, RM 300, RM+ 120, RM+ 300	±0,015°

Таблица 3 - Технические характеристики
Наименование характеристики	Значение
Габаритные размеры (длина х ширина х высота), мм, не более:
- сканер
- модификации R8+ 120, R8+ 300	186 х 107 х 395
- модификации D8 120, D8 300	351 х 124 х 330
- модификации T8 120, T8 300	466 х 305 х 472
- модификации RM 120, RM 300, RM+ 120, RM+ 300	186 х 107 х 265
- управляющий блок
- модификации R8+ 120, R8+ 300, D8 120, D8 300, T8 120, T8 300	215 х 145 х 66
- модификации RM 120, RM 300, RM+ 120, RM+ 300	260 х 230 х 115
Масса, кг, не более:
- сканер
- модификации R8+ 120	2,1
- модификации R8+ 300	1,8
- модификации D8 120	4,3
-модификации D8 300	3,7
- модификации T8 120; T8 300	11,7
- модификации RM 120, RM+ 120	1,8
- модификации RM 300, RM +300	1,5
- управляющий блок
- модификации R8+ 120, R8+ 300, D8 120, D8 300, T8 120, T8 300	1,2
- модификации RM 120, RM 300, RM+ 120, RM+ 300	5,2

Продолжение таблицы 3

Наименование характеристики	Значение
Напряжение питания от источника постоянного тока, В	от 12,0 до 16,8
Максимальная скорость сканирования, тысяч точек/с, не менее: - модификации R8+ 120, R8+ 300	640
- модификации D8 120, D8 300	1280
- модификации T8 120; T8 300	1920
- модификации RM 120, RM 300	640
- модификации RM+ 120; RM+ 300	640
Число точек1) на 1 м2, не менее: - модификации R8+ 120, R8+ 300	250000
- модификации D8 120, D8 300	250000
- модификации T8 120; T8 300	500000
- модификации RM 120; RM 300	10000
- модификации RM+ 120; RM+ 300	250000
Условия эксплуатации: - температура окружающего воздуха, °С	от -25 до +65
Примечания: 1) при сканировании плоской поверхности, удаленной от сканера лазерного
мобильного OmniSLAM на 10 метров

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканера.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт. (экз., компл.)
Сканер	OmniSLAM	1 шт.
Блок управления	-	1 шт.
Накопитель данных	-	1 шт.
Аккумуляторные батареи	-	2 шт.
Устройство для быстрой замены аккумуляторных батарей		1 шт.
Зарядное устройство	-	1 шт.
Рюкзак	-	1 шт.
Модуль ГНСС	-	1 шт.
USB-накопитель	-	1 шт.
Контроллер	-	1 шт.
Площадка для измерения контрольных точек	-	1 шт.
Плечевой ремень	-	1 шт.
Комплект кабелей	-	1 компл.
Транспортировочный кейс	-	1 шт.
Программное обеспечение OmniSLAM Mapper	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в главах «Использование Wi-Fi» и «Использование ПО Capturer» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 года № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»

Локальная поверочная схема для сканеров лазерных мобильных OmniSLAM, утвержденная начальником ФГБУ «ГНМЦ» Минобороны России 19 февраля 2025 г.

Стандарт предприятия. «Сканеры лазерные мобильные OmniSLAM»

Правообладатель

OmniSLAM Co., Ltd., Китай

Адрес: Китай, 102300, Beijing, Mentougou Dist, Lianshi Lake Rd, 98#

Телефон: +86-24-2296-1407

E-mail: support@omni-slam.com

Изготовитель

OmniSLAM Co., Ltd., Китай

Адрес: Китай, 102300, Beijing, Mentougou Dist, Lianshi Lake Rd, 98#

Телефон: +86-24-2296-1407

E-mail: support@omni-slam.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ввгувтв   2025 г. №   _85 2

Лист № 1 Регистрационный № 96275-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоколлиматоры цифровые АК

Назначение средства измерений

Автоколлиматоры цифровые АК (далее - автоколлиматоры) предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, а также для применения в качестве рабочих эталонов 1-го и 2-го разрядов в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482 (части 2, 3, 4).

Описание средства измерений

К настоящему типу средств измерений относятся автоколлиматоры модификаций АК-025, АК-025М, АК-05, которые отличаются метрологическими и техническими характеристиками.

Принцип действия автоколлиматоров основан на измерении смещения изображения автоколлимационной марки, отраженного от плоской отражающей поверхности, относительно первоначального положения. Изображение автоколлимационной марки фиксируется ПЗС-матрицей, расположенной в фокальной плоскости объектива автоколлиматора. Значение угла наклона отражающей поверхности по отношению к визирной оси автоколлиматора вычисляется как отношение величины смещения изображения автоколлимационной марки к удвоенному значению фокусного расстояния объектива.

Автоколлиматоры состоят из коллиматора, совмещенного со зрительной трубой, и оптико-электронного узла. Автоколлиматоры устанавливают на двухкоординатное юстируемое основание или магнитное основание (при наличии) для настройки и фиксации положения.

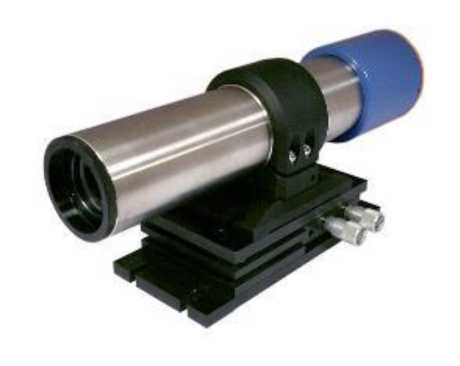

Общий вид автоколлиматоров представлен на рисунке 1. Содержание маркировки автоколлиматоров представлено на рисунке 2. Заводской номер в виде цифрового обозначения наносится типографским способом на маркировочную табличку, расположенную в нижней части корпуса оптико-электронного узла.

Автоколлиматоры пломбируются с помощью пломбировочной наклейки, которая наносится на нижнюю поверхность корпуса на один из крепежных винтов в месте, указанном на рисунке 2.

Нанесение знака поверки на автоколлиматоры не предусмотрено.

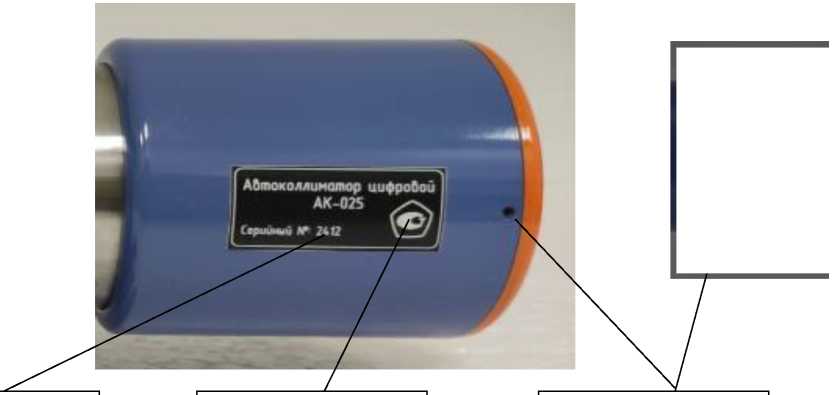

Рисунок 2 - Маркировка автоколлиматоров с указанием мест нанесения заводского номера, знака утверждения типа, пломбировки

Программное обеспечение

Автоколлиматоры имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Метрологические характеристики нормированы с учетом влияния ПО.

Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	GonioScan AC
Номер версии (идентификационный номер) ПО	1.X»
Цифровой идентификатор ПО	7C3A46612)
Алгоритм вычисления цифрового идентификатора ПО	CRC32
1) «Х» не относится к метрологически значимой части ПО и принимает значения от 3 до 9 2) Контрольная сумма указана для версии ПО 1.3

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	модификация АК-025	модификация АК-05	модификация АК-025М
Диапазон измерений углов в горизонтальной плоскости	от -1200" до +1200"
Диапазон измерений углов в вертикальной плоскости	от -900" до +900"
Пределы         допускаемой абсолютной       погрешности измерений углов	±0,25"	±0,50"	±0,10" (в поддиапазоне измерений от -600" до +600" включ.) ±0,25" (в остальных поддиапазонах измерений)
Дискретность отсчета	0,01"

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
	модификация АК-025	модификация АК-05	модификация АК-025М
Габаритные размеры, мм, не более:
длина		330
ширина		90
высота		90
Масса, кг, не более	3,0
Максимальное расстояние от объектива
автоколлиматора до отражающей	1	2	0,25
поверхности, м
Параметры электрического питания:
- напряжение питания автоколлиматора
от источника постоянного тока (USB
порт ноутбука), В		5
- напряжение питания ноутбука от
источника переменного тока частотой
(50±1) Гц		220±22

Наименование характеристики	Значение
	модификация АК-025	модификация АК-05	модификация АК-025М
Потребляемая мощность, Вт, не более: - без ноутбука		4,5
- с ноутбуком		45
Условия эксплуатации: - температура окружающего воздуха, °С		от +17 до +23
- изменение температуры окружающего воздуха в течение 1 часа, °С, не более		0,2
- относительная влажность окружающего воздуха, %, не более		80
- атмосферное давление, кПа		от 85 до 105

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка до отказа, ч, не менее	10000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и маркировочную табличку типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность автоколлиматора

Наименование	Обозначение	Количество
Автоколлиматор цифровой	АК1}	1 шт.
Двухкоординатное юстируемое основание	-	1 шт.
USB-кабель	-	1 шт.
Программное обеспечение GonioScan AC (на СD-диске или флэш-накопителе)	-	1 шт.
Кейс для транспортирования	-	1 шт.
Целеуказатель	-	1 шт.2)
Магнитное основание	-	1 шт.2)
Зеркало	-	1 шт.2)
Ноутбук	-	1 шт.2)
Руководство по эксплуатации	РВАЕ.401219.003 РЭ	1 экз.
Паспорт	РВАЕ.401219.003 ПС	1 экз.
1) модификация в соответствии с заказом, 2) поставляется по заказу

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482

РВАЕ.401219.003 ТУ «Автоколлиматоры цифровые АК. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ИНЕРТЕХ»

(ООО «ИНЕРТЕХ») Юридический адрес: 197022, г. Санкт-Петербург, ул. Инструментальная, д. 3, литер К, помещ. 15Н, ком. 92

ИНН 7813482900

Изготовитель

Общество с ограниченной ответственностью «ИНЕРТЕХ»

(ООО «ИНЕРТЕХ»)

Юридический адрес: 197022, г. Санкт-Петербург, ул. Инструментальная, д. 3, литер К, помещ. 15Н, ком. 92

Адрес места осуществления деятельности: 197376, г. Санкт-Петербург, ул. Профессора Попова, д. 5

ИНН 7813482900

Телефон (факс): +7 (981) 812-42-71

Web-сайт: www.inertech-ltd.com

E-mail: sales@inertech-ltd.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   августа   2025 Г. №   ^{185 2}

Регистрационный № 96276-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сферометр Super Spherotronic HR

Назначение средства измерений

Сферометр Super Spherotronic HR (далее - сферометр) предназначен для измерений радиусов кривизны оптических поверхностей.

Описание средства измерений

Измерение радиусов кривизны оптических поверхностей осуществляется с помощью датчика линейных перемещений, установленного на выдвижном стержне в измерительном устройстве.

Сферометр состоит из измерительного устройства с комплектом опорных колец и блока обработки измерений, подключаемого к компьютеру с программным обеспечением (ПО).

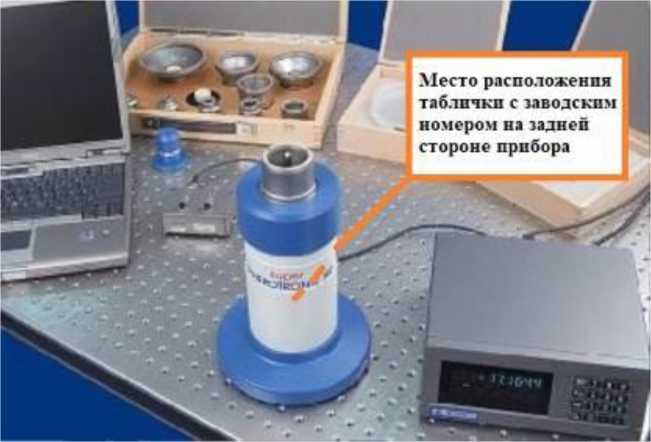

Внешний вид сферометра приведен на рисунке 1.

Нанесение знака поверки на сферометр не предусмотрено. Заводской номер нанесен на заднюю часть корпуса сферометра в виде таблички и имеет цифровое обозначение.

Пломбирование сферометра от несанкционированного доступа не предусмотрено.

К сферометру Super Spherotronic HR, относящемуся к данному типу средств измерений, относится сферометр Super Spherotronic HR зав. № 091.

Программное обеспечение

Сферометр Super Spherotronic HR имеет в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.

Программное обеспечение является специализированным ПО сферометра и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от сферометра.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО сферометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SpheroWin
Номер версии (идентификационный номер) ПО	2.1.1.0 и выше
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики сферометра

Наименование характеристики	Значение
Диапазон измерений радиусов кривизны, мм - выпуклой поверхности - вогнутой поверхности	от 10 до 1000 от 10 до 1000
Пределы допускаемой относительной погрешности измерений радиусов кривизны, %	±0,01

Таблица 3 - Технические характеристики сферометра

Наименование характеристики	Значение
Масса, кг, не более	8
Габаритные размеры, мм, не более
- длина	240
- ширина	90
- высота	260

Таблица 4 - Условия эксплуатации сферометра

Наименование характеристики	Значение
Температура окружающей среды, °C	от +19 до +25
Относительная влажность воздуха, %, не более	80
Напряжение переменного тока, В	220±10
Частота, Гц	50/60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Сферометр	Super Spherotronic HR	1 шт.
Комплект опорных колец	-	1 ком-т.
Плоские стеклянные пластины	-	4 шт.
Компьютер с ПО	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе D «Процедура измерения», руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Локальная поверочная схема

Правообладатель

TRIOPTICS GmbH, Германия

Адрес: Strandbaddamm 6, 22880 Wedel, Germany

Тел.: +49 4103 18006-0

Факс: +49 4103 18006-20

Сайт: http://www.trioptics.com

Изготовитель

TRIOPTICS GmbH, Германия

Адрес: Strandbaddamm 6, 22880 Wedel, Germany

Тел.: +49 4103 18006-0

Факс: +49 4103 18006-20

Сайт: http://www.trioptics.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru, web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц: 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   августа 2025 Г. №   185 2

Лист № 1 Регистрационный № 96277-25                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы ультразвуковые Sonaflex-PT-001

Назначение средства измерений

Дефектоскопы ультразвуковые Sonaflex-PT-001 (далее - дефектоскопы) предназначены для измерений толщины объекта контроля, длительности временных интервалов и отношений амплитуд сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала.

Описание средства измерений

Принцип действия дефектоскопа основан на акустическом методе неразрушающего контроля (эхо-импульсный, дифракционный и зеркально-теневой методы ультразвукового контроля при щелевом способе ввода ультразвуковых колебаний в контролируемый объект).

Ультразвуковая волна, формируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвуковой волны в изделии от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.

Дефектоскоп состоит из блока электроники с комплектом ультразвуковых пьезоэлектрических преобразователей на фазированных антенных решетках, изготавливаемых компанией ООО «Компания«Нординкрафт» и подключаемого внешнего персонального компьютера.

Серийный номер, состоящий из цифр наносится на информационную табличку методом печати и крепится на боковую поверхность блока электроники дефектоскопа.

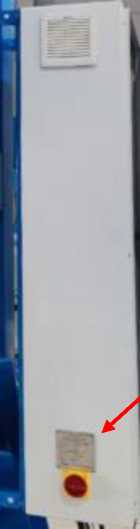

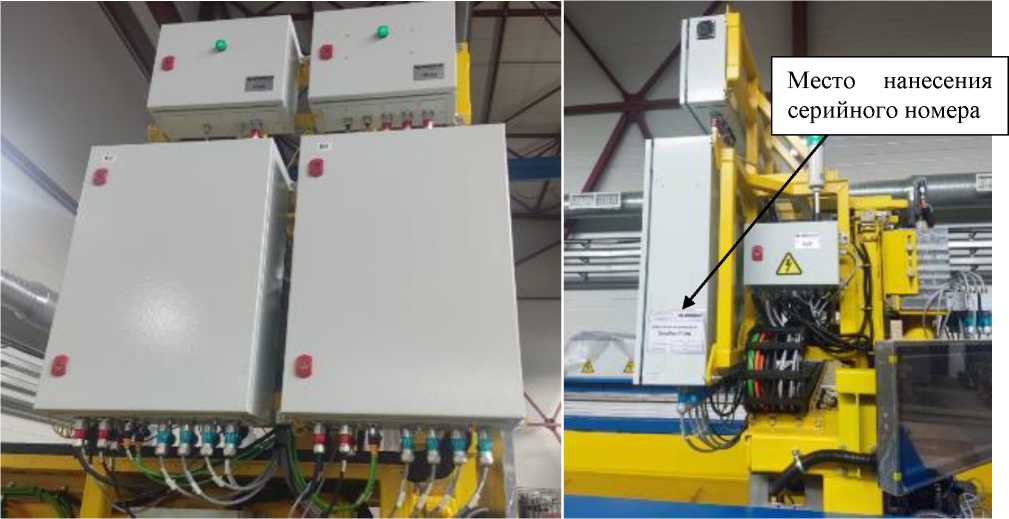

Общий вид дефектоскопов с указанием места нанесения серийного номера представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование дефектоскопа не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	NKWare
Номер версии (идентификационный номер) ПО	1.0 и выше
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ	от 1 до 24
Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ: - в диапазоне от 1 до 11 дБ включ.	±1
- в диапазоне св. 11 до 24 дБ	±2
Диапазон измерений длительности временных интервалов, мкс	от 0,5 до 400
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс	±0,3
Диапазон измерений толщины объекта контроля, мм	от 5 до 200
Пределы допускаемой абсолютной погрешности измерений толщины объекта контроля, мм	±0,3

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество преобразователей, шт	8
Количество электронных каналов, шт	64
Диапазон показаний глубины залегания дефектов, мм	от 1,0 до 198,5
Параметры электрического питания: - напряжение переменного тока, В	от 198 до 242
- частота переменного тока, Гц	от 50 до 60
Габаритные размеры, мм, не более - ширина	540
- высота	250
- длина	750
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +35
- относительная влажность воздуха, %, не более	80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность дефектоскопов

Наименование	Обозначение	Количество
Дефектоскоп ультразвуковой	Sonaflex-PT-001	1 шт.
Настроечные образцы		5 шт.
Комплект преобразователей *		1 комплект
Адаптер для поверки NKE.854.01		1 шт.
Адаптер для поверки NKE.854.02		1шт.
Руководство по эксплуатации		1 экз.
Паспорт		1 экз.
Программное обеспечение		1 шт.
Персональный компьютер		1 шт.
* - количество и тип преобразователей в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 5 «Описание работы систем ультразвукового контроля» документа «Дефектоскопы ультразвуковые Sonaflex-PT-001. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

26.51.66.120-1730.1-10553510-23 ТУ Дефектоскоп ультразвуковой Sonaflex-РТ-001. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Компания «Нординкрафт» (ООО «Компания«Нординкрафт»)

Адрес юридического лица:  162626, Россия, Вологодская обл., г. Череповец,

ул. Годовикова, д. 12

ИНН 3528032408

Изготовитель

Общество с ограниченной ответственностью «Компания «Нординкрафт»

(ООО «Компания«Нординкрафт»)

ИНН 3528032408

Адрес: 162626, Россия, Вологодская обл., г. Череповец, ул. Годовикова, д. 12

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 141570, РОССИЯ, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи об аккредитации в реестре аккредитованных лиц в области обеспечения единства измерений 30002-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_9 »   _вгуст_ 2025 г. № ^{185 2}

Лист № 1 Регистрационный № 96278-25                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры универсальные SUBRAMAX ТУ

Назначение средства измерений

Твердомеры универсальные SUBRAMAX ТУ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса ГОСТ Р ИСО 6507-1-2007, Роквелла ГОСТ 9013-59, Бринелля ГОСТ 9012-59.

Описание средства измерений

Принцип действия твердомеров основан:

• - для шкал Роквелла на статическом вдавливании алмазного конусного или шарикового индентора с последующим измерением глубины внедрения наконечника;

• - для шкал Виккерса: на статическом вдавливании индентора - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

• -  для шкал Бринелля: на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.

Твердомеры изготавливаются по модульному принципу представляя собой стационарное средство измерений, состоящее из силовой рамы, механизма приложения нагрузки, блоков управления процессом испытаний и вывода результатов измерений.

Твердомеры выпускаются в следующих модификациях: SUBRAMAX ТУ-187,5-М, SUBRAMAX ТУ-187,5-МС, SUBRAMAX ТУ-250-МС, SUBRAMAX ТУ-187,5-АС, SUBRAMAX ТУ-250-АС, SUBRAMAX ТУ-187,5-АС-ПК, SUBRAMAX ТУ-250-АС-ПК, одинаковых по принципу действия и отличающихся степенью автоматизации, способом вывода результатов измерений, местом расположения органов управления процессом испытаний, цветовым исполнением. Количество модификаций - 7.

Структура условного обозначения твердомеров универсальные SUBRAMAX ТУ-Х-АВ-С, где

SUBRAMAX ТУ - твердомер универсальный.

X - максимальная испытательная нагрузка: (187,5; 250) кгс.

А - степень автоматизации процесса:

А - автоматический;

М - полуавтоматический;

В - вид отсчетного устройства

C - сенсорный экран;

без обозначения - аналоговое индикаторное устройство;

С - возможность подключения вспомогательных устройств:

ПК - персональный компьютер;

без обозначения - сервисная функция отсутствует.

На силовой раме твердомера с лицевой стороны при помощи заклепок устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобным технологическим способом.

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на корпус твердомера не предусмотрено.

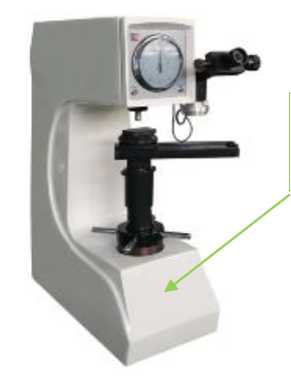

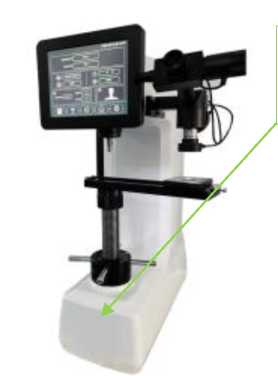

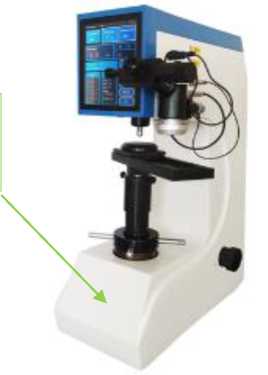

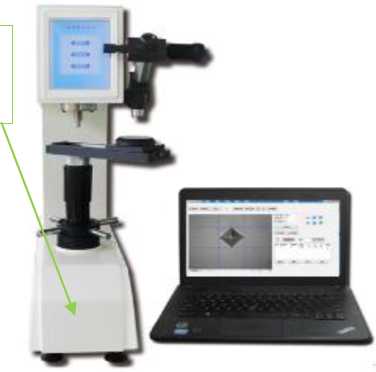

Общий вид твердомеров представлен на Рисунках 1-4, образец маркировочной таблички представлен на рисунке 5.

Лист № 4 Всего листов 8 Метрологические и технические характеристики

Таблица 2 - Шкалы твердости, реализованные в твердомерах

Модификация твердомера SUBRAMAX ТУ-	Шкалы твердости Виккерса	Шкалы твердости Бринелля	Шкалы твердости Роквелла
187,5-М	HV30	НВ(№) 2,5/31,25
	HV100	НВ(№) 2,5/62,5 НВ(Ж) 2,5/187,5
187,5-МС	HV30	НВ(Ж) 2,5/31,25
	HV100	НВ(№) 2,5/62,5 НВ(Ж) 2,5/187,5
250-МС	HV2	m(W) 2,5/15,62,5
	HV5	НВ(Ж) 2,5/31,25
	HV10	НВ(№) 2,5/62,5
	HV20	m(W) 2,5/187,5
	HV30	m(W) 5/62,5
	HV50	I IB(W) 5/125
	HV100	m(w) 5/250
187,5-АС	HV5	m(W) 2,5/15,625
	HV10	НВ(Ж) 2,5/31,25
	HV20	НВ(№) 2,5/62,5
	HV30	НВ(Ж) 2,5/187,5
	HV50	НВ(Ж) 5/62,5
	HV100	НВ(Ж) 5/125	HRA
250-АС	HV2	m(W) 2,5/15,62,5	HRB
	HV5	НВ(Ж) 2,5/31,25	HRC
	HV10	НВ(Ю 2,5/62,5
	HV20	НВ(Ж) 2,5/187,5
	HV30	НВ(Ж) 5/62,5
	HV50	11В(\\) 5/125
	HV100	m(w) 5/250
187,5-АС-ПК	HV5	m(W) 2,5/15,625
	HV10	НВ(Ж) 2,5/31,25
	HV20	НВ(№) 2,5/62,5
	HV30	НВ(Ж) 2,5/187,5
	HV50	НВ(Ж) 5/62,5
	HV100	11В(\\) 5/125
250-АС-ПК	HV2	m(W) 2,5/15,62,5
	HV5	НВ(Ж) 2,5/31,25
	HV10	НВ(№) 2,5/62,5
	HV20	НВ(Ж) 2,5/187,5
	HV30	НВ(Ж) 5/62,5
	HV50	11В(\\) 5/125
	HV100	НВ(№) 5/250

Таблица 3 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Виккерса

Обозначение шкалы твёрдости	Диапазоны измерений чисел твёрдости, HV
	от 50 до 200 включ.	св. 200 до 350 включ.	св. 350 до 550 включ.	св. 550 до 850 включ.	св. 850 до 1500
Пределы допускаемой абсолютной погрешности измерений твердости (размах показаний), HV, (±)
HV2	5,0	7,0	18,0	24,0	52,0
HV5	5,0	7,0	18,0	24,0	52,0
HV10	6,0	7,0	18,0	24,0	39,0
HV20	6,0	7,0	18,0	24,0	39,0
HV30	5,0	6,0	14,0	16,0	26,0
HV50	5,0	6,0	14,0	16,0	26,0
HV100	5,0	6,0	14,0	16,0	26,0

Таблица 4 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Роквелла

Наименование характеристики	Значение
Диапазоны измерений твердости по шкалам Роквелла	от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла (размах показаний) от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC	±1,2 (0,8) ±3,0 (1,2) ±2,0 (1,2) ±2,0 (0,8) ±1,5 (0,8) ±1,0 (0,8)

Таблица 5 - Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений чисел твердости по шкалам Бринелля

Шкала твердости Бринелля	K= P/D2	Диапазон измерений чисел твердости, HB(W)
		от 8 до 16 включ.	св. 16 до 32 включ.	св. 32 до 50 включ.	св. 50 до 75 включ.	св. 75 до 100 включ.	св. 100 до 125 включ.	св. 125 до 250 включ.	св. 250 до 350 включ.	св. 350 до 450 включ.	св. 450 до 550 включ.	св. 550 до 650 включ.
		Пределы допускаемой абсолютной погрешности твердоме								эа (размах), HB(W)
HB(W) 2,5/15,625	2,5	2,8	2,8	2,8	-	-	-	-	-	-	-	-
HB(W) 5/62,5		2,8	2,8	2,8	-	-	-	-	-	-	-	-
HB(W) 2,5/31,25	5	-	2,8	2,8	4,2	7	-	-	-	-	-	-
Hb(w) 5/125		-	2,8	2,8	4,2	7	-	-	-	-	-	-
HB(W) 2,5/62,5	10	-	-	2,8	4,2	7	7	10,5	-	-	-	-
Hb(w) 5/250		-	-	2,8	4,2	7	7	10,5	-	-	-	-
Hb(w) 2,5/187,5	30	-	-	-	-	-	7	10,5	14,7	18,9	23,1	27,3

Таблица 6 - Технические характеристики твердомеров

Наименование характеристики	Значение
1	2	3	4	5	6	7	8
Модификация твердомера SUBRAMAX ТУ-	187,5-М	187,5-МС	250-МС	187,5-АС	250-АС	187,5-АС-ПК	250-АС-ПК
Диапазон времени выдержки испытательной нагрузки, с	от 0 до 180
Испытательные нагрузки по шкалам Виккерса, Н (кгс)
19,61 (2,0)	-	-	+	-	+	-	+
49,03 (5,0)	-	-	+	+	+	+	+
98,07 (10,0)	-	-	+	+	+	+	+
196,1 (20,0)	-	-	+	+	+	+	+
294,2 (30,0)	+	+	+	+	+	+	+
490,3 (50,0)	-	-	+	+	+	+	+
980,7 (100)	+	+	+	+	+	+	+
Испытательные нагрузки по шкалам Роквелла, Н (кгс)	588,4 (60); 980,7 (100); 1471(150)
Предварительная испытательная нагрузка по шкалам Роквелла, Н (кгс)	98,07 (10)
Испытательные нагрузки по шкалам Бринелля, Н (кгс)
153,2 (15,625)	-	-	+	+	+	+	+
306,5 (31,25)	+	+	+	+	+	+	+
612,9 (62,5)	+	+	+	+	+	+	+
1226 (125)	-	-	+	+	+	+	+
1839(187,5)	+	+	+	+	+	+	+
2452 (250)	-	-	+	-	+	-	+
Габаритные размеры твердомера: длина, мм, не более ширина, мм, не более высота, мм, не более	800 400 1000
Параметры электрического питания от сети переменного тока, В	220 ± 22
Масса твердомера, кг, не более	100
Нормальные условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, атмосферное давление, кПа	от +18 до +28 до 80 от 84 до 106,7
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа	от +10 до +35 до 85 от 84 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.

Комплектность средства измерений

Таблица 7 - Комплектность твердомеров

Наименование	Обозначение	Количество
Твердомер универсальный	SUBRAMAX ТУ-X-AB-C	1 шт.
Индентор с алмазной пирамидой	-	1 шт.*
Индентор с алмазным конусом	-	1 шт.*
Индентор 0 1,588 мм	стальной/твердосплавный*	1 шт.*
Индентор 0 2,5 мм	стальной/твердосплавный*	1 шт.*
Индентор 0 5 мм	стальной/твердосплавный*	1 шт.*
Меры твердости	-	1 компл.*
ПК с ПО	-	1 шт.**
Руководство по эксплуатации	SUBRAMAX ТУ-РЭ	1 экз.
Паспорт	SUBRAMAX ТУ-ПС	1 экз.
*по согласованию с заказчиком; **по согласованию с заказчиком, в зависимости от модификации твердомера

Сведения о методиках (методах) измерений

приведены в разделе 8 «Выполнение измерений» документа «SUBRAMAX ТУ-РЭ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений.

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения

ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу

ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю

Приказ Росстандарта № 1895 от 02.08.2022 г «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля»

Приказ Росстандарта № 3462 от 30.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»

Приказ Росстандарта № 1898 от 14.08.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа

ТУ 26.51.62-015-34044552-2024 «Технические условия. Твердомеры универсальные SUBRAMAX ТУ»

Правообладатель

Общество с ограниченной ответственностью научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)

ИНН: 0264076411

Юридический адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20

Телефон: +7 (34783) 3-65-48

E-Mail: info@subramax.ru

Изготовитель

Общество с ограниченной ответственностью научно-производственный центр «СУБРА» (ООО НПЦ «СУБРА»)

ИНН: 0264076411

Адрес: 452680, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20

Телефон: +7 (34783) 3-65-48

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Место нахождения и адрес юридического лица: 603950, г. Нижний Новгород, ул. Республиканская, д.1

Телефон: 8 800 200 22 14

E-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц в области обеспечения единства измерений № 30011-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »           2025 г. №   ^{185 2}

Лист № 1 Регистрационный № 96279-25                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов специальной формы АКИП-3432

Назначение средства измерений

Генераторы сигналов специальной формы АКИП-3432  (далее - генераторы)

предназначены для генерации по двум независимым каналам периодических немодулированных сигналов различных форм, сигналов с различными видами аналоговой и цифровой модуляции и сигналов произвольной формы.

Описание средства измерений

Принцип действия генераторов основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.

На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. В нижней части панели расположены выходные разъемы двух основных каналов и выход сигнала синхронизации. Выходные каналы полностью независимы и позволяют производить отдельную настройку частотных и амплитудных параметров по каждому из каналов.

На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы USB и LAN для связи с персональным компьютером, входной и выходной разъемы опорной частоты 10 МГц, входной и выходной разъем сигналов запуска и частотомера, вход внешнего сигнала модуляции.

Генераторы имеют возможность установки опции усилителя мощности.

Генераторы оснащены встроенным частотомером до 200 МГц.

Генераторы выпускаются в трех модификациях: АКИП-3432/1, АКИП-3432/2, АКИП-3432/3, которые отличаются верхней границей диапазона частот.

Корпус генератора позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

Серийный номер, идентифицирующий каждый экземпляр генераторов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр или в виде цифрового обозначения, состоящего только из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

Общий вид генераторов, места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 2.

Цвет корпуса генераторов может отличаться от представленных на рисунках.

А

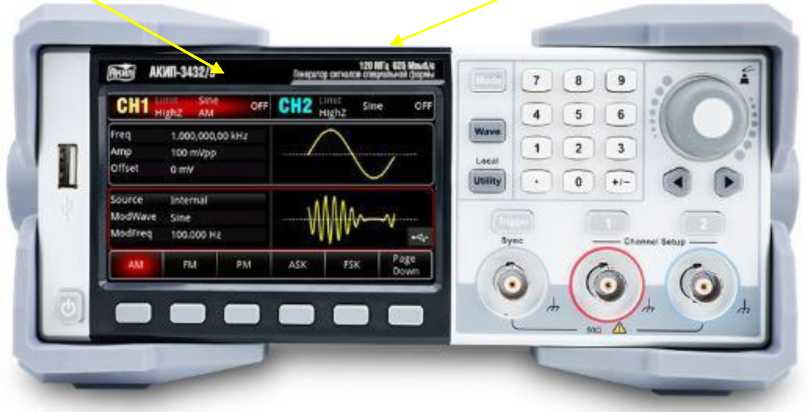

Рисунок 1 - Внешний вид генераторов с местами нанесения знака утверждения типа (А), знака поверки (Б) и пломбировки от несанкционированного доступа (В)

WfTrte

В

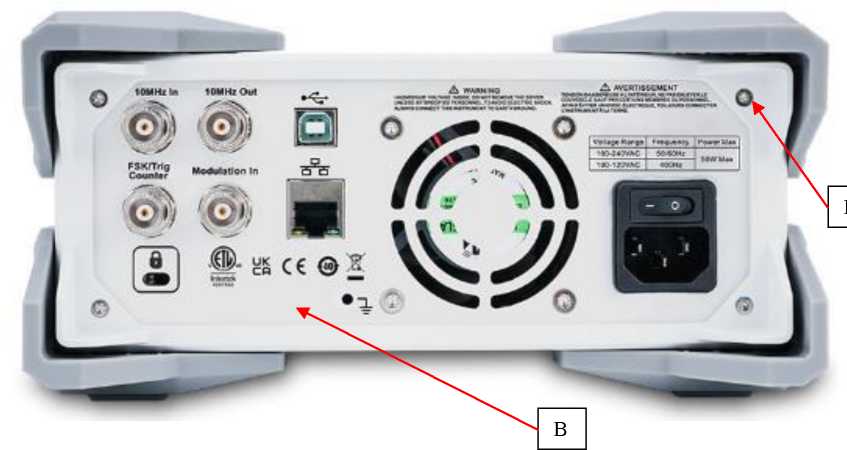

Рисунок 2 - Вид задней панели генераторов с местом нанесения серийного номера (В) и схема пломбировки от несанкционированного доступа (Г)

Программное обеспечение

Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	не ниже 1.01.0001
Примечание - номер версии ПО определяется по первым трем цифрам, разделенными точкой, допускаются любые дополнительные буквенно-цифровые обозначения.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	АКИП-3432/1	АКИП-3432/2	АКИП-3432/3
1	2	3	4
Диапазон частот для основных форм сигнала, Гц: - синусоидальный - прямоугольный - импульсный - треугольный (пилообразный) - произвольный	от 1М0-6 до 6 •Ю7 от 1М0-6 до 3 •Ю7 от 1М0-6 до 3 •Ю7 от 1М0-6 до 3М06 от 1М0-6 до 3 •Ю7	от 1М0-6 до 8М07 от 1М0-6 до 4М07 от 1М0-6 до 4М07 от 1М0-6 до 4М06 от 1М0-6 до 4М07	от 1М0-6 до 12 •107 от 1М0-6 до 5 •107 от 1М0-6 до 5 •107 от 1М0-6 до 5М06 от 1М0-6 до 5 •107
Пределы допускаемой относительной погрешности установки частоты, Гц	±5М0-5
Диапазон установки уровня выходного напряжения на нагрузке 50 Ом (уровень постоянного смещения 0 В), Вп-п, в диапазонах частот сигнала: от 1 мкГц до 20 МГц включ. св. 20 до 60 МГц включ. св. 60 до 120 МГц включ.	от 1М0-3 до 10 от 1М0-3 до 5 от 1М0-3 до 2
Разрешающая способность при установке частоты сигнала, мкГц	1
Диапазон установки уровня постоянного смещения   с   учетом   переменной составляющей, В на нагрузке 50 Ом на высокоомном выходе	±5 ±10
Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения синусоидального сигнала (частота 1 кГц, установленный уровень напряжения (размах) более 10 мВп-п, уровень постоянного смещения 0 В), Вп-п	±(0,01-U+1-10-3)

Продолжение таблицы 2

1	2	3	4
Пределы допускаемой абсолютной погрешности установки	±(0,01dUDc|+1M0-3)
уровня постоянного смещения, В
Характеристики синусоидальной формы сигнала
Неравномерность АЧХ синусоидального сигнала (относительно 1 кГц, при уровне мощности на выходе 0 дБм), дБ, в диапазонах частот: до 60 МГц включ.		±0,2
св. 60 до 80 МГц включ.		±0,4
св. 80 до 120 МГц включ.		±0,6
Уровень гармоник в выходном сигнале, дБн, не более, в диапазонах частот: до 1 МГц включ.		-70
св. 1 до 10 МГц включ.		-65
св. 10 до 40 МГц включ.		-60
св. 40 до 80 МГц включ.		-55
св. 80 до 120 МГц включ.		-50
Суммарные гармонические искажения в диапазоне частот до 20 кГц, уровень сигнала 1 Вп-п, %, не более	0,07
Характеристики прямоугольной формы сигнала
Максимальное значение скважности1^ %	99,999
Выброс на вершине и паузе импульса (100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом), %, не более	2
Симметричность (коэффициент заполнения 50%), нс	±(0,01-T+4)
Характеристики импульсной формы сигнала
Минимальная длительность импульса, нс	8
Длительность фронта и среза импульса (уровень сигнала 1 Вп-п, нагрузка 50 Ом), нс, не более	7	6	5
Выброс на вершине и паузе импульса (уровень сигнала 1 Вп-п), %, не более	2
Диапазон установки длительности фронта и среза, с	от	15М0-9 до 10
Характеристики пилообразной формы сигнала
Диапазон регулировки симметрии, %	от 0 до 100
Нелинейность (1 кГц, 1 Вп-п, симметрия 100 %), %, не более	1
Характеристики произвольной формы сигнала
Вертикальное разрешение, бит	16
Частота дискретизации, Мвыб/с	625
Объем энергонезависимой памяти, ячеек	200
Примечания
1) зависит от текущего значения частоты сигнала;
Вп-п - установленное значение уровня выходного напряжения, В, размах;
U - установленное значение уровня выходного напряжения синусоидальной формы
сигнала, В;
UDC - установленное значение напряжения постоянного смещения, В;
дБн - уровень мощности в дБ относительно уровня несущей;
T - период сигнала, нс.

Таблица 3 - Основные характеристики модуляции

Характеристика	Значение
Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ)
Форма несущей	Синусоидальная, прямоугольная, треугольная (пилообразная), произвольная
Источник модуляции	Внутренний, внешний
Форма модулирующего колебания	Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная
Диапазон глубины АМ, %	от 0 до 120
Диапазон частот модулирующего сигнала, Гц	от 2Ш0-3 до 1Ч06
Диапазон девиации частоты (ЧМ), Гц АКИП-3432/1 АКИП-3432/2 АКИП-3432/3	от 0 до 3-107 от 0 до 4-107 от 0 до 6-107
Диапазон девиации фазы (ФМ), °	от 0 до 360
Широтно-импульсная модуляция (ШИМ)
Форма несущей	Импульс
Источник модуляции	Внутренний, внешний
Форма модулирующего колебания	Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная
Диапазон частот модулирующего сигнала, Гц	от 2Ш0-3 до 1Ш06
Диапазон глубины модуляции, %	от 0 до 49,99
Амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн)
Форма несущей	Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная
Источник модуляции	Внутренний, внешний
Форма модулирующего колебания	Прямоугольная (коэффициент заполнения 50%)
Частота модуляции, Гц	от 2Ш0-3 до 1Ч05
Качание по частоте (ГКЧ)
Форма несущей	Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная
Источник модуляции	Внутренний
Диапазон установки времени качания, с	от 1Ш0-3 до 500
Закон качания	Линейный, логарифмический, ступенчатый
Пакетный режим
Форма сигнала	Синусоидальная, прямоугольная, треугольная (пилообразная), импульсная, шумовая, произвольная
Источник модуляции	Внутренний, внешний
Режим запуска	N-цикл, бесконечный, стробированный
Период повторения, с	от 1Ш0-6 до 500
Число импульсов в пакете, импульсов	от 1 до 50000
Полярность	Положительная, отрицательная (уровень TTL)
Начальная/конечная фаза, °	от -360 до +360

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Число основных каналов	2
Габаритные размеры (ширинахвысотахглубина), мм	215x103x316
Масса, кг, не более	2,5
Напряжение питающей сети, В для номинального значения частоты питания: - 50 или 60 Гц - 400 Гц	от 100 до 240 от 100 до 120
Потребляемая мощность, В^А, не более	50
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +10 до +40 90

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование	Обозначение	Количество, шт
Генераторы сигналов специальной формы	АКИП-34321)	1
Сетевой кабель питания	-	1
Кабель BNC	-	1
Руководство по эксплуатации	-	1
|( В зависимости от заказа

Сведения о методиках (методах) измерений

приведены в разделе «Настройка выходных сигналов стандартной формы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Стандарт предприятия «Генераторы сигналов специальной формы АКИП-3432»

Правообладатель

UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай

Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Телефон: +86-769-85723888

Web-сайт: https://www.uni-trend.com

Изготовитель

UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай

Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Телефон: +86-769-85723888

Web-сайт: https://www.uni-trend.com

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля»

(АО «ПриСТ)

Адрес: 111141, Россия, г. Москва, ул. Плеханова, д. 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации № RA.RU.314740

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 29 »    августа 2025 Г. №    1852

Лист № 1 Регистрационный № 96280-25                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированные измерительные ТЕСТ-2301

Назначение средства измерений

Системы автоматизированные измерительные ТЕСТ-2301 (далее - системы) предназначены для измерений силы и напряжения постоянного тока, сопротивления постоянному току и частоты переменного тока.

Описание средства измерений

Принцип действия систем основан на коммутации входных линий со входами и выходами сопрягаемых средств измерений и измерении электрических сигналов в виде напряжения и силы постоянного тока, сопротивления постоянному току и частоты переменного тока.

Конструктивно системы выполнены в виде 19-дюймовой стойки СЭ001. В стойку СЭ001 установлена коммутационная панель КП-2301, предназначенная для присоединения к измерительным каналам проверяемого технического устройства, а также блок электронный БЭ001. Блок электронный БЭ001 является базовым блоком (крейтом) стандарта PXIe с установленными в нем функциональными модулями (мезонинами): измерители частоты МЧ8-РХ1е, измерители мгновенных значений напряжения МДН8И-РХ1е, измерители резистивных мостовых схем МТМ8-РХ1е, измерители сопротивления постоянному току МТ24-4Л-РХ1е, измерители мгновенных значений напряжения постоянного тока МН48С-РХ1е, измерители мгновенных значений силы постоянного тока МТД-48С-РХ1е. Коммутация между функциональными узлами блока электронного БЭ001 осуществляется по Ethernet.

Заводской номер наносится на шильдик, расположенный на стойке СЭ001, методом лазерной гравировки в виде цифрового кода.

Общий вид систем с указанием места нанесения знака утверждения типа и заводского номера приведен на рисунке 1.

Нанесение знака поверки на системы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.

Цветовая гамма корпуса систем может быть изменена по решению изготовителя в одностороннем порядке.

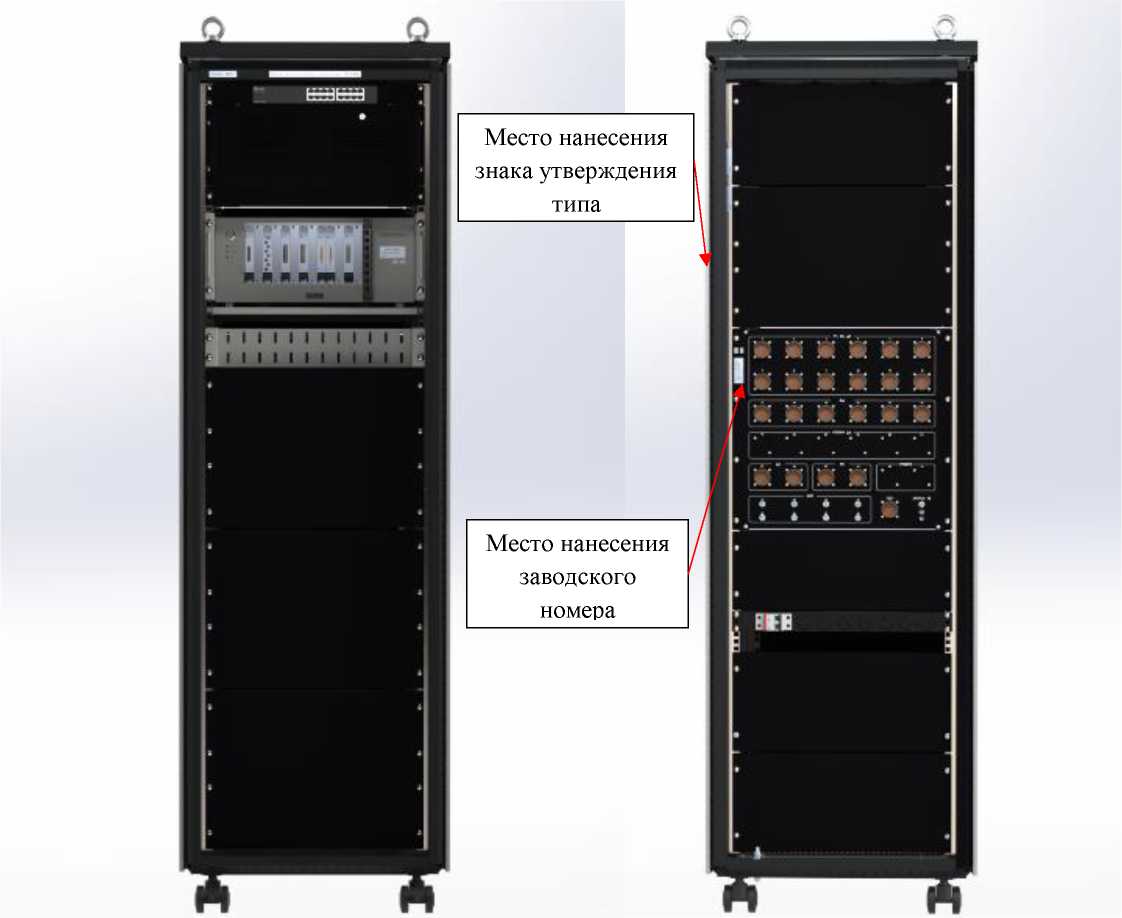

а) вид спереди

б) вид сзади

Рисунок 1 - Общий вид систем с указанием места нанесения заводского номера и места нанесения знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО. Внутреннее ПО предназначено для работы модулей питания и выполняет следующие функции:

• - считывание измерительной информации;

• - передачу измерительной информации ПО верхнего уровня.

Метрологически значимым является внешнее ПО, метрологически значимая часть которого выделена в файлы библиотеки математических функций libundaq_math.so.

Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Метрологические характеристики систем нормированы с учетом влияния внутреннего и внешнего ПО.

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части внешнего ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	libundaq math.so
Номер версии ПО (идентификационный код), не ниже	1.0
Цифровой идентификатор ПО	9c492ac8
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений силы постоянного тока, мА	от 4 до 20
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений силы постоянного тока, %	± [0,09 + 0,045 •(|1тах/1изм| - 1)]
Количество каналов измерений силы постоянного тока	48
Диапазон измерений сопротивления постоянному току по четырехпроводной схеме измерений, Ом	от 7 до 240
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений сопротивления постоянному току по четырехпроводной схеме измерений, %	± [0,081 + 0,069^iRmax/^l - 1)]
Количество каналов измерений сопротивления постоянному току по четырехпроводной схеме измерений	24
Диапазон измерений мгновенных значений напряжения постоянного тока, мВ	от -10 до 70
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений мгновенных значений напряжения постоянного тока, %	± [0,12 + 0,081 •(|Umax/Uизм| - 1)]
Количество каналов измерений значений напряжения постоянного тока	24
Диапазон   измерений   частоты   переменного   тока синусоидального сигнала, Гц	от 0 до 500
Пределы допускаемой относительной погрешности измерений частоты переменного тока синусоидального сигнала, %	± 0,4
Количество каналов измерений частоты переменного тока синусоидального сигнала	16
Диапазон измерений выходного дифференциального напряжения постоянного тока, мВ	от -50 до 50
Пределы допускаемой относительной погрешности измерений выходного дифференциального напряжения постоянного тока, %	± 0,3
Количество      каналов      измерений      выходного дифференциального напряжения постоянного тока	8
Диапазон измерений воспроизводимого электрического напряжения питания постоянного тока мостовой схемы, В	от 0,1 до 10

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений воспроизводимого электрического напряжения питания постоянного тока мостовой схемы, %	± 0,3
Количество    каналов   измерений    воспроизводимого электрического напряжения питания постоянного тока мостовой схемы	8
Диапазон измерений мгновенных значений напряжения постоянного тока с частотой опроса не менее 100 кГц, В	от -10 до 10
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений мгновенных значений напряжения постоянного тока с частотой опроса 100 кГц, %	± [0,12 + 0,06-(|итах/иизм| - 1)]
Количество каналов измерений мгновенных значений напряжения постоянного тока с частотой опроса не менее 100 кГц	8
П р и м е ч а н и я: Umax / Imax / Rmax - верхняя граница диапазона измерений; иизм / 1изм / R-изм - измеренное значение.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания - напряжение переменного тока трехфазной сети, В	230±23
- частота переменного тока, Гц	50±1
Потребляемая мощность, Вт, не более	2300
Габаритные размеры (длинахширинахвысота), мм, не более	900х650х2200
Масса, кг, не более	300
Условия эксплуатации - температура окружающего воздуха, °С	от +5 до +40
- относительная влажность, %, не более	80
- атмосферное давление, кПа	от 84,0 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	10000
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель стойки СЭ001 в виде самоклеящейся этикетки.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система автоматизированная измерительная ТЕСТ-2301	ГВТУ.411710.001	1 шт.
Руководство оператора	ГВТУ.52125-01 34 01	1 экз.
Руководство по эксплуатации	ГВТУ.411710.001РЭ	1 экз.
Формуляр	ГВТУ.411710.001ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Порядок работы» документа ГВТУ.411710.001РЭ «Системы автоматизированные измерительные ТЕСТ-2301. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10^-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

ГВТУ.411710.001ТУ «Система автоматизированная измерительная ТЕСТ-2301. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «VXI-Системы»

(ООО «VXI-Системы»)

Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, этаж 6, помещ. XIV, ком. 1

ИНН 7735126740

Телефон/факс: (495) 983-10-73

E-mail: inftest@inftest.ru

Изготовитель

Общество с ограниченной ответственностью «VXI-Системы»

(ООО «VXI-Системы»)

Адрес: 124482 г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, этаж 6, помещ. XIV, ком. 1

ИНН 7735126740

Телефон/факс: (495) 983-10-73

E-mail: inftest@inftest.ru

Испытательный центр

Общество с ограниченной ответственностью «РАВНОВЕСИЕ»

(ООО «РАВНОВЕСИЕ»)

Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1_2, э 1, поещ 1, оф в005, к 21

Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314471

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ввгувтв   2025 г. №   _85 2

Лист № 1 Регистрационный № 96281-25                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПП 220 кВ Байкал

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПП 220 кВ Байкал (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• - сбор информации о результатах измерений активной и реактивной электрической энергии;

• - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

• - хранение информации по заданным критериям;

• - доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений

Лист № 2 Всего листов 8 активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на ±2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на ±2 с, автоматически выполняет синхронизацию текущего времени в счетчиках.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер ЭСТ.013. Заводской номер указывается в формуляре АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ

№ ИК	Наименование ИК	Состав ИК АИ		ИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счётчик электрической энергии	УСПД	УССВ ИВК
1	2	3	4	5	6	7
1	ВЛ 220 кВ Байкал -Комсомольск-Сортировочный/т	ТОГФ кл.т 0,2S Ктт = 1000/1 рег. № 82676-21	НДКМ кл.т 0,2 Ктн = (220000/\3)/(100/\3) рег. № 60542-15	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18	ЭКОМ-3000 рег. № 17049-19	СТВ-01 рег. № 49933-12
2	ВЛ 220 кВ Байкал - Оунэ/т	ТОГФ кл.т 0,2S Ктт = 1000/1 рег. № 82676-21	НДКМ кл.т 0,2 Ктн = (220000/\3)/(100/\3) рег. № 60542-15	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
3	ВЛ 220 кВ Байкал - Кун/т	ТОГФ кл.т 0,2S Ктт = 1000/1 рег. № 82676-21	НДКМ кл.т 0,2 Ктн = (220000/\3)/(100/\3) рег. № 60542-15	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18
4	КВЛ 10 кВ Байкал - Селихино № 1	ТОЛ-НТЗ кл.т 0,5S Ктт = 100/1 рег. № 69606-17	НАЛИ-НТЗ кл.т 0,5 Ктн = 10000/100 рег. № 70747-18	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18

Продолжение таблицы 2

1	2	3	4	5	6	7
5	КВЛ 10 кВ Байкал - Селихино № 2	ТОЛ-НТЗ кл.т 0,5S Ктт = 100/1 рег. № 69606-17	НАЛИ-НТЗ кл.т 0,5 Ктн = 10000/100 рег. № 70747-18	СТЭМ-300 кл.т 0,2S/0,5 рег. № 71771-18	ЭКОМ-3000 рег. № 17049-19	СТВ-01 рег. № 49933-12
Примечания 1. Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2. Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1-3 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
4-5 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,8	1,1	0,9	0,9
	0,8	2,5	1,6	1,2	1,2
	0,5	4,8	3,0	2,2	2,2
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		I2% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1-3 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
4-5 (Счетчик 0,5; ТТ 0,5 S; ТН 0,5)	0,8	3,9	2,5	1,9	1,9
	0,5	2,4	1,5	1,2	1,2

Продолжение таблицы 3

Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях эксплуатации (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		11(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1-3 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
4-5 (Счетчик 0,2S; ТТ 0,5S; ТН 0,5)	1,0	1,9	1,2	1,0	1,0
	0,8	2,6	1,7	1,4	1,4
	0,5	4,8	3,0	2,3	2,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях эксплуатации (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		12% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1-3 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,2	1,9	1,6	1,6
	0,5	1,9	1,5	1,4	1,4
4-5 (Счетчик 0,5; ТТ 0,5 S; ТН 0,5)	0,8	4,2	2,9	2,3	2,3
	0,5	2,7	2,0	1,7	1,7
Пределы допускаемой абсолютной погрешности смещения шкалы времени СОЕВ АИИС 5 КУЭ относительно шкалы времени UTC (SU), (±Д), с
Примечания 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%q для cos9<1,0 нормируются от Е%. 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 1(2) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C:
- для счетчиков	от +21 до +25

Продолжение таблицы 4

1	2
Условия эксплуатации: параметры сети:
- напряжение, % от Пном	от 90 до 110
- ток, % от Пом	от 1(2) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ ИВК	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300:
- средняя наработка до отказа, ч, не менее	220000
- среднее время восстановления работоспособности, ч, не более	2
УСПД ЭКОМ-3000:
- средняя наработка до отказа, ч, не менее	350000
- среднее время восстановления работоспособности, ч, не более	0,5
УССВ ИВК СТВ-01:
- средняя наработка на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации счетчики электроэнергии СТЭМ-300:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	125
УСПД ЭКОМ-3000: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
- сохранность данных при отключенном питании, лет, не менее	10
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	ТОГФ	9
Трансформаторы тока	ТОЛ-НТЗ	6
Трансформаторы напряжения емкостные	НДКМ	15
Трансформаторы напряжения антирезонансные трехфазные	НАЛИ-НТЗ	2
Счетчики электрической энергии трехфазные статические	СТЭМ-300	5
Устройства сбора и передачи информации	ЭКОМ-3000	1
Комплексы измерительно-вычислительные	СТВ-01	1
Формуляр	ЭСТ.013.ФСК.01.2025-ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПП 220 кВ Байкал», аттестованном ООО «Энергостандарт», г. Хабаровск, уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314710 от 28.03.2024 г.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Испытательный центр

Общество с ограниченной ответственностью «Энергостандарт» (ООО «Энергостандарт»)

ИНН 2724235650

Адрес: 680014, г. Хабаровск, ул. Промышленная, д. 3, оф. 312, оф. 314

Телефон: +7 (962) 500-81-51

E-mail: estandart27@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.314580

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »           2025 г. №   ^{185 2}

Лист № 1 Регистрационный № 96282-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители облачности СД-02-2006

Назначение средства измерений

Измерители облачности СД-02-2006 (измерители) предназначены для автоматических измерений высоты нижней границы облаков (ВНГО).

Описание средства измерений

Принцип действия основан на измерении времени прохождения импульсом оптического излучения расстояния до нижней границы облака и обратно, с последующим вычислением высоты облаков.

Измерители состоят из кожуха в сборе, блока измерительного (БИ), основания и колонки. БИ состоит из оптической системы с передающим и принимающим каналами, платы управления с микропроцессором. В конструкции кожуха в сборе предусмотрена защита от птиц.

Излучаемый свет на своем пути отражается от различных сред, рассеивается и поглощается атмосферными частицами, образуя профиль отраженного сигнала (эхо-сигнал). Полученный эхо-сигнал, по алгоритмам ОАО «ПЕЛЕНГ», обрабатывается встроенным программным обеспечением, установленным в микропроцессоре на плате управления в БИ, и передается на внешние принимающие устройства по выходным интерфейсам RS-485 и/или V.23. При этом выделяется до трех слоев облачности (при их наличии) и определяется их нижняя граница. Если нижняя граница облачности размыта, то измеряется вертикальная видимость.

Измерители имеют функцию автоматического определения количества облачности. Количество облаков определяется в октантах и баллах по шкале ВМО независимо от времени суток.

Измерители работают непрерывно (круглосуточно) как в автономном режиме, так и в составе информационно-измерительных систем. Сообщения о проведенных измерениях передаются автоматически или по запросу.

Нанесение знака поверки на измерители не предусмотрено. Заводской номер, состоящий из 9 арабских цифр, наносится на бирку корпуса измерителей.

Пломбировка не предусмотрена, для защиты измерителей от несанкционированного доступа применяются замки.

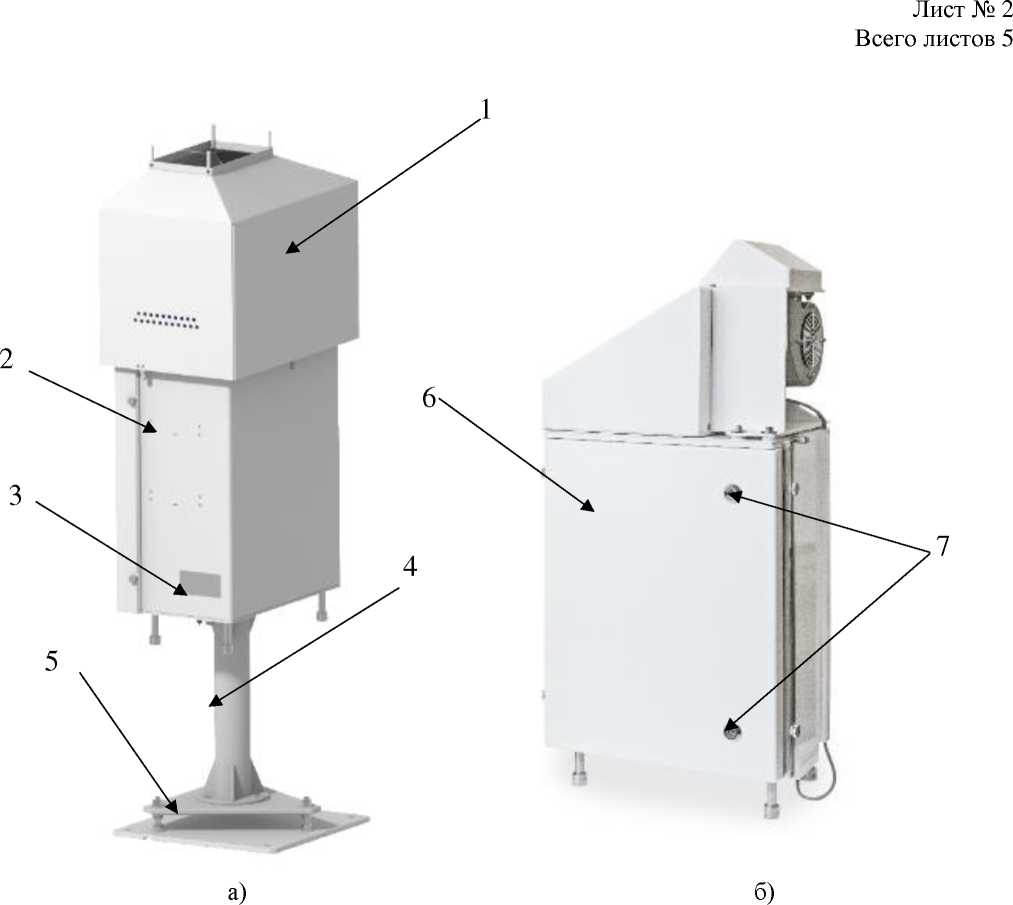

Общий вид измерителей с указанием составных частей представлен на рисунке 1. Место расположения замков и место нанесения заводского номера на корпус измерителей представлены на рисунке 1. Общий вид бирки измерителей представлен на рисунке 2.

а) с кожухом; б) без кожуха, стойки и основания 1 - кожух в сборе; 2 - БИ;

3 - место нанесения заводского номера;

4 - колонка; 5 - основание; 6 - дверь корпуса; 7 - замки на двери корпуса

Рисунок 1 - Общий вид измерителей облачности СД-02-2006 с указанием составных частей, а также с указанием места нанесения заводского номера и места расположения замков

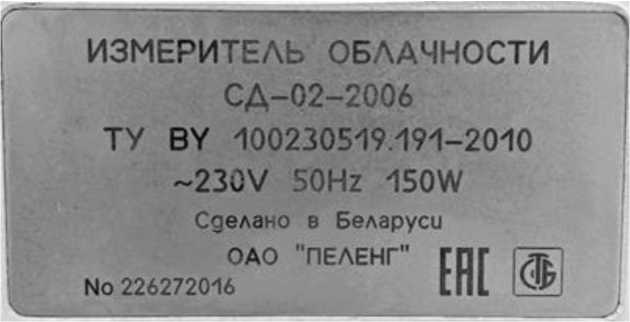

Рисунок 2 - Бирка измерителей облачности СД-02-2006

Программное обеспечение

Измерители имеют автономное и встроенное программное обеспечение (ПО).

Автономное ПО предназначено для обработки профиля обратного рассеяния, выдачи информации в линию связи, а также для отображения и хранения результатов измерений на ПК. Уровень защиты автономного программного обеспечения «средний» в соответствии с Рекомендацией 50.2.077-2014.

Встроенное ПО предназначено для обеспечения управления и проведения измерений, а также формирует сообщения в коде ASCII. Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендацией 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Встроенное ПО	Автономное ПО
	SD-02	«INGO»
		(1530.100230519.6272-01)
Номер версии (идентификационный номер) ПО	3хх*	1.1.х.х*
* Обозначение «х» не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики
Наименование характеристики	Значение
Диапазон измерений ВНГО, м	от 10 до 8000
Пределы допускаемой погрешности измерений ВНГО:
-абсолютной, м, в диапазоне измерений от 10 до 100 м включ.;	±5
-относительной, %, в диапазоне измерений св. 100 до 8000 м	±2
Таблица 3 - Технические характеристики
Наименование характеристики	Значение
Длительность одного цикла измерений, с, не более	15
Периодичность одного цикла измерений	от 15 с до 24 ч
Номинальное напряжение питания сети переменного тока,	от 207 до 253
с номинальной частотой 50 Гц, В
Потребляемая мощность, Вт, не более	150
Габаритные размеры, мм, не более:
-длина	1400
-ширина	530
-высота	340
Масса, кг, не более	80
Условия эксплуатации:
-температура окружающей среды, °С	от -60 до +65
-относительная влажность воздуха, %	до 100
Степень защиты, обеспечиваемая оболочкой
по ГОСТ 14254-2015	IP66
Интерфейсы связи	RS-485, V.23

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10

Знак утверждения типа

наносится типографским методом на титульный лист документа 6272.00.00.000 РЭ «Измерители облачности СД-02-2006. Руководство по эксплуатации».

Комплектность средства измерений

Таблица 5 - Комплектность измерителей облачности СД-02-2006

Наименование	Обозначение	Количество
Измеритель облачности	СД-02-2006	1 шт.
Руководство по эксплуатации	6272.00.00.000 РЭ	1 экз.
Формуляр	6272.00.00.000 ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в главе 3, подраздел 3.4 «Техническое освидетельствование», Руководства по эксплуатации 6272.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ ВY 100230519.191-2010 «Измерители облачности СД-02-2006. Технические условия»

Правообладатель

Открытое акционерное общество «ПЕЛЕНГ»

(ОАО «ПЕЛЕНГ»)

Юридический адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25

Телефон: +375 17 389 11 00, факс +375 17 389 11 24

Web-сайт: www.peleng.by

E-mail: info@peleng.by

Изготовитель

Открытое акционерное общество «ПЕЛЕНГ»

(ОАО «ПЕЛЕНГ»)

Адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25

Телефон: +375 17 389 11 00, факс +375 17 389 11 24

Web-сайт: www.peleng.by

E-mail: info@peleng.by

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314555

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »           2025 г. №   ^{185 2}

Лист № 1 Регистрационный № 96283-25                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельнич

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельнич (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• - сбор информации о результатах измерений активной и реактивной электрической энергии;

• - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

• - хранение информации по заданным критериям;

• - доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений

Лист № 2 Всего листов 7 активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате ХМ1. и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер П2200466-3029-ВК-039-АКУ. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	УССВ ИВК
1	2	3	4	5	6	7
1	ВЛ 220 кВ Марадыково -Котельнич	ТГМ кл.т. 0,2S Ктт = 600/5 рег. № 59982-15	ТН-2-220: НДКМ кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 60542-15	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18	ЭКОМ-3000 рег. № 17049-04	СТВ-01 рег. № 49933-12
2	ПС 220 кВ Котельнич, СП 220 кВ	ТГМ кл.т. 0,2S Ктт = 1200/5 рег. № 59982-15	ТН-1-220: НДКМ кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 60542-15 ТН-2-220: НДКМ кл.т. 0,2 Ктн = (220000/V3)/(100/V3) рег. № 60542-15	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18
Примечания 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		I1(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%	55 %	520 %	5100 %
		I2% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		I1(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,2	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	1,9	1,4	1,1	1,1
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		52%	55 %	520 %	5100 %
		I2% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	2,2	1,9	1,6	1,6
	0,5	1,9	1,5	1,4	1,4

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности 51(2)%p для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%p и 52%q для cos9<1,0 нормируются от 12%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 1 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000: - средняя наработка на отказ, ч, не менее	75000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТГМ	6 шт.
Трансформатор напряжения	НДКМ	6 шт.
Счетчик электрической энергии многофункциональный	СТЭМ-300	2 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	П2200466-3029-ВК-039-АКУ.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельнич». Методика измерений аттестована ФБУ «НИЦ ПМ - Ростест», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____»   августа 2025 г. №

Лист № 1 Регистрационный № 96284-25                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры медицинские электронные Marina, в вариантах исполнения

Назначение средства измерений

Термометры медицинские электронные Marina, в вариантах исполнения (далее - термометры) предназначены для измерений температуры тела человека аксиллярным и оральным способами.

Описание средства измерений

Принцип действия термометров основан на преобразовании выходного сигнала чувствительного элемента (ЧЭ) термисторного типа в цифровой код, который выводится на встроенный жидкокристаллический дисплей термометра в виде числовых значений измеряемой температуры.

Термометры конструктивно состоят из пластикового корпуса c жестким или гибким наконечником, внутри которого находится печатная плата, элемент питания и ЧЭ.

Термометры изготавливаются в следующих вариантах исполнения: T11L, T12L, T15SL, T15SC (Bear 6), T17L, T19B, T24. Варианты исполнения термометров различаются по метрологическим и техническим характеристикам, а также по внешнему виду.

На лицевой стороне корпуса термометра расположен жидкокристаллический дисплей и кнопка включения/выключения термометра.

Термометры в зависимости от варианта исполнения изготавливаются с жестким (модели T11L, T12L, T19B) или гибким (модели T15SL, T15SC (Bear 6), T17L) наконечниками. Термометры варианта исполнения T15SC (Bear 6) имеют крышку/колпачок, оформленную c мультипликационным изображением.

Термометры имеют звуковую сигнализацию начала и окончания измерения температуры, индикацию разряда элемента питания, а также функцию автоматического отключения питания после окончания измерения.

В памяти термометров сохраняется результат предыдущего измерения температуры и отображается при следующем включении термометра. Питание термометров осуществляется от внутреннего сменного элемента питания типов LR41 (T11L, T12L, T15SL, T15SC (Bear 6), T17L, T19B) или CR1625 (T24). Корпус термометров имеет крышку/колпачок для замены элемента питания.

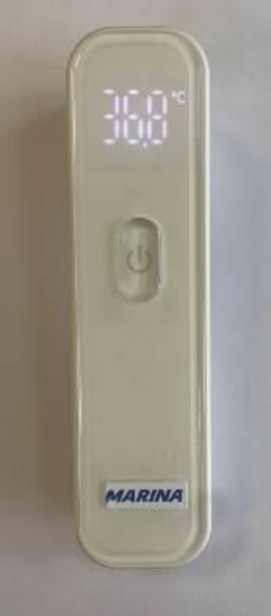

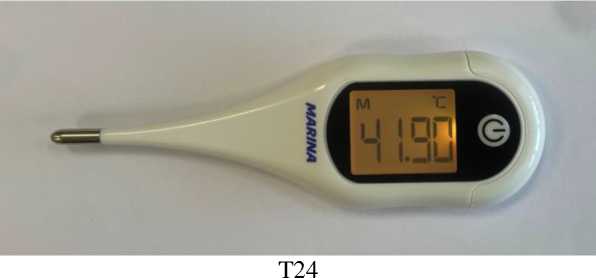

Фотографии общего вида термометров (без футляров) приведены на рисунке 1.

Корпус термометров может изготавливаться в разных цветовых решениях.

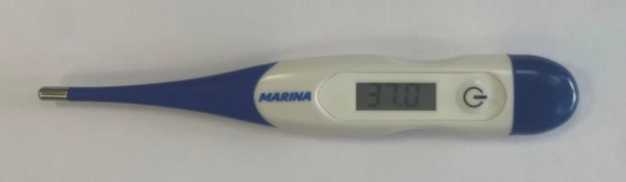

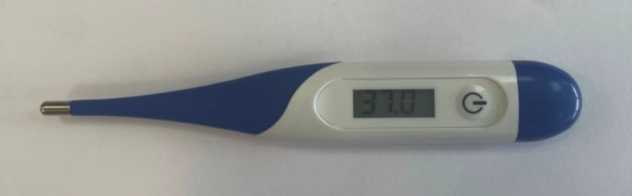

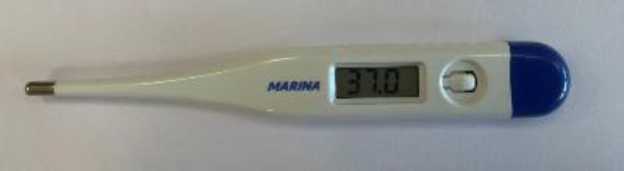

T11L

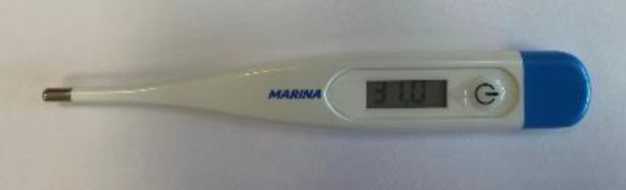

T12L

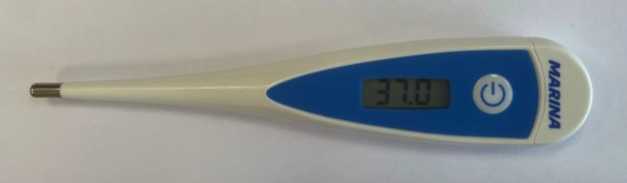

T17L

T19B

T15SL

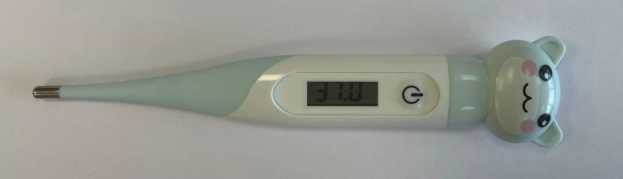

T15SC (Bear)

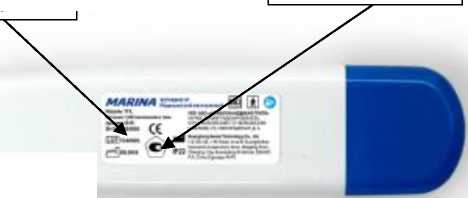

Заводской номер термометра в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом цифровой лазерной печати на самоклеящуюся пленку и наклеен на заднюю панель термометра (рисунок 2).

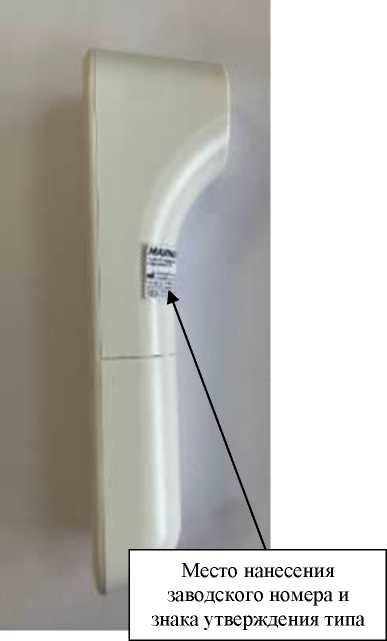

Место нанесения

Конструкция средства измерений не предусматривает нанесение знака поверки на термометры.

Пломбирование термометров не предусмотрено.

Программное обеспечение

Термометры имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения измерительной информации и индикации результатов измерений на дисплее. ПО устанавливается в термометр на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики Метрологические и общие технические характеристики термометров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики термометров

Наименование характеристики	Значение
Диапазон измерений температуры, °С - T11L, T12L, T15SL, T15SC (Bear 6), T17L, T19B	от +32,0 до +42,9
- T24	от +32,0 до +42,0
Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне измерений от +35,5 до +42,0 °С включ.	±0,1
- в диапазоне измерений от +32,0 до +35,5 °С не включ. и св. +42,0 до +42,9 °С	±0,2
Цена единицы младшего разряда, °С - T11L, T12L, T15SL, T15SC (Bear 6), T17L, T19B	0,1
- T24	0,01

Таблица 2 - Общие технические характеристики термометров

Наименование характеристики	Значение
Габаритные размеры корпуса (без футляра), мм, не более - T11L	127x18x10
- T12L	127x18x10
- T15SL	125x19x11
- T15SC (Bear 6)	140x30x18
- T17L	127x19x11
- T19B	130x25x12
- T24	130x41x14
Масса термометров с элементом питания, г, не более - T11L	11
- T12L	11
- T15SL	11
- T15SC (Bear 6)	14,2
- T17L	11
- T19B	14
- T24	20
Время автоматического отключения термометра, мин	<10
Питание от внутреннего источника питания с номинальным напряжением, В - T11L / T12L / T15SC (Bear 6) / T15SL / T17L / T19B	1,5 (LR41)
- T24	3 (CR1625)
Рабочие условия эксплуатации: - температура окружающей среды, °С	от +10 до +40
- относительная влажность воздуха, %	от 15 до 80
Средняя наработка до отказа, ч, не менее	20 000
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на самоклеящуюся пленку, прикрепленную на заднюю панель термометра.

Комплектность средства измерений

аблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Термометр медицинский электронный	Marina(1)	1 шт.
Элемент питания	LR41 или CR1625(2)	1 шт.
Футляр(2)	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Гарантийный талон	-	1 экз.
Примечания: (1) - обозначение модели - в соответствии с заказом; (2) - в зависимости от модели.

Сведения о методиках (методах) измерений приведены в разделе 8 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к термометрам медицинским электронным Marina

ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Стандарт предприятия изготовителя Guangdong Genial Technology Co., Ltd. («Гуандун Джениал Технолоджи Ко., Лтд.)

Правообладатель

Guangdong Genial Technology Co., Ltd. («Гуандун Джениал Технолоджи Ко., Лтд.), Китай Адрес: Huaiji County, Zhaoqing City, Guangfozhao Economic Cooperation Zone (Huaiji), 11th Road (Area B) I-6-05-02 (уезд Хуайцзи, поселок Чжаган, зона экономического сотрудничества Гуанфочжао (Хуайцзи), 11-я улица (зона В) I-6-05-02)

Тел.: 400-822-6838

Изготовитель

Guangdong Genial Technology Co., Ltd. («Гуандун Джениал Технолоджи Ко., Лтд.), Китай

Адрес: I-6-05-02, 11th Road, Area B, Guangfozhao Economic Cooperation Zone, Zhagang Town, Huaiji County, Zhaoqing City, Guangdong Province, 526437, P.R. China (I-6-05-02, 11-я улица, зона В, зона экономического сотрудничества Гуанфочжао, поселок Чжаган, уезд Хуайцзи, город Чжаоцин, провинция Гуандун, 526437, Китай)

Тел.: 400-822-6838

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 118 »    августа 2025 Г. №    ¹⁸⁵²

Лист № 1 Регистрационный № 96285-25                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Завод Ильич

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Завод Ильич (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• - сбор информации о результатах измерений активной и реактивной электрической энергии;

• - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

• - хранение информации по заданным критериям;

• - доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений

Лист № 2 Всего листов 7 активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате ХМ1. и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 023-АКУ. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	УССВ ИВК
1	ЗРУ 6 кВ №2, 3 С 6, яч. 319, КЛ ф.15-319/1319	ТОЛ-НТЗ кл.т. 0,5S Ктт = 1000/5 рег. № 69606-17	TJP4 кл.т. 0,5 Ктн = (6000/V3)/(100/V3) рег. № 45423-10	СТЭМ-300 кл.т. 0,5S/1 рег. № 71771-18	ЭКОМ-3000 рег. № 17049-09	СТВ-01 рег. № 49933-12
2	ЗРУ 6 кВ №2, 10 С 6, яч. 1019, КЛ ф.15-1019/2019	ТОЛ-НТЗ кл.т. 0,5S Ктт = 1000/5 рег. № 69606-17	TJP4 кл.т. 0,5 Ктн = (6000/V3)/(100/V3) рег. № 45423-10	СТЭМ-300 кл.т. 0,5S/1 рег. № 71771-18
Примечания 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		I1(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,1	1,2	1,0	1,0
	0,8	2,7	1,7	1,3	1,3
	0,5	4,9	3,1	2,3	2,3
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%	55 %	520 %	5100 %
		I2% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 1; ТТ 0,5S; ТН 0,5)	0,8	4,1	2,8	2,1	2,1
	0,5	2,7	1,9	1,5	1,5
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		I1(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,4	1,7	1,6	1,6
	0,8	3,0	2,1	1,8	1,8
	0,5	5,1	3,4	2,6	2,6
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		52%	55 %	520 %	5100 %
		I2% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 ^^изм^Ш^о
1, 2 (Счетчик 1; ТТ 0,5S; ТН 0,5)	0,8	5,1	4,1	3,7	3,7
	0,5	4,0	3,5	3,3	3,3

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности 51(2)%p для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%p и 52%q для cos9<1,0 нормируются от 12%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 1 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72
УСПД ЭКОМ-3000: - средняя наработка на отказ, ч, не менее	75000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТОЛ-НТЗ	6 шт.
Трансформатор напряжения	TJP4	6 шт.
Счетчик электрической энергии многофункциональный	СТЭМ-300	2 шт.
Устройство сбора и передачи данных	ЭКОМ-3000	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	П2200658-РД-927/ИД-023-АКУ.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Завод Ильич». Методика измерений аттестована ФБУ «НИЦ ПМ - Ростест», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети»

(ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

Лист № 1 Регистрационный № 96286-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры медицинские инфракрасные Marina, в вариантах исполнения

Назначение средства измерений

Термометры медицинские инфракрасные Marina, в вариантах исполнения (далее -термометры) предназначены для неконтактных измерений температуры поверхности лобной части тела человека и поверхностей различных твердых тел и предметов по их собственному тепловому излучению.

Описание средства измерений

Принцип действия термометров основан на преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхностей лобной части тела человека или твердых тел. Электрический сигнал подвергается усилению, аналого-цифровому преобразованию и отображению в цифровом виде на экране жидкокристаллического дисплея.

Термометры медицинские инфракрасные Marina, в вариантах исполнения изготавливаются в двух моделях (Т81 и Т86), различающихся по метрологическими и техническим характеристикам, а также по конструктивному исполнению.

Термометры модели Т81 изготовлены в пластиковом корпусе со встроенным микропроцессором. На тыльной стороне корпуса термометров расположен инфракрасный датчик и кнопка в виде курка для проведения измерений температуры, а на лицевой стороне термометра находится жидкокристаллический дисплей и управляющие кнопки: выбора режима измерений, включения/выключения и просмотра данных из памяти термометра. В термометрах модели Т81 предусмотрены 2 рабочих режима измерений: «Surface» (для измерений температуры поверхности различных предметов и твердых тел) и «Body» (для измерений температуры поверхности лобной части тела человека).

Термометры модели Т86 изготовлены в пластиковом корпусе со встроенным микропроцессором. На тыльной стороне корпуса термометров расположен инфракрасный датчик, а на лицевой стороне находится жидкокристаллический дисплей и кнопка включения/выключения.

Питание термометров осуществляется при помощи 2-х сменных элементов питания типоразмеров «АА» (для модели Т81) и «ААА» (для модели Т86).

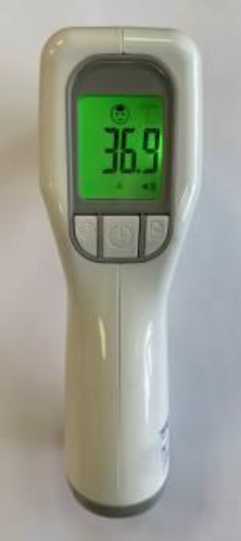

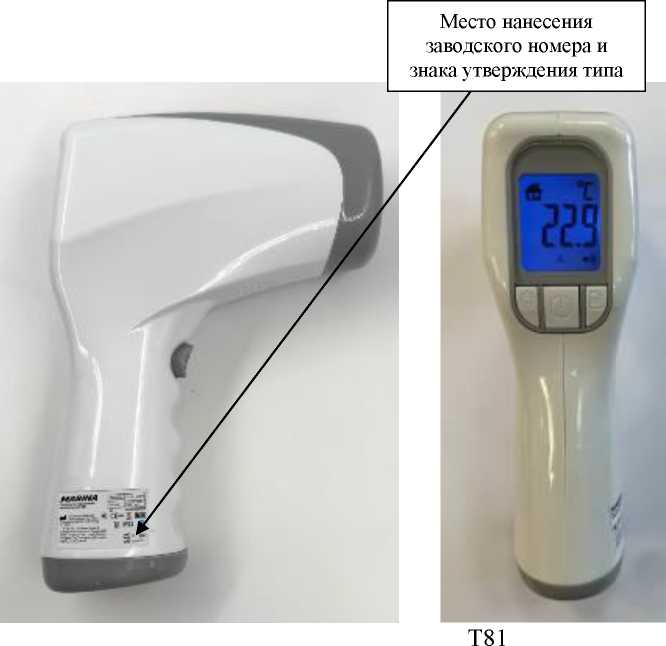

Фотографии общего вида термометров приведены на рисунке 1. Конструкция термометров может изготавливаться в разных цветовых решениях.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом типографской печати на наклейку, прикрепленную на корпус термометра.

Конструкция средства измерений не предусматривает нанесение знака поверки на термометры. Пломбирование термометров не предусмотрено.

Программное обеспечение

Термометры имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения измерительной информации и индикации результатов измерений на дисплее. ПО устанавливается в термометр на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Метрологические и основные технические характеристики термометров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °C - Т81 в режиме «Body» - Т81 в режиме «Surface» - Т86	от +32,0 до +42,9 от 0,0 до +99,9 от +32,0 до +42,9
Пределы допускаемой абсолютной погрешности измерений температуры термометров Т86 и Т81 (в режиме «Body»), °C: - в диапазоне от +32,0 °C до +35,0 °C не включ. - в диапазоне от +35,0 °C до +42,0 °C включ. - в диапазоне св. +42,0 °C до +42,9 °C	±0,3 ±0,2 ±0,3
Пределы допускаемой абсолютной погрешности измерений температуры в режиме «Surface» (только для термометров Т81), °C	±2,0
Разрешающая способность (цена единицы младшего разряда), °С	0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры корпуса термометра, мм, не более - T81	99x48x150
- T86	136x36x36
Масса термометров с элементом питания, г, не более - T81	170
- T86	85
Объем памяти (максимальное кол-во отображаемых результатов ранее проведенных измерений), шт.	32
Напряжение питания постоянного тока, В	3 (2x1,5)
Рабочие условия эксплуатации: - температура окружающей среды, °С	от +15 до +40
- относительная влажность воздуха, %	не более 85

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч, не менее	20 000
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на наклейку, прикрепленную на корпус термометра.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Термометр медицинский инфракрасный	Marina(1)	1 шт.
Сменный элемент питания	ААА или АА(2)	2 шт.
Руководство по эксплуатации	-	1 экз.
Гарантийный талон	-	1 экз.
Примечания: (1) - обозначение модели - в соответствии с заказом; (2) - в зависимости от исполнения.

Сведения о методиках (методах) измерений приведены в разделе 9 и 10 Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Стандарт предприятия изготовителя Guangdong Genial Technology Co., Ltd

Правообладатель

Guangdong Genial Technology Co., Ltd. («Гуандун Джениал Технолоджи Ко., Лтд.), Китай Адрес: Huaiji County, Zhaoqing City, Guangfozhao Economic Cooperation Zone (Huaiji), 11th Road (Area B) I-6-05-02 (уезд Хуайцзи, поселок Чжаган, зона экономического сотрудничества Гуанфочжао (Хуайцзи), 11-я улица (зона В) I-6-05-02)

Тел.: 400-822-6838

Изготовитель

Guangdong Genial Technology Co., Ltd. («Гуандун Джениал Технолоджи Ко., Лтд.), Китай

Адрес: I-6-05-02, 11th Road, Area B, Guangfozhao Economic Cooperation Zone, Zhagang Town, Huaiji County, Zhaoqing City, Guangdong Province, 526437, P.R. China (I-6-05-02, 11-я улица, зона В, зона экономического сотрудничества Гуанфочжао, поселок Чжаган, уезд Хуайцзи, город Чжаоцин, провинция Гуандун, 526437, Китай)

Тел.: 400-822-6838

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »    августа 2025 Г. №_____⁵²

Лист № 1 Регистрационный № 96287-25                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы весовые автоматические дискретного действия СФБ

Назначение средства измерений

Дозаторы весовые автоматические дискретного действия СФБ (далее - дозаторы) предназначены для измерения массы и автоматического дозирования грузов.

Описание средства измерений

Принцип действия дозаторов основан на преобразовании деформации весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных с дальнейшим определением значения массы дозируемого материала и выводом результата дозирования на устройство индикации.

Конструктивно дозатор состоит из двух металлических сварных рам, на которых закреплены: шкаф управления, взвешивающее устройство (датчики с весовой рамкой), дозирующей модуль с вентилятором наддува, переключателем потока и затвором.

Дозатор изготавливается в исполнении СБФ.Р.

В качестве датчиков используются датчики весоизмерительные тензорезисторные H3 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 55371-13), производитель Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай.

Шкаф управления состоит из программируемого контроллера, управляющего всеми алгоритмами работы, вторичного дисплея, органов управления, частотного преобразователя, системы защиты электрических цепей.

На дозаторы (шкаф управления и раму) наносится маркировка с информацией об изготовителе, наименовании, заводском номере, метрологических характеристиках, дате изготовления. Заводской номер в виде цифрового кода наносится методом гравировки. Общий вид дозаторов представлен на рисунке 1. Места нанесения маркировки, знака утверждения типа на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

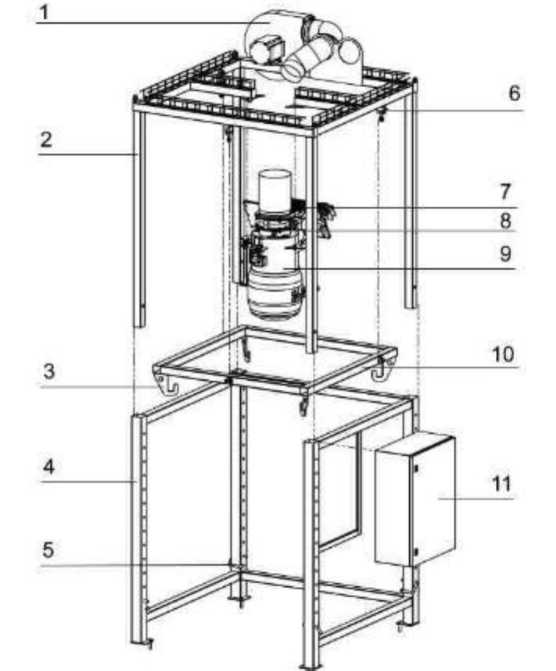

• 1 - вентилятор наддува;

• 2 - верхняя рама;

• 3 - крюк для крепления мешка;

• 4 - верхняя рама;

• 5 - металлические скобы фиксации;

• 6 - тензометрический датчик веса;

• 7 - переключатель потоков;

• 8 - затвор;

• 9 - дозирующий модуль;

• 10 - весовая рамка;

• 11 - шкаф управления.



  а) общий вид



  Места нанесения маркировки и знака утверждения типа

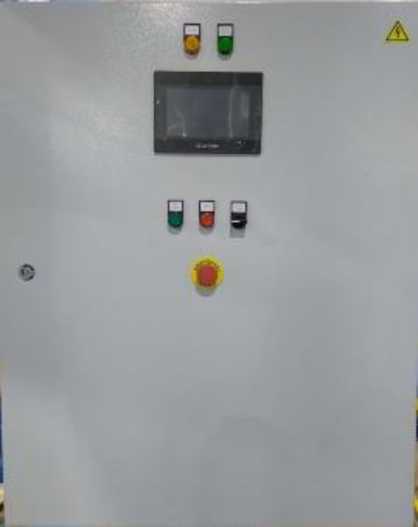

Шкаф управления

Рисунок 1 - Общий вид дозаторов

Программное обеспечение

Программное обеспечение (далее - ПО) дозаторов является встроенным и метрологически значимым.

Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля, а также пломбируется доступ к технологическому разъему программируемого контроллера.

Идентификационные данные ПО отображаются на дисплее программируемого контроллера и доступны для просмотра при включении дозатора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CoDeSys,
Номер версии (идентификационный номер) ПО	не ниже 2.3.х.х
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-
Где х - метрологически не значимая часть ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Наибольший предел взвешивания, кг	1500
Наименьший предел взвешивания, кг	300
Пределы допускаемой приведенной к верхнему пределу взвешивания погрешности измерений, %	±0,5
Цена деления шкалы, кг	0,5

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение, В - частота, Гц	380±10% 50±1
Потребляемая мощность, кВ^А, не более	1
Габаритные размеры (Ш*Д*В), мм, не более	1800x1700x2300
Масса, кг, не более	500
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от -20 до 40 80

Таблица 4 - Показатели надежности

Наименование характеристики		Значение
Средняя наработка	на отказ, ч	15000
Срок службы, лет		8

Знак утверждения типа

наносится методом наклейки на шкаф управления и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Дозатор в сборе	СФБ	1
Паспорт	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в п.1.3 «Устройство и работа составных частей изделия» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 28.92.40-022-15920232-2023 «Дозаторы весовые автоматические дискретного действия СФБ. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Производственно-торговая компания «Инжиниринг»

(ООО «ПТК «Инжиниринг»)

ИНН 1660294888

Юридический адрес: 420085, Республика Татарстан, г. Казань, ул. Беломорская, д.69, офис 10

Тел: +7 (800) 533-92-21

Web-сайт: ptking.ru

Изготовитель

Общество с ограниченной ответственностью «Производственно-торговая компания «Инжиниринг»

(ООО «ПТК «Инжиниринг»)

ИНН 1660294888

Адрес: 420085, Республика Татарстан, г. Казань, ул. Беломорская, д.69, офис 10

Тел: +7 (800) 533-92-21

Web-сайт: ptking.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Россия, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

Россия, Ивановская обл., Лежневский р-н, СПК им. Мичурина

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    _вгу_т_    2025 г. № ¹⁸⁵²

Сведения

об утвержденных типах средств измерений

№ п/ п	Наименование типа	Обозначение типа	Код характера произ- вод- ства	Рег. Номер	Зав. номер(а) *	Изготовители	Правообладатель	Код иден- тифи- кации производства	Методика поверки	Интервал между поверками	Заявитель	Юридическое лицо, проводившее испытания	Дата утверждения акта
1	2	3	4	5	6	7	8	9	10	11	12	13	14
1.	Сканеры лазерные мобильные	OmniSL AM	С	96274-25	Модиф. R8+ 120 с зав. № R832PF242019, мо-диф. R8+ 300 с зав. № R8MXPF383459, модиф. D8+ 120 с зав. № D8320F244001, D8+ 300 с зав. № D8MX0F652356, T8+ 120 с зав. № T8320F243002, T8+ 300 с зав. № T8MX0F952396, RM 120 с зав. № RM320F244006, RM 300 с зав. № RMMX0F845236, RM+ 120 с зав. № RM32PF244008, RM+ 300 с зав. № RMMXPF945236	OmniSLAM Co., Ltd., Китай	OmniSLAM Co., Ltd., Китай	ОС	МП- 27/0172025 «ГСИ. Сканеры лазерные мобильные OmniSLA M. Методика поверки»	1 год	Общество с ограниченной ответственностью «Трейд-ин-Гео» (ООО «ТиГео»), г. Москва	ФГБУ «ГНМЦ» Минобороны России, Московская обл., г. Мытищи	19.02.2025

2.

Автоколлиматоры цифровые

АК

С

96275-25

мод. АК-025 зав. № 2415

Общество с ограниченной ответственностью «ИНЕР- ТЕХ» (ООО «ИНЕРТЕХ»), г. Санкт- Петербург ИНН 7813482900

Общество с ограниченной ответственностью «ИНЕР- ТЕХ» (ООО «ИНЕРТЕХ»), г. Санкт- Петербург ИНН 7813482900

ОС

МП 25110002-2025 «ГСИ. Ав-токоллима-торы цифровые АК. Методика поверки»

1 год

Общество с ограниченной ответственностью «ИНЕР- ТЕХ» (ООО «ИНЕРТЕХ»), г. Санкт-Петербург ИНН 7813482900

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

22.05.2025

3.

Сферометр

Super Spherotr onic HR

Е

96276-25

091

TRIOPTICS GmbH, Германия

TRIOPTICS GmbH, Германия

ОС

МП 20355-2024 «ГСИ. Сферометр Super Sphe-rotronic HR. Методика поверки»

1 год

Федеральное государственное унитарное предприятие РОССИЙСКИЙ ФЕДЕ РАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП «РФЯЦ- ВНИИЭФ»), г. Саров ИНН 5254001230

ФГБУ «ВНИИМС», г. Москва

28.10.2024

4.

Дефектоско пы ультразвуковые

Sonaflex -PT-001

С

96277-25

0031, 0032

Общество с ограниченной ответственностью «Компания «Нордин-крафт» (ООО «Компа-ния»Нординкр афт»), Вологодская обл., г. Череповец ИНН

Общество с ограниченной ответственностью «Компания «Нордин-крафт» (ООО «Компа-ния»Нординкр афт»), Вологодская обл., г. Череповец ИНН

ОС

МП 65125-012 «ГСИ. Де-фектоско-пы ультразвуковые Sonaflex-PT-001. Методика поверки»

1 год

Общество с ограниченной ответственностью «Компания «Нордин-крафт» (ООО «Компа-ния»Нординкр афт»), Вологодская обл., г. Череповец ИНН

ФГУП «ВНИИФТРИ », Московская обл., г. Солнечногорск, рабочий поселок Менделее-во

19.01.2025

3528032408

3528032408

3528032408

5.

Твердомеры универсальные

SUBRA MAX ТУ

С

96278-25

SUBRAMAX ТУ-187,5-АС зав. № 5615, SUBRAMAX ТУ-187,5-М зав. № 066

Общество с ограниченной ответственностью научно-производственный центр «СУБ- РА» (ООО НПЦ «СУБ- РА»), Республика Башкортостан, г. Нефтекамск ИНН 0264076411

Общество с ограниченной ответственностью научно-производственный центр «СУБ- РА» (ООО НПЦ «СУБ-РА»), Республика Башкортостан, г. Нефтекамск ИНН 0264076411

ОС

МП 16000505-2025 «ГСИ. Твердомеры универсальные SUBRAMA X ТУ. Методика поверки»

1 год

Общество с ограниченной ответственностью научно-производственный центр «СУБ-РА» (ООО НПЦ «СУБ-РА»), Республика Башкортостан, г. Нефтекамск ИНН 0264076411

ФБУ «Нижегородский ЦСМ», г. Нижний Новгород

28.03.2025

6.

Генераторы сигналов специальной формы

АКИП- 3432

С

96279-25

АКИП-3432/3 серийный номер 3432325010001, АКИП-3432/3 серийный номер 3432325010002

UNI-TREND TECHNOLOGY (CHINA) CO., LTD, Китай

UNI-TREND TECHNOLO GY (CHINA) CO., LTD, Китай

ОС

МП-ПР-23-2025 «ГСИ. Генераторы сигналов специальной формы АКИП-3432. Методика поверки»

1 год

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва ИНН 7721212396

АО «ПриСТ», г. Москва

09.06.2025

7.

Системы автоматизированные измерительные

ТЕСТ- 2301

С

96280-25

2408001

Общество с ограниченной ответственностью «VXI- Системы» (ООО «VXI-Системы»), г. Москва, г. Зеленоград ИНН 7735126740

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»), г. Москва, г. Зеленоград ИНН 7735126740

ОС

РВНЕ.0010 -2025 МП «ГСИ. Системы ав-томатизи-рованные измерительные ТЕСТ-2301. Методика поверки»

3 года

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»), г. Москва, г. Зеленоград ИНН 7735126740

ООО «РАВ НОВЕСИЕ», г. Москва

25.02.2025

8.

Система ав-томатизиро-ванная ин-

Обозначение отсут-

Е

96281-25

ЭСТ.013

Публичное акционерное общество

Публичное акционерное общество

ОС

ЭСТ-МП- 013-2025 «ГСИ. Си-

4 года

Акционерное общество по электромонта-

ООО «Энергостандарт», г. Хабаровск

14.04.2025

формацион-но-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПП 220 кВ Байкал

ствует

«Федеральная сетевая компания - Россети» (ПАО «Россети»), г. Москва ИНН 4716016979

«Федеральная сетевая компания - Россети» (ПАО «Россети»), г. Москва ИНН 4716016979

стема ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПП 220 кВ Байкал. Методика поверки»

жу электростанций и подстанций «ЭЛЕКТРО-УРАЛМОН-ТАЖ» (АО «ЭЛЕКТРО-УРАЛМОН- ТАЖ»), г. Москва ИНН 6660003489

9.

Измерители облачности

СД-02- 2006

С

96282-25

236272097

Открытое акционерное общество «ПЕЛЕНГ» (ОАО «ПЕЛЕНГ»), Республика Беларусь

Открытое акционерное общество «ПЕЛЕНГ» (ОАО «ПЕЛЕНГ»), Республика Беларусь

ОС

МП 2540255-2025 «ГСИ. Измерители облачности СД-02-2006. Методика поверки»

1 год

Открытое акционерное общество «ПЕЛЕНГ» (ОАО «ПЕЛЕНГ»), Республика Беларусь

ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Санкт-Петербург

02.07.2025

10.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Ко-тельнич

Обозначение отсутствует

Е

96283-25

П2200466-3029-ВК- 039-АКУ

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»), г. Москва ИНН 4716016979

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»), г. Москва ИНН 4716016979

ОС

РТ-МП- 234-5002025 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС

4 года

Акционерное общество «Агентство по прогнозированию балансов в электроэнергетике» (АО «АПБЭ»), г. Москва ИНН 7729530055

ФБУ «НИЦ ПМ - Ростест», г. Москва

11.02.2025

ПС 220 кВ Котельнич. Методика поверки»

11.

Термометры медицинские электронные

Marina, в вариантах ис-полне-ния

С

96284-25

Модель T11L: зав. №№ Т240926-1, Т240926-2, Т240926-3; Модель T12L: зав. №№ Т240927-1, Т240927-2, Т240927-3; Модель T15SC (Bear 6): зав. №№ Т240928-1, Т240928-2, Т240928-3; Модель T17L: зав. №№ Т240929-1, Т240929-2, Т240929-3; Модель T15SL: зав. №№ Т240930-1, Т240930-2, Т240930-3; Модель T19B: зав. №№ Т240931-1, Т240931-2, Т240931-3; Модель Т24:зав. №№ Т240932-1, Т240932-2, Т240932-3.

Guangdong Genial Tech nology Co., Ltd. («Гуандун Джениал Тех-нолоджи Ко., Лтд.), Китай

Guangdong Genial Tech nology Co., Ltd. («Гуандун Джениал Тех-нолоджи Ко., Лтд.), Китай

ОС

РТ-МП-576-2072025 «ГСИ. Термометры медицинские электронные Marina, в вариантах исполнения. Методика поверки»

2 года

Общество с ограниченной ответственностью «МОЛЕКУЛА МЕДИ-КАЛ ГРУПП» (ООО «МОЛЕКУЛА МЕ- ДИКАЛ ГРУПП»), Ленинградская обл., г. Волхов ИНН 4727006789

ФБУ «НИЦ ПМ - Ростест», г. Москва

07.05.2025

12.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии

Обозначение отсутствует

Е

96285-25

023-АКУ

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»), г. Москва ИНН 4716016979

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»), г. Москва ИНН 4716016979

ОС

РТ-МП-917-5002025 «ГСИ. Система автоматизированная информационно-измерительная

4 года

Индивидуальный предприниматель Котов Василий Юрьевич (ИП Котов В. Ю.), г. Санкт-Петербург ИНН 744717687195

ФБУ «НИЦ ПМ - Ростест», г. Москва

25.06.2025

АИИС КУЭ ЕНЭС ПС 330 кВ Завод Ильич

коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Завод Ильич. Методика по верки»

13.

Термометры медицинские инфракрасные

Marina, в вариантах ис-полне-ния

С

96286-25

Модель Т86: зав. №№ 8624000001937, 8624000001774, 8624000001938, 8624000001878, 862400001991; Модель Т86: зав. №№ F211202-1, F211202-2, F211202-3, F211202-4, F211202-5

Guangdong Genial Technology Co., Ltd. («Гуандун Джениал Тех-нолоджи Ко., Лтд.), Китай

Guangdong Genial Technology Co., Ltd. («Гуандун Джениал Тех-нолоджи Ко., Лтд.), Китай

ОС

РТ-МП-577-2072025 «ГСИ. Термометры медицинские инфракрасные Marina, в вариантах исполнения. Методика поверки»

1 год

Общество с ограниченной ответственностью «МОЛЕ КУЛА МЕДИ-КАЛ ГРУПП» (ООО «МО ЛЕКУЛА МЕ- ДИКАЛ ГРУПП»), Ленинградская обл., г. Волхов ИНН 4727006789

ФБУ «НИЦ ПМ - Ростест», г. Москва

07.05.2025

14.

Дозаторы весовые ав-томатиче-ские дискретного действия

СФБ

С

96287-25

исполнение СФБ.Р зав. №081

Общество с ограниченной ответственностью «Производственно-торговая компания «Инжиниринг» (ООО «ПТК «Инжиниринг»), г. Казань ИНН 1660294888

Общество с ограниченной ответственностью «Производственно-торговая компания «Инжиниринг» (ООО «ПТК «Инжиниринг»), г. Казань ИНН 1660294888

ОС

МП-2522023 «ГСИ. Дозаторы весовые автоматические дискретного действия СФБ. Методика поверки»

1 год

Общество с ограниченной ответственностью «Производственно-торговая компания «Инжиниринг» (ООО «ПТК «Инжиниринг»), г. Казань ИНН 1660294888

ООО «ПРОММАШ ТЕСТ Метрология», г. Чехов, Московская обл.

29.03.2024

---
