№2381 от 01.11.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 726375
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Приказы по основной деятельности по агентству Вн. Приказ № 2381 от 01.11.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
01 ноября 2025 г. уо 2381
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\___________________-___________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» ___________ 2025 г. № _____
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Трансформаторы тока |
ТОЛ-СЭЩ- 35-IV |
47124-11 |
Акционерное общество «Группа компаний «Электрощит»-ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»), г. Самара |
Адрес: Российская Федерация, Самарская область, 443048, город Самара, территория ОАО «Электрощит» Место нахождения и адрес юридического лица: Российская Федерация, Самарская область, 443048, город Самара, территория ОАО «Электрощит» |
Адрес места осуществления деятельности: 443048, Самарская обл., г.о. Самара, вн. р-н Красноглинский, п. Красная Глинка, кв-л 2, зд. 37, офис 221 Адрес юридического лица: Российская Федерация, Самарская обл., 443048, г. Самара, территория ОАО «Электрощит» |
Акционерное общество «Группа компаний «Электрощит»-ТМ Самара» (АО «ГК «Электрощит» -ТМ Самара»), г. Самара |
|
2. |
Трансформаторы напряжения |
ЗНОЛ-СЭЩ |
71707-18 |
Акционерное общество «Группа компаний «Электрощит»-ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»), г. Самара |
Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО «Электрощит» |
Адрес места осуществления деятельности: 443048, Самарская обл., г.о. Самара, вн. р-н Красноглинский, п. Красная Глинка, кв-л 2, зд. 37, офис 221 |
Акционерное общество «Группа компаний «Электрощит»-ТМ Самара» (АО «ГК «Электрощит» -ТМ Самара»), г. Самара |
|
3. |
Трансформаторы тока |
ТШЛ-СЭЩ |
51624-12 |
Акционерное общество «Группа компаний «Электрощит»-ТМ Самара» (АО «ГК |
Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО «Электрощит» |
Адрес места осуществления деятельности: 443048, Самарская обл., г.о. Самара, вн. р-н |
Акционерное общество «Группа компаний «Электрощит»-ТМ Самара» |
|
«Электрощит» - ТМ Самара»), г. Самара |
Красноглинский, п. Красная Глинка, кв-л 2, зд. 37, офис 221 |
(АО «ГК «Электрощит» -ТМ Самара»), г. Самара | |||||
|
4. |
Трансформаторы напряжения |
НОЛ-СЭЩ |
71706-18 |
Акционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»), г. Самара, п. Красная Глинка |
Адрес: 443048, Самарская обл., г. Самара, п. Красная Глинка, корп. заводоуправления ОАО «Электрощит» |
Адрес места осуществления деятельности: 443048, Самарская обл., г.о. Самара, вн.р-н Красноглинский, п. Красная Глинка, кв-л 2, зд.37, офис 221 |
Акционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»), г. Самара, п. Красная Глинка |
|
5. |
Трансформаторы тока |
ТПЛ-СЭЩ- 10 |
71808-18 |
Акционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»), г. Самара, п. Красная Глинка |
Адрес: 443048, Самарская обл., г. Самара, п. Красная Глинка, корп. заводоуправления ОАО «Электрощит» |
Адрес места осуществления деятельности: 443048, Самарская обл., г.о. Самара, вн.р-н Красноглинский, п. Красная Глинка, кв-л 2, зд.37, офис 221 |
Акционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»), г. Самара, п. Красная Глинка |
|
6. |
Трансформаторы напряжения трехфазной антирезонансной группы |
НАЛИ-СЭЩ |
51621-12 |
Акционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»), г. Самара, п. Красная Глинка |
Адрес: 443048, г. Самара, пос. Красная Глинка, корпус заводоуправления ОАО «Электрощит» |
Адрес места осуществления деятельности: 443048, Самарская обл., г.о. Самара, вн.р-н Красноглинский, п. Красная Глинка, кв-л 2, зд.37, офис 221 |
Акционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»), г. Самара, п. Красная Глинка |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_х » __H,|_' 2025 г. № 23_
Лист № 1 Регистрационный № 51624-12 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТШЛ-СЭЩНазначение средства измерений
Трансформаторы тока ТШЛ-СЭЩ (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Трансформаторы тока ТШЛ-СЭЩ по принципу конструкции являются шинными. Корпус трансформаторов тока выполнен из эпоксидного или полиуретанового компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. В корпусе трансформаторов расположен ленточный тороидальный или прямоугольный магнитопровод, на который равномерно намотаны вторичные обмотки и экран, выполненный из электропроводящего материала. Выводы вторичных обмоток расположены на внешней стороне фланца трансформатора.
Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.

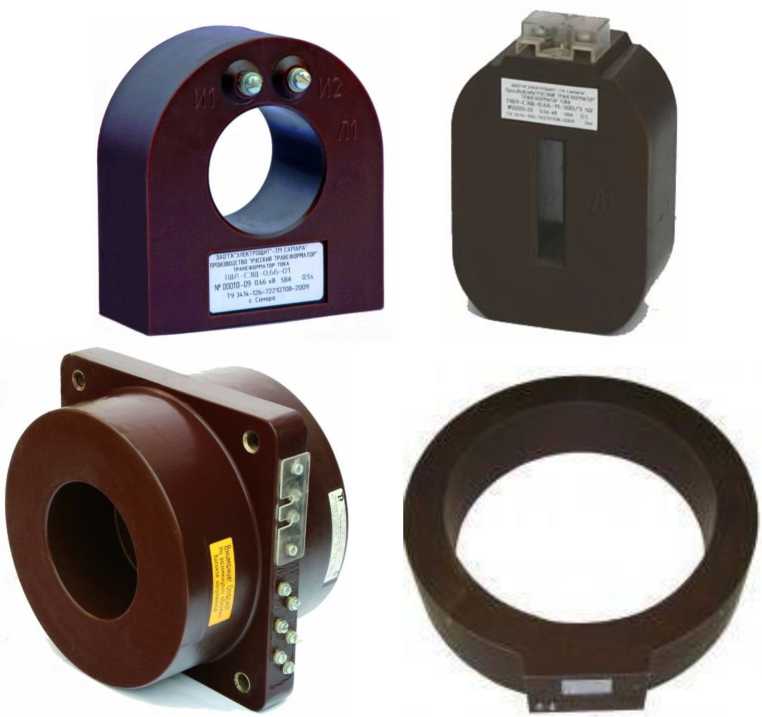

Рисунок 1 - Фотографии общего вида трансформаторов тока ТШЛ-СЭЩ
Метрологические и технические характеристикиОсновные метрологические и технические характеристики трансформаторов тока ТШЛ-СЭЩ представлены в таблице 1
Таблица 1
|
Характеристика |
Значение |
|
Номинальное рабочее напряжение, кВ |
0,66; 10; 15; 20; 24 |
|
Номинальный первичный ток, А |
от 50 до 10000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная нагрузка вторичных обмоток, В •А:
|
от 1 до 100 от 3 до 100 |
|
Классы точности вторичных обмоток:
|
0,2; 0,2S; 0,5; 0,5S; 1; 3; 10 5Р;10Р |
|
Номинальная частота, Гц |
50; 60 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений |
от 2 до 35 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
от 2 до 35 |
|
Габаритные размеры, мм для трансформаторов с тороидальным магнитопроводом:
для трансформаторов с прямоугольным магнитопроводом:
|
от 70 до 470 от 144 до 620 от 45 до 300 от 102 до 250 от 45 до 105 от 158 до 320 |
|
Масса, кг |
от 1,8 до 100 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2 |
Знак утверждения типа наносят на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность средства измерений
Таблица 2
|
Наименование |
Количество |
|
трансформатор тока ТШЛ-СЭЩ |
1 шт. |
|
паспорт |
1 экз |
|
руководство по эксплуатации (на партию в один адрес) |
1 экз |
Методы измерений с помощью трансформаторов тока ТШЛ-СЭЩ указаны в документе 0РТ.142.130 РЭ «Трансформаторы тока ТШЛ-СЭЩ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия» ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» Технические условия ТУ 3414-179-15356352-2012
Изготовитель
Акционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»)
Самара,
Адрес места осуществления деятельности: 443048, Самарская обл., г.о.
вн. р-н Красноглинский, п. Красная Глинка, кв-л 2, зд. 37, офис 221
Тел. 8 (846) 276-28-88
Факс 8 (846) 277-73-83
E-mail: info@redclay.samara.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Аттестат аккредитации № 30010-10 от 15.03.2010
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 01 » И_Н)__ 2025 г. № 2381Лист № 1 Регистрационный № 71706-18 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НОЛ-СЭЩНазначение средства измерений
Трансформаторы напряжения НОЛ-СЭЩ (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание средства измерений
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения НОЛ-СЭЩ выполнены в виде опорной конструкции. Корпус трансформаторов напряжения литой, выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Предусмотрена возможность установки предохранительного устройства на корпус трансформаторов со стороны первичной обмотки.
Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичных обмоток расположены в нижней части трансформаторов и имеют несколько вариантов исполнения, в зависимости от количества вторичных обмоток и конструктивного исполнения трансформаторов.
Для защиты вторичных выводов от несанкционированного доступа и проникновения влаги, предусмотрена крышка с возможностью пломбирования.
Трансформаторы напряжения НОЛ-СЭЩ выпускаются в следующих модификациях: НОЛ-СЭЩ-6, НОЛ-СЭЩ-10, НОЛ-СЭЩ-20, НОЛ-СЭЩ-35, НОЛ-СЭЩ-35-IV.

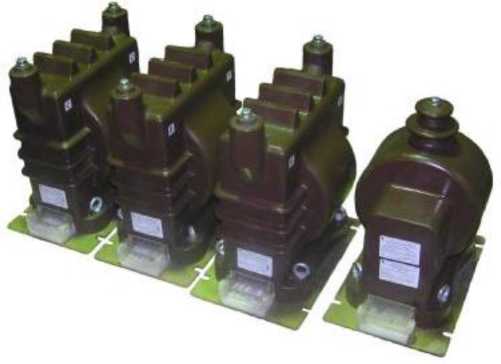

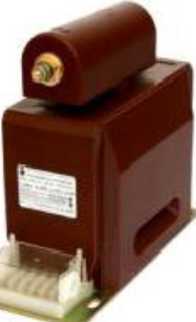

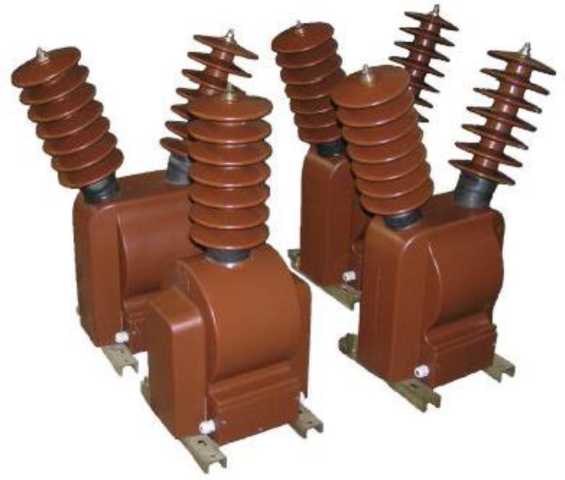

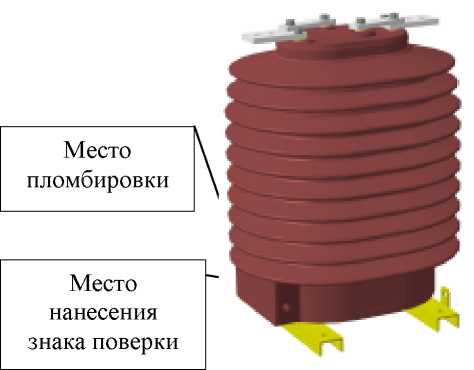

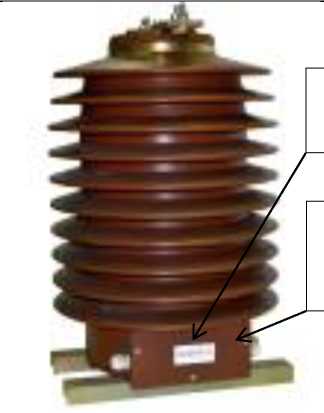

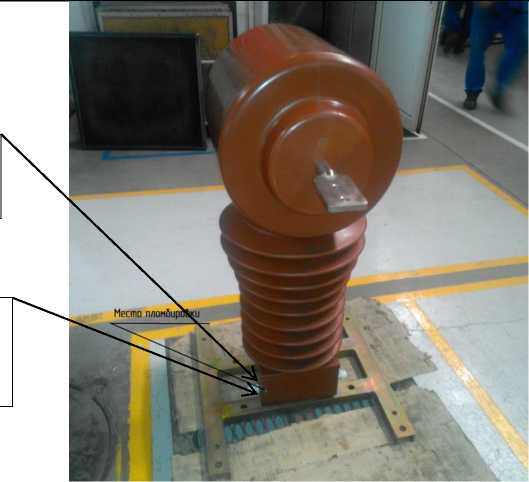

Общий вид трансформаторов НОЛ-СЭЩ представлен на рисунке 1.
а) модификации НОЛ-СЭЩ-6, НОЛ-СЭЩ-10
б) модификация НОЛ-СЭЩ-20
в) модификация НОЛ-СЭЩ-35

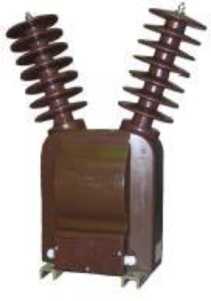

г) модификация НОЛ-СЭЩ-35-
IV
Рисунок 1 - Общий вид трансформаторов напряжения НОЛ-СЭЩ
Расшифровка условного обозначения трансформаторов:
Н О Л - СЭЩ - Х -IV -ХХ -Х/Х -Х/Х Х ХКатегория размещения по
ГОСТ 15150 _________________
Климатическое исполнение по
ГОСТ 15150 __________________
Номинальная нагрузка, ВХ
Класс точности
Конструктивный вариант исполнения Категория в зависимости от пути утечки внешней изоляции по ГОСТ 9920-89 __________________________(для категории размещения 1)_________ Класс напряжения, кВ Зарегистрированный товарный знак ______________________________________изготовителя_________________________ С литой изоляцией
Однофазный
Программное обеспечение отсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики трансформаторов напряжения НОЛ-СЭЩ приведены в таблицах 1 - 5.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения НОЛ-СЭЩ-6, НОЛ-СЭЩ-6-1, НОЛ-СЭЩ-10, НОЛ-СЭЩ-10-1
|
Наименование параметра |
Значение параметра | |
|
НОЛ-СЭЩ-6, НОЛ-СЭЩ-6-1 |
НОЛ-СЭЩ-10, НОЛ-СЭЩ-10-1 | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6; 6,3;6,6; 6,9 |
10; 10,5; 11 |
|
Номинальное напряжение вторичной обмотки, В |
100 | |
|
Классы точности вторичной обмотки |
0,2; 0,5; |
О иэ О |
|
Номинальная мощность вторичной обмотки, В^А |
от 1 до 600 | |
|
Группа соединения обмоток: | ||
|
- с одной вторичной обмоткой |
1/1-0 | |
|
- с двумя вторичными обмотками |
1/1/1-0-0 | |
|
Предельная мощность трансформаторов вне класса точности, | ||
|
В^А: | ||
|
- с одной вторичной обмоткой |
630 | |
|
- с двумя вторичными обмотками |
400 | |
|
Номинальная частота переменного тока, Г ц |
50; 60 | |
|
Средняя наработка на отказ, ч |
200000 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
347х148х295 | |
|
Масса, кг, не более |
30 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 | |
Таблица 2 - Основные метрологические и технические характеристики трансформаторов напряжения НОЛ-СЭЩ-6-20, НОЛ-СЭЩ-6-21, НОЛ-СЭЩ-10-20, НОЛ-СЭЩ-10-21
|
Наименование параметра |
Значение параметра | |
|
НОЛ-СЭЩ-6-20, НОЛ-СЭЩ-6-21 |
НОЛ-СЭЩ-10-20, НОЛ-СЭЩ-10-21 | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6/^3; 6,3/73; 6,6/\3; 6,9/\3 |
10/V3; 10,5/73; 11/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/^3 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 | |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 1 до 600 | |
|
Классы точности дополнительной вторичной обмотки |
3; 3Р; 6Р | |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
от 5 до 200 | |
Окончание таблицы 2
|
Наименование параметра |
Значение параметра | |
|
НОЛ-СЭЩ-6-20, НОЛ-СЭЩ-6-21 |
НОЛ-СЭЩ-10-20, НОЛ-СЭЩ-10-21 | |
|
Предельная мощность трансформатора вне класса |
300 | |
|
точности, В^А | ||
|
Номинальная частота переменного тока, Г ц |
50; 60 | |
|
Группа соединения обмоток: | ||
|
-с двумя вторичными обмотками |
1/1/1-0-0 | |
|
-с тремя вторичными обмотками |
1/1/1/1-0-0-0 | |
|
Средняя наработка на отказ, ч |
200000 | |
|
Габаритные размеры (длинахширинахвысота), мм, |
347x148x240 | |
|
не более | ||
|
Масса, кг, не более |
27 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 | |
Таблица 3 - Основные метрологические и технические характеристики трансформаторов напряжения НОЛ-СЭЩ-6-40, НОЛ-СЭЩ-6-41, НОЛ-СЭЩ-10-40, НОЛ-СЭЩ-10-41
|
Наименование параметра |
Значение параметра | |
|
НОЛ-СЭЩ-6-40, НОЛ-СЭЩ-6-41 |
НОЛ-СЭЩ-10-40, НОЛ-СЭЩ-10-41 | |
|
Класс напряжения по ГОСТ 15163-96, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6/^3; 6,3/^3; 6,6/73; 6,9/73 |
10/^3; 10,5/^3; 11/V3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/^3 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 | |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 1 до 600 | |
|
Класс точности дополнительной вторичной обмотки |
3 | |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
100 | |
|
Предельная мощность трансформатора вне класса точности, В^А |
400 | |
|
Номинальная частота переменного тока, Г ц |
50; 60 | |
|
Группа соединения обмоток:
|
1/1/1-0-0 1/1/1/1-0-0-0 | |
|
Средняя наработка на отказ, ч |
200000 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
347x148x240 | |
|
Масса, кг, не более |
27 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 | |
Таблица 4 - Основные метрологические и технические характеристики трансформаторов напряжения НОЛ-СЭЩ-20, НОЛ-СЭЩ-20-20
|
Наименование параметра |
Значение параметра |
|
НОЛ-СЭЩ-20, НОЛ-СЭЩ-20-20 | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
20 |
|
Наибольшее рабочее напряжение, кВ |
24 |
|
Номинальное напряжение первичной обмотки, кВ |
20 |
|
Номинальное напряжение вторичной обмотки, В |
от 100 до 220 |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 1 до 300 |
|
Предельная мощность трансформатора вне класса точности, В^А |
630 |
|
Номинальная частота переменного тока, Г ц |
50; 60 |
|
Группа соединения обмоток:
|
1/1-0 1/1/1-0-0 |
|
Средняя наработка на отказ, ч |
200000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
355х178х305 |
|
Масса, кг, не более |
39 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; УХЛ2; Т2 |
Таблица 5 - Основные метрологические и технические характеристики трансформаторов напряжения НОЛ-СЭЩ-35, НОЛ-СЭЩ-35-2, НОЛ-СЭЩ-35-IV, НОЛ-СЭЩ-35-ГУ-2
|
Наименование параметра |
Значение параметра | |
|
НОЛ-СЭЩ-35, НОЛ-СЭЩ-35-IV |
НОЛ-СЭЩ-35-2, НОЛ-СЭЩ-35-^-2 | |
|
Класс напряжения, по ГОСТ 1516.3-96, кВ |
35 | |
|
Наибольшее рабочее напряжение, кВ |
40,5 | |
|
Номинальное напряжение первичной обмотки, кВ |
35 |
35/^3 |
|
Номинальное напряжение вторичной обмотки, В |
от 100 до 220 |
100/\3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
- |
100/3 |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | |
|
Класс точности дополнительной вторичной обмотки |
- |
3 |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
- |
100 |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 1 до 800 | |
|
Предельная мощность трансформатора вне класса точности, В^А |
1000 |
630 |
|
Группа соединения обмоток: | ||
|
- с одной вторичной обмоткой |
1/1-0 |
- |
|
- с двумя вторичными обмотками |
1/1/1-0-0 |
1/1/1-0-0 |
|
- с тремя вторичными обмотками |
- |
1/1/1/1-0-0-0 |
|
Номинальная частота переменного тока, Г ц |
50; 60 | |
|
Средняя наработка на отказ, ч |
200000 | |
Окончание таблицы 5
|
Наименование параметра |
Значение параметра | |
|
НОЛ-СЭЩ-35, НОЛ-СЭЩ-35-IV |
НОЛ-СЭЩ-35-2, НОЛ-СЭЩ-35-ГУ-2 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - НОЛ-СЭЩ-35 |
436х263х452 | |
|
- НОЛ-СЭЩ-35-2 |
436x263x452 | |
|
- НОЛ-СЭЩ-35-IV |
652x353x837 | |
|
- НОЛ-СЭЩ-35-ГУ-2 |
618x353x775 | |
|
Масса, кг, не более: - НОЛ-СЭЩ-35 |
65 | |
|
- НОЛ-СЭЩ-35-2 |
65 | |
|
- НОЛ-СЭЩ-35-IV |
100 | |
|
- НОЛ-СЭЩ-35-ГУ-2 |
95 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; УХЛ2; Т2; УХЛ1; Т1 | |
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
|
Комплектность средства измерений | |
|
В комплект поставки входят: | |
|
- трансформатор напряжения |
1 шт. |
|
- комплект для монтажа |
1 шт. |
|
- паспорт |
1 экз. |
|
- руководство по эксплуатации |
1 экз. |
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 3414-198-15356352-2013 Трансформаторы напряжения НОЛ-СЭЩ. Технические условия
ИзготовительАкционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Адрес места осуществления деятельности: 443048, Самарская обл., г.о. Самара, вн.р-н Красноглинский, п. Красная Глинка, кв-л 2, зд.37, офис 221
Испытательный центр Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
(ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Тел.: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» н_ябр_ 2025 г. № язя 1Лист № 1 Регистрационный № 71707-18 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения ЗНОЛ-СЭЩНазначение средства измерений
Трансформаторы напряжения ЗНОЛ-СЭЩ (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание средства измерений
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения ЗНОЛ-СЭЩ выполнены в виде опорной конструкции. Корпус трансформаторов выполнен из компаунда на основе эпоксидной смолы, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. На корпусе трансформатора предусмотрена возможность установки предохранительного устройства со стороны первичной обмотки.
Высоковольтный вывод первичной обмотки расположен на верхней поверхности трансформаторов. Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки расположены в нижней части трансформаторов. Трансформаторы имеют от одной до трёх вторичных обмоток. Основные вторичные обмотки предназначены для питания измерительных приборов и цепей защитных устройств, дополнительная обмотка - для питания цепей защитных устройств и контроля изоляции сети. Для защиты вторичных выводов от несанкционированного доступа и проникновения влаги предусмотрена крышка с возможностью пломбирования.
Трансформаторы напряжения ЗНОЛ-СЭЩ выпускаются в следующих модификациях: ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10, ЗНОЛ-СЭЩ-15, ЗНОЛ-СЭЩ-20, ЗНОЛ-СЭЩ-27, ЗНОЛ-СЭЩ-35, ЗНОЛ-СЭЩ-35-IV, 3хЗНОЛ-СЭЩ-6, ЗхЗНОЛ-СЭЩ-10.
Общий вид трансформаторов ЗНОЛ-СЭЩ представлен на рисунке 1.
а) модификации ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10
б) модификации ЗНОЛ-СЭЩ-15, ЗНОЛ-СЭЩ-20
в) модификации ЗНОЛ-СЭЩ-27,
ЗНОЛ-СЭЩ-35

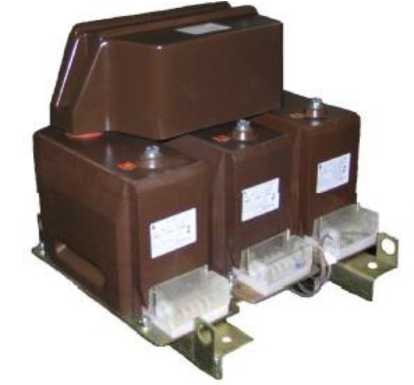

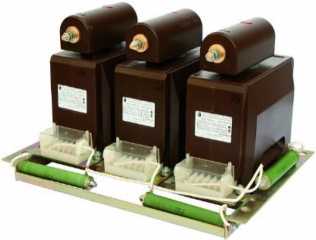

д) модификации 3^ЗНОЛ-СЭЩ-6, ЗхЗНОЛ-СЭЩ-10
Рисунок 1 - Общий вид трансформаторов напряжения ЗНОЛ-СЭЩ
г) модификации ЗНОЛ-СЭЩ-35-IV
Расшифровка условного обозначения трансформаторов:
_3 х З Н О Л - СЭЩ - ХХ - Х - Х/Х/Х - Х/Х/Х Х 2
Категория размещения по |ГОСТ 15150 _____________
Климатическое исполнение по
ГОСТ 15150 _____________
Номинальная трехфазная мощность основных/дополнительной _______обмоток, В^А___________________
Класс точности основных/дополнительной ________________обмоток_______________________
Конструктивный вариант ______________________исполнения____________________ __________________________Класс напряжения, кВ___________
Зарегистрированный товарный
___________________________________знак изготовителя_______________ ______________________________________С литой изоляцией_____________ ______________________________________Однофазный_________________
Целевое назначение ______________________________________________(трансформатор напряжения)_____ _____________________________________________Заземляемый__________________
Трехфазная группа
Программное обеспечение отсутствует. Метрологические и технические характеристикиОсновные метрологические и технические характеристики трансформаторов напряжения
ЗНОЛ-СЭЩ приведены в таблицах 1 - 4.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
напряжения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10
|
Наименование параметра |
Значение параметра | |
|
ЗНОЛ-СЭЩ-6 |
ЗНОЛ-СЭЩ-10 | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6/\3; 6.3'\3; 6.6'\3; 6.9а3 |
10/^3; 10,5/^3; 11/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 100'\3 до 220 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
от 100/3 до 220 | |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 1 до 600 | |
|
Классы точности дополнительной вторичной обмотки |
3; 3Р; 6Р | |
Окончание таблицы 1
|
Наименование параметра |
Значение параметра | |
|
ЗНОЛ-СЭЩ-6 |
ЗНОЛ-СЭЩ-10 | |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
от 5 до 300 | |
|
Предельная мощность трансформатора вне класса точности, В^А: | ||
|
-с двумя вторичными обмотками |
630 | |
|
- с тремя вторичными обмотками |
400 | |
|
Номинальная частота переменного тока, Г ц |
50; 60 | |
|
Группа соединения обмоток: | ||
|
- с одной вторичной обмоткой |
1/1-0 | |
|
- с двумя вторичными обмотками |
1/1/1-0-0 | |
|
- с тремя вторичными обмотками |
1/1/1/1-0-0-0 | |
|
Средняя наработка на отказ, ч |
200000 | |
|
Габаритные размеры (длинахширинахвысота), мм, |
355х148х304.5 | |
|
не более | ||
|
Масса, кг, не более |
29 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 | |
Таблица 2 - Основные метрологические и технические характеристики трансформаторов напряжения ЗНОЛ-СЭЩ-15, ЗНОЛ-СЭЩ-20
|
Наименование параметра |
Значение параметра | |
|
ЗНОЛ-СЭЩ-15 |
ЗНОЛ-СЭЩ-20 | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
15 |
20 |
|
Наибольшее рабочее напряжение, кВ |
17,5 |
24 |
|
Номинальное напряжение первичной обмотки, кВ |
13,8/V3; 15/^3; 15,75/^3 |
18/V3; 2()/\3 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 100'\3 до 220 | |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
от 100/3 до 220 | |
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 1 до 600 | |
|
Классы точности дополнительной вторичной обмотки |
3; 3Р; 6Р | |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
от 5 до 300 | |
|
Предельная мощность трансформатора вне класса точности, В^А:
|
630 400 | |
|
Номинальная частота переменного тока, Г ц |
50; 60 | |
|
Группа соединения обмоток:
|
1/1-0 1/1/1-0-0 1/1/1/1-0-0-0 | |
|
Средняя наработка на отказ, ч |
200000 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
355 х 178 х 303 | |
Окончание таблицы 2
|
Наименование параметра |
Значение параметра | |
|
ЗНОЛ-СЭЩ-15 |
ЗНОЛ-СЭЩ-20 | |
|
Масса, кг, не более |
39 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 | |
Таблица 3 - Основные метрологические и технические характеристики трансформаторов напряжения ЗНОЛ-СЭЩ-27, ЗНОЛ-СЭЩ-35, ЗНОЛ-СЭЩ-35-IV
|
Наименование параметра |
Значение параметра | ||
|
ЗНОЛ- СЭЩ-27 |
ЗНОЛ- СЭЩ-35 |
ЗНОЛ- СЭЩ-35-IV | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
27 |
35 |
35 |
|
Наибольшее рабочее напряжение, кВ |
30 |
40,5 |
40,5 |
|
Номинальное напряжение первичной обмотки, кВ |
27,5; 27/\3 |
35/^3 |
35/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 100'\3 до 220 | ||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
от 100/3 до 220 | ||
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | ||
|
Номинальная мощность основной вторичной обмотки, В^А |
от 1 до 600 | ||
|
Классы точности дополнительной вторичной обмотки |
3, 3Р, 6Р | ||
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
от 5 до 300 | ||
|
Предельная мощность трансформатора вне класса точности, В^А |
1000 | ||
|
Номинальная частота переменного тока, Г ц |
50; 60 | ||
|
Средняя наработка на отказ, ч |
200000 | ||
|
Группа соединения обмоток:
|
1/1-0 1/1/1-0-0 1/1/1/1-0-0-0 | ||
|
Габаритные размеры (длинахширинахвысота), мм, не более |
395 х 249 х 418 |
357 х 353 х 846 | |
|
Масса, кг, не более |
55 |
80 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 |
УХЛ1; Т1 | |
Таблица 4 - Основные метрологические и технические характеристики трансформаторов напряжения 3 З11ОЛ-СЭЩ-6, 3хЗНОЛ-СЭЩ-10
|
Наименование параметра |
Значение параметра | |
|
3хЗНОЛ-СЭЩ-6 |
3хЗНОЛ-СЭЩ-10 | |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
6 |
10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
|
Номинальное напряжение первичной обмотки, кВ |
6/\3; 6,3^3; 6.6'\3; 6.9а3 |
10/^3; 10,5/^3; 11/^3 |
|
Номинальное напряжение основной вторичной обмотки, В |
от 100'\3 до 220 | |
Окончание таблицы 4
|
Наименование параметра |
Значение параметра | |
|
3хЗНОЛ-СЭЩ-6 |
3хЗНОЛ-СЭЩ-10 | |
|
Номинальное напряжение дополнительной |
от 100/3 до 220 | |
|
вторичной обмотки, В | ||
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | |
|
Номинальная мощность основной вторичной обмотки, В^А |
от 15 до 1800 | |
|
Классы точности дополнительной вторичной обмотки |
3; 3Р; 6Р | |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
400 | |
|
Предельная мощность трансформатора вне класса точности, В^А: | ||
|
- с двумя вторичными обмотками |
1890 | |
|
- с тремя вторичными обмотками |
1200 | |
|
Номинальная частота переменного тока, Г ц |
50 | |
|
Группа соединения обмоток: | ||
|
- с двумя вторичными обмотками |
1/1/1-0-0 | |
|
- с тремя вторичными обмотками |
1/1/1/1-0-0-0 | |
|
Средняя наработка на отказ, ч |
200000 | |
|
Габаритные размеры (длинахширинахвысота), мм, |
565 х 400 х 344,5 | |
|
не более | ||
|
Масса, кг, не более |
96 | |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2; УХЛ2 | |
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность средства измеренийВ комплект поставки входят:
1 шт.
1 шт.
1 экз.
1 экз. (по заказу)
-
- трансформатор напряжения
-
- комплект для монтажа
-
- паспорт
-
- руководство по эксплуатации
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения ЗНОЛ-СЭЩ
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 3414-197-15356352-2013 Трансформаторы напряжения ЗНОЛ-СЭЩ. Технические условия
ИзготовительАкционерное общество «Группа компаний «Электрощит» - ТМ Самара»
(АО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Адрес места осуществления деятельности: 443048, Самарская обл., г.о. Самара, вн. р-н Красноглинский, п. Красная Глинка, кв-л 2, зд. 37, офис 221
Испытательный центр Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 01 » ноябРя 2025 г. № 2381Лист № 1 Регистрационный № 71808-18 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТПЛ-СЭЩ-10Назначение средства измерений
Трансформаторы тока ТПЛ-СЭЩ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты и управления использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения до 10 кВ.
Описание средства измерений
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока ТПЛ-CЭЩ-10 выполнены в виде проходной конструкции. Корпус трансформаторов тока литой, выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Трансформаторы по принципу конструкции являются проходными, представляют собой блок, состоящий из первичной катушки и двух, трех или четырех магнитопроводов с вторичными обмотками.
Выводы первичной обмотки расположены на боковых поверхностях трансформаторов. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток имеют 2 варианта исполнения и расположены в нижней части трансформатора.
Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования. Трансформаторы не подлежат заземлению, т.к. корпус трансформатора выполнен из литой смолы и не имеет подлежащих заземлению металлических частей.
Крепление трансформаторов на месте установки производится с помощью четырех болтов с резьбой М12 через втулки, пропущенные на фланце трансформатора.
Трансформаторы тока ТПЛ-CЭЩ-10 выпускаются в нескольких конструкторских исполнениях.

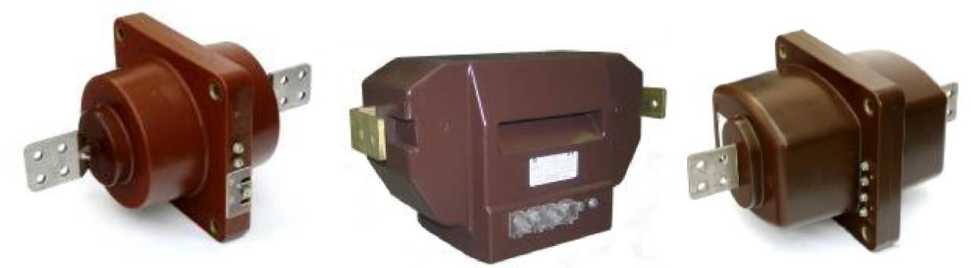

Общий вид трансформаторов ТПЛ-СЭЩ-10 представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока ТПЛ-СЭЩ-10
Расшифровка условного обозначения трансформаторов:
Т П Л - СЭЩ - 10 - ХХ - Х / Х / Х - Х/Х/Х - Х/ Х - Х 2
Категория размещения по |ГОСТ 15150 ___________
Климатическое исполнение по ГОСТ 15150 Номинальный вторичный ток, А
Номинальный первичный ток, А
Номинальная нагрузка, А
Класс точности
Конструктивный вариант исполнения
Номинальное напряжение, кВ Зарегистрированный товарный знак изготовителя
С литой изоляцией
Проходной
Трансформатор тока
Программное обеспечение отсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики трансформаторов тока ТПЛ-СЭЩ-10 приведены в таблице 1.
Таблица 1 — Основные метрологические характеристики трансформаторов тока
ТПЛ-СЭЩ-10
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение трансформатора, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток трансформатора, А |
от 5 до 2000 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота переменного тока, Гц |
50; 60 |
|
Количество вторичных обмоток, не более |
4 |
|
Номинальная вторичная нагрузка c коэффициентом мощности cos92 = 0,8:
|
от 3 до 60 от 3 до 60 |
|
Номинальная вторичная нагрузка c коэффициентом мощности cos92 = 1: - вторичных обмоток для измерений, В^ А |
1; 2; 2,5 |
|
Класс точности вторичных обмоток:
|
0,2S; 0,2; 0,5S; 0,5 5Р;10Р |
|
Номинальная предельная кратность вторичной обмотки для защиты Кном |
от 2 до 35 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений Кбном |
от 2 до 35 |
|
Средняя наработка на отказ, ч |
400000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
513х222х250 |
|
Масса, кг, не более |
34 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У2; Т2 |
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность средства измеренийВ комплект поставки входят:
1 шт.
1 экз.
согласно заказ-наряду
-
- трансформатор тока
-
- паспорт
-
- руководство по эксплуатации
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТПЛ-СЭЩ-10ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 3414-110-72210708-2008 Трансформаторы тока ТПЛ-СЭЩ-10. Технические условия
ИзготовительАкционерное общество «Группа компаний «Электрощит» - ТМ Самара»
(АО «ГК «Электрощит» - ТМ Самара»)
ИНН 6313009980
Адрес места осуществления деятельности: 443048, Самарская обл., г.о. Самара, вн.р-н Красноглинский, п. Красная Глинка, кв-л 2, зд.37, офис 221
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
(ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » _____ 2025 г. № 23_ 1Лист № 1 Регистрационный № 47124-11 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТОЛ-СЭЩ-35-IVНазначение средства измерений
Трансформаторы тока ТОЛ-СЭЩ-35-IV (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Трансформаторы выполнены в виде опорной конструкции, представляет собой блок, состоящий из первичной катушки и двух, трех, четырех или пяти магнитопроводов со вторичной обмоткой, который залит компаундом на основе циклоалифатической смолы.
Выводы первичной обмотки расположены на верхней поверхности трансформатора. Вторичные обмотки расположены каждая на своем магнитопроводе. Выводы вторичных обмоток располагаются в нижней части трансформатора.
Трансформаторы имеют несколько исполнений, отличающихся по форме и метрологическим характеристикам. Исполнения трансформаторов тока ТОЛ-СЭЩ-35-IV представлены на рисунке 1.
В верхней части трансформатора (кроме 21 исполнения) расположен экран, который крепится к корпусу трансформатора двумя винтами М5. Литой блок прикреплен к металлической раме, которая имеет четыре отверстия для крепления трансформатора на месте установки. Трансформаторы имеют болт заземления М12*40, который расположен на раме, и клеммную коробку, изготовленную с возможностью пломбирования для защиты.
Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ), а так же в другие изделия наружной установки и являются комплектующими изделиями.
Место нанесения знака поверки
Место пломбировки
Место
Исполнение ТОЛ-СЭЩ-35-IV
Исполнения:
знака поверки
Место нанесения
Место пломбировки
ТОЛ-СЭЩ-35-ГУ-04; ТОЛ-СЭЩ-35-ГУ-05;
ТОЛ-СЭЩ-35-ГУ-06; ТОЛ-СЭЩ-35-ГУ-14;
ТОЛ-СЭЩ-35-ГУ-15; ТОЛ-СЭЩ-35-ГУ-16
Исполнения:
ТОЛ-СЭЩ-35-rV-OI; Т()Л-СЭЩ-35-1У-02;
ТОЛ-СЭЩ-35-ГУ-03
Рисунок 1 - Фотографии общего вида различных исполнений трансформаторов тока ТОЛ-СЭЩ-35-IV
Расшифровка условного обозначения трансформатора:
Т О Л-СЭЩ-35-IV-XX-X / Х / Х-Х / Х/ Х-Х/Х-Х ХКатегория размещения по ГОСТ 15150 Климатическое исполнение по ГОСТ 15150_________
Номинальный вторичный ток, А
Номинальный первичный __________ток, А___________________
Номинальная нагрузка, ___________ВА____________
Класс точности
Конструктивный вариант ________________________________исполнения____________ Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920 (только для трансформаторов _____________________________________наружной установки)____
Номинальное напряжение, _______________________________________кВ___________________
Зарегистрированный товарный знак
___________________________________________________изготовителя____________ С литой изоляцией Опорный
Трансформатор тока
Метрологические и технические характеристикиОсновные метрологические и технические характеристики трансформаторов тока ТОЛ-СЭЩ представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Исполнение трансформаторов |
01; 02; 03; 04; 05; 06; 14; 15; 16; 21 |
|
Номинальное напряжение Uhom, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальный первичный ток Iihom, А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000; 2500;3000 |
|
Номинальный вторичный ток Ъном, А |
1;5 |
|
Число вторичных обмоток, не более |
5 |
|
Наименование характеристики |
Значение |
|
Номинальная нагрузка вторичных обмоток для измерений с коэффициентом мощности cosф=1; В^А |
1; 2; 2,5 |
|
Номинальная нагрузка вторичных обмоток для измерений с коэффициентом мощности cosф=0,8; ВА |
3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50 |
|
Номинальная нагрузка вторичных обмоток для защиты с коэффициентом мощности cosф=0,8; ВА |
3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50 |
|
Класс точности вторичной обмотки для измерений и учета |
0,2; 0,2S; 0,5; 0,5S; 1; 3; 5; 10 |
|
Класс точности вторичной обмотки для защиты |
5P;10P |
|
Номинальная частота, Гц |
50; 60 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, Кбном |
от 2 до 35 |
|
Номинальная предельная кратность вторичной обмотки для защиты, Кном |
от 2 до 35 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1; Т1 |
|
Габаритные размеры (длинахширинахвысота) не более, мм |
762х522х920 |
|
Масса трансформатора не более, кг |
145 |
наносится типографским методом на табличку технических данных трансформатора и на титульный лист паспорта.
Комплектность средства измеренияТаблица 2
|
Трансформатор тока ТОЛ-СЭЩ-35-IV |
1 шт. |
|
Руководство по эксплуатации |
1 экз. (на партию) |
|
Паспорт |
1 экз. |
приведены в руководстве по эксплуатации «Трансформатор тока ТОЛ-СЭЩ-35-IV. Руководство по эксплуатации 0РТ.142.131 РЭ часть VII» в п. 1 «Назначение».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»
ТУ 3414-178-15356352-2012 «Трансформаторы тока ТОЛ - СЭЩ. Технические условия»
ИзготовительАкционерное общество «Группа компаний «Электрощит» - ТМ Самара»
(АО «ГК «Электрощит» - ТМ Самара»)
Адрес места осуществления деятельности: 443048, Самарская обл., г.о. Самара, вн. р-н Красноглинский, п. Красная Глинка, кв-л 2, зд. 37, офис 221
Адрес юридического лица: Российская Федерация, Самарская обл., 443048, г. Самара, территория ОАО «Электрощит»
ИНН 6313009980
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Номер аттестата аккредитации 30004-13 от 26.07.2013 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » _____ 2025 г. № 238 1Лист № 1 Регистрационный № 51621-12 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩНазначение средства измерений
Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ (далее по тексту - трансформаторы трехфазной группы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ также используются для контроля изоляции в сетях от 6 до 35 кВ с изолированной или заземленной через дугогасящий реактор нейтралью.
Трансформаторы напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, камеры одностороннего обслуживания (КСО) и открытые распределительные устройства (ОРУ).
Описание средства измерений
Принцип действия трансформаторов трехфазной группы основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и от соотношения витков первичной и вторичной обмоток. Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и создает «корпус» трансформатора.
Трансформаторы трехфазной группы НАЛИ-СЭЩ состоят из четырех трансформаторов: трех однофазных измерительных трансформаторов напряжения НОЛ-СЭЩ, рассчитанных на фазные напряжения, которые, по типу конструкции, являются двухполюсными, и четвертого трансформатора - трансформатора нулевой последовательности ТНП-СЭЩ, который выполняет функцию защиты измерительного блока от феррорезонансных процессов.
Трансформаторы трехфазной группы НАЛИ-СЭЩ изготавливаются на металлической раме или без нее. Возможна установка на трансформаторы трехфазных групп предохранительных устройств.
Трансформаторы напряжения НОЛ-СЭЩ, входящие в состав группы, имеют до трех вторичных обмоток.
Трансформатор нулевой последовательности ТНП-СЭЩ представляет собой однофазный заземляемый трансформатор напряжения с одной или двумя вторичными обмотками. Начало первичной обмотки трансформатора ТНП-СЭЩ включено в нейтраль первичных обмоток измерительных трансформаторов НОЛ-СЭЩ, конец первичной обмотки заземлен.
Трансформаторы НОЛ-СЭЩ, входящие в состав группы, комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.
Фотографии общего вида трансформаторов напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ представлены на рисунке 1.
Рисунок 1 - Фотографии общего вида трансформаторов напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ
Основные метрологические и технические характеристики трансформаторов трехфазной группы НАЛИ-СЭЩ представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Класс напряжения по ГОСТ 1516.3-96, кВ |
от 6 до 35 |
|
Номинальное линейное напряжение первичных обмоток, кВ |
от 6 до 35 |
|
Наибольшее рабочее напряжение первичных обмоток, кВ |
от 7,2 до 40,5 |
|
Номинальное линейное напряжение вторичных обмоток, В |
100 |
|
Номинальная частота, Гц |
50; 60 |
|
Классы точности вторичной обмотки |
0,2; 0,5; 1,0; 3,0 |
|
Номинальная трехфазная мощность вторичных обмоток в классах точности при симметричной нагрузке, В^А, не более: 0,2 |
75 |
|
0,5 |
225 |
|
1,0 |
450 |
|
3,0 |
900 |
|
Габаритные размеры трансформаторов, входящих в состав группы (длинахширинахвысота), мм, не более: - НОЛ-СЭЩ |
418х262х450 |
|
- ТНП-СЭЩ |
395x249x418 |
|
Габаритные размеры трансформаторов трехфазной группы на металлической раме (длинахширинахвысота), мм, не более |
540x480x510 |
|
Масса группы, кг, не более |
250 |
|
Температура окужающего воздуха при эксплуатации, °С |
от минус 60 до плюс 50 |
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность средства измерений
В комплект поставки входят:
-
- трансформатор трехфазной группы НАЛИ-СЭЩ 1 шт.
-
- комплект для монтажа 1 шт.
-
- паспорт 1 экз.
-
- руководство по эксплуатации 1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 1 «Назначение» руководства по эксплуатации 0РТ.142.132.РЭ.
Нормативные документы, устанавливающие требования к трансформаторам напряжения трехфазной антирезонансной группы НАЛИ-СЭЩ
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия» ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки» Технические условия ТУ 3414-180-15356352-2012
ИзготовительАкционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»)
Самара,
Адрес места осуществления деятельности: 443048, Самарская обл., г.о.
вн.р-н Красноглинский, п. Красная Глинка, кв-л 2, зд.37, офис 221
Тел. 8 (846) 276-28-88. Факс 8 (846) 277-73-83
E-mail: info@redclay.samara.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Аттестат аккредитации № 30010-10 от 15.03.2010
