№2861 от 05.12.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 625243
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2861 от 05.12.2024

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
05 декабря 2024 г.
2861
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» _^ека(^ря 2024 Г. № ____,
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
Прежний адрес |
Новый адрес | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1. |
Калибраторы- контроллеры давления |
ЭЛМЕТРО- Паскаль |
43456-09 |
Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО «ЭлМетро Групп»), г. Челябинск |
Адрес: 454106, г. Челябинск, ул. Неглинная, д. 21 |
Адрес места осуществления деятельности: 454106, г. Челябинск, ул. Неглинная, д. 21, помещ. 106 |
Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО «ЭлМетро Групп»), г. Челябинск |
2. |
Рулетки измерительные |
ПК |
87228-22 |
Общество с ограниченной ответственностью НПО «Промконтроль» (ООО НПО «Промконтроль»), г. Челябинск |
Адрес: 454080, г. Челябинск, ул. Энгельса, д. 83-б, оф. 1101 |
Адрес места осуществления деятельности: 454080, Челябинская обл., г. Челябинск, ул. Энгельса, д. 83Б, оф. 1 |
Общество с ограниченной ответственностью НПО «Промконтроль» (ООО НПО «Промконтроль»), г. Челябинск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» декабря 2024 г. № 2861
Лист № 1
Всего листов 5
Регистрационный № 43456-09
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы-контроллеры давления ЭЛМЕТРО-Паскаль
Назначение средства измерений Калибраторы-контроллеры давления ЭЛМЕТРО-Паскаль (в с микропроцессорным управлением предназначены для:
дальнейшем - КД)
-
- поверки, калибровки и испытаний средств измерений давления, реле и других приборов давления;
-
- измерений избыточного давления и давления разрежения.
Калибраторы-контроллеры КД сочетают в себе функции прецизионного манометра и точного регулятора (контроллера) давления.
Калибраторы-контроллеры КД представляют собой задатчик - измеритель давления (разрежения), состоящий из высокоточных внутренних и внешних модулей (первичных преобразователей давления), микропроцессорного блока, преобразующего низкоуровневые сигналы первичных преобразователей в цифровую индикацию на дисплее, и устройства, задающего (генерирующего) давление.
Для функционирования КД в режиме генерации давления необходим внешний источник давления (компрессор, баллон со сжатым газом, вакуумный насос). При этом давление питания через систему пневмораспределителей, пневмоемкостей и клапанов, поступает в выходную пневмомагистраль, где измеряется посредством высокоточного сенсора давления, сигнал с которого поступает на вход микропроцессорного блока, управляющего работой электропневмоклапанов. Клапаны, управляемые по особому алгоритму, пропускают газ в магистраль или, наоборот, стравливают выходное давление в атмосферу. Совместная, синхронизируемая микропроцессорным блоком, работа клапанов обеспечивает плавный выход давления на заданное значение без перерегулирования, что необходимо для проверки вариации (погрешности, обусловленной наличием гистерезиса) показаний датчиков давления и манометров. После выдержки заданного значения давления в течение заданного интервала времени контроллер, в зависимости от выбранного режима задания давления, автоматически или по команде оператора выходит на следующее заданное значение.
КД может комплектоваться одним или несколькими внешними модулями давления, различающихся диапазоном измерений и исполнением по точности.
Для каждого модуля полный диапазон давления разбит на поддиапазоны, один из которых выбирается в качестве рабочего из меню настройки прибора.
Применение внешних модулей позволяет:
- расширить диапазон измерений в область более низких значений давления применением внешних сменных модулей с меньшим диапазоном измерений давления, чем внутренний;
-
- повысить точность КД (в том числе и приобретенного ранее), применением внешних модулей более высокого класса, чем внутренний;
-
- в случае протяженных установить внешний эталонный давления на линии связи.
В качестве внешних
пневматических линий связи с поверяемыми датчиками модуль вблизи датчиков и скомпенсировать падение
модулей давления возможно использование других калибраторов давления, например, модулей Метран-518, цифровых манометров МТ-210/220. В этом случае КД играет лишь роль регулятора давления, а точность измерений определяется характеристиками соответствующих подключенных внешних эталонов.
КД имеет четыре исполнения по конструкции, определяемые верхним пределом измерения/регулирования (ВПИ) избыточного давления:
-
- исполнение 1 - ВПИ избыточного давления внутреннего модуля - 0,2 МПа;
-
- исполнение 2 - ВПИ избыточного давления внутреннего модуля - 0,7 МПа;
-
- исполнение 3 - ВПИ избыточного давления внутреннего модуля - 2,0 МПа;
-
- исполнение 4 - ВПИ избыточного давления внутреннего модуля - 3,5 МПа.
Общий вид КД показан на рисунке 1. Схема пломбировки КД приведена на рисунке 2.

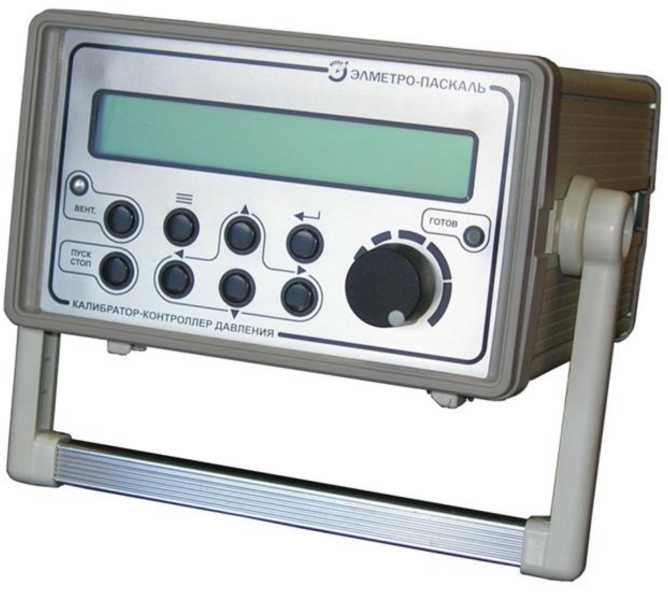

Рисунок 1 - Общий вид КД

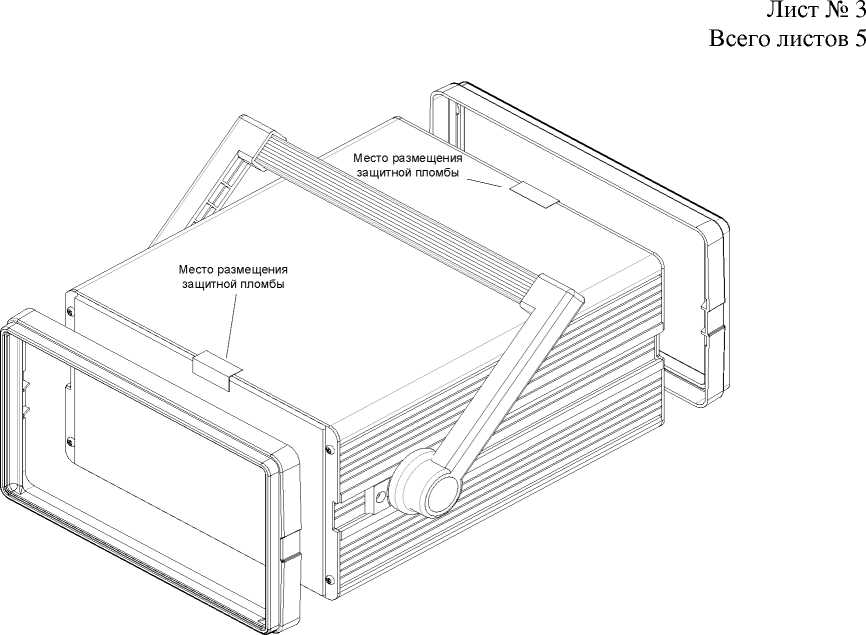

Рисунок 2 - Схема пломбировки КД
Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики | |
Наименование характеристики |
Значение характеристики |
Верхние пределы измерений (ВПИ), МПа:
|
от 6,3 • 10-3 до 3,5 от 6,3 • 10-3 до 0,1 |
Пределы допускаемой основной погрешности измерения давления при температуре (23 ± 3) °С, Кпр и Котн, для исполнения модуля давления (по точности),%: - А - Б - В - Г - Д |
± 0,025 ± 0,03 ± 0,04 ± 0,05 ± 0,06 |
Диапазон рабочих температур, °С |
от 10 до 40 |
Пределы допускаемой дополнительной погрешности измерения давления при изменении температуры окружающего воздуха от 10 до 40 °С |
не превышают пределов допускаемой основной погрешности на каждые 10 °С от температуры (23 ± 3) °С в соответствующей точке по давлению |
Нестабильность регулирования давления (максимальное отклонение выходного давления (измеряемое рабочим модулем) в процессе его поддержания от целевой величины), не более:
|
± 1 Па или ± 0,002 % ВПИ рабочего модуля (большее из значений) ± 2 Па или ± 0,002 % ВПИ рабочего модуля (большее из значений) ± 5 Па или ± 0,002 % ВПИ рабочего модуля (большее из значений) ± 10 Па или ± 0,002 % ВПИ рабочего модуля (большее из значений) |
Напряжение питания, В |
220± 10 % |
Потребляемая мощность, В^А, не более |
20 |
Время установления рабочего режима, мин., не более |
30 |
Масса прибора (без внешних модулей), кг, не более |
7 |
Габаритные размеры (без внешних модулей, без ручки), мм, не более |
260x140x300 |
Примечание: Котн - пределы допускаемой основной относительной погрешности (от 40 до 100% поддиапазона измерений); Кпр - пределы допускаемой основной приведенной погрешности (от 0 до 40% поддиапазона измерений), отнесенной к 40% поддиапазона. |
наносится на эксплуатационную документацию калибратора-контроллера давления типографским способом или на заднюю панель корпуса.
Комплектность средства измеренийТаблица 2 - Комплектность
Наименование |
Количество |
Функциональный блок в металлическом корпусе |
1 шт. |
Сетевой адаптер 220В с разъемом для подключения к прибору |
1 шт. |
Комплект латунных штуцеров с накидной гайкой G1/8 (3 прямых, 1 тройник) |
1 комплект |
Внешние эталонные модули давления с соединительным кабелем |
согласно заказу (опция) |
Адаптер интерфейса к компьютеру |
1 шт. (опция) |
Паспорт 3121.000 ПС |
1 экз. |
Руководство по эксплуатации 3121.000 РЭ |
1 экз. |
Методика поверки 3121.000.00 МП |
1 экз. |
приведены в документе «Калибраторы-контроллеры ЭЛМЕТРО-Паскаль. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к ваттметрам контроля и регулирования технологических
ГОСТ Р 52931-2008. «Приборы процессов. Общие технические условия»;
ТУ 4212-023-99278829-2009
ЭЛМЕТРО-Паскаль. Технические условия».
«Калибраторы-контроллеры
давления
Общество с ограниченной (ООО «ЭлМетро Групп»)
Адрес места осуществления деятельности: 454106, г. Челябинск, ул. д. 21, помещ. 106
Тел.: (351) 741-47-53
E-mail: info@elmetro.ru
ответственностью «ЭлМетро
Групп»
Неглинная,
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-08.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» декабря 2024 г. № 2861
Лист № 1
Всего листов 5
для измерений
Регистрационный № 87228-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рулетки измерительные ПК
Назначение средства измеренийРулетки измерительные ПК (далее - рулетки) предназначены линейных размеров путем непосредственного сравнения со шкалой.
Описание средства измеренийРулетки измерительные ПК изготавливаются в открытом и закрытом корпусе с лентами из нержавеющей или углеродистой стали. Вытяжные концы рулеток изготавливаются с кольцом, или с прямоугольным торцом или с держателем для закрепления на предмете, подлежащем измерению.
Рулетки изготавливаются в 3 модификациях: ПК1, ПК2 и ПК3. Обозначения исполнений рулеток приведены в Таблице 2.
Рулетки модификаций ПК1 и ПК2 имеют устройство для фиксации измерительной ленты в любом рабочем положении. Рулетки модификации ПК2 имеют обрезиненный корпус.
Пример условного обозначения рулетки: ПК1 Р2УЗП (ПК1 Р2НЗК), где 2 -длина 2 м, Н - нержавеющая сталь ленты или У - углеродистая сталь ленты, 3 -класс точности, П - упор на начале измерительной ленты или К - кольцо в начале ленты.
Внешний вид рулеток представлен на рисунке 1.

а) модификация ПК1
в) модификация ПК3
г) модификация ПК1 Р20У3К и ПК1 Р20У2К
Рисунок 1 - Внешний вид рулеток
Место нанесения знака утверждения типа
б) модификация ПК2

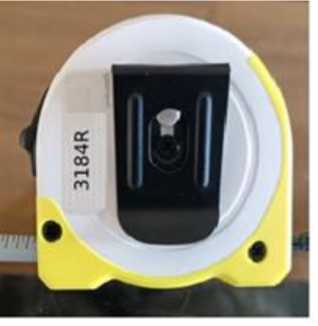

Заводской номер наносится на обратной стороне рулетки любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода. Пример нанесения представлен на рисунке 2:

Рисунок 2 - Заводской номер рулеток

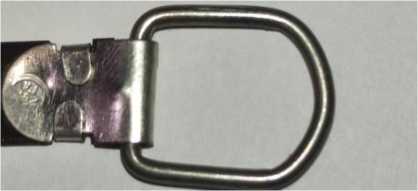

Знак поверки наносится на зацеп измерительной ленты (рисунок 3 а) и (или) на крепление вытяжного кольца (Рисунок 3 б).

а)

б)
Рисунок 3 - Место нанесения знака поверки
Метрологические характеристики приведены в таблице 1. Основные технические характеристики приведены в таблицах 2 и 3.
Таблица 1 -
Наименование характеристики |
Значение характеристики, в зависимости от класса точности по ГОСТ 7502-98 | |
2 |
3 | |
Цена деления шкалы, мм |
1 | |
Номинальная длина рулеток, м |
2; 3; 5; 7,5; 1 |
0; 20; 30; 50 |
Допускаемое отклонение действительной длины интервалов шкалы, мм:
полных и неполных метров в отрезке |
±0,15 ±0,20 ±0,30 ±[0,30 + 0,15^(L-1)] |
±0,20 ±0,30 ±0,40 ±[0,40 + 0,20-(L-1)] |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 2 - Основные технические характеристики
Обозначение модификации |
Обозначение исполнения |
Номинальная длина ленты, м |
Ширина ленты, мм, не более |
Масса, кг, не более |
Тип Корпуса |
ПК1 |
Р2У3П |
2 |
17 |
0,1 |
Закрытый |
Р2У2П |
2 |
17 |
0,1 |
Закрытый | |
Р3У3П |
3 |
17 |
0,15 |
Закрытый | |
Р3У2П |
3 |
17 |
0,15 |
Закрытый | |
Р5УЗП |
5 |
20 |
0,2 |
Закрытый | |
Р5У2П |
5 |
20 |
0,2 |
Закрытый | |
Р5У3К |
5 |
20 |
0,2 |
Закрытый | |
Р5У2К |
5 |
20 |
0,2 |
Закрытый |
таблицы 2
Обозначение модификации |
Обозначение исполнения |
Номинальная длина ленты, м |
Ширина ленты, мм, не более |
Масса, кг, не более |
Тип Корпуса |
ПК1 |
Р7,5У3П |
7,5 |
26 |
0,5 |
Закрытый |
Р7,5У2П |
7,5 |
26 |
0,5 |
Закрытый | |
Р10УЗП |
10 |
26 |
0,8 |
Закрытый | |
Р10У2П |
10 |
26 |
0,8 |
Закрытый | |
Р10У3К |
10 |
26 |
0,8 |
Закрытый | |
Р10У2К |
10 |
26 |
0,8 |
Закрытый | |
Р20У3П |
20 |
26 |
0,9 |
Закрытый | |
Р20У2П |
20 |
26 |
0,9 |
Закрытый | |
Р20У3К |
20 |
12 |
0,9 |
Закрытый | |
Р20У2К |
20 |
12 |
0,9 |
Закрытый | |
ПК2 |
Р2У3П |
2 |
17 |
0,2 |
Закрытый |
Р2У2П |
2 |
17 |
0,2 |
Закрытый | |
Р3УЗП |
3 |
17 |
0,3 |
Закрытый | |
Р3У2П |
3 |
17 |
0,3 |
Закрытый | |
Р5УЗП |
5 |
20 |
0,2 |
Закрытый | |
Р5У2П |
5 |
20 |
0,2 |
Закрытый | |
Р7,5У3П |
7,5 |
26 |
0,4 |
Закрытый | |
Р7,5У2П |
7,5 |
26 |
0,4 |
Закрытый | |
Р10У3П |
10 |
26 |
0,5 |
Закрытый | |
Р10У2П |
10 |
26 |
0,5 |
Закрытый | |
ПКЗ |
Р20У3К |
20 |
14 |
1 |
Открытый |
Р30УЗК |
30 |
14 |
1 |
Открытый | |
Р50УЗК |
50 |
14 |
1,5 |
Открытый |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Толщина ленты, мм, не более |
0,5 |
Ширина штрихов, мм, не более |
0,3 |
Отклонение от перпендикулярности штрихов шкалы к рабочей кромке ленты, минуты, не более |
30 |
Рабочие условия эксплуатации: - рабочий диапазон температур окружающего воздуха, °С |
от -40 до +50 |
- относительная влажность воздуха, при температуре +25 °С, % |
от 0 до 98 |
Полный средний ресурс для рулеток, циклов (цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет, наматывание ленты) |
1500 |
Габаритные размеры рулетки в корпусе: - ширина, мм, не более |
65 |
- длина, мм, не более |
800 |
- высота, мм, не более |
330 |
наносится на этикетку рулетки, способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
Наименование |
Количество |
Примечание |
Рулетка |
1 шт. | |
Паспорт |
1 экз. | |
Руководство по эксплуатации |
1 экз. |
согласно заказу |
приведены в разделе 3 «Указания по эксплуатации» руководства по эксплуатации на средство измерений.
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.33-001-97922048-2021 Рулетки измерительные ПК. Технические условия.
Правообладатель«Промконтроль»
Общество с ограниченной ответственностью НПО (ООО НПО «Промконтроль»)
ИНН 7453283166
Адрес: 454080, г. Челябинск, ул. Энгельса, д. 83-б, оф. 1101
Телефон: 8(351) 729-94-88
Изготовитель«Промконтроль»
Общество с ограниченной ответственностью НПО (ООО НПО «Промконтроль»),
ИНН 7453283166
Юридический адрес: 454080, г. Челябинск, ул. Энгельса, д. 83-б, оф. 1101
Адрес места осуществления деятельности: 454080, Челябинская обл., г. Челябинск, ул. Энгельса, д. 83Б, оф. 1
Телефон: 8(351) 729-94-88
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний
в Челябинской области»
(ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101
Телефон/факс: (351) 232-04-01
E-mail: stand@chelcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.
