ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы загазованности СГС-902

Сигнализаторы загазованности СГС-902 предназначены для измерений объемной доли и довзрывоопасной концентрации метана, пропана, бутана, ацетилена и ацетона, объемной доли и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота в воздухе рабочей зоны.

Описание средства измерений

Сигнализаторы загазованности СГС-902 (далее - сигнализаторы) представляют собой стационарные одно- или двухканальные приборы непрерывного действия.

Принцип действия сигнализаторов:

- по измерительным каналам объемной доли или довзрывоопасной концентрации горючих газов (датчики ДГТ-902) - термокаталитический;

• - по измерительным каналам объемной доли или массовой концентрации вредных газов (датчики ДГЭ-902) - электрохимический.

Способ отбора пробы - диффузионный.

Конструктивно сигнализаторы состоят из источника питания БП-902, устройства порогового двухканального УПЭС-902 и подключаемых к нему датчиков газовых термокаталитических ДГТ-902 и/или электрохимических ДГЭ-902.

Связь между датчиками и УПЭС-902 осуществляется посредством унифицированного аналогового токового сигнала (4-20) мА.

Датчики ДГТ-902 и ДГЭ-902 имеют два варианта исполнения:

а) со встроенным пороговым устройством, настроенным на второй (аварийный) порог срабатывания звуковой и световой сигнализации;

б) без встроенного порогового устройства.

Сигнализаторы, содержащие датчики ДГТ-902 и ДГЭ-902 со встроенным пороговым устройством, могут поставляться без УПЭС-902 и БП-902.

Сигнализаторы обеспечивают:

• - выдачу измерительной и служебной информации на ЖК дисплей;

• - световую, звуковую сигнализацию и управляющие сигналы в виде замыкания "сухих" контактов реле при достижении концентрации двух фиксированных пороговых значений (предупредительная и аварийная сигнализация);

• - световую, звуковую сигнализацию о состоянии сигнализатора «вкл.» «обрыв» и «перегрузка»;

• - выдачу унифицированного выходного аналогового токового сигнала от 4 до 20 мА;

• - выдачу цифрового сигнала по интерфейсу RS-232 и RS-485.

Общий вид сигнализаторов и схема пломбирования приведены на рисунке 1.

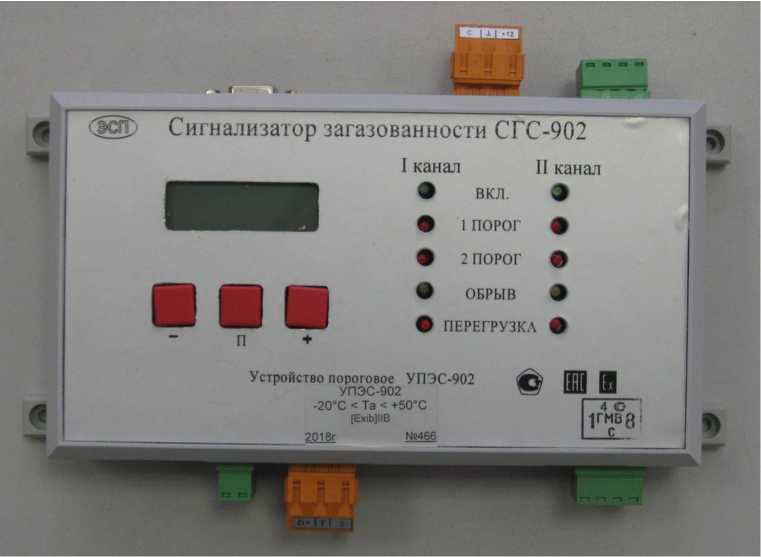

а) устройство пороговое двухканальное УПЭС-902

б) датчик ДГТ-902

1ExibdllBT6

ДГЭ-902 оксид углерода СО

-20’С «t, < *50'С

Ui=13B С|=5.8м«Ф

11=0 13А Ц=0,5мГн

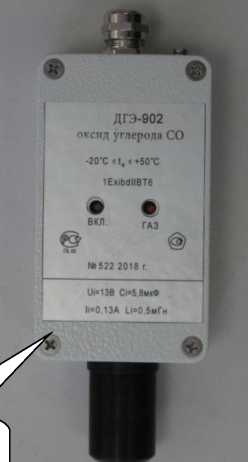

в) датчик ДГЭ-902

Рисунок 1 - Общий вид сигнализаторов загазованности СГС-902

Программное обеспечение

УПЭС сигнализаторов имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе.

Встроенное ПО обеспечивает выполнение следующих основных функций:

• - прием и обработку измерительной информации;

• - формирование выходных сигналов;

• - пересчет единиц измерения;

• - диагностика состояния аппаратной части.

Программное обеспечение сигнализаторов идентифицируется по запросу через интерфейс RS-232 или RS-485.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик сигнализаторов.

Сигнализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов с датчиками ДГТ-902

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов с датчиками ДГЭ-902

Таблица 4 - Диапазоны измерений и пределы допускаемой погрешности сигнализаторов, предназначенных для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.)

Таблица 5 - Прочие метрологические характеристики сигнализаторов

Таблица 6 - Основные технические характеристики сигнализаторов

Продолжение таблицы 6

Таблица 7 - Габаритные размеры и масса составных частей сигнализаторов

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и в виде таблички на корпус устройства порогового и датчиков.

Таблица 8 - Комплектность сигнализаторов

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, утвержденный приказом Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

Лист № 7

Всего листов 7 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ЖСКФ 411711.004 ТУ Сигнализаторы загазованности СГС-902. Технические условия.

Изготовитель

Акционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор») ИНН 7816145170

Адрес места осуществления деятельности: 192238, г. Санкт-Петербург, пр-кт Славы, д. 40, к. 2, лит. А, помещ. 1-Н, оф. 22

Телефон: (812) 347-88-34

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» января 2024 г. № 206

Лист № 1 Регистрационный № 17659-03 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

рН-метры - иономеры «ЭКОТЕСТ-120»

рН-метры - иономеры «ЭКОТЕСТ-120» (далее - иономеры) предназначены для измерения показателей активности (рН, рХ) и массовой или молярной концентрации (С) ионов, окислительно-восстановительного потенциала (Eh) и температуры (Т) в анализируемой среде. Иономеры предназначены также для использования в качестве высокоомного вольтметра при измерении химического потребления кислорода (ХПК), при потенциометрическом титровании и других потенциометрических измерениях по соответствующим методикам выполнения измерений (МВИ).

Иономеры относятся к переносным автоматизированным потенциометрическим анализаторам жидкости по ГОСТ 27987.

Иономеры состоят из вторичного измерительного преобразователя (в дальнейшем -ИП) и первичных преобразователей: измерительного (ионоселективного или Eh-) электрода (в дальнейшем - ИЭ), электрода сравнения (в дальнейшем - ЭСр) и температурного датчика.

ИП выполнен на микропроцессоре с автономным питанием и индикацией результатов измерений на жидкокристаллическом дисплее.

Принцип работы основан на измерении разности потенциалов (э.д.с.) между ИЭ и ЭСр с последующим автоматическим вычислением параметров анализируемого раствора.

Память иономеров содержит константы для 29 ионов (название, молярную массу и заряд): H⁺; Cl^-; Br^-; J^-; Na⁺; K⁺; NH4⁺; NO3^-; Ag⁺; S^2-; Cu²⁺; Cd²⁺; Pb²⁺; Hg²⁺; Ca²⁺; Ba²⁺; CO3^2-; ClO4^-; ReO4^-; F^-; AuCl4^-; Zn²⁺; Fe³⁺; Ca²⁺ + Mg²⁺ (жесткость); HPO4^2-; NO2^-; CN^-; CNS^-; CrO4^2-; последние результаты градуировки по каждому виду ионов, а также три резервные ячейки памяти для ввода аналогичных констант для других ионов по выбору пользователя.

Применение внешнего коммутатора каналов позволяет использовать иономеры в качестве многоканального измерительного средства.

Иономеры имеют систему автоматической термокомпенсации и интерфейс для подключения персонального компьютера.

Фотография внешнего вида иономеров представлена на рисунке 1.

Анализируемой средой может быть питьевая, природная, очищенная сточная и другие типы вод или водные растворы, экстракты, вытяжки, фильтраты и т.д., получаемые из различных материалов, реактивов и продуктов.

Основная область применения иономеров: химико-технологические, агрохимические, экологические и аналитические лаборатории промышленных предприятий, научно-исследовательских учреждений, органов контроля, инспекции и надзора.

Иономеры используются в промышленных, лабораторных и полевых условиях.

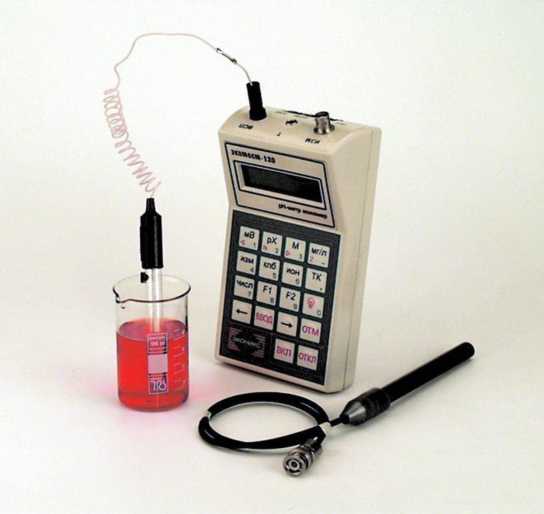

Рисунок 1 - Внешний вид рН-метра - иономера «ЭКОТЕСТ-120»

Иономеры оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений.

Идентификационные данные программного обеспечения представлены в таблице ниже.

Идентификационные данные программного обеспечения

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик иономеров.

Иономеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «А» по МИ 3286-2010.

Метрологические и технические характеристики

Знак утверждения типа наносится на корпус иономера и титульный лист руководства по эксплуатации.

• 1. Вторичный измерительный преобразователь «Экотест-120».

• 2. Коммутатор КМ-8 в комплекте с блоком питания БПС 5-0,5 и двумя соединительными кабелями для подключения к ИП.

• 3. Соединительный кабель для подключения к компьютеру.

• 4. Руководство по эксплуатации.

• 5. Методика поверки.

• 6.   CD-диск с программой.

• 7.  Электрод «ЭКОМ-рН» *.

• 8.  Электрод ЭВЛ-1М3 *.

• 9.  Температурный датчик Pt-1000 *.

• 10. Электроды ионоселективные типа «ЭКОМ» *.

• 11. Паспорта на ионоселективные электроды *.

• 12. Блок питания БПС 5-0,5*

• 13. Штатив ШЛ-4 *.

• 14. Стакан лабораторный вместимостью 100 см³ *.

• 15. Колба с 5-ю горловинами со шлифами из термостойкого стекла для определения ХПК *.

• 16. Нагревательный элемент *.

• 17. Обратный холодильник *.

• 18. Нагревательный блок *.

• 19. Методики выполнения измерений массовой концентрации ионов с помощью ионоселективных электродов «ЭКОМ»*.

• 20. Методика выполнения измерений ХПК *.

Примечание: * Комплектация осуществляется по требованию заказчика в соответствии со спецификацией предприятия-изготовителя.

Методика измерений представлена в руководстве по эксплуатации.

ГОСТ 8.120-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений рН»;

ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»;

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические требования»;

Технические условия ТУ 4215-004-41541647-2003 «рН-метры - иономеры «ЭКОТЕСТ-120».

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭКОНИКС» (ООО НПП «ЭКОНИКС»)

Адрес места осуществления деятельности: 119071, г. Москва, вн. тер. г. муниципальный округ Донской, д. 4, стр. 1, помещ. 332-332В

Тел/факс: (495) 730-51-26, (495) 958-28-30, (495) 952-65-84.

E-mail: econix@econix.com; Internet: http://www.econix.com.

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ГЦИ СИ ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

www.rostest.ru, info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30010-10.
