Комплексы наземных и летных проверок (КНЛП) КНТА.466539.014

Комплексы наземных и летных проверок (КНЛП) КНТА.466539.014 (далее - КНЛП) предназначены для определения собственных геодезических координат пунктов размещения аппаратуры, координат локальных контрольно-корректирующих станций (ЛККС) и количественной оценки параметров сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS/Galileo, и их космических (SBAS) и наземных (GBAS) функциональных дополнений, а также для проверки наземных средств радиотехнического обеспечения полетов (РТОП), светосигнального оборудования аэродромов (ССО) и характеристик зональной навигации, выполненных на основе определения координат КНЛП.

КНЛП является программно-аппаратным комплексом для количественной оценки параметров сигналов, формируемых и передаваемых ЛККС и SBAS, которые используются в качестве основного средства навигации на трассе полетов, в районе аэродромов, в т.ч. для обеспечения захода на посадку, в период их испытаний и эксплуатации.

КНЛП обеспечивает прием и обработку с частотой не менее 2 Гц навигационных сигналов спутников ГНСС: ГЛОНАСС в частотных диапазонах (1602,56 - 1615,50) МГц (L1), (1246,00 - 1256,50) МГц (L2) и 1202,025 МГц (L3); GPS NAVSTAR на частотах 1575,42 МГц (L1), 1227,60 МГц (L2) и 1176,45 МГц (L5); опционально - Galileo в частотных диапазонах 1559 - 1592 МГц (E1) и (1164 - 1215) МГц (Е5). Также КНЛП обеспечивает прием и обработку сигналов корректирующей информации ЛККС и/или функциональных дополнений SBAS (WAAS, EGNOS, MSAS, SDCM). Используется автономно либо в составе автоматизированной системы летного контроля (АСЛК), самолета/вертолета - лаборатории, или специально выделенного воздушного судна.

КНЛП по результатам измерений осуществляет количественную оценку следующих параметров навигации воздушного судна: абсолютной погрешности определения местоположения в дифференциальном режиме ГНСС; напряженности радиополя, создаваемого ЛККС и/или функциональными дополнениями SBAS; соответствия принятых и измеренных аппаратурой приема дифференциальных данных (АПДД) и назначенных ЛКСС и/или функциональными дополнениями параметров; величин отклонения от линии заданного пути (ЛЗП) воздушного судна. При обработке полученной измерительной информации определяется наличие (или отсутствие) помех в диапазоне частот спутниковых навигационных сигналов.

По данным измерений КНЛП вычисляет координаты местоположения в автономном и/или дифференциальном режимах, сравнивает расчетные координаты с установленными координатами фазового центра антенны в системах координат ПЗ 90.02 или WGS- 84 и вычисляет величины отклонений. Если отклонения не превышают установленных допусков к точности навигации воздушного судна на различных этапах его полета (типовые операции полета - полет по трассе, маневрирования в зоне аэродрома, заход на посадку и т.д.), комплекс формирует и отображает на экране дисплея информацию с признаком допустимости конкретной операции; если отклонения превышают установленный допуск, то передается информация с признаком недопустимости операции. КНЛП определяет величины расхождения измеренных в дифференциальном режиме и опорных геодезических координат как в реальном времени, так и в режиме пост-обработки.

Аппаратура КНЛП, кроме антенно-фидерных устройств (АФУ), выполнена в едином конструктивном модуле, заключенном в защитный пластиковый контейнер. Модуль включает следующие блоки: навигационный блок спутниковых приемников (БСП); блок вычислительнокоммутационных устройств (БВКУ) с операционной системой жесткого реального времени, включая дисплей с сенсорным экраном; блок преобразователей АЦП/ЦАП; блок АПДД -калиброванный приемник VDB. Внешними устройствами в составе КНЛП являются АФУ: геодезическая приемная антенна, обеспечивающая работу БСП; антенна УКВ-диапазона, обеспечивающая работу АПДД; антенные кабели.

На рабочей панели КНЛП имеются клавиши включения и выключения, сенсорный экран дисплея и разъемы для подключения антенн, внешнего компьютера и локальной вычислительной сети. Кроме того, на панели имеются дополнительные сервисные разъемы для ввода и вывода аналоговых и цифровых сигналов стандарта ARINC 429 по ГОСТ 18977-79. Управление работой КНЛП производится с помощью сенсорной панели встроенного компьютера БВКУ.

КНЛП принимает корректирующую информацию функциональных дополнений в формате, соответствующем SARP's на GNSS ИКАО (Приложение 10, том I). Также КНЛП предоставляет пользователю интерфейс MIL-STD-1553B (опционально).

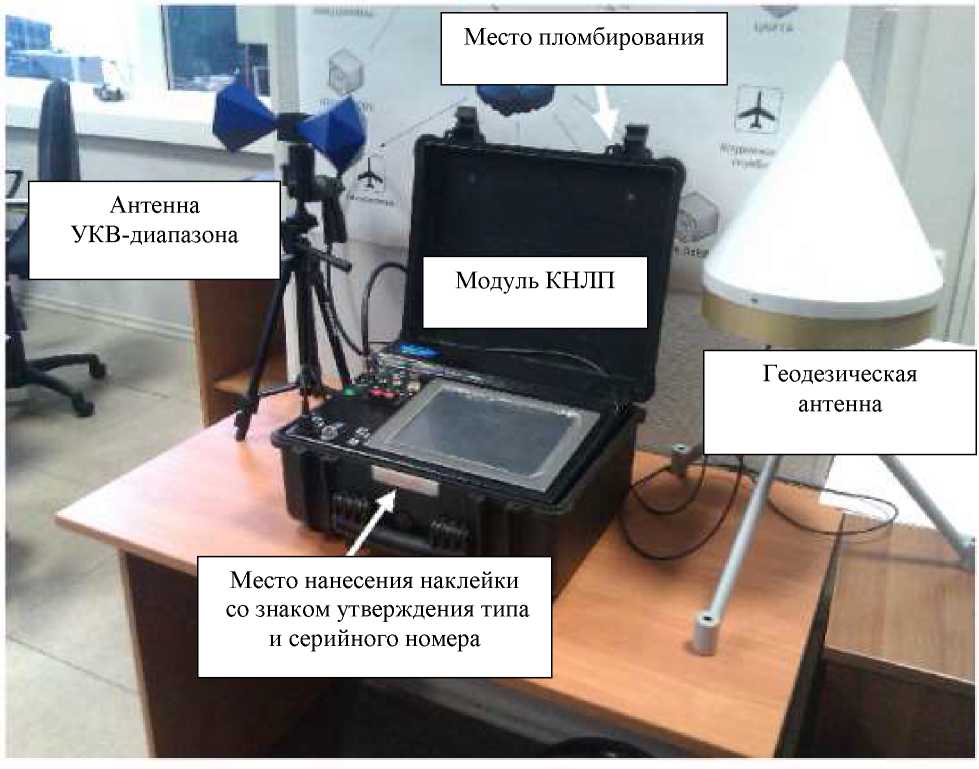

Общий вид КНЛП, места для пломбировки и наклейки со знаком об утверждении типа представлены на рисунке 1.

Антенна

диапазона

УКВ-,

Геодезическая антенна

Йе?/

Место нанесения наклейки со знаком утверждения типа и серийного номера

Место пломбирования

Модуль КНЛП

Рисунок 1 - Общий вид КНЛП

В КНЛП используются два отдельных вычислителя, для каждого из которых имеется свое встроенное прикладное программное обеспечение (ПО). Основной вычислитель, построенный на основе стандарта PC/104, предназначен для выполнения процессов реального времени и обработки измерений. Для основного вычислителя предназначено встроенное прикладное ПО «FLYER». Дополнительный вычислитель в составе БВКУ моноблока предназначен для пользовательского ввода/вывода и генерации отчетов. Для дополнительного вычислителя предназначено встроенное прикладное ПО «FLYER GUI». Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Таблица 1 - Идентификационные данные программного обеспечения обработки измерений реального времени КНЛП

Таблица 2 - Идентификационные данные программного обеспечения пользовательского ввода/ вывода КНЛП

Метрологические и технические характеристики

Таблица 3- Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

наносится на руководство по эксплуатации типографским способом и на фронтальную панель корпуса КНЛП в виде наклейки.

Таблица 5 - Комплектность КНЛП

Продолжение таблицы 5

осуществляется по документу КНТА.466539.014 МП «Инструкция. Комплексы наземных и летных проверок (КНЛП) КНТА.466539.014. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 20.11.2012 г.

Основные средства поверки:

• - имитаторы сигналов CH-3803M (рег. № 54309-13);

• - имитаторы сигналов спутниковых навигационных систем GSS8000 (рег. № 64106-16);

• - эталонный стенд испытаний приемной КНС-аппаратуры (ОСПАС), диапазон длин базисов ОСПАС - (24 - 10000) м, ПГ взаимного положения пунктов - Д < 140^-2 м.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска.

приведены в эксплуатационном документе.

ГОСТ Р 53606-2009 Глобальная навигационная спутниковая система. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения

ГОСТ Р 53340-2009. Приборы геодезические. Общие технические условия Стандарты ИКАО на ГНСС, Приложение 10, том I «Авиационная электросвязь»

ГОСТ Р 8.750-2011 «ГСИ. Государственная поверочная схема для координатновременных средств измерений»

Комплекс наземных и летных проверок (КНЛП) КНТА.466539.014. Технические условия КНТА.466539.014 ТУ

Общество с ограниченной ответственностью «НППФ Спектр»

ИНН 7734193373

Адрес: 125154, г. Москва, б-р Генерала Карбышева, д. 9, корп. 1, оф.7 Телефон (факс): +7 (499) 199-00-55

E-mail avia@nppf-spectr.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ

Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Телефон/факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
