Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «22» сентября 2016 г. № 1365

Изменения в описание типа на приборы щитовые цифровые электроизмерительные многофункциональные параметров и показателей качества электроэнергии ЩМК96, ЩМК120

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы щитовые цифровые электроизмерительные многофункциональ параметров и показателей качества электроэнергии ЩМК96, ЩМК120

ные

Назначение средства измерений

Приборы щитовые цифровые электроизмерительные многофункциональные оры)

параметров и показателей качества электроэнергии ЩМК96, ЩМК120 (далее - приб< предназначены для:

  • - измерения напряжения и силы переменного тока;

  • - измерения, контроля: и регистрации основных параметров электрической энергии в однофазных двухпроводных и трехфазных трехпроводных и четырехпрово.щых электрических сетях и системах электроснабжения переменного тока с номинальной частотой 50 Гц с отображением результатов измерений на экране прибора и предоставл< их в цифровой форме;

  • - измерения, регистрации и учета активной и реактивной электрической энергии за установленные интервалы времени в трехфазных сетях переменного тока (технический и коммерческий учет активной,и реактивной электроэнергии) в соответствии с требованиями

[ВНОЙ

ения

для счетчиков активней энергии класса 0,2S и требованиями для счетчиков реакти энергии класса 1;

  • - измерения и контроля показателей качества электроэнергии (ПКЭ) и статистической обработки с отображением результатов измерений на экране прибо предоставления их в цифровой форме;

  • - регистрации мгновенных значений измеряемых переменного тока.

Описание средства измерений

Приборы предназначены для непрерывной работы информационно-измерительных систем, включая системы

сигналов

в составе контроля

их ра и

напряжения и силы

автоматизированных и анализа качества электроэнергии, системы телемеханики, системы диспетчерского контроля и управления, системы учета электроэнергии и т.д.

Приборы относятся к классу микропроцессорных программируемых измеритегьно-[ него

вычислительных приборов, состоящих из электронного блока и встроенного в программного обеспечения.

Принцип действия приборов состоит в аналого-цифровом преобразовании входных 1ГКОЙ ний, отображаются на экране прибора (при его наличии), сохраняются в памяти приборов и передаются через коммуникационные интерфейсы прибора (Ethernet LAN, EIA/RS-422/485).

аналоговых сигналов с последующей математической и алгоритмической обрабо измеренных величин. Полученные результаты, включая результаты измере]

Конструктивно приборы выполнены в ударопрочном, пылезащищенном, пластмассовом корпусе щитового крепления. По заказу приборы могут иметь исполнение с креплением на панель. Приборы работоспособны при установке в вертикальном положении. Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.

Корпус прибора пломбируется изготовителем с целью предотвращения вскрыгия и фиксации несанкционированного доступа к внутренним элементам прибора. Прибор предусматривает возможность пломбирования корпуса прибора метрологической службой (поверителем) после выполнения поверки (в дополнение к пломбе изготовителя). Пломбирование корпуса исключает возможность несанкционированного изменения программного обеспечения, либо оказания иного влияния на результат измерений без нарушения пломб.

Приборы (по заказу) могут изготавливаться со следующими модификациями лицевых панелей:

  • - лицевая панель с цифровыми семисегментными индикаторами (основное исполнение): в данном варианте прибор оснащен экраном, включающим в себя элементы управления, группу семисегментных цифровых индикаторов, обеспечивающих индикацию питания и отображение значений измеряемых величин;

  • - глухая передняя панель (крепление на DIN-рейку): прибор в данной модификации оснащен единичными индикаторами, отображающими наличие питания и статус работоспособности прибора;

    - . b .              _       .     .                       _                       ЖК-

    экраном, обеспечивающим,отображения информации, включая наличие питания и значения

  • - жидкокристаллический экран: прибор в данной модификации оснащен измеряемых величин, '

В верхней и нижней части приборов (для конструктивного исполнения на DIN-рейку) и с задней панели приборов (для щитового исполнения) располагаются интерфейсы прибора, включающие интерфейсы для подключения аналоговых источников сиг зала, коммуникационные интерфейсы, интерфейс электропитания, на лицевой панели при* ЩМК120С могут располагаться оптический локальный интерфейс типа «оптопорг» и испытательный импульсный выходной интерфейс. Интерфейсы прибора могут эыть защищены пломбируемой , пластиковой крышкой с целью защиты от несанкционирован: доступа к интерфейсам. Набор защищаемых интерфейсов определяется конфигурацией пластиковой крышки. Доступ к защищенным интерфейсам без снятия пластиковой крышки и срыва соответствующей пломбы не возможен.

ного

бора

Приборы обеспечивают непрерывный режим работы без ограничения длительности. Конструкция: интерфейса электропитания обеспечивает надежное механичс! крепление и электрический контакт подключаемых проводов.

ское

Интерфейс электропитания гальванически изолирован от других интерфейсов

прибора и частей прибора, доступных для пользователя.

Прибор обеспечивает ведение журнала значимых событий, включая:

  • - пропадание/восстановление электропитания;

  • - коррекцию времени;

  • - изменение конфигурации прибора;

  • - доступ к прибору через коммуникационные интерфейсы;

  • - события, касающцеся информационной безопасности прибора.

Записи в журнале маркируются метками времени с дискретностью - 1 мс.

Приборы имеют различные исполнения в зависимости от диапазона измерений кого

входного сигнала, наличия и/или вида интерфейсов, схемы измерения, климатичес исполнения, цвета индикаторов. При необходимости возможен заказ специального исполнения прибора.

Информация об исполнении прибора содержится в коде полного условного обозначения: Г. j ■ , ! . <      ;

ЩМКа 7 b - с т-d - е - f- g - h - i, где

а - исполнение прибора (в зависимости от габаритов, мм):

ЩМК96 - 96x96; ЩМК120 - 120x120;

ЩМК120С - 120x120 (прибор с функцией коммерческого учета электроэнергии); b - номинальное напряжение;

с - номинальный ток;

d - условное обозначение основного интерфейса Ethernet

е - условное обозначение наличия дополнительного интерфейса RS485;

f - условное обозначение схемы измерения;

g - цвет индикаторов;

h - климатическое Исполнение;

i - специальное исполнение.

Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления блока печатных плат к корпусу.

Степень защиты прибора по передней панели по ГОСТ 14254-96 - не ниже IP 51.

Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе М7 (включая соответствие требованиям группы М40) по Г < 30631-99 и группе 4 по ГОСТ 12261-94.

ОСТ

Приборы имеют два климатических исполнения по ГОСТ 15150-69:

  • - исполнение УХЛ3.1 для работы в интервале температур от минус 40 до плюс 55 °C и относительной влажности воздуха не более 90 % при температуре плюс 30 °C;

  • - исполнение 04 для работы в интервале температур от 0 до плюс 55 °C и относительной влажности воздуха не более 90 % при температуре плюс 30 °C.

    2.

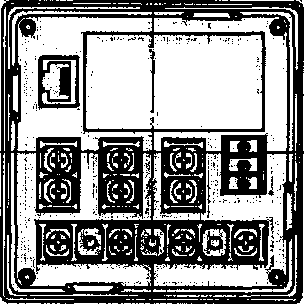

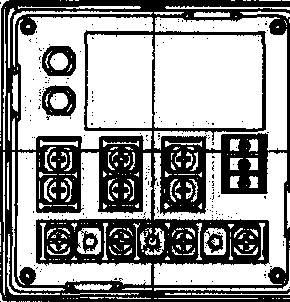

Общий вид приборов, места нанесения маркировки и клейм приведены на рисуь ках 1,

Приказ Росстандарта №1365 от 22.09.2016, https://oei-analitika.ru
Приказ Росстандарта №1365 от 22.09.2016, https://oei-analitika.ru

I

j N

i,

Приказ Росстандарта №1365 от 22.09.2016, https://oei-analitika.ru

: I

п. 1Ц место клеймения ОТК; п. 2 - место для доверительного клейма. ; Рисунок 2 - Места нанесения маркировки и клейм.

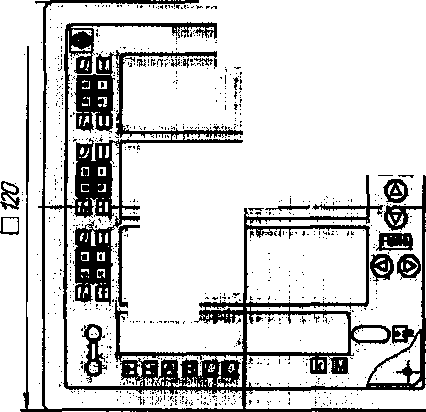

Габаритцые и установочные размеры приборов ЩМК96

Приказ Росстандарта №1365 от 22.09.2016, https://oei-analitika.ru

Рисунок 15 -Об;дий; вид приборов ЩМК120С с функцией коммерческого учета ’ 1: :   4            электроэнергии

Приказ Росстандарта №1365 от 22.09.2016, https://oei-analitika.ru
Приказ Росстандарта №1365 от 22.09.2016, https://oei-analitika.ru
Приказ Росстандарта №1365 от 22.09.2016, https://oei-analitika.ru

f: J!!

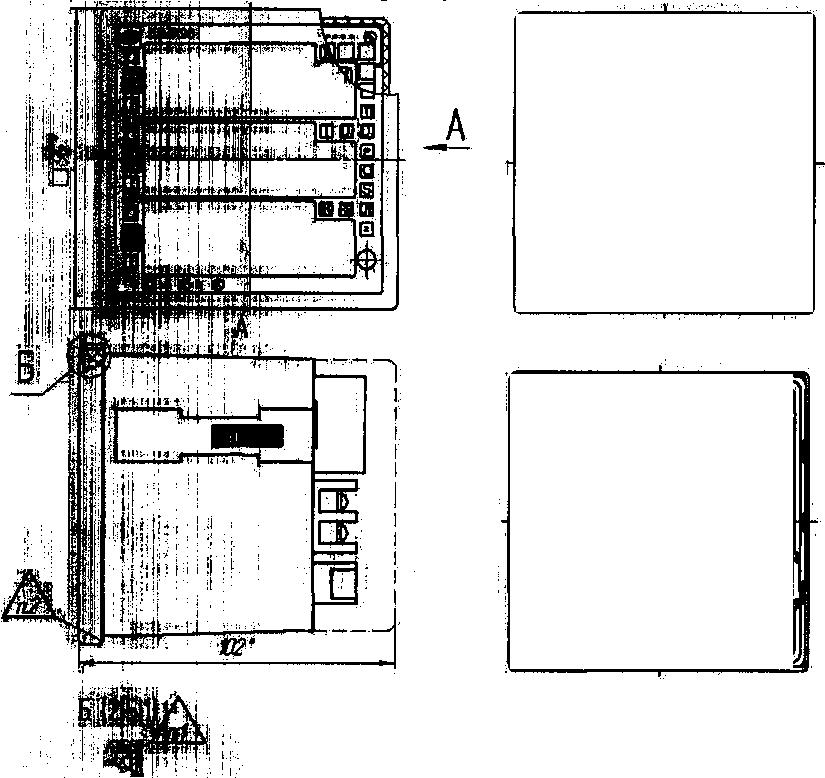

Рисунок 3 г Габаритные размеры приборов ЩМК120С сфункцией коммерческого учета электроэнергии

■ < ■ /"h '.

..;•          , Ш

Приказ Росстандарта №1365 от 22.09.2016, https://oei-analitika.ru
Программное обеспечение

Программное обеспечение приборов является встроенным и обеспечивает функционирование прибора, включая измерение и вычисление метрологических величин, прием и передачу данных, отображение данных на локальном человеко-машинном интерфейсе. j :     ;

Встраиваемое программное обеспечение приборов защищено от изменения. Программное обеспечение приборов предусматривает наличие различных уровней доступа, различающихся ■ набором разрешенных операций и объемом предоставляемых данных, включая разделение доступа к данным и операций по конфигурированию приборов, коррекции времени, настройки интерфейсов передачи данных, изменения параметров контролируемых сигналов, настройки параметров безопасности.

Встраиваемое программное обеспечение состоит из двух частей:

  • - метрологически значимая часть встраиваемого программного обеспечения;

  • - сервисная часть встраиваемого программного обеспечения.

    Характеристики метрологически значимой части встроенного программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Pqi dspimage

Номер версии (идентификационный номер ПО)

1.5

Цифровой идентификатор ПО (алгоритм md5)

4dfb382d3d92438ed82a8cd58c6eOS

'bl

Помимо встраиваемого программного обеспечения совместно с прибором может предоставляться! дополнительное программное обеспечение служебного назначения, обеспечивающее удобную форму предоставления результатов измерений, хранения результатов измерений,' Конфигурирование приборов и т.д. Программное обеспечение служебного назначения не выполняет метрологически значимых операций.

Программное обеспечение приборов обеспечивает формирование статистиче» отчетов по результатам измерений, включая отчетные формы по ГОСТ 32145-2013.

!СКИХ

Уровень защиты программного обеспечения от непреднамеренных преднамеренных'изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Номинальные значения и диапазоны измеряемых прибором входных сигналов тока и напряжения, частоты приведены в таблице 2.

Пределы допускаемой основной погрешности измерений прибором соответствуют значениям, приведенным в таблице 3.

Таблица 2

Параметр

Значение

Номинальное напряжение (действующее значение):

  • - фазное (иф.ном)

  • - линейное (междуфазное) (ил.Ном)

100В

иф.ном 57,j “ 101

ЗВ )В

400 В

иф.ном я 23*

Un.HOM = 401

)В )В

Номинальный фазный ток (действующее значение) (1НОм)

1ном “ 1

L

1ном 5 /

к

Диапазон измеряемых токов (действующего значения)

(от 0 до 1,5)-1НОм

Диапазон измеряемых напряжений (фазных/линейных) (действующего значения)

(ОТ 0 ДО 2,0)-иф/л.ном

Частота измерений входного сигнала тока/напряжения

(от 42,5 до 57,5) Гц

ПКЭ

Таблица 3

■ и Параметр

Диапазон измерений

Предел) погрешно измерени

л рти

С.к.з. напряжения (U), В

(от Одо 2,0) U „ом

Г = ±0,1’

к

Положительное отклонение напряжения (8U(+)), %2)

(от Одо 100)

д=±о,:

Отрицательное отклонение напряжения (SUpj), % 2)

(от 0 до 90)

Д = ±0,]

Частота (f), Гц        ■! L t ;

(от 42,5 до 57,5)

Д=±0,0

1

Отклонение частоты (ДО, Гц

(от минус 7,5 до 7,5)

А = ±0,0

1

Кратковременная доза фликера (Рй), отн.ед.

(от 0,2 до 10)

О4 : 41

II ю

i

Длительная доза фликера (Pit), отн.ед.

(от 0,2 до 10)

8=±5°/

Коэффициент п-ой гармонической составляющей напряжения до 50 порядка (Кц(п)), %3)

(от 0,05 до 30)

Д = ±0,0 (Кии< 1'

5 !^о)

8 = ±5,0( (1%<Ки(п)<

10%)

Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) (Ки), %

(от 0,1 до 30)

А = ±0,0 (0,1%<Ки<

5

4%)

8 = ±5,0( (1%<Кц<3

4

0%)

Коэффициент несймметрии напряжений по обратной последовательности (Кги), %

(от 0 до 20)

А = ±0,1

5

Коэффициент несимметрии напряжений по нулевой последовательности (Кои), %

(от 0 до 20)

А = ±0,1

5

Длительность провала напряжения (Atn), с

(от 0,02 до 60)

>

> и

н-о о

г

Глубина провала напряжения (8Un), %

(от 10 до 99)

А = ±0,2

Длительность прерывания напряжения (Atnpep), с

(от 0,02 от 60)

А = ±0,0

1

Параметр

Диапазон измерений

Предел погрешно измерени

я ста й*>

Длительность временного перенапряжения (Atnep.), с

(от 0,02 до 60)

Д = ±0,С

2

Коэффициент временного перенапряжения (Клео), отн.ед.

(от 1,1 до 2,0)

Д = ±0,0>

)2

и Обозначение погрешностей: Д - абсолютная; 5, % - относительная; у, % - приведенная

  • 2) Относительно UH равного номинальному инили согласованному U^ значению напряжет по ГОСТ 32144-2013

  • 3) Номер гармонической подгруппы п от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7-2

ИЯ

013

Пределы допускаемой основной погрешности измерений прибором параметров вной

режима и других электрических параметров, включая учет величин активной и реакти энергии, соответствуют значениям, приведенным в таблице 4.

Измеряемые ПКЭ и характеристики напряжения относятся к фазный

междуфазным напряжениям.

Измеряемые характеристики мощности относятся к фазным и трехфазным мощностям.

Таблица 4

■ ■■                                               г ■ :1 - .

, Параметр :

Диапазон измерений

Пределы погрешности измерений

Дополните ль условия

ные

Установившееся отклонение напряжения, (5UV), % 2)

(от минус 90 до 100)

Д = ±0,1

Напряжение, меньшее номинала, Um(-), в2)

(от 10 до 100)% ином

у = ±0,1 %

Напряжение, большее номинала, Um(+),B >           ■■ ■                    !

(от 100 до 200)%инОм

у=±0,1%

С.к.3. напряжения основной частоты (Um),В          1

(от 10 до 150) % Uhom

у = ±0,1 %

С.к.з. напряжения с учетом гармонических составляющих от 1 до п (до 50 порядка) (Uti-soO, В3)

(ОТ 0,1 ДО 2,0) Uhom

у = ±0,1%

Коэффициент искажения синусоидальности кривой напряжения с учетом влияния всех гармоник до 50 порядка (Киа-50)), %

(от 0,1 ДО 30)

Д = ±0,05

0,1 < Ки(Ь50)

<1

5 = ±5,0 %

1 < Ки(1-50) -

30

С.к.з. n-ой гармонической подгруппы напряжения (до 50 порядка) (USfen),

В3*>

(от Одо 0,3) Uhom

у = ±0,05 %

USfcn<0,01 и

HOM

5 = ±5%

USfct£0,01 U

HOM

Суммарный коэффициент гармонических подгрупп напряжения (THDSu), отн.ед.

(от 0,001 до 0,3)

Д = ±0,0005

0,001< THDSu

<0,01

5=±5%

0,01< THDSu

<0,3

С.к.з. m-ой интергармонической центрированной подгруппы напряжения (до 50 порядка) (UiSg>m), В 4)6)

(ОТ ОДО 0,3) Uhom

у = ±0,05%

UepnO.Ol I

HOM

5 = ±5

Uisg^Ol L

HOM

Фазовый угол между 1-ой (составляющей основной частоты) и n-ой гармонической составляющей

от минус 180° до 180°

Д = ±1

Ku(n) > 5

Д = ±5

1 <KU(n)<

5

! г; е' -...dprb

Параметр

Диапазон измерений

Пределы погрешности измерений

Дополнителг условия

ные

напряжения (до 50 порядка) ((pUs&n), ° з)

Д = ±10

о

IA

Г

------JL-

cl

Угол фазового сдвига между напряжениями (фазными/линейными) основной частоты (фу),0

от минус 180° до 180°

А = ±0,1

0,8 ТЛф/лном — 1

<1,2 иф/л.н

-^ф/л —

ом

Значение напряжения прямой последовательности (Ui), В

(от 0,01 до1,5)ином

у = ±0,15%

Значение напряжения обратной последовательности (U2), В

(от0,01 до 1,5)Uhom

у = ±0,15%

Значение напряжения нулевой последовательности(Uo), В

(от 0,01 до1,5)ином

у = ±0,15%

С.к.з. силы тока, (I), А

(от Одо 1,5) 1ном

у = ±0,1%

С.к.з. силы тока с учетом гармонических составляющих от 1 до п (до 50 порядка), (I<i-5oO, А3)

(от Одо 1,5) 1ном

у = ±0,1%

С.к.з. силы тока основной частоты, (1(1), А                     '       :

(от Одо 1,5) 1НОм

у = ±0,1%

Коэффициент несимметрии тока по обратной последовательности, (Ки), %

(от 0 до 20)

Д=±0,15

Коэффициент несимметрии тока по нулевой последовательности, (Koi), %

(от 0 до 20)

А = ±0,15

С.к.з. пой гармонической подгруппы тока (до 50 порядка)1 (LgA А3)

(от 0 до 0,3) 1ном

у = ±0,15%

Isgji<0,03 1н

эм

8 = ±5%

1^,03 1н

эм

С.к.з. m-ой интергармонической подгруппы тока (до 50 порядка) (Iisgjn), А

(от Одо 0,3) Ihqm

у = ±0,15%

I isg3n<^0>03 I

ЮМ

8 = ±5%

I isftn^0,03 I

ЮМ

Угол фазового сдвига между 1-ой (составляющей основной частоты) и n-ой гармонической составляющей фазного тока (ф^п),9-; i) ;

от минус 180° до 180°

Д=±1

Кцп) 5

Д = ±5

1 < Кг(п) <

5

Д = ±10

0^2 < Кцп) <

1

Угол фазового сдвига между фазными токами основной частоты (фг), °

от минус 180° до 180°

Д = ±0,5

0,01 1ном — I — 1

Ihqm

Суммарный коэффициент гармонических подгрупп тока (THDSj), отн.ед.

(от 0,001 до 0,6)

0,001<THDSr

<0,03

0,03<THDSp

-0,6

Коэффициент искажения синусоидальности крйвойтока, (Кг), % '

(от 0,1 до 60)

Д = ±0,15

0,1<Ki<

8=±5%

3<Ki<6(

1

Коэффициент n-ой гармонической составляющей тока до 50 порядка У

г : : "С; jJ'i Э .      ■

. г;                          -И                 ■

. '                    j\ ’. ■         ■ ■ ; ■ ■

i .               ■;                                  '                                     1

(от 0,05 до 30) 2<п<10

(от 0,05 до 20) 10<п<20

(от 0,05 до 10) 20<п<30

(от 0,05 до 5)

30<п<50

Д = ±0,15%

Ki(n> < 3,0 °

'0

5 = ±5,0%

Кцп) > 3,0 9

ь

Параметр

Диапазон измерений

Пределы погрешности измерений

Дополнител! условия

ные

С.к.з. силы тока прямой последовательности (Ii), А

(от Одо 1,5) Ihom

у = ±0,15%

С.к.з. силы тока обратной последовательности (12), А

(от Одо 1,5) 1ном

у = ±0,15%

С.к.з. силы тока нулевой последовательности (10), А

(от 0 до 1,5) 1ном

у = ±0,15%

Угол фазового сдвига между п-ми гармоническими составляющими напряжения и тока (до 50 порядка) (<PUI(n)), ° 3)

от минус 180° до 180°

Д = ±3

0,5 Ihom — I — 1 : Ki(n)>5, Kun

2 Ihom

)-5

А = ±5

0,5 Ihom — I — 1 j

1 <Ki(n)<

1 <Ku(n)<

2 Ihom

5

5

А = ±5

0,1 Ihom — I ** 0,

Ккп)> 5

Ku(n) > 5

5 Ihom

Угол фазового сдвига между напряжением и током основной частоты (фщ), ° ; :5

от минус 180° до 180°

А = ±0,5

O,8U„«<U<1

0,1 Ihom — I— 1,

2 Uhom

* Ihom

А = ±5

0,8 Uhom S Us 1:

0,01I„om<I<0

2 Uhom ,1 Ihom

Угол фазового сдвига между напряжением и током прямой последовательности (фиш),0

от минус 180° до 180°

А = ±0,5

0,8 Uhom <U<1;

0,1 Ihom — I— 1,

2 Uhom

2 Ihom

А = ±5

0,8 Uhom <U<1,

0,01 Ihom — I < 0

2 Uhom

Д Ihom

Угол фазового сдвига между напряжением и током обратной последовательности (фше), °

от минус 180° до 180°

А = ±0,5

O^Uhom^I,

0,1 I»om — I— 1*

2 Uhom

- Ihom

А = ±5

O,8U„«<U<1,

0,01 Ihom — I < 0

2 Uhom Д Ihom

Угол фазового сдвига между напряжением и током нулевой последовательности (фиою), °

от минус 180° до 180°

А = ±0,5

0,8 Uhom <U<1,

0,1 Ihom — I— 1>-

2 Uhom

* Ihom

А = ±5

0,8 Uhom — US 1, O.OIIhohSKO

2 Uhom Д Ihom

Активная мощность* (РХ Вт ’

* <;      :i: 1              h f1 "

;г : -'         :                                         1         ’              i :: ■ ■■ .

: U' И        : ■

■ ■                     ' 'J*' Г1        :

(ОТ 0,01 ДО 13) Uhqm Ihom

5 = ±0,4%

0,8 Uhom — U< 1,

0,01 Ihom — I < 0, Kp=l, где Kp = Р/

2 Uhom

05 Ihom

s

8 = ±0,2%

0,8 Uhom — U< 1,

0,05 Ihom — I < 1 Kp=l

2 Uhqm

»5 Ihom

8 =±0,5%

0,8 Uhom <U<1,

0,02Ihom<I<0 Kp = 0,5 (ид Kp=0,8 (емз

2 Uhqm Д Ihom n)

c)

8 = ±0,3%

0,8 U„o„ <U<1,

0,1 Ihom — I <1/

Kp = 0,5 (ид

Kp=0,8 (ем

2 Uhom

> Ihom

4.)

_

Параметр

Диапазон измерений

Пределы погрешности измерений

Дополнител! условия

ные

6 = ±0,5%

0,8 Uhom — U< 1

0,1 Irom — I <1>

Kp = 0^5(h

Kp=0,5 (ем

2 Uhom

5 Ihom

1Д.) K.)

Активная мощность с учетом гармонических составляющих от 1 до п (до 50 порядка), (Р(ь5о))> Вт3)

(ОТ 0,01 ДО 1,5) Uhom Ihom

8 = ±0,4%

0,8 Uhom — U< 1

0,01 Ihom — I < 0s Kp=l, где Kp = В

2 Uhom

05 Ihom

'S

8=±0,2%

O,8Uhom<U<1

0,05 Ihom — I < 1 Kp=l

2 Uhqm ,5 Ihom

5 =±0,5%

0,8 Uhom — U< 1

0,02 Ihom SI < 0 Kp = 0,5 (ив Kp=0,8 (ем

2 Uhom

,1 Ihom Д-)

k.)

8 = ±0,3%

0,8 Uhom — U< 1

0,1 Ihom — I

Kp = 0,5 (ин Кр=0,8(ем

2 Uhom

5 Ihom Ю к.)

8 = ±0,5%

0,8 Uhom <U<1.

Ihom — I <1,-

Кр = 0,25(И1

Kp=0,5 (ем

2 Uhom

5 Ihom Щ.)

K.)

Активная мощность основной частоты, (Pi), Вт

(ОТ 0,01 ДО 1,5) Uhom Ihom

8 = ±0,4%

0,8 Uhom <U<1,

0,01 Ihom — I < 0, Kp=l, где Kp = PI

2 Uhom

05 Ihom

S

8 = ±0,2%

0,05 Ihom — I < 1 Kp=l

2 Uhom

>5 Ihom

8 = ±0,5%

0,8 Uhom <U<1, 0,021ном<1<0

Kp = 0,5 (ин

Kp=0,8 (ем

2 Uhom Д Ihom Ц-)

<•)

8 = ±0,3%

0,8 Uhom — U< 1

0,1 Ihom — I

Kp = 0,5 (ин Kp=0,8 (ем

2 Uhom

> Ihom «•)

<.)

8 = ±0,5%

0,8 Uhom — U< 1,

0,1 Ihom I <1,-

Кр = 0,25 (ш Kp=0,5 (ем

2 Uhom Яном (Д.)

L)

Активная мощность п-й гармонической составляющей (до 50 порядка) (Р^), Вт0

(от 0,003 до ОД )Uhcn Ihom

8 = ±10%

Ккп) > 5

Ku(n) > 5

Активная мощность прямой последовательности, (Р ип), Вт

(ОТ 0,01 ДО 1,5) Uhom Ihom

8 = ±0,5%

Параметр

Диапазон измерений

Пределы погрешности измерений

ДополнитеЛ1 условия

ные

Активная мощность обратной последовательности, (Р гпО» Вт

(ОТ 0,01 ДО 1,5) Uhom Ihom

5 = ±0,5%

Активная мощность нулевой последовательности, (Р ото), Вт

(ОТ 0,01 ДО 1,5) Uhom Liom

8=±0,5%

Реактивная мощность (Q), вар

(ОТ 0,01 ДО 1^)UhomIhom

5 = ±1,5%

0,8 Uhom <U<1 0,021ном < I <0,1 sin (pui = ]

2 Uhom ^5 Ihom

§=±1,0%

0,8 Uhom <U<1

0,051ном — I <lj sin (pui = 1

2 UHom

5 Ihom

§ = ±1,5%

0,8UHOmSU<1

0,05Ihom — I <0, sin (pm = 0,

2 Uhom

1 Ihom

5

8=±1,0%

o.sUhomSUsi,

0,1 Ihom — I < 1» sin (pui = 0,

2 Uhom

5 Ihom

5

5 = ±1,5%

0,8 Uhom <U<1:

0,1 Ihom — I < 1, sin фш = 0,:

2 Uhom

5 Ihom

15

Реактивная мощность с учетом гармонических составляющих от 1 до п (до 50 порядка) (Q (i-so)), вар3)

(ОТ 0,01 ДО 1,5)Uhom Ihom

6 =±1,5%

0,8 Uhom <U<1,

0,021ном < I <o,(

sin (pui = 1

2 Uhom

15 Ihom

8=±1,0%

0,8UHOm<U<1,

0,05Ihom < I <1, sin (pm = 1

2 Uhom

5 Ihom

5 = ±1,5%

0,8 Uhom <U<1,

0,051ном<1<0,

sin (pui = 0,

2 Uhom Ином

5

§ = ±1,0%

0,8U^<U<l,

0,1Ihom — I < 1,-sin (pui = 0,

2 Uhom i Ihom

5

§ = ±1,5%

0,8 Uhom <U<1,

0,1 Ihom — I < 1, sin (pm = 0,z

2 Uhom

5 Ihom

*5

Реактивная мощность основной частоты (Q(i}), вар , ;;

(ОТ 0,01 ДО 1,5)Uhom Ihom

§=±1,5%

0,8 Uhom <U<1, оданом^ко/ sin (pui = 1

2 Uhom *5 Ihom

§ = ±1,0%

0,8 Uhom <U<1,

0,051ном — I <1, sin (pui = 1

2 Uhom

5 Ihom

8=±1,5%

0,8Uh«<U<1,

0,05Ihom < I <0, sin (pui = 0,

2 Uhom

L Ihom

§ = ±1,0%

0,8 Uhom — U< 1 Uhom 0,1Ihom — I < 1,5 Ihom sin (pm = 0,5

Параметр

Диапазон измерений

Пределы погрешности измерений

Дополнитеш условия

ные

8 =±1,5%

0,8 Uhqm < U< 1

0,1 Ihom — I < 1; sin (pui = о,;

2 Uhom

5 Ihom >5

Реактивная мощность n-ой гармонической составляющей, (Q (П))> вар3)

(ОТ 0,003 ДО O,1)Uhom Ihom

8= ±10%

KI(n) > 5

Kufn) > 5

Реактивная мощность прямой последовательности, (Q цп), вар

(ОТ 0,01 ДО 1,5)UhomIhom

8 = ±5%

Реактивная мощность обратной последовательности, (Q 2tn), вар

(от 0,01 ДО 0,1)Uhom Ihom

8 = ±5%

Реактивная мощность нулевой последовательности, (Q от), вар

(ОТ 0,01 ДО 0,1)Uhom Ihom

8=±5%

Полная мощность, S, В А

(ОТ 0,01 ДО 1,5)Uhom Ihom

8=±0,5%

0,8UHOM<U<1

0,01 1ноМ — I < 1

2 UH0M

,5 Ihom

Полная мощность с учетом гармонических составляющих от 1 до п (до 50 порядка), (Sq-so)), В А3)

(ОТ 0,01 ДО 1,5)Uhom Ihom

8 = ±0,5%

0,8Uhom<U<1;

0,01 Ihom — I < 1

2 Uhom

,5 Ihom

Полная мощность основной частоты, (Sm),B-A

(ОТ 0,01 ДО 1,5)UhomIhom

8 = ±0,5%

O^Uhom^I,

0,01 Ihom SI < 1

2 Uhom ,5 Ihom

Полная мощность n-й гармонической составляющей, (S(n)), В*А

(ОТ 0,003 ДО 0,1)Uhcm Ihom

8 =±10%

s, 'S-

IV IV

Полная мощность прямой последовательности, (S кп), В А

(ОТ 0,01 ДО 1,5)Uhom Ihom

8 = ±5%

Полная мощность обратной последовательности, (S 2(d), В-А

(ОТ 0,01 ДО 0,1)UhomIhom

6 = ±5%

Полная мощность нулевой; последовательности, (S o(n)i В’А

(ОТ 0,01 ДО 0,1)UHomIhom

8 = ±5%

Коэффициент мощности, Km(cos ср), отн. ед.

(от минус 1 ДО 1)

Д=±0,01

0,8 Uhom — U< 1

0,01 Ihom — I— lj

2 UHom

5 Ihom

Активная энергия, Wp, кВтч

1 i

8 = ±0,4%

0,8 Uhqm — U< 1,

0,01 Ihom — I < 0, Kp=l, где Kp = Р/

2 Uhom

•IS Ihom

s

8 = ±0,2%

0,8 UHom — U< 1

0,05 Ihom — I < 1 Kp=l

2 Uhom

|5 Ihom

8 = ±0,5%

0,8 Uhqm — U< 1,

0,02Ihom<I<0

Kp = 0,5 (ин,

Kp=0,8 (ем:

2 Uhom Д Ihom Ч-)

C)

8 = ±0,3%

0,8 UHom — U< 1,

0,1 Ihom — I <1,« Kp = 0,5 (ин, Kp=0,8 (ем:

2 Uhom

* Ihom

5-)

Q

8 =±0,5%

0,8 UHOM — U< 1,

0,1 Ihom — I ^-lJ

Кр = 0,25(иг

Kp =0,5 (ем:

2 Uhom

* Ihom

Д.)

Параметр

Диапазон измерений

Пределы погрешности измерений

Дополнитель условия

ные

Активная энергия первой гармоники, Wp(i), кВтч

5 = ±0,4%

0,8Uhom<U<1 0,011„оМ<1 <0,

Кр = 1, где Кр

2 Uhom

35 Ihom = P/S

б = ±0,2%

0,8 Uhqm < U< 1

0,051ном — I 1 Кр=1

2 Uhom

,5 Ihom

5 = ±0,5%

O.SUhomSUSL

0,02 Ihom < I < 0 Кр = 0,5 (ин Кр=0,8 (ем

2 Uhom

,1 Ihom Д-)

K.)

б =±0,3%

0,8 Ином <U<1:

0,1 Ihom — I <1, Кр = 0,5 (ин Кр=0,8 (ем

2 UH0M

5 Ihom

Д-)

K.)

б = ±0,5%

0,8 Uh™ <U<13

0,1 Ihom — I ^l,-

Кр = 0,25(ш

Кр=0,5 (ем

2 Uhqm

5 Ihom Щ.)

K.)

Активная энергия прямой последовательности, Wpkd, кВт-ч

5 = 5%

Реактивная энергия, Wq, квар-ч

8=±1,5%

0,8 Uhom <U<1,

0,021^ < КОД sin фш = 1

2 Uhom *5 Ihom

б =±1,0%

0,8 Ином < U< 1,

0,051ном — I <1, sin фиг = 1

2 Uhom

5 Ihom

б = ±1,5%

0,8 Uhom <U<1,

0,05U.<I<0, sin<Pui = 0,

2 Uhom

I Ihom

5

5 = ±1,0%

0,8 Uhom <U<1,

0,1 Ihom < I < 1,' sin фщ = 0,

2 Uhom

* Ihom

5

б = ±1,5%

0,8 Uhom — U< 1,

0,1 Ihom — I < 1, sin фщ = 0,2

2 Uhom

5 Ihom

5

Реактивная энергия первой гармоники, Wq(1), квар-ч

6 =±1,5%

0,8U„OM<U<1,

0,02Ihqm — I <0,C sin фщ = 1

2 Uhom

5 Ihom

5 = ±1,0%

0,8 Uhom <U<1,

0,05IHom — I <1, sin фщ = 1

2 Uhom

5 Ihom

б = ±1,5%

0,8 U„om <U<1,

0,051мм < I <0,

sin фщ = 0,

2 Uhom

- Ihom

б = ±1,0%

0,8 Uhom — US 1 Uhom

0,1Ihom — I < 1,5, Ihom sin фщ = 0,5

Параметр

Диапазон измерений

Пределы погрешности измерений

Дополнителг условия

•ные

8 = ±1,5%

0,8 UH0M < U< 1

0,1 1цоМ — I < 1; sin q>ui ~ 0,:

,2 Uhom

5 Ihom

25

Реактивная энергия прямой последовательности, Woinb квар-ч

8 = ±5%

Полная энергия, Ws, кВ-А*ч

8=±0,5%

0,8Uhom<U<1

0,011|юМ < I < 1

2 Uhom

,5 Ihom

Полная энергия первой гармоники, Ws(i), кВ-А-ч

8 = ±0,5%

0,8Uhom<U<1

0,01 1ц0М < I < 1

2 Uhom

>5 Ihom

Полная энергия прямой последовательности, Wsitn, кВ-А-ч

8 = ±5%

1} Обозначение погрешностей: А - абсолютная; 8, % - относительная; у, % - приведенная

2) Относительно UH равного номинальному UH0M или согласованному Ucom значению напрж по ГОСТ 32144-2013,

Номер гармонической подгруппы п от 2 до 50 в соответствии с ГОСТ 30804.4.7-2013

  • 4) Номер интергармоническЬй подгруппы m от 1 до 49 в соответствии с ГОСТ 30804.4.7-20

  • 5) Среднеквадратическое значение напряжения гармонических составляющих U(n)

  • 6) Среднеквадратическое значение напряжения интергармонических составляющих U(h)

Пределы допускаемой приведенной погрешности в диапазоне измерения (0... 1,5)-1ном

  • 8) Среднеквадратическое значение n-й гармонической составляющей тока 1(П)

  • 9) Среднеквадратическое значение h-й интергармонической составляющей тока 1(h)

Кения

13

Пределы допускаемой дополнительной температурной погрешности при изменении параметров, за исключением значений энергии, не превышают 0,5 пределов допускаемой основной погрешности на каждые 10 °C отклонения температуры окружающей среды от

нормального значения.

Пределы дополнительной погрешности прибора ЩМК120С, вызванной отклонением температуры окружающей среды от нормальной (плюс 20±2 °C), не должны превышать соответствующих пределов, указанных в таблицах 5 и 6.

Таблица 5 - Пределы дополнительной температурной погрешности счетчика активной энергии- '             ‘ ‘ ■

Значение тока

Коэффициент мощности

Средний температурньи коэффициент1, %/К, не бс

1

лее

0,05 Ihom — I — 1,5 Ihom

1,0

±0,01

0,1 Ihom — I — 1,5 Ihom

0,5 (при индуктивной нагрузке)

±0,02

1 По ГОСТ 31819.22-20

12

Таблица 6 - Пределы дополнительной температурной погрешности счетчика реактивной энергии            14   :

Значение тока

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Средний температурньи коэффициент1, %/К, не бс

i лее

0,05 Ihom — I — 1,5 Ihom

1,0

±0,05

0,1 Ihom — I — 1,5 Ihom

0,5

±0,07

‘По ГОСТ 31819.23-20

12

Пределы допускаемой дополнительной погрешности при измерении энергий соответствуют требованиям ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012 для активной и реактивной энергии соответственно.

Пределы допускаемой дополнительной погрешности измерений ПКЭ и электрических параметров при изменении относительной влажности воздуха от нормальной (30-80) % до 90 % при температуре 30 °C для соответствующего ПКЭ или электрического параметра не превышают величины предела допускаемой основной погрешности измерения соответствующего параметра (таблицы 3,4).

Пределы допускаемой дополнительной погрешности измерений ПКЭ и элекгрич<хжих параметров, обусловленной воздействием внешнего однородного постоянного или переменного (синусоидального изменяющегося во времени) магнитного поля напряженностью до 0,4 кА/м при самом неблагоприятном направлении и фазе магнитного поля, для соответствующего показателя КЭ или электрического параметра не превышают 0,5 предела допускаемой основной погрешности измерения соответствующего параметра (таблицы 3,4).

Величины погрешностей измерений ПКЭ и электрических параметров при изменении параметров напряжения внешнего электропитания прибора в диапазоне нормальных условиях применения не должны превышать пределов допускаемой основной погрешности соответствующих параметров, приведенных в таблицах 4 или 3.

для

Значения напряжения питания приборов приведены в таблице 7. Прибор ЩМК120С может иметь резервный вход питания, аналогичный по характеристикам с основным вхэдом питания (таблица 7). При необходимости приборы могут быть изготовлены с напряжением питания (12±0,6) В постоянного тока, (24±1,2) В постоянного тока.

Таблица 7

Условное обозначение напряжения питания

Напряжение питания

основного

220ВУ

от 90 до 264 В переменного тока частотой (50 ± 0 или от 130 до 370 В постоянного тока

,5) Гц

резервного*

«РЕЗЕРВ»

* для приборов ЩМК120С с функцией коммерческого учета энергии

В таблице 8 , указаны методы (расчетные формулы или ссылки на ГОСТ) в 1:асти рассчитываемых прибором параметров.

Таблица 8

Наименование параметра

Ссылка на ГОСТ или расчётная форму, рассчитываемого параметра

1адля

1 Среднеквадратическое значение напряжения (U), В

ГОСТ 30804.4.30-2013 класс А

2 Отрицательное отклонение напряжения (5Ua), %

ГОСТ 30804.4.30-2013 класс А, ГОСТ 321

14-2013

3 Положительное отклонение напряжения (5U(+)),%

ГОСТ 30804.4.30-2013 класс А, ГОСТ 321

14-2013

4 Частота (f), Гц

ГОСТ 30804.4.30-2013 класс А

5 Кратковременная доза фликера (Р^), отн.ед.

ГОСТ 30804.4.30-2013 класс А,

ГОСТ Р 51317.4.15-2012

6 Длительная доза фликера (Рц), отн.ед.

ГОСТ 30804.4.30-2013 класс А,

ГОСТ Р 51317.4.15-2012

7 Коэффициент n-ой гармонической составляющей напряжения до 50 порядка (Кцп)), %

ГОСТ 30804.4.30-2013 класс А,

ГОСТ 30804.4.7-2013 класс I

8 Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) (Кц), %

ГОСТ 30804.4.30-2013 класс А,

ГОСТ 30804.4.7-2013 класс I

9 Коэффициент несимметрии напряжений по обратной последовательности (Кги), %

ГОСТ 30804.4.30-2013 класс А

10 Коэффициент несцмметрии напряжений по нулевой последовательности (Кои), %

ГОСТ 30804.4.30-2013 класс А

11 Коэффициент временного перенапряжения (Клер),

ГОСТ 30804.4.30-2013 класс А

16

Наименование параметра

Ссылка на ГОСТ или расчётная форму рассчитываемого параметра

ла для

отн.ед.

12 Глубина провала напряжения (5Un),%

ГОСТ 30804.4.30-2013 класс А

13 Длительность прерывания напряжения (А!^), с

ГОСТ 30804.4.30-2013 класс А

14 Длительность временного перенапряжения (А^), с

ГОСТ 30804.4.30-2013 класс А

15 Коэффициент временного перенапряжения (Клер), отн.ед.

ГОСТ 30804.4.30-2013 класс А

16 Установившееся отклонение напряжения, (5UV), %

ГОСТ 32144-2013, ГОСТ 8.655-2009

17 Напряжение, меньшее номинала, (Um(.O, В

ГОСТ 30804.4.30-2013 класс А ГОСТ 321

44-2013

18 Напряжение, большее номинала, (Цпж), В

ГОСТ 30804.4.30-2013 класс А ГОСТ 321

44-2013

19 Отклонение частоты (Af), Гц

ГОСТ 32144-2013

20 С.кл. напряжения основной частоты (U<n), В

ГОСТ 8.655-2009

21 С.кз. напряжения с учетом гармонических составляющих от 1 до п (до 50 порядка) (Цмо)), В

Ц1-50)=     Usg,n

JTi

22 Коэффициент искажения синусоидальности кривой напряжения с учетом влияния всех гармоник до 50 порядка (Кщ-зо)), %

^<1-50)=’ W£/^„100

V sg,\

23 С.к.3. n-ой гармонической подгруппы напряжения (до 50 порядка) (Usga)» В

ГОСТ 30804.4.30-2013 класс A

ГОСТ 30804.4.7-2013 класс I

24 Суммарный коэффициент гармонических подгрупп напряжения (THDSu), отн.ед.

ГОСТ 30804.4.30-2013 класс А

ГОСТ 30804.4.7-2013 класс I

25 С.к.з. m-ой интергармонической центрированной подгруппы напряжения (до 50 порядка) (Ujsgjn), В

ГОСТ 30804.4.30-2013 класс А

ГОСТ 30804.4.7-2013 класс I

26 Фазовый угол между 1-ой (составляющей основной частоты) и n-оЙ гармонической составляющей напряжения (до 50 порядка) (фи^), °

ГОСТ 8.655-2009

27 Угол фазового Сдвига между напряжениями (фазными/линейными) основной частоты (фи),0

ГОСТ 8.655-2009

28 Значение напряжения прямой последовательности (Ui), В

и Л

' 3

4тг

С/л3UB+e Зйс

29 Значение напряжения обратной последовательности (йД В ,:

:   ■ • Ь-Шн? Г J ■: н

и

U„ + e 3 йв3UC

30 Значение напряжения нулевой последовательности (Uo), В

31 С.к.3. силы тока, (I), А

ГОСТ 8.655-2009

32 С.к.з. силы тока с учетом гармонических составляющих от 1 до п (до 50 порядка), (1ц-50)), А .............. <■   ч ' ■'Лг?•4 ' С ;.i.; ■.

■^(1-50)

V л=1

33 С.к.3. силы тока основной частоты, ОпО, А

ГОСТ 8.655-2009

34 Коэффициент несимметрии тока по обратной последовательности, (Кд), %

Кг, = ^--100

/1

35 Коэффициент несимметрии тока по нулевой последовательности, (Ки), %

Ко, = —100

36 Слез, n-ой гармонической подгруппы тока (до 50 порядка)(Iacn), А :••!

ГОСТ 30804.4.7-2013 класс I

17

Наименование параметра

Ссылка на ГОСТ или расчётная форму рассчитываемого параметра

ла для

37 С.кз. m-ой интергармонической подгруппы тока (до 50 порядка) (1^) А

ГОСТ 30804.4.7-2013 класс I

38 Угол фазового сдвига между 1-ой и п-ой гармонической составляющей фазного тока (срьдл), °

ГОСТ 8.655-2009

39 Угол фазового сдвига между фазными токами основной частоты (q>i), °

ГОСТ 8.655-2009

40 Суммарный коэффициент гармонических подгрупп тока (THDSi), отн.ед.

ГОСТ 30804.4.7-2013 класс I

41 Коэффициент искажения синусоидальности кривой тока, (Kj), %

ГОСТ 8.655-2009

42 Коэффициент n-ой гармонической составляющей тока до 50 порядка (К^П)),%

ГОСТ 8.655-2009

43 Значение силы тока прямой последовательности ai)>A

'■4

2a     4a

3 lg + e 3 A

44 Значение силы тока обратной последовательности (1ДА

4a    2a

i*+e 3 A + e 3 A

45 Значение силы тока нулевой последовательности do), А

Ц+ А + АI

46 Угол фазового сдвига между п-ми гармоническими составляющими напряжения и тока (до 50 порядка) (фш^), °     i

ГОСТ 8.655-2009

47 Угол фазового сдвига между напряжением и током основной частоты (фп),0

ГОСТ 8.655-2009

48 Угол фазового сдвига между напряжением и током прямой последовательности (фиш),0

ГОСТ 8.655-2009

49 Угол фазового сдвига между напряжением и током обратной последовательности (фше), 0

ГОСТ 8.655-2009

50 Угол фазового сдвига, между напряжением и током нулевой последовательности (фиою),0

ГОСТ 8.655-2009

51 Активная мощность (Р), Вт

ГОСТ 8.655-2009

52 Активная мощность с учетом гармонических составляющих от 1 до п (до 50 порядка), (P(i-50))> Вт

50

Л1-50)” У ag,n‘ Isg,n'C0SVui{n)

53 Активная мощность основной частоты, (Р0, Вт

1 IfgA *C0S Фш

54 Активная мощность n-й гармонической составляющей (до 50 порядка) (Р(п)), Вт

^sg,n ^sg.n

55 Активная мощность прямой последовательности, (РипХВт

C/j A'cos^uij]

56 Активная мощность обратной последовательности, (Р 2<п), Вт

P2  2 ' A'COSP U2I2

57 Активная мощность нулевой последовательности, (Ро<1)), Вт            1:1              :;;

Pq— Uq -70 cos

58 Реактивнаямощность(0),вар

ГОСТ 8.655-2009

59 Реактивная мощность с учетом гармонических составляющих от 1 до п (до 50 порядка) (Q (i-50)), вар

50

0(1-50)“ У Usg fl' Isg n' sin^unn)

60 Реактивная мощность основной частоты (Q(i)), вар

0(1)-

;1                                          ■ ; 1 Г ч : : ■ ■

18

Наименование параметра

Ссылка на ГОСТ или расчётная форму рассчитываемого параметра

ла для

61 Реактивная мощность n-ой гармонической составляющей, (Q (П0, вар

62 Реактивная мощность прямой последовательности, (Q кп), вар

(2i~    • Zj 'sin^71/1

63 Реактивная мощность обратной последовательности, (Q дп), вар

Q2=

64 Реактивная мощность нулевой последовательности, (Q ад)), вар

Qa~

65 Полная мощность, (S), В А

ГОСТ 8.655-2009

66 Полная мощность с учетом гармонических составляющих от 1 до п (до 50 порядка), (Sn-soO, В-А

^(1-50)“ ^(1-50)'Al-50)

67 Полная мощность основной частоты, (S(p), В А

^(l) ^sg,\ '^sg,l

68 Полная мощность n-й гармонической составляющей, (S(n)), В А

USg'n ‘13gi

69 Полная мощность прямой последовательности, (S kd), В А

St= 1/, ■/,

70 Полная мощность обратной последовательности, (Sm^B-A

S2= U2I2

71 Полная мощность нулевой последовательности, (So(i)),BA         1    .1       г

So= U0U0

72 Коэффициент мощности, K«(cos(p), отн. ед.

Кы=-м s

73 Активная энергия, (WD), кВт-ч

ГОСТ 31819.22-2012 класс 0,2S

74 Активная энергия первой гармоники, (Wpp)), кВт-ч

^*(i)= Ло

75 Активная энергия прямой последовательности, (Wpkd),кВт-ч     ‘ Л 1

76 Реактивная энергия, (Wo), кварч

ГОСТ31819.23-2012 класс 1

77 Реактивная энергия первой гармоники, (Wq(d), квар-ч                           !

^Q(D= X

78 Реактивная энергия прямой последовательности, (Word), квар-ч <

79 Полная энергия, (Ws), кВ-А-ч

fts= £ s-dt

80 Полная энергия первой гармоники, (Ws(i)), кВ-А-ч

81 Полная энергий прямой последовательности, (Wsim), кВ-А-ч

Приборы ЩМК120С обеспечивают выполнение функции многотарифного у активной электрической энергии в двух направлениях в соответствии с классом точн 0,2S по ГОСТ 31819.22-2012 и реактивной электроэнергии в соответствии с кла точности 1,0 по 1 ГОСТ 31819,23-2012 с последующей передачей данных у активной/реактивной . энергии во внешние автоматизированные системы у электроэнергии (АСКУЭ/АИИС КУЭ/АСТУЭ) через цифровые интерфейсы прибора Eth и RS485. При этом обеспечивается двунаправленный учет активной и реактивной энерп многотарифный учет активной/реактивной энергии (до восьми тарифов). Пере измеряемых величин приведен в таблице 9.

'              4'                             ;                            :

чета ости SCOM чета чета smet ш, и чень

Таблица 9

Параметр

Погрешность измерен

ИЙ

Активная энергия принятая (А+) по n-ому тарифу (п = 1,2,..., 8,0 - суммарно по тарифам)

В соотв. с классом точн

0,2S по ГОСТ31819.22-:

эсти

2012

Активная энергия отданная (А-) по n-ому тарифу (п = 1,2,..., 8,0 - суммарно по тарифам)

В соотв. с классом точн 0,2S по ГОСТ31819.22-:

эсти

2012

Активная энергия суммарная ((А+)+(А-)) по n-ому тарифу (п = 1,2,..., 8,0 - суммарно по тарифам)

В соотв. с классом точн* 0,2S по ГОСТ31819.22-:

)СТИ

2012

Реактивная энергия По r-ому квадранту (Qr) (г = 1,2,3 или 4) по n-ому тарифу (п = 1,2,..., 8,0 - суммарно по тарифам)

В соотв. с классом точн

1,0 по ГОСТ 31819.23-2

ЭСТИ 012

Реактивная энергия принятая (R+ = Q1+Q2) по n-ому тарифу (п = 1,2,..., 8,0 - суммарно по тарифам)

В соотв. с классом точн

1,0 по ГОСТ 31819.23-2

>сти 012

Реактивная энергия отданная (R- = Q3+Q4) по n-ому тарифу (п = 1,2,..., 8,0 - суммарно по тарифам)

В соотв. с классом точн 1,0 по ГОСТ 31819.23-2

)СТИ 012

Реактивная энергия суммарная ((R+)+(R-)) по n-ому тарифу (п= 1,2,..., 8,0-суммарно по тарифам)

В соотв. с классом точн

1,0 по ГОСТ 31819.23-2

)СТИ 012

Приборы ЩМК120С также обеспечивают ведение профилей мощности (в

т.ч.

значений максимальной и усредненной активной/реактивной мощности) по временным интервалам с сохранением профилей во внутренней памяти прибора.

Потребляемая /Мощность различается для разных исполнений приборов, но не превышает 10 В-A от цепи питания переменного тока и 10 Вт от цепи питания постоянного тока.

'■ : I '                             ■

Прибор сохраняет ведение времени при отсутствии внешнего электропитания в течение времени не менее 30 суток. Прибор обеспечивает корректное маркирование метками времени выполненных измерений при пропадании внешнего электропитания и корректность маркирования метками времени измерений при восстановлении электропитания.

При отключении электропитания прибор сохраняет настройки конфигурации и накопленные данные в рнергонезависимой памяти, функционирование которой не зависит от длительности отсутствия электропитания.

При восстановлении электропитания прибор автоматически восстанавливает работоспособность, включая функционирование интерфейсов передачи данных.

Отклонение времени внутренних часов прибора от астрономического при наличии

внешнего источника синхронизации не превышает ±20 мс.

r, ,t н, г’ "

прибора не превышает 1 с за 24 часа.

р___'    •                          ■ 2 1U’ -;-

Синхронизация внутренних часов осуществляется через коммуникационные

„          ;     :!                     it Г; :

интерфейсы по одному из следующих протоколов:

а) Протокол NTP (RFC 5905);

б) Протокол РТР (ШЕЕ 1588).

При отсутствие внешней синхронизации отклонение времени внутренних часов

для прцоора щмкиис ооеспечивается также возможность синхронизации встроенных часов реального времени прибора, функционирующего в режиме контролируемой ЛТГ1-ГЧ               -2 /                                                                          [гнем

Для прибора ЩМК120С обеспечивается также возможность синхрониз станции (КП) тедёмёханикй (в соответствии со стандартом ГОСТ Р МЭК 60870) со врем контролирующей станции (ПУ) телемеханики:

-по протоколу ГОСТ Р МЭК 60870-5-104 (через интерфейс Ethernet);

-по протоколу ГОСТ Р МЭК 60870-5-101 (через интерфейс RS485).

□салы координированного времени РФ UTC (SU). Средства конфигурирования позволяют [ЭВКИ прибора. Внутренние часы прибора обеспечивают отсчет текущего времени (до тысячных

Приборы осуществляют измерение текущего времени в рамках национальной шз установить локальный часовой пояс, соответствующий географическому месту устан

;ации

долей секунд включительно) и даты (день, месяц, год). При наличии внешней синхрони: ;; осуществляется корректировка внутренних часов приборов.

Настройки прибора, архивы измерений показателей качества электроэнергии, архивы функции учета электроэнергии, журналы событий хранятся в энергонезависимой памяти прибора, защищенной от несанкционированного изменения и обеспечивающей длительное хранение данных при отсутствии электропитания. Объем памяти и алгоритмы хранения обеспечивают1 глубину хранения полученных данных не менее 90 суток для ЛКЭ,

включая результаты измерений и вычислений на интервалах времени, определенных Г 32144-2013, статистических характеристик по ГОСТ 32144-2013 и не менее 100 суток для данных учета электроэнергии.

Номенклатура входных аналоговых интерфейсов в части каналов напряжения:

1) Входы измерения напряжения, объединенные в одну группу и рассчитанные на номинальное среднеквадратичное значение фазных/межфазных напряжений:

OCT

Напряжение фазное, В

Напряжение линейное (межфазное), В

100/73(57,7*)

100

100

юо*7з

220/73 (127*)

220

230/73 (133*)

230

380/73(220*)

380

4оо/7з (230*) ; У

400

* - условное обозначение номинального фазного напряжения.

2) входы измерения напряжения, рассчитанные на подключение к электронным трансформаторам напряжения (ГОСТ Р МЭК 60044-7):

а) для однофазных или подключенных между фазами трехфазных систем, а также для трехфазных трансформаторов в трехфазных системах с номиналами выходных каналов: 1,625 В; 2 В; 3,25 В; 4 В; 6,5 В;

или

2/73

б) для однофазных трансформаторов, используемых в системах «фаза-земля» соответствующих трехфазных системах с номиналами выходных каналов: 1,625/V3 В; В; 3,25/73 В; 4/V3 В; 6,5/73 В;

в) входы измерения напряжения, рассчитанные на подключение к датчикам напряжения с низко-энергетическим выходом - 0,333 В.

Номенклатура входных аналоговых интерфейсов в части каналов тока:

а) входы измерения тока, состоящие из трех каналов и рассчитанные на номинальное среднеквадратичное значение тока 1 А и 5 А;

на подключение к электронным мВ;

б) ■ входы измерения тока, рассчитанные трансформаторам тока (ГОСТ Р МЭК 60044-8) с номиналами выходных каналов: 22,5 150 мВ; 200 мВ; 225 мВ; 4 В;

в) входы измерения тока, рассчитанные на подключение к датчикам тока с низкоэнергетическим выходом - 0,333 В.

□бой

Каналы входньре аналоговых интерфейсов гальванически изолированы между с и изолированы от:частей прибора, доступных для пользователя. Конструкция входных аналоговых интерфейсов обеспечивает надежное механическое крепление и электрических контакт подключаемых проводов.

Потребляемая мощность по каждому измерительному каналу тока (с номинальн ыми значениями 1 А и 5 А) и каждому измерительному каналу напряжения (с номинальными значениями от 57,7 В до 236 В) не превышает 1 ВА.

Потребляемая мощность по каждому низкоэнергетическому измерительному каналу

тока и напряжения не превышает 0,1 В А.

В зависимости□ от; модификации прибор оснащается следующими типами коммуникационных интерфейсов:

, • 1 1

  • 1) Ethernet интерфейс 100BASE-TX (IEEE 802.3, «медный») с разъемом типа FJ-45. Скорость передачи данных по данному типу интерфейса до 100 Мбит/с;

  • 2) Ethernet (IEEE 802.3) интерфейс 100BASE-FX (IEEE 802.3, «оптический») с разъемом типа ST. Скорость передачи данных по данному типу интерфейса до 100 Мбит/с;

  • 3) Интерфейс полевой шины RS(EIA}-422/485. Скорость передачи данные по

для

данному типу интерфейса до 115 200 бод.

  • 4) оптический локальный интерфейс типа «оптопорт»;

  • 5) испытательный импульсный выходной интерфейс.

Примечание - оптический и импульсный интерфейсы применяются только прибора ЩМК120С.

Количество коммуникационных интерфейсов ограничено 2 (двумя) интерфейса] ли (4 (четырьмя) интерфейсами для ЩМК120С) в одном приборе.

Коммуникационные интерфейсы гальванически изолированы друг от друга, от

других интерфейсов и от частей прибора, доступных для пользователя.

Коммуникационные интерфейсы предназначены для подключения информационным системам для передачи результатов измерений, диагностических данных, данных самоописания, а также выполняют функции служебного интерфейса для выполы операций конфигурирования, настройки прибора и режимов его функциониров

ения ишия, программированья средств обеспечения сетевой безопасности. Отдельные функции могут *--- ------------------- ----- ------------- ------------- типы

быть заблокированы для использования через указанные пользователем коммуникационных интерфейсов.

Передача данных через коммуникационные интерфейсы не оказывает влияния на выполнение остальных функций прибора, включая измерительные функции.

Результаты измерений и служебная информация доступна через коммуникационные интерфейсы по следующим протоколам:

  • - ГОСТ Р МЭК 60870-5-101;

  • - ГОСТ Р МЭК 60870-5-104;

  • - IEC 61850-8-1;   ‘

-HTTP;

  • - Специализированный протокол передачи данных.

Открытые международные протоколы связи ГОСТ Р МЭК 60870-5-101, ГОСТ Р МЭК 60870-5-104, IEC 61850-8-1 используются прибором для передачи текущих результатов измерений, включая параметры электросети, показатели качества электроэнергии (ГКЭ), данные самодиагностики и 'самоописания приборов. Профили протоколов приведены в эксплуатационной документации на приборы.

счетчика

данные

Протокол HTTP используется прибором для реализации встроенного в прибор WEB сервера, обеспечивающего удобный доступ к данным измерений, средствам конфигурирогания и прочим данным о приборе. Доступ к WEB серверу обеспечивается через коммуникацио шые интерфейсы типа Ethernet при использовании стандартных средств просмотра HTTP ресурсов (браузеры). Описание WEB интерфейса приведено в эксплуатационной документации на приборы. , < Д ■ Д ', •: Д

Специализированный протокол передачи данных предназначен для:

  • - передачи текущих результатов измерений;

  • -  передачи накопленных данных измерений, включая электроэнергии;

  • - передачи журналов событий;

  • - передачи статистической информации;

  • - передали данных о приборе;

  • -  обеспечение ' средств конфигурирования и настройки, обеспечения сетевой; безопасности.

Доступ к приборам через специализированный протокол осуществляется с использованием дополнительного программного

средства

включая

передачи

данных обеспечения

поставляемого изготовителем прибора. Описание специализированного протокола передачи данных приведено в эксплуатационной документации на прибор.

Срок сохранности в упаковке и выполненной изготовителем консервации - не менее 1

года.

Приборы являются восстанавливаемыми изделиями. Ремонт осуществляется изготовителем, либо уполномоченным им сервисным центром. Среднее время восстановления работоспособности прибора путем замены из ЗИП, включая конфигурирование, не превышает 2 часов.

Прибор соответствует требованиям безопасности по ГОСТ 22261, ГОСТ 12.2 включая безопасность обслуживающего персонала в части защиты его от пора» :< электрическим током, опасной температуры, воспламенения.

Приборы имеют П класс защиты обслуживающего персонала от поражения 12.2.007.0. Корпус прибора имеет двойную

L091,

:ения

электрическим током в соответствии с ГОСТ изоляцию.

Габаритные размеры, мм, не более:

ЩМК96 ЩМК120 ЩМК120С

0,7; 250000;

ЗОлет.

96x96x103; 120x120x103; 120x120x103

Масса приборов, кг, не более Средняя наработка на отказ, ч, Средний срок службы, не менее

Знак утверждения типа наносится на лицевую панель прибора, прибора типографским способом.

Комплектность средства Измерений

■ ■ ;: - и-ъ ■ i'

В комплект поставки входят:

  • - прибор (в соответствии с заказом)

• комплект монтажных частей (по требованию заказчика)

  • - копия описания типа СИ

  • - паспорт

  • - методика поверки на партию приборов до 10 шт.

  • - руководство по эксплуатации на партию приборов до 10 шт.

Поверка

осуществляется по документу 0ПЧ. 140.331 МП «Приборы щитовые электроизмерительные многофункциональные параметров и показателей

титульные листы

Методики поверки

и пас порт

1 шт.;

1 шт.;

1 экз.;

1 экз.;

1 экз.;

1 экз.

цифровые качества электроэнергии ЩМК96, ЩМК120. Методика поверки» с изменением № 1, утвержденному

ФГУП «ВНИИМС» 06.06.2016 г.

Основные средства поверки: ■ калибратор переменного тока «Ресурс-К2М» (Госреестр №

31319-12), установка пдверочная универсальная «УППУ-МЭ 3.1КМ» (Госреестр № 57 14). г ‘               и ’•

'346-

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации 0ПЧ.140.331 РЭ.

Нормативные и технические документы, устанавливающие требования к приборам щитовым цифровым электроизмерительным многофункциональным параметров и показателей качества электроэнергии ЩМК96, ЩМК120

ГОСТ 22261-94 Средства технические условия.

г|

, .f ; ; Н/

L <■ NiJ.n ih j

измерений электрических и магнитных величин. Общие

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008)

технических средств, электромагнитная. Методы измерений показателей качества

Электрическая энергия. Совместимость

электрической энергии.

ГОСТ 31819.22-2012(IEC 62053-22:2003)

Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 0,2s и 0,5s.

ГОСТ 31819.23-2012 (IEC 62053-23:2003) энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактй; энергии.

ГОСТ 32144-2013 г Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.

ГОСТ 32145-2013 (ГОСТ Р 53333-2008) Электрическая энергия. Совместимость техниче» средств электромагнитная. Контроль качества электрической энергии в сиск электроснабжения общего назначения.

ГОСТ Р 51317,4.15-2012 (МЭК 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования.

ГОСТ 8.655-2009 ГСМ Средства измерений показателей качества электрической эне ргии. Общие технические требования

ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии.

Аппаратура для измерения электрической вной

ских емах

Методы испытаний.

ТУ 25-7504.227-2014 Приборы щитовые цифровые электроизмерительные многофункциональные параметров и показателей качества электроэнергии ЩМК96, ЩМК120        ■

Изготовитель ’

Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор») ИНН 2128002051

Адрес: 428000, Республика Чувашия, г. Чебоксары, пр. И. Яковлева, д. 3 Тел./факс: (8352) 39-99-12 7 (8352) 55-50-02

Web-сайт: http://www.elpribor.ru

;■ ■ (Л.                   i h ; 1

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Адрес: 119361, г.’ Москва, ул. Озерная, д. 46.

Тел./факс: (495) 437-55-77 / 437-56-66.

E-Mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

ч ; i

■и ■■                       ■■■ ■

i, /Ы'-и.

Г- ;НА;Г::




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
