МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

31 декабря 2020 г.

Москва

О внесении изменений в описание типа на контроллеры измерительные FloBoss S600+

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «Научно-техническая фирма «Вольта» от 14 мая 2020 г. № 145/1 приказываю:

• 1.  Утвердить новую редакцию описания типа на контроллеры измерительные FloBoss S600+, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 64224-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю .Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии __________

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

П/ 014738

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры измерительные FloBoss S600+ (далее - контроллеры) предназначены для измерений и преобразований сигналов измерительных преобразователей температуры, расхода, давления, плотности в измеряемые величины, расчета по измеренным значениям расхода, массы и объема нефти, нефтепродуктов, жидких углеводородных сред, объемного расхода и объема природного газа.

Принцип действия контроллеров основан на выполнении последовательностей (алгоритмов), направленных на:

• - измерение сигналов от измерительных преобразователей;

• - преобразование полученных сигналов в значения параметров измеряемых сред;

• - вывод информации на жидкокристаллический (далее - ЖК) дисплей, компьютер, принтер и др.;

• - формирование сигналов управления внешними устройствами;

• - обмен данными с внешними устройствами по различным протоколам.

Контроллеры выполнены в корпусе, на передней панели которых расположены ЖК-дисплей с подсветкой и 26-кнопочная клавиатура, обеспечивающие возможность просмотра конфигурационных параметров и локального управления, а также светодиод состояния. На задней стороне расположены разъемы для подключения и интерфейсы связи с внешними устройствами. Сбор сигналов осуществляется модулями ввода/вывода по соответствующим каналам ввода/вывода: аналоговым, импульсным, частотным, дискретным и цифровым каналам (HART), а также модулем центрального процессора по цифровым каналам (Modbus). Полученные сигналы обрабатываются согласно алгоритмам, заложенным в программном обеспечении, и используются в вычислениях, необходимых для учетных операций и реализации функций управления. Обмен данными организован с помощью коммуникационных портов, расположенных на модуле центрального процессора.

Выполнение основных функций и вычислений производится центральным процессором, способным обрабатывать 64-битные числа с плавающей запятой, с использованием математики чисел с двойной точностью. В целях повышения надежности, накапливаемые результаты вычислений (сумматоры) сохраняются в трех независимых ячейках памяти (тройные регистры).

Контроллеры обеспечивают:

• - преобразование измеренных сигналов (напряжение, сила тока, сопротивление, частота, импульсные сигналы) измерительных преобразователей расхода, давления, температуры и других преобразователей в значения измеряемых величин;

• - расчет массового расхода, массы, объемного расхода и объема жидкостей и газов, приведенных к стандартным условиям, методом переменного перепада давления с использованием стандартных диафрагм в соответствии с ГОСТ 8.586.2-2005 (ИСО 5167-2:2003);

- приведение объемного расхода природного газа измеренного в рабочих условиях турбинными, ультразвуковыми, вихревыми и другими преобразователями расхода в объемный расход и объем газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011, ГОСТ 8.6112013, МИ 3213-2009, AGA7, AGA9, СТО Газпром 5.2;

- приведение к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред, измеренных массовыми и объемными преобразователями расхода, расходомерами и счетчиками жидкости в соответствии с ГОСТ   8.587-2019,

ГОСТ 8.595-2010;

- проведение обработки результатов анализа компонентного состава природного газа, передаваемых от потокового хроматографа для расчета физико-химических показателей;

- расчет физико-химических показателей (коэффициента сжимаемости, вязкости, плотности, скорости звука, показателя адиабаты, теплоты сгорания, числа Воббе) природного газа в соответствии с ГОСТ 30319.(1-3)-2015, AGA8, GERG91, ГОСТ 31369-2008 (ИСО 6976:1995), ГОСТ Р 8.662-2009 (AGA8), AGA10;

- расчет коэффициентов сжимаемости и объемного расширения нефти, нефтепродуктов, смазочных масел, газового конденсата и жидких углеводородов в соответствии с API 12.2.1, API 12.2.1М, API 12.2.2, API 12.2.2M, API 11.2.4, API 2540, GPA TP 15/16/25/27;

- расчет и корректировка плотности жидких углеводородных сред при рабочих условиях в соответствии с СТО Газпром 5.9;

- расчет массы нефти и нефтепродуктов, смазочных масел, жидких углеводородных сред по результатам прямого или косвенного методов динамических измерений расхода и плотности с ГОСТ 8.587-2019, ГОСТ 8.595-2010, Р 50.2.040-2004, Р 50.2.076-2010, МИ 3151-2008, МИ 3272-2010;

- хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;

- сигнализацию при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;

- многоканальное ПИД-регулирование;

- управление трубопоршневыми поверочными установками (ТПУ), компакт-прувером, эталонным преобразователем расхода;

- балансировка потоков, управление автоматическими пробоотборными устройствами и одораторами, управление отгрузками продуктов и реализация других алгоритмов, заданных оператором.

Контроллеры имеют интерфейсы связи RS232, RS422/RS485 и Ethernet для обмена информацией с внешними устройствами и системой более высокого уровня. Поддерживаются протоколы Modbus ASCII, Modbus RTU, Modbus TCP/IP.

Дополнительно встроенный web-сервер обеспечивает реализацию всех функций передней панели, а также позволяет производить диагностику с помощью web -браузера персонального компьютера, подключенного к контроллеру по протоколу Ethernet.

Контроллеры выпускаются в двух исполнениях, отличающихся пределами допускаемых погрешностей измеряемых сигналов.

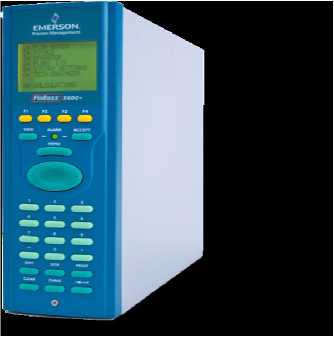

Внешний вид контроллера представлен на рисунке 1.

Рисунок 1 - Внешний вид контроллера

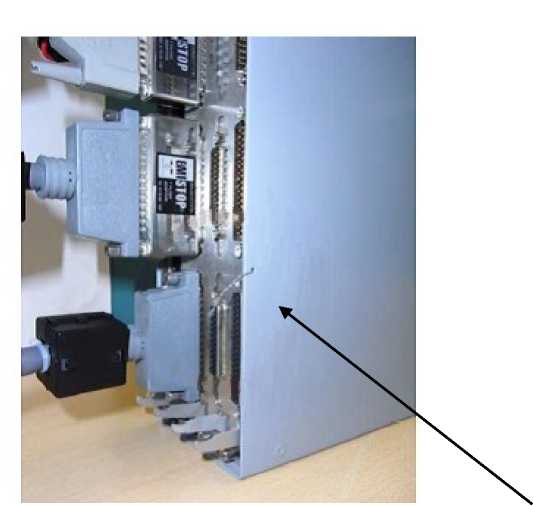

Схема установки пломб от несанкционированного доступа, в целях предотвращения доступа к узлам регулировки, представлена на рисунке 2.

Место

Рисунок 2 - Схема пломбировки пломбирования

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения

Продолжение таблицы 1

Окончание таблицы 1

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку, расположенную на боковой панели контроллера, способом, принятым на предприятии-изготовителе, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплект средства измерений

осуществляется по документу МП 0392-13-2016 «ГСИ. Контроллеры измерительные FloBoss S600+. Методика поверки», с изменением №1, утвержденному ФГУП «ВНИИР» 20 октября 2017 г.

Основные средства поверки:

• -   Мультиметр 3458A (регистрационный номер в Федеральном информационном фонде 25900-03);

• -   Калибратор многофункциональный портативный Метран-510-ПКМ (регистрационный номер в Федеральном информационном фонде 26044-07);

• -   Генераторы сигналов произвольной формы AFG3021 (регистрационный номер в Федеральном информационном фонде 32359-06);

• -   Мера электрического сопротивления постоянного тока многозначная Р 3026 (регистрационный номер в Федеральном информационном фонде 8478-04);

• -   Гигрометр психрометрический ВИТ, модели ВИТ-2 (регистрационный номер в Федеральном информационном фонде 9364-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Федерального агентства по техническому регулированию и метрологии от «01» октября 2018 года №2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 10^-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от «15» февраля 2016 г. №146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

Приказ Федерального агентства по техническому регулированию и метрологии от «31» июля 2018 года №1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ТУ 4213-074-51453097-2015 Контроллеры измерительные FloBoss S600+. Технические условия

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский проспект, дом 15

Тел: (351) 799-51-52, Факс: (351) 799-55-90

E-mail: info.metran@emerson.com,

Web-сайт: www.metran.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-cайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592
