МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвераденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов И сведений, утввржденутм прик-ячлм Мимиетрретия гцчамытттттеннлсти и торговли Российской Фe^ ерацитготэЗ^авгуотаеЭОЭ^т^^ ^РОб.

* хранится в системе электронного документооборота

• 5. Контроль за испол! енисмзнает©ящего^хириказа^от&вляю

^А                                                    метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя

Сертификат: 029D109BO00BAE27A64C995DDB06O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

\_____—______

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «07» сентября 2022 г. № 2224

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» сентября 2022 г. № 2224

Регистрационный № 81038-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные УПСМ

Установки поверочные УПСМ (далее - установки) предназначены для воспроизведения заданного объемного расхода и объема газа.

Установки применяются для поверки и калибровки счетчиков газа, преобразователей расхода газа, датчиков газа, а также расходомеров в диапазоне измерений установки.

Принцип действия установок основан на сравнении пропущенного через установки контрольного объёма воздуха с показаниями поверяемых средств измерений, включенных последовательно в измерительную магистраль.

В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка. Установки применяются для поверки бытовых счетчиков газа в диапазоне воспроизводимых расходов установки.

В качестве эталонных преобразователей расхода в установках применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.

Установки состоят из клапанно-соплового блока, приборного блока, вакуумных насосов, монтажного стола, соединительных трубопроводов и шлангов.

Клапанно-сопловой блок предназначен для обеспечения и поддержания необходимого расхода воздуха согласно технической документации поверяемого средства измерений. В состав клапанно-соплового блока входит набор критических сопел, соединительные магистрали, пневматические клапаны, входной и выходной коллекторы. Работа пневматических клапанов осуществляется посредством сжатого воздуха, подаваемого из компрессора или централизованной линии. Для создания требуемого расхода и поддержания необходимой величины разряжения за критическими соплами применены вакуумные насосы.

Приборный блок предназначен для размещения блока питания, устройства управления вакуумными клапанами, элементов электрической схемы и органов управления. Также в состав приборного блока входят цифровые и аналоговые измерительные каналы преобразователей влажности, генератор частоты, времени и счетчики импульсов, а также два канала измерения температуры газа перед критическими соплами и после поверяемых счетчиков газа. Значение влажности измеряется с помощью измерителя влажности и температуры ИВТМ-7 (регистрационный номер 71394-18). Организовано автоматизированное рабочее место оператора, оснащённое специализированным программным обеспечением (далее ПО).

Установки выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел.

Структура условного обозначения установок:

УПСМ ХХХХ / ХХ

Максимальное значение воспроизводимого объёмного расхода воздуха

Минимальное значение воспроизводимого объёмного расхода воздуха

Пломбирование установки не предусмотрено. Общий вид установки представлен на рисунке 1.

Заводской номер наносится на информационную табличку в формате XX электрохимическим или лазерным способом.

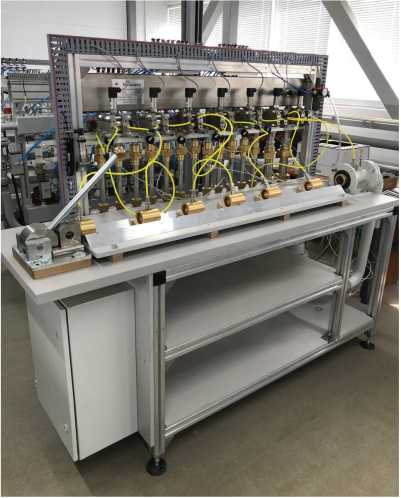

Рисунок 1 - Общий вид установки поверочной УПСМ XXXX/20, XXXX/30, XXXX/50

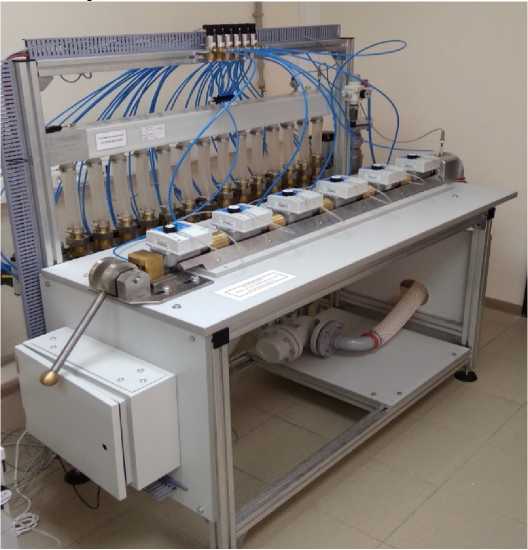

Рисунок 2 - Общий вид установки поверочной УПСМ XXXX/80

Знак утверждения типа

Установка поверочная УПСМ 0,005/30 ТМРА2132Р001        зад. №

Гзд дыпрска 2020 г.

Доберительные границы относительной погрешности ± 0,3%

Сделано б России

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа

ПО установок имеет метрологически значимую часть (исполняемая библиотека upsm.dll) и метрологически незначимую часть (вспомогательные файлы интерфейса управления). ПО имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов результатов поверки, файл с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных с результатами поверки счетчиков. Запуск исполняемого файла защищен паролем.

Для метрологически значимой части (upsm.dll) установки приводятся цифровые идентификаторы (контрольные суммы), вычисленные с помощью алгоритма MD5, которые проверяются при проведении поверки установки.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку установок, которая находится на несущей раме, электрохимическим или лазерным способом, и в центр титульных листов эксплуатационной документации типографским способом.

Комплектность установок поверочных УПСМ приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

приведены в пункте 2.3 ТМР.421324.002 РЭ «Установки поверочные УПСМ. Руководство по эксплуатации.».

Приказ Росстандарта от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Общество с ограниченной ответственностью «Техномер»

(ООО «Техномер»)

ИНН 5243026514

Адрес: Россия, 607220, Нижегородская область, г. Арзамас, ул. Калинина, 68

Тел.: (83147) 7-66-72; факс: (83147) 7-66-74 Факс: (83147) 7-66-74

Web-сайт: https://tehnomer.ru/

E-mail: info@tehnomer.ru

Общество с ограниченной ответственностью «Техномер»

(ООО «Техномер»)

ИНН 5243026514

Адрес: Россия, 607220, Нижегородская область, г. Арзамас, ул. Калинина, 68

Тел.: (83147) 7-66-72; факс: (83147) 7-66-74 Факс: (83147) 7-66-74

Web-сайт: https://tehnomer.ru/

E-mail: info@tehnomer.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-cайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи об аккредитации № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» сентября 2022 г. № 2224

Лист № 1 Регистрационный № 84375-22 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные АМКУА-К

Системы измерительные АМКУА-К (далее - система) предназначены для измерений объема и температуры нефтепродуктов при его отпуске из средств заправки в воздушные суда, вычислений массы нефтепродукта и регистрации измеренных и вычисленных значений.

Принцип работы системы состоит в обработке сигналов от счетчика жидкости и первичного преобразователя температуры и их преобразовании в значение объема и температуры нефтепродукта, вычислении массы нефтепродукта по измеренным значениям объема и температуры нефтепродукта и введенным в систему значениям плотности нефтепродукта и температуры нефтепродукта при измерении его плотности.

При применении систем для измерений массы нефтепродукта, системы реализуют косвенный метод динамических измерений по ГОСТ 8.587-2019. Измерения массы нефтепродуктов проводятся по аттестованной методике измерений.

Система изготавливается в нескольких исполнениях с обозначением АМКУА-К-0X-0Y-0Z, которые отличаются способом заправки и максимальным расходом при отпуске нефтепродукта (X), типом счетчика жидкости в составе системы (Y), составом канала измерений температуры (Z).

В состав системы входят:

• - счетчик жидкости с датчиком импульсов;

• - средства измерений для измерений температуры нефтепродукта;

• - блок специального контроллера;

• - пульт управления специальным контролером;

• - блок оператора;

• - табло информационное;

• - система регулирования давления;

• - средство фильтрации с устройством газоотделения;

• - трубопроводы с запорной арматурой;

• - один раздаточный рукав со специальным наконечником заправки (для закрытого способа отпуска нефтепродукта в воздушное судно) и/или один раздаточный рукав со специальным пистолетом (для открытого способа отпуска нефтепродукта в воздушное судно) или два раздаточных рукава со специальным наконечником заправки (для закрытого способа отпуска нефтепродукта в воздушное судно).

Исполнения АМКУА-К-01-0Y-0Z предназначены для отпуска нефтепродукта открытым способом в диапазоне расходов от 21,6 до 24 м³/ч (от 360 до 400 л/мин) с применением одного раздаточного рукава.

Исполнения AMKyA-K-02-0Y-0Z предназначены для отпуска нефтепродукта с применением одного раздаточного рукава закрытым способом в диапазоне расходов от 24 до 45 м³/ч (о 400 до 750 л/мин).

Исполнения AMКУA-К-03-0Y-0Z предназначены для отпуска нефтепродукта закрытым способом в диапазоне расходов от 24 до 75 м³/ч (от 400 до 1250 л/мин) с применением одного раздаточного рукава.

Исполнения AMКУA-К-04-0Y-0Z предназначены для отпуска нефтепродукта закрытым способом в диапазоне расходов от 24 до 90 м³/ч (от 400 до 1500 л/мин) с применением двух раздаточных рукавов.

Исполнения AMКУA-К-05-0Y-0Z предназначены для отпуска нефтепродукта закрытым способом в диапазоне расходов от 24 до 150 м³/ч (от 400 до 2500 л/мин) с применением двух раздаточных рукавов.

В составе системы в качестве счетчиков жидкости в исполнениях AMКУA-К-0X-01-0Z применяются счетчики жидкости лопастные МКА Master модификаций МКА 2290 Master и МКА 3350 Master, в исполнениях AMКУA-К-0X-02-0Z применяются счетчики жидкости лопастные МКА модификаций МКА 2290 и МКА 3350, в исполнениях AMКУA-К-0X-03-0Z применяются счетчики нефтепродуктов ZC 17 модификаций ZC 17 80/80 и ZC 17 80/150.

Модификации счетчиков жидкости лопастных МКА 3350 Master и МКА 3350, счетчиков нефтепродуктов ZC 17 80/150 применяются только в исполнениях системы АМКУА-К-05-0Y-0Z.

Система, в зависимости от состава канала измерений температуры, обеспечивает измерение температуры нефтепродукта одним из трех способов.

В исполнениях AMКУA-К-0X-0Y-01 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности А по ГОСТ 6651 с выходным сигналом сопротивления и преобразователь измерительный PR модель 5335 (Регистрационный номер 70943-18) с токовым выходным сигналом 4-20 мА.

В исполнениях AMКУA-К-0X-0Y-02 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности АА по ГОСТ 6651 с выходным сигналом сопротивления и преобразователь измерительный PR модель 5335 (Регистрационный номер 70943-18) с токовым выходным сигналом 4-20 мА.

В исполнениях AMКУA-К-0X-0Y-03 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности АА по ГОСТ 6651 с выходным сигналом сопротивления и преобразователь температуры измерительный серии iTEMP TMT111 (Регистрационный номер 57947-19) с токовым выходным сигналом 4-20 мА.

В исполнениях AMКУA-К-0X-0Y-04 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности А по ГОСТ 6651 с выходным сигналом сопротивления и преобразователь измерительный модульный ИПМ 0399 (регистрационный номер 22676-17).

В исполнениях AMКУA-К-0X-0Y-05 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности А по ГОСТ 6651 с выходным сигналом сопротивления и преобразователь измерительный ИП 0304/М3-Н (Регистрационный номер 85515-22).

В исполнениях AMКУA-К-0X-0Y-06 применяются датчик температуры ТСПТ Ex (Регистрационный номер 75208-19) или Метран-2000 (Регистрационный номер 38550-13) класса точности А по ГОСТ 6651 с выходным сигналом сопротивления и преобразователь сопротивление-ток измерительные ПСТ (регистрационный номер 23546-12).

Токовый выходной сигнал 4-20 мА от преобразователей температуры поступает в блок специального контроллера, где преобразуется в значение температуры нефтепродукта.

Блок специального контроллера (БСК) обеспечивает управления процессом отпуска нефтепродукта.

В состав БСК входят:

• - контроллер СТН-3000-РКУм (Регистрационный номер 59781-20) с программным обеспечением, далее - контроллер;

• - GPRS-роутер;

• - источник стабилизированного питания;

• - нормирующие преобразователи, клеммы, реле.

БСК обеспечивает выполнение следующих функций:

• - обмен информацией с панелью оператора (ПОС-10);

• - обмен информацией с пультом управления специальным контроллером;

• - обмен информацией с сервером сбора и передачи данных посредством GPRS-роутера;

• - считывание и обработку результатов измерений от датчика температуры;

• - измерение количества импульсов от счетчика импульсов и их преобразование в значение объема нефтепродукта;

• - вычисление массы нефтепродукта при измерении объема нефтепродукта и введенных в контроллер значениях плотности нефтепродукта и температуры при измерении его плотности;

• - вычисление плотности нефтепродукта для его средней температуры нефтепродукта при наливе;

• - управление процессом отпуска нефтепродукта (прохождение разрешительных процедур до начала отпуска нефтепродукта через систему и запрет на отпуск нефтепродукта по его окончанию);

• - передачу информации на принтер для печати;

• - передачу информации на табло информационное для отображения.

Пульт управления специальным контролером (ПУСК-01) расположен в заправочном модуле на панели управления и обеспечивает выполнение следующих функций:

• - идентификация оператора системы с помощью бесконтактного считывателя карты доступа оператора;

• - отображение информации на показывающем устройстве;

• - ручной ввод с помощью клавиатуры информации в контроллер.

Блок оператора состоит из панели оператора сенсорной (ПОС-10) и принтера.

Панель оператора сенсорная (ПОС-10) предназначена для:

• - отображения заданий на отпуск нефтепродукта;

• - ручного ввода информации в контроллер.

Система регулирования давления предназначена для поддержания постоянного давления при отпуске нефтепродукта.

Средство фильтрации с устройством газоотделения установлено до счетчика жидкости и обеспечивает фильтрацию нефтепродукта и удаление из него газовой фазы.

Трубопроводы с запорной арматурой обеспечивают прохождение нефтепродукта через систему.

При отпуске нефтепродукта из средства заправки в воздушное судно с помощью ПУСК-01 в контроллер вводят плотность нефтепродукта и температуру при измерении плотности нефтепродукта, массу или объем нефтепродукта, необходимые для отпуска в воздушное судно. После прохождения разрешительных процедур и запуска процесса отпуска, нефтепродукт из средства заправки подается через средство фильтрации, оснащенное устройством га-зоотделения, далее через клапан регулятор, счетчик жидкости и раздаточный рукав в воздушное судно. В процессе отпуска нефтепродукта контроллер производит считывание и обработку количества импульсов от счетчика жидкости. Температура нефтепродукта измеряется датчиком температуры и передается в контроллер. Контроллер обеспечивает: обработку результатов измерений от датчика температуры и счетчика жидкости, и вычисление объема и массы нефтепродукта. Кроме того, контроллер производит расчёт среднего значения температуры в процессе налива нефтепродукта.

Система позволяет регистрировать объем, массу, температуру отпущенного нефтепродукта, а также плотность нефтепродукта и температуру нефтепродукта при измерении плотности нефтепродукта, введенные в систему. Система может выдавать управляющие и аварийные сигналы, формировать отчеты и выдавать их на печать.

Измеренная и вычисленная информация может храниться в контроллере в течение не менее 31 суток и может быть передана по сети мобильной связи GPRS.

Электропитание блока специального контроллера БСК осуществляется от бортовой сети автомобильного шасси средства заправки. Электропитание блока оператора БО, пульта управления специальным контроллером ПУСК-01 осуществляется от стабилизированного источника питания постоянного тока в составе БСК.

Блок специального контроллера БСК и блок оператора БО устанавливается внутри кабины средства заправки. Преобразователь температуры устанавливается внутри корпуса блока специального контроллера БСК. Остальные составные части устанавливаются на шасси средства заправки.

Фотографии общего вида системы и ее составных частей представлены на рисунках 1 - 7.

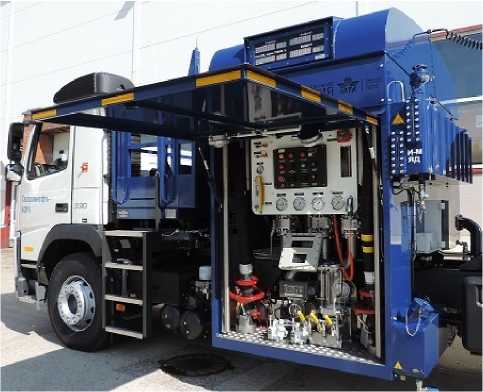

Рисунок 1 - Общий вид системы спереди на средстве заправки

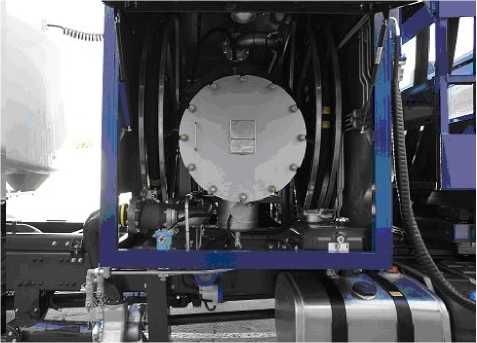

Рисунок 2 - Общий вид системы сзади на средстве заправки

Рисунок 3 - Общий вид составных частей системы (БСК с закрытой защитной крышкой, ПОС-10, принтер) в кабине средства заправки

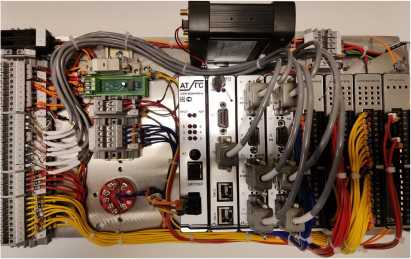

Рисунок 4 - БСК без защитной крышки

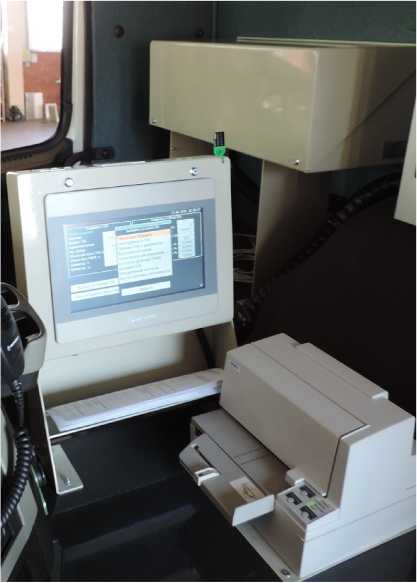

Рисунок 5 - Панель оператора сенсорная

(ПОС-10)

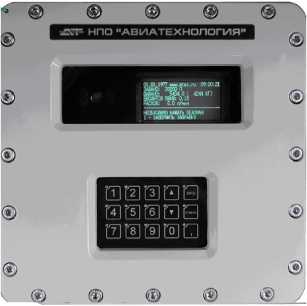

Рисунок 6 - Пульт управления специальным контроллером (ПУСК-01)

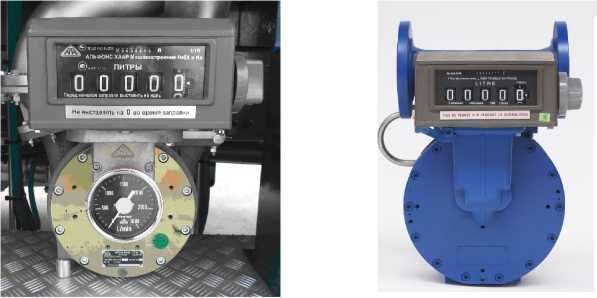

Рисунок 8 - Счетчик нефтепродуктов ZC 17

Рисунок 7 - Счетчик жидкости лопастной МКА (Master)

Места нанесения клейм (наклеек и пломб) на составные части системы изображены на рисунках 9 - 14.

Внешний вид таблички с заводским номером изображен на рисунке 15.

Пломба (1)

Пломба (3)

Пломба (2)

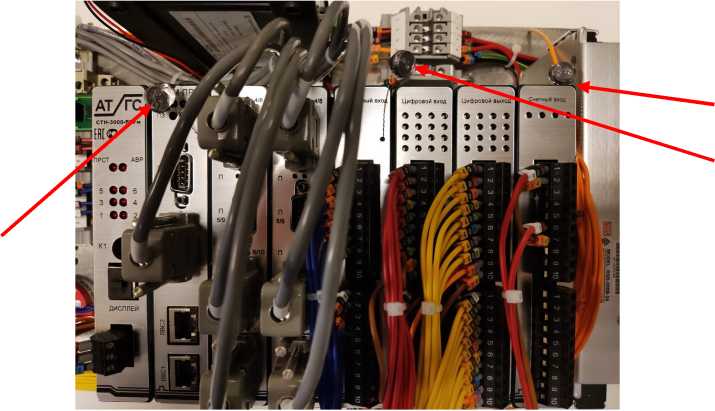

Рисунок 9 - Пломбирование платы центрального процессора контроллера (1), платы аналогового входа (2) и платы импульсного входа (3)

Гж. Altons Haar (ом■

/Л<4      Hamburg (_5.243.42 I

Treibschieberzahler______ 111

Тур: NIKA      Ш Baujahr 20 ■■

I PH АО Vc 3,351_____________     ' J

Пломбы

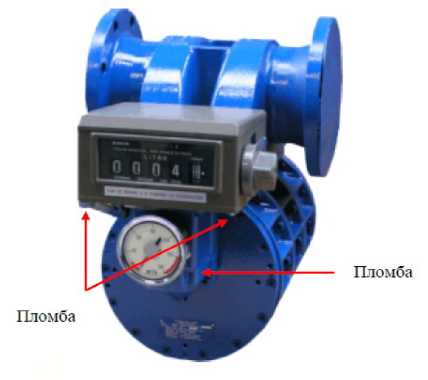

Рисунок 10 - Пломбирование счетчиков жидкости лопастных МКА и МКА Master

Рисунок 11 - Пломбирование счетчиков нефтепродуктов ZC 17

Рисунок 12 - Пломбирование преобразова

телей температуры PR, ПСТ, ИП 0304/М3-Н

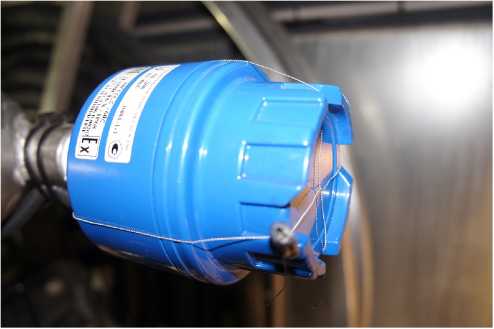

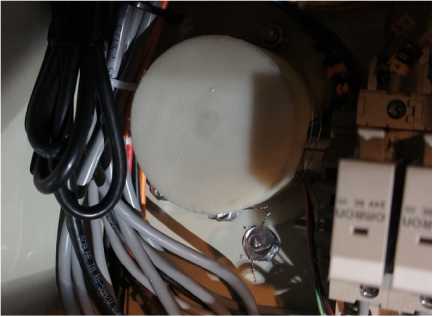

Рисунок 13 - Пломбирование датчика темпера-

туры

Заводской номер

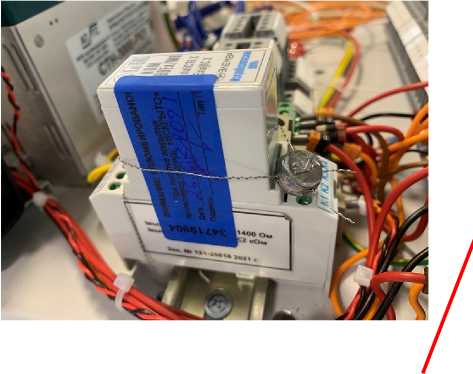

Рисунок 14 - Пломбирование преобразователя измерительного модульного ИПМ 0399

ДАТА ИЗГОТОВЛЕНИЯ:

DATE OF MANUFACTURE:

Таблица 1 - Идентификационные данные системы (контроллера)

Защита ПО системы от непреднамеренных и преднамеренных изменений соответ-

ствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Окончание таблицы 3.

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в пункте 2.4 руководства по эксплуатации АМКУА-К.000.000 РЭ.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ТУ 4213-051-43246467-2021 Системы измерительные АМКУА-К. Технические условия.

Закрытое акционерное общество НПО «Авиатехнология»

(ЗАО НПО «Авиатехнология»)

Адрес: 127550, г. Москва, ул. Прянишникова, д. 19, стр. 1, эт. 2 пом. VI ком. 5

ИНН 7713018211

Тел./факс: +7 (495) 797-4087

E-mail: info@aviatechnology.com

Закрытое акционерное общество НПО «Авиатехнология»

(ЗАО НПО «Авиатехнология»)

Адрес: 127550, г. Москва, ул. Прянишникова, д. 19, стр. 1, эт. 2 пом. VI ком. 5

ИНН 7713018211

Тел./факс: +7 (495) 797-4087

E-mail: info@aviatechnology.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» сентября 2022 г. № 2224

Лист № 1 Регистрационный № 76471-19 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

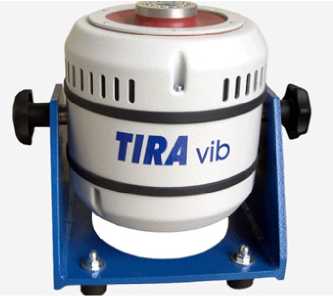

Виброустановки поверочные АТ-9000

Виброустановки поверочные АТ-9000 (далее - виброустановки) предназначены для воспроизведения и измерения параметров вибрации (виброускорения, виброскорости, виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей методом сравнения с эталонным вибропреобразователем.

Принцип работы виброустановок поверочных АТ-9000 основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров этой вибрации при помощи эталонного вибропреобразователя ускорения (акселерометра).

Виброустановки используют метод сравнения с эталонным вибропреобразователем.

Виброустановки поверочные АТ-9000 выпускаются в двух модификациях АТ-9000-Р и АТ-9000-А, отличающихся между собой блоком управления.

Блок управления виброустановки поверочной модификации АТ-9000-Р представляет собой контроллер 9000А производства «The Modal Shop, Inc.», США, предназначенный для поверки и калибровки датчиков вибрации в полуавтоматическом режиме.

Полуавтоматический режим позволяет задавать частоту и уровень вибрации в параметрах виброускорения, виброскорости и виброперемещения.

В блоке управления виброустановкой поверочной модификации АТ-9000-Р задание и поддержание уровня вибрации осуществляется при помощи обратной связи.

Блок управления виброустановки поверочной модификации АТ-9000-Р обеспечивает коррекцию частотной характеристикой эталонного пьезоэлектрического акселерометра.

Блок управления виброустановки поверочной модификации АТ-9000-А представляет собой преобразователь напряжения измерительный аналого-цифровой модульный NI 44хх производства «National Instruments», США, предназначенный для поверки и калибровки датчиков вибрации в автоматическом режиме.

Автоматический режим позволяет предварительно задавать уровни и частоты сигналов виброускорения, виброскорости или виброперемещения для управления работой вибростенда. Блок управления виброустановки поверочной модификации АТ-9000-А имеет программное обеспечение, позволяющее производить коррекцию в соответствии с частотной характеристикой эталонного вибропреобразователя ускорения.

Также данный режим позволяет проводить автоматическую поверку вибрационных стендов и получать их АЧХ, определять коэффициент нелинейных искажений (КНИ) и коэффициент поперечного движения вибростенда.

Виброустановки могут комплектоваться следующими вибростендами и усилителями мощности:

• -   вибростенд 396С10 или 396С11 с усилителем мощности 2100Е21-С производства «The Modal Shop, Inc.», США или усилителем мощности Z200 производства ООО «Альфатех», Россия;

• -   вибростенд 4808 с усилителем мощности 2719 производства «Bruel & Kjaer», Дания, или усилителем мощности Z200 производства ООО «Альфатех», Россия;

• -   вибростенды TV 51140 с усилителем мощности BAA1000 или TV 52120 с усилителем мощности BAA500 производства «TIRA GmbH», Германия или усилителем Z200 производства ООО «Альфатех», Россия;

• -   вибростенд APS 113 с усилителем мощности 2100Е21-С производства «The Modal Shop, Inc.», США или усилителем мощности Z200 производства ООО «Альфатех», Россия.

В качестве эталонного вибропреобразователя ускорения, для контроля воспроизводимых параметров вибрации, в составе виброустановки используются акселерометры пьезоэлектрические 080А200 и 353В17 (рег. № 76591-19) для вибростендов 396С10 и 396С11; акселерометры пьезоэлектрические 353В17, 301А11, 353В03 (рег. № 76591-19) для вибростендов 4808, TV 51140 и TV 52120; акселерометры пьезоэлектрические 301М26 (рег. № 76591-19) и акселерометры 393В04 (рег. № 76059-19) для всех вибростендов, включая APS113. Для поверки бесконтактных датчиков перемещения используется устройство для поверки токовихревых датчиков 9100-MPPA01.

Виброустановки поверочные АТ-9000 соответствуют требованиям Приказа Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Государственная поверочная схема для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения» и могут применяться в качестве рабочего эталона 1-го разряда.

Общий вид блока управления виброустановки поверочной модификации АТ-9000-Р (контроллера 9000А) и место нанесения заводского номера приведены на рисунке 1.

Общий вид блока управления виброустановки поверочной модификации АТ-9000-А (преобразователя напряжения измерительного аналого-цифрового модульного NI 44хх) и место нанесения заводского номера представлены на рисунке 2.

Общий вид вибростендов 396С10, 396С11, 4808, TV 51140, TV 52120, представлен на рисунках 3-4.

Общий вид вибростенда APS 113 представлен на рисунке 5.

Общий вид акселерометров пьезоэлектрических 353В17, 301А11, 301М26, 393В04, 080А200 и 353В03 представлен на рисунке 6.

Пломбирование виброустановок поверочных АТ-9000 не предусмотрено.

Заводской (серийный) номер в виде числового формата, состоящего из арабских цифр, наносится методом печати на маркировочной табличке, расположенной на блоке управления виброустановки.

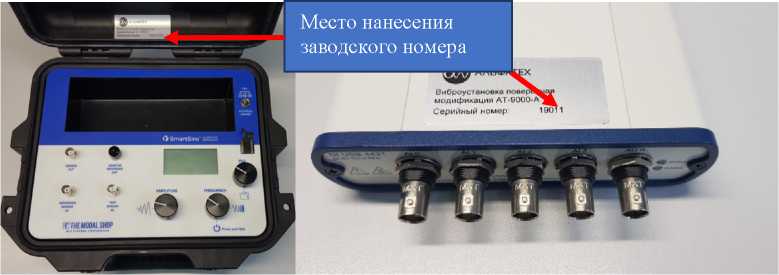

Рисунок 1 - Общий вид блока управления виброустановки поверочной модификации АТ-9000-Р (контроллера 9000А)

396С10, 396С11

Рисунок 2 - Общий вид блока управления виброустановки поверочной модификации АТ-9000-А (преобразователя напряжения измерительного аналого-цифрового модульного NI 44хх)

4808

Рисунок 3 - Общий вид вибростендов 396С10, 396С11, 4808

TV 51140                                TV 52120

Рисунок 4 - Общий вид вибростендов TV 51140 и TV 52120

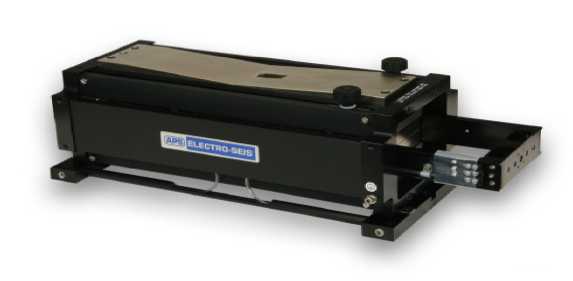

Рисунок 5 - Общий вид вибростенда APS 113

353В17

301М26

080А200

393В04

Рисунок 6 - Общий вид акселерометров пьезоэлектрических 353В17, 301А11, 301М26, 393В04, 080А200 и 353В03

Конструкция виброустановок поверочных АТ-9000-Р обеспечивает ограничение доступа к их программному обеспечению в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений.

Виброустановки поверочные модификации АТ-9000-Р имеют встроенное метрологически значимое программное обеспечение (далее - ПО), предназначенное для коррекции в соответствии с частотной характеристикой эталонного пьезоэлектрического акселерометра и снятия сигнала поверяемого вибропреобразователя, а также отображения действительного значения коэффициента преобразования поверяемого преобразователя на цифровом дисплее блока управления.

Виброустановки поверочные модификации АТ-9000-А имеют автономное ПО АТ-9000, которое по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала. Автономное ПО АТ-9000 не влияет на метрологические характеристики виброустановок.

Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работы виброустановок и процесса измерения.

Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты ПО виброустановок поверочных АТ-9000 от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики виброустановок поверочных АТ-9000 с вибростендами на воздушном подшипнике 396С10 и 396С11

Таблица 3 - Метрологические характеристики виброустановок поверочных АТ-9000 с вибростендом 4808

Таблица 5 - Метрологические характеристики виброустановок поверочных АТ-9000 с вибростендом APS 113

Таблица 6 -Технические характеристики виброустановок поверочных АТ-9000

наносится на руководство по эксплуатации типографским способом.

Таблица 7 - Комплектность виброустановок поверочных АТ-9000

приведены в эксплуатационном документе «Виброустановки поверочные АТ-9000. Руководство по эксплуатации» раздел 6 «Использование по назначению».

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГОСТ ISO 16063-21-2013. Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем;

Технические условия ТУ 4377-003-242344-19.

Общество с ограниченной ответственностью «Альфатех»

(ООО «Альфатех»)

ИНН 9710010659

Адрес: 127495, г. Москва, Долгопрудненское шоссе, дом № 3, Технопарк «Физтехпарк»

Юридический адрес: 125009, г. Москва, Малый Гнездниковский переулок, д. 12, пом. I, ком. 4.

Телефон: 8 (495) 642-49-14

Web-сайт: www.alphatechgroup.ru

E-mail: info@alphatechgroup.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: + 7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» сентября 2022 г. № 2224

Лист № 1 Регистрационный № 68198-17 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ»

Комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ» (далее - комплексы) предназначены для:

• - измерений скорости движения транспортных средств (далее - ТС) в зоне контроля;

• - измерений расстояния до ТС в зоне контроля;

• - измерений углов в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности измерителя скорости комплекса и направлением на ТС в зоне контроля;

• - определения координат места расположения комплекса в плане;

• - фотофиксации ТС в зоне контроля с записью времени фиксации, координат места расположения комплекса и скорости ТС.

В состав комплексов входит измеритель скорости «КРЕЧЕТ-М» (далее - ИС), программное обеспечение (далее - ПО) и дополнительное оборудование: компьютерный модуль (далее - КМ) и монтажно-эксплуатационное оборудование, обеспечивающее монтаж, электропитание, наведение ИС на зону контроля, дополнительную защиту и обзор, подсветку в темное время суток и связь с внешними устройствами.

Комплексы производят измерения скорости и местоположения ТС в зоне контроля, осуществляют анализ траекторий движения ТС, определяют текущее время и координаты места расположения ИС комплексов, фотографируют ТС в зоне контроля и сохраняют данные в энергонезависимой памяти. Все указанные действия производятся в автоматическом режиме и заканчиваются передачей информации на долговременное хранение или выводом на внешние каналы связи для передачи на внешние устройства.

Зоной контроля является область (сектор), ограниченная максимальным расстоянием от ИС до ТС и диапазоном измерений углов на ТС.

Работа комплексов основана на физических принципах радиолокационных измерений. Радиолокационные измерения обеспечивает ИС комплексов, который:

• -  измеряет скорость движения по разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);

• - измеряет расстояние от ИС комплекса до движущихся ТС по разности фаз между сигналами на различных несущих частотах;

• - измеряет углы в горизонтальной и вертикальной плоскостях между нормалью к излучающей поверхности ИС комплекса и направлением на ТС, по разности фаз между сигналами, принятыми пространственно-разнесенными антеннами;

- определяет время фотофиксации по значению национальной шкалы координированного времени UTC (SU), полученному от встроенного в ИС комплекса приемника глобальной спутниковой системы ГЛОНАСС/GPS (с разрядностью до секунды) и измерению интервала времени между фронтом секундного импульса PPS и моментом времени фотографирования;

- определяет координаты места расположения ИС комплекса, полученные от встроенного приемника глобальной спутниковой системы ГЛОНАСС/GPS.

Комплексы выпускаются в двух модификациях, отличающихся метрологически значимой частью ПО, находящейся в ИС.

Конструктивно ИС комплексов выполнен во влагозащищенном и ударопрочном корпусе с элементами крепления. ИС содержит радарный модуль, видеокамеру, приемник глобальной спутниковой системы ГЛОНАСС/GPS. КМ содержит модуль обработки видеокадров с энергонезависимым накопителем данных. Корпус ИС с элементами крепления, защитный радиопрозрачный кожух радарного модуля и КМ могут окрашиваться в цвета по заказу заказчика. На корпусе ИС установлен шильд, содержащий наименование и заводской номер комплекса, торговую марку изготовителя и знак утверждения типа средства измерений. Заводской номер комплексов наносится на шильд, установленный на корпусе ИС, ударным способом в цифровом формате. Нанесение знака поверки на корпус ИС комплексов не предусмотрено. ИС защищен от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления. При выпуске из производства модификации комплексов маркируются следующим образом: «Комплекс измерительный с фотофиксацией «КРЕЧЕТ-СМ» БКЮФ.402222.030» для модификации 1; «Комплекс измерительный с фотофиксацией «КРЕЧЕТ-СМ» БКЮФ.402222.030-02» для модификации 2.

Общий вид ИС комплексов различных модификаций, места пломбирования и нанесения знака утверждения типа представлены на рисунках 1 и 2 соответственно.

Место нанесения знака утверждения типа (на тыльной стороне ИС)

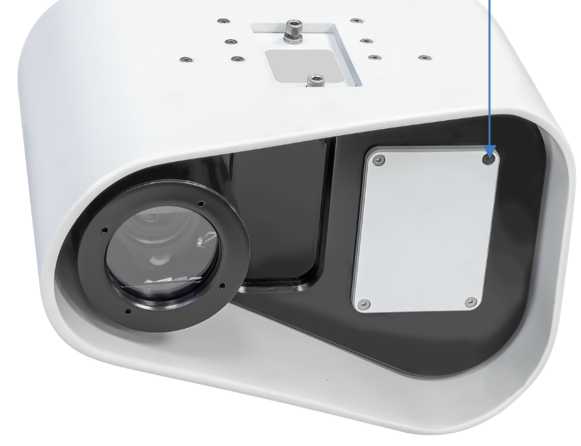

Рисунок 1 - Общий вид ИС комплекса модификации 1

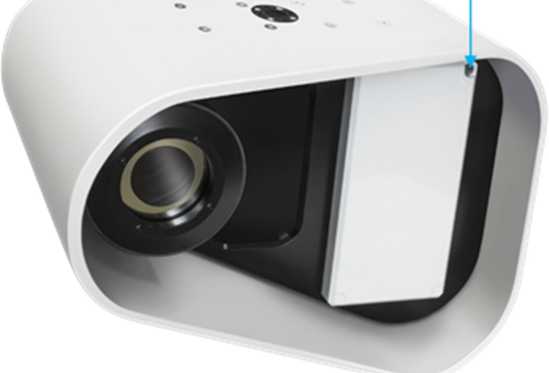

Рисунок 2 - Общий вид ИС комплекса модификации 2

Метрологически значимая часть ПО комплекса находится в ИС. В состав функций, выполняемых метрологически значимой частью ПО комплекса, входят:

• - измерение скорости ТС в зоне контроля;

• - измерение расстояния до ТС;

• - измерение углов на ТС;

• - измерение координат места расположения ИС комплекса;

• - измерение времени фотофиксации.

Уровень защиты ПО комплексов от преднамеренных и непреднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологически значимой части ПО модификации 1

Таблица 2 - Идентификационные данные метрологически значимой части ПО модификации 2

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

фотохимическим способом на шильд, расположенный на корпусе ИС комплекса, а также типографским способом на титульный лист паспорта комплекса.

Таблица 5 - Комплектность комплексов

приведены в пункте 2.2 «Состав и функциональность» документа БКЮФ.402222.030РЭ «Комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ». Руководство по эксплуатации».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

ГОСТ Р 57144-2016 Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования;

Рекомендации МОЗМ МР-91 Измерение скорости транспортных средств радарными приборами;

ГОСТ 8.129-2013 ГСОЕИ. Государственная поверочная схема для средств измерения времени и частоты;

ГОСТ 12.1.006-84 ССБТ. Электромагнитные поля радиочастот. Общие требования безопасности;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

БКЮФ.402222.030ТУ Комплексы измерительные с фотофиксацией «КРЕЧЕТ-СМ» Технические условия.

Общество с ограниченной ответственностью «ОЛЬВИЯ»

(ООО «ОЛЬВИЯ»)

ИНН 7802595490

Юридический адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Почтовый адрес: 194156, Санкт-Петербург, пр. Энгельса, д. 27, корп. 5, лит. А Тел/факс: (812) 326-38-41

E-mail: info@olvia.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Телефон/факс: +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru Уникальный номер в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» сентября 2022 г. № 2224

Лист № 1 Регистрационный № 74890-19 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тепловизоры инфракрасные DT-870, DT-9868

Тепловизоры инфракрасные DT-870, DT-9868 (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее.

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры инфракрасные моделей DT-870, DT-9868 отличаются друг от друга по техническим и метрологическим характеристикам. Тепловизоры модели DT-9868 имеют 2 модификации (DT-9868 и DT-9868S), различающиеся диапазоном измерений температуры.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д.

В тепловизорах DT-9868, DT-9868S запись измерительной информации производится на съемную карту памяти типа microSD и может передаваться на персональный компьютер посредством прямого подключения к USB-порту.

В тепловизорах DT-870 измерительная информация может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB-порту на персональный компьютер, а также при помощи беспроводной передачи данных Bluetooth на персональный компьютер или мобильное устройство с операционными системами iOS и Android. Для передачи результатов измерений на мобильное устройство и их последующего анализа и составления отчетов используется программное приложение «Thermview+».

Фотографии общего вида тепловизоров инфракрасных DT-870, DT-9868 приведены на рисунке 1.

Место нанесения заводского номера

DT-870

DT-9868 (DT-9868S)

Рисунок 1 - Общий вид тепловизоров инфракрасных DT-870, DT-9868

Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных DT-870 наносится в виде наклейки на корпусе тепловизора. Заводской номер тепловизоров инфракрасных DT-9868 наносится в виде наклейки внутри батарейного отсека. Конструкция тепловизоров не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО тепловизоров приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные встроенной части ПО тепловизоров DT-870

Таблица 2 - Идентификационные данные встроенной части ПО тепловизоров DT-9868, DT-9868S

Автономное программное обеспечение тепловизоров DT-870 «Thermview+» находится в свободном доступе для скачивания и устанавливается только на мобильное устройство и предназначено для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.

Метрологические и технические характеристики тепловизоров приведены в таблицах

3-4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом.

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в Разделе 6 Руководства по эксплуатации.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

Стандарт предприятия на тепловизоры инфракрасные DT-870,  DT-9868,

разработанный фирмой «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР.

Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР

Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili, Nanshan, Shenzhen, China P.C. 518108

Телефон: (86-755) 27353188

Факс: (86-755) 27652253/27653699

E-mail: cemyj m@cem-instruments. com/cemyj m@cem-meter. com. cn

W eb-сайт: www.cem-instruments. com/www.cem-meter.com. cn

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66. E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер в реестре аккредитованных лиц № 30004-13.
