№2361 от 03.11.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30293
О переоформлении свидетельства об утверждении типа средства измерений № 46474 "Калибраторы процессов документирующие Fluke 753 и Fluke 754" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
№ 2361
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 46474 «Калибраторы процессов, документирующие Fluke 753 и Fluke 754» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НХ ИМПОРТ» б/д приказываю:
-
1. Внести изменения в описание типа на калибраторы процессов документирующие Fluke 753 и Fluke 754, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 49876-12, изложив его в новой редакции согласно приложению, к настоящему приказу. Установить поверку по документу МП 206.1-245-2017 «Калибраторы процессов, документирующие Fluke 753 и Fluke 754». Методика поверки», утвержденному ФГУП «ВНИИМС» 20.09.2017 г.
-
2. Переоформить свидетельство об утверждении типа № 46474 «Калибраторы процессов, документирующие Fluke 753 и Fluke 754», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 49876-12, в связи с внесением изменений в методику поверку.
-
3. Распространить действие документа на поверку МП 206.1-245-2017 «Калибраторы процессов, документирующие Fluke 753 и Fluke 754». Методика поверки» на калибраторы процессов документирующие Fluke 753 и Fluke 754 вновь выпускаемые и находящиеся в эксплуатации (в соответствии с Заключением о целесообразности внесения изменений в методику поверки МП 49876-12 от 19.11.2012).
-
4. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
-
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
(БЕДГНИЯ (3 СЕРТИФИКАТЕ ЭГ1
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.П.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» ноября 2017 г. №2361
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕРЕНИЙ
Калибраторы процессов документирующие Fluke 753 и Fluke 754
Назначение средства измерений
Калибраторы процессов документирующие Fluke 753 и Fluke 754 (далее - калибраторы) предназначены для измерений и воспроизведения напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов. Калибраторы позволяют также имитировать или измерять выходные электрические сигналы датчиков давления и температуры (в комплект калибраторов не входят), задавая или измеряя электрические величины, в которые датчики преобразуют температуру и давление.
Описание средства измерений
Конструктивно калибратор выполнен в ударопрочном пылезащитном корпусе и представляет собой портативный, питающийся как от аккумулятора так и от блока питания, цифровой прибор. Калибраторы выпускаются в виде двух моделей Fluke 753 и Fluke 754, которые отличаются друг от друга тем, что у модели Fluke 754 имеется встроенный интерфейс HART®. Метрологические характеристики моделей Fluke 753 и Fluke 754 идентичны.
Принцип действия калибраторов основан на преобразовании входных сигналов в цифровую форму быстродействующим АЦП и генерацией задаваемых сигналов с помощью ЦАП.
На передней панели калибраторов расположены: три двухпроводных разъёма, жидкокристаллический дисплей, кнопки включения/отключения питания, переключения режимов работы, подсветки дисплея, клавиши управления, разъём для термопары.
Калибраторы могут использоваться в качестве мультиметра, источника питания для внешних устройств, устроенных по принципу токовой петли, и для калибровки средств измерений постоянного напряжения, постоянного тока, электрического сопротивления, частоты переменного тока, имитаторов датчиков температуры и давления.
В калибраторах имеется возможность загрузки заданий, созданных с помощью специализированного программного обеспечения, и документирования результатов проведённых работ. Связь с внешним компьютером и измерительным оборудованием осуществляется с помощью набора интерфейсов.

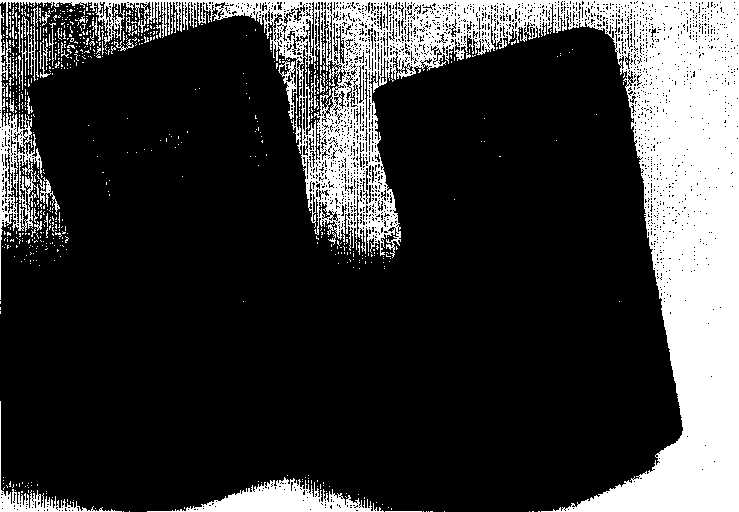

Общий вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа представлено на рисунке 2.
Fluke 753 Fluke 754
Рисунок 1 - Общий вид калибраторов, стрелкой показано место нанесения
знака утверждения типа
Программное обеспечение
В калибраторах используется программное обеспечение, управляющее режимами работы и настройками калибраторов.
Идентификационные данные ПО приведены в таблице 1.
ПО проборов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Без названия |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Основные метрологические и технические характеристики калибраторов приведены в таблицах 2-12.
Таблица 2 - Напряжениепостоянного тока
|
Диапазон, В |
Разрешение, мкВ |
Пределы допускаемой абсолютной основной погрешности |
Пределы допускаемой абсолютной дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °C |
|
Измерение | |||
|
от -0,1 до 0,1 |
1 |
±(0,0002 U+0,005 мВ) |
±(0,00001 U+1 мкВ) |
|
от -3 до 3 |
10 |
±(0,0002 U+0,00005 В) |
±(0,00001 U+0,000002 от верхней границы диапазона) |
|
от -30 до 30 |
100 |
±(0,0002 U+0,005 В) | |
|
от -300 до 300 |
10000 |
±(0,0005 U+0,05 В) | |
|
Воспроизведение | |||
|
от -0,1 до 0,1 |
1 |
±(0,0001 U+0,005 мВ) |
±(0,00001 U+0,00001 от верхней границы диапазона) |
|
от -1 до 1 |
10 |
±(0,0001 U+0,00005 В) | |
|
от -15 до 15 |
100 |
±(0,0001 U+0,0005 В) | |
|
Примечание: U - показания калибратора | |||
Таблица 3 - Сила постоянного тока
|
Диапазон, мА |
Разрешение, мкА |
Пределы допускаемой абсолютной основной погрешности |
Пределы допускаемой абсолютной дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °C |
|
Измерение | |||
|
от -30 до 30 |
1 |
±(0,0001-1+5 мкА) |
±3 % от основной погрешности на 1 °C |
|
от-100 до 100 |
10 |
±(0,0001 1+20 мкА) | |
|
Воспроизведение | |||
|
от -0,1 до 22 |
1 |
±(0,0001 1+3 мкА) |
±3 % от основной погрешности на 1 °C |
|
Примечание: I - показания калибратора | |||
Таблица 4 - Электрическое сопротивление
|
Диапазон, Ом |
Разрешение, Ом |
Пределы допускаемой абсолютной основной погрешности |
Пределы допускаемой абсолютной дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °C |
|
Измерение | |||
|
от Одо 10 |
0,001 |
±(0,0005 R+0,05 Ом) |
±3 % от основной погрешности на 1 °C |
|
от 0 до 100 |
0,01 |
±(0,0005R+0,05 Ом) | |
|
от 0 до 1000 |
0,1 |
±(0,0005 R+0,5 Ом) | |
|
от 0 до 10000 |
1,0 |
±(0,001 R+10,0 Ом) | |
|
Воспроизведение | |||
|
отО до 10 |
0,001 |
±(0,0001-R+0,01 Ом) |
±(0,0001 R+0,0002 от верхней границы диапазона на 1 °C) |
|
от 0 до 100 |
0,01 |
±(0,0001 R+0,02 Ом) | |
|
от Одо 1000 |
0,1 |
±(0,0002-R+0,2 Ом) | |
|
от Одо 10000 |
1,0 |
±(0,0002-R+3,0 Ом) | |
|
Примечание: R - показания калибратора | |||
Таблица 5 - Измерение частоты
|
Диапазон, Гц |
Разрешение, Гц |
Пределы допускаемой абсолютной основной погрешности, Гц |
|
от 1 до 110 |
0,001 |
±0,05 |
|
от 110,1 до 1100 |
0,01 |
±0,5 |
|
от 1101 до 11000 |
0,1 |
±5,0 |
|
от 11010 до 50000 |
1,0 |
±50,0 |
Таблица 6 - Воспроизведение частоты
|
Диапазон, Гц |
Форма сигнала |
Пределы допускаемой абсолютной основной погрешности, Гц |
|
от 0,1 до 10,99 |
синусоида |
±0,01 |
|
от 0,01 до 10,99 |
меандр |
±0,01 |
|
от 11 до 109,99 |
синусоида и меандр |
±0,1 |
|
от 110 до 1099,9 |
синусоида и меандр |
±0,1 |
|
от 1100 до 21,999 |
синусоида и меандр |
±2,0 |
|
от 22000 до 50000 |
синусоида и меандр |
±5,0 |
Таблица 7 - Измерение напряжения переменного тока
|
Диапазон, В |
Разрешение, В |
Пределы допускаемой абсолютной основной погрешности |
Пределы допускаемой абсолютной дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °C |
|
от 0 до 3 |
0,001 |
±(0,005 U+0,002 В) |
±5 % от основной погрешности на 1 °C |
|
от 0 до 30 |
0,01 |
±(0,005 U+0,02 В) | |
|
от 0 до 300 |
0,1 |
±(0,005 U+0,2 В) | |
|
Примечание:
| |||
|
Таблица 8 - Изме] |
рение температуры с помощью термопары | |
|
Тип термопары |
Диапазон, °C |
Пределы допускаемой абсолютной погрешности измерений температуры (без учёта погрешности термопреобразователей), °C |
|
1 |
2 |
3 |
|
Е |
от -250 до -200 включ. |
±1,3 |
|
св. -200 до -100 включ. |
±0,5 | |
|
св. -100 до +600 включ. |
±0,3 | |
|
св. +600 до +1000 включ. |
±0,4 | |
|
N |
от -200 до -100 включ. |
±1,0 |
|
св. -100 до +900 включ. |
±0,5 | |
|
св. +900 до +1300 включ. |
±0,6 | |
|
J |
от -210 до -100 включ. |
±0,6 |
|
св. -100 до +800 включ. |
±0,3 | |
|
св. +800 до +1200 включ. |
±0,5 | |
|
К |
от -200 до -100 включ. |
±0,7 |
|
св. -100 до +400 включ. |
±0,3 | |
|
св. +400 до +1200 включ. |
±0,5 | |
|
св. +1200 до +1372 включ. |
±0,7 | |
|
1 |
2 |
3 |
|
т |
от -250 до -200 включ. |
±1,7 |
|
св. -200 до 0 включ. |
±0,6 | |
|
св. 0 до +400 включ. |
±0,3 | |
|
в |
от +600 до +800 включ. |
±1,3 |
|
св. +800 до +1000 включ. |
±1,0 | |
|
св. +1000 до +1820 включ. |
±0,9 | |
|
R |
от -20 до 0 включ. |
±2,3 |
|
св. 0 до +100 включ. |
±1,5 | |
|
св. +100 до +1767 включ. |
±1,0 | |
|
S |
от -20 до 0 включ. |
±2,3 |
|
св. 0 до +200 включ. |
±1,5 | |
|
св. +200 до +1400 включ. |
±0,9 | |
|
св. +1400 до +1767 включ. |
±1,1 | |
|
С (W5Re/W26Re) |
от 0 до +800 включ. |
±0,6 |
|
св. +800 до +1200 включ. |
±0,8 | |
|
св. +1200 до +1800 включ. |
±1,1 | |
|
св. +1800 до +2316 включ. |
±2,0 | |
|
ВР |
от 0 до +1000 включ. |
±1,0 |
|
св. +1000 до +2000 включ. |
±1,6 | |
|
св. +2000 до +2500 включ. |
±2,0 | |
|
и |
от -200 до 0 включ. |
±0,6 |
|
св. 0 до +600 включ. |
±0,3 | |
|
L |
от -200 до -100 включ. |
±0,6 |
|
св. -100 до +800 включ. |
±0,3 | |
|
св. +800 до +900 включ. |
±0,5 | |
|
ХК |
от -200 до +300 включ. |
±0,2 |
|
св. +300 до +800 включ. |
±0,4 | |
|
Примечание:
| ||
Таблица 9 - Воспроизведение (имитация) температуры термопары
|
Тип термопары |
Диапазон, °C |
Пределы допускаемой абсолютной погрешности воспроизведения (имитация) температуры (без учёта погрешности термопреобразователей), °C |
|
1 |
2 |
3 |
|
Е |
от -250 до -200 включ. |
±0,6 |
|
св. -200 до -100 включ. |
±0,3 | |
|
св. -100 до +600 включ. |
±0,3 | |
|
св. +600 до +1000 включ. |
±0,2 | |
|
N |
от -200 до -100 включ. |
±0,6 |
|
св. -100 до +900 включ. |
±0,5 | |
|
св. +900 до +1300 включ. |
±0,3 | |
|
J |
от -210 до -100 включ. |
±0,3 |
|
св. -100 до +800 включ. |
±0,2 | |
|
св. +800 до +1200 включ. |
±0,3 |
|
1 |
2 |
3 |
|
к |
от -200 до -100 включ. |
±0,4 |
|
св. -100 до +400 включ. |
±0,3 | |
|
св. +400 до +1200 включ. |
±0,3 | |
|
св. +1200 до +1372 включ. |
±0,3 | |
|
т |
от -250 до -200 включ. |
±0,9 |
|
св. -200 до 0 включ. |
±0,4 | |
|
св. 0 до +400 включ. |
±0,3 | |
|
в |
от +600 до +800 включ. |
±1,0 |
|
св. +800 до +1000 включ. |
±0,8 | |
|
св. +1000 до +1820 включ. |
±0,8 | |
|
R |
от -20 до 0 включ. |
±1,2 |
|
св. 0 до +100 включ. |
±1,1 | |
|
св. +100 до +1767 включ. |
±0,9 | |
|
S |
от -20 до 0 включ. |
±1,2 |
|
св. 0 до +200 включ. |
±1,1 | |
|
св. +200 до +1400 включ. |
±0,9 | |
|
св. +1400 до +1767 включ. |
±1,0 | |
|
С (W5Re/W26Re) |
от 0 до +800 включ. |
±0,6 |
|
св. +800 до +1200 включ. |
±0,7 | |
|
св. +1200 до +1800 включ. |
±0,9 | |
|
св. +1800 до +2316 включ. |
±1,3 | |
|
ВР |
от 0 до +1000 включ. |
±0,4 |
|
св. +1000 до +2000 включ. |
±0,6 | |
|
св. +2000 до +2500 включ. |
±0,8 | |
|
и |
от -200 до 0 включ. |
±0,4 |
|
св. 0 до +600 включ. |
±0,3 | |
|
L |
от -200 до -100 включ. |
±0,3 |
|
св. -100 до +800 включ. |
±0,2 | |
|
св. +800 до +900 включ. |
±0,2 | |
|
ХК |
от -200 до +300 включ. |
±0,2 |
|
св. +300 до +800 включ. |
±0,3 | |
|
Примечание:
| ||
Таблица 10 - Измерение температуры с помощью термометров сопротивления
|
Тип термометра |
Диапазон, °C |
Пределы допускаемой абсолютной погрешности измерений температуры (без учёта погрешности датчиков), °C |
|
1 |
2 |
3 |
|
100 Ом Pt(385) |
от -200 до +100 включ. |
±0,07 |
|
св. +100 до +800 включ. |
±(0,0002-С+0,05 °C) | |
|
200 Ом Pt(385) |
от -200 до +100 включ. |
±0,07 |
|
св. +100 до +630 включ. |
±(0,0002-С+0,05 °C) | |
|
500 Ом Pt(385) |
от -200 до +100 включ. |
±0,07 |
|
св. +100 до +630 включ. |
±(0,0002-С+0,05 °C) | |
|
1000 Ом Pt(385) |
от -200 до +100 включ. |
±0,07 |
|
св. +100 до +630 включ. |
±(0,0002-С+0,05 °C) |
|
1 |
2 |
3 |
|
100 Ом Pt(3916) |
от -200 до +100 включ. |
±0,07 |
|
св. +100 до +630 включ. |
±(0,0002-С+0,05 °C) | |
|
100 Ом Pt(3926) |
от -200 до +100 включ. |
±0,08 |
|
св. +100 до +630 включ. |
±(0,0002-С+0,06 °C) | |
|
10 Ом Си(427) |
от-100 до+260 |
±0,2 |
|
120 Ом Ni(672) |
от +80 до +260 |
±0,1 |
|
Примечания
| ||
Таблица 11 - Воспроизведение (имитация) температуры термометров сопротивления
|
Тип термометра |
Диапазон, °C |
Пределы допускаемой абсолютной погрешности измерений температуры (без учёта погрешности датчиков), °C |
|
100 Ом Pt(385) |
от -200 до +100 включ. |
±0,05 |
|
св. +100 до +800 включ. |
±(0,000125 -С+0,04 °C) | |
|
200 Ом Pt(385) |
от -200 до +100 включ. |
±0,06 |
|
св. +100 до +630 включ. |
±(0,00017-С+0,05 °C) | |
|
500 Ом Pt(385) |
от -200 до +100 включ. |
±0,06 |
|
св. +100 до +630 включ. |
±(0,00017-С+0,05 °C) | |
|
1000 Ом Pt(385) |
от -200 до +100 включ. |
±0,06 |
|
св. +100 до +630 включ. |
±(0,00017 С+0,05 °C) | |
|
100 Ом Pt(3916) |
от -200 до +100 включ. |
±0,05 |
|
св. +100 до +630 включ. |
±(0,000125-С+0,04 °C) | |
|
100 Ом Pt(3926) |
от -200 до +100 включ. |
±0,05 |
|
св. +100 до +630 включ. |
±(0,000125-С+0,04 °C) | |
|
10 Ом Си(427) |
от -100 до +260 |
±0,2 |
|
120 OMNi(672) |
от +80 до +260 |
±0,04 |
|
Примечания
| ||
Таблица 12 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
1 |
2 |
|
Нормальные условия применения:
|
от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
|
Подача питания на внешнюю цепь (мощность контура), В |
26±2,6 (разомкнутая цепь) минимум 18 при токе 22 мА |
|
1 |
2 |
|
Габаритные размеры, мм, не более
-длина |
63,35 136,37 244,96 |
|
Масса (включая элемент питания), кг, не более |
1,230 |
|
Условия эксплуатации:
|
от -10 до +50 45 от 84,0 до 106,7 |
Знак утверждения типа
наносится в виде наклейки на боковую часть корпуса калибраторов в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Таблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Калибратор |
Fluke 753 или Fluke 754 |
1 шт. |
|
Элемент питания со встроенным зарядным устройством и встроенным устройством электропитания |
1 шт. | |
|
Тестовые датчики |
ТР220-1 |
3 компл. |
|
Промышленные тестовые датчики 75х с наращиваемыми наконечниками |
3 компл. | |
|
Комплект зажимов типа "крокодил" (с увеличенными зубцами) |
3 шт. | |
|
Набор держателей (красный и черный) |
АС280 |
2 шт. |
|
Регулируемый быстросъемный ремешок |
1 шт. | |
|
Перемычка для подключений термометров сопротивления трёхпроводным способом |
1 шт. | |
|
USB-кабель |
1 шт. | |
|
Кабель передачи данных |
HART (754) |
1 шт. |
|
Колпачок для защиты входа термопары |
1 пгг. | |
|
Мягкий футляр |
1 шт. | |
|
Компакт-диск с коммуникационным ПО |
1 шт. | |
|
Компакт-диск с руководством пользователя на нескольких языках |
1 шт. | |
|
Руководство пользователя |
1 экз. | |
|
Методика поверки |
МП 206.1-245-2017 |
1 экз. |
Поверка
осуществляется по документу МП 206.1-245-2017 «Калибраторы процессов документирующие Fluke 753 и Fluke 754. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.09.2017 г.
Основные средства поверки:
-
- частотомер электронно-счётный Agilent 53131А (регистрационный номер в Федеральном информационном фонде № 26211-03);
-
- калибратор многофункциональный Fluke 5520А (регистрационный номер в Федеральном информационном фонде № 51160-12);
-
- мера электрического сопротивления постоянного тока многозначная Р3026-2 (регистрационный номер в Федеральном информационном фонде № 8478-04);
-
- мультиметр Agilent 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03);
-
- генератор сигналов произвольной формы Agilent 33220А (регистрационный номер в Федеральном информационном фонде № 32993-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к калибраторам процессов документирующим Fluke 753 и Fluke 754
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые, напряжения, тока, сопротивления. Общие технические условия и методы испытаний
Документация фирмы-изготовителя.
Изготовитель
Fluke Corporation, США
Адрес: 6920 Seaway Blvd Everett, WA 98203, USA
Заявитель
Общество с ограниченной ответственностью «НХ ИМПОРТ» (ООО «НХ ИМПОРТ»)
Адрес: 125167, г. Москва, Скаковая, д. 36, стр.З
Телефон: +7 (495) 669-77-51
Web-сайт: www.noblehouse.ru
E-mail: info® noblehouse.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
