МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ23 января 2020 г. № ?5
Москва
О переоформлении свидетельства об утверяедении типа средства измерений № 59509 «Расходомеры ультразвуковые LEFM 280Ci» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Спецэлектропривод» от 13 декабря 2019 г. № 04 и № 05, приказываю:
-
1. Внести изменения в описание типа на расходомеры ультразвуковые LEFM 280Ci, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 61332-15, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу МП 1031-1-2019 «ГСП. Расходомеры ультразвуковые LEFM 280Ci. Методика поверки», утвержденному ФГУП «ВНИИР» 15 октября 2019 г., и распространить действие документа на расходомеры ультразвуковые LEFM 280Ci, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 59509 «Расходомеры ультразвуковые LEFM 280Ci», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61332-15, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
( Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 05.11.2019 до 06.11.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» января 2020 г. № 75
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры ультразвуковые LEFM 280Ci Назначение средства измеренийРасходомеры ультразвуковые LEFM 280Ci предназначены для измерений объемного расхода и объема жидкости, в частности нефти, высоковязкой нефти, нефтепродуктов, жидкой углеводородной смеси, в том числе при низких числах Рейнольдса.
Описание средства измеренийПринцип действия расходомеров ультразвуковых LEFM 280Ci основан на измерении времени прохождения ультразвуковых импульсов в движущейся среде по направлению движения и против него в зависимости от скорости среды. Разность времени прохождения пропорциональна средней скорости движения среды. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых преобразователей, по сечению трубопровода, определяется объемный расход.
Расходомеры ультразвуковые LEFM 280Ci состоят из следующих составных частей:
-
- корпуса первичного преобразователя расхода (1111Р), который представляет собой специально спроектированную секцию трубы с двумя блоками ультразвуковых преобразователей (в каждом блоке по 4 пары первичных акустических преобразователей) формирующих акустические лучи, и температурный датчик;
-
- трансмиттера, состоящего из электронного блока обработки акустических данных с отсчетным устройством (индикатор), который закреплен с наружной стороны корпуса 11Р или установлен в отдельном шкафу.
Расходомеры ультразвуковые LEFM 280Ci изготавливаются в компактном и раздельном исполнениях.
Расходомеры ультразвуковые LEFM 280Ci присоединяются к трубопроводу с помощью фланцев. В средней части корпуса расходомера ультразвукового LEFM 280Ci в двух ортогональных плоскостях и под углом 45° к его продольной оси расположены два блока ультразвуковых преобразователей. Каждый блок ультразвуковых преобразователей состоит из четырех пар первичных акустических преобразователей (1А1), которые поочередно передают и принимают ультразвуковые импульсы.
Трансмиттер формирует необходимые команды для работы 1А1, обрабатывает результаты измерений и генерирует выходные сигналы.
Трансмиттер оснащен:
-
- двумя интерфейсами RS485 для вывода по протоколу Modbus информации с результатами измерений и сигналов диагностики расходомера;
-
- инфракрасным портом Pocket PC;
-
- входом для аналогового сигнала 4-20 мА;
-
- выходом для аналогового сигнала 4-20 мА;
-
- двумя импульсными выходными каналами, выбираемыми как 0-5 В или 0-12 В; непрерывная работа каналов A и B с циклом загрузки 50/50; программируемый К-фактор.
Канал B можно запрограммировать как несовпадающий по фазе с каналом A на 90° или как указывающую направление потока величину напряжения (высокое напряжение = прямой поток).
Трансмиттер имеет двухстрочный дисплей, по 16 знаков в строке, высотой 6 мм, обеспечивающий индикацию параметров потока, включая текущий расход, объем, данные аналоговых входов, аварийную сигнализацию, обнаружение неисправностей и акустическую диагностическую информацию.
Расходомеры ультразвуковые LEFM 280Ci могут быть оборудованы опцией продувки портов ультразвуковых датчиков от эксплуатационных загрязнений. В качестве агента продувки может использоваться газообразный азот, сжатый воздух, дизельное топливо. В номере модели опция продувки обозначается заказным кодом «-P». Процедура продувки не оказывает влияния на метрологические характеристики расходомера. Подробное описание процедуры продувки указано в эксплуатационном документе «Расходомеры ультразвуковые LEFM 280Ci. Руководство по эксплуатации».
Расходомеры могут выпускаться в исполнении с ударопрочным корпусом NextGen.
На рисунке 1 приведен общий вид расходомеров ультразвуковых LEFM 280Ci.

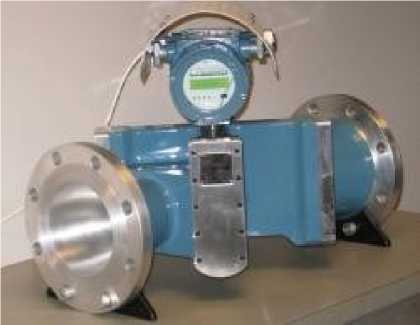

LEFM 280Ci (Ду=150 мм)

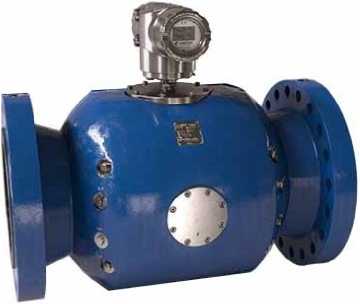

LEFM 280Ci (Ду=400 мм)

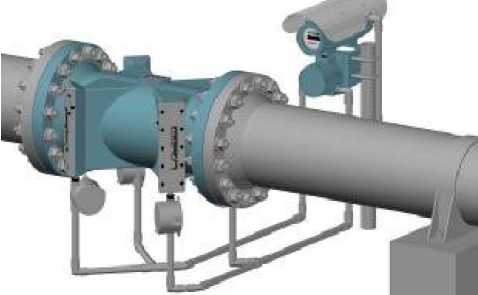

Компактное исполнение расходомера ультразвукового LEFM280Ci

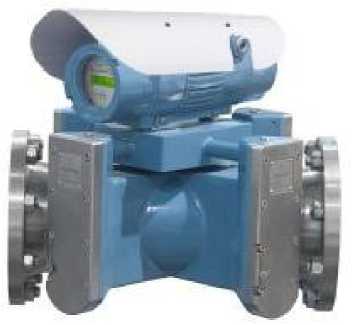

Раздельное исполнение расходомера ультразвукового LEFM 280Ci
в ударопрочном корпусе NextGen
Рисунок 1 - Общий вид расходомеров ультразвуковых LEFM 280Ci.
Для защиты расходомера от несанкционированного доступа в местах, указанных на рисунках 2 и 3 размещают пломбы с оттиском клейма поверителя.

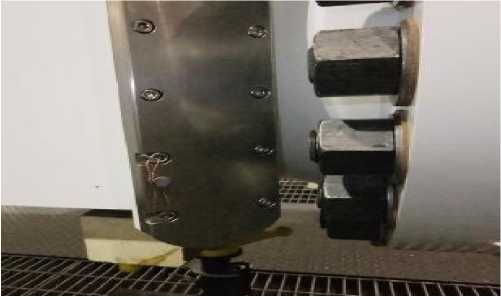

Рисунок 2 - Места пломбировки блоков ПАП на корпусе расходомера ультразвукового LEFM 280Ci

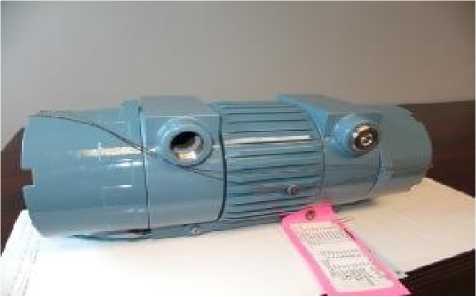

Рисунок 3 - Место пломбировки трансмиттера расходомера ультразвукового LEFM 280Ci
расходомеров является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
Идентификационные параметры программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
9A-101A639 |
9A-101A639 |
|
Номер версии (идентификационный номер) ПО |
08.03.01 |
08.02.03 |
|
Цифровой идентификатор ПО |
5210 |
923A |
|
Другие идентификационные данные |
CTFM Embedded Software |
CTFM Embedded Software |
|
Примечания
| ||
Уровень защиты ПО расходомеров ультразвуковых LEFM 280Ci от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция расходомеров исключает возможность несанкционированного влияния на ПО уровнемеров и измерительную информацию, включая механическое опломбирование.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр (DN), мм (дюйм) |
от 100 до 900 (от 4 до 36) |
|
Максимальный объемный расход, м3/ч |
приведен в таблице 3 |
|
Динамический диапазон измерения объемного расхода |
15:1 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объемного расхода и объема, % |
± 0,15 |
Таблица 3 - Метрологические и технические характеристики расходомеров при стандартном динамическом диапазоне (15:1), зависящие от типоразмера
|
DN, мм (дюйм) |
Максимальный объемный расход, м3/ч |
Номинальное значение коэффициента преобразования, имп/м3 |
Габаритные размеры |
Масса, кг, не более | ||
|
длина, мм, не более |
ширина, мм, не более |
высота, мм, не более | ||||
|
100 (4) |
325 |
12600 |
641 |
452 |
529 |
211 |
|
150 (6) |
740 |
6300 |
787 |
452 |
592 |
381 |
|
200 (8) |
1290 |
3150 |
914 |
483 |
668 |
605 |
|
250 (10) |
2030 |
2200 |
1048 |
584 |
741 |
948 |
|
300 (l2) |
3070 |
1570 |
1156 |
673 |
785 |
1391 |
|
350(l4) |
3750 |
1000 |
1219 |
749 |
875 |
1764 |
|
400(16) |
4560 |
940 |
1289 |
705 |
945 |
2315 |
|
450 (18) |
6500 |
630 |
1372 |
914 |
1013 |
2990 |
|
500 (20) |
7900 |
530 |
1480 |
984 |
1073 |
3723 |
|
600 (24) |
11500 |
380 |
1683 |
1168 |
1214 |
5758 |
|
650(26) |
13900 |
280 |
1790 |
1235 |
1297 |
6890 |
|
700 (28) |
16200 |
240 |
1910 |
1264 |
1346 |
7560 |
|
750 (30) |
18700 |
220 |
2010 |
1156 |
1437 |
8640 |
|
800 (32) |
21300 |
185 |
2096 |
1234 |
1510 |
8950 |
|
850 (34) |
24200 |
165 |
2165 |
1298 |
1587 |
9670 |
|
900 (36) |
27200 |
145 |
2285 |
1343 |
1657 |
10730 |
Таблица 4 - Метрологические характеристики расходомеров при расширенных динамических диапазонах измерения расхода
|
Динамический диапазон |
20 : 1 |
30 : 1 |
50 : 1 | ||||
|
DN, мм (дюйм) |
Qмакс, м3/ч |
Пределы допускаемой относительной погрешности, % |
Qмин , м3/ч |
Пределы допускаемой относительной погрешности, % |
Qмин , м3/ч |
Пределы допускаемой относительной погрешности, % |
Qмин, м3/ч |
|
100 (4) |
325 |
± 0,2 |
33 |
± 0,3 |
11 |
± 0,5 |
7 |
|
150 (6) |
740 |
± 0,2 |
74 |
± 0,3 |
25 |
± 0,5 |
15 |
|
200 (8) |
1290 |
± 0,2 |
129 |
± 0,3 |
43 |
± 0,5 |
26 |
|
250 (10) |
2030 |
± 0,2 |
203 |
± 0,3 |
68 |
± 0,5 |
41 |
|
300 (12) |
3070 |
± 0,2 |
307 |
± 0,3 |
102 |
± 0,5 |
61 |
|
350 (14) |
3750 |
± 0,2 |
375 |
± 0,3 |
125 |
± 0,5 |
75 |
|
400 (16) |
4560 |
± 0,2 |
456 |
± 0,3 |
152 |
± 0,5 |
91 |
|
450 (18) |
6500 |
± 0,2 |
650 |
± 0,3 |
217 |
± 0,5 |
130 |
|
500 (20) |
7900 |
± 0,2 |
790 |
± 0,3 |
263 |
± 0,5 |
158 |
|
600 (24) |
11500 |
± 0,2 |
1150 |
± 0,3 |
383 |
± 0,5 |
230 |
|
Примечание: применимо только для потока с характеристикой чисел Рейнольдса выше 10000 и для типоразмеров от DN 100 до DN 600. | |||||||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения коэффициентов преобразования, имп/м3 |
приведены в таблице 3 |
|
Параметры рабочей среды:
|
от -40 до +70 25 |
|
Наименование характеристики |
Значение |
|
Параметры электропитания:
|
от 18 до 30 от 108 до 253 В от 47 до 63 Гц 12 0,45 непрерывный |
|
Условия эксплуатации:
температуре плюс 35 °С, %, не более |
от -52 до + 60 от 84 до 106,7 99 |
|
Аналоговый вход, мА Стандартный термометр сопротивления корпуса измерителя Аналоговый выход (максимальная нагрузка 650 Ом) Импульсный выход, В Длины прямых участков:
|
4 - 20 или 0 - 20 (RTD) 4 - 20 или 0 - 20 0 - 5 или 0 - 12 не менее пяти DN не менее трех DN |
|
Масса и габаритные размеры расходомера |
приведены в таблице 1 |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
12 |
|
Примечание: потери давления на расходомере LEFM280Ci равны потерям давления в подводящем трубопроводе. | |
наносится на маркировочную табличку, закрепленную на корпусе расходомера методом наклейки и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность расходомеров ультразвуковых LEFM 280Ci
|
Наименование |
Обозначение |
Количество |
|
Расходомер ультразвуковой |
LEFM 280 Ci |
1 шт. |
|
Руководство по эксплуатации |
РЭ 1В1215 |
1 экз. |
|
Паспорт |
ПС 1В1215 |
1 экз. |
|
Методика поверки |
МП 1031-1-2019 |
1 экз. |
|
Примечание: при поставке в один адрес руководство по эксплуатации и методика поверки поставляется в 1 экземпляре на партию расходомеров | ||
осуществляется по документу МП 1031-1-2019 «Инструкция. ГСИ. Расходомеры ультразвуковые LEFM 280Ci. Методика поверки», утвержденным ФГУП «ВНИИР» 15 октября 2019 г.
Основные средства поверки
-
- вторичный эталон единицы объемного расхода и объема жидкости в потоке в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256;
-
- рабочий эталон единицы объема жидкости в потоке 1-го разряда в соответствии с
Лист № 6 Всего листов 6 ГПС (часть 2), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256, с пределами допускаемой относительной погрешности ± 0,05 %;
- рабочий эталон единицы объема жидкости в потоке 2-го разряда в соответствии с ГПС (часть 2), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256, с пределами допускаемой относительной погрешности ± 0,1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомеров ультразвуковых LEFM 280Ci, а также на пломбы, установленные в соответствии с рисунками 2 и 3.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым LEFM 280CiПриказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы Cameron International Corporation («Cameron»)
ИзготовительCameron International Corporation («Cameron») Caldon® Ultrasonics Technology Center, США
Адрес: 1000 McClaren Woods Drive, Coraopolis, PA 15108
ЗаявительОбщество с ограниченной ответственностью «Спецэлектропривод» (ООО «Спецэлектропривод»)
ИНН 7718958642
Адрес: Россия, 107076, г. Москва, Колодезный пер.14, пом. XIII, комн. 41 Телефон: +7 (495) 778-63-39
E-mail: info@seprivod.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А. Телефон: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32 E-mail: office@vniir.org
Web-сайт: www.vniir.org Аттестат аккредитации № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии А.В. Кулешов
М.П. «23» января 2020 г.
