УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» июня 2022 г. № 1485
Лист № 1 Регистрационный № 48972-12 Всего листов 17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы стационарные электронные Альфа АВ
Назначение средства измеренийВесы стационарные электронные Альфа АВ (далее - весы) предназначены для статических измерений массы, в том числе автомобильного и железнодорожного транспорта.
Описание средства измеренийПринцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом, в деформацию упругих элементов весоизмерительных датчиков, на которых нанесены тензорезисторы. Деформация упругих элементов вызывает изменение электрического сигнала тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается по 6-ти проводной схеме в аналогово-цифровой преобразователь, который находится рядом с грузоприемным устройством или встроен в индикатор. Преобразованный сигнал обрабатывается индикатором, который отображает измеренное значение массы на дисплее. Весы выпускаются однодиапазонными и двухин-тервальными.
Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4, 6, 8, 10, 12 шт.), грузопередающие устройства и фундамент. При необходимости несколько независимых весов через индикаторы, входящие в состав каждых весов, могут подсоединяться к одному индикатору для отображения суммарного результата измерений всех весов.
Грузоприемное устройство может включать от одной до четырех грузоприемных платформ (далее - ГПП) , а также может включать одну либо несколько промежуточных платформ. Весоизмерительные датчики оснащены грузопередающими устройствами (узлами встройки), которые служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.
По типу металлоконструкции грузопередающего устройства весы относятся к платформенной конструкции. Грузоприемное устройство состоит из несущих конструкций-платформ.
В весах используются:
-
1 Датчики весоизмерительные тензорезисторные сжатия 740 производства «Utilcell», Испания, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) № 50842-12;
-
2 Датчики весоизмерительные тензорезисторные QS, модификации QS, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер 78206-20;
-
3 Датчики SB, SQ, HSX, IL, U, AM, XSB, модификации SQB, производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер 7738220;
-
4 Датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS модификаций ZS производства фирмы «KELI SENSING TECHNOLOGY (NINGBO) CO., LTD», Китай, регистрационный номер 75819-19;
-
5 Датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam серии H8C, НМ9В, НМ14Н1 фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР, регистрационный номер 55371-19;
-
6 Датчики весоизмерительные С16А фирмы «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай, регистрационный номер 67871-17.
В весах применяются :
-
1. Индикаторы СТТ-А, СТТ, СТТ-W, СТТ-SMART, СТТ-SWIFT, СТТ-DIGITAL, изготовленные ЗАО «Альфа-Эталон МВК».
-
2. Приборы весоизмерительные WE, модификации WE2107 производства «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай, регистрационный номер 61808-15.
В весах предусмотрена возможность подключения дополнительного индикатора для контроля функционирования весов. Индикатор и аналогово-цифровой преобразователь помещаются в помещении оператора весов или в термошкафу, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора. Внешний вид индикаторов приведен на рисунках 9-14, общий вид весов-на рисунках 15-18.
Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.
Варианты исполнения весов отличаются количеством платформ и габаритными размерами.
Весы имеют обозначение Альфа АВ-М-Т-Х-(К,И), где
Альфа АВ - обозначение типа весов;
М - обозначение применения: - «А»-автомобильные весы, «В»-вагонные весы, «О» - весы общего назначения
Т - максимальная нагрузка в тоннах;
Х - обозначение исполнения: «Вз» - взрывобезопасное, «М» - морозостойкое;
К- обозначение типа весоизмерительных датчиков
И- обозначение типа индикатора.
ГПУ модификаций весов общего назначения Альфа АВ - О оснащены платформами, механически не связанными между собой.
Весы во взрывобезопасном исполнении дополнительно оснащены барьерами искрозащиты ИСКРА производства ООО «Производственное объединение ОВЕН» с маркировкой искрозащиты [Exia]IIC или барьерами искрозащиты БИА и НБИ производств а ООО «Ленпромавтоматика» с маркировкой искрозащиты [Exia]IIC.
Весы в морозостойком исполнении дополнительно оснащаются термочехлами ТЕР-МОТЕК®/ФАИРТЕК® производства ЗАО «Спецкомплектресурс 2001» или аналогичными и блоком управления термочехлами ОВЕН ТРМ 10 (рисунок 1 и 2) или аналогичными.Термочех-лы предназначены для автоматического подогрева весоизмерительных датчиков, входящих в состав весов, при понижении температуры окружающего воздуха ниже минус 5 0С. Блок управления термочехлами овен ТРМ 10 производит автоматическое включение нагревательных элементов термочехлов и поддерживает постоянную температуру весоизмерительных датчиков в диапазоне от 0 0С до плюс 20 0С.

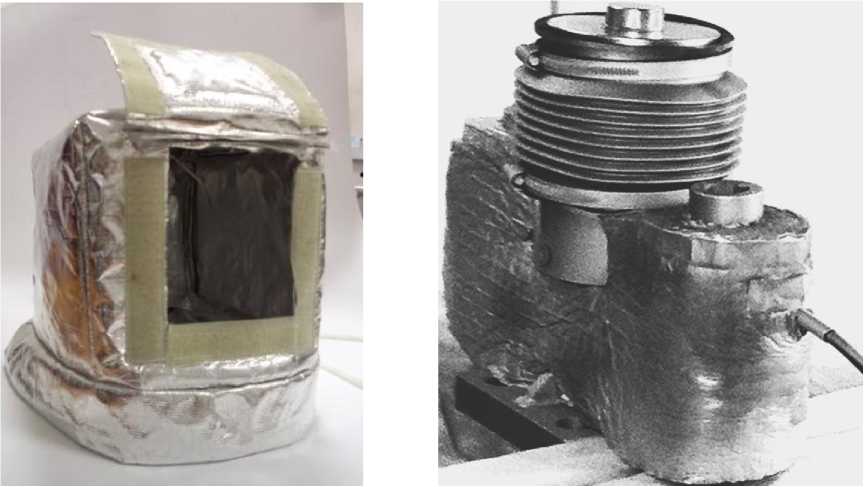

Рисунок 1 - Весоизмерительный датчик оснащенный термочехлом

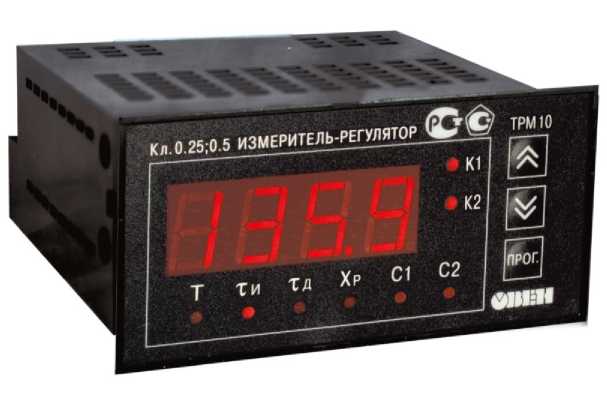

Рисунок 2 - Блок управления термочехлами ОВЕН ТРМ 10
В весах предусмотрены следующие устройства в соответствии с ГОСТ OIML R 76-1-2011:
-
- устройство первоначальной установки на нуль (п.Т.2.7.2.4);
-
- устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);
-
- устройство слежения за нулем (п. T.2.7.3);
-
- устройство выборки массы тары (п.Т.2.7.4.1).
В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) следующим способом:
-
- на индикаторе СТТ предусмотрен тумблер переключения - «калибровка», расположенный внутри корпуса или электронный ключ калибровки, устанавливаемый на разъем. Доступ к тумблеру и к разъему опломбирован (рисунки 5);
-
- на индикаторе СТТ-А предусмотрен тумблер переключения - «калибровка», расположенный на задней планке или электронный ключ калибровки, устанавливаемый на разъем. Доступ к тумблеру и к разъему опломбирован (рисунки 3);
-
- на индикаторе СТТ-SMART предусмотрен тумблер переключения - «калибровка», расположенный внутри корпуса. Доступ к тумблеру опломбирован (рисунки 6);
-
- на индикаторах СТТ-W, СТТ- DIGITAL предусмотрен тумблер переключения -«калибровка», расположенный на задней планке. Доступ к тумблеру опломбирован (рисунки 4, 8);
- на индикаторах СТТ-SWIFT предусмотрен тумблер переключения - «калибровка», расположенный на передней планке. Доступ к тумблеру опломбирован (рисунок 7).

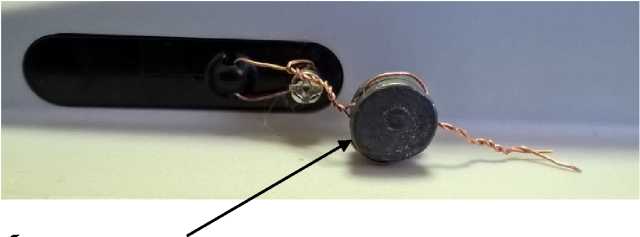

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем или наклеивается разрушаемая наклейка. Оттиск поверительного клейма ставится на пломбе или на наклейке
Проволока для опломбирования проходит сквозь отверстие в головках двух винтов и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе
\
Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе

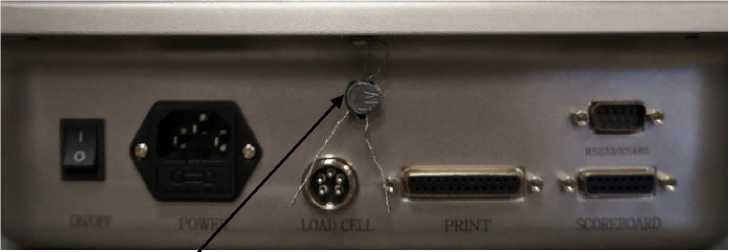

Рисунок 4 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-W

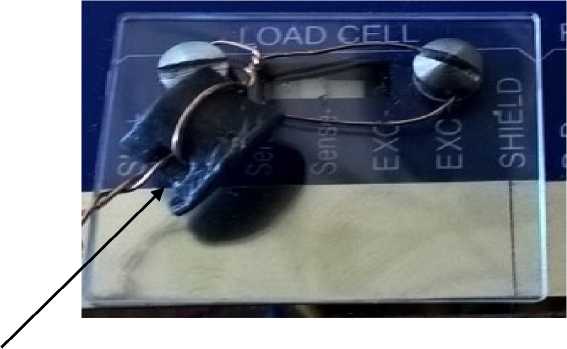

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-А
Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем или наклеивается разрушаемая наклейка. Оттиск поверительного клейма ставится на пломбе или на наклейке
Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе.
Рисунок 5 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ
Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе.
Рисунок 6 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-SMART
Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется
поверителем. Оттиск поверительного клейма ставится на пломбе.

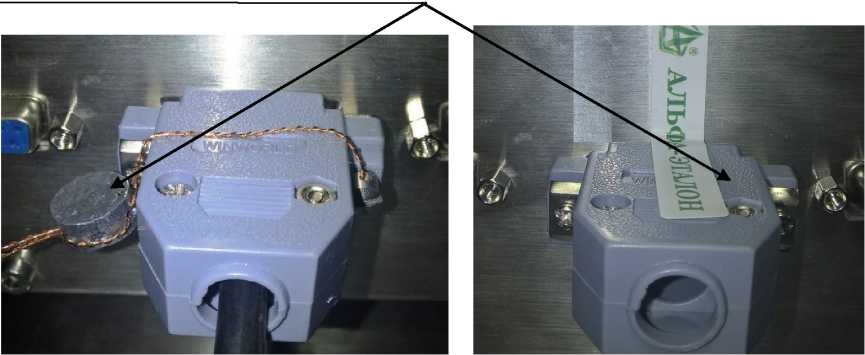

Рисунок 7 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-SWIFT
Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе.

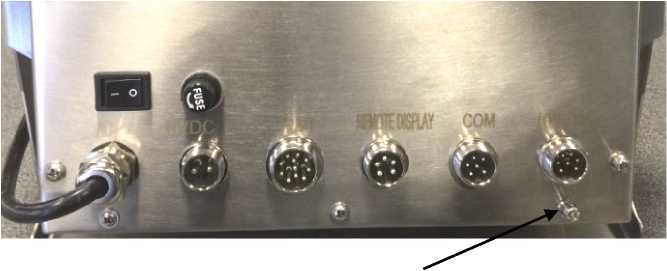

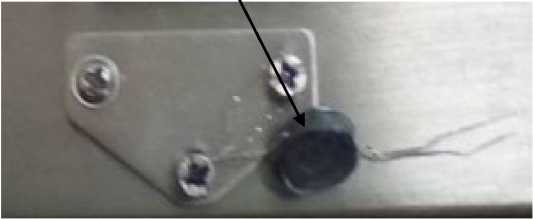

Пломбировка крепежного винта на
задней панели корпуса приборов

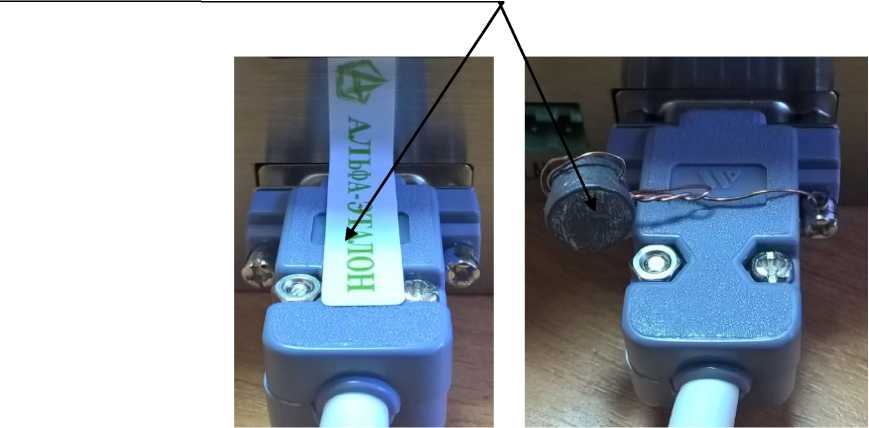

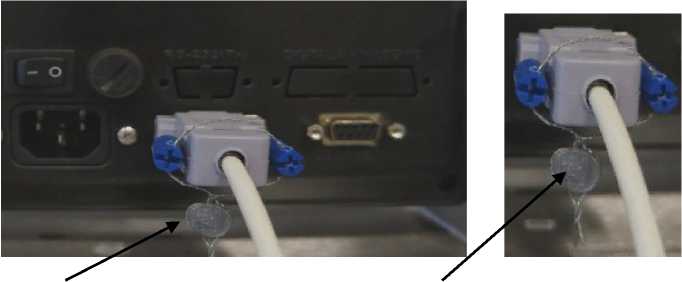

Рисунок 8 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-DIGITAL
есто нанесения разрушаемых наклеек

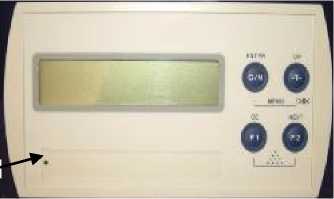

Пломбировка доступа к переключателю режимов настройки и юстировки на
передней панели корпуса приборов
Рисунок 8а - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора WE2107

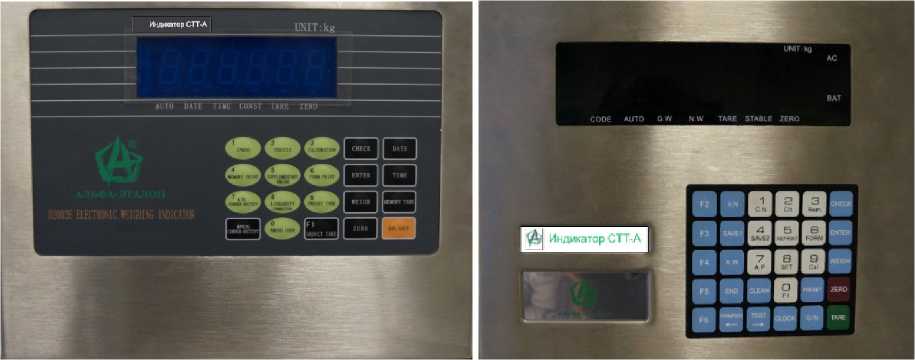

Рисунок 9 - Внешний вид индикатора СТТ-А

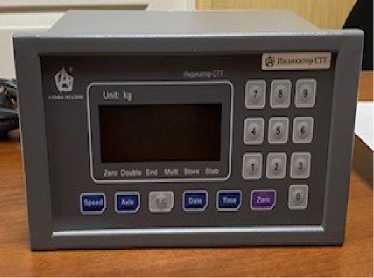

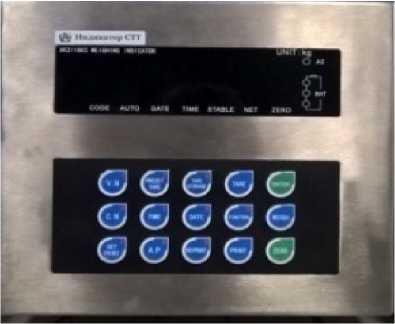

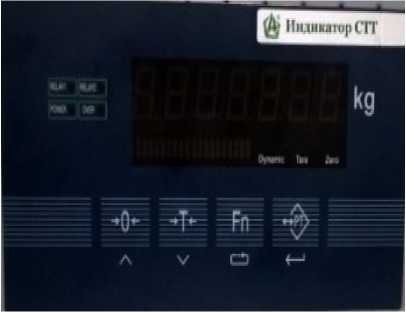

Рисунок 10 - Внешний вид индикаторов СТТ

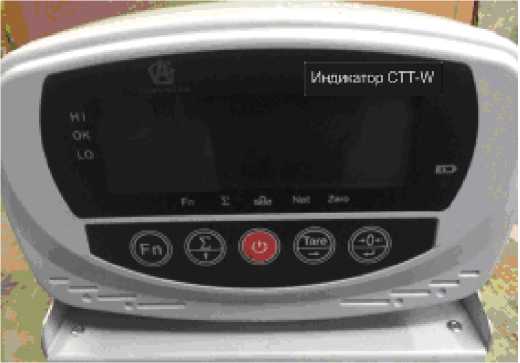

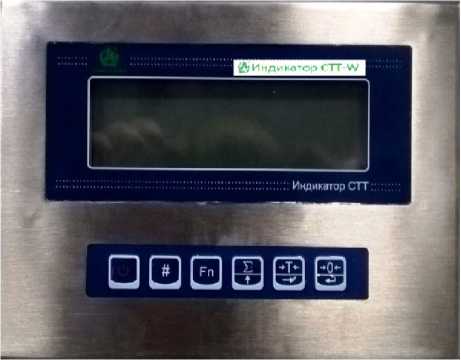

Рисунок 11 - Внешний вид индикатора СТТ-W

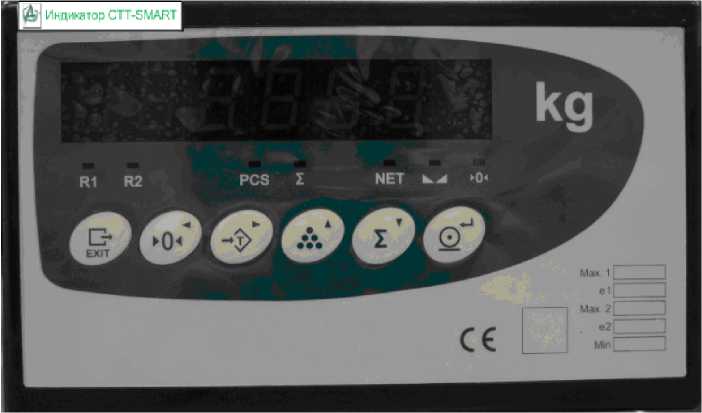

Рисунок 12 - Внешний вид индикатора СТТ-SMART

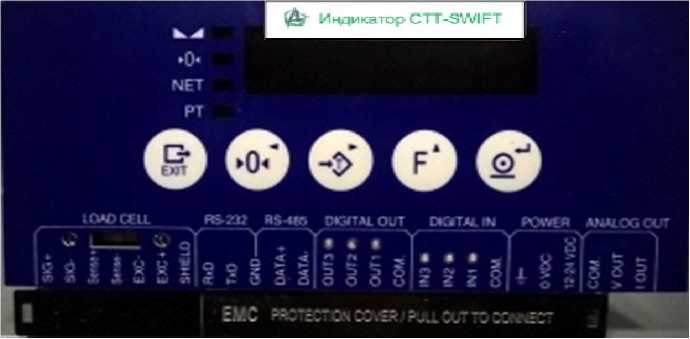

Рисунок 13 - Внешний вид индикаторов СТТ-SWIFT

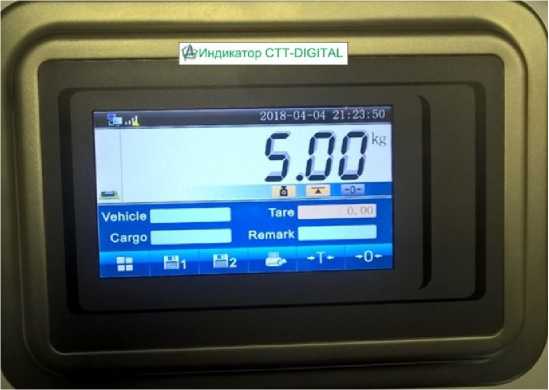

Рисунок 14 - Внешний вид индикатора СТТ-DIGITAL

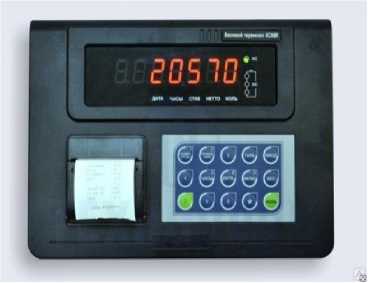

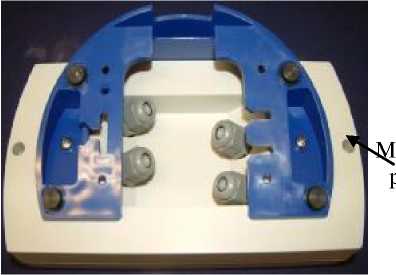

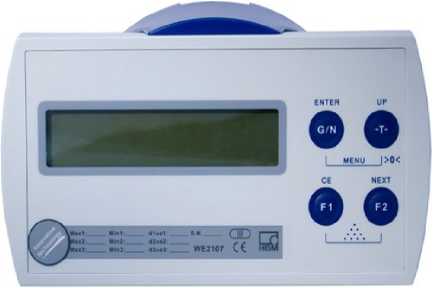

Рисунок 14а - Внешний вид индикатора WE2107

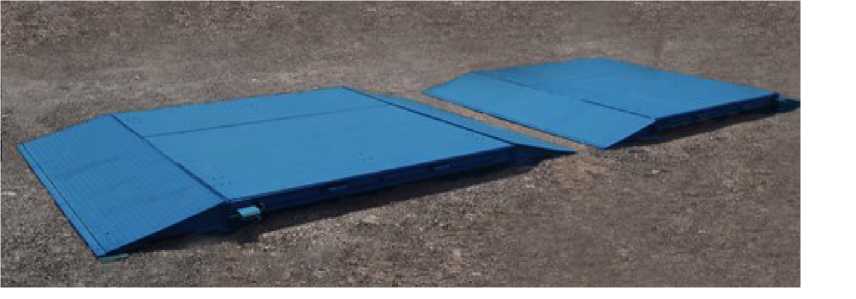

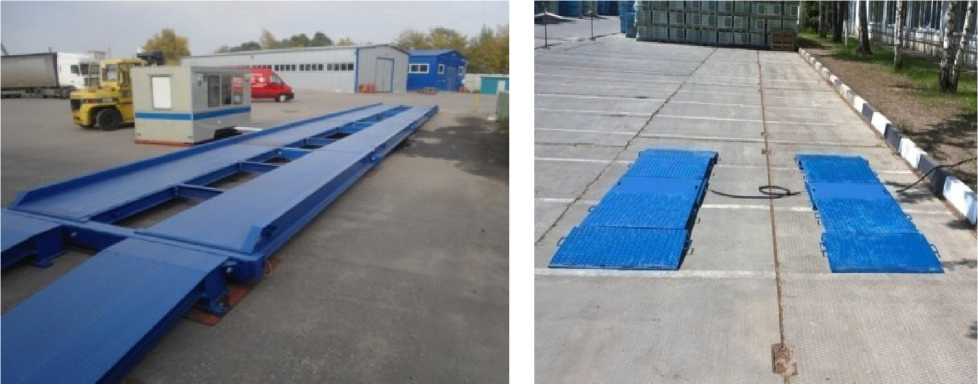

Рисунок 15 - Общий вид весов стационарных электронных Альфа АВ (пример)
Рисунок 16 - Общий вид весов стационарных электронных c промежуточной платформой Альфа АВ-В(пример)

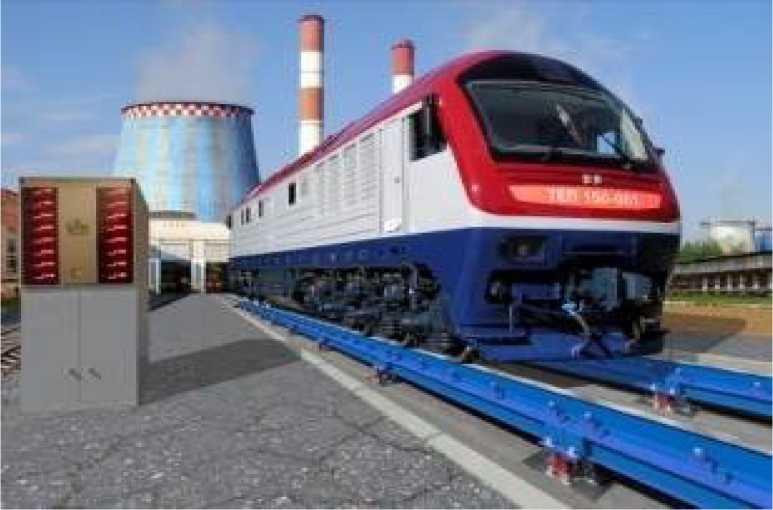

Рисунок 17 - Общий вид весов стационарных электронных Альфа АВ-А (пример)

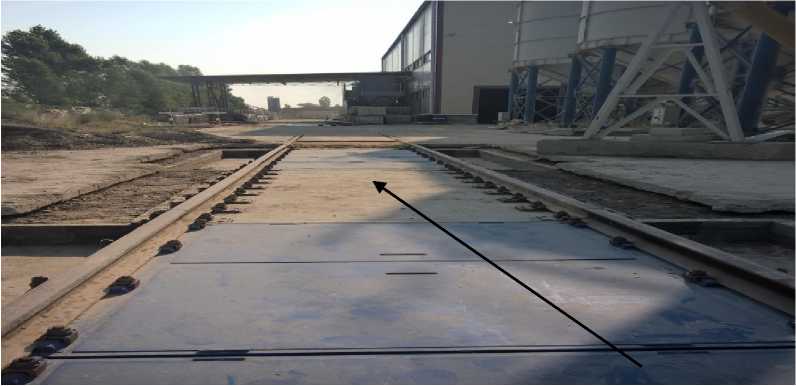

Рисунок 18 - Общий вид весов стационарных электронных Альфа АВ модификаций Альфа АВ-О (пример)
Маркировка весов производится на разрушаемой при удалении фирменной наклейке, закрепленной на грузоприемном устройстве с боковой стороны и на панели индикатора (Рисунок 18, 19). (Рисунок 19, 19).
На наклейку наносится следующая маркировка:
- полное наименование изготовителя;
- класс точности по ГОСТ OIML R 76-1-2011;
- обозначение весов;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа;
- серийный номер весов;
- номер версии программного обеспечения;
- регистрационный номер в ФИФОЕИ;
- входное напряжение;
- диапазон рабочих температур ;
- год производства весов.
|
0 АЛЬФА - ЭТАЛОН Я |
Весы стационарные электронные Альфа АВ № изделия______________ Модель Альфа АВ _______ Класс точности средний III Регистрационный номер в ФИФОЕИ __________ ГОСТ OIML R 76-1-2011 Максимальная нагрузка Мах, кг _____________________ Минимальная нагрузка Min, кг ______________________ Действительная цена деления d, кг __________________ Поверочный интервал е, кг __________________________ Версия программного обеспечения __________________ Электропитание 187~242 В; 49~51 Гц Предельные значения температуры исполнение М: ГПУ -50оС/+40оС Индикатор -10оС/+40оС Год выпуска 20 год | |
|
Место нанесения знака утверждения типа Рисунок 19 - Общий вид фирменной маркировочной наклейки на грузоприемном устройстве | ||
|
АЛЬФА - ЭТАЛОН © |
Весы стационарные электронные Альфа АВ № изделия______________ Модель Альфа АВ _______ Класс точности средний III Регистрационный номер в ФИФОЕИ __________ ГОСТ OIML R 76-1-2011 Максимальная нагрузка Мах, кг _____________________ Минимальная нагрузка Min, кг ______________________ Действительная цена деления d, кг __________________ Поверочный интервал е, кг __________________________ Версия программного обеспечения __________________ Электропитание 187~242 В; 49~51 Гц Предельные значения температуры исполнение М: ГПУ -50оС/+40оС Индикатор -10оС/+40оС Год выпуска 20 год | |
Рисунок 20 - Общий вид фирменной маркировочной наклейки на панели индикатора
Программное обеспечениеВ весах стационарных электронных Альфа АВ установлено встроенное в индикатор программное обеспечение ( далее - ПО, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.
На индикаторах СТТ-W, СТТ-SWIFT, СТТ, СТТ-SMART и WE2107 при включении отображается номер версии программного обеспечения.
На индикаторе СТТ-DIGITAL номер версии программного обеспечения отображается при выборе последовательно вкладок «Menu», «Indikator information».
На индикаторах СТТ-А для определения номера версии программного обеспечения необходимо подключение к ПК с применением специального программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные (признаки) программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |||||
|
СТТ-А |
CTT-W |
СТТ-SWIFT |
СТТ |
СТТ-SMART |
СТТ-DIGITAL | |
|
Идентификационное наименование програм- много обеспечения |
D2002ED- D2008F MAIN-SZ-D-S6 |
XK 3118 T1 (h (4F)) -MAIN- SZ-D-S2 |
SW SWIFT |
XK3101(N) XK3118K5(9 (9P))-MAIN-SZ-D-S2 |
SW SMART |
WKx-Lx |
|
Номер версии (идентификационный номер) ПО* |
V3.03 |
ver 3.02 |
V.1.444 |
ver 1.04 |
V.1.440 |
Ver 9 |
|
Цифровой идентификатор программного обеспечения** |
С8F9 (CRC16) |
С409 (CRC16) |
7022 (CRC16) |
С408 (CRC16) |
7021 (CRC16) |
- |
*Номер версии программного обеспечения должен быть не ниже указанного ** Цифровой идентификатор ПО приведен для указанной в таблице версии ПО
Таблица 1a- Идентификационные данные (признаки) программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
WE2107 | |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже P7х* |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные, если имеются |
- |
|
* Примечание - обозначение «х» не относится к метрологически значимому ПО. | |
Лист № 13 Всего листов 17 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности весов по ГОСТ OIML R 76-1-2011 |
Средний (III) |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,25е |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, % от Max, не более |
4 % |
|
Диапазон устройства первоначальной установки нуля, % от Max, не более |
20 % |
|
Показания индикации массы, кг, не более |
Мах+9е |
|
Диапазон выборки массы тары (Т-), % от Max |
от 0 до Max |
|
Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке | |
Значения (Мах), (Min), (d), (е),в соответствующих интервалах нагрузки (m), пределов допускаемой погрешности (mpe) и числа поверочных интервалов (n) при поверке для однодиапазонных весов приведены в таблице 3, для двухинтервальных весов в таблице 4.
Таблица 3 - Метрологические характеристики однодиапазонных весов
|
Обозначение весов |
Max, т |
Min, т |
d = е, кг |
m, т |
mpe, кг |
n |
|
Альфа АВ-М-5-Х-(К,И) |
5 |
0,04 |
2 |
от 0,04 до 1 включ. |
±1 |
2500 |
|
св. 1 до 4 включ. |
±2 | |||||
|
св. 4 до 5 включ. |
±3 | |||||
|
Альфа АВ-М-20-Х-(К,И) |
20 |
0,2 |
10 |
от 0,2 до 5 включ. |
±5 |
2000 |
|
св. 5 до 20 включ. |
±10 | |||||
|
Альфа АВ-М-30-Х-(К,И) |
30 |
0,2 |
10 |
от 0,2 до 5 включ. |
±5 |
3000 |
|
св. 5 до 20 включ. |
±10 | |||||
|
св. 20 до 30 включ. |
±15 | |||||
|
Альфа АВ-М-50-Х-(К,И) |
50 |
0,4 |
20 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 50 включ. |
±10 |
2500 |
|
±20 | ||||||
|
±30 | ||||||
|
Альфа АВ-М-60-Х-(К,И) |
60 |
0,4 |
20 |
от 0,4 до 10 включ. |
±10 |
3000 |
|
св. 10 до 40 включ. |
±20 | |||||
|
св. 40 до 60 включ. |
±30 | |||||
|
Альфа АВ-М-100-Х-(К,И) |
100 |
1 |
20 |
от 0,4 до 10 включ. |
±10 |
5000 |
|
св. 10 до 40 включ |
±20 | |||||
|
св. 40 до 100 включ. |
±30 | |||||
|
Альфа АВ-А-150-Х-(К,И) Альфа АВ-В-150-Х-(К,и) |
150 |
1 |
50 |
от 1 до 25 включ. |
±25 |
3000 |
|
св. 25 до 100 включ. |
±50 | |||||
|
св. 100 до 150 включ. |
±75 | |||||
|
Альфа АВ-А-200-Х-(К,И) Альфа АВ-В-200-Х-(К,и) |
200 |
2 |
100 |
от 2 до 50 включ. |
±50 |
2000 |
|
св. 50 до 200 включ. |
±100 |
Таблица 4 - Метрологические характеристики двухинтервальных весов
|
Обозначение Весов |
Max, т |
Min, т |
d = е, кг |
m, т |
mpe, кг |
n |
|
Альфа АВ-М-10-Х-(К,И) |
4 |
0,04 |
2 |
от 0,04 до 1 включ. |
±1 |
2000 |
|
св. 1 до 4 включ. |
±2 | |||||
|
10 |
5 |
св. 4 до 10 включ. |
±5 |
2000 | ||
|
Альфа АВ-М-20-Х-(К,И) |
10 |
0,1 |
5 |
от 0,1 до 2,5 включ. |
±2,5 |
2000 |
|
св. 2,5 до 10 включ. |
±5,0 | |||||
|
20 |
10 |
св. 10 до 20 включ. |
±10 |
2000 | ||
|
Альфа АВ-М-40-Х-(К,И) |
20 |
0,2 |
10 |
от 0,2 до 5 включ. |
±5 |
2000 |
|
св. 5 до 20 включ. |
±10 | |||||
|
40 |
20 |
св. 20 до 40 включ. |
±20 |
2000 | ||
|
Альфа АВ-М-80-Х-(К,И) |
40 |
0,4 |
20 |
от 0,4 до 10 включ. |
±10 |
2000 |
|
св. 10 до 40 включ. |
±20 | |||||
|
80 |
50 |
св. 40 до 80 включ. |
±50 |
1600 |
Пределы допускаемой погрешности после выборки массы тары соответствуют пределам массы нетто при любом значении массы тары.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
+6 230 ~10 50±1 |
|
Потребляемая мощность, В^А, не более |
50 |
|
Потребляемая мощность морозостойкого исполнения, В^А, не более |
1000 |
|
Диапазон рабочей температуры индикаторов (п. 3.9.2.2 ГОСТ OIML R 76-1-2011 и ), °С |
от -10 до +40 |
|
Особый диапазон рабочей температуры для ГПУ с датчиками, °С:
|
от -30 до +40 от -40 до +40 от -40 до +40 от -40 до +40 от -30 до +40 от -50 до +50 |
|
Особый диапазон рабочей температуры для ГПУ с датчиками в морозостойком исполнении, °С |
-50 до +40 |
|
Температура хранения весоизмерительного устройства, °С |
от -50 до +70 |
|
Время установления показаний, с, не более |
3 |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
|
Средний срок службы, лет |
10 |
|
Маркировка взрывозащиты для весов взрывобезопасного исполнения (кроме модификаций весов общего назначения Альфа АВ-О) |
ExiaIICT5 |
Таблица 6 - Количество грузоприемных платформ, количество весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы
|
Обозначение весов |
Количество ГПП |
Количество датчиков (N) |
Габаритные размеры ГПУ (длина/ ширина/высота), мм, не более |
Масса ГПУ, кг, не более |
|
Альфа АВ-М-5-Х-(К,И) |
1 |
4 |
6000/3000/260 |
2400 |
|
Альфа АВ-М-10-Х-(К,И) |
1 |
4 |
6000/3000/260 |
2500 |
|
2 |
от 4 до 12 |
10000/3000/260 |
5000 | |
|
Альфа АВ-М -20-Х-(К,И) |
1 |
4 |
6000/3000/260 |
2550 |
|
2 |
от 4 до 12 |
12000/3000/260 |
5550 | |
|
Альфа АВ-М-30-Х-(К,И) |
1 |
4 |
6000/3500/800 |
2600 |
|
2 |
от 4 до 12 |
12000/3500/800 |
5250 | |
|
3 |
8 |
18000/3000/800 |
7500 | |
|
Альфа АВ-М-40-Х-(К,И) |
1 |
4 |
6000/3500/260 |
3850 |
|
2 |
6 |
12000/3500/260 |
5750 | |
|
3 |
8 |
18000/3500/260 |
11500 | |
|
Альфа АВ-М-50-Х-(К,И) |
1 |
4 |
6000/3500/260 |
3950 |
|
2 |
6 |
12000/3500/260 |
6500 | |
|
3 |
8 |
18000/3500/260 |
11800 | |
|
Альфа АВ-М-60-Х-(К,И) |
1 |
4 |
6000/3500/260 |
4450 |
|
2 |
6 |
12000/3500/260 |
8900 | |
|
3 |
8 |
18000/3500/260 |
13410 | |
|
4 |
10 |
24000/3500/260 |
17880 | |
|
Альфа АВ-М-80-Х-(К,И) |
1 |
4 |
6000/4500/350 |
5250 |
|
2 |
6 |
12000/4500/350 |
10500 | |
|
3 |
8 |
18000/4500/350 |
14200 | |
|
4 |
10 |
27000/4500/350 |
21000 | |
|
Альфа АВ-М-100-Х-(К,И) |
1 |
4 |
6000/5500/800 |
6250 |
|
2 |
6 |
12000/5500/800 |
12500 | |
|
3 |
8 |
18000/5500/800 |
15600 | |
|
4 |
10 |
27000/5500/800 |
25000 | |
|
Альфа АВ-А-150-Х-(К,И) Альфа АВ-В-150-Х-(К,и) |
1 |
4 |
6000/5500/800 |
6250 |
|
2 |
6 |
12000/5500/800 |
12500 | |
|
3 |
8 |
18000/5500/800 |
15600 | |
|
4 |
10 |
27000/5500/800 |
25000 | |
|
Альфа АВ-А-200-Х-(К,И) Альфа АВ-В-200-Х-(К,и) |
1 |
4 |
9000/7500/800 |
19000 |
|
2 |
6 |
12000/7500/800 |
26000 | |
|
3 |
8 |
15000/7500/800 |
30000 | |
|
4 |
10 |
20000/7500/800 |
40000 |
Таблица 7- Перечень весоизмерительных датчиков, применяемых в различных модификациях весов
|
Обозначение весов |
Обозначение весоизмерительного датчика (К) |
|
Альфа АВ-М-5-Х-(К,И) |
H8C, SQB, HM14H1, |
|
Альфа АВ-М-10-Х-(К,И) | |
|
Альфа АВ-М-20-Х-(К,И) | |
|
Альфа АВ-М-30-Х-(К,И) | |
|
Альфа АВ-М-40-Х-(К,И) |
QS, ZSF, ZSFY, HM9B, HM14H1, С16А, 740, |
|
Альфа АВ-М-50-Х-(к,и) | |
|
Альфа АВ-М-60-Х-(к,и) | |
|
Альфа АВ-М-80-Х-(к,и) | |
|
Альфа АВ-М-100-Х-(К,И) | |
|
Альфа АВ-А-150-Х-(К,И) Альфа АВ-В-150-Х-(К,и) | |
|
Альфа АВ-А-200-Х-(к,И) Альфа АВ-В-200-Х-(К,и) |
наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на табличку, закрепленную на каждом грузоприемном устройстве на боковой стороне, и на корпусе индикатора графическим способом в левом нижнем углу.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы стационарные электронные |
Альфа АВ |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации (раздел 1).
Нормативные и технические документы, устанавливающие требования к весам стационарным электронным Альфа АВ
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
ТУ 4274-010-58169787-2010 «Весы стационарные электронные Альфа АВ. Технические условия»
ИзготовительЗакрытое Акционерное Общество «Альфа-Эталон МВК» (ЗАО «Альфа-Эталон МВК») ИНН 7718792387
Адрес: 107065, Москва, ул. Курганская, дом 3А
Телефон: (495) 913-50-51, 989-29-33
E-mail: ves@alfaetalon.ru
Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Мендлееева»)
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по поверке, калибровке и испытаниям средств измерений в целях утверждения типа № RA.RU.311541 от 23 марта 2016 г.
В части вносимых изменений:
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46 Тел./факс: (495) 437-55-77/ 437-56-66.
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 29.03.2018
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
E-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313
