Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №1983

Изменения в описание типа на комплекс измерения массы темных нефтепродуктов и масел КИМ-17-ЯНОС

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс измерения массы темных нефтепродуктов и масел КИМ-17-ЯНОС

Комплекс измерения массы темных нефтепродуктов и масел КИМ-17-ЯНОС (далее -комплекс) предназначен для измерения массы темных нефтепродуктов (дорожных, строительных и кровельных битумов и мазута М-100) и масел, отгружаемых автомобильным транспортом, и передачи значений массы в АРМ «Отгрузка» ОАО «Славнефть-ЯНОС» (далее - Система учета и контроля).

Принцип действия измерения массы темных нефтепродуктов и масел комплексом в автоматическом режиме измерения основан на прямом методе динамических измерений состоит в следующем: по заданию, поступающему из Системы учета и контроля, заданное значение отгружаемого количества нефтепродукта обрабатывается SCADA-системой и отсылается в контроллер налива для выполнения. Масса нефтепродуктов определяется прямым методом динамических измерений с применением массомеров в трубопроводах. Данные об отпущенной массе (массовом расходе) поступают от измерительного преобразователя счетчика-расходомера массового в виде импульсного сигнала в вычислитель измерительный (далее - контроллер налива). Контроллер налива производит суммирование импульсов и преобразование в значение массы нефтепродукта, сравнивает заданное значение отгружаемого количества продукта с фактически отпущенным количеством в реальном масштабе времени, и при равенстве этих значений выдает управляющий сигнал на прекращение налива. Значение измеренной массы отпущенного нефтепродукта передается в рабочую станцию оператора и далее в Систему учета и контроля.

Комплекс состоит из 17 постов налива, в которые входят:

• - счетчики-расходомеры массовые CMF 300 Ду80 (7 шт.), CMF 400 Ду 100 (6 шт.) с преобразователями 2700 (11 шт.) фирмы Micro Motion Inc., номер в Госреестре средств измерений 13425-06 и счетчики-расходомеры массовые CMF 300 Ду80 (4 шт.) с преобразователями 2700 (4 шт.) фирмы «Emerson Process Management/Micro Motion Inc.», номер в Госреестре средств измерений 45115-10;

• - запорно-регулирующие поворотные клапаны Ду 100 модель 127 фирмы «ХОМОХ International GmbH&Co.» (17 шт.) с электро-пневмо позиционером «SRI986» фирмы «Foxboro Eckardt»;

• - наливные устройства с электрообогревом моделей Е2632 (10 шт.), Е2630 (2 шт.), Е2808(5 шт.) фирмы «ЕМСО Wheaton» для верхнего налива нефтепродуктов в автомобильные цистерны по 1 шт. на каждом посту налива;

• - датчики предельного взлива, смонтированные на конусном уплотнении наливных устройств, по 2 шт. на каждом посту;

-устройства контроля заземления UZCL 3.D фирмы «Stahl», по 1 шт. на каждом посту;

• - кнопки аварийного останова налива типа 8040/1180.010-762, всего 15 шт.;

• - терминальные устройства вычислителя MFX-4, по 1 шт. на каждом посту;

• - вычислители измерительные MFX-4, фирмы «MESS-und FORDERTECHNIK Gwinner GmbH&Co» (далее - контроллер налива) (17 пгг., по одному на каждый пост налива), регистрационный номер в Государственном реестре средств измерений 18035-03;

• - АРМ оператора с установленной SCADA - системой на базе программного обеспечения WinCC.

Счетчики-расходомеры массовые предназначены для измерений массы и контроля параметров технологического процесса при наливе нефтепродуктов в автомобильные цистерны.

Запорно-регулирующие клапаны модели 127 предназначены для регулирования режимов налива заданной дозы и стабилизации установленного расхода продукта. Управление клапаном производится по команде, формируемой в контроллере налива при взаимодействии с рабочей станцией оператора.

Контроллер налива работает с входными сигналами, поступающими от средств измерений и оборудования постов налива, а также обеспечивает вывод измерительной информации на АРМ оператора.

АРМ оператора представляет собой персональный компьютер с установленной SCADA системой на базе программного обеспечения WinCC. АРМ оператора выполняет следующие функции:

• - передача в контроллер налива заданного в Системе учета и контроля количества продукта для отпуска в цистерны на постах налива;

• - отображение и регистрация заданного количества продуктов, измеренного значения массы и технологических параметров;

• - передача в локальную сеть ОАО «Славнефть-ЯНОС» информации по каждой отгруженной партии нефтепродуктов для формирования и распечатки товаросопроводительных документов.

Общий вид комплекса представлен на рисунке 1.

Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков-расходомеров массовых CMF 300 и CMF 400, входящих в состав комплекса, в соответствии с их эксплуатационной документацией или как для аналогичных СИ в соответствии с МИ 3002-2006. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки вычислителей измерительных MFX-4 представлена на рисунке 2.

Рисунок 1 - Общий вид комплекса

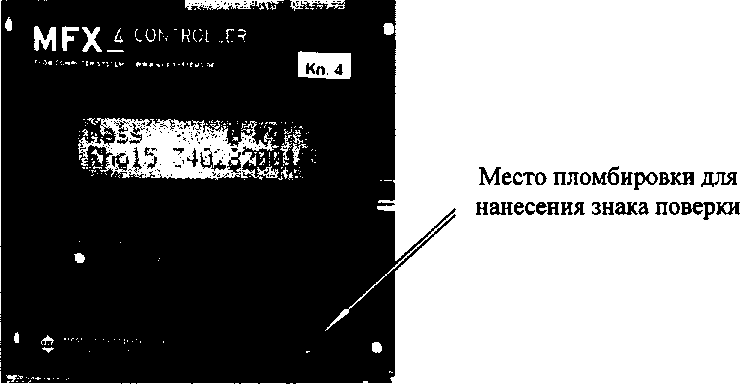

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки вычислителей измерительных MFX-4

Комплекс имеет встроенное программное обеспечение (ПО), которое подразделяется на:

• - метрологически не значимую часть ПО, используемую для сбора измерительной информации, ее визуализации, накопление и хранение архива, формирования отчетных документов, осуществления информационного обмена сервера АСУ ТП и АРМ операторов, обеспечения безопасности и управления технологическим процессом, к которому относиться ПО MFX-4 ОРС Server, устанавливается в памяти сервера АСУ ТП и АРМ оператора.

• - метрологически значимую часть ПО, используемую для: преобразования, передачи и представления измерительной информации о количестве нефтепродуктов, к которому относится ПО Simatic WinCC версии V6.2.0.1, устанавливается в памяти АРМ оператора, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Нормирование метрологических характеристик комплекса проведено с учетом влияния ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации «АСП-64537-10/07-79/1 .ИЭ. Комплекс измерения массы темных нефтепродуктов и масел КИМ-17-ЯНОС. Руководство по эксплуатации» типографическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу «Инструкция. ГСИ. Комплекс измерения массы темных нефтепродуктов и масел КИМ-17-ЯНОС. Методика поверки», утвержденному ГЦИ СИ «Тест ПЭ» 20 июля 2009 г.

Основные средства поверки:

- весы для статического взвешивания платформенные фирмы «Mettler Toledo (Albstadt) GmbH» модификации KES3000 (регистрационный номер в Федеральном информационном фонде 19327-00), класс точности - III (средний) в соответствии с ГОСТ 29329, НПВ 3000 кг, цена поверочного деления 0,5 кг.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке комплекса, в формуляр каждого поста налива, на пломбы вычислителей измерительных MFX-4, в соответствии с рисунком 2, и на пломбы, установленные на счетчики-расходомеры массовые CMF 300 и CMF 400, входящие в состав комплекса, в соответствии с их эксплуатационной документацией или как для аналогичных СИ в соответствии с МИ 3002-2006.

приведены в эксплуатационном документе.

ГОСТ 52931-08 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

ГОСТ 21552-84 «Средства вычислительной техники. Общие технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование, хранение».

Техническая документация АСП-64537-10/07-79/1 ООО «АСП-инжиниринг».

Общество с ограниченной ответственностью «АСП-инжиниринг»

(ООО «АСП-инжиниринг»)

ИНН 7728539827

Адрес: РФ, 142784, Московская обл., Ленинский район, д. Румянцево, стр. 1, блок А Телефон/факс: (495)739-28-10

E-mail: info@asp-eng.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Тел./факс (495) 491-78-12, e-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313
