Приложение А

(обязательное)

Государственная поверочная схема для средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,4 мкм

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

02 августа 2022 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,4 мкм

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2022 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 апреля 2022 г. № 940, а также принимая во внимание раздел I протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 26 ноября 2021 г. № 179-пр приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0.4 мкм (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн 0,0004 - 0,4 мкм (ГЭТ 162-2022), рабочих эталонов и средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,4 мкм и вводится в действие с 1 сентября 2022 года;

эталоны, аттестованные на соответствие межгосударственному стандарту ГОСТ 8.552-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности в диапазоне длин волн 0,0004 - 0,400 мкм» (далее - ГОСТ 8.552-2013) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.552-2013, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.552-2013, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.552-2013 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИОФИ» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5.  Техническому комитету по стандартизации №  206 «Эталоны

и поверочные схемы» (ФГУП «ВНИИМ им. Д.И.Менделеева») совместно с ФГУП «ВНИИОФИ» обеспечить исполнение в установленном порядке процедур по прекращению применения в качестве национального стандарта Российской Федерации ГОСТ 8.552-2013 и направление соответствующего комплекта документов в У|1равле^^эе^ндаращвацм>йисанногоэп,

_х                                         хранится в системе электронного документооборота

• 6. Контроль за испол ченш^лНбиа'шяьЦ|©1тОнН|рн^аа^иэ₍оанавляк

метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 029D109B0008AE27A64C995DDB060203A9

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 27.12.2021 до 27.12.2022

\_____—______

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «2» августа 2022 г. № 1893

Государственная поверочная схема для средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,4 мкм

• 1.1. Настоящая Государственная поверочная схема распространяется на средства измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,4 мкм и устанавливает порядок передачи единиц потока излучения - ватта (Вт), энергетической освещенности - ватта на квадратный метр (Вт/м²), спектральной плотности энергетической освещенности - ватта на кубический метр (Вт/м³) и энергетической экспозиции - джоуля на квадратный метр (Дж/м²) в диапазоне длин волн от 0,0004 до 0,4 мкм от Государственного первичного эталона с помощью рабочих эталонов средствам измерений с указанием погрешностей, основных методов поверки и передачи единиц величин.

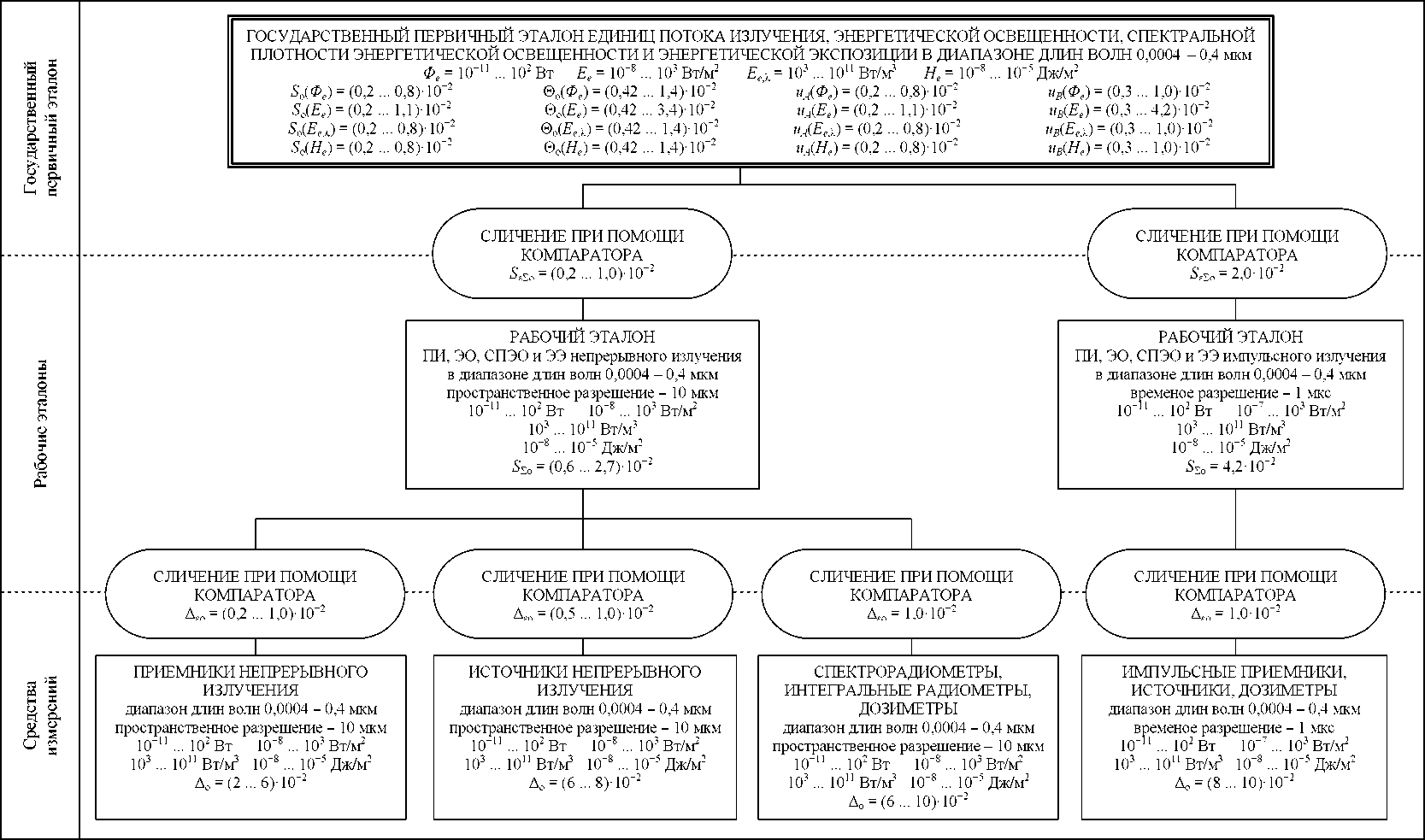

Графическая часть Государственной поверочной схемы для средств измерений потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,4 мкм представлена в приложении А.

• 2.1. Государственный первичный эталон единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн 0,0004 - 0,4 мкм (ГЭТ 162-2022) предназначен для хранения, воспроизведения и передачи единиц указанных величин рабочим эталонам в соответствии с настоящей государственной поверочной схемой.

• 2.2. Государственный первичный эталон единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции включает:

комплект ионизационных камер, криогенный неселективный радиометр, пропорциональный счетчик, оптико-акустический приемник и комплект приемников излучения на основе фотодиодов;

комплект спектральных компараторов на основе монохроматоров нормального и скользящего падения;

комплект дейтериевых, водородных, ртутных, ксеноновых газоразрядных ламп и плазменных излучателей.

• 2.3. Государственный первичный эталон обеспечивает в диапазоне длин волн 0,0004 - 0,4 мкм воспроизведение следующих единиц:

потока излучения в диапазоне от 10^-11 до 10² Вт с относительным среднеквадратическим отклонением результата измерений S0, не превышающим (0,2 ... 0,8\10^-2 при 10 независимых измерениях, при неисключенной систематической погрешности 0₀, не превышающей (0,42 ... 1,4)-10^-2, при стандартной неопределенности по типу А -(0,2 ... 0,8) •IO^-2 и при стандартной неопределенности по типу В -(0,3 ... 1,0)-10^-2;

энергетической освещенности в диапазоне от 10^-8 до 10³ Вт/м² с относительным среднеквадратическим отклонением результата измерений S0, не превышающим (0,2 ... 1,1)•IO^-2 при 10 независимых измерениях, при неисключенной систематической погрешности 0₀, не превышающей (0,42 ... 3,4)-10^-2, при стандартной неопределенности по типу А -(0,2 ... 1,1) •IO^-2 и при стандартной неопределенности по типу В -(0,3 ... 4,2)-10^-2;

спектральной плотности энергетической освещенности в диапазоне от 10^{1 2 3 4 5} до 10¹¹ Вт/м¹ с относительным среднеквадратическим отклонением результата измерений S0, не превышающим (0,2 ... 0,8\10^-2 при 10 независимых измерениях, при неисключенной систематической погрешности 0₀, не превышающей (0,42 ... 1,4)-10^-2, при стандартной неопределенности по типу А - (0,2 ... 0,8)-10^-2 и при стандартной неопределенности по типу В -(0,3 ... 1,0)-10^-2;

энергетической экспозиции в диапазоне от 10^-8 до 10^-5 Дж/м² с относительным среднеквадратическим отклонением результата измерений S0, не превышающим (0,2 ... 0,8)-10^-2 при 10 независимых измерениях, при неисключенной систематической погрешности 0₀, не превышающей (0,42 ... 1,4)-10^-2, при стандартной неопределенности по типу А -(0,2 ... 0,8)-10^-2 и при стандартной неопределенности по типу В -(0,3 ... 1,0)-10^-2.

Для единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции:

суммарная стандартная неопределенность составляет (0,3 ... 3,7)-10^-2;

расширенная неопределенность с коэффициентом охвата K, равным 2, составляет (0,6 ... 7,4)-10^-2;

Пространственное разрешение составляет 10 мкм, временное разрешение -1 мкс.

• 2.4. Государственный первичный эталон применяют для передачи единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного УФ излучения в диапазоне длин волн от 0,0004 до 0,4 мкм рабочим эталонам сличением при помощи компаратора со среднеквадратическим отклонением Seso, составляющим (0,2 ... 1,0)-10^-2.

• 2.5. Государственный первичный эталон применяют для передачи единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного УФ излучения в диапазоне длин волн от 0,0004 до 0,4 мкм рабочим эталонам сличением при помощи компаратора со среднеквадратическим отклонением Seso, составляющим 2,0-10^-2.

интерференционные фильтры, источники УФ излучения - водородные, дейтериевые, ксеноновые и ртутные лампы, эталонные приемники излучения -кремниевые фотодиоды с окном из кварца и без окна, фотодиоды, фотоэлементы, канальные электронные умножители, спектрорадиометры, многоканальные и интегральные радиометры.

• 3.2. Диапазон значений потока непрерывного излучения составляет от 10^-11 до 10² Вт, энергетической освещенности - от 10^-8 до 10³ Вт/м², спектральной плотности энергетической освещенности - от 10³ до 10¹¹ Вт/м³, энергетической экспозиции - от 10^-8 до 10^-5 Дж/м². Пространственное разрешение составляет 10 мкм.

• 3.3. Среднеквадратическое отклонение результатов сличений S^_o рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного излучения с Государственным первичным эталоном составляет (0,6 ... 2,7) •IO^-2.

• 3.4. В качестве рабочих эталонов потока импульсного излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного излучения применяют измерительные комплексы, включающие монохроматоры и интерференционные фильтры, источники импульсного УФ излучения на основе капиллярного разряда с испаряющейся стенкой, плазменный фокус и газоразрядные лампы, эталонные приемники импульсного излучения -фотодиоды, вакуумные фотоэлементы, фотоэлектронные умножители, вторичные электронные умножители, фотосцинтилляторные преобразователи, многоканальные радиометры и дозиметры импульсного излучения.

• 3.5. Диапазон значений потока импульсного излучения составляет от 10^-11 до 10⁶ Вт, энергетической освещенности - от 10^-7 до 10^{7 8} Вт/м^{9 10}, спектральной плотности энергетической освещенности - от 10³ до 10¹¹ Вт/м³, энергетической экспозиции - от 10^-8 до 10^-5 Дж/м². Временное разрешение составляет 1 мкс.

• 3.6. Среднеквадратическое отклонение результатов сличений Ss_o рабочих эталонов потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции импульсного излучения с Государственным первичным эталоном составляет 4,2 •IO^-2.

• 3.7. Рабочие эталоны потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции непрерывного и импульсного излучения применяют для передачи единиц средствам измерений сличением при помощи компаратора с допускаемым значением погрешности Д₈₀, составляющим (0,2 ... 1,0)-10^-2.

приемники непрерывного и импульсного излучений: фотодиоды, фотоэлементы, фотоумножители, вторичные и канальные электронные умножители, фотосцинтилляторные преобразователи;

многоканальные, интегральные радиометры и дозиметры;

источники непрерывного и импульсного излучения - водородные, дейтериевые, ксеноновые и ртутные лампы.

• 4.2. Диапазон значений потока непрерывного излучения составляет от 10^-11 до 10² Вт, энергетической освещенности - от 10^-8 до 10³ Вт/м², спектральной плотности энергетической освещенности - от 10³ до 10¹¹ Вт/м³, энергетической экспозиции - от 10^-8 до 10^-5 Дж/м². Пространственное разрешение составляет 10 мкм.

• 4.3. Диапазон значений потока импульсного излучения - от 10^-11 до 10² Вт, энергетической освещенности - от 10^-7 до 10³ Вт/м², спектральной плотности энергетической освещенности - от 10³ до 10¹¹ Вт/м³, энергетической экспозиции - от 10^-8 до 10^-5 Дж/м². Временное разрешение составляет 1 мкс.

• 4.4. Предел допускаемых относительных погрешностей средств измерений потока непрерывного излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции Д_о не превышает (2 ... 10) •IO^-2.

• 4.5. Предел допускаемых относительных погрешностей средств измерений потока импульсного излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции Д_о не превышает (8 ... 10) •IO^-2.

¹

Рабочие эталоны

²

• 3.1. В качестве рабочих эталонов потока излучения, энергетической

³

освещенности, спектральной плотности энергетической освещенности и

⁴

энергетической экспозиции непрерывного излучения применяют

⁵

измерительные комплексы, включающие монохроматоры и

⁶

Средства измерений

⁷

• 4.1. В качестве средств измерений потока излучения, энергетической

⁸

освещенности, спектральной плотности энергетической освещенности и

⁹

энергетической экспозиции непрерывного и импульсного излучения

¹⁰

применяют:
