ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока серии E36100
Назначение средства измеренийИсточники питания постоянного тока серии E36100 (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Описание средства измеренийИсточники питания являются электронными устройствами различной мощности, формирующие на выходе из напряжения сети питания, регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. По принципу формирования напряжения и тока источники относятся к линейным источникам питания. Полученные напряжение и сила постоянного тока измеряются и отображаются на высококонтрастном OLED-дисплее. Управление и контроль режимов работы источников осуществляется встроенным микропроцессором.
Источники являются одноканальными и могут функционировать в режимах стабилизации напряжения, стабилизации тока, локального управления, дистанционного управления с внешнего ПК через интерфейсы USB, LAN.
Регулировка выходных напряжения и силы тока осуществляется независимо. Возможно последовательное (до четырех) и параллельное (до четырех) соединение источников для увеличения выходного напряжения и тока.
Источники выпускаются в десяти модификациях: E36102A, E36103A, E36104A, E36105A, E36106A, E36102B, E36103B, E36104B, E36105B, E36106B, отличающихся между собой значениями выходных напряжения, тока, мощности, а также цветом корпуса и видом выходных клемм.
Источники снабжены защитой от перегрева, защитой от перегрузки по напряжению (OVP), защитой от перегрузки по току (OCP).
Для исключения случайного изменения настроек клавиши лицевой панели могут блокироваться.
Конструктивно источники выполнены в виде моноблока в металлическом корпусе с вертикальными размерами 2U и горизонтальными размерами %U и могут размещаться как на столе, так и в стандартной промышленной приборной стойке.
На передней панели источников расположены:
-
- дисплей для отображения параметров напряжения и тока на выходе в цифровой форме, а так же других режимов работы источников;
-
- клавиша включения/выключения источника;
-
- выходные клеммы;
-
- клеммы для напряжения обратной связи (напряжение на питаемом объекте);
-
- клемма заземления;
-
- поворотный регулятор для быстрой настойки и управления режимами работы;
-
- функциональные клавиши для выбора режимов работы источника.
На задней панели источников расположены:
-
- вентилятор обдува;
-
- разъем сети питания;
-
- гнездо для замка типа «Кенсингтон»;
-
- разъемы интерфейсов USB, LAN.
На верхней панели корпуса размещена ручка для переноски. На боковых панелях корпуса расположены вентиляционные отверстия.
Общий вид источников представлен на рисунках 1 - 3.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунках 4 - 5.

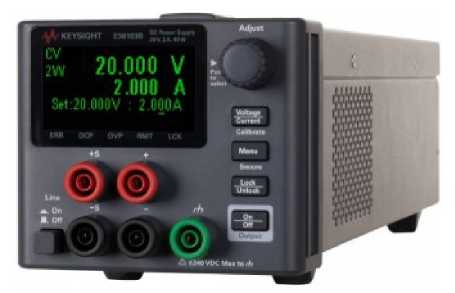

Рисунок 2 - Общий вид источников питания постоянного тока модификаций
E36102B, E36103B, E36104B, E36105B, E36106B

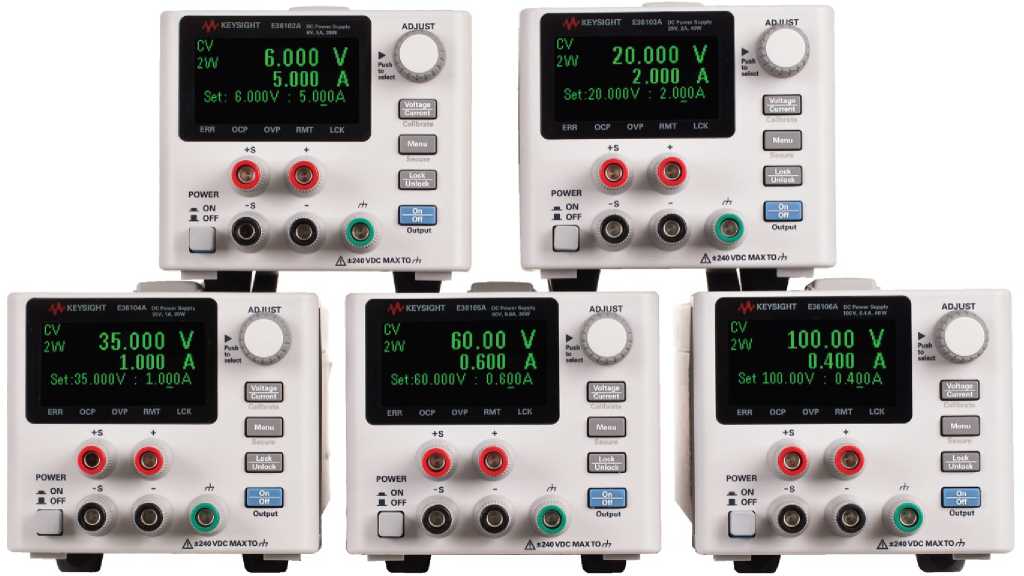

Рисунок 1 - Общий вид источников питания постоянного тока модификаций
E36102A, E36103A, E36104A, E36105A, E36106A

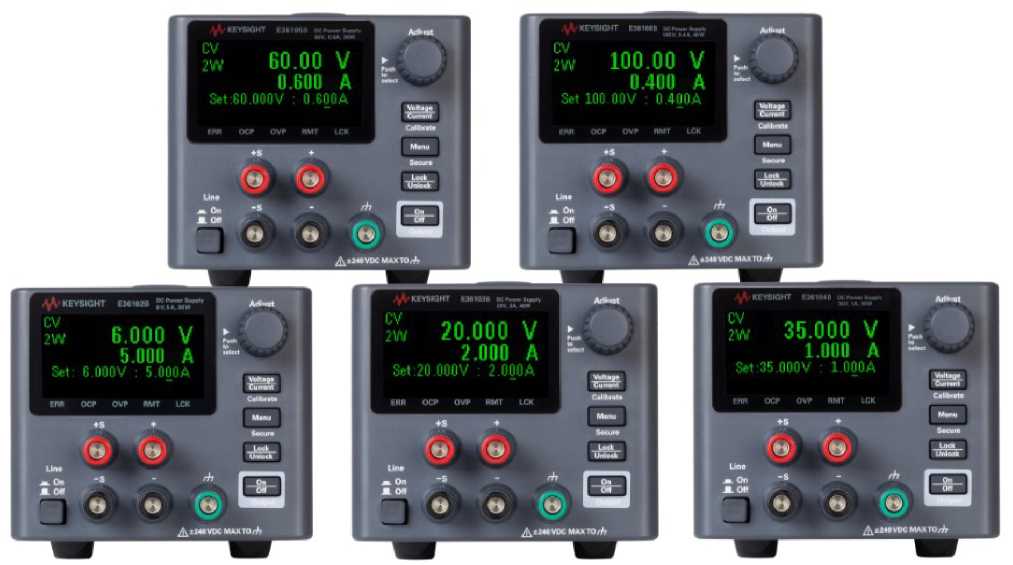

Рисунок 3 - Общий вид источников питания постоянного тока модификаций
E36102B, E36103B, E36104B, E36105B, E36106B с опциональными разъемами типа «банан»
Место пломбирования
Место нанесения знака поверки

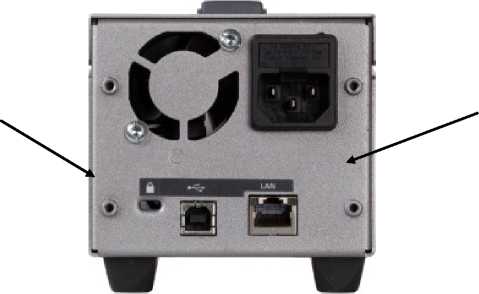

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки для модификаций E36102A, E36103A, E36104A, E36105A, E36106A
Место пломбирования
Место нанесения знака поверки

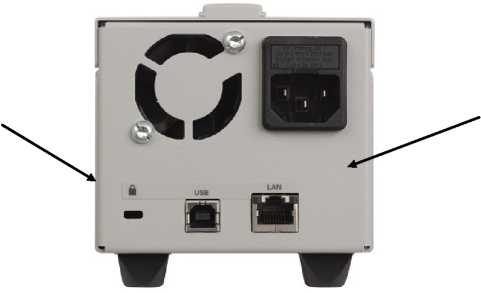

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки для модификаций E36102B, E36103B, E36104B, E36105B, E36106B
Программное обеспечениеПрограммное обеспечение (ПО) источников (микропрограмма) встроено в защищенную от записи память микропроцессора, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
E36100 Series Firmware |
|
Номер версии (идентификационный номер ПО) |
Не ниже 0.3.2-0.32 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Выходные параметры источников
|
Модификация |
Диапазон установки выходного напряжения, В |
Диапазон установки выходного тока, А |
Максимальная выходная мощность, Вт |
|
E36102A; E36102B |
от 0 до 6 |
от 0 до 5 |
30 |
|
E36103A; E36103B |
от 0 до 20 |
от 0 до 2 |
40 |
|
E36104A; E36104B |
от 0 до 35 |
от 0 до 1 |
35 |
|
E36105A; E36105B |
от 0 до 60 |
от 0 до 0,6 |
36 |
|
E36106A; E36106B |
от 0 до 100 |
от 0 до 0,4 |
40 |
Таблица 3 - Метрологические характеристики источников в режиме стабилизации напряжения
|
Модификация |
Пределы допускаемой основной абсолютной погрешности воспроизведения/ измерений напряжения постоянного тока, В |
Нестабильность выходного напряжения |
Уровень пульсаций выходного напряжения (СКЗ/Р), мВ | |
|
при изменении напряжения питания, В |
при изменении тока нагрузки, В | |||
|
E36102A; |
±(0,0005/U+0,003) / |
±(0,0001-U+ |
±(0,0001-U+ |
0,35/10 |
|
E36102B |
±(0,0005^+0,003) |
0,001) |
0,002) |
0,35/8 1} |
|
E36103A; |
±(0,0005/U+0,008) / |
±(0,0001-U+ |
±(0,0001-U+ |
2/30 |
|
E36103B |
±(0,0005^+0,005) |
0,002) |
0,003) |
0,8/15 1} |
|
E36104A; |
±(0,0005^+0,012) / |
±(0,0001-U+ |
±(0,0001-U+ |
4/60 |
|
E36104B |
±(0,0005^+0,008) |
0,004) |
0,006) |
1,2/20 1} |
|
E36105A; |
±(0,0005/U+0,020) / |
±(0,0001-U+ |
±(0,0001-U+ |
5/100 |
|
E36105B |
±(0,0005^+0,012) |
0,007) |
0,01) |
1,55/30 1} |
|
E36106A; |
±(0,0005/U+0,040) / |
±(0,0001-U+ |
±(0,0001-U+ |
15/150 |
|
E36106B |
±(0,0005^+0,020) |
0,012) |
0,02) |
2,5/40 1} |
Примечания
U - значение выходного напряжения, В;
СКЗ - среднеквадратическое значение, мВ;
Р - размах сигнала, мВ;
1) - для модификаций E36102B, E36103B, E36104B, E36105B, E36106B соответственно
Таблица 4 - Метрологические характеристики в режиме стабилизации тока
|
Модификация |
Пределы допускаемой основной абсолютной погрешности воспроизведения/ измерений силы постоянного тока, А |
Нестабильность выходного тока |
Уровень пульсаций выходного тока (СКЗ), мА | |
|
при изменении напряжения питания, А |
при изменении напряжения на нагрузке, А | |||
|
E36102A; |
±(0,00051+0,005) / |
±(0,00021+ |
±(0,00021+ |
2 |
|
E36102B |
±(0,00051+0,004) |
0,00025) |
0,00025) | |
|
E36103A; |
±(0,0005^+0,001) / |
±(0,00021+ |
±(0,00021+ |
1 |
|
E36103B |
±(0,00051+0,001) |
0,0001) |
0,0001) | |
|
E36104A; |
±(0,00051+0,000б) / |
±(0,00021+ |
±(0,00021+ |
0,4 |
|
E36104B |
±(0,00051+0,0005) |
0,00005) |
0,00005) | |
|
E36105A; |
±(0,00051+0,0004) / |
±(0,00021+ |
±(0,00021+ |
0,2 |
|
E36105B |
±(0,00051+0,0003) |
0,00003) |
0,00003) | |
|
E36106A; |
±(0,00051+0,0003) / |
±(0,00021+ |
±(0,00021+ |
0,16 |
|
E36106B |
±(0,00051+0,0002) |
0,00002) |
0,00002) | |
|
Примечания I - значение выходного тока, А; СКЗ - среднеквадратическое значение, мА | ||||
Таблица 5 - Метрологические характеристики в режиме измерений силы тока (малые токи)
|
Модификация |
Диапазон установки выходного тока, мА |
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А |
|
E36102A; E36102B |
от 0 до 20 |
±(0,00251+0,00004) |
|
E36103A; E36103B |
от 0 до 8 | |
|
E36104A; E36104B |
от 0 до 4 | |
|
E36105A; E36105B |
от 0 до 3 | |
|
E36106A; E36106B |
от 0 до 2 | |
|
Примечание - I значение выходного тока, А | ||
Таблица 6 - Дополнительные погрешности
|
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений напряжения постоянного тока, В/°С |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений силы постоянного тока, А/°С |
|
E36102A; |
0,00005^+0,000180 / |
0,0001-1+0,00025 / |
|
E36102B |
0,00005^+0,000012 |
0,0001-1+0,00025 |
|
E36103A; |
0,00005/U+0,000600 / |
0,0001-1+0,00010 / |
|
E36103B |
0,00005/U+0,00004 |
0,0001-1+0,00010 |
|
E36104A; |
0,00005^+0,00105 / |
0,0001-1+0,00005 / |
|
E36104B |
0,00005/U+0,00007 |
0,0001-1+0,00005 |
|
E36105A; |
0,00005^+0,00180 / |
0,0001-1+0,00006 / |
|
E36105B |
0,00005^+0,00012 |
0,0001-1+0,00003 |
Продолжение таблицы 6
|
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений напряжения постоянного тока, В/°С |
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений силы постоянного тока, А/°С |
|
E36106A; |
0,00005-U+0,003 / |
0,0001-1+0,00004 / |
|
E36106B |
0,00005^+0,0002 |
0,0001-1+0,00002 |
|
Примечания U - значение выходного напряжения, В; I - значение выходного тока, А | ||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 207 до 253 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Габаритные размеры, мм - длина |
367,7 |
|
- ширина |
106,4 |
|
- высота |
98,5 |
|
Масса, кг |
3,7 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, % |
80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность воздуха, % |
80 |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока серии E36100 (модификация по заказу) |
- |
1 шт. |
|
Сетевой шнур |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 64742-16 с изменением № 1 |
1 экз. |
осуществляется по документу МП 64742-16 с изменением № 1 «Источники питания постоянного тока серии E36100. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.11.2018 г.
Основные средства поверки: вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде № 52147-12); катушки электрического сопротивления Р310, Р321 (регистрационный номер в Федеральном информационном фонде
№ 1162-58); микровольтметр В3-57 (регистрационный номер в Федеральном информационном фонде № 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель корпуса прибора.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к источникам питания постоянного тока серии E36100ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 30 А
ИзготовительКомпания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia Телефон (факс): +60-04-643-0611 (+60-04-641-5091)
ЗаявительОбщество с ограниченной ответств енностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»)
Адрес: 115054, г. Москва, Космодамианская наб., д. 52 стр. 3
Телефон (факс): +7 (495) 797-39-00 (+7 (495) 797-39-01)
Web - сайт: https ://www.keys i ght.com/ ru/ru/ho me. html
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
