МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

31 мая 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению

единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления с

• 5. Контроль за

  на заместителя Руководите]

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

\_________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «31» мая 2021 г. № 878

Лист № 1 Регистрационный № 76117-19 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические однофазные УЭ1

Счетчики электрической энергии статические однофазные УЭ1 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений параметров сети и показателей качества электрической энергии (среднеквадратических значений фазного напряжения переменного тока, среднеквадратических значений силы переменного тока, активной, реактивной и полной электрической мощности, коэффициента мощности, частоты сети, положительного и отрицательного отклонений напряжения переменного тока по ГОСТ 32144-2013 (класс S), отклонения частоты переменного тока, длительности провала напряжения, глубины провала напряжения, длительности перенапряжения, величины перенапряжения, длительности прерывания напряжения) в соответствии с требованиями ГОСТ 30804.4.30-2013 в однофазных двухпроводных электрических сетях переменного тока частотой 50 Гц.

Принцип действия счетчиков основан на воздействии тока и напряжения сети переменного тока на измерительный элемент счетчика, преобразующего их в постоянный уровень напряжения, величина которого пропорциональна мощности измеряемой электрической энергии с последующим интегрированием по времени для вычисления и отображения на дисплее отчетного устройства и передачи по различным каналам связи с использованием стандартных протоколов передачи данных результатов измерений и информации:

• - количества активной электрической энергии не менее, чем по четырем тарифам, и суммы, кВт^ч;

• - количества реактивной электрической энергии не менее, чем по четырем тарифам, и суммы, кваруч;

• - параметров сети (среднеквадратических значений фазного напряжения переменного тока, среднеквадратических значений силы переменного тока, активной, реактивной и полной электрической мощности, коэффициента мощности, частоты сети);

• - значения тока в нулевом проводе;

• - небаланса токов в фазном и нулевом проводах;

• - показателей качества электрической энергии (положительного и отрицательного отклонений напряжения по ГОСТ 32144-2013, отклонения частоты (с уточнением в части диапазона измерений частоты от 47,5 до 52,5 Гц), длительности провала напряжения, глубины провала напряжения, длительности перенапряжения, величины перенапряжения, длительности прерывания напряжения) с погрешностью измерений не ниже класса S согласно ГОСТ 30804.4.30-2013;

• - текущего времени и даты.

Счетчики выпускаются в двух корпусных исполнениях - для установки в помещении, шкафу, щитке (далее - шкафного исполнения) и для установки вне помещения (далее - исполнение Split).

Конструкция счетчиков состоит из пластмассового корпуса и прозрачной крышки клеммной колодки. В корпусе расположены печатная плата, клеммная колодка, измерительные элементы, имеющие цепь измерения силы переменного тока и цепь измерения напряжения переменного тока в однофазной сети переменного тока, а также цепь для контроля силы тока в нулевом проводе, вспомогательные цепи и источник постоянного тока, встроенные часы реального времени (RTC), источник автономного питания, реле отключения нагрузки, жидкокристаллический дисплей (далее - ЖКИ) (только у счетчиков шкафного исполнения).

Дисплей счетчика исполнения Split является дистанционным, поставляется опционально. Связь между дистанционным дисплеем и счетчиком осуществляется по радиоинтерфейсу. На передней панели дистанционного дисплея расположены две кнопки управления выводом информации.

Крышка клеммной колодки при опломбировании предотвращает доступ к внутреннему устройству счетчика.

Счетчики предназначены для эксплуатации как в качестве самостоятельного устройства, так и в составе информационных измерительных систем (далее - ИИС) и информационноизмерительных комплексов (далее - ИИК) контроля и учета электроэнергии.

Счетчики поддерживают следующие интерфейсы связи, в зависимости от модификации:

• - радиомодули;

• - интерфейс оптического типа (оптический порт);

• - импульсное выходное устройство оптическое;

• - RS-485.

Счетчики обеспечивают возможности дистанционного считывания по цифровым интерфейсам измерительной информации с метками времени измерения, удалённого доступа и параметрирования.

В счетчиках с радиоинтерфейсом реализована функция инициативной передачи зарегистрированных событий на уровень информационно-измерительного комплекса электроустановки (далее - ИИКЭ) или ИИК при их возникновении и выбора состава передаваемых событий.

Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти следующей информации:

• - профиль нагрузки с программируемым интервалом времени от 1 до 60 минут, и глубиной хранения не менее 90 суток при интервале 30 мин;

• - значения активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам за сутки, глубина хранения не менее 60 суток;

• - значения активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам на начало текущего и предыдущих 36 программируемых расчетных периодов.

Счетчики обеспечивают защиту от несанкционированного доступа к изменению данных, параметров настройки, журнала событий, загруженных программ (на программном уровне -установка паролей, на аппаратном уровне - электронные пломбы корпуса и клеммной крышки).

Счетчики обеспечивают возможность полного и (или) частичного ограничения режима потребления электрической энергии (управления нагрузкой), с использованием встроенного коммутационного аппарата (кроме приборов учета электрической энергии трансформаторного включения) в случаях:

• - запроса ИИС;

• - превышения заданных в приборе учета электрической энергии пределов параметров сети;

• - превышения заданного в приборе учета электрической энергии предела электрической энергии (мощности);

• - при попытке несанкционированного доступа (вскрытие клеммной крышки, вскрытие корпуса (для разборных корпусов) и воздействие постоянным и переменным магнитным полем).

Счетчики обеспечивают возможность возобновления подачи электрической энергии по запросу ИИС, в том числе путем фиксации встроенного коммутационного аппарата в положении «включено» непосредственно на приборе учета электрической энергии.

Счетчики имеют возможность физической (аппаратной) блокировки срабатывания встроенного коммутационного аппарата, используемого для полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии.

Счетчики имеют встроенные энергонезависимые часы реального времени с поддержкой текущего времени (секунды, минуты, часы) и календаря (число, месяц, год), обеспечивающие:

- ведение даты и времени;

- внешнюю ручную и автоматическую коррекцию (синхронизацию);

- возможность автоматического переключения на зимнее/летнее время.

В счетчиках реализована возможность задания не менее 4-х тарифных зон суток.

Счетчики имеют энергонезависимую память, сохраняющую данные при отключении питания более 30 лет.

Счетчики содержат журнал событий с возможностью хранения не менее 2500 записей (не менее 500 событий по каждому журналу), в котором фиксируются время и дата наступления следующих событий:

- дата, время вскрытия клеммной крышки и крышки корпуса прибора;

- дата, время перепрограммирования;

- дата, время включения и отключения встроенного коммутационного аппарата с указанием причины;

- дата, время, тип и параметры выполненной команды;

- попытка доступа с неуспешной идентификацией и (или) аутентификацией;

- попытка доступа с нарушением правил управления доступом;

- попытка несанкционированного нарушения целостности программного обеспечения и параметров;

- воздействие постоянного магнитного поля со значением модуля вектора магнитной индукции свыше 100 мТл или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение) с визуализацией индикации;

- нарушения индивидуальных параметров качества электроснабжения;

- факт связи с прибором учета, который привел к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);

- дата и время отклонения напряжения в измерительных цепях от заданных пределов;

- отсутствие напряжения либо значение ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;

- изменение направления перетока мощности;

- превышение соотношения величин потребления активной и реактивной мощности;

- небаланс тока в нулевом и фазном проводе;

- превышение заданного предела мощности;

• - инициализации прибора учета (далее - ПУ), последнего сброса, число сбросов;

• - результаты самодиагностики с формированием обобщённого сигнала работоспособности измерительного блока, вычислительного блока, таймера (RTC), радиомодуля, дисплея, блока питания, блока памяти (подсчет контрольной суммы);

• - температуры внутри корпуса приборов учета;

• - изменение текущих значений времени и даты при синхронизации времени, с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Счетчики имеют возможность передачи зарегистрированных событий в ИИС по инициативе прибора учета электрической энергии в момент их возникновения и выбор их состава.

Структура условного обозначения счетчиков:

уЭ1 ХВ Х(Х)А XXXX -Х

Класс точности

Варианты: A, B, C___________________________________________

Дополнительные функции и интерфейсы:

O - оптический интерфейс;

A - RS-485;

N - NB-IOT;

W - LoraWan;

Z - ZigBee;

G - GSM/GPRS;

B - Bluetooth;

Q - реле управления нагрузкой;

U - параметры качества электроэнергии;

V - наличие электронной пломбы;

L - подсветка ЖКИ;

F - датчик магнитного поля;

I - контроль тока в нейтральном проводе;

________S - исполнение Split.____________________________________________ _____________Базовый (максимальный ток), A_____________________________ __________________Номинальное фазное напряжение, В__________________________ Тип счетчика (наименование)

Примечание - при отсутствии опции отсутствует и соответствующий символ в условном обозначении.

Заводской номер наносится на корпус счетчиков в виде буквенно-цифрового кода любым технологическим способом.

Общий вид счетчиков и схема пломбировки от несанкционированного доступа с указанием места нанесения знака поверки приведены на рисунке 1.

Кроме механического пломбирования в счетчиках предусмотрено электронное пломбирование корпуса и клеммной крышки.

4

\ /*"Ч И 23085(80) А 50 Гц X/ —4 I ГОСТ 31818 11-2012 J       -L Сделано в России

счетчик электрической энергии статический однофазный

2

4

1

3

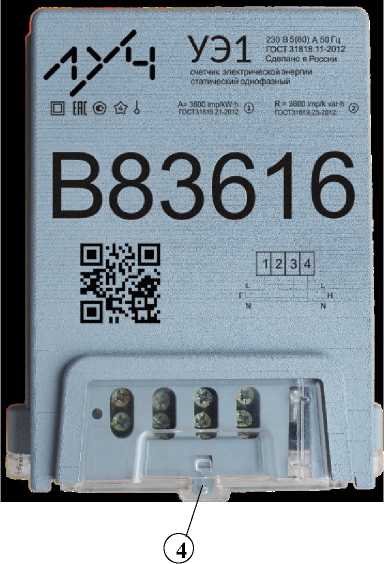

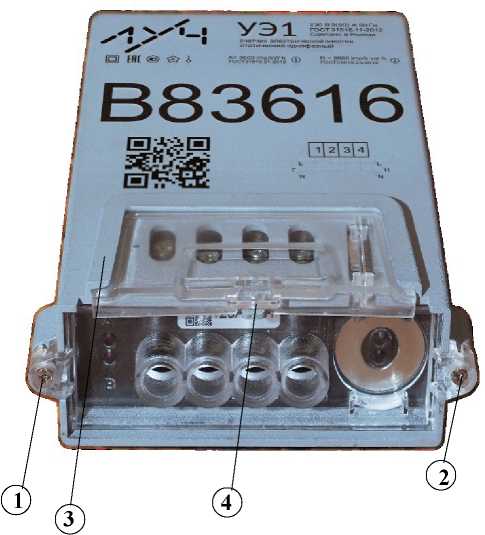

б) счетчики исполнения Split

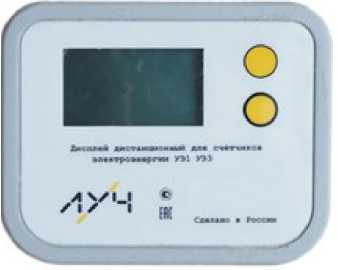

в) дистанционный дисплей для счетчиков исполнения Split

• 1. Место пломбирования производителя

• 2. Место пломбирования метрологической службы

• 3. Место нанесения поверительного клейма метрологической службы

• 4. Место пломбирования обслуживающей организации на крышке доступа к клеммной колодке

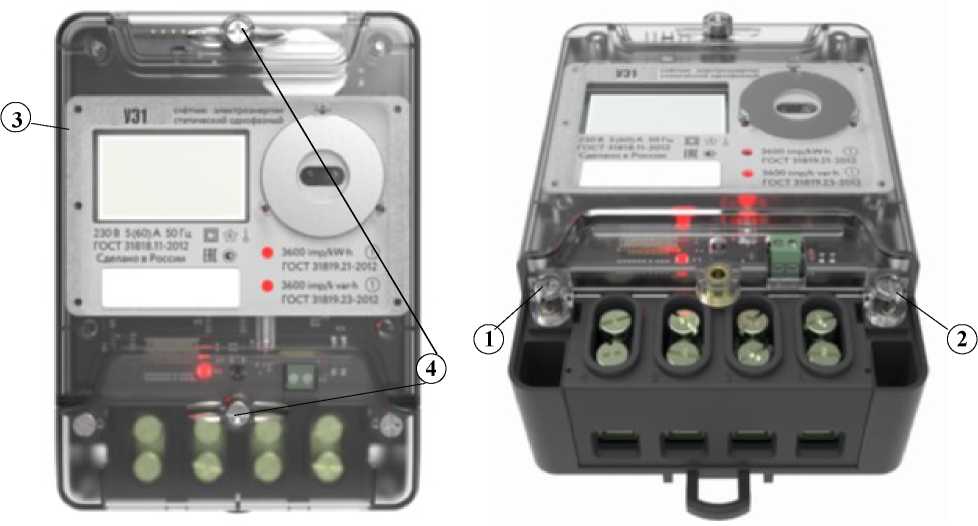

Рисунок 1 - Общий вид счетчиков и схема пломбировки от несанкционированного доступа с указанием места нанесения знака поверки

Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память счетчика и предназначенное для:

• - обработки сигналов от измерительного механизма счетчика, вычисления, индикации на дисплее отчетного устройства и регистрации результатов измерений количества электрической энергии с учетом действующего тарифа;

• - регистрации параметров сети переменного тока, потребляемой мощности подключаемой нагрузки, температуры внутри счетчика, сигналов от датчиков открытия кожуха корпуса, наличия магнитного поля;

• - хранения учетных данных, коэффициентов калибровки и конфигурации счетчиков;

• - ведения архива и журнала событий;

• - измерения текущего значения времени;

• - передачи результатов измерений и информации в ИС;

• - управление реле отключения нагрузки.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики счетчиков

Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной энергии прямого и обратного направлений для счетчиков класса точности 0,5

Таблица 4 - Пределы допускаемой дополнительной относительной погрешности измерений активной энергии прямого и обратного направлений, вызванной отклонением частоты сети в пределах +2 % от /ном, для счетчиков класса точности 0,5

Таблица 5 - Средний температурный коэффициент для счетчиков класса точности 0,5 при измерении активной энергии прямого и обратного направлений при отклонении температуры окружающей среды от нормальных условий измерений

Таблица 6 - Пределы допускаемой основной относительной погрешности измерений реактивной энергии прямого и обратного направлений для счетчиков класса точности 0,5

Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии прямого и обратного направлений, вызванной отклонением частоты сети в пределах +2 % от /ном, для счетчиков класса точности 0,5

Таблица 8 - Средний температурный коэффициент для счетчиков класса точности 0,5 при измерении реактивной энергии прямого и обратного направлений при отклонении температуры окружающей среды от нормальных условий измерений

Таблица 9 - Основные технические характеристики

наносится на корпус счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульный лист руководства по эксплуатации - типографским способом.

Таблица 10 - Комплектность счетчиков

приведены в разделе 5 «Основные функции и порядок работы со счетчиком» руководства по эксплуатации.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ТУ 26.51.63-001-35229118-2018 Счетчики электрической энергии статические однофазные УЭ1. Технические условия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «31» мая 2021 г. № 878

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
