ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «30» марта 2022 г. № 795

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» марта 2022 г. № 795

Регистрационный № 40537-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические с автоматической компенсацией ПТАК

Преобразователи термоэлектрические с автоматической компенсацией ПТАК (далее -ПТАК) предназначены для непрерывного измерения температуры твердых тел, газов, паров, жидкостей. ПТАК осуществляют автоматическую компенсацию погрешности измерения температуры, вызванной ненулевой температурой свободного конца (холодного спая) термоэлектрического преобразователя с медными выводными проводниками.

ПТАК могут применяться в автоматизированных и автоматических системах контроля, регулирования и управления технологическими процессами, имеющих уставки аварийной защиты, в промышленности, энергетике и, в частности, на атомных электростанциях. ПТАК при эксплуатации на АЭС могут быть установлены в зоне контролируемого доступа и в герметичной зоне. Измеряемая среда должна быть не агрессивной к материалу оболочки (коррозионно-стойкая сталь 08(12)Х18Н10Т) преобразователя термоэлектрического.

ПТАК - стационарные, одноканальные, однофункциональные и неремонтируемые изделия непрерывного действия.

ПТАК состоит из сборки преобразователя термоэлектрического (ТП) с разъемной головкой и устройства автоматической компенсации температуры холодных спаев типа УТ (далее УТ), установленного непосредственно в головку. УТ последовательно включено в цепь преобразователя термоэлектрического с медными выводными проводниками, осуществляющего измерение температуры. УТ вырабатывает электрический сигнал (напряжение), который компенсирует погрешность измерения, вызванную отличием температуры холодных спаев ТП от 0 ⁰С. ПТАК вырабатывает сигнал, соответствующий номинальной статической характеристике ТП независимо от температуры холодного спая.

В головке возможна установка дополнительного термопреобразователя сопротивления (ТС) для контроля температуры холодных спаев.

ПТАК функционирует с источником тока моста типа ИТМ (далее по тексту - ИТМ), рассчитанным на условия работы в зоне ограниченного доступа (температура эксплуатации (от 0 до плюс 70 °С).

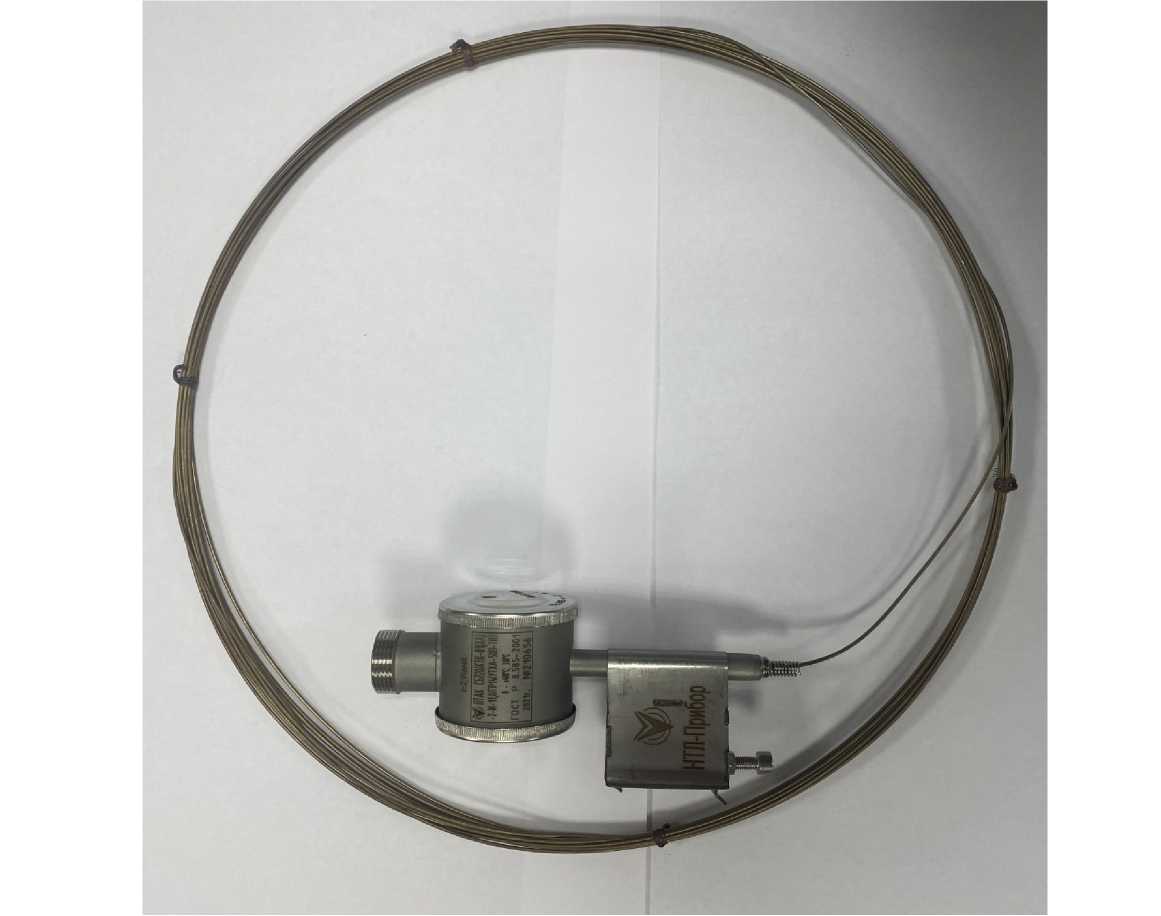

Общий вид ПТАК представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на корпус и имеет цифровое обозначение.

Рисунок 1 - Общий вид ПТАК

Пломбирование преобразователей термоэлектрических с автоматической компенсацией

ПТАК не предусмотрено.

Таблица 1 - Метрологические и технические характеристики

Нанесение знака утверждения типа на преобразователи термоэлектрические с автоматической компенсацией ПТАК не предусмотрено. Знак утверждения типананосится в верхнем левом углуна титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

приведены вразделе 2 «Использование по назначению» руководства по эксплуатации ТАДУ 405220.005РЭ

ГОСТ 8.558-2009«ГСИ. Государственная поверочная схема для средств измерений температуры»

ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»

ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»

ТАДУ 405220.005ТУ «Преобразователи термоэлектрические с автоматической компенсацией ПТАК. Технические условия».

СТО 1.1.1.07.001.0675-2008 «Стандарт организации. Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Техническая документация изготовителя

Общество с ограниченной ответственностью «НТЛ-Прибор» (ООО «НТЛ-Прибор»)

ИНН 7715090284

Адрес: 107023, г. Москва, ул. Малая Семеновская, д. 11А, стр. 2

Телефон: +7(495) 964-30-00

Факс: +7(495) 748-14-56

E-mail: mail@ntl-pribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа No 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» марта 2022 г. № 795

Лист № 1 Регистрационный № 67221-17 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры промышленные многофункциональные «Арбитр»

Контроллеры промышленные многофункциональноые «Арбитр» (далее по тексту -контроллеры) предназначены для измерений и преобразований входных сигналов (силы постоянного тока, количества импульсов электрического напряжения) поступающих от первичных преобразователей по цифровым и аналоговым интерфейсам.

Принцип действия контроллеров заключается в измерении и преобразовании по аналоговым и цифровым входам значений электрических сигналов с соответствующих вычислителей, корректоров, расходомеров, счетчиков и датчиков, и других приборов, поддерживающих открытые протоколы обмена по цифровым интерфейсам, их обработке и хранении, с последующей передачей в информационные системы.

Контроллеры работают в составе:

• -    автоматизированных           информационно-измерительных           систем

коммерческого/технического учёта электроэнергии и мощности (АИИС КУЭ/АИИС ТУЭ);

• -    автоматизированных систем коммерческого учёта тепловой энергии (АСКУТЭ);

• -     автоматизированных систем диспетчерского контроля и телеуправления (АСДТУ);

• -    автоматизированных систем управления технологическим процессом (АСУ ТП).

Контроллеры представляют собой устройства, выполненные в пластиковом корпусе. В корпусе контроллеров размещена микропроцессорная плата, предназначенная для организации работы внешних интерфейсов, а также обработки и подготовки полученных данных для хранения их во внутренней памяти контроллеров и дальнейшей передачи на верхний (диспетчерский) уровень. На микропроцессорной плате установлены разъемы для обеспечения подключения внешнего питания, разъемы для подключения интерфейсных кабелей и элементы индикации работы контроллеров.

Контроллер позволяет организовывать информационный обмен с многофункциональными счетчиками электрической энергии, сторонними контроллерами и другими устройствами, поддерживающими открытые протоколы обмена:

• -   ГОСТ Р МЭК 60870-5-101;

• -   ГОСТ Р МЭК 60870-5-104;

• -   Modbus ASCII;

• -   Modbus RTU;

• -   Modbus TCP;

• -   OPC-UA;

• -   Telnet, Syslog, TFTP, FTP, SNMP, HTTP, SSH и другие.

Контроллеры предназначены для выполнения следующих основных функций:

• 1) прием сигналов с соответствующих счетчиков, вычислителей, корректоров, расходомеров, датчиков, приборов учета или других средств измерений (указанных в руководстве по эксплуатации);

• 2) измерение входных сигналов по аналоговым и дискретным интерфейсам контроллера;

• 3) преобразование полученных сигналов на верхний уровень измерительных систем по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной или голосовой передачи данных с использованием технологий GPRS/EDGE/3G или CSD, по каналам связи стандартов IEEE 802.11, Wi-Fi, LTE и другим типам радиосетей;

• 4) построение информационных систем по сбору данных, диспетчеризации удаленных объектов, управляющих систем по автоматизации технологических процессов;

• 5) исполнение команд и алгоритмов, заданных пользователем.

Конфигурирование контроллеров производится с помощью прикладного программного обеспечения дистанционно через беспроводные сети, локально через порт Ethernet, порт RS232 или порт USB.

Защита данных контроллеров от несанкционированного доступа организована с помощью использования паролей и электронной пломбы.

Контроллеры выпускаются в нескольких модификациях, с опциональной возможностью кодирования встроенных модулей дополнительными обозначениями.

Расшифровка обозначения контроллеров:

Контроллер промышленный многофункциональный «Арбитр»     W X Y Z (KKKK)

W -буквенное обозначение предметной области применения

Контроллера:

• •  E - учет электроэнергии

• •  T - учет тепловой энергии

• •  C - комплексный учет

• •  M - системы дистанционного мониторинга

Обозначение аппаратной платформы (семейства процессоров):

• •  А-ARM

• •  B - MIPS

• •  C - x86

• •  D - PowerPC

Y - Исполнение питания изделия:

• •   0 - постоянное стационарное питание, с возможностью временной работы от встроенного источника питания

• •   1 - автономное питание от встроенного источника питания

Порядковый номер изделия в линейке Контроллеров (от 0 до 9)

Опциональный код для модулей расширения, поставляемых с Контроллером (указывается при наличии).

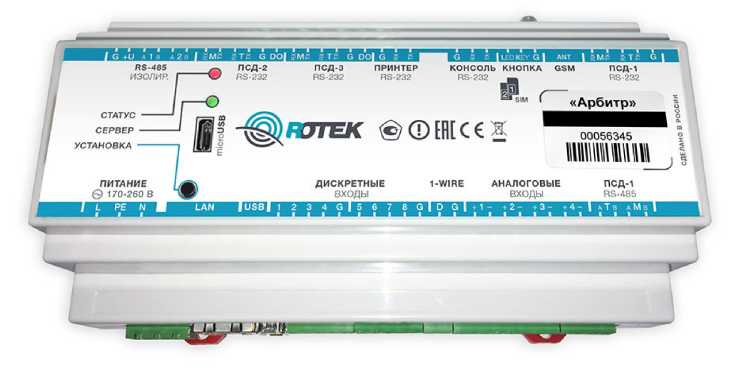

Общий вид средства измерений представлен на рисунке 1.

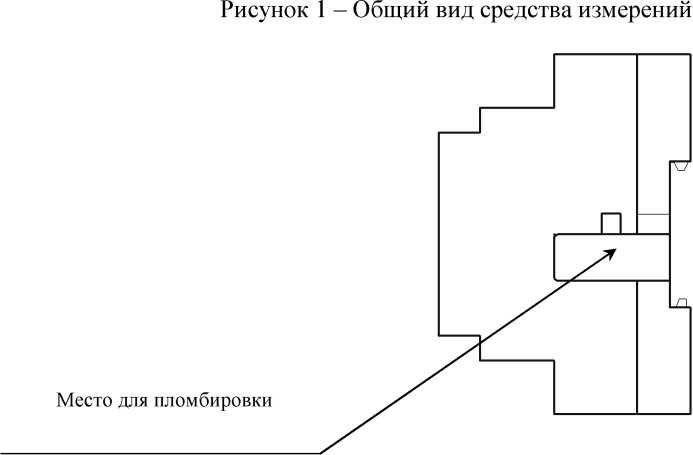

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа,

обозначение места нанесения знака поверки

В контроллерах установлено встроенное ПО, которое состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллеров. С помощью стандартного персонального компьютера с установленным WEB браузером и терминальной программой типа HyperTerminal пользователь (оператор) имеет возможность настроить контроллеры на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов контроллеров.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на корпус в виде наклейки, а также на титульные листы эксплуатационной документации (формуляр и руководство по эксплуатации) типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 31.07.2018 №1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты

Приказ Росстандарта от 30.12.2019 № 3463 Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения.

Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А

ГОСТ Р МЭК 60870-5-101 - 2006 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики

ГОСТ Р МЭК 60870-5-104 - 2004 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей

АЦМЕ.468266.002 ТУ Контроллеры промышленные многофункциональные «Арбитр». Технические условия

Акционерное общество «Научно-Производственная Компания РоТеК», АО «НПК РоТеК» ИНН 7710604666

Адрес: 141205, Московская область, г. Пушкино, ул. 50 лет Комсомола, д. 1, оф. 95.

Телефон (факс): +7 (495) 545-49-85, +7 (495) 935-82-50

Web-сайт: www.rotek.ru

E-mail: info@rotek.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д.31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
