МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 сентября 2019 г.                                            „      2324

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 69766 «Комплексы автоматизированные учета нефтепродуктов УКУН» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ИПФ ВЕКТОР» от 09 сентября 2019 г. № 923 и № 924 приказываю:

• 1. Внести изменения в описание типа на комплексы автоматизированные учета нефтепродуктов УКУН, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71071-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Установить методику поверки по документу МП 71071-18

с изменением №  1 «ГСИ. Комплексы автоматизированные учета

нефтепродуктов УКУН. Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 26 ноября 2018 г., и распространить действие документа на комплексы автоматизированные учета нефтепродуктов УКУН, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 69766 «Комплексы автоматизированные учета нефтепродуктов УКУН», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 71071-18, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан; голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\      ■ — I____________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» сентября 2019 г. № 2324

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматизированные учета нефтепродуктов УКУН

Комплексы автоматизированные учета нефтепродуктов УКУН (далее - УКУН) предназначены для измерения массы нефтепродуктов.

Принцип действия УКУН основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением массового расходомера.

В состав УКУН входят:

технологический блок, изготовленный в модульном исполнении и включающий:

• - измерительную линию с установленным фильтром тонкой очистки с газосборной камерой, запорно-регулирующей арматурой, дренажной системой и обратным клапаном;

• - счетчик-расходомер массовый Micro Motion мод. CMF 300, регистрационный номер в Федеральном информационном фонде средств измерений утвержденного типа (далее -регистрационный номер) 45115-16;

• - датчик давления Метран-150, регистрационный номер в 32854-13;

• - термопреобразователь сопротивления 90.2820, регистрационный номер 67153-17;

• - влагомер поточный ВСН-2, регистрационный номер 24604-12 или влагомер нефти поточный УДВН-1пм, регистрационный номер 14557-10 и 14557-15¹;

• - шкаф автоматики;

• - узел подключения контрольного массомера. Система обработки информации СОИ, включающая:

• - контроллер программируемый SIMATIC S7-1200, регистрационный номер 63339-16;

• - автоматизированное рабочее место (АРМ) оператора.

АРМ оператора обеспечивает:

а) контроль условий измерений (температура, давление, обводненность измеряемой среды);

б) аварийное отключение насосов в случае возникновения нештатной ситуации;

в) получение, хранение, отображение на дисплее и передачу в информационную базу данных измеряемых величин - объема и/или массы последней партии перекачанного продукта, а также суммарные значения объема и/или массы за все время эксплуатации УКУН;

г) задание дозы (объема и/или массы партии) перекачиваемого продукта. Программное обеспечение (ПО) «АРМ оператора» обеспечивает:

а) ограничение доступа к изменению параметров перекачки нефтепродукта;

б) архивирование и хранение данных по каждой дозе (партии) нефтепродукта - объема, массы, температуры - не менее одного календарного года, а также суммарных значений объема и массы за все время эксплуатации УКУН.

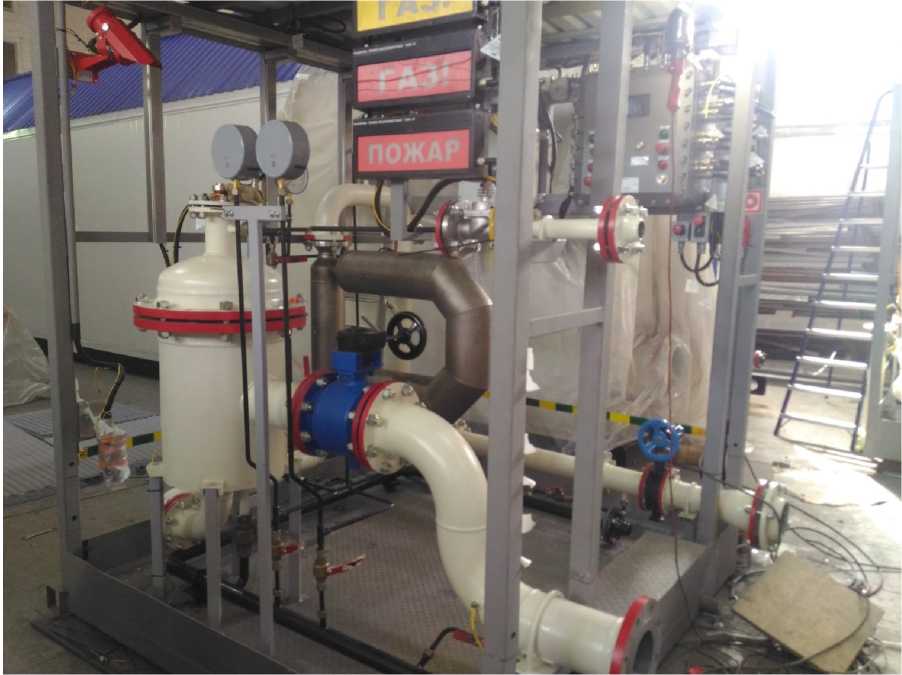

Общий вид УКУН представлен на рисунке 1.

Рисунок 1 - Общий вид УКУН

Пломбирование средств измерений, находящихся в составе комплексов автоматизированных учета нефтепродуктов УКУН производится в соответствии с технической документацией изготовителей.

Программное обеспечение УКУН обеспечивает прием и обработку информации от первичных преобразователей. ПО представлено загружаемым программным пакетом АРМ оператора.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист документа «Комплекс автоматизированный учета нефтепродуктов УКУН. Руководство по эксплуатации» типографским методом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 71071-18 «ГСИ. Комплексы автоматизированные учета нефтепродуктов УКУН. Методика поверки» с изменением №  1, утвержденному

ФБУ «Тюменский ЦСМ» 26.11.2018 г.

Основное средство поверки:

- поверочная установка с диапазоном воспроизведения значений массового расхода, соответствующим диапазону измерений поверяемого расходомера, в том числе на базе эталонного расходомера или весов (рабочий эталон 2-го разряда согласно ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке комплексов автоматизированных учета нефтепродуктов УКУН.

«Масса нефтепродукта. Методика измерений с помощью комплексов автоматизированных учета нефтепродуктов УКУН». Аттестована ФБУ «Тюменский ЦСМ». Свидетельство об аттестации № 1299/01.00248-2014/2018 от 05.03.2018.

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ТУ 2899-030-35349845-2018 Комплексы автоматизированные учета нефтепродуктов УКУН. Технические условия.

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»)

ИНН 7203256184

Адрес: 625031, РФ, г. Тюмень, ул. Шишкова, 88,

Тел. 3452-388720; Факс 3452-388727,

E-mail: sekretar@ipfvektor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты-Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»),

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Тел. (3452) 20-62-95; Факс (3452) 28-00-84

Web-сайт: http://www.csm72.ru/; E-mail: mail@csm72.ru

Аттестат аккредитации ФБУ «Тюменский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311495 от 03 февраля 2016 г.

¹

- в составе УКУН применяют модели влагомеров, обеспечивающие измерение объемной доли воды с абсолютной погрешностью не более ± 0,4 %)
