Приказ Росстандарта №435 от 15.04.2016

№435 от 15.04.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 1919
О внесении изменений в описание типа на счетчики газа малогабаритные бытовые СГБМ

2016 год
месяц April
сертификация программного обеспечения

222 Kb

Файлов: 1 шт.

ЗАГРУЗИТЬ ПРИКАЗ


Приказ Росстандарта №435 от 15.04.2016, https://oei-analitika.ru

министжрствопррмьпплжнности иторговли российской одкрацни

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Госстандарт)

ПРИКАЗ

15 апреля 2016 г.

435

4.

Москва

О внесении изменений в описание типа на счетчики газа малогабаритные. бытовые СГБМ

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ЗАО «Счетприбор» от 9 марта 2016 г. № 001-у приказываю:

  • 1. Внести изменения в описание типа на счетчики газа малогабаритные бытовые СГБМ, зарегистрированные в, Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61968-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Приказ Росстандарта №435 от 15.04.2016, https://oei-analitika.ru

    Управление

    работы и внешних

    связей

    С.С.Голубев

Заместитель Руководителя

Федерального агентства

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 188A1BOD02008D01188В Кому выдан'. Голубев Сергей Сергеевич Приложение к приказу Федерального агентства по техническому регулированию и метрологии

Приказ Росстандарта №435 от 15.04.2016, https://oei-analitika.ru

от «15» апреля 2016 г. № 435

Изменения в описание типа на счетчики газа малогабаритные бытовые СГБМ

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа малогабаритные бытовые СГМБ

Назначение средства измерений

Счетчики газа малогабаритные бытовые СГМБ (далее - счетчик) предназначены для измерений объема и температуры газа, проходящего через счетчик (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), с приведением к нормальным условиям по ГОСТ 2939-63 по температуре.

Описание средства измерений

Принцип действия счетчиков основан на использовании эффекта колебания струи измеряемого газа при протекании через струйный автогенератор, представляющий собой бистабильный струйный элемент, приемные каналы которого соединены каналами обратной связи с соплами управления, принцип работы которого основан на использовании эффекта колебания струи измеряемого газа, вытекающей из входного сопла в рабочую камеру, с последующим отклонением струи газа к одной из двух стенок, к которой струя прижимается давлением, созданным потоком, отраженным вогнутым дефлектором в область между струей и стенкой. Далее струя течет вдоль стенки и попадает в свой приемный канал; в результате торможения потока давление в канале по сравнению с давлением в камере и противоположном приемном канале повышается. Это вызывает разгон среды в своем канале обратной связи. Через промежуток времени запаздывания в линии, расход в своем сопле управлений достигает величины расхода переключения, что приводит к отрыву струи от стенки. Струя достигает противоположной стенки, и через отрезок времени запаздывания в струйном                                 элементе,                                 во

втором приемном канале повышается давление (при этом в противоположном приемном канале оно становится равным давлению в камере). Спустя время прохождения по второму каналу обратной связи - расход во втором сопле управления достигает величины расхода переключения, и струя принимает исходное направление и начнется новый период автоколебаний, воспринимаемых пьезодатчиком, преобразующим автоколебания в электрические импульсы с частотой пропорциональной объемному расходу газа, воспринимаемые электронным блоком. В рабочей камере счетчика вместе с струйным автогенератором установлен термопреобразователь сопротивления преобразующий температуру газа в электрическое сопротивление, пропорциональное температуре газа, измеряемое электронным блоком.

Электронный блок, производит формирование и усиление импульсов счета, измерение электрического сопротивления , с последующим вычислением объема газа (температуры1) и объема газа, приведенного к нормальным условиям по температуре)

Только для счетчиков, укомплектованных температурным корректором. прошедшего, через счетчик и индикацией результатов измерения на жидкокристаллическом индикаторе (далее - индикаторное устройство).

На индикаторном устройстве цифры слева до точки показывают:

  • - объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

  • - объем газа, приведенный к нормальным условиям по температуре в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра;

  • - температуру газа1) в градусах Цельсия, а цифра после точки в десятых долях градуса Цельсия.

Счетчик состоит из:

  • - струйного автогенератора;

  • - электронного блока;

  • - литиевой батареи для электропитания электронного блока;

  • - корпуса;

  • - крышки корпуса;

  • - крышки счетчика с пломбировочным кольцом.

Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.

Изготавливаются следующие модели счетчиков:

  • - СГМБ-1,6 X] Хг Хз1 - с максимальным объемным расходом газа 1,6 м3/ч;

  • - СГМБ-2,5 X] Х2 Хз1 - с максимальным объемным расходом газа 2,5 м3/ч;

  • - СГМБ-3,2 X] Хг Хз1 - с максимальным объемным расходом газа 3,2 м3/ч;

  • - СГМБ-4 Xi Хг Хз1 - с максимальным объемным расходом газа 4,0 м3/ч.

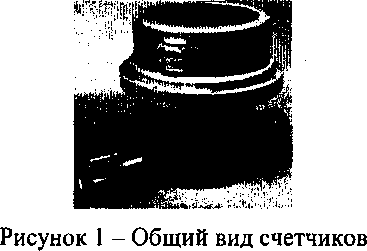

Общий вид счетчиков показан на рисунке 1.

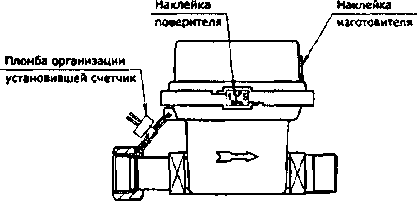

Схема пломбировки счетчиков приведена на рисунке 2.

Приказ Росстандарта №435 от 15.04.2016, https://oei-analitika.ru
Приказ Росстандарта №435 от 15.04.2016, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки счетчиков

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для: сбора, преобразования, обработки и отображения на индикаторном устройстве измерительной информации об объеме газа.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО для счетчиков

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

sgmb.hex

Номер версии ПО, не ниже

Версия 6.1

Цифровой идентификатор ПО (контрольная сумма исполняемого

*

кода)

Алгоритм вычисления цифрового идентификатора ПО

_*

* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -высокий.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование параметра

Единица измерения

Модель счетчика

СГМБ-1,6

СГМБ-2,5

СГМБ-3,2

СГМБ-4

значение параметра

Диаметр условного прохода (Ду)

мм

15

15   20

15 | 20

15 | 20

Минимальный объемный расход, Qmjn

м3

0,030

0,040

0,040

0,040

0,040

Максимальный объемный расход, Qin ах

м3

1,6

2,5

3,2

4,0

Пределы допускаемой относительной погрешности измерений объема газа, в диапазоне объемных расходов:

Qmin — Q < 0,2-Qmax

0,2-Qmax < Q < Qmax

%

±2,5

±1,5

Диапазон измерений температуры газа*

°C

от минус 30 до плюс 50

Пределы допускаемой абсолютной погрешности при измерении температуры газа*

°C

±0,5

Вес импульса"

м3/имп

0,002; 0,010

Диапазон температуры газа

°C

от минус 30 до плюс 50

Максимальное рабочее избыточное давление газа, Ртах

кПа

5

Потеря давления газа при Qmax, не более

кПа

1,0

0,5

0,9  0,8

1,3   1,1

2,0 1,7

Условия эксплуатации: диапазон температуры окружающей среды относительная влажность, не более атмосферное давление

°C % кПа '

от минус 10 до плюс 50

80

от 84,0 до 106,7

Емкость индикаторного устройства

м3

99999,999

Цена единицы младшего разряда

м3

0,001

индикаторного устройства

Напряжение электропитания от литиевой батареи

В

3,6

Срок службы литиевой батареи, не менее

лет

12

Габаритные размеры:

  • - длина

  • - ширина

  • - высота

мм •

110

81

80

110

81

80

120

81

88

но

81

80

120

81

88

но

81

80

120

81

88

Присоединительная резьба по ГОСТ 6357-81

дюйм

*/2

*/2

3/4

/2

3/4

Уг

3/4

Масса счетчика, не более

кг

0,6

Степень защиты по ГОСТ 14254-96

IP 50

’ Для счетчиков, укомплектованных температурным корректором. Для счетчиков, укомплектованных импульсным выходом.

Знак утверждения типа

наносится на самоклеящуюся этикетку на лицевой панели счетчика и на титульном листе руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование

Количество

Счетчик газа малогабаритный бытовой СГМБ

1 шт.

Руководство по эксплуатации

1 шт.

Методика поверки

1 экз. на партию

’ Модель счетчика определяется договором на поставку.

Поверка

осуществляется по документу СПЭФ.407279.005 МП «Счетчики газа малогабаритные бытовые СГМБ. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 09.03.2016.

Перечень эталонов, применяемых при поверке:

  • - установка поверочная для счетчиков газа бытовых УПСБГ-16, исполнения УПСБГ-16 К с диапазоном задания объемного расхода при поверке счетчиков газа от 0,016 до 16 м3/ч и пределами допускаемой погрешности измерений объема газа ± 0,3 %;

  • - термометр лабораторный электронный ЛТ-300 с диапазоном измеряемых температур от минус 30 °C до плюс 50 °C, пределами допускаемой абсолютной погрешности измерения температуры ± 0,05 °C и ценой единицы младшего разряда измеряемой температуры 0,01 °C.

Знак поверки наносится на свидетельство о поверке счетчика.

Сведения о методиках (методах) измерений

изложены в документе СПЭФ.407279.005 РЭ «Счетчики газа малогабаритные бытовые СГМБ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к счетчикам газа малогабаритным бытовым СГМБ
  • 1. ГОСТ Р 8.618-2014 «ГСП. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

  • 2. СПЭФ.407279.005 ТУ «Счетчики газа малогабаритные бытовые СГМБ. Технические условия».

Изготовитель

Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор»).

Адрес: 302005, г. Орел, ул. Спивака, 74 А.

ИНН 5753039951.

тел./факс: (4862) 72 44 81. http: www.schetpribor.ru. e-mail: schetpribor@yandex.ru.

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (3AQ КИП «МЦЭ»).

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8.

Аттестат аккредитации № RA.RU.311313.

Тел./факс: +7 (495) 491-78-12. e-mail: sittek@mail.ru.

1

X! - комплектация счетчика импульсным выходом: «И» для укомплектованных импульсным выходом счетчиков, пустое знакоместо для неукомплектованных импульсным выходом счетчиков; Хг - комплектация счетчика температурным корректором: «ТК» для укомплектованных температурным корректором счетчиков, пустое знакоместо для неукомплектованных температурным корректором счетчиков; Хз - комплектация счетчика комплектом монтажных частей и принадлежностей (далее - комплект): «М» для укомплектованных комплектом, пустое знакоместо для неукомплектованных комплектом.
