МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

10 февраля 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений и описания утвержденных типов средств измерений в части изменения сведений об изготовителях утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «10» февраля 2021 г. № 126

Сведения

об утверждаемых типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» февраля 2021 г. № 126

Лист № 1 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные малогабаритные МПУ «СЭМ»

Установки поверочные малогабаритные МПУ «СЭМ» (в дальнейшем - установки) предназначены для измерений объемного расхода и объема протекающей жидкости.

Описание средства измерений

Принцип действия установок основан на сравнении результатов измерений объема жидкости, пролитой через рабочие средства измерений в течение заданного интервала времени с результатами измерений этого же объема жидкости, измеренного эталоном.

В установках в качестве эталона, может быть использованы набор эталонных расходомеров (преобразователей расхода) с измерителем интервала времени или мерники металлические эталонные 2-го разряда.

В зависимости от используемого эталона, в установках используется два метода определения погрешностей рабочих средств измерений:

Метод сличения - при использовании в качестве эталона эталонных преобразователей расхода.

Объемный метод - при использовании в качестве эталона мерников 2-го разряда.

В качестве рабочей жидкости в установках используется вода питьевая по СанПиН 2.1.4.1074-2001.

Установки выпускается в двух модификациях: МПУ «СЭМ»-1 и МПУ «СЭМ»-2, отличающихся тем, что в состав модификации МПУ «СЭМ»-2 не входят мерники и соответственно контур, обеспечивающий объемный метод измерений.

Каждая модификация выпускается в трех исполнениях МПУ «СЭМ»-1(2)-016; МПУ «СЭМ»-1(2)-050; МПУ «СЭМ»-1(2)-200, отличающихся значением наибольшего создаваемого расхода и соответственно диаметрами условного прохода (Ду) основных и дополнительных первичных преобразователей (в дальнейшем - ПП) эталонных расходомеров. При комплектовании установок термоэлектронагревателем поверочной жидкости к названию установки добавляется буква Т: МПУ «СЭМ»-1(2)-Т.

Базовая модификация установок МПУ «СЭМ»-2 состоит из гидравлической части, включающей систему основных трубопроводов, эталонный расходомер основного трубопровода, патрубки-переходники, испытательный участок, оборотную емкость, буферную емкость, запорно-регулирующую арматуру, электронасос базовой комплектации, частотный преобразователь управления электронасосом и блок коммутации и индикации (БКИ). В зависимости от исполнения в составе установок поставляется одна или две системы обводных трубопроводов, включая эталонные расходомеры обводных трубопроводов и запорную арматуру.

При необходимости, если по условиям применения предъявляются повышенные требования к стабилизации потока, установки дополнительно комплектуется электронасосом малых расходов и гидрокомпенсатором.

Модификация установок МПУ «СЭМ»-1 включает полностью МПУ «СЭМ»-2 и дополнительно накопительную емкость, набор мерников и перекидное устройство.

В качестве аппаратуры для измерений интервала времени используется тепловычислитель «Тепло-3ВЭ» в режиме измерений интервалов времени, входящий в состав БКИ. Он же используется для отображения результатов измерений расхода эталонными расходомерами и рабочими средствами измерений. В составе установок может применяться до 3-х тепловычислителей «Тепло-3ВЭ» для обеспечения возможности одновременного получения результатов измерений максимального числа устанавливаемых рабочих средств измерений.

Работа всех тепловычислителей синхронизирована, в том числе работа по нажатию кнопки СТАРТ/СТОП.

Общий вид установок показан на рисунке 1.

Для защиты от несанкционированного доступа к внутренним частям тепловычислителей «Тепло-3ВЭ» и изменений параметров их настройки корпус пломбируется свинцовой пломбой с нанесением знака поверки.

Место пломбирования установок расположено на обратной стороне корпуса тепловычислителя «Тепло-3ВЭ» и показано на рисунке 2.

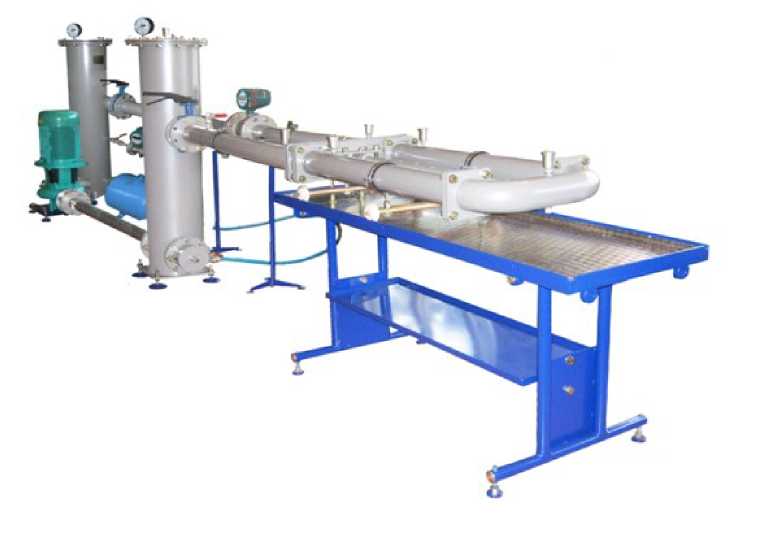

Рисунок 1 - Общий вид установок поверочных малогабаритных МПУ «СЭМ»-2-200

Место пломбирования

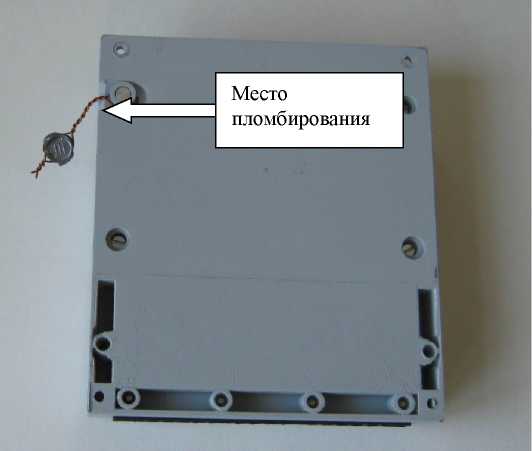

Рисунок 2 - Место пломбирования установок

Программное обеспечение

представлено встроенным программным обеспечением (в дальнейшем - ПО) управляющего микроконтроллера тепловычислителя «Тепло-3ВЭ» и вспомогательным автономным ПО -сервисными программами для настройки и считывания данных, выполняемыми на внешней ЭВМ. Встроенное ПО установок не подвергается разделению и является метрологически значимым. Информационный обмен встроенного ПО установок с внешними устройствами осуществляется посредством асинхронного последовательного интерфейса (RS232C, RS485) с использованием протокола Modbus. Перечень реализованных команд протокола приведен в руководстве по эксплуатации ШПИЮ. 421363.001.01РЭ. В соответствии с данным перечнем команд протокол обмена может быть отнесён к защищённым, поскольку не предусматривает команд, способных оказать влияние на встроенное ПО установок. Помимо внешних устройств с цифровым интерфейсом, встроенное ПО установок обрабатывает сигналы от двух подключаемых внешних кнопок - «СТАРТ/СТОП» и «СБРОС», которые используются при организации определения погрешностей преобразователей расхода в режиме пуска «Старт/Стоп».

Идентификационные признаки встроенного ПО установок указаны в таблице 1. Идентификационные признаки автономного ПО установок указаны в таблице 2.

Таблица 1 - Идентификационные признаки встроенного программного обеспечения

Таблица 2 - Идентификационные признаки автономного программного обеспечения

Уровень защиты встроенного ПО установок и метрологически значимых данных (параметров настройки, архивов результатов измерений) соответствует высокому уровню по Р 50.2.077-2014, уровень защиты автономного ПО установок - программы SAPO.exe соответствует среднему уровню по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Примечание:

• ¹⁾ В скобках указан диаметр условного прохода, допускаемый на замену.

• ²⁾ Может отсутствовать.

• ³⁾ Набор измерительных емкостей может уточняться при заказе

• ⁴⁾ Диапазон температур, в котором обеспечиваются погрешности измерения объема и объемного расхода эталонными расходомерами, должен определяться диапазоном температур, указанным в описании типа эталонных расходомеров.

наносится на табличку, закрепленную на основном трубопроводе установок, литографической печатью и титульный лист руководства по эксплуатации ШПИЮ.421463.001РЭ по центру сверху типографским способом.

Таблица 5 - Комплектность средства измерений

Таблица 6 - Комплект патрубков - переходников и патрубков - проставок в составе гидравлической части установки

приведены в разделе 7 «Порядок работы» документа ШПИЮ.421463.001РЭ «Установки поверочные малогабаритные МПУ «СЭМ». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам поверочным малогабаритным МПУ «СЭМ»

Приказ Росстандарта от 07 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

ШПИЮ.421463.001 ТУ «Установки поверочные малогабаритные МПУ «СЭМ». Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Фирма Системы Электроники и Медицины» (ООО «Фирма СЭМ»).

ИНН 5404105375

Адрес: 630049, г. Новосибирск, Красный проспект, 157/1 офис 007, а/я 233

Телефон (факс): +7 (383) 209-14-38, +7(383) 209-14-51

Web-сайт: www.sem.cf1.ru

E-mail: sem@cf1.ru                  .

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон (факс) (383) 210-08-14, (383) 210-13-60

Web-сайт: www.sniim.ru

Е-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению измерений в целях утверждения типа №RA.RU.310556 от 14.01.2015 г.
