ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры электронные для точных измерений МТИ-100
Назначение средства измеренийМанометры электронные для точных измерений МТИ-100 (далее по тексту - МТИ или манометры) предназначены для измерений значений абсолютного давления, избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разрежения газов и гидростатического давления.
Описание средства измеренийПринцип действия МТИ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя. Таким образом, МТИ относятся к манометрам прямого действия.
МТИ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, жидкокристаллический индикатор (ЖК-индикатор). Измеряемая среда подается в приемную камеру первичного преобразователя через стандартный штуцер, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сопротивления напыленных (или вытравленных) на кремниевой подложке тензорезисторов, в результате чего формируется сигнал, пропорциональный давлению. Микропроцессорный модуль рассчитывает текущее значение измеренного сигнала, производит масштабирование, выводит информацию на ЖК-индикатор, осуществляет опрос клавиатуры.
Просмотр и изменение параметров конфигурации МТИ производится посредством кнопочной клавиатуры. Индикация значений измеряемых величин и параметров конфигурации происходит на многофункциональном индикаторе. Измеренные значения отображаются одновременно на четырехразрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения меток относительно диапазона измерений. Также на индикаторе отображаются единицы измерений. Конструкция МТИ позволяет оснащать их разделителями сред штуцерного или фланцевого исполнений, в том числе с применением капиллярных линий.
В зависимости от возможности перестройки диапазона измерений МТИ являются многопредельными, перенастраиваемыми.
Обозначение МТИ в зависимости от измеряемого давления:
-
- МТИ-100-ДА - манометры абсолютного давления;
-
- МТИ-100-ДИ - манометры избыточного давления;
-
- МТИ-100-ДИВ - манометры избыточного давления-разрежения;
-
- МТИ-100-ДД - манометры разности давлений;
-
- МТИ-100-ДГ - манометры гидростатического давления.
МТИ изготавливаются в следующих модификациях: МТИ-100И, МТИ-100/М1, МТИ-100/М2, МТИ-100/М2НГ, МТИ-100/М3, МТИ-100/М4, МТИ-100/М4НГ, различающихся по конструктивному исполнению. Индекс «И» в модификации МТИ-100И обозначает конструктивные особенности в дизайне корпуса внешнего вида, позволяющие устанавливать МТИ-100И в поверочные стенды и панели. Индекс «НГ» в модификациях МТИ-100/М2НГ и МТИ-100/М4НГ обозначает, что корпуса указанных манометров выполнены из коррозионностойкой стали. МТИ имеют исполнения: общепромышленное (МТИ-100И, МТИ-100/М1, МТИ-100/М2, МТИ-100/М2НГ, МТИ-100/М3, МТИ-100/М4, МТИ-100/М4НГ), атомное (повышенной надежности) для эксплуатации на объектах АС и ОЯТЦ (МТИ-100А/М1, МТИ-100А/М2, МТИ-100А/М2НГ, МТИ-100А/М3, МТИ-100А/М4, МТИ-100А/М4НГ), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (МТИ-100Ех/М1, МТИ-100Ех/М2, МТИ-100Ех/М2НГ, МТИ-100Ех/М3, МТИ-100Ех/М4, МТИ-100Ех/М4НГ).
В МТИ-100/М2 предусмотрена возможность наличия выходного унифицированного сигнала постоянного тока от 4 до 20 мА и напряжения от 0,4 до 2 В, от 0,8 до 3,2 В, от 0,5 до 4,5 В и от 1 до 5 В.

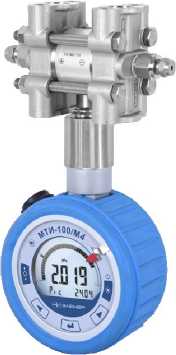

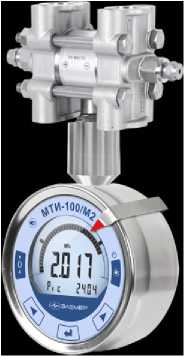

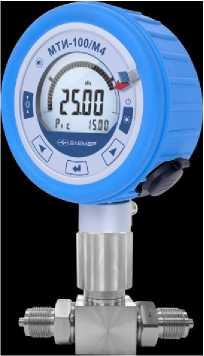

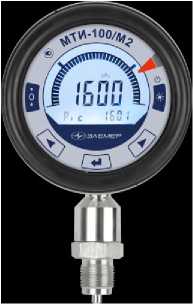

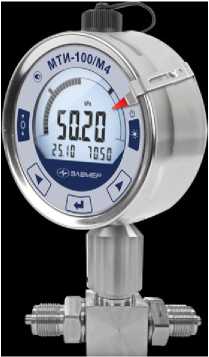

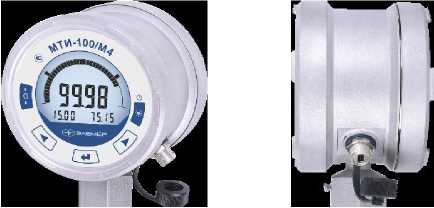

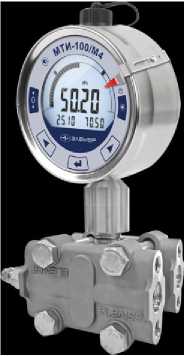

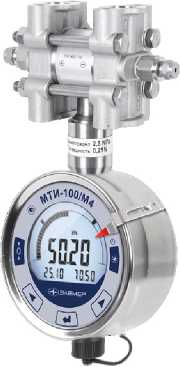

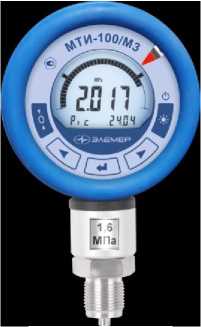

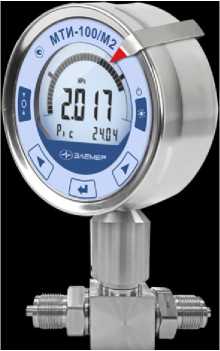

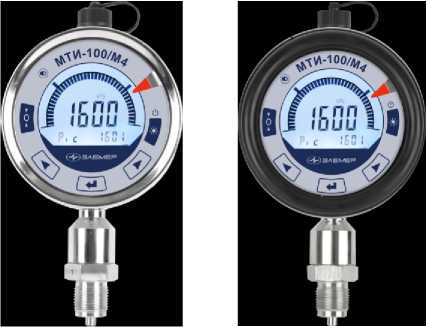

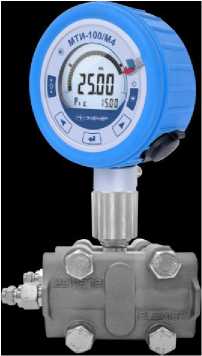

Фотографии общего вида манометров представлены на рисунке 1.

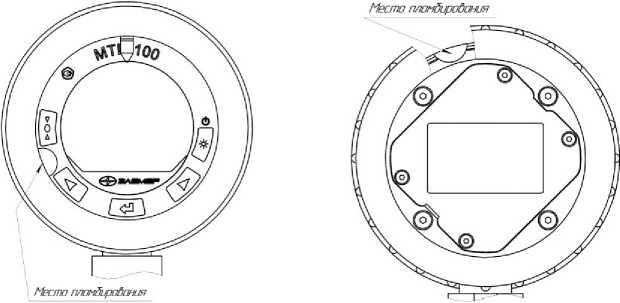

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Заводской номер нанесен на табличку, прикрепленную к корпусу манометров.
МТИ-100/М1 МТИ-100/М2
МТИ-100/М3
МТИ-100/М4
МТИ-100/М4НГ
МТИ-100/М2НГ
МТИ-100/М2НГ
МТИ-100/М4
МТИ-100/М4НГ
МТИ-100И
Внешний вид электронного блока
МТИ-100/М2НГ
МТИ-100/М2НГ
МТИ-100/М2НГ
МТИ-100/М2НГ
МТИ-100/М2НГ
МТИ-100/М4НГ
МТИ-100/М2НГ
МТИ-100/М4НГ

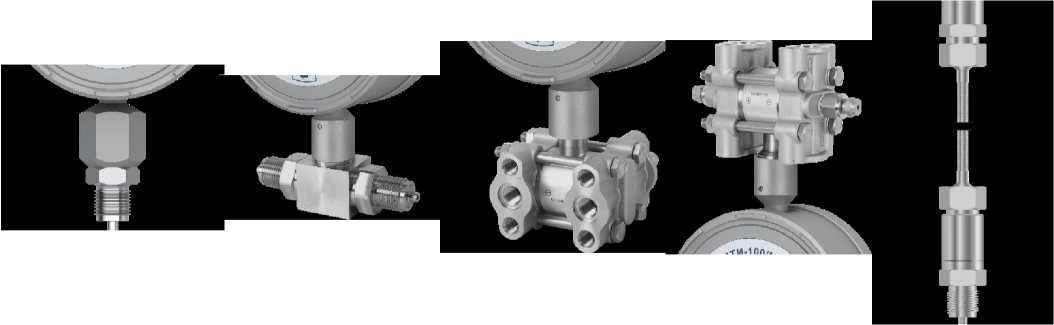

Варианты присоединения к процессу

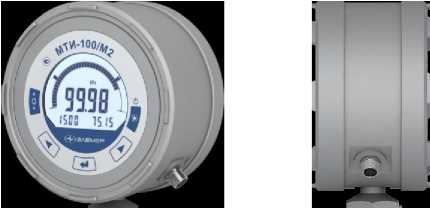

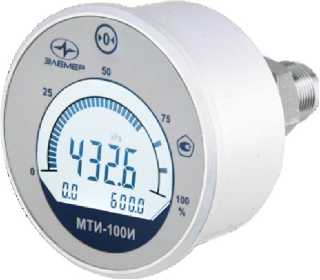

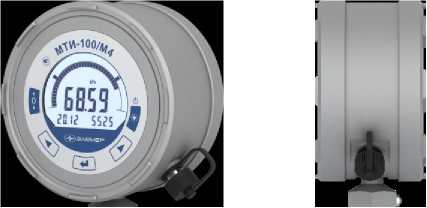

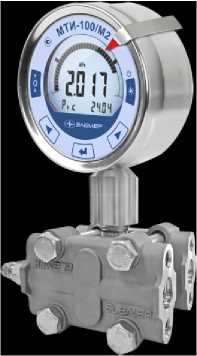

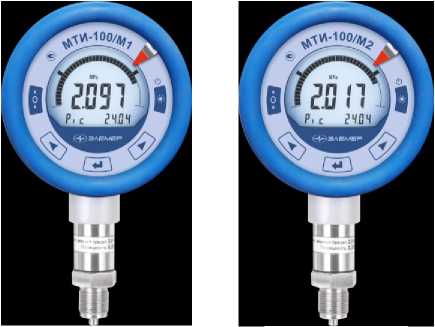

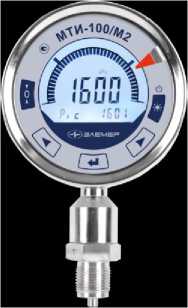

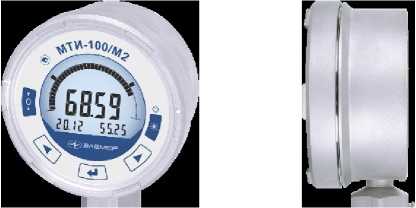

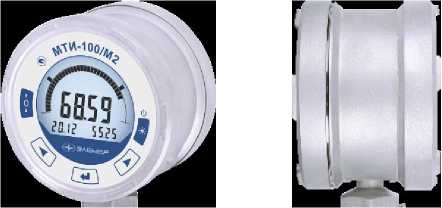

Рисунок 1 - Общий вид манометров электронных для точных измерений МТИ-100
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеВ МТИ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Программное обеспечение, встроенное в микропроцессорный модуль МТИ, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия МТИ с компьютером, не оказывает влияния на метрологические характеристики МТИ.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MTI-100Mx PIC18F26K20 v 8 4x.hex |
|
Номер версии (идентификационный номер) ПО |
8.4Х |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
DataViewStudio_2014_ Install.exe |
DataView Studio.exe |
ElemerData Viewer.exe |
|
Номер версии (идентификационный номер) ПО |
1.1Х |
1.1Х |
1.1.Х |
|
Цифровой идентификатор ПО |
- | ||
В идентификационных номерах внутреннего и внешнего программных обеспечений фиксированные цифры отвечают за метрологически значимую часть и являются неизменными. Метрологические и технические характеристики
Метрологические и основные технические характеристики датчиков давления приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений (диапазоны измерений), МПа 1) 2) избыточного давления абсолютного давления давления-разрежения:
разности давлений гидростатического давления |
от 0,001 до 100 от 0,016 до 2,5 от 0,000125 до 0,05 от 0,06 до 2,4 до 0,1 от 0,00025 до 2,5 от 0,016 до 0,25 |
|
Выходной унифицированный сигнал для МТИ-100/М2:
|
от 4 до 20 от 0,4 до 2; от 0,8 до 3,2 от 0,5 до 4,5; от 1 до 5 |
|
Пределы допускаемой основной приведенной погрешности, у, % (от диапазона измерений, установленного пользователем) 1) 3) |
±(0,05+0,05-Рвмах/Рв+*) ±(0,1+0,1 -Рвмах/Рв+*) ±(0,2+0,2-Рвмах/Рв+*) ±(0,3+0,3-Рвмах/Рв+*) |
|
Пределы допускаемой основной приведенной погрешности разделителя сред, % PB 1) 3) |
±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5 |
|
Пределы допускаемой основной приведенной погрешности разделителя сред с капиллярной линией, % PB 1) 3) |
±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5; ±2,0; ±2,5 |
|
Пределы допускаемой дополнительной погрешности при преобразовании цифрового сигнала в выходной унифицированный сигнал, ул, % |
±0,1 |
|
Вариация выходного сигнала, % |
0,5 IyI |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, на каждые 10 °С, % 1) 3) |
±0,1 -Рвмах/Рв ±0,2-Рвмах/Рв ±0,3-Рвмах/Рв |
|
Пределы дополнительной приведенной погрешности, вносимой разделителем сред, вызванной отклонением температуры окружающего воздуха от нормальной, % Рв /10 °С 1) |
±0,1; ±0,15; ±0,2; ±0,25; ±0,3; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0; ±1,5 |
|
Пределы дополнительной приведенной погрешности, вносимой разделителем сред с капиллярной линией, вызванной отклонением температуры окружающего воздуха от нормальной, % Рв /10 °С 1) |
±0,15; ±0,2; ±0,25; ±0,3; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0; ±1,5; ±2,0; ±2,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +21 до +25 |
|
Наименование характеристики |
Значение от 30 до 80 от 84,0 до 106,7 |
|
|
Наименование характеристики |
Значение |
|
Примечания
PB - верхний предел или диапазон измерений, установленный пользователем (диапазон шкального индикатора). Диапазон, установленный пользователем, находится внутри диапазона измерений или равен ему. Минимальный диапазон, установленный пользователем, равен PBMAX/10. * - 0,5 единицы последнего разряда, выраженные в процентах от PB при считывании показаний с индикатора. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение постоянного электрического тока, В 1) | |
|
- МТИ-100/М1, МТИ-100/М2, МТИ-100/М2НГ, МТИ-100/М3, | |
|
МТИ-100/М4, МТИ-100/М4НГ от элементов питания |
от 4,5 до 11,0 |
|
- МТИ-100/М2, МТИ-100/М2НГ с аналоговым выходным сигналом | |
|
«токовая петля» от внешнего источника питания постоянного тока |
от 14 до 42 |
|
- МТИ-100/М2, МТИ-100/М2НГ с аналоговым выходным сигналом по | |
|
напряжению от внешнего источника питания постоянного тока |
от 6 до 13 |
|
- МТИ- 100И от внешнего источника питания постоянного тока |
5 |
|
Габаритные размеры (диаметрхдлина), мм, не более: | |
|
- МТИ-100/М1 |
120x208 |
|
- МТИ-100/М2, МТИ-100/М4 |
120x270 |
|
- МТИ-100/М2НГ, МТИ-100/М4НГ |
125x270 |
|
- МТИ-100/М3 |
95x165 |
|
- МТИ-100И |
75x110 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С 1) |
от +5 до +50 от -5 до +50 от -10 до +50 от -25 до +70 от -40 до +70 |
|
- относительная влажность, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее 2) |
15 (30) |
|
Средняя наработка на отказ, ч, не менее 2) |
150000 (250000) |
|
Маркировки взрывозащиты |
0ExiaIIBT6 X |
|
Примечания
| |
наносится на переднюю панель манометров термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.
Комплектность средств измеренийКомплектность манометров представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр электронный для точных измерений 1) |
НКГЖ.406233.058-ХХХ 2) |
1 шт. |
|
Комплект программного обеспечения 1) |
- |
1 шт. |
|
Комплект монтажных частей 1) |
- |
1 шт. |
|
Руководство по эксплуатации |
НКГЖ.406233.058-ХХХРЭ 2) |
1 экз. на партию |
|
Паспорт |
НКГЖ.406233.058-ХХХПС 2) |
1 экз. |
|
Методика поверки (с Изменениями № 3) |
- |
1 экз. на партию |
|
Инструкция по техническому обслуживанию и ремонту для МТИ-100А |
НКГЖ.406233.058ИТР |
1 экз. на партию |
|
План качества для МТИ-100А класса безопасности 2 и 3 по НП-001, НП-016, НП-022, НП-033, ПОБ КПРУ-98 |
- |
1 экз. на партию |
| ||
Сведения о методиках (методах) измерений приведены в п. 3.2 руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к манометрам электронным для точных измерений МТИ-100ГОСТ Р 8.906-2015 «ГСИ. Манометры показывающие. Эталонные средства измерений. Метрологические требования и методы испытаний».
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
Приказ Федерального агентства по техническому регулированию и метрологии от 29.06.2018 № 1339 «Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа».
Приказ Федерального агентства по техническому регулированию и метрологии от 06.12.2019 № 2900 «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па».
Приказ Федерального агентства по техническому регулированию от 31.08.2021 № 1904 «Государственная поверочная схема для средств измерений разности давлений до 1405 Па».
ТУ 4212-128-13282997-2015. «Манометры электронные для точных измерений МТИ-100. Технические условия».
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
ИНН: 5044003551
Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807-й, дом 7, строение 1 Юридический адрес: 124460, г. Москва, г. Зеленоград, корпус 1145, н.п. 1
Телефон: +7 (495) 988-48-55, факс: +7 (499) 735-02-59
Web-сайт: www.elemer.ru
E-mail: elemer@elemer.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66; E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13.
