ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки регулирования малогабаритные БРМ

Блоки регулирования малогабаритные БРМ (далее - БРМ) предназначены для измерений силы и напряжения постоянного тока.

Принцип действия БРМ основан на аналого-цифровом преобразовании аналоговых или дискретных входных сигналов, в цифровой код.

Конструктивно блоки регулирования малогабаритные БРМ (далее - БРМ) выполнены в виде платы центрального процессора с установленными на ней мезонинами аналогового ввода и/или дискретного ввода/вывода(до четырех мезонинов): ВАС-4, ВДС-4, ФАС-4, ФДС-4.

На лицевой панели расположены:

- элементы индикации, служащие для отображения текущей информации о параметрах и режимах работы БРМ (светодиоды);

- три кнопки управления («Сбр. Неиспр.», «Авт./Руч.», «Акт./Пас.»);

- розетка «LAN» - для обмена информацией по Ethernet.

Измерительные каналы БРМ формируются на основе мезонинов ввода аналоговых сигналов (ВАС-4) и мезонинов ввода дискретных сигналов (ВДС-4). Каждый мезонин содержит четыре измерительных канала.

Каналы формирования аналоговых и дискретных сигналов БРМ формируются на основе мезонинов формирования аналоговых сигналов (ФАС-4) и мезонинов формирования дискретных сигналов (ФДС-4). Каждый мезонин содержит четыре канала.

БРМ могут применяться для измерений и измерительных преобразований выходных сигналов датчиков технологических объектов, с последующим формированием сигналов управления исполнительными механизмами технологических объектов по установленным алгоритмам управления.

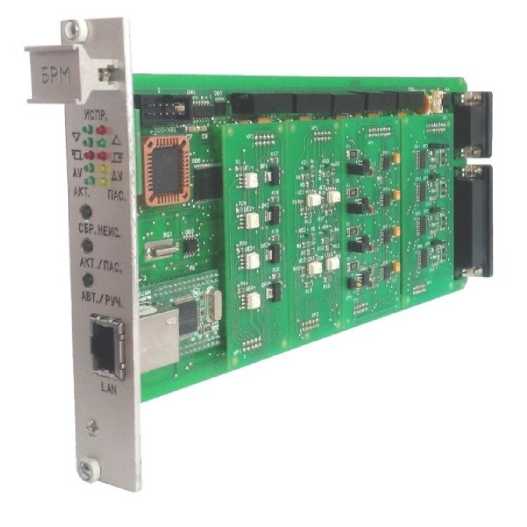

Общий вид БРМ приведен на рисунке 1. Пломбирование БРМ не предусмотрено.

Рисунок 1 - Общий вид БРМ

В состав программного обеспечения БРМ входят:

- базовое программное обеспечение;

- системное программное обеспечение (метрологически значимая часть);

- прикладное программное обеспечение.

Функции метрологически значимой части программного обеспечения: сбора, обработки и передачи измеренных значений по Ethernet.

Конструкция БРМ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Основные метрологические и технические характеристики приведены в таблицах 2-6.

Таблица 2 - Метрологические характеристики каналов ввода аналоговых сигналов

Таблица 3 - Метрологические характеристики каналов ввода дискретных сигналов

Таблица 4 - Метрологические характеристики каналов формирования аналоговых сигналов

Таблица 5 - Метрологические характеристики каналов формирования дискретных сигналов

Таблица 6 - Общие технические характеристики

наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность приведена в таблице 7.

Таблица 7

Поверка осуществляется по документу АВБП.426469.241 РЭ «Блок регулирования малогабаритный БРМ. Руководство по эксплуатации», приложение Б, с изменением № 1 утвержденному ФБУ «Омский ЦСМ» 28.07.2020 г.

Основные средства поверки:

- калибратор программируемый П320 (рег. №7493-79): верхний предел выдаваемого калиброванного напряжения 10 В; пределы допускаемой основной погрешности калиброванного напряжения ±(20^Ur+40) мкВ; верхний предел выдаваемого калиброванного тока 100 мА; пределы допускаемой основной погрешности калиброванного тока ±(0,1- 1к+1) мкА;

- вольтметр универсальный В7-72 (рег. №26425-09): верхний предел диапазона измерений постоянного напряжения 20 В, пределы допускаемой основной погрешности ±(0,003 % от U + 0,001 % от Ur) В, диапазон измерений силы постоянного тока от 0,0002 до 1 А, пределы допускаемой основной погрешности ±(0,025 % от U + 0,01 % от Ir) А.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик БРМ с требуемой точностью.

Знак поверки наносится в паспорт и (или) свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Ь'10^-16 до 30 А

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ТУ 4217-23767649-2009 Средства программируемой автоматики перестраиваемой структуры. СПА-ПС. Версия 2. Программируемые контроллеры. ПК. Общие технические условия

Общество с ограниченной ответственностью «Автоматика-Э» (ООО «Автоматика-Э»)

ИНН 5503133567

Адрес: 644007, г. Омск, ул. Чернышевского, 2

Тел.: +7 (3812) 23-23-43; факс: +7 (3812) 23-67-13

E-mail: omsk-avt-e@yandex.ru; raskinem@gmail.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

Адрес: 644116, РФ, г. Омск, ул. 24 Северная, 117-А

Тел.: +7 (3812) 68-07-99;

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311670 от 01.07.2016 г.
