МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

20 сентября 2017 г.

Москва

О внесении изменений в описание типа на комплексы измерительные ИМ2300ГК

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ФГУП «ОКБ «Маяк» от 12 июля 2017 г. № 01-378 приказываю:

• 1. Внести изменения в описание типа на комплексы измерительные ИМ2300ГК, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60908-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 61DA1EDDD300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» сентября 2017 г. №1971

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ИМ2300ГК

Комплексы измерительные ИМ2300ГК предназначены для измерений объема газа в рабочих условиях и вычисления объема газа, приведенного к стандартным условиям, при контроле и учете, в том числе коммерческом, потребления природного и нефтяного попутного газа.

Принцип действия комплексов основан на преобразовании их вычислителями электрических сигналов, поступающих от измерительных преобразователей параметров газа комплексов, в информацию об измеряемых параметрах с последующим вычислением объема газа, приведенного к стандартным условиям, на основании известных зависимостей.

Комплексы обеспечивают вычисление объема газа, приведенного к стандартным условиям К_с, в соответствии с уравнением (pTZ - пересчет по ГОСТ Р 8.740-2011, формула (6.14)):

Р.Т

С        СЧ           I ту rr> V

(или V_c = 2893 • ЛГ„ • £ N_t —L-, при t = 20 °C, Р = 0,101325 МПа),

i Т.К,

где Ki - коэффициент сжимаемости, полученный расчетным путем по измеренным значениям параметров состояния газа в течение интервала времени Azi (по ГОСТ 3 0319.2-2015 - для природного газа или по ГСССД MP 113-2003 для нефтяного попутного газа);

Л, 7} - абсолютные давление и температура газа, принимаемые за условно постоянные величины в течение интервала времени Ат;, МПа, К;

Р_с, Т_с - абсолютные давление и температура газа при стандартных условиях, МПа, К;

Кеч - коэффициент преобразования (вес импульса) счетчика, м³/имп;

Ni - число импульсов, поступивших на вход вычислителя в течение интервала времени. Ат,, имп.

Ан = 1 с - интервал времени, соответствующий периоду преобразования вычислителем ИМ2300 сигналов от датчиков параметров состояния газа.

В состав комплексов входят следующие функциональные блоки, которые представляют собой серийно выпускаемые средства измерений, типы которых внесены в Федеральный информационный фонд по обеспечению единства измерений:

• - вычислитель объема газа в стандартных условиях, в качестве которого выступает прибор вторичный теплоэнергоконтроллер ИМ2300 обычного исполнения или ИМ2300ЩМ1-Ех (далее - вычислитель);

• - измерительные преобразователи (датчики) параметров газа: объема, давления и температуры.

В зависимости от комплектации датчиками параметров газа комплексы имеют следующие исполнения:

01 (01-2)* - с датчиками объема, абсолютного давления и температуры;

02 (02-2)* - с датчиками объема, избыточного и барометрического давлений, температуры;

03 (03-2)* - с датчиками объема, избыточного давления и температуры;

04 (04-2)* - с датчиками объема, барометрического давления и температуры.

* в скобках указано исполнение комплексов с двумя датчиками расхода (объема), применяемых для расширения динамического диапазона измерений.

Комплексы обеспечивают индикацию, архивирование и регистрацию измерительной информации на внешних устройствах посредством стандартных интерфейсов.

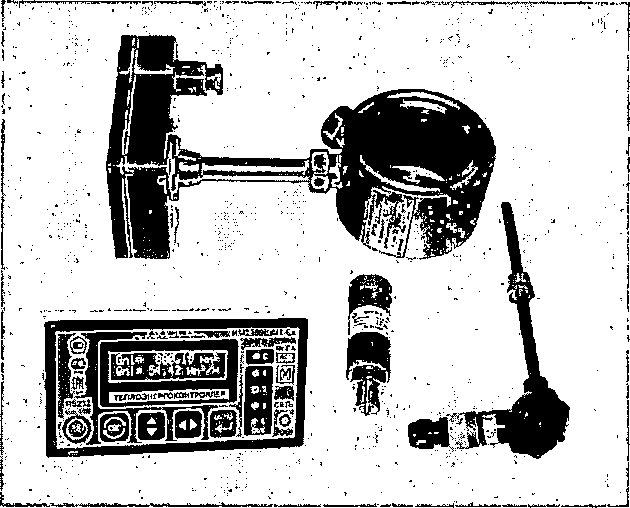

Рисунок 1 - Общий вид комплексов измерительных ИМ2300ГК

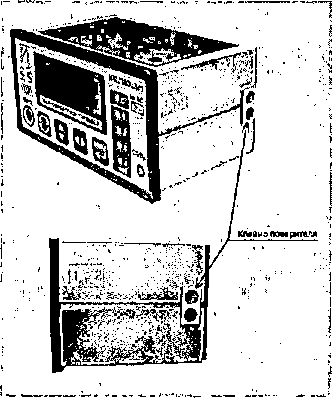

Рисунок 2 - Схема пломбировки комплексов измерительных ИМ2300ГК

Защита от несанкционированного доступа обеспечивается нанесением мастичной или пленочной пломбы над головками винтов крепления кожуха вычислителя, предотвращающего доступ к изменению настроечных параметров, а также пломбировкой первичных преобразователей согласно требованиям соответствующих им эксплуатационных документов.

представляет собой программное обеспечение приборов вторичных теплоэнергоконтроллеров ИМ2300, которое состоит из базового модуля, записанного во FLASH память микроконтроллера, и паспорта конфигурации прибора, который заносится в переписываемую с компьютера память EEPROM. Конфигурация прибора создается на основании опросного листа, представленного потребителем или самим потребителем при наличии у него программы IMProgram.

Таблица 1

Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. В комплексах предусмотрена надежная защита от несанкционированных вмешательств в работу прибора, которые могут привести к искажению результатов измерений.

Изменение версии ПО возможно только в заводских условиях с использованием специального оборудования и ПО. При изменении версии ПО прибор делает соответствующую запись в журнал событий, хранящийся в приборе, с указанием времени данного события.

Предусмотрено механическое опломбирование комплексов.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на переднюю панель вторичного прибора методом шелкографии и на титульные листы руководства по эксплуатации и паспорта типографским способом.

приведена в таблице 4.

Таблица 4

Примечание - Допускается комплектование комплекса датчиками параметров газа непосредственно у Потребителя по согласованию с предприятием-изготовителем вычислителя.

осуществляется по документу в составе руководства по эксплуатации ИМ.407272.002РЭ, утвержденному ФБУ «Пермский ЦСМ» 29.10.2014 г.

Определение метрологических характеристик осуществляется расчетным путем. Методика расчета изложена в п. 9.4.3 ИМ.407272.002РЭ. Для расчетов допускается применение персональных компьютеров с установленными программными средствами, зарегистрированными в установленном порядке

приведены в эксплуатационном документе.

ГОСТ 26.203-81. Комплексы измерительно-вычислительные. Признаки классификации. Общие требования.

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержания азота и диоксида углерода

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования.

ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.

ГСССД MP 113-2003 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 Кпри давлениях до 15МПа

ИМ.407272.002ТУ Комплексы измерительные ИМ2300ГК. Технические условия

Федеральное государственное унитарное предприятие «Особое конструкторское бюро «Маяк» (ФГУП «ОКБ «Маяк»)

ИНН 5903004527

Адрес: 614600, г. Пермь, ул. Данщина, д. 19

Телефон (342) 239-65-83, 237-17-70; Факс (342) 237-17-49

E-mail: info@okbmayak.perm.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пермском крае» (ФБУ «Пермский ЦСМ»)

Юридический адрес: 614068, г. Пермь, ул. Борчанинова, д.85

Телефон (342) 236-31-00; Факс (342) 236-23-46

E-mail: pcsm@pemicsm.ru

Аттестат аккредитации ФБУ «Пермский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311973 от 13.12.2016 г.
