№1541 от 01.08.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 467486
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию
и метрологии от 10 июля 2023 г. № 1435 "О внесении изменений в сведения об утвержденных типах средств измерений"
Приказы по основной деятельности по агентству Вн. Приказ № 1541 от 01.08.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
01 августа 2023 г. 1541
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 10 июля 2023 г. № 1435 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 3 приложения к приказу от 10 июля 2023 г. № 1435 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, прилагается к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 0_ » оогоооо 2023 г. № _оо 1
Лист № 1 Регистрационный № 72395-18 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики «Комбик» Назначение средства измеренийТеплосчетчики «Комбик» (далее - теплосчетчики) предназначены для измерений тепловой энергии (теплоты), объема (массы) и температур теплоносителя (воды) в водяных системах теплоснабжения и (или) кондиционирования (охлаждения).
Описание средства измеренийТеплосчетчики, конструктивно, состоят из тепловычислителя, преобразователя расхода и комплекта термометров.
В качестве преобразователей расхода (ПР) воды в состав теплосчетчика может входить механический (M) или ультразвуковой преобразователь расхода (U).
Теплосчетчик сохраняет заявленную погрешность при наличии перед и после него прямых участков с диаметром, соответствующим Ду счетчика и длиной не менее 3-х Ду. Дополнительные прямые участки, в случае применения фирменных монтажных комплектов, не требуются.
В качестве термометров в состав теплосчетчика входят подобранные в пары комплекты термометров сопротивления (КТП).
Теплосчетчики имеют исполнения отличающиеся:
-
- механическим или ультразвуковым ПР - модели «Комбик М» или «Комбик U»;
-
- уравнением измерения тепловой энергии;
-
- диаметром условного прохода (Ду);
-
- динамическим диапазоном измерений расхода (qmin/q max м3/ч);
-
- наличием дополнительных каналов V (счетчики импульсов), предназначенных для подключения дополнительных счетчиков воды с импульсным выходом;
-
- выходными интерфейсами (радиоинтерфейс; RS 485; импульсный выход).
-
- наличием архива (месячный за последние 12 месяцев и/или часовые за последние 60 суток)

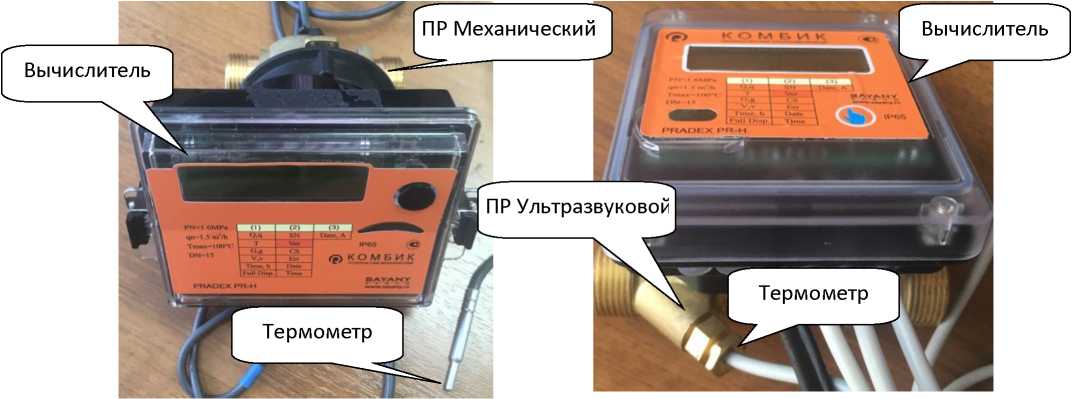

Внешний вид теплосчетчиков приведен на рисунках 1 и 2.
Вычислитель
Термометр
Термометр
Вычислитель
ПР Ультразвуковой
ПР Механический
Рисунок 2 - Теплосчетчик «Комбик U»
(механический ПР)
(ультразвуковой ПР)
Рисунок 1 - Теплосчетчик «Комбик М»
Теплосчетчики измеряют и индицируют на жидкокристаллическом индикаторе (ЖКИ) значения измеряемых величин, приведенных в Таблице 1.
Таблица 1
|
Наименование величины |
Единица величины |
|
Количество тепловой энергии (теплоты) |
Гкал или кВт^ч |
|
Тепловая мощность |
Гкал/ч или кВт |
|
Масса (объём) и расход теплоносителя |
Т (м3) и т/ч (м3/ч) |
|
Температуры и разность температур теплоносителя, |
°С |
Теплосчетчик дополнительно индицирует следующую информацию:
-
- заводской №, версия ПО, контрольная сумма;
-
- версия вычисления ТЭ;
-
- дата, время;
-
- код Err (нештатная ситуация);
-
- время штатной работы;
-
- архивы (месячные);
-
- иная служебная информация.
Для обеспечения чтения информации с теплосчетчика и подключения к автоматизированным системам передачи показаний применяются устройства поддерживающие протоколы обмена с теплосчетчиком.
рисунках 3-5.
Рисунок 5 - Место для
Рисунок 3 - Место для пломбы Рисунок 4 Место для пломбы
эксплуатации
эксплуатации
пломбы поверителя
Теплосчетчик имеет микропроцессор, работающий под управлением микропрограммы (далее - ПО).
Микропроцессор измеряют количество и частоту импульсов, поступающих от ПР, сопротивление подключенных к входам термометров, вычисляет значения объема, массы, температуры, расхода, тепловой энергии, выводит показания на ЖКИ и записывает их в архив энергонезависимой памяти.
Перепрограммирование и изменение градуировочных коэффициентов невозможно без нарушения пломбы поверителя. При пропадании питания в энергонезависимой памяти сохраняются градуировочные коэффициенты и показания теплосчетчика.
Идентификационные параметры ПО приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Программа управления хостом IVKS |
|
Идентификационное наименование ПО |
IVKS142.HEX |
|
Номер версии (идентификационный номер) ПО |
3.2 |
|
Цифровой идентификатор ПО |
5e397b320161ee518dadadb79dc25a99 |
|
Контрольная сумма ПО, отображаемая на ЖКИ |
1B12 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений "высокий" согласно Р 50.2.077-2014.
Метрологические и технические характеристики Диапазоны расходов приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение | ||
|
Диаметр условного прохода, мм |
10 |
15 |
20 |
|
Порог чувствительности, м3/ч |
0,005 |
0,0075 |
0,0125 |
|
Минимальный расход, qmin, м3/ч |
0,01/0,02 |
0,015/0,03 |
0,025/0,05 |
|
Номинальный расход, qn, м3/ч |
1 |
1,5 |
2,5 |
|
Максимальный расход, qmax, м3/ч |
2 |
3 |
5 |
|
Вес импульса (V), л/имп |
1 |
1 |
1 |
|
Вес импульса (Q), кВт^ч/имп |
0,1 |
0,1 |
0,1 |
|
*) веса импульсов могут быть изменены. | |||
Лист № 4 Всего листов 6 Основные характеристики приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измере- |
±(2+0,02 gmax/ g) |
|
ний объема воды в диапазоне от gmin до gmax, % |
но не более 5 |
|
Номинальная статическая характеристика НСХ термометров |
Pt500 или Pt1000 |
|
сопротивления |
6 = 0,00385 °C-1 |
|
Максимальная температура теплоносителя, °С |
100 |
|
Диапазон измерений температур, °С |
от 0 до +100 |
|
Диапазон измерений разности температур, °С |
от +3 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температур, °С |
±(0,45 + 0,005-T) |
|
Пределы абсолютной погрешности измерений разности температур, °С |
±(0,11 + 0,004-AT) |
|
Пределы допускаемой относительной погрешности измерений теплоты (тепловой энергии), % |
±(2+0,02gmax/g + 12/AT) |
|
Тип импульсного выхода (кВ'гч/имп) |
открытый коллектор |
|
Минимальная длительность импульса, мс |
125 |
|
Максимальное значение напряжения, В |
24 |
|
Максимальный ток, мА |
10 |
|
Параметры импульсов опроса доп. входных каналов (V): Длительность импульса опроса, мкс |
35 |
|
Период следования импульсов опроса, мс |
62,5 |
|
Напряжение импульса не более, В |
3,6 |
|
Ток при опросе не более, мА |
1 |
|
Пределы абсолютной погрешности измерений времени, % |
±0,01 |
|
Максимальное давление теплоносителя, МПа |
1,6 |
|
Гидравлическое сопротивление при максимальном расходе для ПР, МПа, не более: | |
|
- "U" |
0,025 |
|
- "M" |
0,1 |
|
Условия эксплуатации: |
от +5 до +55 |
|
- диапазон температуры окружающего воздуха, °С | |
|
- относительная влажность не более, % |
95 |
|
Степень защиты от пыли и воды по ГОСТ 14254-2015 |
IP65 |
|
Питание от встроенного элемента питания, В |
3,65 |
|
Срок службы встроенного элемента питания, лет, не менее |
6 |
|
Средний срок службы, лет, не менее |
12 |
Лист № 5 Всего листов 6 Формулы вычисления тепловой энергии приведены в таблице 5.
Таблица 5
|
Сокращение |
Формула (Гкал) |
Назначение |
|
С3п (п) |
Q1=M1-(T1-T2); Q2=M1-(t1-T2) |
Монтаж в трубопровод подачи. Измерение тепловой энергии в закрытых системах теплоснабжения и кондиционирования (охлаждения). Р1если 6T>0; Q2 если 6T<0. |
|
С3о (о) |
Q1=M2-(T1-T2); Q2=M2-(t1-T2) |
Монтаж в обратный трубопровод. Измерение тепловой энергии в закрытых системах теплоснабжения и кондиционирования (охлаждения). Q1 при 6T>0; Q2 при 6T<0. (прим: ПР устанавливается в обратный трубопровод, термометр T1 - в подающий) |
|
A3c (с) |
Q = M1-(T1-Tk) |
Измерение тепловой энергии в тупиковых системах ГВС с использованием температуры холодной воды, записанной в памяти теплосчетчика (Tk) |
наносится типографским способом на титульный лист паспорта и тампопечатью на лицевую панель теплосчетчика.
Комплектность средства измеренийТаблица 6
|
Наименование |
Обозначение |
Количество |
Примечания |
|
Tеплосчетчик в составе: Tепловычислитель Преобразователь расхода Tермометры сопротивления |
Комбик Комбик механический или ультразвуковой KT1I |
1 шт. 1 шт. 1 шт. 1 компл. |
В соответствии с заказом |
|
Руководство по эксплуатации объединенное с паспортом |
ИВК.117.011 РЭ |
1 экз. | |
|
Методика поверки |
МП 208-010-2018 |
1 экз. |
Поставляется по заказу |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам «Комбик»ГОСТ 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 117.011 2017 Теплосчетчик Комбик. Технические условия.
Лист № 6 Всего листов 6
ИзготовителиОбщество с ограниченной ответственностью «ИВК-САЯНЫ» (ООО «ИВК-САЯНЫ» ИНН 7722862157
Адрес: 111024, г. Москва, ул. Кабельная 2-я, д. 2, стр. 2Б, эт. 5, помещ. XVIII, ком. 8 (филиал-завод: 249096 Калужская обл., г. Малоярославец, ул. Гагарина, д. 24А) Телефон: +7 (495) 215-28-22
E-mail: root@sayany.ru
Web-сайт: www.sayany.ru
Общество с ограниченной ответственностью «ПРАДО-Ижевск» (ООО «ПРАДО-Ижевск»)
ИНН 1831145430
Адрес: 426039, Удмуртская Республика, г. Ижевск, ш. Воткинское, д. 298, помещ. 1 Телефон: +7 (3412) 57-03-13
E-mail: kdvprado@mail.ru
Общество с ограниченной ответственностью «Торговый дом «Эффективные отопительные системы ПРАДО» (ООО «ТД «ЭОС ПРАДО»)
ИНН 5030093450
Адрес места осуществления деятельности: 108809, г. Москва, п. Марушкинское, д. Марушкино, ул. Строителей, д. 15В, помещ. 8
Телефон: +7 (495) 727-30-57
E-mail: td_prado@mail.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
