МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

5 июля 2017 г.

Москва

О внесении изменений в описание типа на корректоры объема газа «Суперфлоу 23»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «СовТИГаз» от 17 мая 2017 г. № 469/1 приказываю:

• 1. Внести изменения в описание типа на корректоры объема газа «Суперфлоу 23», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61729-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г^-

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036E5FD611E780D5E0071BB8A26129 Кому выдан: Шалаев Антон Павлович

Действителен: с 04.07.2017 до 04.07.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» июля 2017 г. № 1481

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры объема газа «Суперфлоу 23»

Корректоры объёма газа «Суперфлоу 23» (далее - корректоры) предназначены для измерений давления и температуры газа, преобразования количества импульсов от расходомеров-счетчиков газа в значение объема газа при рабочих условиях и приведения объема газа к стандартным условиям по ГОСТ 2939-63.

Принцип действия корректоров основан на измерении абсолютного давления и температуры газа, преобразовании импульсного сигнала расходомера-счётчика газа в значение объёма газа при рабочих условиях и вычислении объёма газа при стандартных условиях с учетом условно-постоянных параметров: плотности газа при стандартных условиях и компонентного состава газа. Расчет коэффициента сжимаемости и плотности газа выполняется в соответствии с ГОСТ 30319.2-2015. Приведение объема газа к стандартным условиям выполняется по ГОСТ Р 8.740-2011 и ГОСТ 8.611-2013.

Корректоры состоят из электронного блока, встроенного или выносного преобразователя давления и термопреобразователя ТСП 320М. Корпус электронного блока корректора выполнен из алюминиевого сплава. На крышке корпуса расположена клавиатура и жидкокристаллический индикатор. На индикаторе корректоров отображаются значения измеряемых и вычисляемых параметров газа, параметры конфигурации. С помощью клавиатуры выполняется конфигурация корректора, ввод условно постоянных параметров, управление режимами отображения информации. В нижней части корпуса расположены кабельные вводы для подключения кабелей термопреобразователя, преобразователя давления и кабеля импульсных выходов счетчиков газа. На правой боковой поверхности корпуса расположен соединитель для подключения внешнего источника питания и линии связи на базе интерфейса RS-485 для дистанционного считывания текущих измерений и архивов, записи условно-постоянных параметров. При работе с линией связи питание корректоров производится от внешнего источника питания.

В энергонезависимой памяти корректоры формируют часовые и суточные архивы по расходу газа, архивы свойств газа, архивы аварийных сообщений и вмешательств.

Корректоры могут эксплуатироваться во взрывоопасных зонах класса 1, где возможно образование взрывоопасных смесей категорий ПА групп Т1-ТЗ. При работе корректоров во взрывоопасных зонах подключение линии связи и питания производится через сертифицированный барьер искробезопасности.

Корректоры выпускаются в стандартном исполнении и исполнении «В», которые отличаются пределами основной относительной погрешности измерений.

Счётно-импульсные входы корректоров работают в режиме низкочастотных импульсов НЧ или режиме высокочастотных импульсов ВЧ. Вне зависимости от пределов допускаемой погрешности корректоры, работающие в режиме ВЧ, имеют дополнительное обозначение -исполнение «У».

Для проведения измерений по двум измерительным трубопроводам или выполнения функций дублирования и резервирования корректоры выпускаются с удвоенным количеством преобразователей давления и температуры. Вне зависимости от пределов допускаемой погрешности корректоры, имеющие два канала измерений объема газа, имеют дополнительное обозначение - исполнение «Д».

Общий вид корректоров представлен на рисунке 1.

Рисунок 1 - Общий вид корректоров объема газа «Суперфлоу 23 »

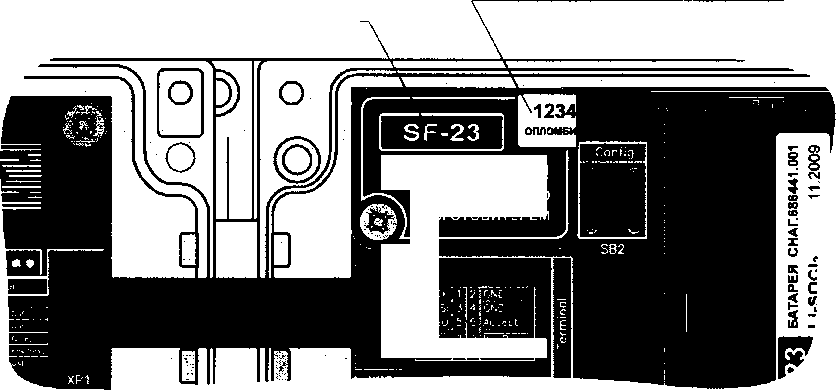

Схема пломбировки для защиты от несанкционированного доступа к элементам конструкции корректоров, обозначение места нанесения наклейки изготовителя представлены на рисунке 2.

Пломба из разрушающейся наклейки. Закрывает винт фиксации защитной крышки

Защитная крышке. Ограничивает доступ к кнопке включения режима калибровки и соединителю перепрограммирования МК. препятствует демонтажу платы

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения наклейки изготовителя

НЕ ВСКРЫВАТЬ!

ОПЛОМБИРОВАНО

ИЗГОТОВИТЕЛЕМ

Корректоры содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек и архивов. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Встроенные средства для программирования или изменения ПО отсутствуют. Защита от преднамеренных и непреднамеренных изменений достигается путём установки специальной крышки, препятствующей демонтажу платы и скрывающей элементы, обеспечивающие возможность корректировки градуировочной характеристики измерительных каналов и загрузку встроенного ПО. Защитная крышка опечатывается и содержит предупредительную надпись «Не вскрывать! Опломбировано изготовителем».

Метрологические характеристики корректоров нормированы с учетом влияния программного обеспечения. Корректор обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО корректоров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения корректоров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Основные технические характеристики

Выбирается при заказе корректора.

²⁾ Для корректоров с верхним пределом измерений абсолютного давления менее 0,36 МПа за нижний предел диапазона измерения принимается атмосферное давление.

наносится на титульные листы руководства по эксплуатации, паспорта, а также на корпус корректора методом печати на самоклеящейся полиэфирной плёнке.

Таблица 4 - Комплектность средства измерений

осуществляется по документу СНАГ.407229.001 МП «Корректоры объёма газа «Суперфлоу 23». Методика поверки», утвержденному ФГУП «ВНИИМС» 15.05.2015 г.

Основные средства поверки:

• - калибратор температуры RTC-157 В (регистрационный номер 46576-11), диапазон воспроизведения температуры от минус 45 до 155 °C, погрешность установления заданной температуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобразователем STS-200 не более ±0,011 °C;

• - калибратор давления пневматический Метран-504 Воздух-1 (регистрационный номер 31057-09), диапазон воспроизведения избыточного давления от 0,003 до 0,4 МПа, пределы допускаемой погрешности ±0,02 %;

• - калибратор давления пневматический Метран 504 Воздух-П (регистрационный номер 31057-09), диапазон воспроизведения избыточного давления от 0,04 до 1 МПа, пределы допускаемой погрешности ±0,02 %;

• - манометр грузопоршневой МП-100 (регистрационный номер 52189-12), диапазон воспроизведения избыточного давления от 1 до 10 МПа, пределы допускаемой относительной погрешности ±0,02 %;

• - калибратор МСХ-П (регистрационный номер 21591-07), диапазон задания частоты импульсов от 0,01 до 10 кГц;

• - барометр БРС-1М-1 (регистрационный номер 16006-97), диапазон измерений абсолютного давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±33 Па.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт корректора или на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.740-2011 Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ГОСТ 8.611-2013 Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств

СНАГ.407229.001 ТУ. Корректоры объёма газа «Суперфлоу 23». Технические условия

Общество с ограниченной ответственностью «СовТИГаз» (ООО «СовТИГаз»)

ИНН 7737080610

Адрес: 117405, Москва, ул. Кирпичные Выемки, д. 3

Телефакс: +7(495)381-25-10 / +7(495)389-23-44

E-mail: info@sovtigaz.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефакс: +7(495)437-55-77 / +7(495)437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
