министерство ПРОМЫШЛЕННОСТИ и торговли

РОССИЙСКОЙ МОКР АПИН

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Роотвдарт)

11 марта 2016 г.                                                               254

___________ №______

Москва

О внесении изменений в описание типа на машины испытательные универсальные МТ

Во исполнение приказа Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «Метротекс» от 10 ноября 2015 г. № 145/10 (вх. • от 10 февраля 2016 г. № 2697) приказываю:

• 1. Внести изменения в описание типа на машины испытательные универсальные МТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57296-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

  Федерального агентства



  С.С.Голубев

  Федерального агентства по тематчесхому регулированию и метрологии.



  Сертификат: 18ВМВ000200в00118ВВ Комувьеин: Голубее Сергей Сергеевич Действителен: с 18.11.2015 до 18.11.2016

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «11» марта 2016 г. № 253

Изменения в описание типа на машины испытательные универсальные МТ

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные МТ

Машины испытательные универсальные МТ (далее - машины), предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие, изгиб.

Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорезисторного датчика (далее - датчик), захватов для крепления испытываемого образца, электрооборудования и микропроцессорного прибора и/или персонального компьютера (ПК).

Корпус представляет собой жесткую несущую раму с одной или двумя стойками, предназначенную для крепления всех элементов машины. Корпус выпускается в двух вариантах: литой из алюминиевого сплава и сварной из профильного стального проката.

Привод предназначен для перемещения активного захвата и состоит из шагового или асинхронного двигателя, трансмиссии, блока питания и управления шаговым или асинхронным двигателем. Вращение двигателя передаётся на шариковинтовую пару (ШВП) или на пару шлифованных прецизионных ходовых винтов, которые преобразуют вращательное движение в поступательное перемещение активного верхнего захвата.

Электрооборудование - это устройства питания и управления шаговым или асинхронным двигателем, выключатель, соединительные разъёмы, концевые выключатели, клеммы заземления, лампы индикации, предохранители и т.д.

Внешний вид машин испытательных универсальных МТ приведен на рисунках 1-3.

Рисунок 1 - Общий вид машин испытательных универсальных МТ 110

МТ 120-5

Рисунок 2 - Общий вид машин испытательных универсальных МТ 120

Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.

Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик, и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).

Машины работают в режиме полуавтоматического управления, а заправка испытуемой пробы в захваты осуществляется вручную. Управление работой машин осуществляется программой «Метротекс». Программа обеспечивает ввод всех параметров испытания единичного образца или серии образцов с клавиатуры в диалоговом режиме; испытание образца по заданному алгоритму; полную автоматизацию процесса испытания, включая быстрый автоматический или по команде оператора возврат траверсы в исходное положение после разрушения образца; математическую обработку результатов испытания; выдачу информации о результатах испытаний на дисплей микропроцессорного прибора или монитор ПК; связь с внешними устройствами.

На маркировочной табличке машины указывают:

• - условное обозначение машины;

• - род питания;

• - знак утверждения типа;

• - заводской порядковый номер;

• - год и месяц изготовления.



Машины изготавливаются в двух конструктивных исполнениях - одностоечные и двухстоечные, каждая из которых изготавливается в нескольких модификациях (таблица 1). Модификации машин отличаются диапазонами и погрешностью измерения нагрузки, рабочими ходами подвижной траверсы, а также габаритными размерами. Обозначение модификаций имеет вид:

Машина испытательная универсальная МТ ХХ-ХХХ-ХХ-ХХ, где

12  3 4

• 1 - модификация машины в соответствии с таблицей 1;

• 2 - наибольшая предельная нагрузка измерения в кН (см. табл. 3,4, 5);

• 3 - точность измерения нагрузки, % от измеряемой нагрузки (01 или 05);

• 4 - комплектность поставки: 01 - ПК; 10 - микропроцессорный прибор.

Таблица 1

Схема пломбировки СИ от несанкционированного доступа приведена на рисунке 5. На всех модификациях машин пломбируется корпус микропроцессорного прибора, один из винтов крепления днища к корпусу машины, винт крепления датчика, а на машинах модификации МТ 110-2/5 дополнительно пломбируется дверца на корпусе машины.

Рисунок 5 - Схема пломбировки машины

Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий.

В соответствии с разделом 4.5 Р 50.2.077-2014 и на основании результатов проверок ПО «Машин испытательных универсальных МТ» уровень защиты ПО машин от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

Метрологически значимая часть и измеренные данные встроенного программного обеспечения достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные программного обеспечения приведены в таблице 2.

Контроллер АЦП версии 1.01 применяется на машинах с нормируемым пределом допускаемой погрешности измерения нагрузки при прямом ходе ±1,0%

Контроллер АЦП версии 2.01 применяется на машинах с нормируемым пределом допускаемой погрешности измерения нагрузки при прямом ходе ±0,5%.

Таблица 2

Во вкладке «Сведения» (рис.6) Основного окна ПО находится информация о программном обеспечении, установленном на данной машине.

На микропроцессорных приборах идентификационным признаком ПО служат номера версий управляющей платы и ее прошивки, который отображается на дисплее прибора при его включении (рис.7).

Метротекс

Вер.упр. п/п: vl.l

Вер.прошивки: vl.01 (CRC-OxCFFC)

Рисунок 7 - Информация о ПО на микропроцессорном приборе

Метрологические и технические характеристики

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Знак утверждения типа наносят фотохимическим способом на маркировочную табличку, закрепленную на корпусе машин; и на титульный лист руководства по эксплуатации типографским способом.

Машина испытательная универсальная МТ..................................................................................1 шт.

Руководство по эксплуатации.........................................................................................................1 экз.

Методика поверки............................................................................................................................1 экз.

ПО для управления работой машины............................................................................................1 шт.

осуществляется по документу МП 57296-14 «Машины испытательные универсальные МТ. Методика поверки», утвержденному ФГУП ВНИИМС в марте 2014 г.

Идентификационные данные, а также процедура идентификации ПО приведены в разделах 2.2. и 5.11. «Идентификация программного обеспечения» руководства по эксплуатации.

Основные средства поверки:

• - динамометры эталонные переносные 2-го разряда, основная погрешность ± 0,12% и ± 0,24% по ГОСТ 8.640-2014, ГОСТ Р 55223-2012;

• - набор гирь (1-500 г) Ml ГОСТ OIMLR 111-1-2009;

• - меры длины концевые плоскопараллельные 3-Н2 ГОСТ 9038-90

• - индикатор многооборотный 2 МИГ-1 ГОСТ 9696-82, класс точности 1, Ц.Д. 0,002 мм

• - пггангенрейсмас ШР-500-0,05 ГОСТ 164-90, (0-500) мм; Ц.Д. 0,05 мм;

• - пггангенрейсмас ШР-1600-0,1 ГОСТ 164-90, (0-1600) мм Ц.Д. 0,1 мм;

• - рулетка Р5УЗП ГОСТ 7502 (0-5000) мм Ц.Д. 1,0 мм.

Знак поверки в виде наклейки наносится на свидетельство о поверке средств измерений.

«Руководство по эксплуатации. Машины испытательные универсальные МТ 4271-002-42294599-12 РЭ», раздел 5.

Технические условия ТУ 4271-002-42294599-12 «Машины испытательные универсальные МТ».

Общество с ограниченной ответственностью «Метротекс» (ООО «Метротекс»),

ИНН 5044075147

141551, Московская обл., Солнечногорский р-он, Андреевка рп., строение 3-А т/ф+7 (495) 902-54-90

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46.

Тел.: (495) 437 5577, факс: (495) 437 5666.

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

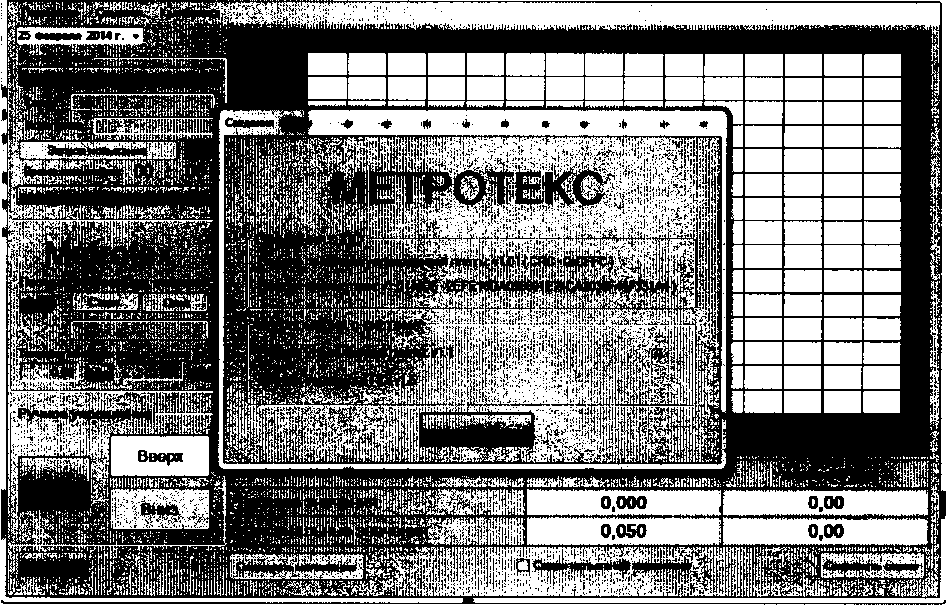

Рисунок 6 - Информация о ПО
