МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

8 октября 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 72957 «Газоанализаторы оптические стационарные ОГС-ПГП/М» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Пожгазприбор» от 22 июля 2019 г. № 080-07/19 и № 079-07/19 приказываю:

• 1. Внести изменения в описание типа на газоанализаторы оптические стационарные ОГС-ПГП/М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 74126-19, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 135-221-2017 «ГСИ. Газоанализаторы оптические стационарные ОГС-ПГП/М. Методика поверки», утвержденному ФГУП «УНИИМ» 19 июля 2019 г., и распространить действие документа на газоанализаторы оптические стационарные ОГС-ПГП/М, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа № 72957

«Газоанализаторы      оптические      стационарные      ОГС-ПГП/М»,

зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 74126-19, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.___

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «8» октября 2019 г. № 2391

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы оптические стационарные ОГС-ПГП/М

Газоанализаторы оптические стационарные ОГС-ПГП/М (далее - газоанализаторы) предназначены для непрерывного автоматического измерения довзрывоопасных концентраций или объемной доли горючих газов и паров горючих жидкостей (СН4, С3Н8, С4Н10, С5Н12, С6Н14) и метанола (СН3ОН) в окружающей атмосфере, подачи предупредительной сигнализации о достижении установленных пороговых значений.

Принцип действия газоанализаторов - оптический инфракрасный абсорционный, основанный на поглощении инфракрасного излучения в анализируемой среде.

Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.

Способ отбора пробы - диффузионный.

Выходными сигналами газоанализаторов являются: показания цифрового светодиодного дисплея (для исполнения с блоком индикации), цветная сигнализация индикатора состояния (для исполнения с LED-индикатором);

аналоговый выходной сигнал от 4 до 20 мА/HART; цифровой RS-485 MODBUS®RTU;

дискретные сигналы в виде «сухих» контактов группы реле.

Конструктивно газоанализаторы представляют собой единую моноблочную конструкцию из жестко связанных между собой частей: преобразователя газового (ПГ) с оптико-электронный модулем, основанием с вводными отверстиями и кронштейном. Исполнение газоанализатора с блоком индикации представляет собой преобразователь газовый (ПГ), который установлен в клеммную коробку через резьбовое соединение.

ПГ имеет в своем составе в качестве чувствительного элемента инфракрасный оптический газовый сенсор, и электронную схему, которая обеспечивает формирование цифрового, аналогового, дискретного сигнала, содержащего информацию об измеренной концентрации определяемого газа. Газоанализаторы имеют встроенную флэш-память микроконтроллера с записанными градуировочными коэффициентами.

Опционально газоанализаторы могут поставляться с LED индикатором состояния. Настройка нулевых показаний и чувствительности газоанализаторов может осуществляться с помощью магнитного интерфейса.

В газоанализаторах имеются три независимых реле, переключаемых по превышению предупредительного и аварийного порога, а также при возникновении неисправности. Имеется возможность настраивать концентрационные пороги переключения реле по интерфейсам RS-485 и HART.

Конструктивное исполнение газоанализаторов ОГС-ПГП/М-Х1-Х2-И, где

Х1 - обозначение измеряемого компонента [(СН4) - метан, (С3Н8) - пропан, (С4Н10) -бутан, (С5Н12) - пентан, (С6Н14) - н-гексан, (СН3ОН) - метанол)];

Х2 - материал корпуса [(А)- алюминиевый сплав; (С) - сталь];

И - наличие блока индикации

Степень защиты корпуса газоанализаторов от доступа к опасным частям, попадания внешних твердых предметов и воды IP 66/67 по ГОСТ 14254-2015.

Общий вид газоанализаторов, схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2.

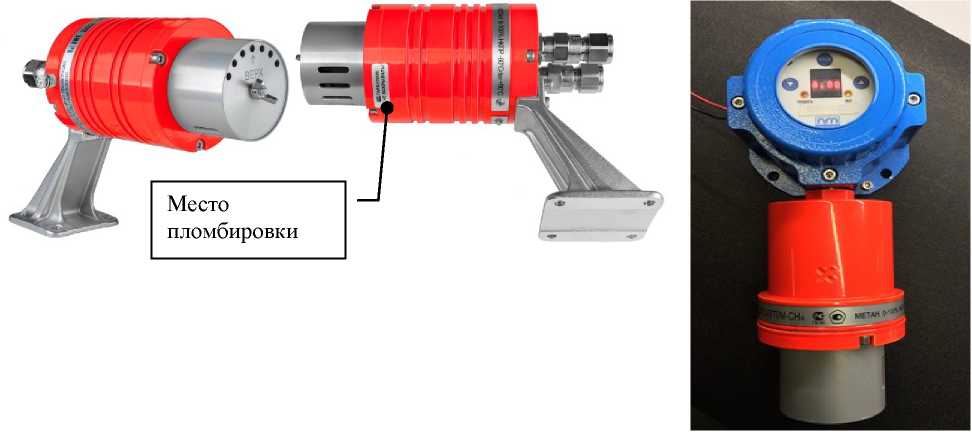

Рисунок 1 - Общий вид газоанализаторов и схема пломбировки от несанкционированного доступа

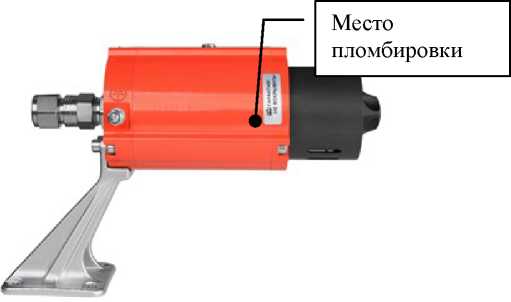

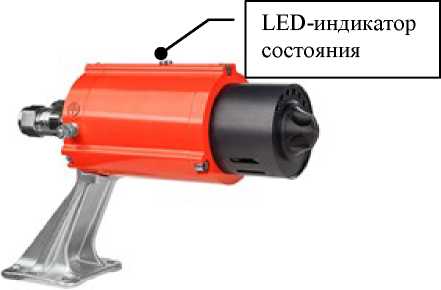

Рисунок 2 - Общий вид газоанализаторов ОГС-ПГП/М (с опцией LED-индикатора состояния) и схема пломбировки от несанкционированного доступа

Встроенное программное обеспечение (ПО) газоанализаторов ОГС-ПГП/М выполняет следующие функции:

-сбор и обработку информации, измеренной чувствительными элементами (пироприемник, датчик температуры) и преобразованной через АЦП, расчет объемной доли или концентрации измеряемого компонента в атмосфере рабочей зоны;

-самодиагностику оптико-электронного узла, контроль запыленности оптических элементов и исправности пары приемник-излучатель;

-проведение концентрационной и температурной градуировок;

-формирование цифровых выходов по средствам HART модема, MODBUS модема.

Газаоанализаторы комплектуются внешней утилитой OGS Test. Тестовая программа позволяет производить настройки параметров обмена, значений порогов срабатывания, концентрационную калибровку.

Уровень защиты ПО газоанализаторов «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО газоанализаторов указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной абсолютной погрешности газоанализаторов

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

наносится на шильд, закрепленный на газоанализаторе методом шелкографии, а также на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность газоанализаторов

Поверка осуществляется по документу МП 135-221-2017 с изменением № 1 «ГСИ. Газоанализаторы стационарные оптические ОГС-ПГП/М. Методика поверки», утвержденному ФГУП «УНИИМ» 19 июля 2019 г.

Основные средства поверки:

- эталон единиц силы постоянного электрического тока 2 разряда в диапазоне значений от 0 до 24 мА по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 (калибратор ИМ23901, рег. № 58895-14);

- стандартные образцы - поверочные газовые смеси (ГСО-ПГС):

ГСО 10597-2015 (СН4 - азот), ГСО 10597-2015 (С3Н8 - азот), ГСО 10597-2015 (С6Н14 - азот), ГСО 10597-2015 (С4Н10 - азот), ГСО 10597-2015 (С5Н12 - азот), ГСО 10539-2014 (сНзОН-азот).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на паспорт и/или свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н)

Приказ Росстандарта от 14.12.2018 № 2664 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ТУ ПДАР.413311.001.1 Газоанализаторы оптические стационарные ОГС-ПГП/М. Технические условия

Общество с ограниченной ответственностью «Пожгазприбор» (ООО «Пожгазприбор»)

ИНН 7811487042

Адрес: 192019, г. Санкт-Петербург, набережная Обводного канала, д. 24А

Телефон: +7 (812) 309-58-87

Е-mail: info@pozhgazpribor.ru

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
