№2388 от 16.11.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 500443
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2388 от 16.11.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
16 ноября 2023 г.
2388
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих
на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Е.Р.Лазаренко
Заместитель Руководителя , >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ « 16 » ноября__2023 Г. № 2388
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Газоанализаторы |
Drager X-am 5100 |
56437-14 |
МП 242 1605-2013 |
Общество с ограниченной ответственностью «Дрегер» (ООО «Дрегер»), г. Москва |
ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург | ||||
|
2. |
Сигнализаторы метана, совмещенные с головными светильниками |
СМС-15 |
72207-18 |
ОЦСМ 028196-2018 МП |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск |
ФБУ «Омский ЦСМ», г. Омск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2388
Лист № 1 Регистрационный № 72207-18 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы метана СМС-15, совмещенные с головными светильниками
Назначение средства измеренийСигнализаторы метана СМС-15, совмещенные с головными светильниками (далее -сигнализаторы), предназначены для индивидуального автоматического измерения объёмной доли метана в атмосфере горных выработок, выдачи звуковой и/или световой сигнализации при превышении заданного уровня объёмной доли метана (порога срабатывания) и индивидуального освещения рабочего места.
Описание средства измерений
Принцип действия сигнализаторов - термохимический, основанный на беспламенном сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения. Работа сигнализатора осуществляется аппаратно-программным способом с использованием микропроцессора. Сенсор питается стабильным током от стабилизатора тока, управляемого микропроцессором.
Появление метана приводит к изменению сопротивления рабочего резистора сенсора и разбалансировке мостовой схемы. Напряжения с выхода моста, пропорциональное концентрации метана в измеряемой среде, через усилитель поступает на вход микропроцессора, где измеряется, сравнивается с заданными значениями, и с выхода микропроцессора выдаются сигналы управления звуковой или световой сигнализацией.
Способ отбора пробы - диффузионный.
Сигнализаторы состоят из фары светильника, в которой расположен сенсор и электронный блок, кабеля и блока питания. Блок питания представляет собой перезаряжаемую аккумуляторную батарею.
Градуировка сенсора и задание уставок производится с помощью пульта программирования.
Сигнализаторы относятся к невосстанавливаемым в условиях шахты, ремонтируемым изделиям.
Для обеспечения функционирования в составе многофункциональных систем безопасности (МФСБ) в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в угольных шахтах» сигнализаторы могут комплектоваться устройствами радиооповещения.
Сигнализаторы выпускаются в следующих модификациях:
-
- СМС-15 - стандартное исполнение;
-
- СМС-15 MRS - исполнение с модулем МФСБ производства ООО «Майн Радио Системз-Р».
-
- СМС-15 ЭК - исполнение с встроенной видеокамерой и модулем МФСБ.
-
- СМС-15 КС - исполнение с высокой концентрацией светового луча.
Дополнительно каждая модификация может быть снабжена модулем индикации OCIM-00-YY(OCIM-24-YY) или модулем МТП-4, которые устанавливается в разрыв кабеля. Модуль индикации предназначен для передачи текстовых сообщений. Модуль МТП-4 предназначен для определения местоположения горнорабочего.

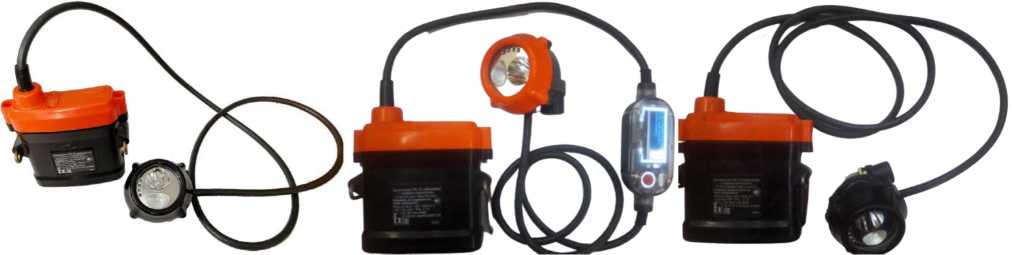

Общий вид средств измерений представлен на рисунке 1.

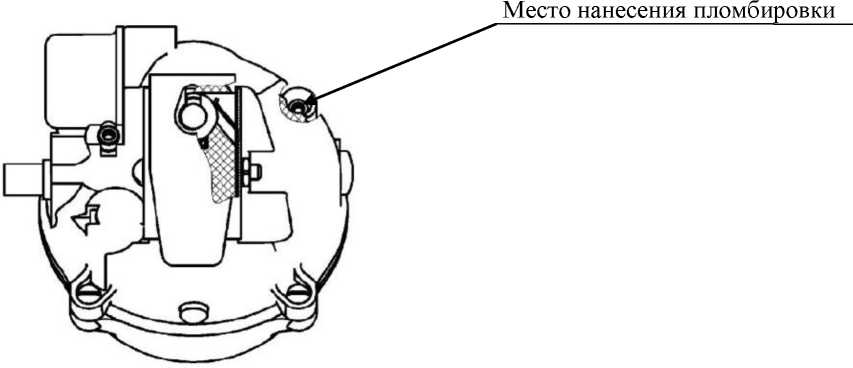

Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
а) б) в)
г) д) е)
а) - сигнализатор СМС-15; б) - сигнализатор СМС-15 с модулем индикации OCIM-00-YY (OCIM-24-YY); в) - сигнализатор СМС-15 MRS; г) - сигнализатор СМС-15ЭК;
д) - сигнализатор СМС-15 с модулем МТП-4; е) - сигнализатор СМС-15 КС
Р и с уно к 1 - Общий вид средства измерений
Примечание Цвет внешних деталей приборов и внешний вид устройств радиооповещения может отличаться от изображенных на рисунке 1.
Защита от внесения несанкционированных изменений обеспечивается пломбированием корпуса фары сигнализатора изготовителем путем нанесения оттиска клейма изготовителя на мастику в чашечке согласно рисунку 2. Количество пломб - одна.
Знак поверки наносится:
-
- в раздел 5 формуляра на сигнализатор при первичной поверке;
-
- в раздел 8.3 формуляра на сигнализатор или в свидетельство о поверке при периодической поверке.
Заводской номер наносится на крышку корпуса батареи сигнализаторов методом лазерной маркировки и в формуляр типографским способом.

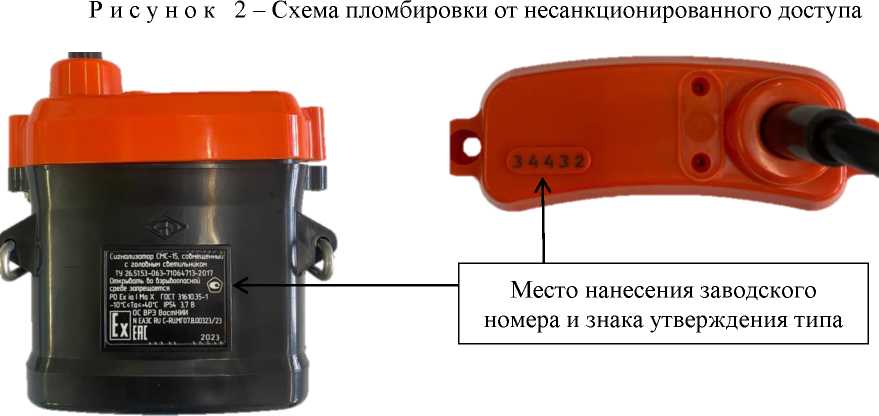

Места нанесения заводского номера и знака утверждения типа приведены на рисунке 3.
Рисунок 3- Места нанесения заводского номера и знака утверждения типа
Программное обеспечениеВнутреннее программное обеспечение (ПО) записано в микропроцессоре сигнализаторов и предназначено для сбора и обработки измерительной информации от сенсора и управлением работой сигнализации.
Конструкция сигнализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик сигнализаторов проведено с учетом того, что ПО является неотъемлемой частью сигнализаторов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
6ПБ.367.975 Д2Ъех |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
0xE426 |
|
Алгоритм вычисления контрольной суммы |
CRC16 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли метана, % |
от 0,00 до 2,50 |
|
Диапазон задания порога срабатывания сигнализации, % объемной доли метана |
от 0,50 до 2,00 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли метана, % |
±0,20 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности: - от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С |
1,0 |
|
- от изменения относительной влажности окружающей среды до 100 % при температуре +35 °С на каждые 10 % |
1,0 |
|
- от изменения пространственного положения фары на угол 90° от вертикальной оси в любом направлении |
0,5 |
|
- от влияния углекислого газа объемной долей до 2,00 % |
0,7 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 87,8 до 119,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Время срабатывания сигнализации, с, не более |
12 | |
|
Время прогрева, мин, не более |
2 | |
|
Время непрерывной работы без калибровки (стабильность), ч, не менее |
72 | |
|
Номинальное напряжение питания постоянного тока, В |
3,7 | |
|
Сила тока, потребляемого сигнализатором, А, не более:
|
0,5 1,2 | |
|
Габаритные размеры СМС-15, СМС-15 MRS и СМС-15 КС мм, не более: |
фары |
корпуса батареи |
|
- высота |
74 |
142 |
|
- ширина |
77 |
139 |
|
- длина |
80,5 |
51 |
|
Габаритные размеры СМС-15 ЭК, мм, не более: |
фары |
корпуса батареи |
|
- высота |
78 |
152 |
|
- ширина |
80 |
139 |
|
- длина |
82 |
51 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
0,9 |
|
- СМС-15 с модулем OCIM-00-YY(OCIM-24-YY) или с модулем МТП-4 без устройств радиооповещения; |
1,0 |
|
- СМС-15 MRS с модулем OCIM-00-YY(OCIM-24-YY); |
1,1 |
|
- СМС-15 ЭК без устройств радиооповещения; |
1,2 |
|
- СМС-15 ЭК с модулем МТП-4 без устройств радиооповещения; |
1,2 |
|
- СМС-15 КС; |
1,0 |
|
- СМС-15 КС с модулем OCIM-00-YY(OCIM-24-YY) или с модулем МТП-4. |
1,1 |
|
Условия эксплуатации: - диапазон температур окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность при температуре +35 °С, %, не более |
100 |
|
- атмосферное давление, кПа |
от 87,8 до 119,7 |
|
Назначенный срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015: - фары |
IP54 |
|
- сенсора |
IP51 |
|
Маркировка взрывозащиты |
PO Ex ia I Ma X |
наносится на табличку корпуса батареи сигнализаторов и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор метана СМС-15, совмещенный с головным светильником |
СМС-15 |
1 шт. |
|
Пульт программирования и паспорт на пульт |
— |
определяется при заказе |
|
Руководство по эксплуатации 1) |
3ПБ.522.011 РЭ 3ПБ.522.011-02 РЭ 3ПБ.522.011-04 РЭ |
1 экз. на 30 сигнализаторов |
|
Формуляр |
3ПБ.522.011 ФО 3ПБ.522.011-02 ФО 3ПБ.522.011-04 ФО |
1 экз. |
|
Методика поверки 1) |
— |
1 экз. на 30 сигнализаторов |
|
Копия сертификата соответствия ТР ТС 012/2011 1) |
— |
1 экз. на 30 сигнализаторов |
|
Комплект инструмента и принадлежностей |
— |
1 комплект на 30 сигнализаторов |
|
1) Поставляется на цифровом носителе. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования;
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11.
Оборудование с видом взрывозащиты искробезопасная электрическая цепь «i»;
ГОСТ 31610.35-1-2014 (IEC 60079-35-1:2011) Взрывоопасные среды. Часть 35-1. Головные светильники для применения в шахтах, опасных по рудничному газу. Общие требования и методы испытаний, относящиеся к риску взрыва;
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ТУ 26.51.53-063-71064713-2017 Сигнализатор метана СМС-15, совмещенный с головным светильником. Технические условия.
Изготовитель
Акционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644042, Омская обл., г. Омск, пр.-кт Карла Маркса, д. 18/13
Телефон: +7 (3812) 39-63-07
Web-сайт: etpribor.ru
E-mail: info@etpribor.ru
Испытательные центры
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес: 634012, г. Томск, ул. Косарева, д. 17а
Телефон: (3822) 55-44-86, голосовой портал: (3822) 71-37-17
Факс: (3822) 56-19-61
Web-сайт: tomskcsm.ru, томскцсм.рф
E-mail: tomsk@tcsms.tomsk.ru
Уникальный номер записи в реестре аккредитованных лиц № 30113-13.
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): (3812) 68-07-99; (3812) 68-04-07
Web-сайт: csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» ноября 2023 г. № 2388
Лист № 1 Регистрационный № 56437-14 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы Drager X-am 5100
Назначение средства измерений
Газоанализаторы Drager X-am 5100 предназначены для измерений объемной доли хлористого водорода, фтористого водорода, гидразина и 1,1 - диметилгидразина.
Описание средства измерений
Принцип действия газоанализаторов Drager X-am 5100 (далее — газоанализаторы) -электрохимический и заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.
Газоанализаторы являются автоматическими портативными приборами непрерывного действия, обеспечивающими контроль содержания в воздухе компонентов, характеристики которых приведены в таблице 2.
Газоанализаторы состоят из корпуса, в котором может быть установлен один сменный сенсор, микропроцессор и блок питания.
Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. Дисплей прибора на жидких кристаллах одновременно индицирует формулу определяемого компонента и его содержание в анализируемой газовой пробе.
На лицевой панели газоанализатора расположен матричный дисплей, две кнопки управления: для включения и выключения прибора, для выбора нужного меню и контроля пароля.
Приборы снабжены устройствами сигнализации двух регулируемых порогов срабатывания с выдачей светового, звукового и вибросигналов, а также ИК интерфейсом для обеспечения соединения с персональным компьютером.
Способ подачи анализируемого газа - диффузионный.
Газоанализатор может поставляться с блоком памяти для вывода данных на компьютер с использованием разработанными фирмой специальными программами GasVision и СС-Vision.
Общий вид газоанализаторов приведен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится печатным методом на табличку, расположенную на задней панели корпуса. Место нанесения заводского номера газоанализатора приведено на рисунке 2.
Пломбирование газоанализатора от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
OK
Рисунок 1
- Общий вид газоанализаторов Drager X-am 5100

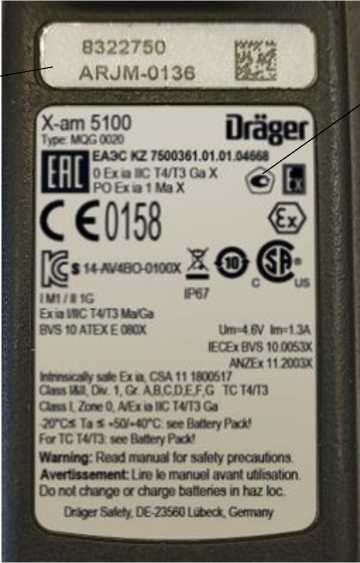

Место нанесения
заводского номера
Знак утверждения типа
Рисунок 2 - Общий вид таблички с указанием заводского номера газоанализатора и знака утверждения типа.
Программное обеспечениеГазоанализаторы имеют встроенное программное обеспечение (ПО), разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента по каждому измерительному каналу;
- отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;
- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль внутренних параметров газоанализатора (заряд батареи).
Программное обеспечение идентифицируется путем вывода на экран номера версии.
Уровень защиты программного обеспечения соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
8320039 |
|
Номер версии (идентификационный номер) ПО |
V6.4 |
|
Цифровой идентификатор ПО |
F8B3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов Drager X-am 5100.
|
Обозначение сменного сенсора |
Определяемый компонент (измерительный канал) (ПДК1) в млн-1 (ppm)) |
Диапазон показаний объемной доли, млн-1 (ppm) |
Диапазон измерений объемной доли, млн-1 (ppm) |
Пределы допускаемой основной погрешности, % |
Назна- чение2) | |
|
приве-денной3) (у), % |
относительной (5), % | |||||
|
XS ЕС HF/HCl 68 09 140 |
Хлористый водород (3,3) |
от 0 до 10 от 0 до 20 от 0 до 30 |
от 0 до 3 включ. св. 3 до 30 |
±20 |
±20 |
К |
|
Фтористый водород (0,6) |
от 0 до 10 от 0 до 20 от 0 до 30 |
от 0 до 3 включ. св. 3 до 30 |
±20 |
±20 |
А | |
|
XS ЕС/ Hydrazin 68 09 190 |
Гидразин (0,08) |
от 0 до 0,3 от 0 до 1 от 0 до 5 |
от 0 до 0,1 включ. св. 0,1 до 5 |
±20 |
±20 |
К, А |
|
Обозначение сменного сенсора |
Определяемый компонент (измерительный канал) (ПДК1) в ppm) |
Диапазон показаний объемной доли, млн-1 (ppm) |
Диапазон измерений объемной доли, млн-1 (ppm) |
Пределы допускаемой основной погрешности, % |
Назна- чение2) | |
|
приве-денной3) (у), % |
относительной (5), % | |||||
|
XS ЕС/ Hydrazin 68 09 190 |
1,1 - диметил-гидразин (0,04) |
от 0 до 1 от 0 до 5 |
от 0 до 0,5 включ. св. 0,5 до 5 |
±20 |
±20 |
А |
|
Нормальные условия измерений:
| ||||||
Пересчет значений объемной доли Х, млн-1 (ppm), в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или 24,06, соответственно, при условиях 20 оС и 101,3 кПа (по ГОСТ 12.1.005-88), дм3/моль.
| ||||||
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от 60 % до 10 % и от 60 % до 95 %, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочий условий на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе, в долях от пределов допускаемой основной погрешности (за 1 месяц) |
0,8 |
|
Пределы допускаемой дополнительной погрешности от изменения скорости потока анализируемой пробы в пределах от 0 до 6 м/с, в долях от пределов допускаемой основной погрешности |
±0,6 |
|
Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси (для электрохимических сенсоров), перечень которых указан в Руководстве по эксплуатации на сенсоры, и содержание которых не более санитарных норм по ГОСТ 12.1.005, в долях от пределов допускаемой основной погрешности |
1,5 |
|
Номинальная цена единицы наименьшего разряда дисплея, млн-1 (ррт) для сенсора XS ЕС HF/HCl для сенсора XS ЕС/Hydrazin |
0,1 0,01 |
|
Время установления показаний, T0,9, с для сенсора XS ЕС HF/HCl для сенсора XS ЕС/Hydrazin |
60 180 |
|
Наименование характеристики |
Значение |
|
Время работы газоанализаторов без подзарядки аккумуляторного блока питания (NiMH) или с блоком питания на щелочных батаре- |
12 ч (при нормальных |
|
ях (с напряжением 6 В), не менее |
условиях) |
|
Габаритные размеры, мм, не более | |
|
длина |
130 |
|
ширина |
48 |
|
высота |
44 |
|
Масса газоанализатора, кг, не более |
0,25 |
|
Срок службы газоанализаторов (исключая сенсоры), лет, не менее |
8 |
|
Срок службы сенсоров, месяцев |
от 12 до 36 |
|
Средняя наработка до отказа (при доверительной вероятности Р=0,95), ч, не менее |
6 000 |
|
Количество циклов при работе с одним аккумулятором, не менее |
400 |
|
Газоанализаторы выполнены во взрывозащищенном исполнении в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011 Маркировка взрывозащиты |
0Ex ia IIC T4/T3 Ga X |
|
PO Ex ia I Ma X | |
|
Условия эксплуатации: для сенсора XS ЕС HF/HCl 68 09 140 | |
|
диапазон температуры окружающей среды, °С |
от -20 до +40 |
|
диапазон атмосферного давления, гПа |
от 700 до 1300 |
|
диапазон относительной влажности, % |
от 30 до 90 |
|
для сенсора XS ЕС/Hydrazin 68 09 190: | |
|
диапазон температуры окружающей среды, °С |
от -20 до +50 |
|
диапазон атмосферного давления, гПа |
от 700 до 1300 |
|
диапазон относительной влажности, % диапазон температуры окружающей среды для |
от 15 до 95 |
|
газоанализаторов с аккумуляторным блоком питания NiMH (GP 180AAHC2) и с блоком питания на щелочных батареях (Panasonic LR6 Powerline), °С |
от -20 до +40 |
|
диапазон температуры окружающей среды для | |
|
газоанализаторов с аккумуляторным блоком питания NiMH (Varta 40062, Varta 41062), °С |
от -20 до +40 |
|
диапазон температуры окружающей среды для | |
|
газоанализаторов с аккумуляторным блоком питания NiMH (HBT 0000, HBT 0100) и с блоком питания на щелочных батареях (Duracell Procell MN 15002), °С |
от -20 до +50 |
|
содержание неизмеряемых компонентов |
не должно превышать санитарные нормы согласно |
|
ГОСТ 12.1.005 | |
|
Количество регулируемых порогов срабатывания сигнализации |
2 |
наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки (Рисунок 2).
Лист № 7 Всего листов 8 Комплектность средства измерений
Таблица 5 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
1 Газоанализатор Drager X-am 5100 |
1 шт. | |
|
2 Сенсоры |
* |
1 шт. |
|
3 Запасные части и принадлежности | ||
|
4 NiMH блок питания Т4 или батареечные блоки питания ABT 0000/0100 для установки |
По |
1 шт. |
|
щелочных батареек Т3 или Т4 или аккумуляторных батареек Т3 |
документации |
1 шт. |
|
5 Комплект сменных фильтров и уплотнителей для |
По |
1 комплект |
|
сенсоров |
документации | |
|
6 Зарядный комплект, состоящий из |
83 18785 | |
|
аккумуляторный блок питания |
83 18704 |
1 комплект |
|
штекерный сетевой адаптер для 1 зарядного модуля |
83 16 997 | |
|
зарядный модуль |
83 18 639 | |
|
7 Сетевой блок с кабелем для 20 зарядных модулей |
83 15 805 |
1 шт. |
|
8 Штекерный сетевой адаптер для 5 зарядных модулей |
83 16 994 |
1 шт. |
|
9 Штекерный сетевой адаптер для 2 зарядных модулей |
83 15 635 |
1 шт. |
|
10 Автомобильный соединительный кабель 12В/24В для зарядного модуля |
45 30 057 |
1 шт. |
|
11 Автомобильный набор для монтажа 1 зарядного модуля |
83 18 779 |
1 шт. |
|
12 Калибровочный адаптер |
83 18 752 |
1 шт. |
|
13 Станция для проверки работоспособности X-am 5100 (без баллона с газом) |
83 19 131 |
1 шт. |
|
14 Станция для проверки работоспособности X-am 5100 (с баллоном газа) |
83 19 130 |
1 шт. |
|
15 Принтер с принадлежностями для станции проверки |
83 21 011 |
1 комплект |
|
16 Резиновый чехол или кожаная сумка для переноски |
83 21 506 |
1 шт. |
|
83 18 755 |
1 шт. | |
|
17 USB DIRA (ИК - адаптер) с кабелем USB |
83 17 409 |
1 шт. |
|
18 Руководство по эксплуатации с дополнением |
1 экз. | |
|
19 Методика поверки |
- |
1 экз. |
|
Примечание: | ||
|
1 *Поставляется в соответствии с заказом по перечню сенсоров, приведенных в таблице | ||
|
№ 2. 2 Позиции №№ 3 - 17 поставляются по отдельному заказу. | ||
| ||
приведены в документе «Газоанализаторы Drager X-am 5100. Руководство по эксплуатации»: раздел 3 «Обращение», раздел 4 «Функции меню», раздел 5 «Калибровка прибора».
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны»;
Техническая документация фирмы «Drager Safety AG & Co.KGaA».
Изготовитель
Фирма «Drager Safety AG & Co.KGaA», Германия
Адрес: Revalstrasse 1, 23560 Lubeck, Germany
Телефон: +49 451 882 0, факс: +49 451 882 2080
Web-сайт: https://www.draeger.com
E-mail: info@ draeger.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
