№2715 от 21.12.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 64384
О переоформлении свидетельства об утверждении типа средства измерений № 60153 "Преобразователи давления измерительные СДВ-SMART, модификаций 1041, 1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 2715 от 21.12.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ21 декабря 2018 г.
„ 2715 №____
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 60153 «Преобразователи давления измерительные СДВ-SMART, модификаций 1041,1050,1051,2050,1060,1061,2060,1141, 1150,1151,2150,1160,1161,2160,1171,2170,1341,1350,1351,2350» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «НПК ВИП» от 9 ноября 2018 г. № НПК/1442 и № НПК/1431 приказываю:
-
1. Внести изменения в описание типа на преобразователи давления измерительные СДВ-SMART, модификаций 1041, 1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 23 5 0, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61936-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 60153 «Преобразователи давления измерительные СДВ-SMART, модификаций 1041, 1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61936-15, в связи с изменением организационно-правовой формы предприятия-изготовителя с ЗАО «НПК ВИП», г. Екатеринбург на АО «НПК ВИП», г. Екатеринбург.
-
3. Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» декабря 2018 г. № 2715
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные СДВ-SMART, модификаций 1041, 1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350 Назначение средства измеренийПреобразователи давления измерительные СДВ-SMART, модификаций 1041, 1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350 (далее - преобразователи) предназначены для непрерывного измерения и преобразования измеряемой величины - давления абсолютного, избыточного, давления-разрежения нейтральных и агрессивных, газообразных и жидких рабочих сред - в унифицированный токовый выходной сигнал 4-20 мА и цифровой сигнал на базе HART-протокола.
Описание средства измеренийПринцип действия преобразователей основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а так же на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы.
Конструктивно преобразователь состоит из первичного преобразователя давления и электронного блока обработки сигналов.
Преобразователи предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные преобразователи имеют виды взрывозащиты «взрывонепроницаемая оболочка» или «искробезопасная электрическая цепь».
Преобразователи давления измерительные СДВ-SMART выпускаются в 20 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой.
Степень защиты оболочки от проникновения пыли и воды IP54, IP67 по ГОСТ 14254-2015 в зависимости от модификации.
По устойчивости к механическим воздействиям преобразователи являются виброустойчивыми и соответствуют группе V2 по ГОСТ Р 52931-2008.
Преобразователи являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.
Общий вид преобразователей представлен на рисунках 1-2.
Пломбирование преобразователей не предусмотрено.

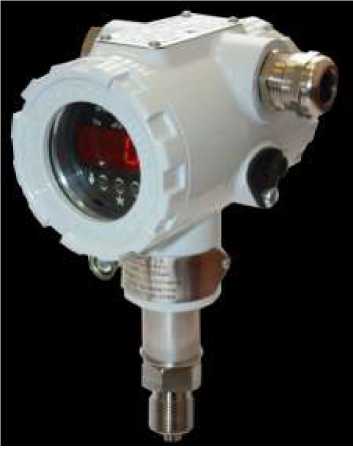

Рисунок 1 - Общий вид преобразователя без разделительной мембраны

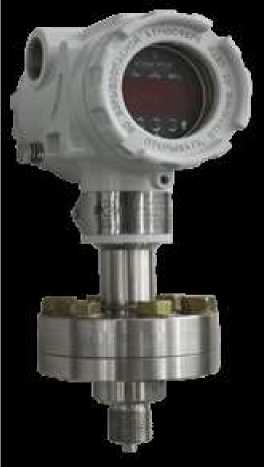

Рисунок 2
щий вид преобразователя
с разделительной мембраной
Уровень защиты ПО преобразователей «Высокий» в соответствии с P 50.2.077-2014.
Идентификационные данные программного обеспечения, используемого для передачи данных с преобразователя на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EPDD hart.a43 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений (ВПИ) по ГОСТ 22520:
|
от 25 кПа до 100 МПа от 4 кПа до 16 МПа от 31,5 кПа до 2,4 МПа от 31,5 кПа до 100 кПа |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной к ВПИ погрешности у, % |
В соответствии с таблицами 3-5 |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % |
В соответствии с таблицами 3-5 |
|
Вариация выходного сигнала, % от ВПИ, не более |
0,5- Y |
|
Пульсация выходного сигнала, % от ВПИ, не более:
|
0,7 Y 0,25 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ |
±0,1-3 EMBED Equation. 3 000 |
Таблица 3 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификации 1041
|
Модификация преобразователей |
Пределы допускаемой основной приведенной погрешности y, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ* | ||
|
Pmax/10 < Pв < Pmax |
РтаХ'25<Рв<РтаХ'10 |
Рв Pmax 25 | |
|
1041 |
± 0,15/ ± (0,05+0,05 Pmax/ Рв) ± 0,25/ ± (0,05+0,05 Pmax/ Рв) |
± 0,5/ ± (0,1+0,04 Pmax/ Рв) |
± 1,0/ ± (0,1+0,04 Pmax/ Pa) |
|
± 0,5/ ± (0,1+0,05 Pmax/ Рв) |
± 1,0/ ± (0,1+0,04 Pmax/ Ps) |
± 1,5/ ± (0,1+0,04 Pmax/ Pb) | |
|
*Pmax - максимальный верхний предел измерений для соответствующей модификации преобразователя. Рв - верхний предел измерений, на который настроен преобразователь. Рраб - значение рабочего избыточного давления | |||
Таблица 4 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификаций 1050, 1051, 2050, 1141, 1341
|
Модификации преобразователей |
Пределы допускаемой основной приве пределы допускаемой дополнитель вызванной изменением температуры ок % от В |
денной погрешности у, % от ВПИ/ ной приведенной погрешности ут, фужающего воздуха на каждые 10 °С, ВПИ |
|
Pmax/10 < Pв < Pmax |
Pmax/25<Pe<Pmax/10 | |
|
1050, 1051, 2050, 1141, 1341 |
± 0,15/ ± (0,05+0,05 Pmax/ Рв) |
± 0,5/ ± (0,1+0,04 Pmax/ Рв) |
|
± 0,25/ ± (0,05+0,05 Pmax/ Рв) | ||
|
± 0,5/ ± (0,1+0,05 Pmax/ Рв) |
± 1,0/ ± (0,1+0,04 Pmax/ Ps) |
Таблица 5 - Пределы допускаемой основной приведенной к ВПИ погрешности и пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С модификаций 1060, 1061, 2060, 1150, 1151, 2150, 1160,
|
1161, 2160, 1171, 2 |
170, 1350, 1351, 2350 | ||
|
Модификации преобразователей |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ/ пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от ВПИ | ||
|
Pmax/3 < Рв < Pmax |
Pmax/10 < Pв < Pmax/3 |
Pmax/25<PB<Pmax/10 | |
|
1060, 1061, 2060, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1350, 1351, 2350 |
± 0,1/ ± (0,05+0,05 Pmax/ Pa) |
± 0,15/ ± (0,05+0,05 Pmax/ Pb) |
± 0,5/ ± (0,1+0,04 Pmax/ Pb) |
|
± 0,15/ ± (0,05+0,05 Pmax/ Pb) | |||
|
± 0,25/ ± (0,05+0,05 Pmax/ Pb) | |||
|
± 0,5/ ± (0,1+0,05 Pmax/ Pb) |
± 1,0/ ± (0,1+0,04 Pmax/ Pb) | ||
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал: |
аналоговый сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом в стандарте протокола HART |
|
Напряжение питания постоянного тока, В:
|
от 14 до 42 от 18,5 до 42 от 14 до 24 от 18,5 до 24 24±0,5 |
|
Потребляемая мощность, В^А, не более:
|
1,0 0,8 |
|
Масса (в зависимости от модификации преобразователя), кг |
от 1 до 2,5 |
|
Габаритные размеры, мм, не более:
|
220 155 110 |
|
Условия эксплуатации
|
от -61 до +70 100 при температуре 30 °С |
|
Средний срок службы, лет |
14 |
|
Средняя наработка на отказ, ч |
157 000 |
наносится на титульный лист этикетки типографским способом и на табличку, прикрепленную к корпусу преобразователя, лазерным способом.
Комплектность средства измеренийТаблица 7 - Комплектность преобразователей
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
СДВ-SMART |
1 шт. |
|
Этикетка(паспорт) |
АГБР.406239.001-33 ПС |
1 экз. |
|
Методика поверки |
МП 95-221-2013 |
1 экз.* |
|
Руководство по эксплуатации |
АГБР.406239.001-12РЭ |
1 экз.* |
|
* На 100 шт. или в один адрес, или по заказу | ||
осуществляется по документу МП 95-221-2013 «ГСИ. Преобразователи давления измерительные СДВ-SMART. Методика поверки», утвержденному ФГУП «УНИИМ» 18 марта 2015 г.
Основные средства поверки:
-
- рабочий эталон единицы абсолютного давления 1 разряда в диапазоне значений от 0 до 100 кПа (калибратор давления CPG2500, рег. № 54615-13);
-
- рабочий эталон единицы избыточного давления 1 разряда в диапазоне значений от 0 до 30 МПа (калибратор давления CPC8000, рег. № 59862-15);
-
- рабочий эталон единицы давления 1 разряда в диапазоне значений от 0 до 400 кПа (калибратор давления CPC6000, рег. № 59862-15);
-
- рабочий эталон единицы избыточного давления 1 разряда в диапазоне значений от 0,005 до 25 кПа (калибратор давления пневматический Метран-505 Воздух-I, рег. № 42701-09);
-
- рабочий эталон единицы избыточного давления 1 разряда в диапазоне значений от 4 до 250 МПа (манометр грузопоршневой Р3860-МРА, рег. № 56428-14);
-
- рабочий эталон единицы избыточного давления 1 разряда в диапазоне значений от 0,2 до 100 МПа (манометр грузопоршневой МП-1000, рег. № 52189-16);
-
- рабочий эталон единицы электрического сопротивления 1 разряда с номинальным значением 50 Ом (мера электрического сопротивления однозначная МС 3050М, рег. № 46843-11);
-
- рабочий эталон единицы постоянного электрического напряжения 3 разряда в диапазоне значений от 100 мВ до 1000 В, единицы силы постоянного электрического тока 2 разряда в диапазоне значений от 10 мА до 3 А (мультиметр цифровой 34401А, рег. № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным СДВ-SMART, модификаций 1041, 1050, 1051, 2050, 1060, 1061, 2060, 1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341, 1350, 1351, 2350
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-106 Па
АГБР.406239.010 ТУ Преобразователи давления измерительные СДВ-SMART. Технические условия
ИзготовительАкционерное общество «Научно-производственный комплекс «ВИП» (АО «НПК ВИП»)
ИНН 6662058814
Адрес: 620142, г. Екатеринбург, ул. Щорса, 7
Тел.(факс): (343) 3020363
Е-mail: info@zaovip.ru
Испытательный центрФедеральное государственное унитарное предприятие «Уральский
научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел.: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.
