МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О признании результатов испытаний и утверждения типа

первичной поверки средства измерений

по межгосударственной стандартизации ПМГ 06-2024 «Порядок признания результатов испытаний и утверждения типа, первичной поверки, метрологической аттестации средств измерений», введенными в действие приказом Федерального агентства по техническому регулированию и метрологии от 17 июня 2024 г. № 810-ст, п р и к а з ы в а ю:

• 1. Признать результаты испытаний и утверждения типа, первичную поверку средства измерений, сведения о котором прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения о признании результатов испытаний и утверждения типа, первичной поверки средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

---

ПРИЛОЖЕНИЕ № 1 к приказу Федерального агентства по техническому регулированию

и метрологии

^июня      2026 г. № ¹¹²⁴

Сведения

о признании результатов испытаний и утверждения типа, первичной поверки средства измерений

№ п/ п	Наименование типа	Обозначение типа	Регистрационный номер	Изготовитель	Методика поверки	Интервал между поверками	Юридическое лицо, выдавшее заключение по результатам метрологической экспертизы	Прилагаемые документы	Организация, проводящая первичную поверку	Срок действия
1	2	3	4	5	6	7	8	9	10	11
1.	Счетчики активной и реактивной электрической энергии трехфазные	CE318BY	85594-26	ООО «Фанипольский завод измерительных приборов «Энергомера», Республика Беларусь	МРБ МП.4436-2025 в редакции с изменением № 1	10 лет - для модификаций счетчиков с сочетанием классов точности по активной/реак тивной энергии 0,5S/0,5; 16 лет - для остальных счетчиков	ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург	Согласно приложению № 1.1 к приказу	Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (РУП «БелГИМ»), Республика Беларусь	12.11.2030

---

ПРИЛОЖЕНИЕ № 1.1

к приказу Федерального агентства по техническому регулированию

и метрологии

от « 09 »     июня     2026 г. № ¹¹²⁴

Документы, прилагаемые к приказу в части признания результатов испытаний и утверждения типа, первичной поверки счетчиков активной и реактивной электрической энергии трехфазных CE318BY, рег. № 85594-26

Перечень входящих в приложение документов:

• 1. Сертификат об утверждении типа счетчиков активной и реактивной электрической энергии трехфазных CE318BY, 1 лист.

• 2. Описание типа счетчиков активной и реактивной электрической энергии трехфазных CE318BY, 16 листов.

• 3. Методика поверки счетчиков активной и реактивной электрической энергии трехфазных CE318BY, 32 листа.

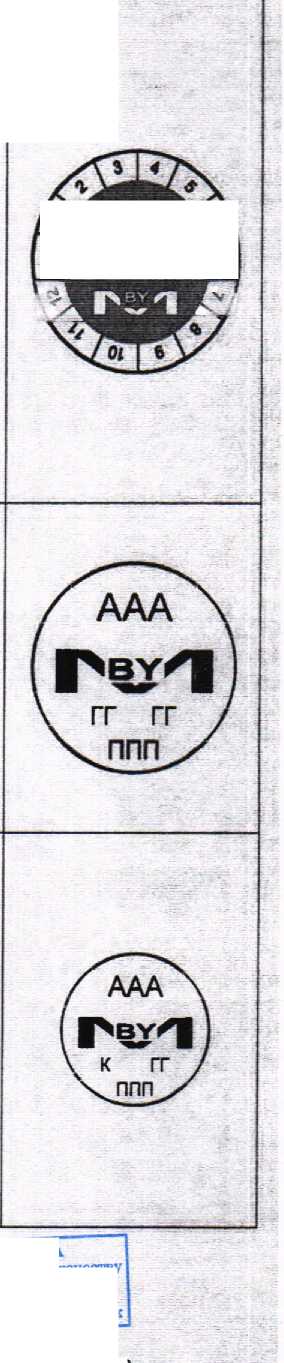

• 4. Лист с изображением знака поверки, 1 лист.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО СТАНДАРТИЗАЦИИ РЕСПУБЛИКИ БЕЛАРУСЬ

СЕРТИФИКАТ

ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

№ 19318 от 12 ноября 2025 г.

Срок действия до 12 ноября 2030 г.

Наименование типа средств измерений:

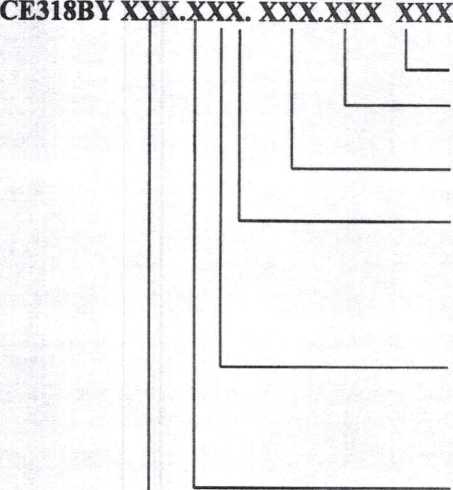

Счетчики активной и реактивной электрической энергии трехфазные CE318BY

Производитель:

ООО «Фанипольский завод измерительных приборов «Энергомера», г. Фаниполь, Дзержинский р-н, Минская обл., Республика Беларусь

Выдан:

ООО «Фанипольский завод измерительных приборов «Энергомера», г. Фаниполь, Дзержинский р-н, Минская обл., Республика Беларусь

Документ на поверку:

МРБ МП.4436-2025 «Система обеспечения единства измерений Республики Беларусь. Счетчики активной и реактивной электрической энергии трехфазные CE318BY. Методика поверки» в редакции с изменением № 1

Интервал времени между государственными поверками: 96 месяцев

Окончание таблицы 3

Наименование	Значение
Пределы допускаемой абсолютной погрешности счетчиков при измерении частоты переменного тока, в диапазоне от 47,5 до 52,5 Гц, Гц	±0,1
*В зависимости от модификации счетчика
где 1е - значение тока, являющееся исходным для установления требований к счетчику с непосредственных! включением, А; 1ном - значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора, А; 1макс - наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, А; Uhom - значение напряжения, являющееся исходным при установлении требований к счетчику, В; U, I - значения напряжения, В, тока, А, в допустимых диапазонах

Таблица 4

Наименование	Значение
Пределы допускаемой основной относительной погрешности счетчика при измерении реактивной энергии, %, вызванное изменением тока: 0,011ном < I < 0,05- 1ном при sin (р = 1 0,05 Тном < I < 1макс ПрИ SH1 (р = 1 0,02-1ном < I < 0,10- 1ном при sin (р = 0,5 0,10- 1ном < I < 1макс при при sin (р = 0,5 0,10- Ihom < I < 1макс при при sin (р = 0,25	±1,0 ±0,5 ±1,0 ±0,5 ±1,0
Примечание - Пределы допускаемых погрешностей счетчика при измерении реактивной энергии (класс 0,5 по ТУ BY 690329298.010-2016), не указанных в таблице, соответствуют значениям по ГОСТ 31819.23-2012 для счетчиков класса точности 1.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 5, 6.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ТУ BY 690329298.009-2016 «Счетчики активной и реактивной электрической энергии трехфазные CE318BY. Технические условия»;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (ТР 2018/024/BY);

методику поверки:

МРБ МП.4436-2025 «Система обеспечения единства измерений Республики Беларусь. Счетчики активной и реактивной электрической энергии трехфазные CE318BY. Методика поверки» в редакции с изменением № 1.

Перечень средств поверки: представлен в таблице 8.

Таблица 8_______________

Наименование и тип средств поверки

Термогигрометр UNITESS ТНВ 1__________________________________________

Барометр-анероид БАММ-01_______________________________________________

Универсальная пробойная установка УГГУ-10____________________________________

Установка для поверки счетчиков электрической энергии CLOU CL3000____________

Секундомер электронный «Интеграл С-01»_____________________________________

Частотомер электронно-счетный 43-84___________________________________________

Блок питания Б5-47________________________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью._____________________

Идентификация программного обеспечения: представлена в таблице 9.

Таблица 9

Исполнение счетчика	Встроенное ПО		Прикладное ПО
	Версия	КС*	Наименование	Версия
CE318BY R32/S31/C3	148.Х.Х.Х	2116Е539	«AminTools»	3.x
CE318BYS35	94.х.х.х	2116Е539	«AminTools»	3.x
CE318BY S39	1О5.х.х.х	2116Е539	«AminTools»	3.x
CE318BY S37	147.х.х.х	F5128F0E	«AminTools»	3.x
* контрольная сумма метрологической значимой части

Разработчик ООО «Фанипольский завод измерительных приборов «Энергомера»

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики активной и реактивной электрической энергии трехфазные CE318BY соответствуют требованиям ТУ BY 690329298.010-2016, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, ГОСТ 22261-94, ТР ТС 004/2011, ТР ТС 020/2011, TP 2018/024/BY.

Производитель средств измерений

ООО «Фанипольский завод измерительных приборов «Энергомера» Республика Беларусь, 222750, Минская область, Дзержинский район, г. Фаниполь, ул. Комсомольская, д. 30

Телефон:+375 17 211-01-42

факс: +375 17 211-01-42

e-mail: FZIP@energomera.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38 e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

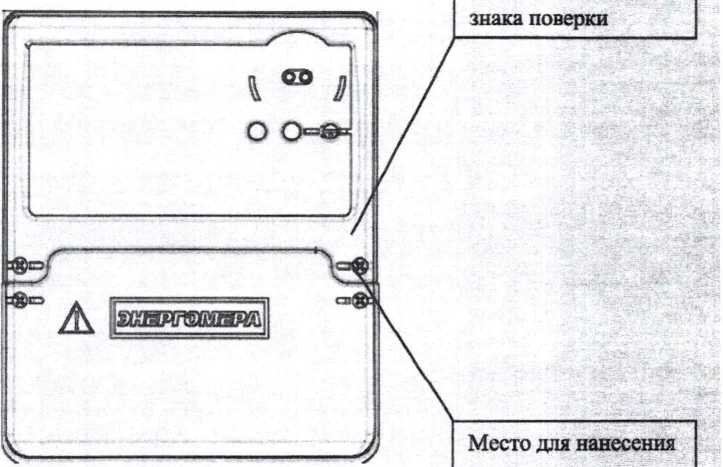

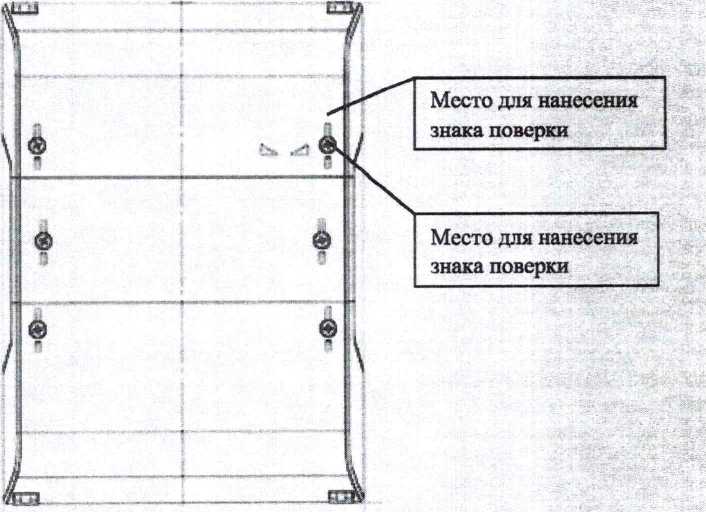

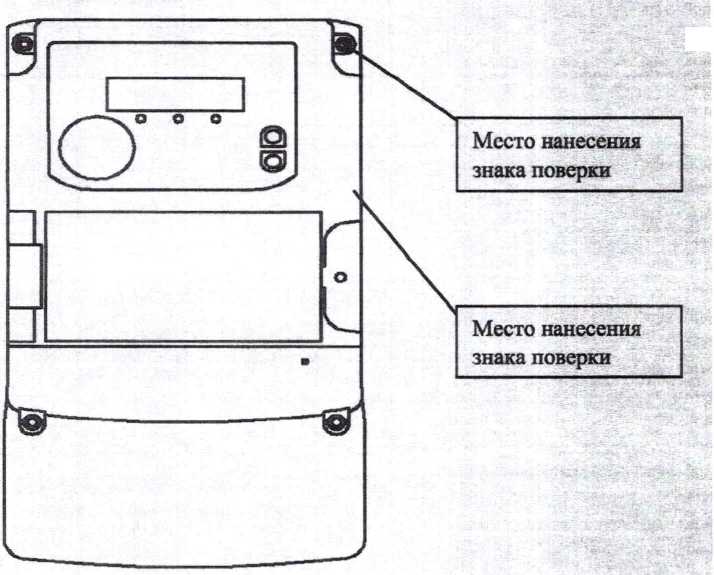

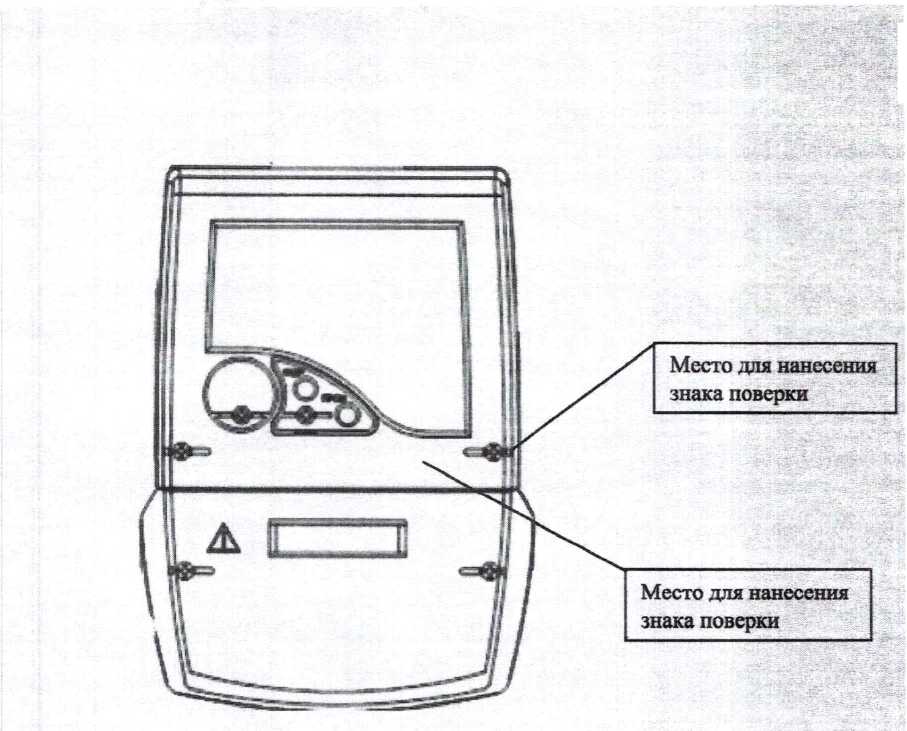

• 2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 3 листах.

• 3. Схема пломбировки от несанкционированного доступа на 3 листах.



Директор БелГИМ

Приложение 1

(обязательное)

Фотографии общего вида средств измерении

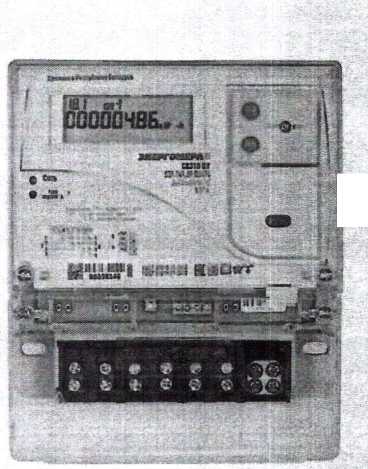

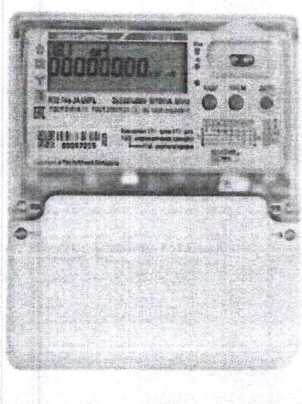

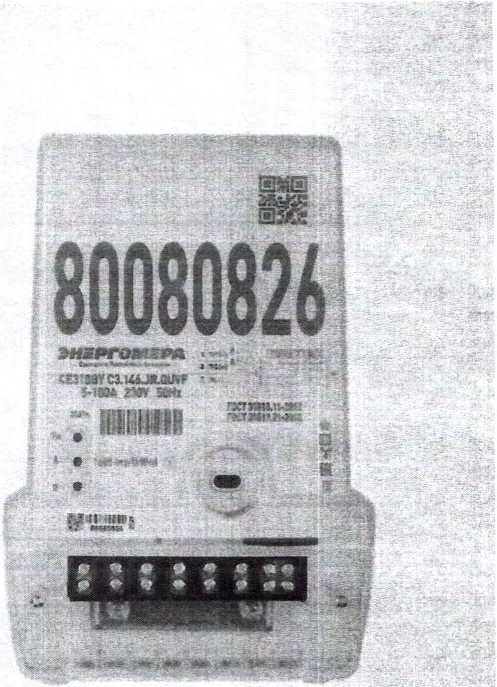

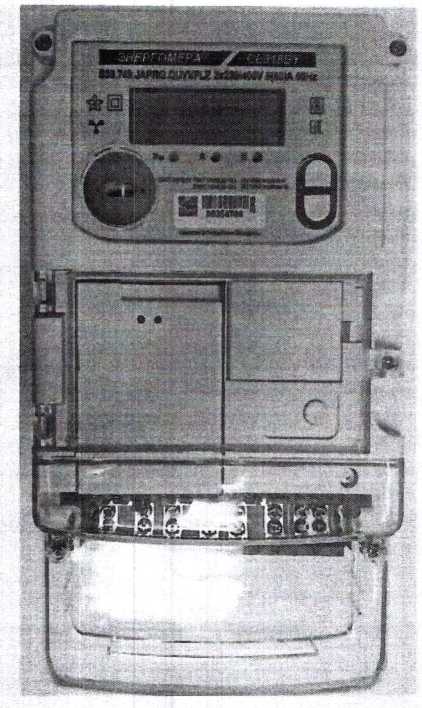

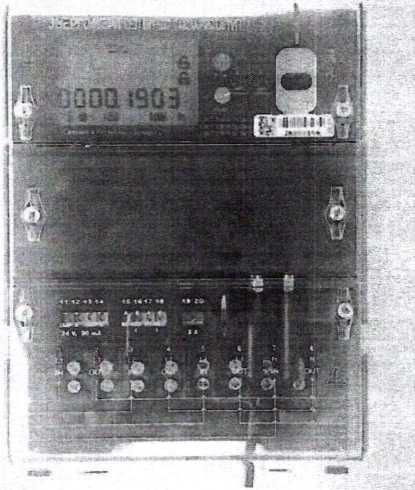

Рисунок 1.2 - Фотографии общего вида счетчиков активной и реактивной электрической энергии трехфазных CE318BY (изображение носит иллюстративный характер)

Приложение 3

(обязательное)

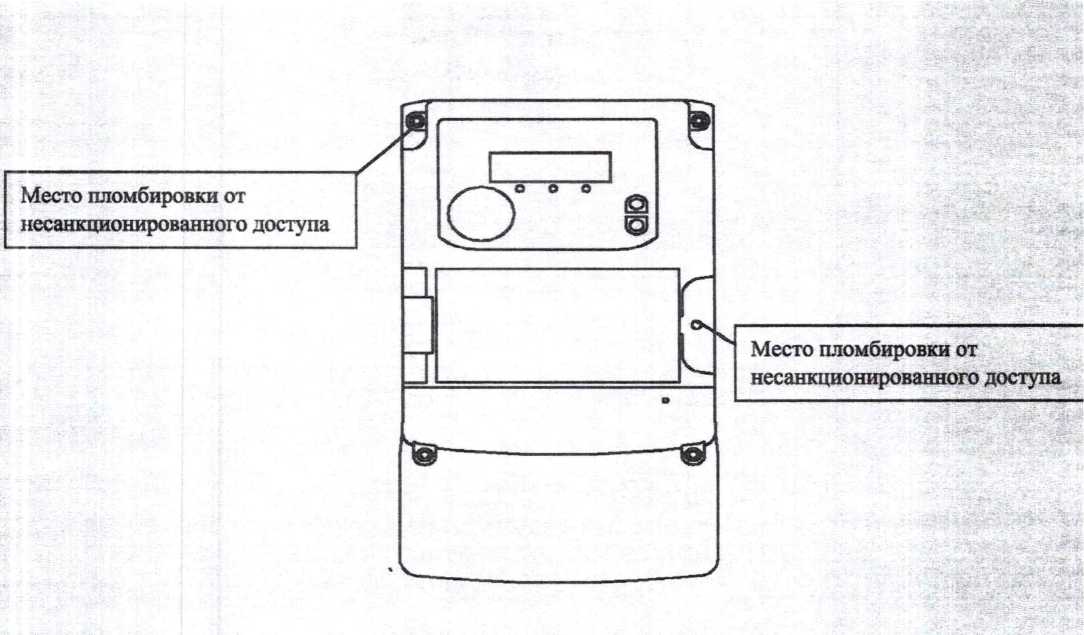

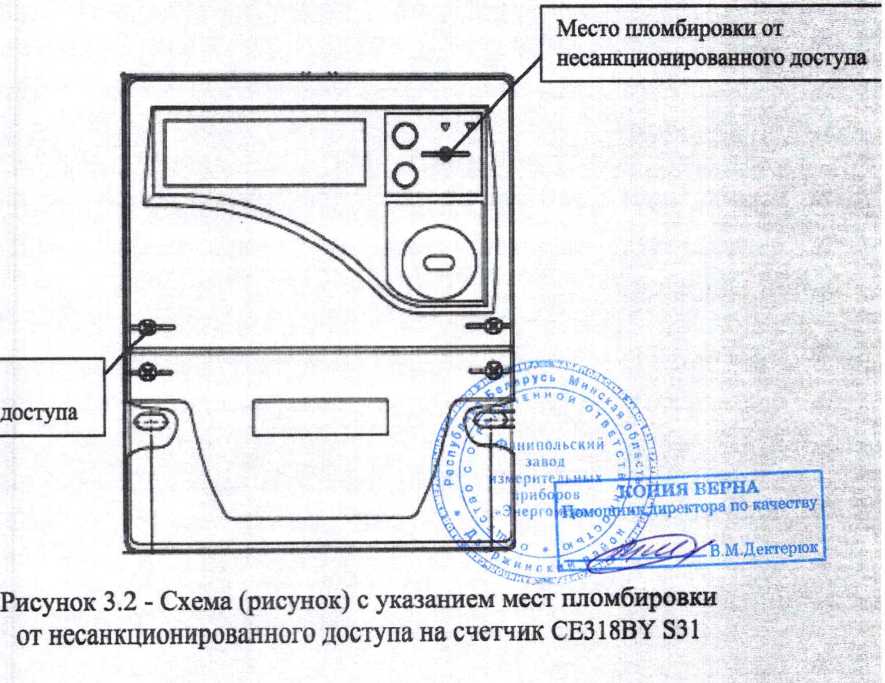

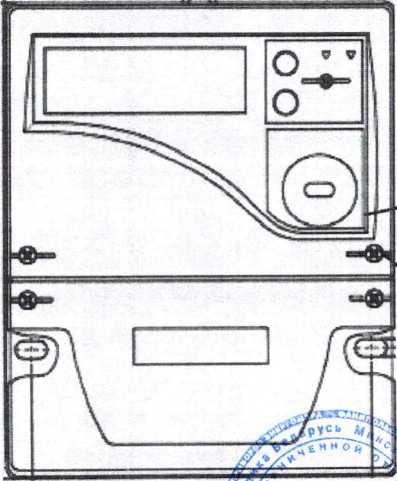

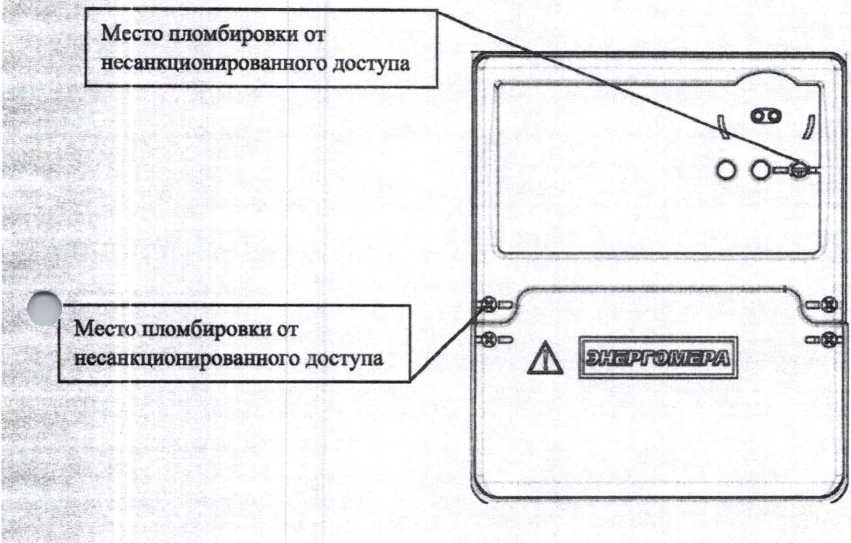

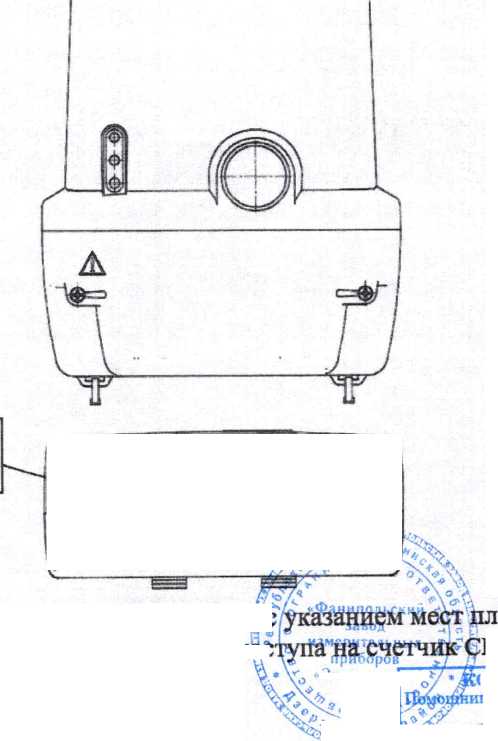

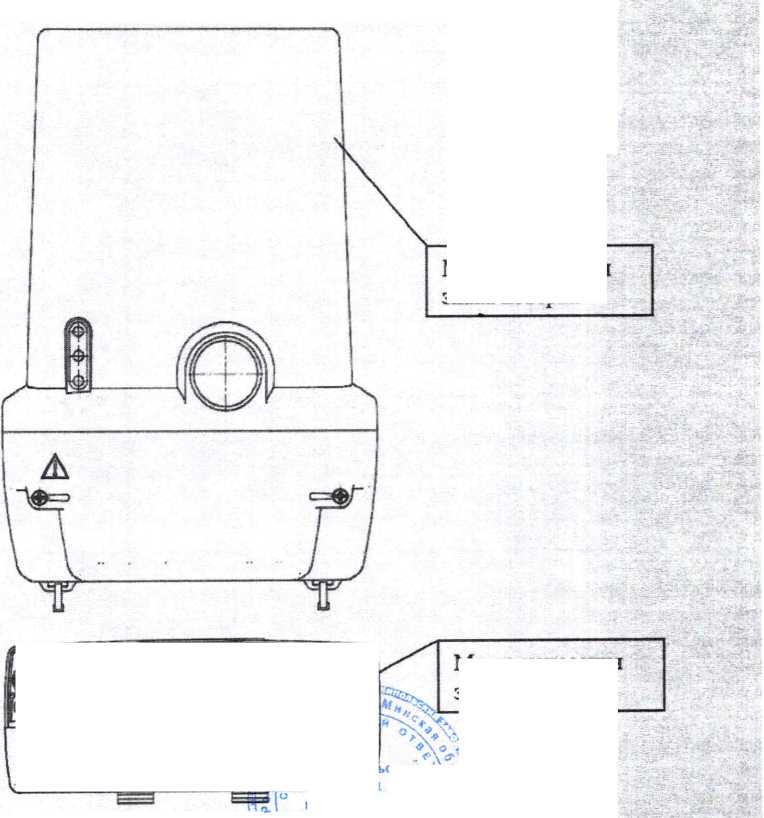

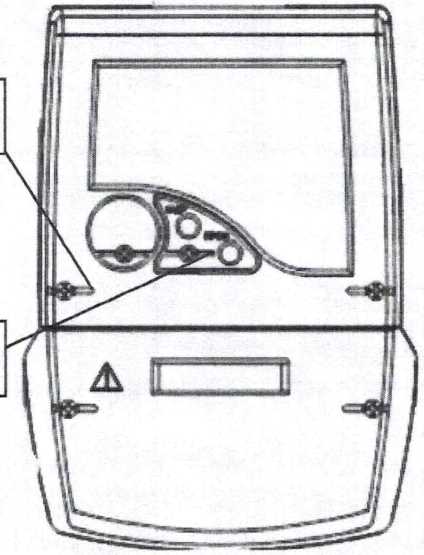

Схема пломбировки от несанкционированного доступа

омбировки

E318BY СЗ

ОПИЯ ВЕРНА к директора по качеству

СОГЛАСОВАНО

Директор ООО «Фанипольский завод измерительных приборов «Э

?2A.H. Кабаков

» /с ’    ■   2025 г.

. •" ГТМ'.'л.'-'—■"—-----

нрвпероз -tj й

*•»>:«•* Xs"^;

УТВЕРЖДАЮ

ректора БелГИМ

Ю.В. Козак

« С>6у //    ;        2025 г.

Система обеспечения единства измерений Республики Беларусь

СЧЕТЧИКИ АКТИВНОЙ И РЕАКТИВНОЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЕ CE318BY

Методика поверки

МРБ МП.4436-2025

Листов 27

Разработчик:

Начальник технического отдела ООО «Фанипольский завод измерительных приборов «Энергомера»

«             _________2025 г.

Содержание

Вводная часть

• 1  Нормативные ссылки

• 2 Операции поверки

• 3  Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7  Подготовка к поверке

• 8  Проведение поверки и обработка результатов измерений

• 9 Оформление результатов поверки

Приложение А (обязательное) Обязательные метрологические требования 20

Приложение Б (обязательное) Идентификация программного обеспечения 22

Приложение В (рекомендуемое) Форма протокола поверки

_          Библиография

Вводная часть

Настоящая методика поверки (далее - МП) распространяется на счетчики активной и реактивной электрической энергии трехфазные СЕ318BY класса точности 1 по ГОСТ 31819.21, класса точности 0.5S по ГОСТ 31819.22 и классов точности 0,5 по [1] и 1 по ГОСТ 31819.23 (далее - счетчики), и устанавливает методы и средства их первичной и последующих поверок.

Обязательные метрологические требования, предъявляемые к счетчикам, приведены в таблице А.1 приложения А.

1 Нормативные ссылки

В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее - ТИПА):

ТИП 8.007-2023 (33540) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений, предназначенных для применения при измерениях вне сферы законодательной метрологии. Правила проведения работ

ТКП 181-2023 (33240) Правила технической эксплуатации электроустановок потребителей

ТКП 427-2022  (33240) Электроустановки. Правила по обеспечению

безопасности при эксплуатации

ТКП 453-2012 (02140) Правила технической эксплуатации электроустановок предприятий электросвязи

СТБ 8033-2009 Система обеспечения единства измерений Республики Беларусь. Статические счетчики электрической энергии переменного тока. Методика

поверки

ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

Примечание - При пользовании настоящей МП целесообразно проверить действие ссылочных документов на официальном сайте Национального фонда технических нормативных правовых актов в глобальной компьютерной сети Интернет.

Если ссылочные документы заменены (из следует руководствоваться действующими вз отменены без замены, то положение, в кот затрагивающей эту ссылку.

Продолжение таблицы 2

L J—	2
' 8.3-8.4	Блок питания Б5-47. Напряжение постоянного тока от 1 до 30 В, сила тока до 3 А
8.3-8.4 ■--	Персональный компьютер (далее - ПК). Наличие последовательного СОМ порта и USB порта, программное обеспечение «Admin Tools» (далее - ПО) версии 3.6 и выше
8.3-8.4	Оптическая головка (далее - оптоголовка) с кабелем связи ИНЕС. 301126.006-02
8.3-8.4	Адаптер интерфейса RS-485, модем PLC, радиомодем 2170

• 3.2  Используемые средства измерений должны иметь действующие свидетельства о поверке (калибровке) и/или знаки поверки (калибровки).

• 3.3 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

• 4 Требования к квалификации поверителей

  • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую квалификацию в области обеспечения единства измерений.

5 Требования безопасности

• 5.1 При выполнении работ должны быть соблюдены требования безопасности, изложенные в ТКП 181, ТКП 427 и ТКП 453, эксплуатационных документах (далее -ЭД) поверяемых счетчиков [2], [3] и применяемых средств измерений.

• 5.2 К работе со средствами поверки допускаются лица квалификационной группы по электробезопасности не ниже III, прошедшие инструктаж по охране труда и технике безопасности, изучившие ЭД поверяемых счетчиков и средств измерений, применяемых при поверке и настоящую МП.

6 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 % до 80 %;

• - атмосферное давление от 84 до106 кПа (630 до 795 мм рт. ст.).

)

• 7 Подготовка к поверке

  • 7.1 Перед началом поверки счетчики выдерживают в условиях по разделу 6 не менее 2 ч.

  • 7.2 Перед проведением поверки выполняют следующие подготовительные работы:

• - проверяют наличие средств поверки в соответствии с таблицей 2 настоящей МП и соответствия их метрологических ха

• - проверяют наличие действую



  детел

  ла вод

  йк требуемым значениям;

  ■р поверке (калибровке) на

  о Н ояшей МП——----,

  КОПИЯ ВЕРНА

  ющник директора по качеству 1 /Г--\ >           !  6

  у В.М-Деетерюк |

средства измерений или знаков повер

• - проверяют соблюдение условий разделу 6

  ь.

  прибор⁰®



  ннс«» *.<<'■

- проверяют работоспособность средств поверки и подготавливают их к работе согласно ЭД на них.

• 8 Проведение поверки и обработка результатов измерений

При проведении поверки на поверочных установках с использованием технологического программного обеспечения «С1ои_ХХ» (далее - ТПО) все значения контролируемых параметров считываются с поверочной установки и счетчиков, управление режимом испытательного выхода, выполняются автоматически. Значения контролируемых параметров отображаются на мониторе ПК и модулях вычисления и индикации погрешности (далее - МВИП) поверочной установки. Результаты измерений фиксируется в протоколе поверки, формируемым ТПО.

При проведении поверки счетчика допускается перевод испытательного выхода счетчика в режим «х10»/«х100» (при помощи ПО). При этом постоянная счетчика увеличивается в 10/100 раз.

Для проверки суточного хода часов, необходимо перевести испытательный выход в режим «Часы».

• 8.1 Внешний осмотр

При внешнем осмотре счетчика проверяют: комплектность и маркировку согласно [2], наличие схемы подключения счетчика на крышке зажимов, отметки о приемке счетчика ОТК (при первичной поверке) в [4], а также соответствие внешнего вида счетчика (в зависимости от исполнения) требованиям [1], ГОСТ 31818.11, ГОСТ 31819.21, ГОСТ 31819.22 и ГОСТ 31819.23.

На корпусе и крышке зажимов счетчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

Результат считают положительным, если выполняются требования, указанные выше.

• 8.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции при воздействии напряжением переменного тока проводят в последовательности и в соответствии с режимами, установленными в [1], ГОСТ 31819.21, ГОСТ 31819.22, ГОСТ 31819.23 для класса защиты счетчика II, при испытательном напряжении 4 кВ.

• 8.2.1 При проверке электрической прочности изоляции подачу испытательного напряжения производят, начиная с нуля или со значения, не превышающего рабочее напряжение проверяемой цепи.

• 8.2.2 Поднимают напряжение до испытательного значения следует плавно Погрешность задания испытательного напряжения должно быть в пределах ±5 %.

• 8.2.3 Результат считают положительным, если изоляция счетчика выдерживает в течение 1 мин воздействие напряжения переменного тока величиной 4,0 кВ (среднеквадратическое значение) частотой 50 Гц между всеми цепями тока и

  напряжения, соединенными вместе, и , «зёмлей», со вспомогательными цепями напряжени^;']нижё 40:'В выходов и цифрового интерфейса).

  Счетчик не должен иметь пробоя или перекрытия и

  соединенной вместе (цепи телеметрических

  1яции испытуемых цепей.

  у * КОПИЯ ВЕРНА ^Йомойник директора по качеству

При проведении первичной поверки допускается проводить проверку 10 % счетчиков от предъявленного количества.

Примечание - Ввиду особенностей проведения операции допускается проверку электрической прочности изоляции счетчиков проводить на стадии изготовления и подтверждать актом изготовителя.

• 8.3 Опробование

Счетчик подключают к поверочной установке в соответствии со схемой подключения, приведенной в [2] или [3], и ЭД на поверочную установку при номинальном напряжении Uhom и номинальной (базовой) силе тока 1ном (1₆) в зависимости от исполнения. Время прогрева счетчика - не менее 10 с.

Результат считают положительным, если счетчик начал функционировать не позднее чем через 5 с после того, как к его зажимам приложено напряжение.

• 8.3.1 Проверка функционирования

При проверке функционирования выполняют проверку правильности работы испытательных выходов, счетного механизма, индикации всех сегментов жидкокристаллического индикатора счетчика (далее - ЖКИ), отображения измеряемых величин, возможности считывания показаний счетчика по интерфейсу и через инфракрасный порт, сохраняемости показаний счетчика

• 8.3.1.1 Проверка правильности работы испытательных выходов и счетного механизма

Счетчики имеют один или два оптических испытательных выхода (далее -светодиод), расположенных на лицевой панели:

• - один - для счетчиков только активной энергии (обозначается «А»);

• - два - для счетчиков активной и реактивной энергии (обозначается «R»).

Счетчик должен иметь один или два программируемых электрических испытательных выходов (далее - испытательный выход).

Для переключения режима испытательного выхода подключают счетчик к персональному компьютеру (далее - ПК) через оптоголовку (исполнение «Jxx») или радиомодем (исполнение «R») или преобразователь интерфейса RS485 (исполнение «А») и с помощью программного обеспечения «AdminTools» (далее - ПО), устанавливают «Конфигурация\Технологические настройки\Режим использования телеметрического выхода» в зависимости от вида энергии и типа измерительного элемента

Для проверки правильности работы счетного механизма счетчика при помощи ПО устанавливают «Режим использования телеметрического выхода» а состояние «Суммарно».

Проверка правильности работы счетного механизма и испытательного выхода заключается в следующем: светодиод, изменяющий яркость своего свечения (далее - включающийся) одновременно с изменением состояния испытательного выхода (регистрируемого соответствующим устройством поверочной установки), при

Правильность работы счетного механизма счетчика проверяют по приращению показаний счетного механизма счетчика и числу включений светодиода (числу изменений состояния испытательного выходного устройства).

Результат считают положительным, если на каждое изменение состояния счетного механизма (единицы младшего разряда) происходит п включений светодиода, п рассчитывают по формуле

где С- постоянная счетчика (число импульсов испытательного выходного устройства счетчика на 1 кВт ч), имп./(кВт ч);

т - число разрядов счетного механизма от запятой справа.

Проверка правильности работы счетного механизма счетчика на поверочных установках проводится путем сравнения приращения показаний счетчика AW, кВт ч, с количеством энергии, поданным от поверочной установки Wo, кВт ч.

Результат считают положительным, если выполняется условие

|AW - Wo| < Wo O.Ol • к,                                (2)

где к - класс точности счетчика.

• 8.3.1.2 Проверка сохраняемости показаний счетчика

Подают на счетчик номинальное напряжение и фиксируют показания времени и данные по тарифам, хранимые в памяти счетчиков и отображаемые на ЖКИ счетчика. Отключают напряжение и через 10 с подают напряжение на счетчики снова.

Результаты считают положительными, если после повторной подачи напряжения счетчик продолжает отсчитывать текущее время, зафиксированные показания счетчика сохраняются в памяти и не появляются сообщения о сбоях в работе.

• 8.3.1.3 Проверка индикации всех сегментов ЖКИ и отображения измеряемых величин

Подают на счетчик номинальное напряжение и базовую (номинальную) силу тока. Согласно [2] или [3] переходят с помощью кнопки «КАДР» в группу индикации 5 и сравнивают отображение сегментов на ЖКИ с рисунком, приведенным в [2] или [3].

Результат считают положительным, если на ЖКИ отображаются все сегменты и счетчик ведет автоматическую циклическую смену режимов индикации текущего времени, суммы по действующим тарифам, накопленной активной энергии по тарифам.

• 8.3.1.4 Проверка возможности считывания показаний счетчика по интерфейсам

Подключают счетчик к ПК поочередно через каждый интерфейс в соответствии с модификацией. С помощью ПО считывают:

• - тарифное расписание и сверяют с действующим тарифом счетчика (отображается на ЖКИ счетчика).

• - показания счетчика по действующим тарифам;

- время, дату.

Результат считают положительным,       .... информация,

интерфейсу, совпадает с информацией, от соответствует считанному тарифу.

• 8.3.2 Проверка идентификации программного обеспечения

  • 8.3.2.1  Проверку идентификации программного обеспечения проводят при поверке счетчиков.

  • 8.3.2.2 Согласно [2] или [3] вывести на ЖКИ контрольную сумму метрологической значимой части (далее - КС).

  • 8.3.2.3 Результат считают положительным, если отображаемая на ЖКИ КС соответствует КС, приведенной в таблице Б.1 и описании типа, для данного исполнения счетчика.

• 8.4 Определение метрологических характеристик

  • 8.4.1 Проверка отсутствия самохода



Проверку отсутствия самохода проводят на поверочной установке. Подают на счетчик напряжение, значение которого равно 115 % номинального значения, при этом ток в токовых цепях счетчика отсутствует.

Время проверки At, мин, вычисляют по формуле

л     ЛЮ⁶

ДГ >------------------ /-Ч

С-mJ/ J '                     ^w

^v ш с/ _наи 1 макс

где Uhom - номинальное напряжение, В;

1.макс - максимальный ток, А;

R - коэффициент, равный 600 для счетчиков класса точности 0,5S по ГОСТ 31819.22; класса точности 1 по ГОСТ 31819.21; класса точности 0,5 по [1] и равный 480 - для счетчиков класса точности 1 по ГОСТ 31819.23;

С - постоянная счетчика, имп./(кВт*ч) или имп./(квар«ч) (с учетом «х10»/«х100», при необходимости);

т - число измерительных элементов.

Результаты считают положительными, если за время At зарегистрировано не более одного импульса.

• 8.4.2 Проверка стартового тока (чувствительности)

8.4.2.1 Проверку стартового тока (чувствительности) счетчика проводят при Uhom и силе тока 0,0021едля счетчиков непосредственного включения класса точности 1; силе тока 0,001 Чн для счетчиков включения через трансформаторы тока класса точности 0.5S; силе тока 0,001 1_М для счетчиков включения через трансформаторы тока класса точности 0,5 и коэффициенте мощности, равном единице. «Режим использования телеметрического выхода» должен быть установлен в соответствии с видом энергии.

• 8.4 2.2 Для исполнений счетчиков, учитывающих реактивную энергию, проводят определение стартового тока (чувствительности) для реактивной энергии (sin ф =1).

• 8.4.2.3 Для счетчиков исполнения «Y» с двунаправленным учетом энергии проводят определение стартового тока (чувствительности) при обратном направлении тока (cos ф = минус 1, sin ф = минуй;'

Время проверки Т, мин, вычисляют по i муле '•

/7-5

г = —

Ст

где 1ст - стартовый ток, А;

cos (р - коэффициент мощности (для реактивной энергии sin ср);

С - постоянная счетчика, имп./(кВт*ч) или имп./(квар*ч) (с учетом «х10»/«х100», при необходимости);

т - число измерительных элементов

Значение /ст приведено в таблице А.1.

Результаты считают положительными, если поверочной установкой зафиксирован хотя бы один импульс за время Т.

• 8.4.3 Определение основной относительной погрешности

Для счетчиков исполнения «.2ХХ.» (с номинальными напряжениями 57,7 и 230 В) определение относительной погрешности проводят для каждого номинального напряжения.

8.4.3.1 Определение основной относительной погрешности при измерении энергии при симметричной нагрузке

Определение основной относительной погрешности при измерении энергии проводят на поверочной установке.

Значения пределов допускаемой основной относительной погрешности в процентах определяют по показаниям МВИП поверочной установки, используя импульсы испытательного выхода счетчика.

Значения напряжения, силы тока, и коэффициента мощности и пределы допускаемой основной относительной погрешности при измерении активной энергии счетчиков класса точности 0.5S и 1 трансформаторного включения приведены в таблице 3; счетчиков класса точности 1 непосредственного включения - в таблице 4.

Значения напряжения, силы тока, и коэффициента мощности, пределы допускаемой основной относительной погрешности при измерении реактивной энергии счетчиков класса точности 0,5 и 1 трансформаторного включения приведены в таблице 5; счетчиков класса точности 1 непосредственного включения - в таблице

• 5.

Определение пределов допускаемой основной относительной погрешности при измерении активной энергии обратного направления счетчиков класса точности 0,5S и 1 трансформаторного включения проводят по номерам измерений 2, 8, 11 таблицы 3; счетчиков класса точности 1 непосредственного включения проводят по номерам измерений 2, 8, 11 таблицы 4.

Определение пределов допускаемой основной относительной погрешности при измерении реактивной энергии обратного направления счетчиков класса точности 0,5 и 1 трансформаторного включения проводят по номерам измерений 2, 8, 11 таблицы 5; счетчиков класса точности 1 непосредственного включения проводят по номерам измерений 2, 8, 11 таблицы 6.

Продолжение таблицы 6

1	2	3	4	5
9		1°0	0,5(емк)	±1,0
10	100	/макс	1.0	±1,0
11		/макс	0,5(инд)	. . . ±1'0
12 _		/макс	0,5(емк)	±1,0

Результаты считают положительными, если полученные значения основной относительной погрешности в указанных точках находятся в пределах, установленных в таблицах 3-6.

• 8.4.3.2 Определение основной относительной погрешности при измерении энергии в режиме однофазной нагрузки

Значение основной относительной погрешности при измерении энергии в режиме однофазной нагрузки определяют при номинальном напряжении.

Режим однофазной нагрузки создают путем подачи тока нагрузки поочередно в одну из фаз при подаче номинального напряжения на все фазы.

Значение основной относительной погрешности поверяемого счетчика определяют по показаниям МВИП поверочной установки.

Значения напряжения, тока и коэффициента мощности в режиме измерения активной энергии однофазной нагрузки, а также соответствующие им пределы допускаемой основной относительной погрешности при измерении активной энергии, выраженные в процентах, указаны в таблице 7.

Разность между значениями погрешности при измерении активной энергии в режиме однофазной нагрузки и при симметричной многофазной нагрузке при базовом токе и коэффициенте мощности, равном 1, для счетчиков с непосредственным включением и при номинальном токе и коэффициенте мощности, равном 1, для счетчиков, включаемых через трансформатор, должна быть не более 1,0 % и 1,5 % для счетчиков классов точности 0,5S и 1 соответственно.

Таблица 7 - Значения напряжения, тока и коэффициента мощности в режиме однофазной нагрузки в режиме измерения активной энергии

Значения напряжения, тока и коэффициента мощности в режиме измерения реактивной энергии однофазной нагрузки, а также соответствующие им пределы допускаемой основной относительной погрешности при измерении активной энергии, выраженные в процентах, указаны в таблице 8.

Разность между значениями погрешности при измерении реактивной энергии в режиме однофазной нагрузки и при симметричной многофазной нагрузке при базовом токе и коэффициенте мощности, равном 1, для счетчиков с непосредственным включением и при номинальном токе и коэффициенте мощности, равном 1, для счетчиков, включаемых через трансформатор, должна быть не более 1,0 % и 2,5 % для счетчиков классов точности 0,5 и 1 соответственно.

Таблица 8 - Значения напряжения, тока и коэффициента мощности в режиме однофазной нагрузки в режиме измерения реактивной энергии               ___

Номер изме рени я	Информативные параметры входного сигнала			Пределы допускаемой основной относительной погрешности счетчика при измерении реактивной энергии, %, счетчиков класса точности
	Напряжение, % от	Сила тока, % от номинального	sin ср	при включении через трансформаторы тока		непосредствен ного включения
	номинального	(базового)		0,5	1	1
1		5	1,0	±0,6	±1.5	-
2		10	0,5(инд)	±1.0	±1,5	-
3		10	1,0		-	±1.5
4	100	20	0,5(инд)		-	±1.5
5		100	1.0	±0,6	±1.5	±1.5
6		100	1,0(инд)	±1,0	±1,5	±1,5
7		/макс	1.0	±0,6	±1.5	±1,5
8		/макс -------—----------	0,5(инд)	±1,0	±1,5	. I

Результаты считают положительными, если полученные значения основной относительной погрешности в указанных точках находятся в пределах, установленных в таблицах 7 и 8, и соответствуют требованиям к ним, приведенным в таблице А.1.

• 8.4.3.3 Определение основной относительной погрешности при измерении среднеквадратических значений напряжения

Основную относительную погрешность при измерении среднеквадратического значения напряжения определяют для счетчиков исполнения «II» при номинальном (базовом) значении силы тока и при значениях напряжения, равных: 0,75Uhom; Uhom и 1,15 Uhom ДЛЯ КЭЖДОЙ ИЗ фаз.

Основную относительную погрешность при измерении среднеквадратического значения напряжения би, %, вычисляют по формуле

_ и..-и_о

¹    11  w*'

'J

Н    »фаиипольскии    - \

напряжения, иГ ~ измерительных I        приборов

X » V"_o <• Энергомера " _Q-

Uo - среднеквадратическое значение напряжения, измеренное поверочной установкой, В.

Результаты считают положительными, если основная относительная погрешность при измерении среднеквадратического значения напряжения находится в пределах, приведенных в таблице А.1.

Определение основной относительной погрешности при измерении среднеквадратических значений напряжения при последующей поверке обеспечивается при определении основной относительной погрешности при измерении энергии по п. 8.4.3.1.

• 8.4.3.4 Определение основной относительной погрешности при измерении среднеквадратических значений силы тока

Основную относительную погрешность при измерении среднеквадратических значений силы тока определяют для счетчиков исполнения «и» при номинальном значении напряжения в точках, соответствующих 5 % от базового (номинального) значения силы тока, базовом (номинальном) значении силы тока и при максимальном значении силы тока Imax для каждой из фаз

Основную относительную погрешность при измерении среднеквадратических значений силы тока gl. %,, вычисляют по формуле

^-100,

где 1с - среднеквадратическое значение силы тока, измеренное счетчиком, А;

1о - среднеквадратическое значение силы тока, измеренное поверочной установкой, А.

Результаты считают положительными, если основная относительная погрешность при измерении среднеквадратических значений тока находится в пределах, приведенных в таблице А.1.

Определение основной относительной погрешности при измерении среднеквадратических значений силы тока при последующей поверке обеспечивается при определении основной относительной погрешности при измерении энергии по п. 8.4.3.1.

• 8.4.3.5 Определение основной относительной погрешности при измерении активной мощности

Значения напряжения, силы тока, и коэффициента мощности, допускаемые пределы при измерении активной мощности приведены в таблице 9.

Основную относительную погрешность при измерении активной мощности бр. %, вычисляют по формуле

где Рс - значение активной мощности, измеренное счетчиком, Вт;

Ро - значение активной мощности, измеренное поверочной установкой, Вт.

f/x/o «Фанипольскии

Jh _______

Помощник директора по качеству

Таблица 9 - Значения напряжения, силы тока, и коэффициента мощности, допускаемые пределы для счетчиков класса точности 0.5S и 1 при измерении активной мощности

Номер измерения	Информативные параметры входного сигнала			Пределы допускаемой основной относительной погрешности счетчика при измерении активной мощности, %
	Напряжение, % от номинального значения	Сила тока, % от номинального значения	COS ф
1	80 . .	100	0,5(1/! нд)
2	100	50	. J.0 _	±1,0
з	115	(мах	0:8(емк)

Результаты считают положительными, если полученные значения основной относительной погрешности в указанных точках находятся в пределах допускаемой основной относительной погрешности, установленных в таблице 9.

Определение основной относительной погрешности при измерении активной мощности при последующей поверке обеспечивается при определении основной относительной погрешности при измерении энергии по п. 8.4.3.1.

• 8.4.3.6 Определение абсолютной погрешности при измерении углов сдвига фазы между основными гармониками фазных напряжений и фазных токов

Абсолютную погрешность при измерении углов сдвига фазы между основными гармониками фазных напряжений и фазных токов определяют для каждой из фаз при номинальном значении напряжения и номинальном (базовом) токе и коэффициенте активной мощности coscp равном 1; 0,5(инд) и 0,8(емк).

Абсолютную погрешность измерения угла сдвига фазы между основными гармониками фазных напряжений и фазных токов °А, °, вычисляют по формуле

°Л = I фс - фо I.                                                (8)

где ф_с - значение угла, измеренное счетчиком. °;

Фо - значение угла, измеренное поверочной установкой. °.

Результат считают положительным, если абсолютная погрешность при измерении углов сдвига фазы между основными гармониками фазных напряжений и фазных токов не более 1°.

Определение абсолютной погрешности при измерении углов сдвига фазы между основными гармониками фазных напряжений и фазных токов при последующей поверке обеспечивается при определении основной относительной погрешности при измерении энергии по п. 8.4.3.1.

• 8.4.3.7 Определение абсолютной погрешности при измерении частоты переменного тока

Абсолютную погрешность при измерении частоты переменного тока определяют для счетчиков исполнения «U»jTpn номинальном напряжении и частоте переменного тока 50 Гц.

Абсолютную погрешность пр

вычисляют по формуле

■         IbUllfin DJLX

Помощник директора

где fc4- значение частоты переменного тока, измеренное счетчиком, Гц;

f₉ - значение частоты переменного тока, измеренное поверочной установкой, Гц. Результаты считают положительными, если абсолютная погрешность при измерении частоты переменного тока находится в пределах, приведенных в таблице А.1.

Определение абсолютной погрешности при измерении частоты переменного тока при последующей поверке обеспечивается при определении основной относительной погрешности при измерении энергии по п. 8.4.3.1.

8.4.4 Определение основной абсолютной погрешности суточного хода часов счетчика

Подключают частотомер к телеметрическому выходу счетчика или выходу фотосчитывающего устройства. Устанавливают частотомер в режим измерения периода с разрешением 0,1 мкс.

Подают на счетчик номинальное напряжение.

При помощи ПО считывают со счетчика значение суточной поправки хода часов 7к, с/сут и устанавливают «Режим использования телеметрического выхода» в «Часы».

Фиксирует показания частотомера 7к мкс

Основную абсолютную погрешность суточного хода часов счетчика Д Т, с/сут, с учетом суточной поправки хода часов Гк, с/сут, установленной в счетчике, определяют по формуле

ДТ = 1^1 • 86400 + Т_к.      (10)

Определение суточного хода часов на поверочной установке с использованием ТПО выполняется автоматически средствами поверочной установки без использования частотомера

Результат считают положительным, если основная абсолютная погрешность суточного хода часов счетчика находится в пределах, приведенных в таблице А.1.

9 Оформление результатов поверки

• 9.1 Результаты поверки заносят в протокол, рекомендуемая форма которого приведена в приложении В.

• 9.2 При положительных результатах поверки счетчика на него наносят знак поверки и (или) выдают свидетельство о поверке:

• - для счетчика, применяемого при измерениях метрологии, по форме, установленной [5].

• 9.3 При отрицательных результатах первичной

заключение о непригодности:

• - для счетчика, применяемого при измерениях метрологии, по форме, установленной [5].

При отрицательных результатах п

заключение о непригодности:

• - для счетчиков, применяем

метрологии, по форме, установленной

Ранее нанесенный знак поверки подлежит уничтожению путем приведения его в состояние, непригодное для дальнейшего применения, предыдущее свидетельство прекращает свое действие.

«.фаинпольскки завод измерительных приборов «■Энергомера ■> _<

♦\о г

_____{_}

ГГГ КОПИЯ ВЕРНА дошник директора по качест у

Продолжение таблицы А.1

Наименование

* В зависимости от модификации счетчика._______________________________________________

где h - значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением, А;

!нм> - значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора, А:

1м«с - наибольшее значение тока, при котором счетчик соответствует требованиям точности; Uhm - значение напряжения, являющееся исходным при установлении требований к счетчику; И, I - значения напряжения, В, тока, А в допустимых диапазонах.

Таблица А.2

Наименование	Значение
Пределы допускаемой основной относительной погрешности счетчика при измерении реактивной энергии, %, вызванное изменением тока: 0,01-Lom S I < 0,05- !ном при sin ф = 1 0,05'Ihom — I 1макс При Sin (р = 1 0,02-Imou < I < 0,10- Lou при sin (р - 0,5 0,10- Ihom S I 5 1макс При ПрИ Sin <р - 0,5 0,10- Ihom £ I S 1макс При При SIH (р = 0,25	±1,0 ±0,5 ±1,0 ±0,5 ±1,0
Примечание - Пределы допускаемых погрешностей счетчика при измерении реактивной энергии (класс 0,5 по [1]), не указанных в таблице, соответствуют значениям по ГОСТ 31819.23 для счетчиков класса точности 1.

Приложение Б

(обязательное)

Идентификация программного обеспечения

Таблица Б.1 - Информация о программном обеспечении

Исполнение счетчика	Встроенное ПО		Прикладное ПО
	Версия	КС*	Наименование	Версия
CE318BY R32/S31/C3	148.х.х.х	2116Е539	«AminTools»	3.x
CE318BY S35	94.Х.Х.Х	2116Е539	«AminTools»	3.x
CE318BY S39	105.x.х.х	2116Е539	«AminTools»	3.x
CE318BY S37	147.х.х.х	F5128F0E	«AminTools»	3.x
* Контрольная сумма метрологической значимой части

КОПИЯ ВЕРНА

_вфани«о-"ьскн^и AVd завод измер**'^{ельнЬ111} » 'Д приборов * lip», «Энер^г01*^еР^а о/ fl

----------

Помощник директора по качеству

Приложение В (рекомендуемое) Форма протокола поверки

наименование организации, проводившей поверку

ПРОТОКОЛ №______

Тип счетчика CE318BY_________ №__________ класс точности_________

п р и на дл ежа щего__________________________________________________________

наименование организации

Изготовител ь__________________________________________________________

Дата проведения поверки__________________

С...ПО...

Поверка производится по

Условия поверки:

• - температура окружающего воздуха______“С;

• - относительная влажность воздуха________%;

• - атмосферное давление______кПа.

Результаты поверки:

В.1 Внешний осмотр_____________________________________________________

В.2 Проверка электрической прочности изоляции________________________________

В.З Опробование:

В.3.1 Проверка функционирования:__

В.3.1.1 Проверка правильности работы испытательных выходов и счетного механизма_______

В.3.1.2 Проверка сохраняемости показаний счетчика_________________________

В.3.1.3 Проверка индикации всех сегментов ЖКИ и отображения измеряемых величин_________________________________________________________________

В.3.1.4 Проверка возможности считывания показаний счетчика по интерфейсам

В.3.2 Проверка идентификации программного обеспечения____________________

В.4 Определение метрологических характеристик:

В.4.1 Проверка отсутствия самохода

В.4.2 Проверка стартового тока (чувствительности)

В.4.3 Определение основной относительной погрешности

Таблица В.З — Определение основной относительной погрешности при измерении энергии в режиме однофазной нагрузки

' Напряжение, В	Сила тока,А	COS ф/ sin ф	Основная относительная погрешность, %	Пределы допускаемой основной относительной погрешности, %
	_

Таблица В.4 -Определение основной относительной погрешности при измерении среднеквадратического значения напряжения

Напряжение, В		Основная относительная погрешность, %	Пределы допускаемой основной относительной погрешности, %
Измеренное поверочной установкой	Измеренное счетчиком

Таблица В.З • Определение основной относительной погрешности при измерении среднеквадратического значения силы тока

Сила тока, А		Основная        Пределы допускаемой относительная     основной относительной погрешность, %         погрешности, %
Измеренный поверочной установкой	Измеренный счетчиком
		1 ...............

Таблица В.6 ■ Определение основной относительной погрешности при измерении активной мощности

Активная мощность, А		Основная относительная погрешность, %	Пределы допускаемой основной относительной погрешности, %
Измеренная поверочной установкой	Измеренная счетчиком
			" 1

Таблица В.7 - Определение абсолютной погрешности при измерении углов сдвига фазы между основными гармониками фазных напряжений и фазных токов

Таблица В.8 - Определение абсолютной погрешности при измерении частоты переменного тока

1 Частота переменного тока, Гц		Абсолютная погрешность, Гц	Пределы допускаемой абсолютной погрешности, Гц
Измеренная поверочной установкой	Измеренная счетчиком

Фанинольскни завод измерительных приборов Энерюмерз

ВЛД Определение абсолютной погрешности суточного хода часов счетчика

Значение суточной поправки хода часов Ль с/сут	Период следования импульсов, измеренный частотомером, Ти, мкс	Абсолютная погрешность, с/сут	Пределы допускаемой основной абсолютной погрешности, с/сут

Заключение__________________________________________________________

Свидетельство о поверке (заключение о непригодности) №______________

Поверитель__

Подпись                    Расшифровка подписи

Библиография

• [1]     ТУ BY 690329298.010-2016 Счетчики активной и реактивной электрической энергии трехфазные CE318BY

• [2]     ЦЛФИ.411152.003 РЭ Счетчики активной и реактивной электрической энергии трехфазные CE318BY. Руководство по эксплуатации

• [3]     ЦЛФИ.418123.001 РЭ Устройство отображения информации СЕ901. Руководство по эксплуатации

• [4]     ЦЛФИ.411152.003 ФО Счетчики активной и реактивной электрической энергии трехфазные CE318BY. Формуляр

• [5]     Правила осуществления метрологической оценки в виде работ по государственной поверке средств измерений, утвержденные постановлением Госстандарта от 21 апреля 2021 г. № 40

V

Извещение № 1 об изменении МРБ МП.4436-2025 Система обеспечения единства измерений Республики Беларусь СЧЕТЧИКИ АКТИВНОЙ И РЕАКТИВНОЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТРЕХФАЗНЫЕ CE318BY

Методика поверки

Разработчик:

Начальник технического отдела

ООО ФЗИП «Энергомера»		Извещение		Обозначение документа
		№ 1		МРБ МП.4		436-2025
Дата выпуска		Срок изм.			Срок ПИ	Лист	Листов
						2	2
Причина							Код
							7
Указание о заделе		На заделе не отражается
Указание о внедрении		Внедрить с момента выпуска извещения
Применяемость		Счетчики активной и реактивной электрической энергии трехфазные CE318BY
Разослать
Приложение		на 3 листах					-
Изм.			Содержание изменения

1

Листы 6,7,11 заменить

Продолжение таблицы 2

1	2
8.3-8.4	Блок питания Б5-47. Напряжение постоянного тока от 1 до 30 В, сила тока до 3 А
8.3-8.4	Персональный компьютер (далее - ПК). Наличие последовательного СОМ порта и USB порта, программное обеспечение «Admin Tools» (далее - ПО) версии 3.6 и выше
8.3-8.4	Оптическая головка (далее - оптоголовка) с кабелем связи ИНЕС.301126.006-02
8.3-8.4	Адаптер интерфейса RS-485, модем PLC, радиомодем 2170

• 3.2  Используемые средства измерений должны иметь действующие свидетельства о поверке (калибровке) и/или знаки поверки (калибровки).

  '*’■

  ' 7^|=Ьг '-- .-S'Jr?

  *лЖ-^Ж5

  3£i‘;yi-K

• 3.3 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

4 Требования к квалификации поверителей

• 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих право на поверку и необходимую квалификацию в области обеспечения единства измерений, стаж работы по данному виду измерений не менее 1 года.

5 Требования безопасности

• 5.1 При выполнении работ должны быть соблюдены требования безопасности, изложенные в ТКП 181, ТКП 427 и ТКП 453, эксплуатационных документах (далее -ЭД) поверяемых счетчиков [2], [3] и применяемых средств измерений.

  fife; > -

  Л'' ;3



• 5.2 К работе со средствами поверки допускаются лица квалификационной группы по электробезопасности не ниже III, прошедшие инструктаж по охране труда и технике безопасности, изучившие ЭД поверяемых счетчиков и средств измерений, применяемых при поверке и настоящую МП.

6 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 % до 80 %;

• - атмосферное давление от 84 до 106 кПа (630 до 795 мм рт. ст.).

  3S




  7 Подготовка к поверке

  • 7.1 Перед началом поверки счетчики выдерживают в условиях по разделу 6 не менее 2 ч.

  • 7.2 Перед проведением поверки вы работы:

  - проверяют наличие средств повер



  щие подготовительные

  ■



  МП и соответствия их метрологических xapSi

  - проверяют наличие действующих св средства измерений или знаков поверки (кали(

  соответствиис таблицей 2 настоящей

  и -< У



  эбуемым значениям;

  (капибоов>

  З^ощнив директора по качеству

  i) на

• - проверяют соблюдение условий по разделу 6 настоящей МП;

• - проверяют работоспособность средств поверки и подготавливают их к работе согласно ЭД на них.

8 Проведение поверки и обработка результатов измерений

При проведении поверки на поверочных установках с использованием технологического программного обеспечения «С1ои_ХХ» (далее - ТПО) все значения контролируемых параметров считываются с поверочной установки и счетчиков, управление режимом испытательного выхода, выполняются автоматически. Значения контролируемых параметров отображаются на мониторе ПК и модулях вычисления и индикации погрешности (далее - МВИП) поверочной установки. Результаты измерений фиксируется в протоколе поверки, формируемым ТПО.

При проведении поверки счетчика допускается перевод испытательного выхода счетчика в режим «х10»/«х100» (при помощи ПО). При этом постоянная счетчика увеличивается в 10/100 раз.

Для проверки суточного хода часов, необходимо перевести испытательный выход в режим «Часы».

8.1 Внешний осмотр

При внешнем осмотре счетчика проверяют: комплектность и маркировку согласно [2], наличие схемы подключения счетчика на крышке зажимов, отметки о приемке счетчика ОТК (при первичной поверке) в [4], а также соответствие внешнего вида счетчика (в зависимости от исполнения) требованиям [1], ГОСТ 31818.11, ГОСТ 31819.21, ГОСТ 31819.22 и ГОСТ 31819.23.

На корпусе и крышке зажимов счетчика должны быть места для навески пломб, все крепящие винты должны быть в наличии, резьба винтов должна быть исправна, а механические элементы хорошо закреплены.

Результат считают положительным, если выполняются требования, указанные выше.

8.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции при воздействии напряжением переменного тока проводят в последовательности и в соответствии с режимами, установленными в [1], ГОСТ 31819.21, ГОСТ 31819.22, ГОСТ 31819.23 для класса защиты счетчика II, при испытательном напряжении 4 кВ.

• 8.2.1 При проверке электрической прочности изоляции подачу испытательного напряжения производят, начиная с нуля или со значения, не превышающего рабочее напряжение проверяемой цепи.



• 8.2.2 Поднимают напряжение до испытательного значения следует плавно. Погрешность задания испытательного напряжения должно быть в пределах ±5 %.

• 8.2.3 Результат считают положительным, е изоляция счетчика выдерживает енного тока величиной 4,0 кВ

между всеми цепями тока и ⁿ*’^jl-------------- _ВМесте

где /ст - стартовый ток, А;

cos <р - коэффициент мощности (для реактивной энергии sin <р);

С- постоянная счетчика, имп./(кВт*ч) или имп./(квар*ч) (с учетом «х10»/«х100», при необходимости);

т - число измерительных элементов.

Значение /стприведено в таблице А.1.

Результаты считают положительными, если поверочной установкой зафиксировано не менее двух импульсов за время Т.

8.4.3 Определение основной относительной погрешности

Для счетчиков исполнения «.2ХХ.» (с номинальными напряжениями 57,7 и 230 В) определение относительной погрешности проводят для каждого номинального напряжения.

8.4.3.1 Определение основной относительной погрешности при измерении энергии при симметричной нагрузке

Определение основной относительной погрешности при измерении энергии проводят на поверочной установке.

Значения пределов допускаемой основной относительной погрешности в процентах определяют по показаниям МВИП поверочной установки, используя импульсы испытательного выхода счетчика.

Значения напряжения, силы тока, и коэффициента мощности и пределы допускаемой основной относительной погрешности при измерении активной энергии счетчиков класса точности 0.5S и 1 трансформаторного включения приведены в таблице 3; счетчиков класса точности 1 непосредственного включения - в таблице 4.

Значения напряжения, силы тока, и коэффициента мощности, пределы допускаемой основной относительной погрешности при измерении реактивной энергии счетчиков класса точности 0,5 и 1 трансформаторного включения приведены в таблице 5; счетчиков класса точности 1 непосредственного включения - в таблице 5.

Определение пределов допускаемой основной относительной погрешности при измерении активной энергии обратного направления счетчиков класса точности 0.5S и 1 трансформаторного включения проводят по номерам измерений 2, 8,11 таблицы 3; счетчиков класса точности 1 непосредственного включения проводят по номерам измерений 2, 8,11 таблицы 4.

Определение пределов допускаемой основной относительной погрешности при измерении реактивной энергии обратного направления счетчиков класса точности 0,5 и 1 трансформаторного включения проводят по номерам измерений 2, 8, 11 таблицы 5; счетчиков класса точности 1 непосредственного включения проводят по номерам измерений 2, 8,11 таблицы 6.

---
