МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

23 июня 2023 г.                                                                           1310

_______ №_______

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

f                                 >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ » __________2023 г. № 1310

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Весы вагонные автоматические

ВЕКТОР

С

89406-23

ВЕКТОР-ДВ-150-2 зав. №15/21, ВЕК- ТОР-ДТ-75 зав. №15/21-1

Общество с ограниченной ответственностью "КОМПАНИЯ "ТЕНЗОСИ-ЛА" (ООО "КОМПАНИЯ "ТЕНЗОСИ-ЛА"), г. Воронеж

Общество с ограниченной ответственностью "КОМПАНИЯ "ТЕНЗОСИ-ЛА" (ООО "КОМПАНИЯ "ТЕНЗОСИ-ЛА"), г. Воронеж

ОС

ГОСТ OIML R 76-1-2011 (приложение ДА) -при статическом взвешивании, ГОСТ 8.647-2015 (приложение А) -при взвешивании в движении

1 год

Общество с ограниченной ответственностью "КОМПАНИЯ "ТЕНЗОСИ-ЛА" (ООО "КОМПАНИЯ "ТЕНЗОСИ- ЛА"), г. Воронеж

ФГБУ "ВНИИМС", г. Москва

22.11.2022

2.

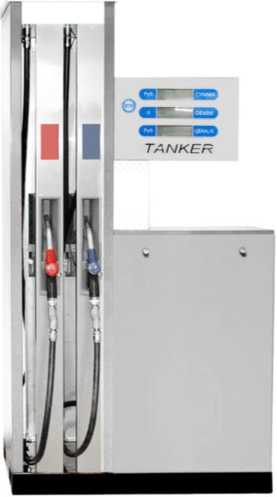

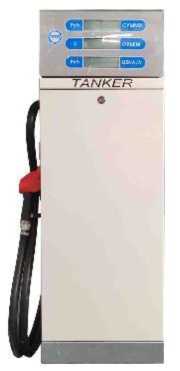

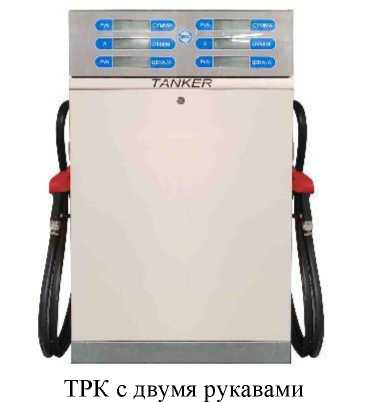

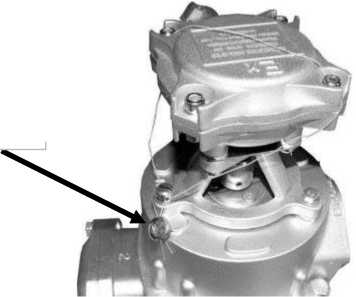

Колонки топливораздаточные

ТАН КЕР

С

89407-23

ТАНКЕР- 40.4.2.4.4.2 зав. №0001, ТАНКЕР- 50.4.2.4.4.2 зав.№0002

Общество с ограниченной ответственностью "Завод топливного оборудования" (ООО "ЗТО"), г. Челябинск

Общество с ограниченной ответственностью "Завод топливного оборудования" (ООО "ЗТО"), г. Челябинск

ОС

МИ 18642020

1 год

Общество с ограниченной ответственностью "Завод топливного оборудования" (ООО "ЗТО"), г. Челябинск

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

17.02.2023

3.

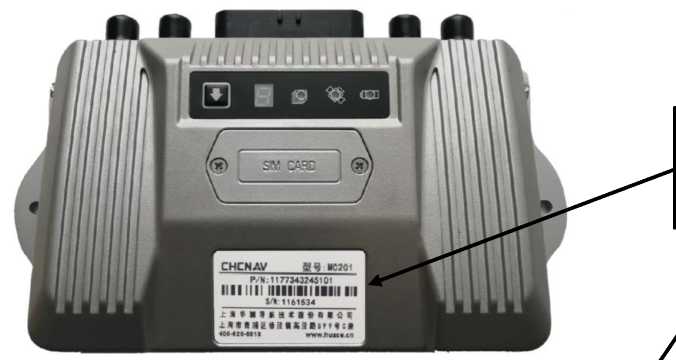

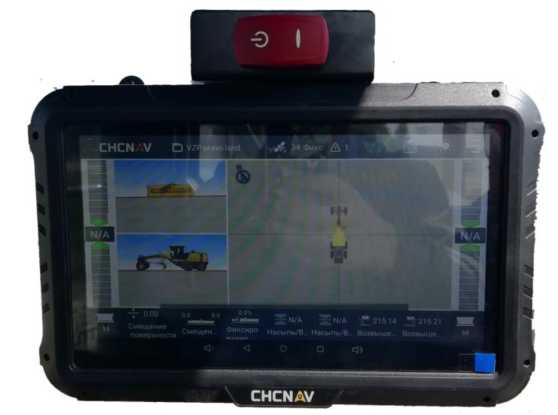

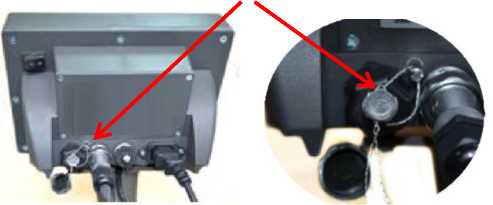

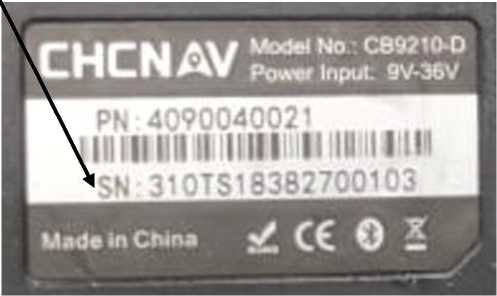

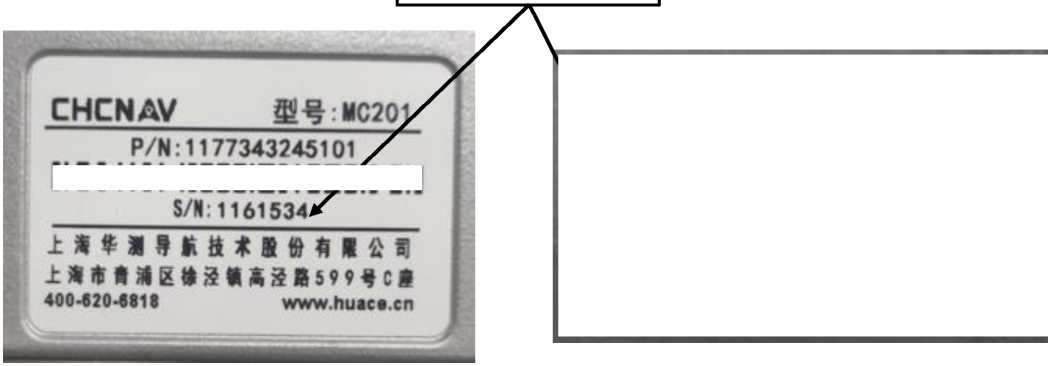

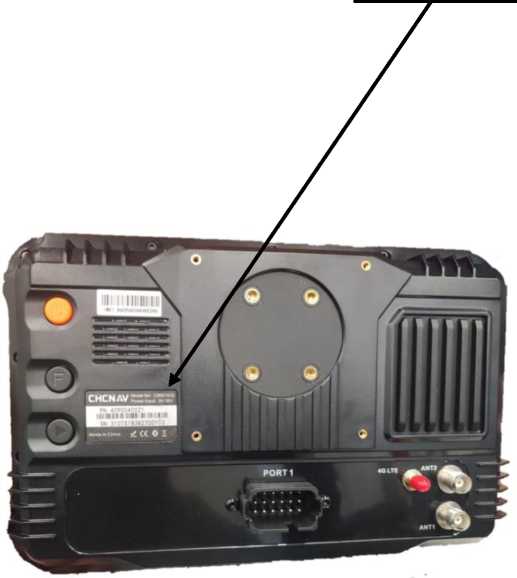

Аппаратура геодезическая спутниковая

CHCNA V

С

89408-23

мод. MC201 зав. №1161534, мод. CB9210-D зав. №310TS183827001 03

SHANGHAI HUACE NAVIGATION TECHNOLO GY LTD, КНР

SHANGHAI HUACE NAVIGATION TECHNOLOGY LTD, КНР

ОС

МП АПМ 31-22

1 год

Акционерное общество ""ПРИН (АО "ПРИН"), г. Москва

ООО "Авто-прогресс-М", г. Москва

13.02.2023

4.

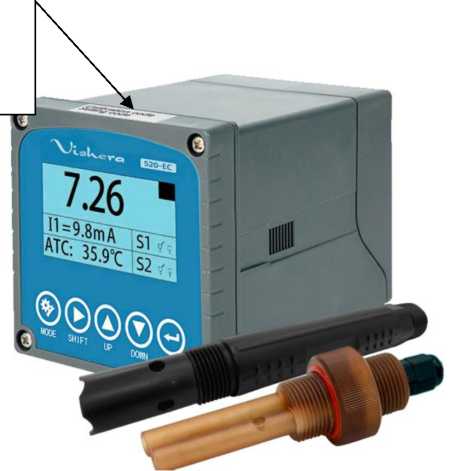

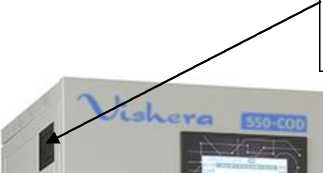

Анализаторы жидкости промышленные поточные

Vishera

С

89409-23

Анализатор жидкости промышленный поточный Vishera 550-COD, сер. № 202208200; анализатор жидкости промышленный поточный Vishera 550-TP, сер. № 202209222; анализатор жидкости промышленный поточный Vishera 520-Ion, сер. № 2209594 с датчиком NH4-500, сер. № YYSH22; анализатор жидкости промышленный поточный Vishera 520-Ion, сер. № 2209588 с датчиком PF-500-2085, сер. № 22090841; анализатор жидкости промышленный поточный Vishera 520-EC, сер. № 2209587 с датчиком EC-500-A401, сер. № 22092175; анализатор жидкости промышленный поточный Vishera 520-EC, сер. № 2209587 с датчиком EC-50010.0, сер. № 23010721; анализа-

Общество с ограниченной ответственностью "Тераконт" (ООО "Тера-конт"), г. Пермь

Общество с ограниченной ответственностью "Тераконт" (ООО "Тера-конт"), г. Пермь

ОС

МП 23 241-2023

1 год

Общество с ограниченной ответственностью "Тераконт" (ООО "Тера-конт"), г. Пермь

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Екатеринбург

10.04.2023

тор жидкости промышленный поточный Vishera 520pH, сер. № 2209586 с датчиком PH-5008012, сер. № 22090827

5.

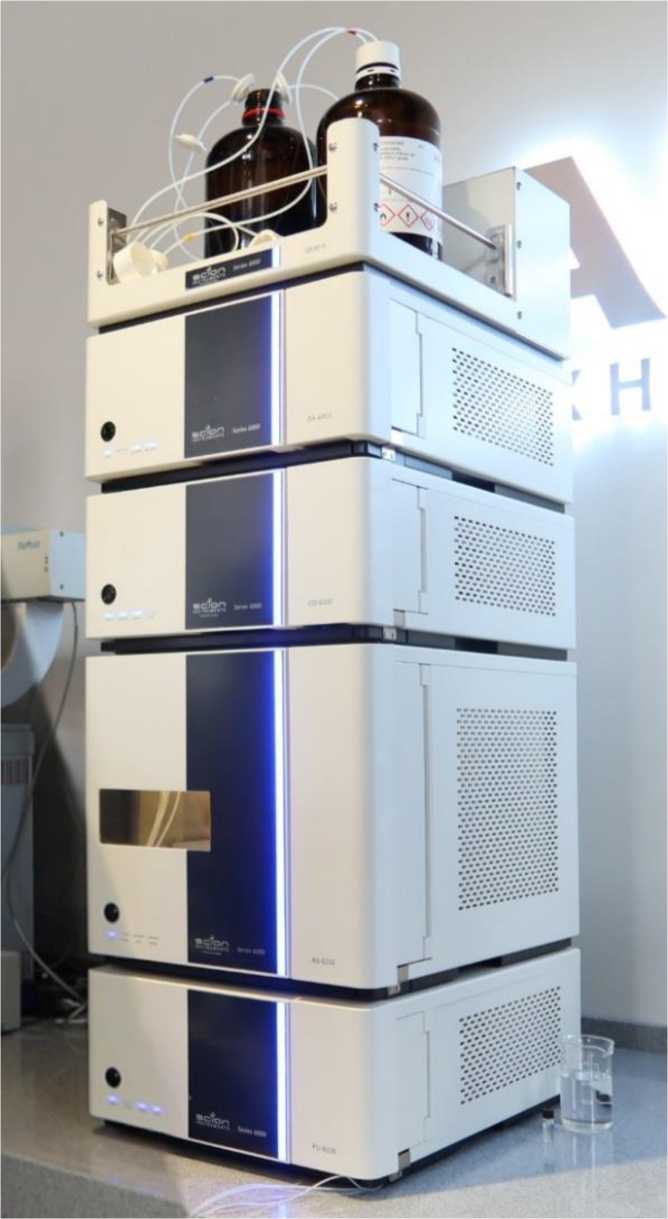

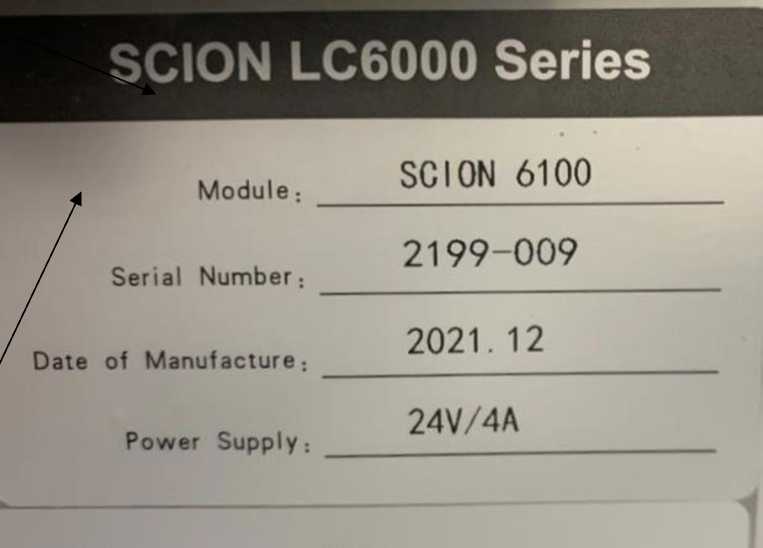

Хроматографы жидкостные

SCION LC6000 Series

С

89410-23

2088-029, 2199-009, 22A9-009, 22A9-008, 2199-011, 22A9-010, 22A8-012, 22A8-009, 21A-008, 21A8-011, 22A8-013, 2198030, 2198-031, 2198-029, 2088-037, 2198-026

SCION Instruments (NL) BV, Нидерланды; производственная площадка Shanghai Techcomp Instrument Ltd., Китай

SCION Instru ments (NL) BV, Нидер ланды

ОС

МП-242 2529-2023

1 год

Общество с ограниченной ответственностью "АВРОРА" (ООО "АВРОРА"), Московская обл., г. Королев

ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Санкт-Петербург

24.04.2023

6.

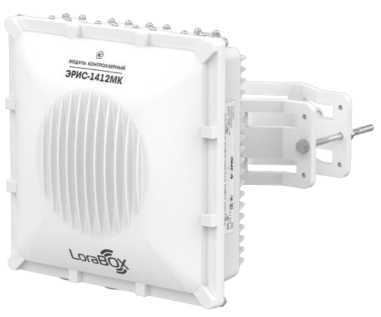

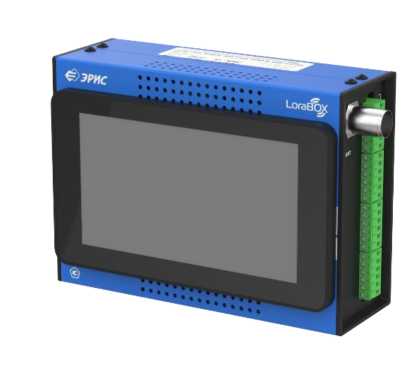

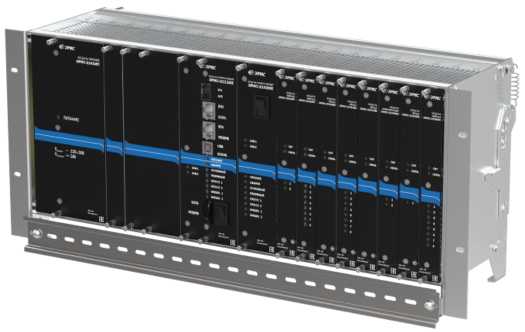

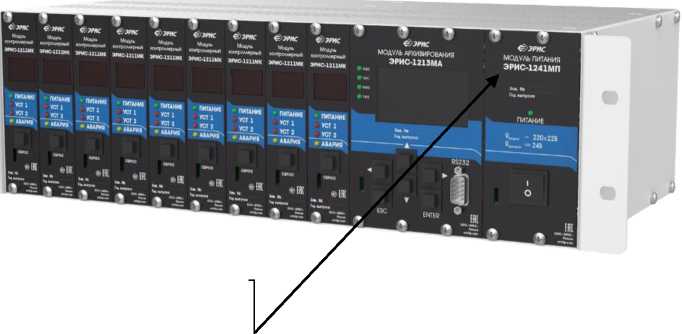

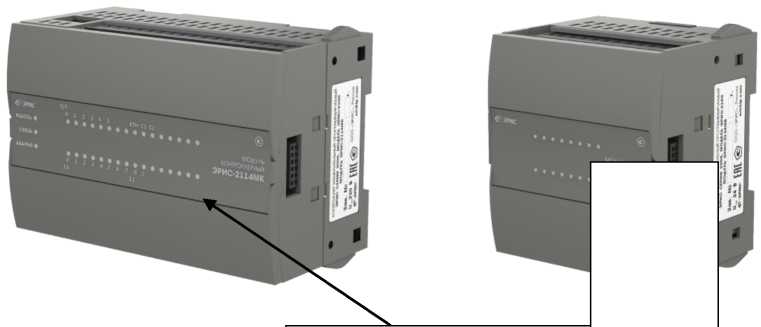

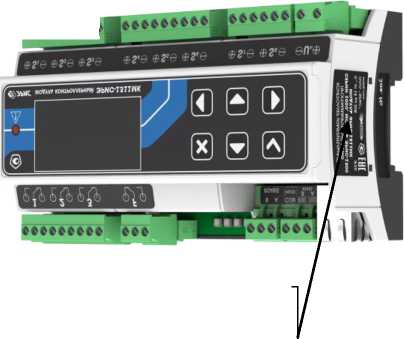

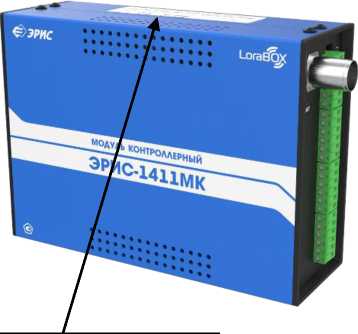

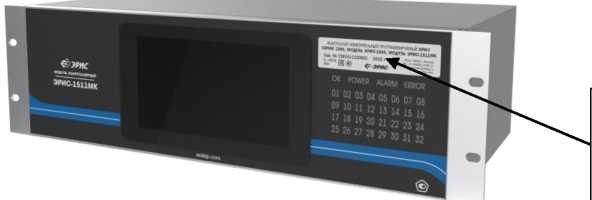

Контроллеры измерительные про-граммируе-мые

ЭРИС

С

89411-23

№ СМ110021001 (модель ЭРИС-1100), СМ120021002 (модель ЭРИС-1200), СМ130021003 (модель ЭРИС-1300), СМ140021004 (модель ЭРИС-1400), СМ150021005 (модель ЭРИС-1500), СМ210021006 (модель ЭРИС-2100), СМ220021007 (модель ЭРИС-2200)

Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС"), Пермский край, г. Чайковский

Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС"), Пермский край, г. Чайковский

ОС

МП 16221-2020

4 года

Общество с ограниченной ответственностью "ЭРИС" (ООО "ЭРИС"), г. Чайковский

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Екатеринбург

21.04.2023

7.

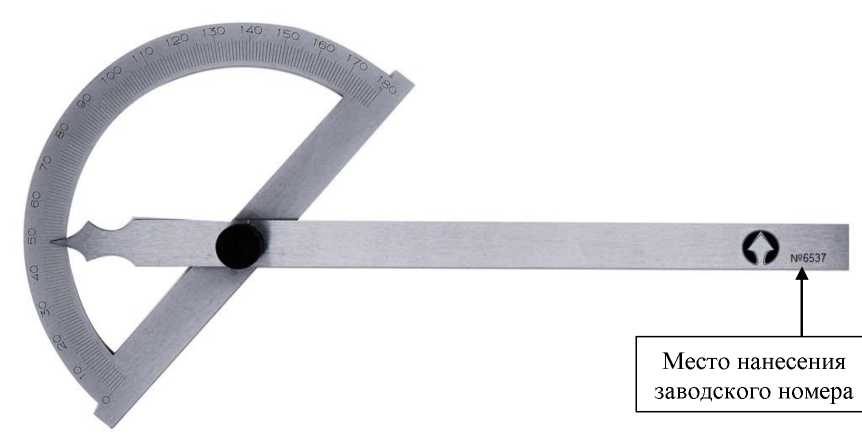

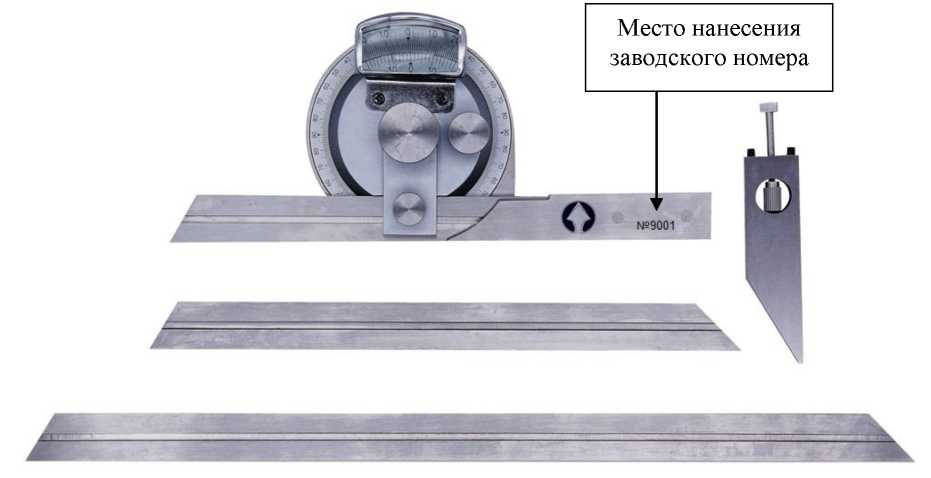

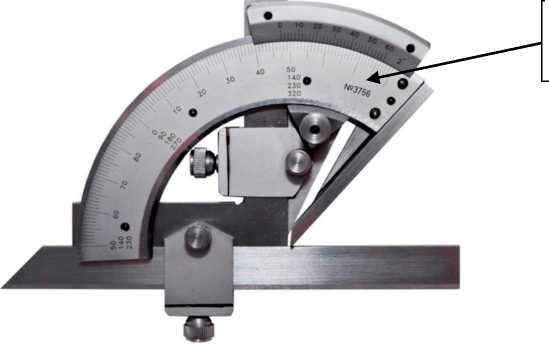

Угломеры

Обозначение отсутствует

С

89412-23

мод. 1005, зав.№ 3756; мод. 7011, зав.№ 9001; мод. 7153, зав.№ 6537

Diapazon JSC, КНР

Diapazon JSC, КНР

ОС

МП СГ-04- 2023

1 год

Акционерное общество "Производственное объединение "Диапазон" (АО "ПО "Диапазон"), г. Москва

ООО "МЦ Севр групп", г. Москва

25.04.2023

8.

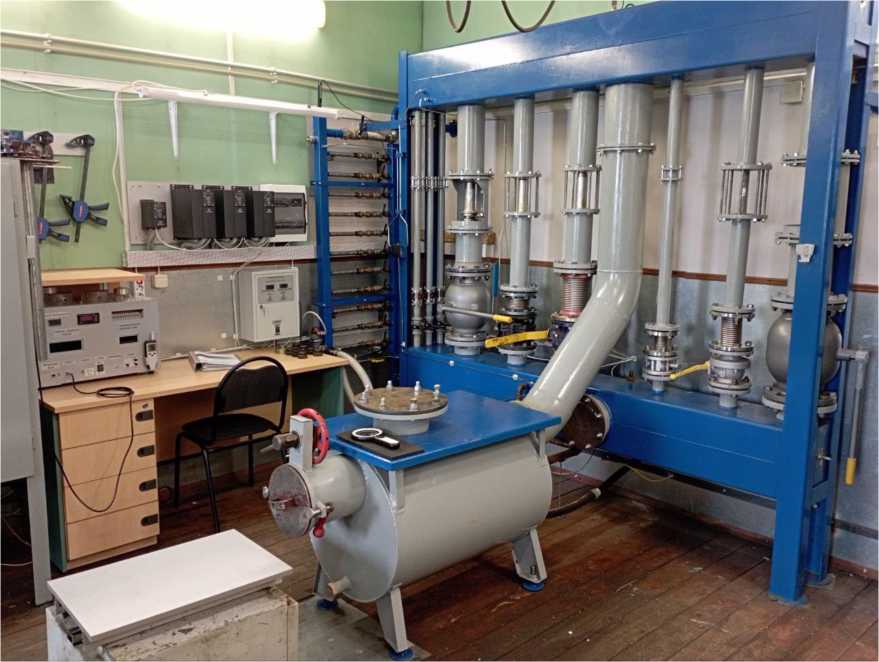

Установка

УПСГ-

Е

89413-23

2211001

Общество

Общество

ОС

МП 1511-

2 года

Общество

ВНИИР - фи-

17.02.2023

поверочная

1800

с ограниченной ответственностью "Городская метрологическая компания" (ООО "Городская метрологическая компания"), г. Тверь

с ограниченной ответственностью "Городская метрологическая компания" (ООО "Городская метрологическая компания"), г. Тверь

13-2023

с ограниченной ответственностью "Городская метрологическая компания" (ООО "Городская метрологическая компания"), г. Тверь

лиал ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Казань

9.

Система из-

Обозна-

Е

89414-23

003-GS/2022

Акционерное

Общество

ОС

МП 2102/1-

1 год

Акционерное

ООО ЦМ

21.02.2023

мерений

чение

Общество "Га-

с ограничен-

311229-

Общество "Га-

"СТП",

расхода и

отсут-

зовые систе-

ной ответ-

2023

зовые систе-

г. Казань

количества

ствует

мы" (АО "Га-

ственностью

мы" (АО "Га-

природного

зовые систе-

"ЛУКОЙЛ-

зовые систе-

газа Красно-

мы"),

Кубаньэнерго"

мы"),

дарской ТЭЦ

г. Москва

(ООО "ЛУ-

г. Москва

(блоч-

КОЙЛ-

ная/неблочна

Кубаньэнер-

я часть)

го"), г. Краснодар

10.

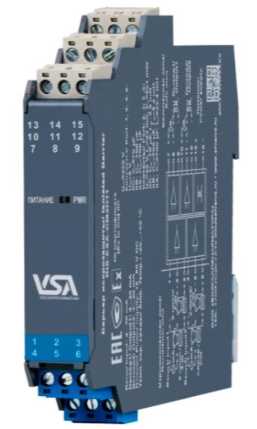

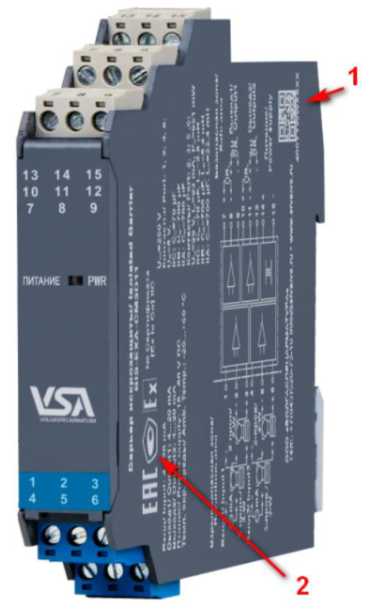

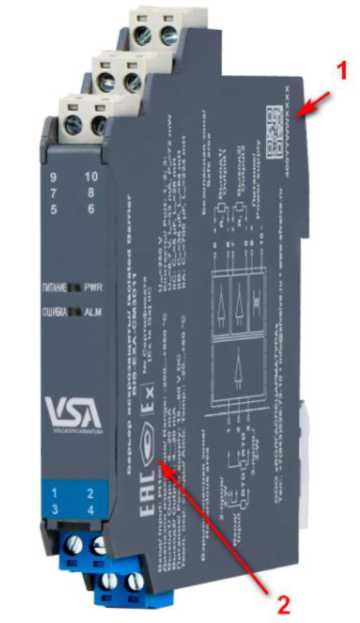

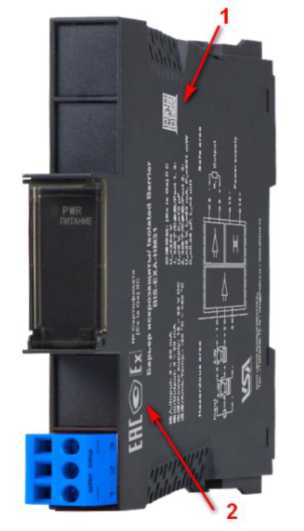

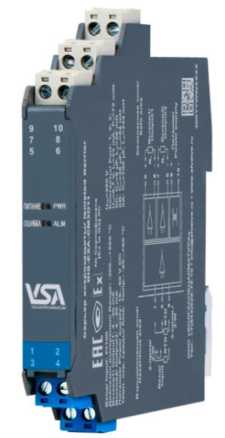

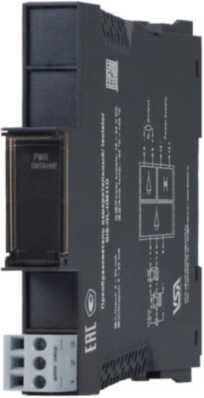

Барьеры ис-

BIS

С

89415-23

40022200000002;

Общество

Общество

ОС

МП.27.90.1

2 года

Общество

ФБУ "ЦСМ

05.05.2023

крозащиты

40022200000003;

с ограничен-

с ограничен-

1-010-

с ограничен-

Татарстан",

40022200000004;

ной ответ-

ной ответ-

01574217-

ной ответ-

г. Казань;

40022100000006;

ственностью

ственностью

2022-02

ственностью

ООО ЦМ

40022100000016;

"ВОЛГАСПЕ-

"ВОЛГАСПЕ-

"ВОЛГАСПЕ-

"СТП",

40022100000026;

ЦАРМАТУ-

ЦАРМАТУ-

ЦАРМАТУРА"

г. Казань

40022100000030;

РА" (ООО

РА" (ООО

(ООО

40022100000034;

"ВОЛГАСПЕ-

"ВОЛГАСПЕ-

"ВОЛГАСПЕ-

40022100000041;

ЦАРМАТУ-

ЦАРМАТУ-

ЦАРМАТУ-

40022100000048; 40022100000051; 40022100000058; 40022100000063; 40022100000067; 40022100000071; 40022100000072; 40022100000075; 40022100000076; 40022200000005; 40022100000078; 40022100000081;

РА"), г. Казань

РА"), г. Казань

РА"), г. Казань

40022100000084; 40022100000085; 40022100000086; 40022100000088; 40022100000089; 40022300000001; 40022300000003; 40022300000006; 40022300000014; 40022300000016; 40022300000024; 40022300000027; 40022300000029; 40022300000034; 40022300000038; 40022300000039; 40022300000043;40 022300000044

11.

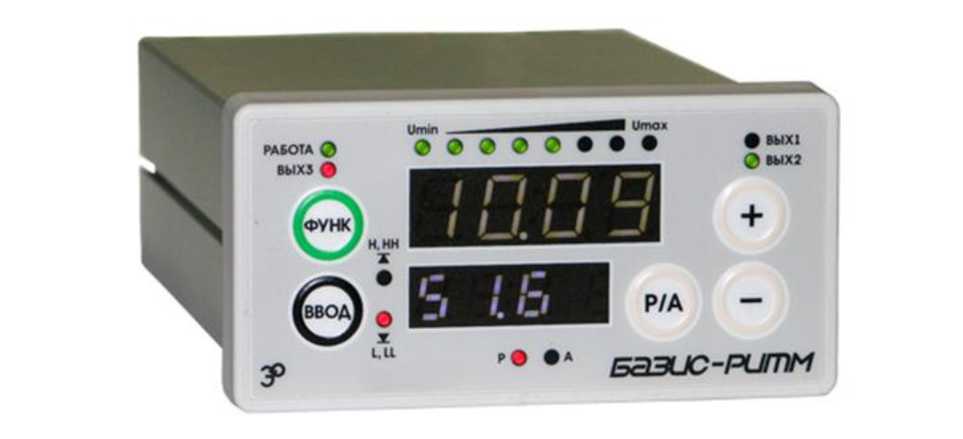

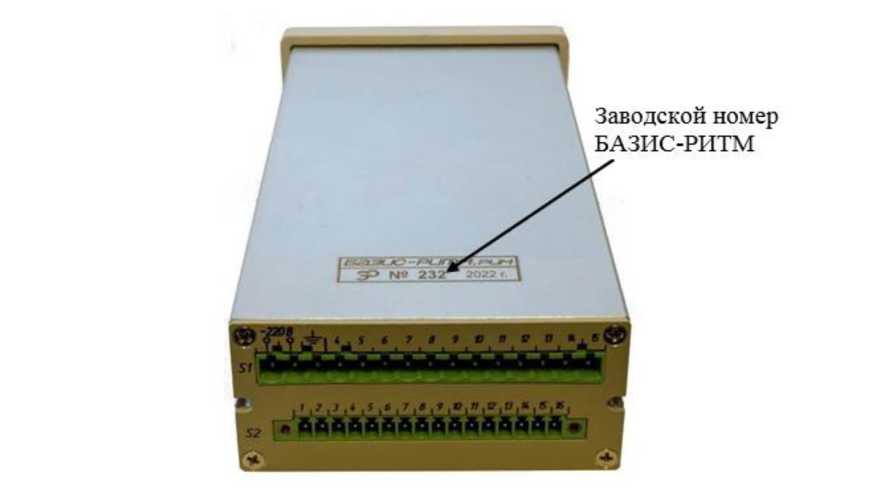

Регуляторы-измерители технологические малоканальные

БАЗИС- РИТМ

С

89416-23

232

Акционерное общество "Экоресурс" (АО "Экоресурс"), г. Воронеж

Акционерное общество "Экоресурс" (АО "Экоресурс"), г. Воронеж

РФ

МИ 2539 99

4 года

Акционерное общество "Экоресурс" (АО "Экоресурс"), г. Воронеж

ФГБУ "ВНИИМС", г. Москва

15.05.2023

12.

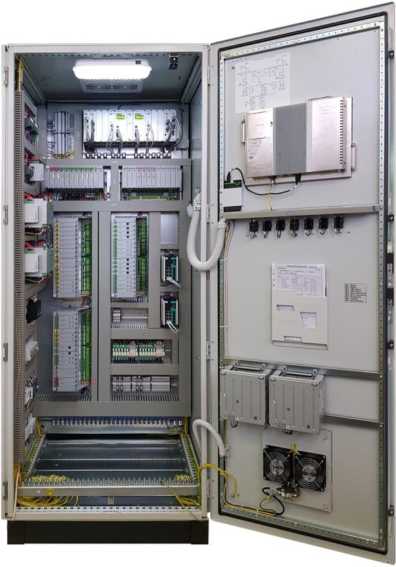

Каналы измерительные программноаппаратных комплексов

ЭМИ- КОН

С

89417-23

АЛГВ.421484.111, АЛГВ.421484.112, АВБШ.421457.636. 1, АВБШ.421457.636. 2, СТВМ50.421457.15 5.101, СТВМ50.421457.15 5.102, АВПЮ.421243.205, АВПЮ.421243.206, ЯКДГ.424359.851, ЯКДГ.424359.852

Акционерное общество "ЭМИКОН" (АО "ЭМИ-КОН"), г. Москва; Общество с ограниченной ответственностью "НПП "Авиатрон" (ООО "НПП "Авиатрон"), г. Уфа; Акционерное общество "НПО "Спец-электромеханика" (АО

Акционерное общество "ЭМИКОН" (АО "ЭМИ-КОН"), г. Москва

ОС

АЛГВ.4206 09.050 МП

2 года

Акционерное общество "ЭМИКОН" (АО "ЭМИ-КОН"), г. Москва

ФГБУ "ВНИИМС", г. Москва

14.04.2023

"НПО "Спец-электромеханика"), г. Брянск; Акционерное общество "СКАДтех" (АО "СКАДтех"), г. Москва; Общество с ограниченной ответственностью Научно-производственная фирма "Экситон -автоматика" (ООО НПФ "Экситон -автоматика"), г. Уфа

13.

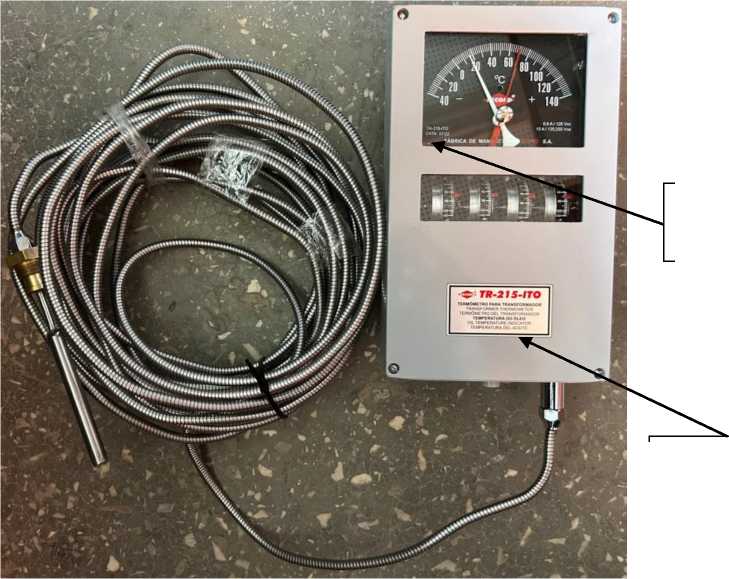

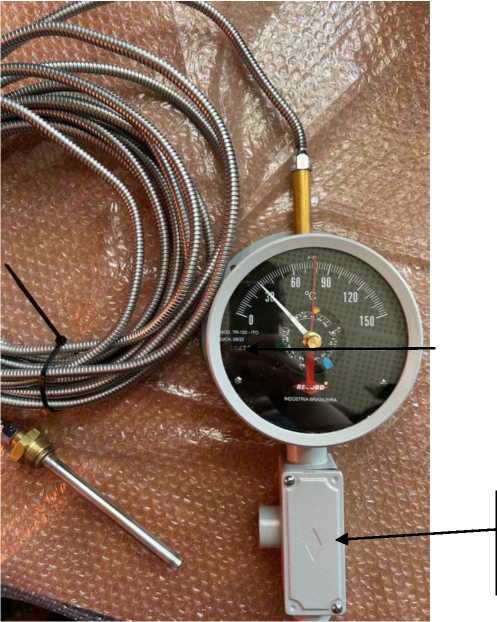

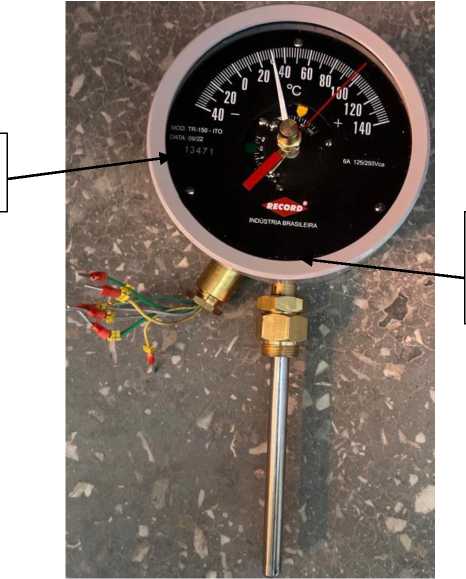

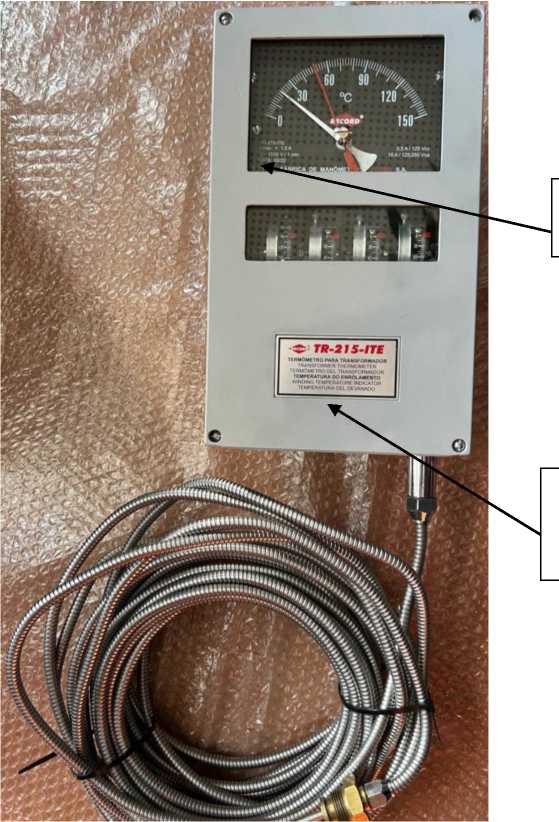

Термометры манометрические показывающие сигнализирующие

TR

С

89418-23

зав. № 12143 (Mog.TR-215-ITO), зав. № 12144 (мод. TR-215-ITE), зав. № 13472 (мод. TR-150-ITO, с резьбовым соединением М3/4), зав. № 13471 (мод. TR-150-ITE, с резьбовым соединением М3)

FABRICA DE MANOMET- ROS RECORD LTDA, Бразилия

FABRICA DE MANOMET- ROS RECORD LTDA, Бразилия

ОС

МП- НИЦЭ-021- 23

2 года

Общество с ограниченной ответственностью "ТрансПри-борКомплект" (ООО "Транс-ПриборКом-плект"), г. Москва

ООО"НИЦ "ЭНЕРГО", г. Москва

27.03.2023

14.

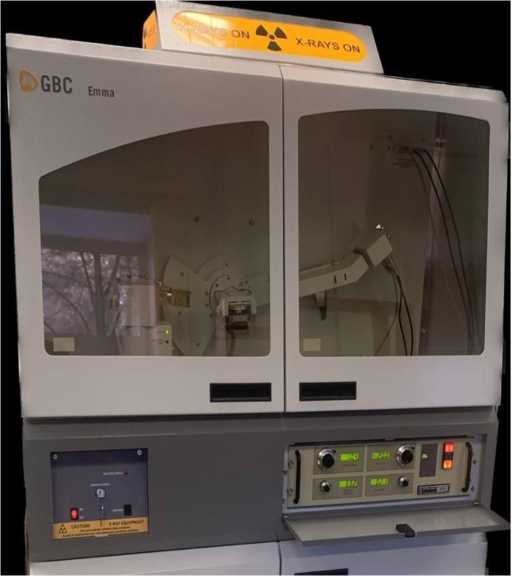

Дифрактометры рентгеновские

EMMA

С

89419-23

EMMA 0153

Фирма "GBC Scientific Equipment Pty Ltd.", Австралия

Фирма "GBC Scientific Equipment Pty Ltd.", Австралия

ОС

МП 39 251-2023

1 год

Общество с ограниченной ответственностью "КР-Аналитика" (ООО "КР-Аналитика"), г. Москва

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделее ва", г. Екатеринбург

16.05.2023

15.

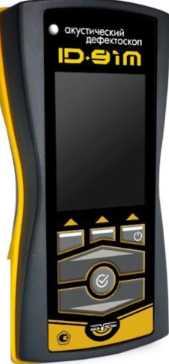

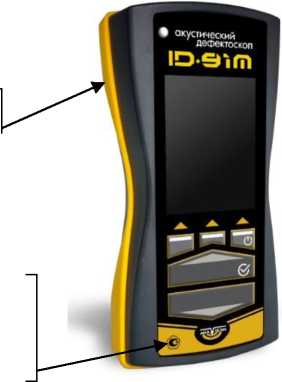

Дефектоскопы акустические

ИД AKASC AN

С

89420-23

ИД-91М зав. №№ 0320392, 0320393

Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан"), г. Москва

Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан"), г. Москва

ОС

МП № 203 68-2022

1 год

Общество с ограниченной ответственностью "АКА-Скан" (ООО "АКА-Скан"), г. Москва

ФГБУ "ВНИИМС", г. Москва

22.05.2023

16.

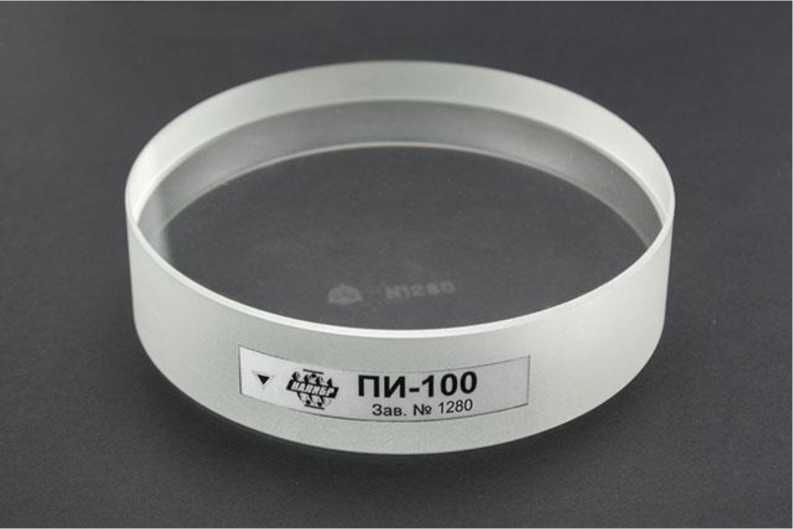

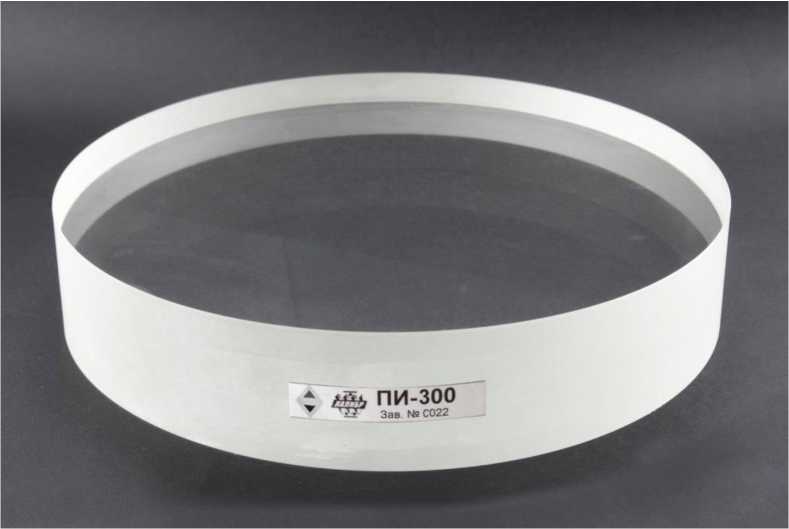

Пластины плоские стеклянные

Обозначение отсутствует

С

89421-23

ПИ-60 исп.1 зав.№ 3D0101; ПИ-60 исп.1 зав.№ 2725; ПИ-80 исп.1 зав.№ 3D0102; ПИ-100 исп.2 зав.№ 3D0103; ПИ-200 исп.1 зав.№ 002

Общество с ограниченной ответственностью ЮжноУральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск

Общество с ограниченной ответственностью ЮжноУральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск

ОС

МП 20329-2022

1 год

Общество с ограниченной ответственностью ЮжноУральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск

ФГБУ "ВНИИМС", г. Москва

30.12.2022

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89406-23                                          Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные автоматические ВЕКТОР

Назначение средства измерений

Весы вагонные автоматические ВЕКТОР (далее - весы) предназначены для измерения массы вагонов и/или целых поездов в движении и вагонов в статическом режиме (если применимо).

Описание средства измерений

Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений, передаваемая на весы, вызывает деформации чувствительных элементов, которые преобразуются в аналоговые электрические сигналы, пропорциональные массе объекта измерений. Эти сигналы подвергаются аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов. Измерительная информация может быть сохранена в запоминающем устройстве и/или передана на периферийные устройства.

Весы имеют модульную конструкцию и состоят из грузоприемного устройства (далее -ГПУ) и электронного весоизмерительного устройства (шкаф с устройствами обработки данных и персональный компьютер с предустановленным специализированным программным обеспечением автоматизированного рабочего места весовщика).

ГПУ размещается на участке железнодорожного пути посредине контролируемой зоны взвешивания и включает в себя от одной до четырех платформ, каждая из которых опирается на весоизмерительные тензорезисторные датчики (далее - датчики). Платформа представляет собой металлическую или железобетонную конструкцию с рельсами, которая опирается на датчики и может состоять из секций, которые могут иметь общие точки опоры. В зависимости от модификации весов платформа может содержать от четырёх до восьми датчиков.

ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание (свайное, металлическое, щебёночное).

В зависимости от исполнения весов в состав ГПУ входят аналоговые или цифровые датчики одного из следующих типов:

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регистрационный № 60480-15; № 67871-17);

• - датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

• - датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13);

- датчики весоизмерительные тензорезисторные МВ150 (регистрационный № 53637-13);

- датчики весоизмерительные тензорезисторные DHM9B, DBM14G (регистрационный № 55634-19);

- датчики весоизмерительные тензорезисторные HM9B, BM14G, HM14H1, BM14K (регистрационный № 55371-19);

- датчики весоизмерительные тензорезисторные ZSFY (регистрационный № 75819-19).

Сигнальные кабели датчиков через соединительную (клеммную) коробку подключаются к электронному весоизмерительному устройству.

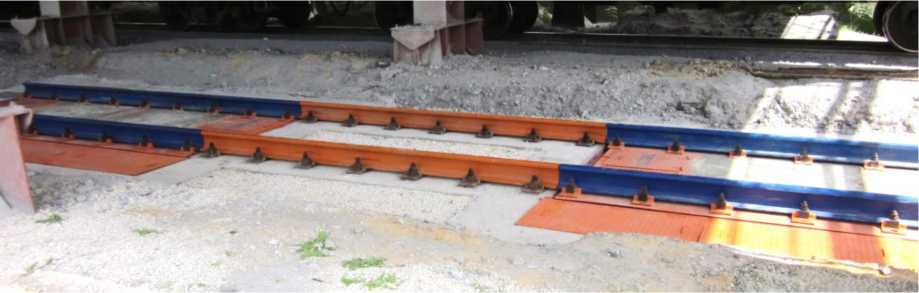

Общий вид ГПУ весов приведен на рисунке 1.

Рисунок 1 - Общий вид ГПУ весов

В ГПУ весов с аналоговыми датчиками для аналого-цифрового преобразования сигналов применяются устройства обработки аналоговых данных (далее - УОАД) одного из следующих типов:

• - приборы весоизмерительные МИ, модификации МИ ВДА/12ЯС (регистрационный № 61378-15);

• - приборы весоизмерительные ТИТАН, модификации ТИТАН 12 (регистрационный № 72048-18);

• - приборы весоизмерительные Микросим, модификации М0808 (регистрационный № 75654-19);

• - преобразователи весоизмерительные вторичные Ньютон, модификации Ньютон-81 (регистрационный № 56674-14);

• - устройства обработки аналоговых данных WTM, модификации WTM-200, WTM-201, WTM-500, WTM-501 (регистрационный № 63268-16).

Обработка цифровых сигналов с УОАД осуществляется устройством обработки цифровых данных (далее - УОЦД) «Ангара» (сертифицированный промышленный программируемый контроллер торговой марки ICP DAS или аналогичный с программным обеспечением для обработки данных, разработки ООО «КОМПАНИЯ «ТЕНЗОСИЛА», г. Воронеж).

В весах с цифровыми весоизмерительными датчиками обработка цифровых сигналов с датчиков осуществляется УОЦД «Дон» (сертифицированный промышленный компьютер торговой марки Front Man или аналогичный с программным обеспечением для обработки данных, разработки ООО «КОМПАНИЯ «ТЕНЗОСИЛА» г. Воронеж).

В результате проезда поезда в УОЦД автоматически формируются результаты измерений и передаются на персональный компьютер с предустановленным программным обеспечением (далее ПО) «ЖД АРМ» для сохранения и отображения на дисплее.

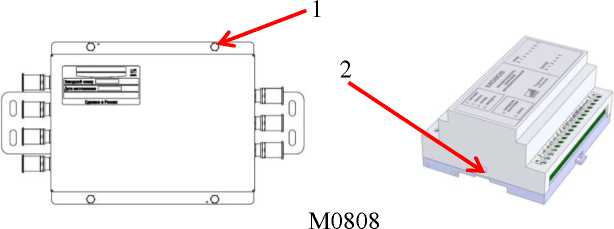

Общий вид УОАД приведен на рисунке 2.

УОАД и/или УОЦД размещаются в шкафу, отображение результатов измерений и сопутствующей информации осуществляется на дисплее персонального компьютера (далее - ПК) с помощью ПО «ЖД АРМ». Общий вид УОЦД, шкафа и ПК представлен на рисунке 3.

В зависимости от исполнения передача данных от УОЦД на ПК осуществляется по витой паре, волоконно-оптической линии или беспроводному каналу связи.

Весы выпускаются в 21(двадцати одной) модификации, отличающихся метрологическими и техническими характеристиками (согласно таблицам 3 - 6), а также исполнением ГПУ и имеют следующие обозначения ВЕКТОР-[1]-[2]-[3], где:

ВЕКТОР - обозначение типа весов;

• [1] - условное обозначение режима взвешивания:

ДТ - для потележечного взвешивания в движении;

ДВ - для повагонного взвешивания в движении с режимом статического взвешивания;

• [2] - максимальная нагрузка на ГПУ для модификаций весов:

• - ВЕКТОР-ДВ (Max) принимает значения, т: 100; 120; 150; 200

• - ВЕКТОР-ДТ (Maxn) принимает значения, т: 30; 50; 60; 75; 100

• [3] - количество платформ в составе ГПУ для модификаций весов ВЕКТОР-ДВ: 1; 2; 3; 4.

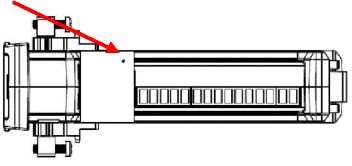

Схема пломбировки определяется исполнением весов и приведена на рисунке 3.

Пломбировка УОЦД и ПК не предусмотрена.

Нанесение знака поверки на весы не предусмотрено.

Весы имеют маркировочную табличку, выполненную в виде металлической пластины, закрепленной на металлоконструкции ГПУ, которая содержит основные данные о весах, нанесенные методом лазерной гравировки.

Информация о метрологических и технических характеристиках весов (полная маркировочная табличка) может быть выведена на дисплей ПК.

Маркировочная табличка, расположенная на ГПУ, содержит следующую основную информацию:

- торговая марка изготовителя или его полное наименование;

- обозначение типа весов;

- знак утверждения типа;

- заводской (серийный) номер весов;

- год выпуска весов;

• - максимальная нагрузка на платформу Maxn;

• - напряжение питания;

• - диапазон рабочих температур.

Заводской номер весов методом гравировки, ударным или иным методом наносится на маркировочную табличку в соответствии с принятой на предприятии системой нумерации в формате XX/YY, где XX - порядковый номер изделия, YY - последние две цифры года выпуска.

Маркировочная табличка, выводимая на дисплей монитора ПК, содержит полные данные о весах:

• - торговая марка изготовителя или его полное наименование;

• - обозначение типа весов;

• - заводской (серийный) номер весов;

• - год выпуска весов;

• - знак утверждения типа;

• - метод взвешивания (только в движении; в движении или в статическом режиме);

• - класс точности при взвешивании вагонов;

• - класс точности при взвешивании поезда (если применимо);

• - максимальная нагрузка Max;

• - минимальная нагрузка Min;

• - максимальная нагрузка на платформу Max,,;

• - минимальная нагрузка на платформу Min^

• - цена деления d;

• - цена деления для статических нагрузок ds;

• - максимальная рабочая скорость ^vmax^;

• - минимальная рабочая скорость vmin;

• - максимальное количество вагонов в поезде nwmax;

• - минимальное количество вагонов в поезде nwmin;

• - идентификатор программного обеспечения;

• - напряжение питания;

• - диапазон рабочих температур.

Программное обеспечение

Весы имеют встроенное программное обеспечение (ПО), которое функционально делится на метрологически значимую часть и метрологически незначимую. Метрологически значимая часть состоит из встроенных программ приборов весоизмерительных, ПО УОЦД и ПО «ЖД АРМ», установленное на ПК.

При включении весов автоматически выполняется проверка целостности и подлинности метрологически значимой части ПО и на дисплее приборов весоизмерительных отображаются идентификационные данные ПО.

Идентификационные данные ПО «ЖД АРМ» отображаются на экране ПК при включении весов. Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	М0808	Ньютон-81	ТИТАН 12	МИ ВДА/12ЯС	WTM-200; WTM-201; WTM-500; WTM-501
Наименование ПО	-	-	-	-	WTM Firmware
Идентификационное наименование ПО	-	-	-	-	-
Номер версии (идентификационный номер) ПО	не ниже 0.хх*;1.хх*	V - 02.01	V1.x	U2.01	1.XX*
Цифровой идентификатор ПО	-	-	-	-	-

* «х» не относится к метрологически значимой части ПО, принимает значения от 0 до 9 ** данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	«Ангара»	«Дон»	ПК Автоматизированное рабочее место весовщика
Наименование ПО	VDA-4	VDD-4	ЖД АРМ
Идентификационное наименование ПО	VDA-4	VDD-4	ЖД АРМ
Номер версии (идентификационный номер) ПО	4.x.x.x	4.x.x.x	2.0.x.x
Цифровой идентификатор ПО
* «х» не относится к метрологически значимой части ПО, принимает значения от 0 до 9 ** - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Функции встроенного ПО:

- прием данных с весоизмерительных датчиков;

- прием данных с датчиков колеса и обнаружение проезда оси;

- определение скорости и направления движения для каждого вагона;

- определение расстояния между смежными осями в поезде;

- определение нагрузки на платформу ГПУ;

- разбивка поезда на локомотивы и отдельные вагоны;

- расчет результатов измерений массы вагона и массы поезда в целом.

Результаты взвешивания вагонов и дополнительная информация передаются на ПК, сохраняются в файл и доступны для отображения.

Защита от несанкционированного доступа к регулировочным параметрам и результатам измерений весов обеспечивается программными средствами, а также методами, предусмотренными для применяемых весоизмерительных приборов. Изменение ПО через интерфейс пользователя невозможно.

Доступ к изменению регулировочных параметров защищен паролем. Сведения об изменениях регулировочных параметров сохраняются в зашифрованном виде в журнале событий ПК. История изменений регулировочных параметров доступна для просмотра.

Защита ПО и измерительной информации от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики весов модификации ВЕКТОР-ДВ по ГОСТ 8.647-2015 приведены в таблице 3.

Таблица 3 - Метрологические характеристики весов модификации ВЕКТОР-ДВ

Наименование характеристики по ГОСТ 8.647-2015	Значение
	ВЕКТОР-ДВ- 100-[3]	ВЕКТОР- ДВ-120-[3]	ВЕКТОР-ДВ- 150-[3]	ВЕКТОР- ДВ-200-[3]
Класс точности	0,5; 1	0,5; 1	0,2; 0,5; 1	0,2; 0,5; 1
Максимальная нагрузка (Max), т	100	120	150	200
Минимальная нагрузка (Min), т	8	8	8	8
Действительная цена деления d, кг для классов точности: 0,2			50	50
0,5	50	50	100	100
1	200	200	200	200

Метрологические характеристики весов модификации ВЕКТОР-ДТ по ГОСТ 8.647-2015 приведены в таблице 4.

Таблица 4 - Метрологические характеристики весов модификации ВЕКТОР-ДТ

Наименование характеристики по ГОСТ 8.647-2015	Значение
	ВЕКТОР- ДТ-30	ВЕКТОР- ДТ-50	ВЕКТОР- ДТ-60	ВЕКТОР- ДТ-75	ВЕКТОР- ДТ-100
Класс точности	0,5; 1; 2
Максимальная нагрузка (Max)1), т	30^n	50^n	60^n	75^n	100-n
Минимальная нагрузка (Min)1), т	1-n	4-n	4-n	4-n	4-n
Максимальная нагрузка на платформу (Махп), т	30	50	60	75	100
Минимальная нагрузка на платформу (Mint), т	1	4	4	4	4
Действительная цена деления d, кг
для классов точности:
0,5	50	100	100	100	100
1	100	200	200	200	200
2	200	500	500	500	500
Цена деления в режиме статического взвешивания2) ds, кг	10	20	20	50	50

• ¹⁾ n - количество последовательных приемов взвешивания одного вагона

• ²⁾ применимо для статических испытаний при осуществлении метрологического контроля

Метрологические характеристики весов модификации ВЕКТОР-ДВ в статическом режиме взвешивания по ГОСТ OIML R 76-1-2011 представлены в Таблице 5.

Таблица 5 - Метрологические характеристики весов модификации ВЕКТОР-ДВ

Наименование характеристики по ГОСТ OIML R 76-1-2011	Значение
	ВЕКТОР- ДВ-100-[3]	ВЕКТОР- ДВ-120-[3]	ВЕКТОР- ДВ-150-[3]	ВЕКТОР- ДВ-200-[3]
Класс точности	III (средний)
Диапазон выборки массы тары, % от Мах	от 0 до 100
Максимальная нагрузка (Max), т	100	120	150	200
Минимальная нагрузка (Min), т	8	8	8	8
Поверочный интервал (e) и действительная цена деления (ds) e=ds, кг	50	50	50	100
Число поверочных интервалов, n	2000	2400	3000	2000

Технические характеристики весов представлены в таблице 6.

Таблица 6 - Технические характеристики весов

Наименование характеристики	Значение
Минимальная рабочая скорость, км/ч	1
Максимальная рабочая скорость, км/ч: - с УОАД Микросим М0808	10
- с УОАД WTM; - с датчиками C16i, DBM14G	8
- с УОАД ТИТАН 12, МИ ВДА/12ЯС, Ньютон-81; - с датчиками DHM9B, WBK-D	5
Направление движения	одно/двустороннее
Максимальное количество вагонов в составе nwmax, ед.	не ограничено
Минимальное количество вагонов в составе nwmin, ед.	1
Параметры электрического питания: - напряжение переменного тока (номинальное), В - частота переменного тока, Гц	220 50±1
Потребляемая мощность, В^А, не более	1000
Диапазон рабочих температур для ГПУ с датчиками, °С: - С16А, C16i, МВ150 - HM9B, BM14G, HM14H1, BM14K, DHM9B, DBM14G - ZSFY, WBK-D - WBK	от -50 до +50 от -30 до +40 от -40 до +40 от -40 до +50
Диапазон рабочих температур, °C: для УОАД: - Микросим М0808 - ТИТАН 12, МИ ВДА/12ЯС, WTM-200, WTM-201, WTM-500, WTM-501 - Ньютон-81 для УОЦД: - «Ангара», «Дон»	от -35 до +40 от -10 до +40 от -40 до +70 от -10 до +40
Габаритные размеры ГПУ, мм, не более - высота -ширина -длина для модификации: ВЕКТОР-ДВ ВЕКТОР-ДТ	2000 5000 32000 10000
Масса ГПУ, т, не более	80

Знак утверждения типа

наносится методом гравировки на маркировочную табличку ГПУ и типографским способом на титульный лист эксплуатационного документа.

Лист № 10 Всего листов 11 Комплектность средства измерений

Таблица 7

Наименование	Обозначение	Количество
Весы вагонные автоматические ВЕКТОР	-	1 шт.
«Весы вагонные автоматические ВЕКТОР. Руководство по эксплуатации»	ТНЗС.404529.080 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Использование по назначению» документа ТНЗС.404529.080 РЭ «Весы вагонные автоматические ВЕКТОР. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 8.647-2015 «ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»;

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;

ТУ 28.29.31-010-35431877-2022 «Весы вагонные автоматические ВЕКТОР. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «КОМПАНИЯ «ТЕНЗОСИЛА» (ООО «КОМПАНИЯ «ТЕНЗОСИЛА»)

ИНН 3662270935

Юридический адрес: 394005, Воронежская обл., г. Воронеж, ул. Владимира Невского, д. 25/1, оф. 2

Изготовитель

Общество с ограниченной ответственностью «КОМПАНИЯ «ТЕНЗОСИЛА» (ООО «КОМПАНИЯ «ТЕНЗОСИЛА»)

ИНН 3662270935

Адрес: 394005, Воронежская обл., г. Воронеж, ул. Владимира Невского, д. 25/1, оф. 2 Телефон/факс (473) 296-45-00, 296-45-01

Web-сайт: http://www.tenzosila.ru

E-mail: mail@tenzosila.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru;

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89407-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные ТАНКЕР

Назначение средства измерений

Колонки топливораздаточные ТАНКЕР (далее по тексту - ТРК) предназначены для измерений количества нефтепродуктов (бензин, дизельное топливо) вязкостью от 0,55 до 40 мм²/с (от 0,55 до 40 сСт) при его выдаче в баки транспортных средств и тару потребителей на автозаправочных станциях.

Описание средства измерений

Принцип действия ТРК состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема топлива, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства или тару потребителей.

Под воздействием разряжения, создаваемого насосом, топливо из резервуара через фильтр поступает в моноблок и измеритель объёма. Вращательное движение коленчатого вала измерителя объёма передаётся на вал генератора импульсов. Генератор импульсов формирует и выдаёт на блоке индикации и управления (далее по тексту - ШИУ) счётные импульсы, количество которых пропорционально объёму выданного топлива. После измерителя объёма топливо через открытый соленоидный клапан поступает в раздаточный шланг и раздаточный кран. Во время отпуска топлива ШИУ подсчитывает импульсы, поступающие от генератора импульсов, и обновляет на табло ШИУ информацию о текущей дозе. По мере достижения заданной дозы происходит переход на сниженный расход, а затем происходит полное прекращение подачи топлива.

Задание дозы топлива и включение ТРК производится оператором дистанционно с пульта или контроллера, либо с персонального компьютера. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с ТРК.

Конструктивно ТРК состоит из:

• - рамы с корпусом;

• - шкафа индикации и управления состоящего из модуля управления, дисплея, клавиатуры, электромагнитного пускателя;

• - гидравлического отсека состоящего из моноблока насосного, трехфазного асинхронного двигателя, компенсатора сильфонного, измерителя объема, генератора импульсов, клапана двойного действия;

• - комплекта монтажной трубки газоотделителя.

ТРК имеют две модификации (ТАНКЕР-40 и ТАНКЕР-50), которые отличаются номинальным расходом продукта.

Пример условного обозначения колонок топливораздаточных ТАНКЕР-ХХ1. Х2Х3Х4Х5.Х6:

ХХ1 - номинальная производительность одного раздаточного крана в л/мин (см. таблицу 2);

Х2 - количество раздаточных кранов - от 1 до 4 шт;

Х3 - количество видов топлива - от 1 до 2 шт;

Х4 - количество насосов - от 0 до 4 шт;

Х5 - количество измерителей объема от 1 до 4 шт;

Х6 - количество дисплеев - от 1 до 2 шт.

Общий вид ТРК представлены на рисунках 1 и 2.

ТРК с четырьмя рукавами

Рисунок 2 - Общий вид ТРК с четырьмя рукавами

Знак поверки наносится давлением плашки на свинцовую (пластмассовую) пломбу, закрепленную на проволоку.

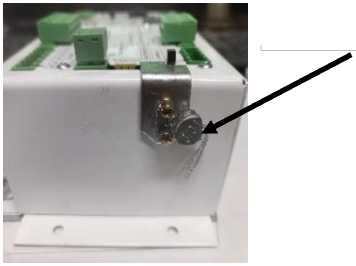

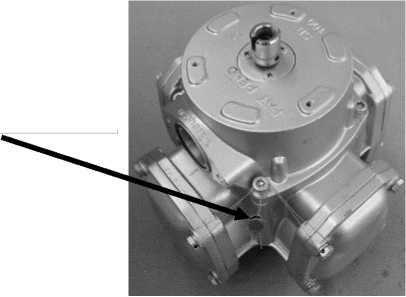

Схема пломбирования входящих в состав ТРК генератора импульсов, счётчика жидкости и контроллера от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 - 5.

Заводской номер ТРК, состоящий из четырех арабских цифр, наносится на маркирочную табличку методом лазерной гравировки. Знак утверждения типа наносится на маркировочную табличку ТРК методом лазерной гравировки и на титульные листы руководства по эксплуатации, паспорта и формуляра типографским способом. Место нанесения знака утверждения типа и заводского номера представлены на рисунке 6.

ф                      ООО ЭТО ф

454077 г. Челябинск,

Бродокалмакский тракт, д. 6, стр. 14 +7 (351) 223-50-69, CHZTO.RU

Колонка топливораздаточная ТАНКЕР

ТУ 26.51.52.110-001-49115359-2022

Модель ТАНКЕР-40.1.1.1.1.1________

Iр54; II Gb с к ПА ТЗ X; Зав. № 0003 380В; Р=1,5кВА        31/01.20 22___г.

@ _{[fl[ В} 0 _е

Рисунок 6 - Место нанесения знака утверждения типа и заводского номера ТРК

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) выполняет функции управления клапанами, подсчетом объема отпускаемого топлива, вывод информации об объеме отпущенного топлива и его стоимости на дисплей и интерфейсы связи, управление режимами работы ТРК.

Конструкция ТРК оснащена ПО с защитой от несанкционированного доступа методами механического опломбирования. Дополнительная защита ПО обеспечивается использованием паролей доступа.

ТРК исключает:

• - подмену штатного ПО;

• - замену штатных электронных устройств ТРК на поддельные;

• - установку дополнительных электронных устройств в ТРК с целью искажения информации, получаемой от генераторов импульсов, датчика расхода нефтепродукта и передаваемой в устройство индикации и систему дистанционного управления ТРК;

• - искажение результатов измерения через удаленные точки доступа.

Защита ПО ТРК соответствует ГОСТ Р 8.654.

Идентификационные данные ПО ТРК приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ECO-2(M4)
Номер версии (идентификационный номер) ПО	302
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	0xD09DF94A
Алгоритм вычисления цифрового идентификатора ПО	CRC32

ПО разделено на метрологически значимую и метрологически незначимую часть. Метрологические характеристики ТРК нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Номинальный объемный расход через один рукав ТРК, л/мин	40; 50
Минимальный расход топлива через один рукав ТРК, л/мин	5
Минимальная доза выдачи топлива, л	2
Пределы допускаемой относительной погрешности ТРК при измерении объема топлива при температуре окружающей среды и топлива (20±5) °С, %	±0,25

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности ТРК при измерении объема топлива при температуре, отличной от (20±5) °С, в диапазоне рабочих температур окружающей среды и топлива, %	±0,5
Пределы допускаемой относительной погрешности ТРК при измерении минимальной дозы, %	±0,5
Примечания 1. Допустимое отклонение расхода от номинального значения ±10%. 2. Конкретное значение номинального объемного расхода указывается в паспорте на ТРК.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Общее количество раздаточных рукавов, не более	4
Длина раздаточного рукава, м, не менее	4
Тип гидравлики	всасывающая, напорная
Количество видов отпускаемого топлива	2
Вязкость топлива	от 0,55 до 40 мм2/с (от 0,55 до 40 сСт)
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	380±10% или 220±10% 50±1
Потребляемая мощность, кВА, не более	1,5
Габаритные размеры (Ш*Д*В), мм, не более	800х2400х2450
Масса, кг, не более	300
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, при 25°С, не более - атмосферное давление, кПа	от -40 до +50 от 30 до 100 от 84,0 до 106,7
Температура выдаваемого топлива, °С: - бензин - дизельное топливо	от -40 до +35 от -40 до +50
Верхний предел показаний указателя разового учёта выданного топлива, л	9999,999
Верхний предел показаний указателя суммарного учёта, л	999999,999
Цена деления указателя разового учета ТРК, л	0,001
Дискретность дозирования и выдача электрических сигналов, л	0,001
Средняя наработка на отказ ТРК, ч	20 000
Маркировка взрывозащиты	Ex П Gb c k ПА T3

Знак утверждения типа

наносится на маркировочную табличку ТРК методом лазерной гравировки и на титульный лист руководства по эксплуатации/паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность колонок топливораздаточных ТАНКЕР

Наименование	Обозначение	Количество
Колонка топливораздаточная	ТАНКЕР	1 шт.
Руководство по эксплуатации/Паспорт	ЗТО 27-00.00РЭ	1 экз.
Руководство по эксплуатации ШИУ	ЗТО 27-00.00ШИУ	1 экз. (по запросу)

Сведения о методиках (методах) измерений

представлены в разделе 1.4 документа «Колонки топливораздаточные ТАНКЕР. Руководство по эксплуатации/Паспорт».

Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1874 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ  26.51.52.110-001-49115359-2022  Колонки топливораздаточные ТАНКЕР.

Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Завод топливного оборудования» (ООО «ЗТО»)

ИНН 7460013210

Юридический адрес: 454077, г. Челябинск, Бродокалмакский тракт, д. 6, стр. 14 Телефон: +7 (351) 223-50-69

Web-сайт: www.chzto.ru

Е-mail: info@chzto.ru

Изготовитель

Общество с ограниченной ответственностью «Завод топливного оборудования» (ООО «ЗТО»)

ИНН 7460013210

Адрес: 454077, г. Челябинск, Бродокалмакский тракт, д. 6, стр. 14

Телефон: +7 (351) 223-50-69

Web-cafrr: www.chzto.ru

Е-mail: info@chzto.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89408-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура геодезическая спутниковая CHCNAV

Назначение средства измерений

Аппаратура геодезическая спутниковая CHCNAV (далее - аппаратура) предназначена для определения координат (приращение координат) в реальном времени текущего местоположения машины и ее рабочего органа.

Описание средства измерений

Аппаратура геодезическая спутниковая CHCNAV - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

Конструктивно аппаратура представлена модульной системой, в состав которой входит спутниковый геодезический приёмник и внешние спутниковые антенны (навигационная и курсовая).

На корпусе аппаратуры расположены разъемы для подключения навигационной и курсовой антенн ГНСС, УКВ, GSM, кабелей питания и передачи данных и светодиодные индикаторы статусов питания, приема спутниковых сигналов, навигационного решения и количества наблюдаемых спутников.

Управление аппаратурой осуществляется для мод.МС201 с помощью контроллера, мод. CB9210-D с помощью экрана. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры и контроллера. Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.

Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1, L2, L5; GLONASS: L1, L2, L3; BDS: B1, B2, B3; Galileo: E1, E5a, E5b, L-Band.

Аппаратура является многочастотным и многосистемным приёмником.

Аппаратура поддерживает следующий режим измерений: «Кинематика в реальном времени (RTK)».

Аппаратура выпускается в двух модификациях: CB9210-D и MC201, которая отличается габаритными размерами и массой.

Заводской номер аппаратуры в буквенно-числовом или числовом формате указывается на маркировочной наклейке, расположенной для мод. MC201 на лицевой панели, а для мод. CB9210-D на задней панели аппаратуры.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид аппаратуры с указанием мест расположения маркировочной наклейки представлен на рисунке 1.

Общий вид маркировочной наклейки с указанием мест заводского номера представлен на рисунке 2.

В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Пломбирование аппаратуры не производится. Ограничение от несанкционированного доступа к узлам аппаратуры обеспечено конструкцией крепежных винтов, снятие которых возможно только при наличии специальных ключей.

Программное обеспечение

Аппаратура имеет встроенное метрологически значимое программное обеспечение (далее

- МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «GradeNav» для модификаций MC201 и CB9210-D.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Модификация	MC201		CB9210-D
Идентификационное наименование ПО	МПО	GradeNav	GradeNav
Номер версии (идентификационный	не ниже	не ниже	не ниже
номер ПО)	3.0.17	2.0.8	2.0.4

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений длины базиса, м	от 0 до 30000
Границы допускаемой абсолютной погрешности приращение координат в реальном времени текущего местоположения машины и ее рабочего органа (при доверительной вероятности 0,95) в режиме «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте	±(8+1-10-6-D) ±(15+1-10-6-D)
Примечание D - измеряемое расстояние, мм.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Модификация	MC201	CB9210-D
Количество каналов	432
Диапазон расстояний между ГНСС антеннами, м	от 0,5 до 10
Напряжение источника питания постоянного тока, В: - внешнее питание	от 7 до 36	от 9 до 36
Условия эксплуатации: - температура окружающего воздуха, °С	от -25 до +70	от -20 до +70
Габаритные размеры, (ДхШхВ), мм, не более	240x140x65	280x180x45
Масса приёмника, кг, не более	1,6	1,4

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений для мод. MC201
Наименование	Обозначение	Количество
Аппаратура геодезическая спутниковая	MC201	1 шт.
Система управления грейдером TG63	8007-010-019	1 шт.
Антенна GNSS AT311TMA	0201-170-042	2 шт.
Компьютер планшетный CB-A10	0201-170-043	1 шт.
ПО GradeNav2.0 TG63	0201-170-043-TG63	1 шт.
Переключатель левый SW-01 Control Switch-L	4007-020-002	1 шт.
Переключатель правый SW-01 Control Switch-R	2904-090-002	1 шт.
Выключатель питания (установлен на кабеле №1)	4102-030-028	1 шт.
Датчик инерциальный IS203	2904-010-002	1 шт.
Клапан гидравлический HV200	8007-020-030	1 шт.
Кабель питания №1 (без кнопки)	2902-011-077	1 шт.
Кабель интерфейсный №2 (к приемнику)	2902-011-073	1 шт.
Кабель интерфейсный №3 (к панели)	2902-011-072	1 шт.
Кабель интерфейсный №4 (к тумблерам)	4103-020-008	1 шт.
Кабель интерфейсный №5 (к распределителю и датчику)	4103-020-050	1 шт.
Кабель интерфейсный №6 (к распределителю)	2902-011-074	1 шт.
Кабель интерфейсный спиральный №7 (5 м)	4103-020-009	1 шт.
Кабель антенный (TNC-TNC, 5 м) CHCNAV	4103-040-014	2 шт.
Кабель антенный спиральный (TNC-TNC) CHCNAV	4103-040-013	2 шт.
Антенна GSM (4G, LTE) CHC QT0827L2	0101-020-234	1 шт.
Антенна радио MAG (SMA, 0dB, 0,15 м, 410-470мГц) CHC	2604-020-002	1 шт.
Кейс MC3D (CHC[TG63], YE) CHC	4106-040-022	1 шт.
Штанга металлическая L-образная для установки антенн с креплением на отвал (комплект - 2 шт.)	0103-021-022	1 шт.
Основание крепления мачты	4102-180-021	2 шт.
Крепление мачты верх	4102-180-022	2 шт.
Защита датчиков уклона	4102-180-023	1 шт.
Крепление датчика уклона	4102-180-024	1 шт.
Руководство по эксплуатации	-	1 экз.

Таблица 5 - Комплектность средства измерений для мод. CB9210-D

Наименование	Обозначение	Количество
Аппаратура геодезическая спутниковая	CB9210-D	1 шт.
Система управления экскаватором TX63	8007-020-033	1 шт.
Антенная GNSS AT311T	1902-310-257	2 шт.
Кабель интерфейсный (]И12-5[М]-М12-5[Р], 10 м) CHC	2902-011-044	2 шт.
Модем радио (0W) ER-2 CHC	4090-020-006	1 шт.
Кабель интерфейсный (M^M-M^fF], 3 м) CHC	2902-011-043	2 шт.
Кабель питания (\"112-4|1;|-под обжим) 5 м CHC (0188003950)	4103020-078	1 шт.
Кабель-адаптер (M12-5M-M12-5M) CHC	4103-020-086	1 шт.
Кабель антенный (TNC-TNC[C], 10, 0 м, RG58) CHC	2004-030-019	2 шт.
Антенна радио с магнитным основанием и кабелем (TNC, 0dB, 0,45 м, 410-470 мГц) CHC	2604-020-002	1 шт.
Кабель YYY (18CHC/12CHC-M12-5[M]/M12-5[M]/M12-5[M]/M12-4[F]) CHC (0188003949)	4103-020-072	2 шт.
Выключатель питания	4103-020-077	1 шт.
ПО GradeNav2.0 TX63	0201-170-065-TX63	1 шт.
Антенна GSM (SMA, 0,20 м) CHC BGS-504C	4101-020-008	1 шт.
Кабель интерфейсный (M12-4[M]-M12-4[F], 5 м) CHC	4103-020-091	1 шт.
Датчик инерциальный IS102	0201-170-069	3 шт.
Датчик инерциальный IS101	0201-170-070	1 шт.
Крепление датчика уклона	4102-030-083	4 шт.
Штанга для ГНСС-антенны МТ30	0201-170-068	2 шт.
Диск приварочный МТ (круглый)	2804-990-030	2 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделах:

• - 3 «Размещение прибора» «Аппаратура геодезическая спутниковая CHCNAV. Модификация MC201. Руководство по эксплуатации»;

• - 4 «Основные операции по управлению приемником» «Аппаратура геодезическая спутниковая CHCNAV. Модификация MC201. Руководство по эксплуатации»;

• - 3 «Размещение прибора» «Аппаратура геодезическая спутниковая CHCNAV. Модификация CB9210-D. Руководство по эксплуатации»;

• - 4 «Основные операции по управлению приемником» «Аппаратура геодезическая спутниковая CHCNAV. Модификация CB9210-D. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для координатно-временных средств измерений, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;

Пункт 8.5.3 Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

«Стандарт предприятия. Аппаратура геодезическая спутниковая CHCNAV.

Модификации MC201, CB9210-D», SHANGHAI HUACE NAVIGATION TECHNOLOGY LTD, КНР.

Правообладатель

SHANGHAI HUACE NAVIGATION TECHNOLOGY LTD, КНР

Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai 201702, China Тел./факс: +86 21 5426 0273

E-mail: sales@chcnav.com

Изготовитель

SHANGHAI HUACE NAVIGATION TECHNOLOGY LTD, КНР

Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai 201702, China Тел./факс: +86 21 5426 0273

E-mail: sales@chcnav.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Место нахождения: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Юридический адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-0350

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89409-23                                     Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости промышленные поточные Vishera

Назначение средства измерений

Анализаторы жидкости промышленные поточные Vishera (далее - анализаторы) предназначены для автоматизированных измерений состава и свойств природных, технологических, промышленных, сточных вод по следующим показателям: химическое потребление кислорода (ХПК), удельная электрическая проводимость, рН, массовая концентрация общего фосфора, массовая концентрация фторид-ионов, массовая концентрация ионов аммония.

Описание средства измерений

Принцип действия анализатора основан на потенциометрическом методе с ионоселективными электродами (для определения рН, массовых концентраций фторид-ионов, ионов аммония), фотометрическом методе (для определения общего фосфора и ХПК) и кондуктометрическом методе для определения удельной электрической проводимости.

Принцип действия потенциометрического метода с ионоселективным электродом основан на измерении зависимости потенциала электрода от концентрации определяемого иона относительно электрода сравнения.

Измерение удельной электрической проводимости осуществляется с использованием специального аналогового кондуктометрического электрода.

При фотометрическом определении к аликвоте исследуемой пробы добавляется один или несколько реагентов, с которыми определяемое вещество образует окрашенное соединение.

Измерение ХПК осуществляется фотометрическим методом после обработки пробы дихроматом калия и сульфатом ртути, который устраняет мешающие хлорид-ионы. Окисление дихромат-ионами органических соединений, присутствующих в растворе, сопровождается изменением окраски раствора; по данному изменению с помощью анализатора определяют значения ХПК.

Измерение общего фосфора осуществляется фотометрическим методом после обработки пробы персульфатом калия (или смесью азотной и хлорной кислот), в результате чего весь содержащийся фосфор окисляется до ортофосфата. В кислой среде ортофосфат реагирует с молибдатом аммония; образовавшаяся фосфорно-молибденовая гетерополикислота в присутствии соли церия сразу же восстанавливается аскорбиновой кислотой до соединения, окрашенного в синий цвет, после чего воду анализируют фотометрически.

Конструктивно анализаторы ХПК и общего фосфора выполнены в едином корпусе, включающем: блок подготовки пробы, измерительный блок с контроллером, механической и гидравлической системами, блок сброса продуктов реакции; анализаторы для определения рН, удельной электрической проводимости и массовых концентраций фторид-ионов и ионов аммония выполнены в виде блока обработки информации, к которому подключаются первичные преобразователи в виде датчиков.

Анализаторы выпускаются в 5-и модификациях, различающихся техническими характеристиками и определяемыми компонентами (показателями) в соответствии с таблицей 1. Модификации Vishera 550-COD и Vishera 550-TP для управления снабжены сенсорными экранами.

Таблица 1 - Модификации анализаторов жидкости промышленных поточных Vishera

Модификация	Датчики	Назначение
Vishera 550-COD	-	Измерение химического потребления кислорода (ХПК)
Vishera 550-TP	-	Измерение массовой концентрации общего фосфора
Vishera 520-Ion	NH4-500	Измерение массовой концентрации ионов аммония
	PF-500-2085	Измерение массовой концентрации фторид-ионов
Vishera 520-EC	EC-500-A401	Измерение удельной электрической проводимости
	EC-500-10.0	Измерение удельной электрической проводимости
Vishera 520-pH	PH-500-8012	Измерение рН

Каждому анализатору присвоен собственный серийный номер, имеющий цифровой формат.

Маркировочная табличка для модификаций Vishera 550-COD и Vishera 550-TP расположена на левой боковой панели, нанесена методом наклейки. На маркировочной табличке приводится информация о производителе, наименование изделия, год выпуска, серийный номер.

Серийный номер для модификаций Vishera 520-Ion, Vishera 520-EC и Vishera 520pH расположен в верхней части лицевой панели, методом наклейки. Каждому датчику присвоен собственный серийный номер, имеющий цифровой или буквенно-цифровой формат. Серийный номер датчика отображен на соединительном кабеле, методом наклейки, а также приведен в паспорте.

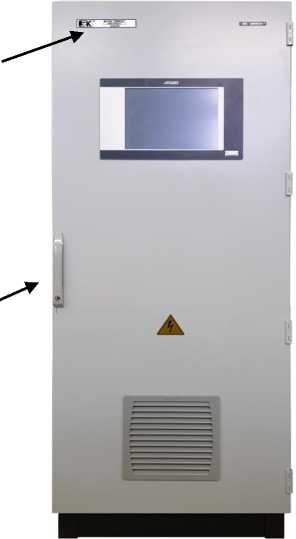

Общий вид анализаторов жидкости промышленных поточных: Vishera 550-COD, Vishera 550-TP, Vishera 520-Ion, Vishera 520-EC, Vishera 520-pH - приведен на рисунке 1.

Место расположения маркировочной таблички

Vishera 520-pH с датчиком PH-500-8012

Рисунок 1 - Общий вид анализаторов жидкости промышленных поточных Vishera

Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое осуществляет обработку, отображение и передачу результатов измерений и является метрологически значимым. Идентификационные данные ПО приведены в таблице 2.

Основные функции ПО - прием и преобразование первичной измерительной информации, хранение градуировочных характеристик, обработка и отображение текущих результатов измерений, формирование архива по измеряемым и рассчитываемым параметрам, отображение текущих результатов измерений и просмотр архива, отображение предаварийных и аварийных состояний, передача по запросу накопленной информации на внешний удаленный компьютер (сервер).

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные	Модификация анализатора
	Vishera 550-COD	Vishera 550-TP	Vishera 520-Ion	Vishera 520-EC	Vishera 520pH
Идентификационное наименование ПО	-	-	-	-
Номер версии ПО	не ниже	не ниже	не ниже	не ниже	не ниже
	1.01	1.01	1.081.031.10	1.111.02	1.111.03
Цифровой идентификатор ПО	-	-	-	-	-

Конструкция системы и организация работы ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Модификация	Наименование характеристики	Значение
Vishera 550-COD	Диапазон измерений ХПК, мг/дм3	от 5 до 10000
	Пределы допускаемой относительной погрешности измерений ХПК, %	± 10
Vishera 550-TP	Диапазон измерений массовой концентрации общего фосфора, мг/дм3	от 0,1 до 500
	Пределы допускаемой относительной погрешности измерений массовой концентрации общего фосфора, %, в поддиапазонах измерений: от 0,1 до 100 мг/дм3 включ. св. 100 до 500 мг/дм3	± 10 ± 20

Модификация	Наименование характеристики	Значение
Vishera 520-Ion	Диапазон измерений массовой концентрации фторид-ионов, мг/дм3	от 0,5 до 1000
	Пределы допускаемой относительной погрешности измерений массовой концентрации фторид-ионов, %, в поддиапазонах измерений: от 0,5 до 10 мг/дм3 включ. св. 10 до 500 мг/дм3 включ. св. 500 до 1000 мг/дм3	± 16 ± 8 ± 5
	Диапазон измерений массовой концентрации ионов аммония, мг/дм3	от 0,5 до 1000
	Пределы    допускаемой    относительной погрешности     измерений     массовой концентрации ионов аммония, %, в поддиапазонах измерений: от 0,5 до 10 мг/дм3 включ. св. 10 до 500 мг/дм3 включ. св. 500 до 1000 мг/дм3	± 20 ± 10 ± 8
Vishera 520-EC с датчиком EC-500-A401	Диапазон измерений удельной электрической проводимости, мСм/см	от 0,005 до 200
	Пределы    допускаемой     приведенной погрешности   (к   верхнему   значению поддиапазона    измерений)    измерений удельной электрической проводимости, % в поддиапазонах измерений: от 0,005 до 0,05 мСм/см включ. св. 0,05 до 0,5 мСм/см включ. св. 0,5 до 1 мСм/см включ. св. 1 до 10 мСм/см включ. св. 10 до 50 мСм/см включ. св. 50 до 200 мСм/см	±6
	Диапазон   измерений   температуры   с датчиками     удельной     электрической проводимости, °С	от 0 до +100
	Предел      допускаемой      абсолютной погрешности измерений температуры с датчиками     удельной     электрической проводимости, °С	±0,5
Vishera 520-EC с датчиком EC-50010.0	Диапазон измерений удельной электрической проводимости, мСм/см	от 0,001 до 20
	Пределы    допускаемой    относительной погрешности     измерений     удельной электрической проводимости, %	±5
	Диапазон   измерений   температуры   с датчиками     удельной     электрической проводимости, °С	от 0 до +100
	Предел      допускаемой      абсолютной погрешности измерений температуры с датчиками     удельной     электрической проводимости, °С	±0,5

Модификация	Наименование характеристики	Значение
Vishera 520-pH	Диапазон измерений рН	от 0 до 14
	Предел      допускаемой      абсолютной погрешности измерений pH	±0,1
	Диапазон измерений температуры с датчиком рН, °С	от 0 до +100
	Предел      допускаемой      абсолютной погрешности измерений температуры с датчиком рН, °С	±0,5

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
	Vishera 550-COD	Vishera 550-TP	Vishera 520-Ion		Vishera 520-EC		Vishera 520-pH
Г абаритные размеры, мм, не более - длина - высота - ширина	450 1570 500		104 144 144		128 98 98
Масса, кг, не более	90				0,9
Габаритные     размеры датчиков, мм, не более - длина -диаметр	-		NH4- 500	PF-500- 2085	EC-500- A401	EC-500 10.0	PH-500 8012
			155 30,5	207 28	190 22,5	120 22,5	175 28
Масса датчиков, кг, не более	-		0,5	0,6	0,5	0,5	0,5
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	230 ±10% 50		220 ±10% 50/60
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +5 до +28 80		от +5 до +40 80

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Лист № 8 Всего листов 9 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
1 Анализатор жидкости промышленный поточный	Vishera	1 шт.
2 Принадлежности для подключения анализатора	-	1 экз.
3 Руководство по эксплуатации	-	1 шт.
4 Комплект принадлежностей	-	1 шт.
5 Методика поверки	-	1 экз.
6 Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в разделе 3.4 «Порядок измерений» Руководств по эксплуатации для модификаций Vishera 550-COD и Vishera 550-TP, в разделе 5 «Настройка» Руководств по эксплуатации для модификаций Vishera 520-Ion, Vishera 520-EC и Vishera 520-pH.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»

Приказ Росстандарта от 09.02.2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»

Приказ Росстандарта от 23.12.2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»

ТУ 26.51.53-001-22615133-2023 Анализаторы жидкости промышленные поточные Vishera. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт»)

ИНН 5908077409

Юридический адрес: 614042, Россия, г. Пермь, ул. Причальная, дом 27, офис 1

Изготовитель

Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт»)

ИНН 5908077409

Юридический адрес: 614042, Россия, г. Пермь, ул. Причальная, дом 27, офис 1 Адрес места осуществления деятельности: 614101, г. Пермь, ул. Автозаводская,

д. 21 В

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» № RA.RU.311373 от 19.10.2015 г. по проведению испытаний средств измерений в целях утверждения типа.

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89410-23                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы жидкостные SCION LC6000 Series

Назначение средства измерений

Хроматографы жидкостные SCION LC6000 Series (далее- хроматографы) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов методами жидкостной хроматографии в соответствии с методами (методиками) измерений.

Описание средства измерений

Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании с помощью детектора. Принцип детектирования, в зависимости от типа детектора - спектрофотометрический с изменяемой длиной волны, спектрофотометрический с диодной матрицей, флуори-метрический и рефрактометрический.

Хроматографы представляют собой модульные стационарные лабораторные приборы, состоящие из насоса (насосов), системы ввода пробы, термостата с аналитической хроматографической колонкой и детектора (детекторов), дозаторов (автоматические и ручные инжекторы), системы обработки данных. В комплект хроматографа одновременно может входить несколько детекторов. Комплектация хроматографов зависит от конкретных аналитических задач.

Все модули, входящие в состав хроматографа, управляются с помощью специализированного программного обеспечения, устанавливаемого на внешний ПК.

Хроматографы комплектуются по заказу следующими детекторами: спектрофотометрическими с изменяемой длиной волны UV-6410, спектрофотометрическим с диодной матрицей DA-6430, флуориметрическим FL-6440 и рефрактометрическим RI-6460. Комплектуются по заказу: насосом PU-6100, термостатом колонок CO-6310 (CO-6320), а также устройствами дозирования - ручным типа Reodyne (опционально) и/или автоматическим устройством дозирования -автосамплером AS-6210 (AS-6220), органайзером OR-6510.

Насос PU-6100 выполнен по последовательной двухплунжерной схеме. Опционально насос оснащается встраиваемым мембранным шестиканальным проточным дегазатором малого объема и автоматическим устройством промывки плунжеров. Насос обеспечивает формирование четырехкомпонентного градиента на стороне низкого давления с высокой воспроизводимостью, имеет устройство промывки плунжеров и датчики утечек в стандартной комплектации.

Автосамплеры AS-6210 и AS-6220 позволяют автоматизировать работу хроматографа и выполнять все рутинные операции по вводу пробы в автоматическом режиме. Автосамплер AS-6220 имеет опцию термостатирования образцов на элементах Пельтье. Автосамплеры оснащен датчиками утечек.

Термостат колонок CO-6310 (CO-6320) оснащен воздушно-циркуляционным термоста-тированием, что обеспечивает высокую воспроизводимость результатов анализа. Термостат также оснащен датчиками утечек.

Органайзер OR-6510 предназначен для установки бутылок с хроматографическими элюентами и промывочными растворами, подключения электропитания модулей прибора к электрической сети и обеспечения интерфейсного взаимодействия ПО и прибора. Органайзер оснащен датчиком утечки.

Нанесение знака поверки на хроматограф и пломбирование хроматографа не предусмотрено.

Обозначение типа хроматографа и заводской номер модуля в формате буквенно-цифрового или цифрового обозначения нанесены на информационную табличку (шильд), находящуюся на задней панели каждого модуля, входящего в состав хроматографа.

Наименование модуля, состоящее из буквенно-цифрового обозначения, нанесено в правом нижнем углу его лицевой панели.

Дополнительно на шильде в строке «module» указано сокращенное наименование хроматографа (SCION) и цифровое обозначение модуля, соответствующее цифровой части наименования модуля, указанного на его передней панели.

Заводские номера модулей, входящих в состав хроматографа, указываются в паспорте хроматографа. Заводским номером, идентифицирующим хроматограф, является заводской номер насоса, указанный в его паспорте. При наличии двух насосов их заводские номера указываются через дробь.

Общий вид хроматографов приведен на рисунке 1. Вид шильда с цифровым обозначением модуля хроматографа и его заводским номером приведен на рисунке 2.

Рисунок 1 - Общий вид хроматографов жидкостных SCION LC6000 Series

Обозначение типа хроматографа

Место нанесения знака утверждения типа

Рисунок 2 - Вид информационной таблички (шильда) с обозначением типа хроматографа, цифро-буквенным обозначением и заводским номером модуля

Программное обеспечение

Хроматографы оснащены программным обеспечением (далее - ПО) CompassCDS. Идентификационные данные ПО приведены в таблице 1.

Программное обеспечение выполняет следующие функции: управление работой хроматографа, сбор и обработку данных (включая количественный расчет и калибровку, статистическую и графическую обработку, а также сохранение данных).

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014 Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CompassCDS
Номер версии (идентификационный номер) ПО	Не ниже 4.1.0.394
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Детектор спектрофотометрический с изменяемой длиной волны UV-6410
Уровень флуктуационных шумов нулевого сигнала, Б, не более	2,0 • 10-5
Дрейф нулевого сигнала, Б/ч, не более	2,5 • 10-4
Предел детектирования антрацена (длина волны 250 нм), г/см3, не более	2,0 • 10-9
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (n =6), %: -по времени удерживания -по площади пика	1,0 2,0
Пределы допускаемого значения относительного изменения выходного сигнала (площадь пика) за 4 ч непрерывной работы, %	±3,0
Детектор спектрофотометрический с диодной матрицей DA-6430
Уровень флуктуационных шумов нулевого сигнала, Б, не более	3,0 • 10-5
Дрейф нулевого сигнала, Б/ч, не более	2,5 • 10-4
Предел детектирования антрацена (возбуждение - 250 нм, регистрация 600 нм), г/см3, не более	2,0 • 10-9
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (n =6), %: -по времени удерживания -по площади пика	1,0 2,0
Пределы допускаемого значения относительного изменения площади пика за 4 ч непрерывной работы, %	±3,0
Детектор флуориметрический FL-6440
Предел детектирования антрацена (возбуждение - 248 нм, регистрация 396 нм), г/см3, не более	1,0 • 10-12
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (n =6), %: -по времени удерживания -по площади пика	2,0 3,0
Пределы допускаемого значения относительного изменения площади пика за 4 ч непрерывной работы, %	±4,0
Детектор рефрактометрический RI-6460
Уровень флуктуационных шумов нулевого сигнала, ед.рефр., не более	2,5 • 10-8
Дрейф нулевого сигнала, ед.рефр., не более	2,0 • 10-7
Предел детектирования сахарозы, г/см3, не более	2,0 • 10-7

Продолжение таблицы 2

Наименование характеристики	Значение
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (n =6), %:
-по времени удерживания	2,0
-по площади пика	3,0
Пределы допускаемого значения относительного изменения площади пика за 4 ч непрерывной работы, %	±4,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Детектор спектрофотометрический с изменяемой длиной волны UV-6410
Спектральный диапазон, нм	от 190 до 600
Габаритные размеры (ДхШхВ), мм, не более	360x495x175
Масса, кг, не более	14
Потребляемая мощность, В-А, не более	100
Детектор спектрофотометрический с диодной матрицей DA-6430
Спектральный диапазон, нм:	от 190 до 900
Габаритные размеры (ДхШхВ), мм, не более	360x495x175
Масса, кг, не более	14
Потребляемая мощность, В^А, не более	100
Детектор флуориметрический FL-6440
Спектральный диапазон, нм: по возбуждению по испусканию (эмиссии)	от 200 до 850 от 250 до 900
Габаритные размеры (ДхШхВ), мм, не более	340x495x340
Масса, кг, не более	25
Потребляемая мощность, В^А, не более	330
Детектор рефрактометрический RI-6460
Габаритные размеры (ДхШхВ), мм, не более:	340x400x175
Масса, кг, не более	12
Потребляемая мощность, В^А, не более	150
Автосамплер AS-6210 (AS-6220)
Габаритные размеры (ДхШхВ), мм, не более:	340x525x340
Масса, кг, не более	26
Потребляемая мощность, В^А, не более	330
Термостат колонок CO-6310
Габаритные размеры (ДхШхВ), мм, не более:	360x495x175
Масса, кг, не более	13

Продолжение таблицы 3

Наименование характеристики	Значение
Потребляемая мощность, В^А, не более	230
Термостат колонок CO-6320
Габаритные размеры (ДхШхВ), мм, не более:	166x382x610
Масса, кг, не более	18
Потребляемая мощность, В^А, не более	230
Насос PU-6100
Габаритные размеры (ДхШхВ), мм, не более:	360x495x175
Масса, кг, не более	16
Потребляемая мощность, В^А, не более	96
Органайзер OR-6510
Габаритные размеры (ДхШхВ), мм, не более:	360x495x210
Масса, кг, не более	9
Потребляемая мощность, В^А, не более	520
Условия эксплуатации:
Температура окружающего воздуха, °C	от +17 до +28
Относительная влажность воздуха, %, не более	75
Параметры электрического питания: -напряжение переменного тока, В	220±22
-частота переменного тока, Гц	50±1
Показатель надежности
Средняя наработка до отказа, ч, не менее	10000

Знак утверждения типа

наносится на шильд каждого модуля в составе хроматографа в виде наклейки, как показано на рисунке 2 и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность хроматографа

Наименование	Обозначение	Количество
Хроматограф жидкостный в составе: - насос - термостат колонок - детектор спектрофотометрический с изменяемой длиной волны - детектор спектрофотометрический с диодной матрицей - детектор флуориметрический - детектор рефрактометрический - автосамплер - органайзер	SCION LC6000 Series PU-6100 CO-6310 (CO-6320) UV-6410 DA-6430 FL-6440 RI-6460 AS-6210 (AS-6220) OR-6510	1 шт.* 1 шт. По заказу По заказу По заказу По заказу По заказу 1 шт.

Продолжение таблицы 4

Наименование	Обозначение	Количество
Комплект ЗИП	-	По заказу
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
*по заказу возможна специальная комплектация с двумя насосами

Сведения о методиках (методах) измерений

приведены в документе «Хроматографы жидкостные SCION LC6000 Series. Руководство по эксплуатации» разделы 1 - 9 «Scion Instruments».

При использовании в сфере государственного регулирования обеспечения единства измерений хроматограф применяется в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к средству измерений

Стандарт предприятия «Хроматографы жидкостные SCION LC6000 Series». SCION Instruments (NL) BV.

Правообладатель

SCION Instruments (NL) BV, Нидерланды Юридический адрес: Amundsenweg 22-24, 4462 GP Goes, The Netherlands Телефон: 0031(0) 113 348926

E-mail: sales@scioninstruments.com

Изготовитель

SCION Instruments (NL) BV, Нидерланды

Адрес: Amundsenweg 22-24, 4462 GP Goes, The Netherlands

Телефон: 0031(0) 113 348926

E-mail: sales@scioninstruments.com

Производственная площадка:

Shanghai Techcomp Instrument Ltd., Китай

Адрес: Building 16 № 201 Minyi Road, Songjiang District, Shanghai, China.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

E-mail: info@vniim.ru.

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89411-23                                          Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры измерительные программируемые ЭРИС

Назначение средства измерений

Контроллеры измерительные программируемые ЭРИС предназначены для измерений выходных сигналов первичных измерительных преобразователей различных параметров технологических процессов и преобразований результатов измерений в значения физических величин, воспроизведения сигналов напряжения и силы постоянного тока, архивирования, управления технологическими процессами и сигнализации о превышении установленных пороговых значений измеренных величин.

Описание средства измерений

Принцип действия контроллеров измерительных программируемых ЭРИС (далее - контроллеры) основан на измерении и преобразовании электрических и цифровых сигналов, поступающих от первичных измерительных преобразователей, в значения физических величин, последующем расчете физических величин в соответствии с заданными алгоритмами. На основе измеренных и вычисленных параметров контроллер формирует архивы и усредняет значения параметров в соответствии с заданным интервалом времени. Контроллер также осуществляет формирование выходных сигналов для автоматизированного управления технологическими процессами и объектами в составе измерительных систем коммерческого учета и автоматизированных систем управления технологическим процессом (АСУТП).

Конструктивно контроллеры выполнены в корпусе с установленными печатными платами с элементами электронной схемы, модулями управления, модулями ввода/вывода сигналов и модуля питания (в зависимости от заказа). Корпус контроллеров окрашивается в цвета, которые определяет изготовитель. Контроллеры обеспечивают измерения сигналов от первичных измерительных преобразователей, имеющих токовый, дискретный, потенциальный (по напряжению), радиочастотный выходы, и преобразование измеряемых величин в сигналы для передачи их по аналоговым и цифровым каналам.

Контроллеры имеют серию 1000, которая включает в себя следующие модели: ЭРИС-1100, ЭРИС-1200, ЭРИС-1300, ЭРИС-1400, ЭРИС-1500, и серию 2000, которая включает в себя следующие модели: ЭРИС-2100, ЭРИС-2200. Модели отличаются входными и выходными сигналами, конструктивным исполнением, составом модулей.

Модель ЭРИС-1100 может состоять из следующих модулей: 1111МК, 1112МК, 1113МА. Количество измерительных каналов на входе: 1 аналоговый, до 80 цифровых; на выходе: 1 аналоговый, до 80 цифровых. Модуль 1113МА является модулем архивирования и отображения. Модель ЭРИС-1100 выполнена в пластмассовом корпусе для крепления на DIN-рейку.

Модель ЭРИС-1200 может состоять из следующих модулей: 1211МК, 1212МК, 1213МА, 1241МП. Количество измерительных каналов на входе: 1 аналоговый, 1 цифровой; на выходе: до 2 аналоговых, 1 цифровой. Модуль 1241МП является модулем питания контроллера. Модуль 1213МА является модулем архивирования и отображения. Модель ЭРИС-1200 является крейтовой системой.

Модель ЭРИС-1300 может состоять из следующих модулей: 1311МК, 1312МК. Количество измерительных каналов на входе: до 8 аналоговых, до 80 цифровых. Модель ЭРИС-1300 выполнена в пластмассовом корпусе для крепления на DIN-рейку.

Модель ЭРИС-1400 может состоять из следующих модулей: 1411МК, 1412МК. Количество измерительных каналов на входе: 1 аналоговый, до 80 цифровых; на выходе: до 3 цифровых, до 8 дискретных. В состав контроллера может входить модуль ЬоЯа для передачи сигнала с первичных средств измерений с каналом LoRaWAN в контроллер по цифровому интерфейсу. Модуль 1411МК выполнен в металлическом корпусе, для крепления на DIN-рейку и предназначен для использования в закрытых помещениях, модуль 1412МК предназначен для уличного использования.

Модель ЭРИС-1500 может состоять из следующих модулей: 1511МК, 1512МК, 1513МК. Количество измерительных каналов на входе: до 64 аналоговых, 1 цифровой. Модель ЭРИС-1500 является крейтовой системой.

Модель ЭРИС-2100 может состоять из следующих модулей: 2111МК, 2112МК, 2113МК, 2114МК, 2115МК, 2121МВ, 2122МВ, 2123МВ, 2124МВ, 2125МВ, 2126МУ, 2131МВ, 2132МУ, 2133МУ, 2134МВУ. Количество измерительных каналов на входе: до 8 аналоговых, до 16 дискретных, на выходе: до 4 аналоговых, до 3 цифровых, до 16 дискретных. Модель ЭРИС-2100 выполнена в пластмассовом корпусе для крепления на DIN-рейку.

Модель ЭРИС-2200 может состоять из следующих модулей: 2221МВ, 2222МВ, 2223МВ, 2231МВ, 2243МИ, 2224МУ, 2232МУ, 2233МУ, 2241МП, 2211МК, 2242МК. Модуль 2241МП является модулем питания контроллера. Количество измерительных каналов на входе: до 8 аналоговых, до 8 дискретных, на выходе: до 4 цифровых, 8 дискретных. Модули 2211МК, 2242МК объединяют по цифровым каналам все модули ввода/вывода, обеспечивают передачу данных от них к станции оператора и команды от станции оператора к модулям ввода/вывода. Модель ЭРИС-2200 является крейтовой системой.

Характеристики модулей представлены в таблицах 2, 3. Количество и тип модулей, входящих в состав контроллеров, определяется заказом.

Кроме того, контроллеры обеспечивают:

• - энергонезависимое хранение архивов измеренных и расчетных параметров, ведение журналов событий и журналов нештатных ситуаций;

• - многоканальное ПИД-регулирование и реализацию заданных оператором алгоритмов;

• - вывод информации на принтер и ее передачу на внешние устройства по различным интерфейсам связи;

• - световую и звуковую сигнализацию при отказе первичных измерительных преобразователей или при выходе измеряемых параметров за установленные пороговые пределы.

Заводской номер контроллеров наносится на самоклеящуюся этикетку, расположенную на боковой стенке корпуса контроллеров моделей ЭРИС-1100, ЭРИС-1300, ЭРИС-1400, ЭРИС-2100, расположенную на лицевой стенке корпуса контроллеров моделей ЭРИС-1200, ЭРИС-1500, ЭРИС-2200, типографским способом нанесения или методом гравировки и имеет буквенно-цифровой формат. Допускается дублирование заводских номеров на других элементах конструкции. Конструкцией контроллеров не предусмотрена возможность нанесения знака поверки.

Общий вид контроллеров, место нанесения заводского номера и знака утверждения типа представлено на рисунках 1-7.

Рисунок 2 - Общий вид контроллеров модели ЭРИС-1200

Место нанесения заводского номера и знака утверждения типа

Рисунок 4 - Общий вид контроллеров модели ЭРИС-1400

заводского номера и знака утверждения типа

ера и знака ерждения типа

Рисунок 7 - Общий вид контроллеров модели ЭРИС-2200

Пломбирование контроллеров не предусмотрено.

Программное обеспечение

В состав программного обеспечения контроллеров (далее - ПО) входят:

- встроенное ПО модулей контроллеров ЭРИС;

- ПО верхнего уровня «Конфигуратор ЭРИС» (далее - ПО ВУ) модулей контроллеров ЭРИС.

Встроенное ПО модулей контроллеров ЭРИС является метрологически значимым и устанавливается в энергонезависимую память модулей при изготовлении. Метрологические характеристики контроллеров нормированы с учётом влияния на них встроенного ПО. Конструкция модулей исключает возможность несанкционированного доступа к встроенному ПО и изменения измерительной информации. Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

ПО ВУ предназначено для конфигурирования контроллеров, анализа и отображения измерительной информации, а также передачи данных с контроллеров на ПК. Для защиты ПО ВУ и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована с помощью различных паролей для каждого из уровней доступа к ПО. ПО ВУ является метрологически незначимым.

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения контроллеров

Идентификационные данные (признаки)	Значение
	ЭРИС-	ЭРИС-	ЭРИС-	ЭРИС-	ЭРИС-	ЭРИС-	ЭРИС-
	1100	1200	1300	1400	1500	2200	2100
Идентификационное	ЭРИС-	ЭРИС-	ЭРИС-	ЭРИС-	ЭРИС-	ЭРИС-	ЭРИС-
наименование ПО	1100	1200	1300	1400	1500	2200	2100
Номер версии
(идентификацион-			не ниже v.01.00
ный номер) ПО
Цифровой
идентификатор ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Тип модуля	Диапазон измерений и преобразований аналоговых сигналов	Диапазон воспроизведений аналоговых сигналов	Пределы допускаемой приведенной к диапазону измерений (воспроизведений) погрешности, %
			основной	дополнительной на каждые 10 °С
1	2	3	4	5
Модель ЭРИС-1100
1111МК	от 4 до 20 мА	от 4 до 20 мА	±0,2	±0,1
1112МК	от 0 до 100 мВ	от 4 до 20 мА	±0,2	±0,1

1	2	3	4	5
Модель ЭРИС-1200
1211МК	от 4 до 20 мА	от 4 до 20 мА	±0,2	±0,1
1212МК	от 0 до 100 мВ	от 4 до 20 мА	±0,2	±0,1
Модель ЭРИС-1300
1311МК	от 4 до 20 мА	-	±0,2	±0,1
1312МК	от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В	-	±0,5	±0,1
Модель ЭРИС-1400
1411МК 1412МК	от 4 до 20 мА, от 0 до 10 В	-	±0,5	±0,1
Модель ЭРИС-1500
1511МК 1512МК 1513МК	от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В, от -80 до +80 мВ1), от 0 до 400 Ом	-	±0,5	±0,1
Модель ЭРИС-2100
2114МК	от 4 до 20 мА, от 0 до 10 В	от 0 до 10 В от 0 до 20 мА	±1,0	±0,2
2121МВ	от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В	-	±0,5	±0,1
2122МВ	от -80 до +80 мВ!)	-	±0,2	±0,1
2123МВ	от 10 до 391 Ом2)	-	±0,2	±0,1
2124МВ	от 4 до 20 мА, от 0 до 20 мА, от 0 до 10 В	-	±0,5	±0,1
2125МВ	от 0 до 400 кОм	-	±0,2	±0,1
2126МУ	-	от 0 до 20 мА	±1,0	±0,2
Модель ЭРИС-2200
2221МВ	от 4 до 20 мА	-	±0,5	±0,1
2222МВ	от 0 до 100 мВ	-	±0,5	±0,1
2223МВ	от 0 до 36 В	-	±0,2	±0,1
2231МВ	от 0 до 36 В	-	±2,0	±0,5
2224МУ	от 4 до 20 мА	-	±0,5	±0,1
Примечания: 1) Сигналы от термопар по ГОСТ Р 8.585-2001. 2) Сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009. 3) Серия и модель контроллера, модули, входящие в состав контроллера и количество измерительных каналов указаны в паспорте на конкретный контроллер.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Потребляемая мощность, Вт, не более	31
Параметры электрического питания:
- напряжение постоянного тока, В	от 18 до 36
- напряжение переменного тока, В	от 198 до 242
- частота переменного тока, Гц	от 49 до 51
Интерфейс	RS485, RS232, Ethernet, LoRaWAN
Габаритные размеры модели ЭРИС-1100, мм, не более:
- длина	110
- ширина	35
- высота	110
Габаритные размеры модели ЭРИС-1200, мм, не более:
- длина	245
- ширина	489
- высота	132
Габаритные размеры модели ЭРИС-1300, мм, не более:
- длина	62
- ширина	162
- высота	95
Габаритные размеры модели ЭРИС-1400, мм, не более:
- длина	150
- ширина	450
- высота	300
Габаритные размеры модели ЭРИС-1500, мм, не более:
- длина	245
- ширина	489
- высота	132
Габаритные размеры модели ЭРИС-2100, мм, не более:
- длина	63
- ширина	120
- высота	80
Габаритные размеры модели ЭРИС-2200, мм, не более:
- длина	147
- ширина	435
- высота	205
Масса, кг, не более:
- модель ЭРИС-1100	0,4
- модель ЭРИС-1200	5,3
- модель ЭРИС-1300	0,4
- модель ЭРИС-1400	5,0
- модель ЭРИС-1500	20,0
- модель ЭРИС-2100	0,4
- модель ЭРИС-2200	8,3

Наименование характеристики	Значение
Рабочие условия эксплуатации:
- температура окружающей среды, °С	от -10 до +55 от -40 до +55 (для модели ЭРИС-1400 с модулем 1412МК, модели ЭРИС-2200)
- относительная влажность окружающей среды (без кон-
денсации влаги), %, не более	95
- атмосферное давление, кПа	от 84,0 до 106,7
Средняя наработка на отказ, ч	100000
Средний срок службы, лет	15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на самоклеящуюся этикетку, расположенную на боковой стенке корпуса контроллеров моделей ЭРИС-1100, ЭРИС-1300, ЭРИС-1400, ЭРИС-2100, расположенную на лицевой стенке корпуса контроллеров моделей ЭРИС-1200, ЭРИС-1500, ЭРИС-2200, типографским способом нанесения или методом гравировки.

Комплектность средства измерения

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Контроллер измерительный программируемый	ЭРИС	1 шт.1'
Руководство по эксплуатации (в зависимости от модели)	-	1 экз.
Паспорт	-	1 экз.
Примечание: 1) Модель, количество и тип модулей, количество измерительных каналов в соответствии с заказом.

Сведения о методиках (методах) измерений приведены в пункте 2 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к контроллерам измерительным программируемым ЭРИС

Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А

Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

ТУ 26.51.45.190-017-56795556-2022 «Контроллеры измерительные программируемые ЭРИС. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ЭРИС»

(ООО «ЭРИС»)

ИНН 5920017357

Юридический адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25

Изготовитель

Общество с ограниченной ответственностью «ЭРИС»

(ООО «ЭРИС»)

ИНН 5920017357

Адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Регистрационный № 89412-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Угломеры

Назначение средства измерений

Угломеры предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.

Описание средства измерений

Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.

Угломеры изготавливаются в трех модификациях:

• - 1005 - состоят из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, микрометрической подачи и стопорного винта;

• - 7011 - состоят из диска с нанесенной на нем угловой шкалой и нониусом без паралакса, оснащенного лупой для удобства считывания показаний, съемных линеек разной длины, микрометрической подачи и стопорного винта;

• - 7153 - состоят из полукруглого лимба с круговой шкалой, линейки с указателем и стопорного винта.

Угломеры могут быть также оснащены микрометрической подачей.

угломер с лицевой стороны краской или лазерной маркировкой.

Заводской номер в виде цифрового обозначения, наносится на лицевую сторону угломера методом лазерной гравировки в местах, указанных на рисунках 1 - 3.

Пломбирование угломеров от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. Общий вид угломеров указан на рисунках 1 - 3.

Место нанесения заводского номера

Рисунок 1 - Общий вид угломеров модификации 1005 с указанием места нанесения заводского номера

Рисунок 2 - Общий вид угломеров модификации 7011 с указанием места нанесения заводского номера

N26537

▲

Место нанесения заводского номера

Рисунок 3 - Общий вид угломеров модификации 7153 с указанием места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Диапазон измерений углов, цена деления основной шкалы, значение отсчета по

нониусу, пределы допускаемой абсолютной погрешности

Модификация	Диапазон измерений углов		Цена деления основной шкалы	Значение отсчета по нониусу	Пределы допускаемой абсолютной погрешности
	наружных	внутренних
1005	от 0 до 320°	от 40° до 130°	1°	2'	±2,0'
7011	от 0 до 90°х4	-	1°	5'	±5,0'
7153	от 0 до 180°	-	1°	-	±0,5°

Таблица 2 - Допускаемые отклонения от плоскостности и прямолинейности, а также от параллельности измерительных поверхностей

Наименование характеристики	Значение
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей угломеров модификаций 1005 и 7011, мкм, не более, для измерительных поверхностей: - до 100 мм включ.	5
- св. 100 до 150 мм включ.	6
- св. 150 мм	8

Продолжение таблицы 2

Наименование характеристики	Значение
Допускаемое отклонение от параллельности измерительных поверхностей линейки угломеров модификации 7011, мкм, не более, для длины измерительных поверхностей: - до 100 мм включ.	6
- св. 100 до 150 мм включ.	8
- св. 150 мм	12
Примечание: Требования плоскостности и прямолинейности не распространяются: - на зону в 1 мм от краев, ограничивающих длину, для измерительных поверхностей до
150 мм включ.; - на зону в 1,5 мм для измерительных поверхностей св. 150 мм; - на зону 0,2 мм вдоль плоских измерительных поверхностей

Таблица 3 - Габаритные размеры и масса

Модификация	Диаметр лимба, мм х длина линейки, мм	Длина, мм, не более	Ширина, мм, не более	Высота, мм, не более	Масса, кг, не более
1005	-	150	150	27	0,40
7011	-	300	140	25	0,70
7153	80х120	170	87	20	0,09
	120х150	220	128	20	0,13
	150х200	288	160	23	0,25
	300х500	675	315	33	1,33
	300х600	775	315	33	1,44

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Номинальные длины измерительных линеек, мм, не более, для угломеров модификаций: - 1005 - 7011	150 150, 200, 300
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от +15 до +25 80

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование		Обозначение	Комплектность
Угломер		-	1 шт.
Измерительная модификаций: - 1005	линейка,    для    угломеров	-	1 шт.
- 7011			3 шт.
Футляр		-	1 шт.
Паспорт для угломеров модификаций: - 1005		УН.01.1005.ПС	1 экз.
- 7011		УН.01.7011.ПС
- 7153		УН.01.7153.ПС

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта угломеров.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482 (с изменениями, внесенными Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);

Стандарт предприятия Diapazon JSC «Угломеры».

Правообладатель

Diapazon JSC, КНР

Адрес: 328 Choahu road, Choahu city, 238000, China

Изготовитель

Diapazon JSC, КНР

Адрес: 328 Choahu road, Choahu city, 238000, China

Испытательный центр

Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)

Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,

д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ

Тел.: +7 (495) 822-18-08

Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89413-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установка поверочная УПСГ-1800

Назначение средства измерений

Установка поверочная УПСГ-1800 (далее - установка), предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа.

Область применения - поверка средств измерений расхода и количества газа.

Установка применяется в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.

Описание средства измерений

Принцип действия установки основан на воспроизведении единиц объема и объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода или объема воздуха, измеренного поверяемым (калибруемым) средством измерений с объемным расходом или объемом воздуха, воспроизведенным установкой.

В качестве измеряемой (поверочной) среды используется атмосферный воздух. Создание требуемого значения расхода воздуха обеспечивается с помощью одного или нескольких сопел критических, установленных параллельно.

В состав установки входят:

• - система создания расхода;

• - система контроля и измерения параметров;

• - испытательный участок с комплектом прямых участков, переходников и заглушек;

• - силовой шкаф.

Система создания расхода состоит из:

• - расходного блока малых расходов;

• - расходного блока больших расходов;

• - блока вакуумных насосов малых расходов;

• - блока вакуумных насосов больших расходов;

• - шкафа управления насосами.

Система контроля и измерения параметров состоит из:

• - шкафа управления и измерения параметров с пультом;

• - термогигрометра с каналом измерения давления;

• - устройств съема сигнала и кабелей. Каждый расходный блок содержит:

• - набор эталонных критических сопел;

• - посадочные места для установки сопел;

• - арматуру для создания и регулирования расхода воздуха.

Набор контрольно-измерительных приборов и вспомогательного оборудования включает:

• -   Секундомеры электронные с таймерным входом СТЦ-2М (регистрационный №65349-16);

• -   Датчик давления МИДА-ДД-15 (регистрационный № 50730-17);

• -   Датчики давления МИДА-ДВ-15 (регистрационный № 50730-17);

• -   Измеритель влажности и температуры ИВТМ-7 (регистрационный № 71394-18);

• -   Термогигрометр автономный ИВА-6 (регистрационный № 82393-21);

Воздух в тракте установки приводится в движение за счет разницы давлений на входе и выходе установки. Давление на входе установки равно атмосферному давлению. Давление в вакуумной магистрали создаётся вакуумным насосом или компрессорами. Из рабочего помещения воздух поступает в поверяемое средство измерения. Далее воздух через трубопроводы поступает в расходные блоки, где проходит через эталонные преобразователи расхода, которые установлены в специальных посадочных местах.

Необходимое значение расхода обеспечивается подключением определенной комбинации сопел. В процессе поверки необходимо поддерживать критический перепад давления между входным и выходным сечениями критических сопел.

Включение и выключение сопел осуществляется при помощи запорной арматуры-вручную. Перепад давления между входным и выходным сечением критических сопел контролируется по показаниям датчиков давления.

Общий вид установки с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2.

Рисунок 1 - Внешний вид установки

Установка поверочная

УПСГ-1800

0,05 - 1700 м³/час

2211001

Год выпуска 2022 г.

Доверительные границы относительной погрешности (при доверительной вероят-      _0,3

ности 0,95) измерения (воспроизведения)        ^0,3

объемного расхода и объема газа, %

ООО «Городская метрологическая компания»

170028 г. Тверь, пр-т Побе ды, д. 51в/2, помещение 1

Рисунок 2 - Внешний вид информационной таблички

Знак утверждения типа и семизначный заводской номер наносится на маркировочную табличку методом лазерной гравировки, которая крепится на боковую поверхность шкафа управления и измерения параметров.

Пломбировка установки не предусмотрена.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений (воспроизведения) объемного расхода газа, м3/ч	от 0,05 до 1700
Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода и объема газа, %	±0,3

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда (поверочная среда)	атмосферный воздух
Температура измеряемой среды, оС	от +10 до +30
Относительная влажность измеряемой среды, %	от 10 до 80
Абсолютное давление измеряемой среды, кПа	от 84 до 106,7
Параметры электрического питания: - напряжение переменного тока, В	от 198 до 242
- частота переменного тока, Гц	от 49 до 51
Потребляемая мощность), кВт, не более	35
(с учетом вакуумного насоса и компрессоров)

Наименование характеристики	Значение
Габаритные размеры измерительной линии, мм
Длина	5100
Ширина	3100
Высота	2700
Габаритные размеры места оператора, мм
Длина	1600
Ширина	700
Высота	1800
Масса, кг, не более	2500
Средний срок службы, лет, не менее	11
Средняя наработка на отказ, ч	16000
Условия эксплуатации:
- температура окружающего воздуха, оС	от +10 до +30
- относительная влажность, %	от 10 до 80
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится на маркировочную табличку, методом лазерной гравировки, и на титульный лист руководства по эксплуатации и паспорта установки типографическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерения

Наименование	Обозначение/Заводской №	Количество
Установка поверочная УПСГ-1800	2211001	1 шт.
Паспорт	УПСГ.0002.001 ПС	1 экз.
Руководство по эксплуатации	УПСГ.0002.001 РЭ	1 экз.
Комплект документации на средства измерений и оборудование, входящие в состав установки	-	1 компл.

Сведения о методиках (методах) измерений

приведены в п. 2 «Использование по назначению» документа «Установка поверочная УПСГ-1800. Руководство по эксплуатации. УПСГ.0002.001 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа».

Правообладатель

Общество с ограниченной ответственностью «Городская метрологическая компания» (ООО «Городская метрологическая компания»)

ИНН 6950232307

Юридический адрес: 170028, г. Тверь, пр-кт Победы, д. 51в/2, помещ. 1

Телефон (факс): +7(903)630-35-20

E-mail: 903-630-35-20@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Городская метрологическая компания»

(ООО «Городская метрологическая компания»)

ИНН 6950232307

Адрес: 170028 г. Тверь, пр-кт Победы, д. 51в/2, помещ. 1

Телефон (факс): +7(903)630-35-20

E-mail: 903-630-35-20@mail.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89414-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений расхода и количества природного газа Краснодарской ТЭЦ (блочная/неблочная часть)

Назначение средства измерений

Система измерений расхода и количества природного газа Краснодарской ТЭЦ (блочная/неблочная часть) (далее - СИКГ) предназначена для измерений объемного расхода и объема газа горючего природного (далее - газ), приведенных к стандартным условиям (температура 20 °С, абсолютное давление 0,101325 МПа).

Описание средства измерений

Принцип действия СИКГ основан на непрерывном измерении, преобразовании и обработке при помощи корректоров объема газа ERZ 2000-DI (регистрационный номер 76727-19 в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ)) модификации ERZ 2004-DI (далее - корректор), цифровых сигналов, поступающих от преобразователей объемного расхода (объема) и токовых сигналов, поступающих от преобразователей абсолютного давления и температуры. Компонентный состав газа и плотность газа при стандартных условиях определяются автоматически с помощью хроматографа газового промышленного специализированного МАГ модели КС 50.310-000 (регистрационный номер 51723-12 в ФИФОЕИ) (далее - хроматограф) или в испытательной лаборатории по ГОСТ 31371.7-2008 и ГОСТ 31369-2008 (ИСО 6976:1995). По результатам измерений объемного расхода (объема) газа при рабочих условиях, абсолютного давления, температуры, а также на основе данных о компонентном составе и физикохимических показателях газа, полученных от хроматографа или введенных вручную в виде условно-постоянных значений, корректоры автоматически проводят вычисление объемного расхода и объема газа, приведенных к стандартным условиям. Корректоры реализуют метод расчета коэффициента сжимаемости газа по ГОСТ 30319.2-2015. Данные о вычисленных параметрах газа поступают на автоматизированную информационную систему предприятия (далее - сервер АСКУГ), на базе промышленной электронно-вычислительной машины. Сервер АСКУГ обеспечивает предоставление результатов измерений эксплуатирующему персоналу для анализа режимов газопотребления.

СИКГ представляет собой средство измерений (далее - СИ) единичного производства.

Конструктивно СИКГ состоит из трех измерительных линий (далее - ИЛ) (DN 600): «нитка 1», «нитка 2» и «нитка 3», входного и выходного коллекторов, устройств для отбора и подготовки проб газа, хроматографа, корректоров, сервера АСКУГ, продувочных и сбросных трубопроводов. ИЛ объединены в коллекторную систему. ИЛ, включая размещенные на них средства измерений, могут использоваться по назначению одновременно (параллельно друг другу) и независимо друг от друга, обеспечивая взаимное резервирование. Вычисление объемного расхода и объема газа, приведенных к стандартным условиям, осуществляется корректорами по каждой ИЛ индивидуально.

СИ, установленные на каждой ИЛ:

• - счетчик газа ультразвуковой USM-GT-400 (регистрационный номер 64690-16 в ФИФОЕИ) (далее - УЗПР);

• - преобразователь давления   АИР-20/М2   модификации   АИР-20/М2-Н

(регистрационный номер 63044-16 в ФИФОЕИ);

• - термопреобразователь прецизионный ПТ 0304-ВТ (регистрационный номер 77963-20 в ФИФОЕИ), модель ПТ 0304Exd-BT.

Отдельные автономные блоки СИКГ имеют следующий состав:

• - автономный блок № 1, состоящий из УЗПР, преобразователя давления (далее - ИП давления), преобразователя температуры (далее - ИП температуры) и корректора, входящих в состав первой ИЛ;

• - автономный блок № 2, состоящий из УЗПР, ИП давления, ИП температуры, корректора и хроматографа, входящих в состав первой ИЛ;

• - автономный блок № 3, состоящий из УЗПР, ИП давления, ИП температуры и корректора, входящих в состав второй ИЛ;

• - автономный блок № 4, состоящий из УЗПР, ИП давления, ИП температуры, корректора и хроматографа, входящих в состав второй ИЛ;

• - автономный блок № 5, состоящий из УЗПР, ИП давления, ИП температуры и корректора, входящих в состав третьей ИЛ;

• - автономный блок № 6, состоящий из УЗПР, ИП давления, ИП температуры, корректора и хроматографа, входящих в состав третьей ИЛ.

Основные функции СИКГ:

• - измерение объемного расхода (объема) газа при рабочих условиях;

• - измерение абсолютного давления, температуры и компонентного состава газа;

• - вычисление физических свойств газа;

• - вычисление объемного расхода (объема) газа, приведенных к стандартным условиям (температура 20 °С, абсолютное давление 0,101325 МПа);

• - регистрация, архивирование и хранение результатов измерений и вычислений;

• - формирование, архивирование, хранение информации об измеренных и вычисленных параметрах;

• - защита системной информации от несанкционированного доступа;

• - передача сведений об измеренных и вычисленных параметрах газа по цифровому протоколу передачи данных Modbus TCP/IP на сервер АСКУГ.

Заводской номер (№ 003-GS/2022) наносится на маркировочную табличку, расположенную на шкафу, в котором размещены корректоры, а также на титульный лист паспорта типографским способом.

Конструкция СИКГ не предусматривает возможность нанесения знака поверки непосредственно на СИКГ.

Пломбирование СИКГ не предусмотрено. Пломбирование СИ, входящих в состав СИКГ, осуществляется в соответствии с их описаниями типа.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКГ реализовано на базе встроенного ПО корректоров, которое является метрологически значимым, и на базе программного комплекса, реализованного на сервере АСКУГ.

ПО корректоров обеспечивает вычисление объемного расхода и объема газа, приведенных к стандартным условиям, и реализацию функций СИКГ.

На сервере АСКУГ реализован программный комплекс, обеспечивающий вспомогательный функционал:

• - сбор результатов и вычислений с корректоров, отображение и хранение данных для задач внутренней аналитики;

• - ведение журнала событий по диагностическим сообщениям корректоров;

• - формирование отчетов пользовательского формата для задач внутренней аналитики, включая суммирование объема газа по группам ИЛ.

Программный комплекс, реализованный на сервере АСКУГ, включает в себя следующие компоненты:

• - ПО «Сервер Alpha. SCADA» (АО «Атомик-Софт»):

• - ПО «Intay.Reports «Утилита формирования отчетов» (АО «ИНТАЙ»);

• - ПО «Intay.DrvERZ_HTTP «Утилита чтения архивов корректоров» (АО «ИНТАЙ»);

• - ПО PostgreSQL.

Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, введением паролей и разграничением прав доступа, ведением архива изменений, а также путем механического пломбирования калибровочного замка и корпуса корректоров.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	BIOS	ERZ 2000-DI V1.1.0
Номер версии (идентификационный номер) ПО	2.008	1.1
Цифровой идентификатор (контрольная сумма)	5AB5	0D9D
Алгоритм      вычисления      цифрового идентификатора	CRC 16

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики СИКГ

Наименование характеристики	Значение
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, для каждой ИЛ, м3/ч	от 696,7 до 267056,0
Диапазон измерений объема газа за час, приведенного к стандартным условиям, для каждой ИЛ, м3	от 696,7 до 267056,0

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) газа, приведенного к стандартным условиям, для каждой ИЛ в диапазоне измерений от 696,7 до 13352,7 м3/ч, %: - при выполнении измерений объемного расхода газа при рабочих условиях в диапазоне от 260 до 1700 м3/ч УЗПР, поверенным проливным методом на поверочной установке - при выполнении измерений объемного расхода газа при рабочих условиях в диапазоне от 260 до 1700 м3/ч УЗПР, поверенным беспроливным/имитационным методом	±1,5 ±1,6
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) газа, приведенного к стандартным условиям, для каждой ИЛ в диапазоне измерений от 4555,04 до 267056,00 м3/ч, %:
- при выполнении измерений объемного расхода газа при рабочих условиях в диапазоне от 1700 до 34000 м3/ч УЗПР, поверенным проливным методом на поверочной установке - при выполнении измерений объемного расхода газа при рабочих условиях в диапазоне от 1700 до 34000 м3/ч УЗПР, поверенным беспроливным/имитационным методом	±1,4 ±1,5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Объемный расход газа в рабочих условиях для каждой ИЛ, м3/ч	от 260 до 34000
Абсолютное давление газа, МПа	от 0,28 до 0,70
Температура газа, °С	от -10 до +30
Параметры электрического питания: - напряжение переменного тока, В	220+2з2
- частота переменного тока, Гц	50±1
Условия эксплуатации: а) температура окружающего воздуха в месте установки корректоров, °С б) относительная влажность (без конденсации влаги), % в) атмосферное давление, кПа	от +5 до +42 не более 95 от 84 до 106

Знак утверждения типа

наносится на маркировочную табличку, расположенную на шкафу, в котором размещены корректоры, а также на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Система измерений расхода и количества природного газа Краснодарской ТЭЦ (блочная/неблочная часть), заводской № 003-GS/2022	-	1 шт.
Методика поверки	-
Паспорт	444/2021-ТЭЦ.ПС	1 экз.
Руководство по эксплуатации	444/2021-ТЭЦ.РЭ	1 экз.

Сведения о методиках (методах) измерений

Инструкция «Государственная система обеспечения единства измерений. Расход и объем газа горючего природного. Методика измерений системой измерений расхода и количества природного газа Краснодарской ТЭЦ (блочная/неблочная часть)», регистрационный номер ФР.1.29.2023.45564.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа».

Правообладатель

Общество с ограниченной ответственностью «ЛУКОЙЛ-Кубаньэнерго»

(ООО «ЛУКОЙЛ-Кубаньэнерго»)

ИНН 2312159262

Юридический адрес: 350911, Краснодарский край, г. Краснодар, ул. Трамвайная, д. 13

Изготовитель

Акционерное Общество «Газовые системы» (АО «Газовые системы»)

ИНН 7715765410

Адрес: 115193, г. Москва, Муниципальный округ Южнопортовый, ул. Петра

Романова, д. 3, кв. 41

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89415-23 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искрозащиты BIS

Назначение средства измерений

Барьеры искрозащиты BIS (далее - барьеры) предназначены для измерений и преобразований аналоговых сигналов поступающих от различных первичных преобразователей (термосопротивлений и термопар), а также силы постоянного и переменного электрического тока, электрического сопротивления, напряжения и частоты на входе в унифицированные аналоговые сигналы на выходе, а также для обеспечения искробезопасности электрических цепей первичных преобразователей, устанавливаемых во взрывоопасных зонах помещений, и наружных установок.

Описание средства измерений

Принцип действия барьеров основан на линейном преобразовании электрических сигналов, поступающих на вход барьера из взрывоопасной зоны, в электрические сигналы на его выходе в взрывобезопасной зоне с выполнением требований ГОСТ 31610.11-2014 по искробезопасности.

Конструктивно барьеры выполнены в пластмассовом корпусе, состоящем из нескольких частей, с установленной внутрь печатной платой, и предназначены для установки на монтажный рельс DIN-рейку или на объединительную плату BIS-DB. Электрическая схема реализована таким образом, что входные и выходные цепи не имеют непосредственного контакта, за счет чего вся серия барьеров имеет гальваническую развязку.

Модификации барьеров отличаются назначением, количеством входных и выходных каналов преобразования, характеристиками входных и выходных сигналов, типом питания, а также видом взрывозащиты.

Внешние цепи подключаются к барьерам через разъемные клеммные соединители.

Структура обозначения возможных модификаций барьеров приведена ниже.

Код	BIS	-XXX-	Х	Х	Х	Х	Х	Х	Х	X
Номер позиции кода	1	2	3	4	5	6	7	8	9	10

Модификации барьеров отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.

Таблица 1 - Возможные значения позиций кода обозначения

Позиция кода	Значение кода		Доступно для модификаций
1	2	3	4
1	BIS	Барьер искрозащиты BIS	-
2	EXA	Барьер для подключений входных аналоговых сигналов	-
	EXB	Барьер для подключений выходных аналоговых сигналов
3	С	Барьер с установкой на DIN-рейку	-
	K	Барьер с установкой на DIN-рейку
	H	Барьер с установкой на объединительную плату BIS-DB
4	Функция барьера:		-
		Пусто - код пропускается - значение по умолчанию - интеллектуальный барьер
	M	Стандартный барьер
5	Вход барьера в диапазоне:		-
	0	Барьер для термопар и термопреобразователей сопротивления
	1	Барьер для термопар, милливольтовых сигналов, мостовых датчиков1)
	2	Барьер для сопротивления, термопреобразователя сопротивления
	3	Барьер для аналоговых входных и выходных сигналов постоянного тока мА
	4	Барьер для аналоговых входных сигналов напряжения постоянного тока
	6	Барьер для частотного входа
	8	Барьер для входных сигналов датчиков вибрации
	9	Барьер для потенциометра
6	Количество входных каналов:		-
		Пусто - код пропускается - значение по умолчанию - одноканальный
	D	Двухканальный

Продолжение таблицы 1

7	Выход №1 барьера:		-
	1	(4-20) мА
	2	(1-5)В
	3	(0-10) мА
	4	(0-5) В
	5	(0-10)В
	6	(0-20) мА
	7	Выход повторитель входа 1:1
	1S	(4-20) мА пассивный
8	Выход №2 барьера (при наличии):		-
		Пусто - код пропускается - значение по умолчанию - выход отсутствует
	1	(4-20) мА
	2	(1-5)В
	3	(0-10) мА
	4	(0-5) В
	5	(0-10)В
	6	(0-20) мА
	7	Выход повторитель входа 1:1
	A1(A2)	Контакт реле
	T1	RS-485
	1S	(4-20) мА пассивный
9	Дополнительный параметр:		-
		Пусто - код пропускается - значение по умолчанию - без дополнительного параметра
	H	Компенсация холодного спая одноканальной версии для корпуса 17,8 мм	EXA-C0, EXA-C1
	V5	Напряжение возбуждения 5В постоянного тока для мостового датчика	EXA-C1
	P1	Питание датчика частотного сигнала тип 1	EXA-C6, EXA-H6
	P2	Питание датчика частотного сигнала тип 2	EXA-C6, EXA-H6
10	Способ подачи питания:		-
		Пусто - код пропускается - питание от сети 24 В постоянного тока
	PB	Питание 24 В постоянного тока через шину питания (Power bus)	EXA-C, EXB-C
	L	Питание барьера через контур выходного сигнала	EXA-C, EXB-C, EXA-K, EXB-K

¹⁾ - для модификации EXA-C***V5 с добавлением индекса "V5" в конце кода

Части корпуса соединены между собой защелками, которые механически разрушаются при попытке вскрытия.

Конструкцией барьеров не предусмотрено пломбирование.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится на боковую панель барьера лазерным или термотрансферным способом или в виде наклейки, что обеспечивает однозначную идентификацию каждого барьера в процессе эксплуатации.

Общий вид барьеров представлен на рисунке 1.

Обозначение места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

BIS-EXA-C4*(*), BIS-EXA-CM4*(*),

BIS-EXA-C6*(*)P1, BIS-EXA-C6*(*)P2, BIS-EXA-C9*(*), BIS-EXA-KM21,

BIS-EXA-C1*(*)(V5)

в) барьеры искрозащиты BIS-EXA-H, BIS-EXB-H

Рисунок 1 - Общий вид барьеров искрозащиты BIS

Программное обеспечение

Программное обеспечение (далее - ПО) встроено в постоянное запоминающее устройство (ПЗУ) барьеров, записывается изготовителем на этапе производства, и не может быть изменено потребителем. Программное обеспечение выполняет функции вычисления результатов измерений, формирования входных и выходных сигналов, защиты результатов измерений и параметров барьеров от несанкционированных изменений.

Конструкция барьеров исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию в процессе эксплуатации.

Идентификационные данные ПО барьеров указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	NewPwr.SmartMCT
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора программного обеспечения	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики барьеров искрозащиты BIS приведены в таблицах 3, 4.

Таблица 3 - Метрологические характеристики барьеров

Тип НСХ (1) (входного сигнала)	Диапазон измерений		Пределы допускаемой основной погрешности: Y - приведенная (2); Д - абсолютная	Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий в рабочем диапазоне температур, на каждый 1 °С, в процентах от диапазона измерений, %
1	2	3	4	5
50М	от -180 °С до +200 °С	от 10,26 до 92,80 Ом	R < 150 °C: Д = ±0,15 °C; R > 150 °C: y = ±0,1 %	±0,003 (4), ±0,01 (5), ±0,004 (6)
100М	от -180 °С до +200 °С	от 20,53 до 185,60 Ом
50П	от -200 °С до +850 °С	от 8,62 до 197,58 Ом
100П	от -200 °С до +850 °С	от 17,24 до 395,16 Ом
Pt100	от -200 °С до +850 °С	от 18,52 до 390,48 Ом
ТПП (S)	от -50 °С до +1768 °С	от -0,236 до 18,693 мВ	R< 800 °C: Д = ±0,8 °C (3); R >800 °C: y = ±0,1 % (3)	±0,003 (4), ±0,01 (5)
ТПП (R)	от -50 °С до +1768 °С	от -0,226 до 21,101 мВ
ТПР (B)	от 0 °С до 1820 °С	от -0,003 до 13,820 мВ
ТХА (К)	от -270 °С до +1372 °С	от -6,458 до 54,886 мВ	R <500 °C: Д = ±0,5 °C (3); R > 500 °C: y = ±0,1 % (3)	±0,003 (4), ±0,01 (5)
ТХКн (Е)	от -270 °С до +1000 °С	от -9,835 до 76,373 мВ
ТЖК (J)	от -210 °С до +1200 °С	от -8,095 до 69,553 мВ
ТНН (N)	от -270 °С до +1300 °С	от -4,345 до 47,513 мВ
ТМК (T)	от -270 °С до +400 °С	от -6,258 до 20,872 мВ
ТХК (L)	от -200 °С до +800 °С	от -9,488 до 66,466 мВ
Напряжение постоянного тока	от 0 до 5 В от 1 до 5 В от 0 до 10 В		Y = ±0,1 %	±0,003(4); ±0,005(5)
	от 0 до 10 мВ		Y = ±0,1 %	±0,005
	от 0 до 100 мВ		Y = ±0,1 %	±0,003 (4), ±0,01 (5)
	от -100 до 100 мВ		Y = ±0,05 %	±0,005

Продолжение таблицы 3

1	2	3	4	5
Сопротивление постоянному току	от 18 до 400 Ом		<200 Ом: Д = ±0,2 Ом; >200 Ом: y = ±0,1 %	±0,003
Сопротивление постоянному току потенциметриче ских устройств	от 0 до 100 %	от 0 до 10 кОм	Y = ±0,1 %	±0,003 (4), ±0,01 (5)
Сила постоянного тока	от 0 до 10 мА от 0 до 20 мА		Y = ±0,1 %	±0,003 (4), ±0,01 (5)
	от 4 до 20 мА		Y = ±0,1 %, Y = ±0,2 % (7); ±0,4 % (8)	±0,003 (4), ±0,01 (5)
Частота	от 0,1 Гц до 50 кГц		Y = ±0,1 %	±0,003 (4), ±0,01 (5)
1) 1 типы НСХ - по ГОСТ 6651-2009 (МЭК 60751) для термопреобразователей сопротивления и ГОСТ Р 8.585-2001 (МЭК 60584-1) для термопар; 2) нормирующим значением для приведенной погрешности является диапазон входного сигнала; 3) нормировано без учета погрешности измерения температуры холодного спая. Погрешность компенсации холодного спая составляет < ±1 °C при условии применения съемных клеммных блоков с внешним элементом компенсации холодного спая BIS-TC-CJC31.Ex, BIS-TC-CJC32.Ex; 4) для барьеров искрозащиты с установкой на DIN-рейку; 5) для барьеров искрозащиты с установкой на объединительную плату BIS-DB; 6) для барьера искрозащиты BIS-EXA-C21T1; 7) для моделей BIS-EXB-CM31L, BIS-EXB-CM3D11L; 8) для моделей BIS-EXA-CM31L, BIS-EXA-CM3D11L; Примечания: 1) Для термопреобразователей сопротивления при трехпроводной схеме подключения максимально допустимое сопротивление провода 20 Ом. Для BIS-EXA-KM21 максимально допустимое сопротивление провода 50 Ом (при трехпроводной схеме подключения). 2) R - сконфигурированный в сервисном ПО или с помощью органов управления (DIP-переключатели) поддиапазон преобразования аналоговых сигналов. 3) Температура воздуха окружающей среды в нормальных условиях составляет (25 ± 2) °С

Таблица 4 - Основные технические характеристики барьеров

Наименование характеристики	Значение
Количество входных каналов (в зависимости от модификации)	1; 2
Количество выходных каналов (в зависимости от модификации)	1; 2
Выходные сигналы: - аналоговые сигналы	(4-20) мА; (1-5) В; (0-10) мА; (0-5) В; (0-20) мА; (0-10) В; [(-100)-100] мВ; (18-400) Ом
- дискретные сигналы	открытый коллектор; эмиттерный повторитель; контакт реле;
- цифровые сигналы	HART; RS-485
Номинальное значение напряжение постоянного тока, В	24
Потребляемая мощность, Вт, не более - для одноканальной модификации - для двухканальной модификации	ЦЭ [О О О
Маркировка взрывозащиты, в зависимости от модификации	[Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Ga] IIA [Ex ib Gb] ПС [Ex ib Gb] IIB [Ex ib Gb] IIA [Ex ia Da] IIIC [Ex ib Db] IIIC
Масса, кг, не более	0,2
Габаритные размеры (ШхВхГ), мм, не более - для модификаций устанавливаемых на DIN-рейку - для модификаций устанавливаемых на объединительную плату	18х110х117 16х122х105
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +40 °С, %, не более - атмосферное давление, кПа	от -20 до +60 90 от 80 до 106

Знак утверждения типа

наносится на боковую панель барьера лазерным или термотрансферным способом или в виде наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.

Лист № 11 Всего листов 12 Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Барьер искрозащиты	ВК-ХХХ-Х(Х)(Х)(Х)(Х)(Х)(Х)(Х)	1
Руководство по эксплуатации1)	РЭ.27.90.11-010-01574217-2022-02	12)
Паспорт1)	ПС.27.90.11-010-01574217-2022-02	1
Методика поверки1)	-	12)
1) допускается поставка в электронном виде; 2) допускается прилагать 1 экземпляр на партию изделий, поставляемых в один адрес.

Сведения о методиках (методах) измерений приведены в разделе 6.2 документа РЭ.27.90.11-010-01574217-2022-02.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1*10^-16  100 А»;

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;

ТУ 27.90.11-010-01574217-2022 «Преобразователи измерительные, барьеры искрозащиты, изоляторы гальванические BIS».

Правообладатель

Общество с ограниченной ответственностью «ВОЛГАСПЕЦАРМАТУРА»

(ООО «ВОЛГАСПЕЦАРМАТУРА»)

ИНН 1661046052

Юридический адрес: 420085, Республика Татарстан (Татарстан), г.Казань, ул. Беломорская, д. 69А, к. 2, оф. 314

Телефон (факс): (843) 526-73-10

Изготовитель

Общество с ограниченной ответственностью «ВОЛГАСПЕЦАРМАТУРА»

(ООО «ВОЛГАСПЕЦАРМАТУРА»)

ИНН 1661046052

Адрес: 420085, Республика Татарстан (Татарстан), г. Казань, ул. Беломорская, д. 69А, к. 2, оф. 314

Телефон (факс): (843) 526-73-10

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): (843) 293-18-33

E-mail: isp13@tatcsm.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.310659

Общество с ограниченной ответственностью Центр метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7

Телефон (факс): (843) 214-20-98, 214-03-76

e-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311519.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Регистрационный № 89416-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регуляторы-измерители технологические малоканальные БАЗИС-РИТМ

Назначение средства измерений

Регуляторы-измерители технологические малоканальные БАЗИС-РИТМ (далее по тексту -БАЗИС-РИТМ) предназначены для измерительного преобразования входных сигналов напряжения и силы постоянного электрического тока, сигналов от термопар (ТП), термопреобразователей сопротивления (ТС) в цифровой код, а также приема и обработки дискретных сигналов.

Описание средства измерений

БАЗИС-РИТМ представляет собой один корпус щитового монтажа. Принцип действия БАЗИС-РИТМ основан на преобразовании измеряемых величин в цифровой код в модуле ввода, передачи кода в процессорный модуль, обработки его в соответствии с пользовательской конфигурацией и выдачи управляющего воздействия посредством модуля вывода.

Общий вид БАЗИС-РИТМ показан на рисунке 1.

Заводской номер БАЗИС-РИТМ указывается в формате числового кода в паспорте и на корпусе. Место расположения заводского номера показано на рисунке 2.

Пломбирование БАЗИС-РИТМ не предусмотрено.

Нанесение знака поверки на БАЗИС-РИТМ не предусмотрено.

Рисунок 2 - Расположение заводского номера на корпусе БАЗИС-РИТМ

Программное обеспечение

Структура программного обеспечения (ПО) БАЗИС-РИТМ включает метрологически незначимую часть (ПО верхнего уровня, пользовательскую конфигурацию) и метрологически значимую часть, которая реализуется в микроконтроллере измерительного модуля и состоит из подпрограмм измерения, обработки и хранения аналоговых сигналов.

Идентификационные данные метрологически значимого ПО БАЗИС-РИТМ приведены в таблице 1.

Конструкция БАЗИС-РИТМ и способ коррекции ПО исключают возможность несанкционированного влияния на ПО и измерительную информацию.

Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики БАЗИС-РИТМ нормированы с учётом ПО.

Таблица 1 - Идентификационные данные метрологически значимого ПО БАЗИС-РИТМ

Наименование ПО	Идентификационное наименование ПО	Номер версии ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентификатора
Подпрограмма измерения аналоговых сигналов	measurement	не ниже 1.00	—	—
Подпрограмма обработки аналоговых сигналов и хранения значений	processing	не ниже 1.00	—	—
Подпрограмма передачи значений	transmission	не ниже 1.00	—	—

Метрологические и технические характеристики

Метрологические характеристики БАЗИС-РИТМ приведены в таблице 2.

Таблица 2 - Метрологические характеристики БАЗИС-РИТМ

Наименование характеристики	Диапазон преобразований аналоговых сигналов	Выходной сигнал	Пределы допускаемой основной приведенной к диапазону измерений погрешности, %
1	2	3	4
Входные сигналы силы постоянного тока, мА	от 0 до 20	16 бит	±0,1
Входные сигналы напряжения постоянного тока, мВ	от 0 до 100
Входные сигналы от термопар (ТП) 1)	L: от -150 до +700 °С (от -7,831 до +57,859 мВ)
	К: от -150 до +1300 °С (от -4,913 до +52,410 мВ)
	N: от -150 до +1300 °С (от -3,336 до +47,513 мВ)
	В: от 500 до 1800 °С (от 1,242 до 13,591 мВ)
	S: от 200 до 1600 °С (от 1,441 до 16,777 мВ)
	R: от 200 до 1600 °С (от 1,469 до 18,849 мВ)
	А-1: от 0 до 2500 °С (от 0 до 33,640 мВ)
	А-2: от 0 до 1800 °С (от 0 до 27,232 мВ)
	А-3: от 0 до 1800 °С (от 0 до 26,773 мВ)
	Е: от -150 до +1000 °С (от -7,279 до +76,373 мВ)
	T: от -150 до +400 °С (от -4,648 до +20,872 мВ)
	J: от -100 до +1200 °С (от -4,633 до +69,533 мВ)

Продолжение таблицы 2

1	2	3	4
Входные сигналы от термопреобразователей сопротивления (ТС) 2)	50П (а = 0,00391 °С-1): от -200 до +850 °С (от 8,62 до 197,58 Ом)	16 бит	±0,1
	Pt50 (а = 0,00385 °С-1), от -200 до +850 °С (от 9,26 до 195,24 Ом)
	100П (а = 0,00391 °С-1): от -200 до +850 °С (от 17,24 до 395,16 Ом)
	Pt100 (а = 0,00385 °С-1), от -200 до +850 °С (от 18,52 до 390,48 Ом)
	Pt500 (а = 0,00385 °С-1), от -200 до +700 °С (от 92,6 до 1726,4 Ом)
	Pt1000 (а = 0,00385 °С-1), от -200 до +200 °С (от 185,2 до 1758,6 Ом)
	50М (а=0,00428 °С-1): от -180 до +200 °С (от 10,27 до 92,8 Ом)
	100М (а=0,00428 °С-1): от -180 до +200 °С (от 20,53 до 185,60 Ом)
	500М (а=0,00428 °С-1): от -180 до +200 °С (от 102,7 до 928 Ом)
	1000М (а=0,00428 °С-1): от -180 до +180 °С (от 205,3 до 1770,4 Ом)
	100Н (а=0,00617 °С-1): от -60 до +180 °С (от 69,45 до 223,21 Ом)
	500Н (а=0,00617 °С-1): от -60 до +180 °С (от 347,3 до 1116,1 Ом)

Продолжение таблицы 2

1	2	3	4
Входные сигналы от термопреобразователей сопротивления (ТС) 2)	1000Н (а=0,00617 °С-1): от -60 до +120 °С (от 694,5 до 1759,5 Ом)	16 бит	±0,1
Примечания: 1. Номинальные статические характеристики (НСХ) ТП по ГОСТ Р 8.585-2001. 2.   Для сигналов от ТП пределы допускаемой погрешности указаны с учетом погрешностей канала компенсации температуры холодного спая, но без учета погрешности компенсационного ТС. 3. НСХ ТС по ГОСТ 6651-2009. 4.   Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые ±10 °С в диапазоне рабочих температур, не превышают пределы допускаемой основной погрешности.

Технические характеристики БАЗИС-РИТМ указаны в таблице 3.

Таблица 3 - Технические характеристики БАЗИС-РИТМ

Наименование характеристики		Значение
Параметры электрического питания	напряжение постоянного тока, В	24±1,2
	напряжение переменного тока, В частота, Гц	220±22 50±1
	потребляемая мощность, не более, В^А	7,5
Рабочие условия эксплуатации	температура окружающего воздуха, °С	от -30 до +50
	относительная влажность окружающего воздуха при температуре +30 °С и более низких температурах (без конденсации), %	до 75
	атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность БАЗИС-РИТМ

Наименование	Обозначение	Количество, шт
Регулятор-измеритель технологический малоканальный*	БАЗИС-РИТМ*	1
Комплект монтажных и запасных частей	—	1
Руководство по эксплуатации на электронном носителе	5ДА2.407.018 РЭ	1
Паспорт	5ДА2.407.018 ПС	1
Комплект прикладного ПО на электронном носителе	—	1
Примечание : * — Состав и обозначение определяется спецификацией заказа.

Сведения о методиках (методах) измерений

приведены в документе руководство по эксплуатации 5ДА2.407.018 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;

ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования»;

ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ТУ 4210-018-35846590-13 (5ДА2.407.018 ТУ) Регулятор-измеритель технологический малоканальный БАЗИС-РИТМ. Технические условия.

Правообладатель

Акционерное общество «Экоресурс» (АО «Экоресурс») ИНН 3663000931

Юридический адрес: 394026, г. Воронеж, пр-кт Труда, д. 111

Телефон: (473) 233-46-23

Web-сайт: www.ecoresurs.ru

E-mail: ecores@ecoresurs.ru

Изготовитель

Акционерное общество «Экоресурс» (АО «Экоресурс») ИНН 3663000931

Адрес: 394026, г. Воронеж, пр-кт Труда, д. 111

Телефон: (473) 233-46-23

Web-сайт: www.ecoresurs.ru

E-mail: ecores@ecoresurs.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89417-23                                           Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Каналы измерительные программно-аппаратных комплексов ЭМИКОН

Назначение средства измерений

Каналы измерительные программно-аппаратных комплексов ЭМИКОН (далее ИК ПАК ЭМИКОН) предназначены для преобразования стандартных выходных сигналов от первичных измерительных преобразователей (ПИП) в виде силы и напряжения постоянного тока, термоэлектродвижущей силы (ТЭДС) от термопар, сопротивления постоянному току от термопреобразователей сопротивления (ТС) с отображением результатов в единицах технологических параметров на мониторах рабочих станций оператора, а также для воспроизведения аналоговых сигналов силы постоянного тока.

Описание средства измерений

Принцип действия ИК ПАК ЭМИКОН заключается в аналого-цифровом преобразовании входных сигналов, выполняемом модулями ввода программируемых промышленных контроллеров связи с объектом, в цифровые коды, которые затем поступают в центральный контроллер и визуализируются в единицах контролируемых технологических параметров на мониторе автоматизированного рабочего места оператора (АРМ). За счет цифро-аналогового преобразования, осуществляемого модулями вывода серий DCS- 2000 и МКСО обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного электрического тока. Модули информационного обмена обеспечивают передачу информации по стандартным промышленным протоколам без искажений.

ИК ПАК ЭМИКОН конструктивно являются проектно-компонуемыми изделиями. В их состав, в зависимости от проекта, входят модули ввода / вывода аналоговых сигналов серии DCS-2000 (регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений (рег. №) 21926-15 и 52079-12) и серии МКСО (рег. № 71586-18), модули центрального контроллера (ЦПУ и интерфейсные модули серии DCS-2000 исполнения М3) и АРМ для визуализации результатов преобразования и задания уровней воспроизводимых ИК сигналов.

В зависимости от проекта в состав ИК ПАК ЭМИКОН с модулями ввода аналоговых сигналов серии DCS-2000 могут использоваться промежуточные преобразователи (ПП) утвержденного типа для реализации гальванической развязки, искробезопасности, нормирующие преобразователи. При построении ИК ПАК ЭМИКОН на базе измерительных модулей серии МКСО применение промежуточных преобразователей не требуется.

ИК ПАК ЭМИКОН могут входить в состав автоматизированных систем управления технологическими процессами (АСУ ТП), систем автоматического пожаротушения, систем телемеханики и др.

В зависимости от состава основных измерительных компонентов ИК ПАК ЭМИКОН по функциональному назначению подразделяют на шесть групп:

• 1) ИК вида 1 - измерение сигналов от датчиков в виде силы постоянного тока;

• 2) ИК вида 2 - измерение сигналов от датчиков в виде напряжения постоянного электрического тока;

• 3) ИК вида 3 - измерение сигналов от ТС с отображением в температурном эквиваленте;

• 4) ИК вида 4 - измерение сигналов от ТС с 1П1 «сопротивление ТС - сила тока», модулем измерения постоянного тока и отображением в температурном эквиваленте;

• 5) ИК вида 5 - измерение выходных сигналов от термопар в виде ТЭДС и отображением в температурном эквиваленте;

• 6) ИК вида 6 - воспроизведение силы постоянного электрического тока.

Все компоненты ИК 1АК ЭМИКОН монтируются в электротехнических шкафах.

Общий вид ИК 1АК ЭМИКОН с указанием места расположения встроенного механического замка и места нанесения заводского номера представлен на рисунке 1.

Табличка в левом верхнем углу лицевой панели шкафа (см. рис.1) содержит логотип предприятия-изготовителя и заводской номер в виде буквенно-цифрового кода. Информация на табличку наносится любым технологическим способом, обеспечивающим четкое изображение и сохраняемость в течение установленного срока службы.

1ломбирование шкафов ИК 1АК «ЭМИКОН» от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на ИК 1АК ЭМИКОН не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) выполняет логические и вычислительные операции по реализации сбора, обработки, хранения, управления, передачи и представления данных.

ПО ПАК ЭМИКОН включает: встроенное ПО модулей ввода-вывода измерительных серии МКСО и DCS -2000 (далее - ВПО модулей), прикладное ПО центрального контроллера, включающее в себя программный модуль OIP (ПО среднего уровня), ПО верхнего уровня, устанавливаемое на персональный компьютер в качестве системы отображения (визуализации) на АРМ оператора - SCADA-пакет производства различных разработчиков: iFIX (фирма «Intellution», США), Сириус-ИС (НПП «Вира Реалтайм», Россия), SCAD CC (АО «СКАДтех», Россия) и др.

К метрологически значимому ПО относятся ВПО модулей аналогового ввода-вывода и программный модуль OIP в составе прикладного ПО центрального контроллера.

Пересчет выходных сигналов (кодов АЦП) модулей измерения сигналов электрического сопротивления в значения температуры, передаваемые в ПО РС АРМ, выполняется в программном модуле OIP с учетом номинальных статических характеристик первичных измерительных преобразователей.

Преобразование сигналов термоэлектродвижущей силы (ТЭДС) от термопар в значения температуры выполняется встроенным ПО модуля AI-35A.

Остальные структуры ПО ПАК ЭМИКОН не являются метрологически значимыми.

ВПО модулей DCS-2000 и МКСО устанавливается в энергонезависимую память модулей в производственном цикле на предприятии-изготовителе и в процессе эксплуатации изменению не подлежит. Метрологические характеристики модулей нормированы с учетом влияния программного обеспечения. Текущие значения идентификационных данных ВПО конкретного экземпляра модуля определяются при выпуске, занесены в паспорт модуля и подтверждаются в процессе первичной и периодической поверки.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО ИК ПАК ЭМИКОН

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ВПО модуля Ai001	ВПО модуля Ai004	ВПО модуля Ai005	ВПО модуля Ai006	ВПО модуля Ai008	ВПО модуля Ai107	ВПО модуля Ai901	ВПО модуля Ai904	ВПО модуля AI-11	ВПО модуля AI-12	ВПО модуля AI-19	ВПО модуля AI- 31A	ВПО модуля AI-32A	ВПО модуля AI-33A	ВПО модуля AI-35A	ВПО модуля AI-36A	ВПО модуля AIO- 31A	ВПО модуля AO- 31A	ВПО модуля AO-11-01	ВПО модуля Ao001	ВПО модуля Ao002	CU ни О
Номер версии (идентификацон-ный номер ПО), не ниже	1.22.0	1.22.0	1.22.0	1.22.0	1.22.0	1.15.7	1.15.7	1.22.0	11.41	12.101	19.30	31.44	32.46	33.21	35.04	36.02	31.42	31.40	7.10	1.23.0	1.23.0	4.0.0.6

Для защиты от несанкционированного доступа к ПО ИК ПАК ЭМИКОН предусмотрен многоступенчатый физический контроль доступа:

- запираемые шкафы, доступ к которым требует авторизации в соответствии со спецификой объекта, на котором устанавливается комплекс,

- программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе).

Уровень защиты программного обеспечения от несанкционированных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики измерительных каналов ПАК ЭМИКОН приведены в таблицах 2 - 4, технические - в таблице 5.

Таблица 2 - Метрологические характеристики ИК ПАК ЭМИКОН видов 1, 2, 6

Наименование ИК 1АК ЭМИКОН	Наименование модуля	Диапазон измерений	Пределы основной допускаемой приведенной погрешности модуля У0м, %	Границы интервала основной приведенной погрешности ИК (с Р=0,95) у0ИК,%
Каналы измерения сигналов постоянного тока (ИК вида 1)	с AI-12-00.XX по AI-12-04.xx, с AI-12-20.xx по AI-12-24.xx	от 4 до 20 мА	±0,3	±0,35*)
	с AI-12-10.00 по AI-12-14.00, с AI-12-10.01 по AI-12-14.01	от 4 до 20 мА	±0,2	±0,25*)
	AI-32A	от 0 до 20 мА	± 0,1	±0,16*}
	AIO-31A (входн. каналы)	от 0 до 20 мА	±0,075	±0,14*)
	Ai001	от 0 до 20 мА	±0,05	**)
	Ai005		±1,6
	Ai006		±0,05
	Ai107		±0,05
	Ai901		±0,05
Каналы измерения напряжения постоянного тока (ИК вида 2)	AI-12-30.00, AI-12-30.01	от 0 до 10 В	±0,2	±0,25*)
	AI-33A	от 0 до 10 В	±0,2	±0,25*)
	Ai008	от 0 до 10 В	±0,1	**)
Каналы вывода сигнала постоянного тока ( ИК вида 6)	AO-31A -01, AIO-31A (вых. каналы)	от 0 до 20 мА	±0,1	**)
	AO-31A, AO-11		±0,15
	Ao001		±0,075
	Ao002		±0,1

Примечания:

*) границы интервала основной допускаемой приведенной погрешности измерительных каналов на базе модулей серии DCS -2000, включающие ПП утвержденного типа с пределами основной допускаемой основной погрешности уопп = ±0,1%;

**) для ИК с модулями МКСО и ИК вида 6 1И1 не используются.

Таблица 3 - Метрологические характеристики ИК ПАК ЭМИКОН сигналов от ТС (ИК вида 3)

Наименование ИК ПАК ЭМИКОН	Наименование модуля	Диапазон измерений ИК, Ом	Диапазон измерений (с НСХ) ИК в температурном эквиваленте, °C	Иределы основной допускаемой абсолютной погрешности ИК в температурном эквиваленте Доик, °C
Каналы измерения выходных сигналов от термопреобразователей сопротивления (ИК вида 3)	AI-19	от 80 до 180	от -50 до +200 (Pt100)	±0,5
	AI-11			±0,75
	AI-31A-01			±0,5
	AI-31A-03			±0,25
	AI-36A-01			±0,5
	AI-36A-03			±0,25
	AI-31A	от 40 до 90	от -45 до +185 (50М)	±0,46
	AI-31-02			±0,23
	AI-36A			±0,46
	AI-36A-02			±0,23
	Ai004, Ai904	от 40 до 90	от -45 до +185 (50М)	±0,23
		от 80 до 180	от -50 до +200 (Pt100)	±0,25
	Ai004-02, Ai904-02	от 25 до 93	от -114 до +200 (50М )	±0,31
Примечание - ИИ не применяется

Таблица 4 - Метрологические характеристики ИК ПАК ЭМИКОН сигналов от термопреобразователей сопротивления с ПП «сопротивление-ток» и модулем измерения постоянного тока (ИК вида 4)

Наименование ИК ИАК ЭМИКОН	Диапазон измерений ИК в температур-ном эквиваленте, °C (НСХ)	Пределы основной допускаемой абсолютной погрешности ПП в температурном эквиваленте Допп, °C	Наименование модуля в составе ИК	Диапазон измерений модуля	Границы интервала допускаемой абсолютной погрешности ИК с ПП (P=0,95) в температурном эквиваленте Дик, °С
1	2	3	4	5	6
Каналы измерения выходных сигналов от термопреобразователей сопротивления с ИИ «сопротивление-ток» и модулем измерения постоянного тока	от 0 до 100 (100И)	±0,15	AI-12 (с AI-12-00.xx по AI-12-04.xx, с AI-12-20.xx по AI-12-24.xx	от 4 до 20 мА	±0,37 *)
			AI-12 ( с AI-12-10.00 по AI-12-14.00, с AI-12-10.01 по AI-12-14.01)		±0,28 *)

Продолжение таблицы 4

1	2	3	4	5	6
Каналы измерения выходных сигналов от тер-мопреобразова-телей сопротивления с ПП «сопротивление-ток» и модулем измерения постоянного тока	от 0 до 100 (100П)	±0,15	AI-32A, AIO-31A (вх.)	от 0 до 20 мА	±0,2*)
	от -50 до +150 (Pt100)	±0,2	AI-12 (с AI-12-00.xx по AI-12-04.xx, с AI-12-20.xx по AI-12- 24.xx)	от 4 до 20 мА	±0,28*)
			AI-12 (с AI-12- 10.00 по AI-12-14.00, с AI-12-10.01 по AI-12-14.01)		±0,25*)
			AI-32A, AIO-31A (вх.)	от 0 до 20 мА	±0,23*)

Примечание - *) границы интервала основной допускаемой приведенной погрешности измерительных каналов на базе модулей серии DCS -2000, включающие ПП утвержденного типа с пределами основной допускаемой основной погрешности не хуже уоПП = ±0,1% и 0,15% в соответствующих температурных диапазонах.

Таблица 5 - Метрологические характеристики ИК ПАК ЭМИКОН сигналов термопар (ИК вида 5)

Наименование ИК ПАК ЭМИКОН	Наименование модуля	Диапазон измерений	Пределы основной допускаемой абсолютной погрешности ИК в температурном эквиваленте Доик,
Каналы измерения сигналов от термопар ( ИК вида 5)	AI-35A	Сигналы термопар по ГОСТ Р 8.585-2001 в диапазонах: от 0 до +1034 °C (тип J) от 0 до +724 °C (тип L) от 0 до +787 °C (тип E) от 0 до +1372 °C (тип K) от 0 до +1300 °C (тип N)	±2,1 ±1,8 ±1,8 ±2,5 ±2,7
Примечание - в Доик включена погрешность внутреннего канала компенсации температуры холодного спая термопар.

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение для ИК ПАК ЭМИКОН
	с модулями МКСО	с модулями DCS-2000
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, - атмосферное давление, кПа	от +21 до +25 не более 85 от 84 до 107	от +15 до +35 не более 80 от 84 до 107

Продолжение таблицы 6

Наименование характеристики	Значение для ИК ПАК ЭМИКОН
	с модулями МКСО	с модулями DCS-2000
Рабочие условия применения: - температура окружающей среды, °С для ИК ПАК с модулями AI-032A-02, AI-032A-03 относительная влажность при температуре 25 °С, % атмосферное давление, кПа	от -25 до + 60 85 от 84 до 107	от -25 до + 60 от 0 до +60 80 от 84 до 107
Параметры электрического питания: - напряжение постоянного тока, В для модулей AI-10-xx.xx, AI-11-xx.xx, с AI-12-00.xx по AI-12-30.xx, AO-11-xx, AI-19-xx.01 для модулей с AI-12-32.00 по AI-12-35.00	от 19 до 27	от 18 до 36 25±2 % 24±10 %

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы руководства по эксплуатации и формуляров на шкафы ИК ПАК ЭМИКОН.

Комплектность средств измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Каналы измерительные ПАК ЭМИКОН (состав определяется проектом)	Децимальный номер проекта	1 комплект
Комплект ЗИП	-	1 комплект
CD с программным обеспечением	-	1
Руководство по эксплуатации	АЛГВ.420609.050 РЭ	1
Паспорта (формуляры) на шкафы с ИК	АЛГВ.42148х.хххПС 1} ЯКДГ.42435х. хххПС2) АВБШ.42145х. ххх.хПС3) АВПЮ.42124х.хххПС4) СТВМ50.421457. ххх. хххПС5)	1 комплект
Примечания: 1) Паспорта на шкафы с ИК ПАК ЭМИКОН изготовителя АО «ЭМИКОН»; 2) Паспорта на шкафы с ИК ПАК ЭМИКОН изготовителя АО«НПО «Спецэлектромеханика»; 3) Паспорта на шкафы с ИК ПАК ЭМИКОН изготовителя ООО «НПП «Авиатрон»; 4) Паспорта на шкафы с ИК ПАК ЭМИКОН изготовителя НПФ «ЭКСИТОН автоматика»; 5) Паспорта на шкафы с ИК ПАК ЭМИКОН изготовителя АО «СКАДтех»; 6) Обозначение «х» принимает значения от 0 до 9 в зависимости от заказа.

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений изложены в разделе 1 руководства по эксплуатации АЛГВ.420609.050 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 «Метрологическое обеспечение измерительных систем. Основные положения»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10^-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;

АЛГВ.420609.050 ТУ «Каналы измерительные программно-аппаратных комплексов ЭМИКОН. Технические условия».

Правообладатель

Акционерное общество «ЭМИКОН» (АО «ЭМИКОН») ИНН 77260300

Юридический адрес:107207, г. Москва, Щелковское ш., д. 77

Телефон (факс): +7 (499) 707-16-45

Е-mail: emicon@emicon.ru

Web-сайт: www.emicon.ru

Изготовители

Акционерное общество «ЭМИКОН» (АО «ЭМИКОН») ИНН 77260300

Юридический адрес:107207, г. Москва, Щелковское ш., д. 77

Адрес места осуществления деятельности: 141092, Московская обл., г.о. Королев, мкр. Юбилейный, ул. Тихонравова, д. 29

Телефон (факс): +7(499)707-16-45

Е-mail: emicon@emicon.ru

Web-сайт: www.emicon.ru

Общество с ограниченной ответственностью «НПП «Авиатрон» (ООО «НПП «Авиатрон»)

ИНН 0278101474 Юридический адрес: 450071, Республика Башкортостан, г. Уфа, ул. 50 лет СССР, д. 42 к. 3

Адрес места осуществления деятельности: 450056, Республика Башкортостан, г. Уфа, ул. Мокроусовская, д. 2/18, помещ. 2

Телефон(факс): +7(347)216-38-26

Е-mail: mail@aviatron-ufa.ru

Web-сайт: www.aviatron-ufa.ru

Акционерное общество «НПО «Спецэлектромеханика»

(АО «НПО «Спецэлектромеханика»)

ИНН 7707520977

Адрес: 241028, г. Брянск, ул. Карачижская, д. 79

Телефон (факс): +7(495)783-29-80, +7(495)783-29-81

Е-mail: sem-bf@semgroup.ru

Web-сайт: www.semgroup.ru

Акционерное общество «СКАДтех» (АО «СКАДтех»)

ИНН 7722798039

Юридический адрес: 129110, г. Москва, Олимпийский пр-кт, д. 16, стр. 5

Адрес места осуществления деятельности: 603073, г. Нижний Новгород, ул. Композиторская, д. 20А

Телефон: +7(495) 646 85-38

Е-mail: info@scad.ru

Web-сайт: www.skadtech.ru

Общество с ограниченной ответственностью Научно-производственная фирма «Экситон - автоматика» (ООО НПФ «Экситон - автоматика»)

ИНН 0278085342

Адрес: 450037, Республика Башкортостан, г. Уфа, ул. Комсомольская, д. 98

Телефон (факс): +7(347)226-96-36, +7(347)226-96-39

Е-mail: ea@eksiton.ru

Web-сайт: www.eksiton.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Регистрационный № 89418-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры манометрические показывающие сигнализирующие TR

Назначение средства измерений

Термометры манометрические показывающие сигнализирующие TR (далее -термометры) предназначены для измерений температуры масла и обмотки трансформаторов, а также для сигнализации превышения пороговых значений температуры.

Описание средства измерений

Принцип работы термометров, предназначенных для измерений температуры масла, основан на зависимости между температурой и давлением термометрического вещества, находящегося в герметично замкнутой манометрической термосистеме, состоящей из датчика (зонда), дистанционного капилляра (кроме модификаций с обозначением М3) и сильфонов. Под воздействием температуры изменяется давление внутри манометрической системы, происходит механическое воздействие на подвижный элемент, связанный со стрелкой отчетного устройства.

Принцип действия термометров, предназначенных для измерений температуры обмотки трансформаторов, основан на зависимости изменения температуры от значения силы тока во вторичной обмотке трансформатора тока. Датчик учитывает величину тока, проходящего в обмотке. Ток вторичной обмотки через клеммы разделяется на цепь, проходящую через реостат в корпусе термометра, и цепь, проходящую через нагревающий элемент в корпусе термометра. Нагревающий элемент моделирует нагревание обмотки трансформатора тока и позволяет установить зависимость изменения температуры масла от температуры обмотки.

Термометры оснащены преобразователем положения стрелки в аналоговый выходной сигнал электрического сопротивления постоянному току типа Pt100.

Конструктивно термометры состоят из корпуса, выполненного из алюминия с покрытием, устойчивого к внешним воздействиям, в котором размещен циферблат, закрытый стеклом, с красным указателем максимального значения температуры, капилляра из нержавеющей стали и датчика из нержавеющей стали.

Термометры выпускаются в модификациях TR-215-ITO, TR-215-ITE, TR-150-ITO и TR-150-ITE, отличающихся корпусом и метрологическими характеристиками. Внутри корпуса термометров (под съемной крышкой с защитным стеклом) размещены микропереключатели для настройки сигнализирующих контактов.

Структура условного обозначения модификаций термометров:

	1	2	3
TR	-ххх	-ХХХ	-МХХ

где:

• 1 - конструктивное исполнение, выбирается из ряда: 150; 215;

• 2 - назначение:

ITO - для измерения температуры масла в трансформаторе; ITE - для измерения температуры обмотки трансформатора;

• 3 - тип резьбового соединения (только для модификации TR-150-ITO):

M3 - без капилляра;

M3/4 - с капилляром.

П р и м е ч а н и е - Тип резьбового соединения не указывается на термометре.

Заводской номер наносится на циферблат любым технологическим способом в виде цифрового кода.

Общий вид термометров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-4. Нанесение знака поверки на термометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) термометров не предусмотрено.

Место нанесения заводского номера

Место нанесения знака утверждения

Рисунок 1 - Общий вид термометров модификации TR-215-ITO с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Место нанесения заводского номера

Место нанесения знака утверждения

Рисунок 2 - Общий вид термометров модификации TR-215-ITE с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °C, для модификации 1): - TR-215-ITO - TR-215-ITE - TR-150-ITO - TR-150-ITE	от -20 до +110 от +20 до +120 от -40 до +140 от 0 до +150
Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры для модификации TR-215-ITO и TR-215-ITE, %	±3
Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры для модификации TR-150-ITO, %: - в диапазоне св. +5 до +95 °C включ. - в диапазоне от -40 до +5 °C включ. и св. +95 до +140 °C включ.	±2 ±3
Пределы допускаемой приведенной к диапазону измерений погрешности измерений температуры для модификации TR-150-ITE, %: - в диапазоне св. +37,5 до +112,5 °C включ. - в диапазоне от 0 до +37,5 °C включ. и св. +112,5 до +150 °C включ.	±2 ±3
Диапазон установки температуры срабатывания сигнализирующих контактов, °C	соответствует диапазону измерений температуры
Пределы допускаемой абсолютной погрешности срабатывания сигнализирующих контактов, °C	±4
Диапазон преобразований температуры в выходной аналоговый сигнал электрического сопротивления постоянному току по ГОСТ 6651-2009 для номинальной статической характеристики с температурным коэффициентом а = 0,00385 °С-1 (для модификации TR-215-ITO, TR-215-ГГЕ), Ом: - для диапазона измерений температуры от -20 до +110 °C - для диапазона измерений температуры от +20 до +120 °C	от 92,16 до 142,29 от 107,79 до 146,07
Диапазон преобразований температуры в выходной аналоговый сигнал электрического сопротивления постоянному току по ГОСТ 6651-2009 для номинальной статической характеристики с температурным коэффициентом а = 0,00385 °С-1 (для модификации TR-150-ITO, TR-150-ITE), Ом: - для диапазона измерений температуры от 0 до +150 °C - для диапазона измерений температуры от -40 до +140 °C	от 100,00 до 157,33 от 84,27 до 153,58
Пределы допускаемой относительной погрешности преобразований температуры в выходной аналоговый сигнал электрического сопротивления постоянному току ГОСТ 6651-2009 для номинальной статической характеристики с температурным коэффициентом а = 0,00385 °С-1, %	±2
|( Приведены максимальные значения диапазонов измерений температуры. Термометры могут выпускаться с любыми значениями диапазона измерений температуры внутри максимального диапазона измерений.

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний температуры, °C, для модификации: - TR-215-ITO	от -40 до +140
- TR-215-ITE	от 0 до +150
Габаритные размеры корпуса, мм, не более: - для модификаций TR-215-ITO, TR-215-ITE (длинахширинахвысота)	190x82x312
- для модификаций TR-150-ITO, TR 150-ITE (диаметрхширина)	150x100
Габаритные размеры датчика, мм, не более: - для модификаций TR-215-ITO, TR-215-ITE (диаметрхдлина)	14x152
- для модификаций TR-150-ITO, TR 150-ITE (диаметрхдлина)	18,5x166
Масса, кг, не более: - для модификаций TR-215-ITO, TR-215-ITE	8
- для модификаций TR-150-ITO, TR 150-ITE	7
Рабочие условия измерений: - температура окружающей среды, °С	от -40 до +40
- относительная влажность, %	от 20 до 98
Средняя наработка до отказа, ч	270000
Средний срок службы, лет	30

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус термометра любым технологическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Термометр манометрический показывающий сигнализирующий TR	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Устройство и принцип работы, метод измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 16920-93 «Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний»;

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

«Термометры манометрические показывающие сигнализирующие TR. Стандарт предприятия».

Правообладатель

FABRICA de MANOMETROS record LTDA, Бразилия

Адрес: Rua Orfanato, 1387 - Vila Prudente, Sao Paulo - SP, 03131-010, Brasil

Изготовители

FABRICA DE MANOMETROS RECORD LTDA, Бразилия

Адрес: Rua Orfanato, 1387 - Vila Prudente, Sao Paulo - SP, 03131-010, Brasil

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (комната 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Лист № 1 Регистрационный № 89419-23                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дифрактометры рентгеновские EMMA

Назначение средства измерений

Дифрактометры рентгеновские EMMA (далее - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенодифракционного и рентгеноструктурного анализа материалов.

Описание средства измерений

Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга. Дифрактометры построены по оптической схеме, в которой проба исследуемого вещества находится в центре рентгеновского гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллографических атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей рентгеновского гониометра с требуемыми угловыми скоростями.

Конструктивно дифрактометры представляют собой модульные настольные приборы, состоящие из: высоковольтного источника питания рентгеновской трубки, блока управления, сбора и обмена данными, блока управления приводом, измерительного блока, включающего в себя: рентгеновский гониометр (инициализация конфигурации 9/9 или инициализация конфигурации 9/29), рентгеновскую трубку с анодами из различных материалов, определяемых конфигурацией (медь, кобальт, хром, железо), блок детектирования с пропорциональным ксеноновым детектором или твердотельным детектором, предметный столик.

Пломбирование дифрактометров не предусмотрено. Конструкция дифрактометров обеспечивает ограничение доступа к частям дифрактометров, несущим первичную измерительную информацию, и местам настройки (регулировки).

Корпус дифрактометров изготовлен из металлических сплавов, пластика и окрашен в цвета в соответствии с технической документацией производителя.

Каждый экземпляр дифрактометра имеет серийный номер, расположенный на табличке на задней стороне дифрактометра. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом.

Нанесение знака поверки на дифрактометры не предусмотрено.

Общий вид дифрактометров и место нанесения серийного номера представлены на рисунках 1 и 2.

Программное обеспечение

Дифрактометры оснащены программным обеспечением (далее - ПО) Visual XRD, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, и программным обеспечением XRD TRACES, позволяющим обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть. ПО может устанавливается на персональный компьютер.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Конструкция дифрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО дифрактометров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Visual XRD	XRD TRACES
Номер версии (идентификационный номер) ПО	не ниже 1.036	не ниже 6.7.27
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений углов дифракции 29, °	от 0 до 160
Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов 29, °	±0,05

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Максимальная угловая скорость сканирования углов 29, °/мин	100
Минимальный шаг сканирования, °	0,002
Габаритные размеры, мм, не более: - длина	750
- ширина	1830
- высота	1100
Масса, кг, не более	225
Условия эксплуатации: - температура окружающей среды, °С	от +18 до +32
- относительная влажность, %, не более	80
- напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Дифрактометр рентгеновский	EMMA	1 шт.
Персональный компьютер	—	1 шт.
Программное обеспечение	Visual XRD	1 шт.
Программное обеспечение	XRD TRACES	1 шт.
Комплект аксессуаров (приспособления для настройки и калибровки, держатели, кюветы)	—	1 шт.
Чиллер*	—	1 шт.
Тумба на колесах (для установки дифрактометра)*	—	1 шт.
Источник бесперебойного питания*	—	1 шт.
Руководство по эксплуатации	—	1 экз.

Наименование	Обозначение	Количество
Руководство пользователя на программное обеспечение Visual XRD	-	1 экз.
Руководство пользователя на программное обеспечение XRD TRACES	-	1 экз.
Методика поверки	-	1 экз.
*по заказу

Сведения о методиках (методах) измерений

приведены в документе «Дифрактометры рентгеновские EMMA. Руководство пользователя» (Введение «О рентгеновской дифракции»).

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация фирмы «GBC Scientific Equipment Pty Ltd.», Австралия.

Правообладатель

Фирма «GBC Scientific Equipment Pty Ltd.», Австралия

Адрес: 2-4 Lakewood Boulevard, Braeside Victoria, 3195, Australia

Изготовитель

Фирма «GBC Scientific Equipment Pty Ltd.», Австралия

Адрес: 2-4 Lakewood Boulevard, Braeside Victoria, 3195, Australia

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Регистрационный № 89420-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы акустические ИД AKASCAN

Назначение средства измерений

Дефектоскопы акустические ИД AKASCAN (далее - дефектоскопы) предназначены для обнаружения локальных расслоений и нарушения сплошности в многослойных клеевых конструкциях, изделиях из композиционных материалов и сотовых конструкциях.

Описание средства измерений

В основе работы дефектоскопов лежит акустический импедансный метод неразрушающего контроля, при котором с помощью излучающего пьезоэлемента в изделии ударно возбуждаются упругие колебания, которые принимаются приемным пьезоэлементом и по параметрам сигнала с приемного пьезоэлемента судят о наличии дефекта в изделии.

Принятый акустический сигнал с преобразователя усиливается, после чего через аттенюатор поступает в вычислительный блок и выводится на цветной ЖК дисплей дефектоскопа. Экран дефектоскопа отображает величину, пропорциональную действующему значению амплитуд спектральных составляющих сигнала в заданной полосе частот.

Конструктивно дефектоскопы состоят из электронного блока и связанного с ним кабелем преобразователя.

Дефектоскопы выпускаются в модификации ИД-91М.

Внешний вид дефектоскопов представлен на рисунке 1. Цвет корпуса электронного блока и вид клавиш клавиатуры, в зависимости от требований заказчика, может отличаться от представленного на рисунке 1.

Пломбирование дефектоскопов не предусмотрено.

Заводской номер в числовом формате, наименование дефектоскопа нанесены на маркировочную табличку, которая расположена на задней панели электронного блока дефектоскопа методом шелкографии. Общий вид таблички приведен на рисунке 1. На лицевой панели - условное дизайнерское обозначение типа дефектоскопов. Место нанесения заводского номера приведено на рисунке 2.

Нанесение знака поверки на дефектоскопы не предусмотрено.

дефектоскоп акустический ИД AKASCAN

Мод. ИД-91М

Рисунок 1 - Общий вид маркировочной таблички

Рисунок 2 - Общий вид дефектоскопов акустических ИД AKASCAN модификации ИД-91М

Программное обеспечение

В дефектоскопах установлено программное обеспечение, которое выполняет функции управления, сбора и обработки данных и визуализации результатов измерений.

Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения дефектоскопов соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	AKASCAN
Номер версии (идентификационный номер) ПО	3.0 и выше

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Нижний предел измерений площади искусственных дефектов при импедансном контроле, мм х мм	12 х 12
Пределы допускаемой относительной погрешности измерений площади искусственных дефектов, %, не более	±30

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот приемника по уровню - 6 дБ, кГц	от 0,5 до 300,0*
Амплитуда импульса возбуждения, В	от 5 до 300**
Отклонение амплитуды импульса возбуждения, %	±5
Электропитание от встроенных аккумуляторов напряжением, В	от 3,5 до 4,5
Габаритные размеры дефектоскопа, мм, не более -длина -ширина -высота	45 85 165
Масса дефектоскопа, кг, не более	1
Диапазон рабочих температур, °С	от -30 до +50***
* Частотный диапазон может быть ограничен, определяется при заказе, указан в руководстве по эксплуатации конкретного экземпляра и не может быть изменен пользователем в процессе эксплуатации ** Верхнее значение амплитуды импульса возбуждения может быть увеличено до 600 В, действительное значение указывается руководстве по эксплуатации конкретного экземпляра и не может быть изменено пользователем в процессе эксплуатации. *** Диапазон может быть ограничен, определяется при заказе, указан в руководстве по эксплуатации конкретного экземпляра и не может быть изменен пользователем в процессе эксплуатации.

Знак утверждения типа

наносится на переднюю панель электронного блока дефектоскопа и на маркировочную табличку на задней панели электронного блока методом шелкографии или фотохимическим методом и на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Блок электронный	ИД	1 шт.
Преобразователь серии СП	-	1 шт.*
Преобразователь серии РСП	-	1 шт.*
Преобразователь акустический	-	1 шт.*
Источник питания сетевой 220В	-	1 шт.
Стандартный образец	СО	1 шт.
Кабель для подключения к ПК	-	1 шт.**
Флэш карта с ПО	-	1 шт.**
Руководство по эксплуатации	-	1 экз.
Сумка для переноски	-	1 шт.**
Примечания: * Тип и количество определяются при заказе ** По дополнительному заказу

Сведения о методиках (методах) измерений

раздел 8 «Порядок работы» руководства по эксплуатации

Нормативные документы, устанавливающие требования к средству измерений Дефектоскопы акустические ИД   AKASCAN.   Технические условия.

ТУ 4276-010-92466551-2022;

Локальная поверочная схема для средств измерений параметров дефектов.

Правообладатель

Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан») ИНН 7729683855

Юридический адрес: 107023, г. Москва, ул. Электрозаводская, д. 52, стр. 16, эт. 02, помещ. 17а

Телефон: +7 (495) 532-5643; +7 (495) 514-5643

Web-сайт: aka-scan.ru

E-mail: info@aka-scan.ru

Изготовитель

Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан») ИНН 7729683855

Адрес: 107023, г. Москва, ул. Электрозаводская, д. 52, стр. 16, эт. 02, помещ.17а Телефон: +7 (495) 532-5643; +7 (495) 514-5643

Web-сайт: aka-scan.ru

E-mail: info@aka-scan.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июня 2023 г. № 1310

Регистрационный № 89421-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пластины плоские стеклянные

Назначение средства измерений

Пластины плоские стеклянные (далее по тексту - пластины) предназначены для проверки интерференционным методом притираемости и плоскостности измерительных поверхностей плоскопараллельных концевых мер длины, призматических мер плоского угла, калибров, измерительных приборов и инструментов.

В случае применения пластины в качестве эталона, она может использоваться для поверки и калибровки интерферометров для измерений параметров отклонений от плоскостности оптических поверхностей и аттестации их в качестве эталонов в соответствии с Государственной поверочной схемой для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 15.12.2022 № 3189.

Описание средства измерений

Принцип измерений основан на интерференции, возникающий при наложении рабочей поверхностью пластин на поверяемую поверхность концевых мер длины, калибров, измерительных приборов и инструментов.

Пластины изготавливают из оптического стекла в форме прямых цилиндров с плоскими непараллельными торцевыми поверхностями, из которых одна или обе являются рабочими. Рабочая поверхность обозначена стрелкой на боковой поверхности пластины.

Пластины изготавливают девяти типоразмеров, отличающихся между собой номинальным значением диаметра (таблица 3): ПИ-50, ПИ-60, ПИ-80, ПИ-100, ПИ-120, ПИ-150, ПИ-200, ПИ-250, ПИ-300.

В зависимости от максимального допустимого отклонения от плоскостности каждый типоразмер изготавливается в трех исполнениях (таблицы 1, 2).

Заводской номер в виде буквенно-цифрового или цифрового обозначения на боковую цилиндрическую поверхность пластины в виде наклейки типографским методом.

Рисунок 1 - Общий вид пластин

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики пластин

Типоразмер	Номинальное значение диаметра, мм	Максимальное допустимое отклонение от плоскостности пластин, мкм
		Исполнение 1	Исполнение 2	Исполнение 3
ПИ-50	50,0	0,03	0,09	0,12
ПИ-60	60,0	0,03	0,09	0,12
ПИ-80	80,0	0,03	0,09	0,12
ПИ-100	100,0	0,03	0,09	0,12
ПИ-120	120,0	0,06	0,12	0,18
ПИ-150	150,0	0,12	0,21	0,30
ПИ-200	200,0	0,12	0,21	0,30
ПИ-250	250,0	0,15	0,30	0,40
ПИ-300	300,0	0,15*	0,30*	0,40*
* - нормируется на диаметре 280 мм, соосно номинальному диаметру

Таблица 2 - Метрологические характеристики пластин

Типоразмер	Номинальное значение диаметра, мм	Предел допускаемой абсолютной погрешности воспроизведения отклонения от плоскостности, мкм
		Исполнение 1	Исполнение 2	Исполнение 3
ПИ-50	50,0	0,01	0,16	0,16
ПИ-60	60,0	0,01	0,16	0,16
ПИ-80	80,0	0,01	0,16	0,16
ПИ-100	100,0	0,01	0,16	0,16
ПИ-120	120,0	0,04	0,30	0,30
ПИ-150	150,0	0,30	0,30	0,30
ПИ-200	200,0	0,30	0,30	0,30
ПИ-250	250,0	0,30	0,30	0,30
ПИ-300	300,0	0,30*	0,30*	0,30*
* - нормируется на диаметре 280 мм, соосно номинальному диаметру

Таблица 3 -Технические характеристики пластин

Типоразмер	Номинальное значение диаметра, мм	Допускаемое отклонение от номинального значения диаметра пластины, мм	Номинальное значение толщины пластины, мм	Допускаемое отклонение от номинального значения толщины пластины, мм	Масса, не более, кг
ПИ-50	50,0	±2,0	20,0	±2,0	0,12
ПИ-60	60,0	±2,0	20,0	±2,0	0,17
ПИ-80	80,0	±2,0	25,0	±2,0	0,37
ПИ-100	100,0	±2,0	25,0	±2,0	0,57
ПИ-120	120,0	±2,0	30,0	±2,0	0,98
ПИ-150	150,0	±2,0	30,0	±2,0	1,52
ПИ-200	200,0	±2,0	40,0	±2,0	3,59
ПИ-250	250,0	±2,0	45,0	±2,0	6,28
ПИ-300	300,0	±2,0	45,0	±2,0	9,02

Таблица 4 - Условия эксплуатации пластин

Наименование характеристики	Значение
Температура окружающей среды, °С	от +17 до +23
Относительная влажность воздуха, не более, %	80

Знак утверждения типа

наносится на титульный лист паспорта пластины типографским способом

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Пластина плоская стеклянная	-	1 шт.
Футляр	-	1 шт.
Паспорт	ПИ.00.001.ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Порядок работы» паспорта пластин.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2022 г. № 3189 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей»;

ТУ 26.51.66.140-015-04567838-2020 «Пластины плоские стеклянные. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Южно-Уральский Инструментальный

Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)

ИНН 7449131361

Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещ. 6, оф. 1

Телефон (факс): +7 351 734-96-34

E-mail: fax@kalibr.info

Web-сайт: www.kalibr.info

Изготовитель

Общество с ограниченной ответственностью Южно-Уральский Инструментальный

Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)

ИНН 7449131361

Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещ. 6, оф. 1 Адрес места осуществления деятельности: 454119, г. Челябинск, ул. Нахимова, д. 20П Телефон (факс): +7 351 734-96-34

E-mail: fax@kalibr.info

Web-сайт: www.kalibr.info

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

---
