№2956 от 12.12.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 627740
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 2956 от 12.12.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
12 декабря 2024 г.
2956
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, не на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
измерений,
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2024 г. №
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |

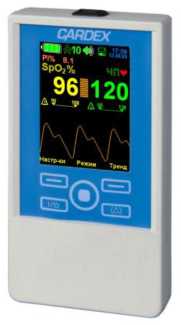

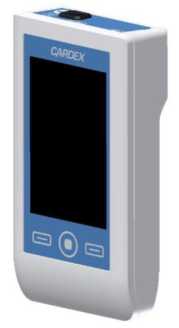

Пульсооксиметры |
ПО-02- «КАРДЕКС» |
20380-10 |
ЯЕКА.941118.00 3 МП |
Общество с ограниченной ответственностью «КАРДЕКС» (ООО «КАРДЕКС»), г. Нижний Новгород |
ФБУ «Нижегородский ЦСМ», г. Нижний Новгород | ||||
|
2. |
Система измерений количества и показателей качества нефтепродуктов ООО «РН - Морской терминал Находка» |
391 |
75105-19 |
МП 0935-9-2019 |
Общество с ограниченной ответственностью «РН-Морской терминал Находка» (ООО «РН-Морской терминал Находка»), Приморский край, г. Находка |
ФБУ «Самарский ЦСМ», г. Самара |
Системы
компьютерные измерительно-регистрирующие
PKTBA-
CRS-M
75435-19
ПФ 5461-4056 МП
Закрытое акционерное
общество Пензенское
ФБУ «Пензенский ЦСМ», г. Пенза
конструкторско-технологическое бюро арматуростроения (ЗАО «ПКТБА»), г. Пенза
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2956
Лист № 1
Всего листов 8
Регистрационный № 75435-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы компьютерные измерительно-регистрирующие PKTBA-CRS-M
Назначение средства измеренийСистемы компьютерные измерительно-регистрирующие PKTBA-CRS-М (далее - системы) предназначены для измерений избыточного давления, расхода испытательной среды, температуры испытательной среды, окружающего воздуха, а также преобразования силы постоянного электрического тока в значения различных физических величин.
Описание средства измеренийСистемы могут применяться как автономно, так и в составе испытательных комплексов при проведении испытаний трубопроводной арматуры по ГОСТ 33257-2015.
В состав систем входят: блок управления (контроллер), компьютер, датчики измерений давления, температуры, датчики измерений расхода воды и воздуха и других физических величин.
Принцип действия систем основан на преобразовании аналоговых и импульсных сигналов, полученных от датчиков, в цифровой вид и дальнейшей обработке на персональном компьютере с соответствующим программным обеспечением.
На основании проведенной обработки, системы формируют протокол испытаний с результатами испытаний, который может выводиться на экран и сохраняться в архиве систем.
Системы имеют возможность управлять процессом испытания посредством подачи управляющих сигналов по дополнительным каналам (выходам), встроенным в блок управления.
Системы включают в себя аналоговые, цифровые и импульсные измерительные каналы (далее - ИК). Максимальное количество ИК в соответствии с таблицей 5. Вывод показаний ИК может осуществляться в относительных единицах в соответствии с таблицей 6. Далее относительные единицы могут переводиться в единицы измерений давления, температуры, влажности, усилия, перемещения и т. д. с помощью программного обеспечения систем.
Системы выпускаются в различных исполнениях и отличаются по комплектации датчиками и по количеству ИК. Подключение датчиков к блоку управления систем может производиться как через разъёмы, так и через клеммную коробку. Размеры и вид блока управления зависят от условий монтажа и количества подключаемых датчиков (в зависимости от заказа) и могут отличаться от представленных на рисунке 1.
Количество подключаемых датчиков через цифровые каналы определяется техническими возможностями применяемого интерфейса. При использовании цифровых каналов, средством измерения является сам датчик. Цифровые каналы передачи данных, которые могут использоваться в системах (в зависимости от заказа): RS-232, RS-485, USB, Wi-Fi. Протокол передачи цифровых данных - Modbus.
Системы комплектуются базовыми датчиками, приведёнными в таблице 1. Нормируемые метрологические характеристики систем приведены только при использовании данных датчиков. Тип базовых датчиков выбирается потребителем при заказе с учётом того, что датчики давления и температуры должны иметь выходной сигнал от 4 до 20 мА. При этом, датчики модельного ряда ПФ 5461-4040 имеют импульсный выходной сигнал.
Таблица 1 - Перечень базовых датчиков
|
Наименование, тип или модификация |
Диапазон измерений и/или класс точности |
Регистрационный номер в Федеральном информационном фонде |
|
1 |
2 |
3 |
|
Преобразователи давления измерительные S-10, S-20 |
Класс точности 0,25 |
38288-13 |
|
Преобразователи давления измерительные IS-3 |
Класс точности 0,25 |
66965-17 |
|
Датчики давления Д,М5007 |
Класс точности 0,25 |
14753-16 |
|
Датчики давления МИДА-15 |
Класс точности не хуже 0,25 |
50730-17 |
|
Термопреобразователи с унифицированным выходным сигналом Метран-270, модификация ТСМУ Метран-274 |
Класс точности 0,25 |
21968-11 |
|
Термометры сопротивления (термопреобразователи сопротивления) ДТС |
от 0 до +100 °С, класс точности 0,25 или 0,5; от 0 до +150 °С, класс точности 0,25 или 0,5; от 0 до +200 °С, класс точности 0,25; от 0 до +250 °С, класс точности 0,25; от -25 до +100 °С, класс точности 0,25 или 0,5; от -25 до +150 °С, класс точности 0,25; от -25 до +200 °С, класс точности 0,25; от -25 до +250 °С, класс точности 0,25; от -50 до +100 °С, класс точности 0,25 или 0,5; от -50 до +150 °С, класс точности 0,25; от -50 до +200 °С, класс точности 0,25 |
28354-10 |
|
Датчик расхода воды |
ПФ 5461-4040-02 |
Датчики изготавливаются ЗАО «ПКТБА» |
|
Датчик расхода воздуха |
ПФ 5461-4040-03 | |
|
Датчик количества капель воды |
ПФ 5461-4040-04 | |
|
Датчик количества пузырьков воздуха |
ПФ 5461-4040-05 |
В зависимости от заказа системы могут комплектоваться и другими типами датчиков. При этом, метрологические характеристики систем не нормируются.
Системы можно встраивать в любой подходящий корпус.
Общий вид систем, места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.

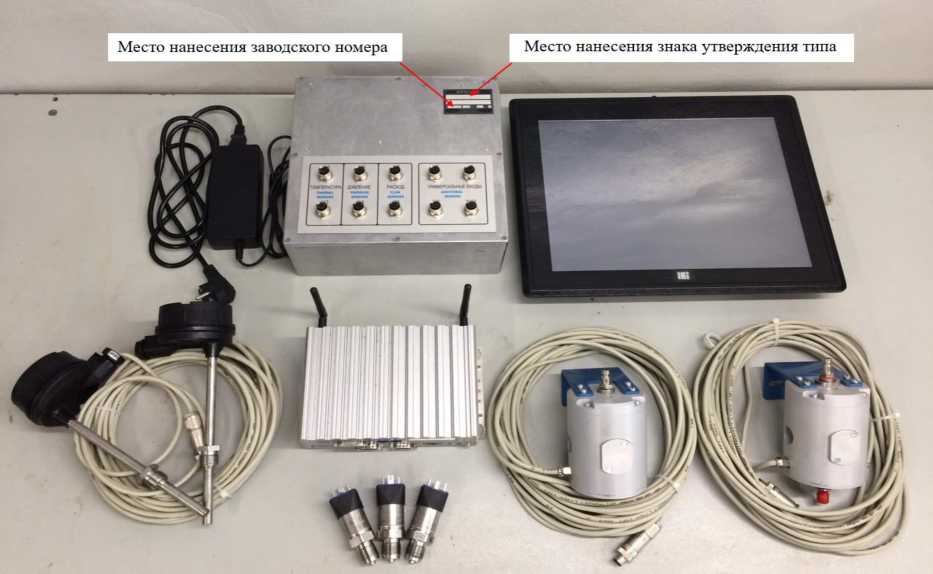

А - исполнение систем с блоком управления с разъёмами
Место нанесения знака утверждения типа

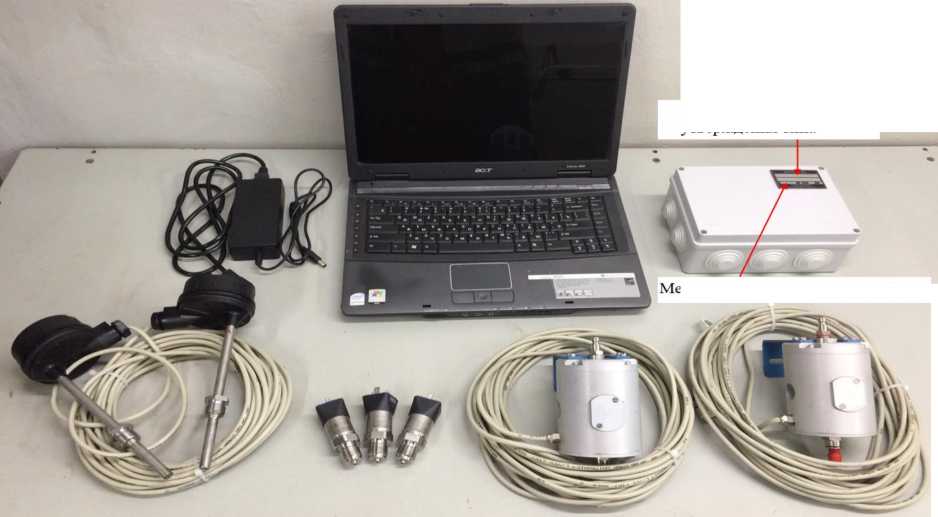

Б - исполнение систем с блоком управления на базе клеммной коробки
Рисунок 1 - Общий вид систем
нанесения заводского номера
Пломбировка систем не предусмотрена.
Нанесение знака поверки непосредственно на системы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом лазерной гравировки.
Программное обеспечениеПоставляемое с системами программное обеспечение (далее - ПО) работает в среде операционной системы Windows (не ниже 7) и предназначено для обработки данных, поступающих с датчиков, и управления процессом испытаний.
ПО осуществляет:
-
- отображение результатов измерений;
-
- настройку режимов работы и параметров обработки данных;
-
- ведение архивных данных, полученных с датчиков;
-
- обработку данных;
-
- вывод полученных результатов на печать;
-
- управление процессом испытания.
ПО систем делится на две группы:
-
- встроенное в блок управления ПО;
-
- ПО верхнего уровня, устанавливаемое непосредственно на компьютер.
Всё встроенное ПО является метрологически значимым. Идентификационные данные встроенного метрологически значимого ПО приведены в таблице 2.
Таблица 2 -
ПО
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Microprogramma |
|
Номер версии (идентификационный номер ПО) |
1.0 |
ПО верхнего уровня выполняет логические и вычислительные операции по реализации сбора, хранения, управления, передачи и предоставления данных. Оно не разделено на метрологически значимую и незначимую части.
Идентификационные данные метрологически значимого ПО верхнего уровня приведены в таблице 3.
Таблица 3 -
икационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
MasterSCADA |
MasterOPS Universal Modbus Server |
NET Framework |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.9 |
не ниже 3.1.3 |
не ниже 4.6.1 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики представлены в таблицах 4-6.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
*Диапазон измерений избыточного давления, МПа |
от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160 |
|
Пределы допускаемой приведённой погрешности измерений избыточного давления, % |
±0,4 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений избыточного давления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, %
|
±0,2 ±0,45 ±0,03 |
|
Диапазон измерений температуры, °С |
от 0 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С
|
± 0,575 °С 0,2 от основной погрешности датчика |
|
**Диапазон измерений расхода (утечки) воды, см3/мин |
от 0 до 12 |
|
**Диапазон измерений расхода (утечки) воздуха, см3/мин |
от 0 до 15 |
|
**Пределы допускаемой приведённой погрешности измерений расхода (утечки), % |
±3 |
|
***Диапазон счёта количества капель воды, капель/мин |
от 0 до 207 |
|
***Диапазон счёта количества пузырьков воздуха, пузырьков/мин |
от 0 до 283 |
|
***Пределы допускаемой абсолютной погрешности счёта капель/пузырьков, капля/пузырёк |
±1 |
|
Диапазон счёта количества электрических импульсов, имп. |
от 0 до 65535 |
|
Пределы допускаемой абсолютной погрешности счёта электрических импульсов, имп. |
±3 на каждые 65535 имп. |
|
Примечания. Для приведённой погрешности нормирующим значением является 16 мА для измерений силы постоянного электрического тока и верхний предел диапазона измерений для избыточного давления и расхода. Системы комплектуются датчиками расхода или датчиками количества из модельного ряда ПФ 5461-4040. * Выбирается из ряда. ** Для датчиков расхода ПФ 5461-4040. *** Для датчиков количества капель/пузырьков ПФ 5461-4040. | |
Таблица 5 - Технические
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов (далее - ИК) силы постоянного электрического тока, шт. |
32 |
|
Импульсные входы (каналы):
|
32 от 0 до 4 от 5 до 30 от 0 до 10000 0,05 |
|
Время установки рабочего режима, мин, не более |
10 |
|
Напряжение питающей сети, В |
от 207 до 253 |
|
Частота, Гц |
50 ± 1 |
|
Потребляемая мощность, В^А, не более |
600 |
|
Нормальные условия:
|
от +21 до +25 от +10 до +30 от +15 до +25 от 40 до 80 от 84 до 106 |
|
Рабочие условия применения:
|
от +5 до +40 85 от 84 до 106 |
|
Габаритные размеры (Ш^Г^В), мм, не более: |
260x260x150 |
|
Масса, кг, не более |
30 |
|
Примечание. Указаны габаритные размеры базового блока управления. В зависимости от конкретного заказа габариты блока управления могут меняться. | |
Таблица 6 - Функция программного обеспечения по переводу показаний из относительных единиц в значения физических величин для ИК силы постоянного электрического тока.
|
Показания ИК в относительных единицах |
Показания ИК в значениях физических величин |
|
от 0 до 100 % |
Постоянный электрический ток от 4 до 20 мА |
|
Постоянное электрическое напряжение, В от 0 до 5; от 0 до 10; от 0 до 30 | |
|
Давление, МПа от минус 0,1 до 0; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160; от 0 до 250 | |
|
Температура, °С от -50 до +50; от -50 до +100; от -50 до +150; от 0 до +50; от 0 до +80; от 0 до +100; от 0 до +150; от 0 до +180; от 0 до +200; от 0 до +300; от 0 до +400; от 0 до +500 |
Показания ИК в относительных единицах
от 0 до 100 %
Показания ИК в значениях физических величин
Расход
Воздух, нл/мин: от 0 до 0,1; от 0 до 0,25; от 0 до 0,5; от 0 до 1; от 0 до 5; от 0 до 10; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 150;
от 0 до 200; от 0 до 250; от 0 до 600; от 0 до 1000; от 0 до 1250; от 0 до 1670; от 0 до 2000; от 0 до 5000; от 0 до 10000
Вода, м3/ч: от 0 до 0,04; от 0 до 0,1; от 0 до 0,25; от 0 до 1,5; от 0 до 2,83; от 0 до 6,5; от 0 до 9; от 0 до 11,32; от 0 до 15; от 0 до 17,69; от 0 до 18; от 0 до 22,5; от 0 до 28,98; от 0 до 30;
от 0 до 45; от 0 до 45,28
Усилие, кгс
от 0 до 20; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 500; от 0 до 1000; от 0 до 2000; от 0 до 5000; от 0 до 10000; от 0 до 20000; от 0 до 30000;
__________________________от 0 до 50000__________________________ Перемещение, мм
от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 200; __________от 0 до 300; от 0 до 500; от 0 до 1000; от 0 до 2000__________ _________Частота от 0 до 500 Гц; от 0 до 1 кГц; от 0 до 10 кГц_________ Уровень шума от 0 до 120 и от 0 до 150 дБА
Знак утверждения типананосится на табличку, расположенную на передней панели блока управления с использованием технологии «Металлографика» и на паспорт в левый верхний угол титульного листа типографическим способом.
Комплектность средства измеренийКомплект поставки приведён в таблице 7.
Таблица 7 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Система компьютерная измерительно-регистрирующая PKTBA-CRS-М в составе:
|
ПФ 5461-4056 |
1 шт. |
|
Паспорт |
ПФ 5461-4056 ПС |
1 экз. |
|
Руководство по эксплуатации |
ПФ 5461-4056 РЭ |
1 экз. |
|
Руководство пользователя |
ПФ 5461-4056 РП |
1 экз. |
|
Паспорт |
ПФ 5461-4040 ПС |
** |
|
Руководство по эксплуатации |
ПФ 5461-4040 РЭ |
** |
|
Датчик расхода или количества капель/пузырьков |
ПФ 5461-4040* |
** |
|
Датчик давления |
Согласно таблице 1 |
** |
|
Датчик температуры |
Согласно таблице 1 |
** |
|
Примечания. * Согласно заказу в соответствии с таблицей 1. ** Количество датчиков зависит от заказа и не может превышать количество задействованных ИК, указанных в таблице 5. | ||
приведены в разделах 1 и 2 документа ПФ 5461-4056 РЭ «Система компьютерная измерительно-регистрирующая PKTBA-CRS-М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средствизмерений избыточного давления до 4000 МПа»;
ТУ26.51.66-075-04787296-2018 Системы компьютерные измерительно-
регистрирующие PKTBA-CRS-M. Технические условия.
ИзготовительЗакрытое акционерное общество Пензенское конструкторско-технологическое бюро арматуростроения (ЗАО «ПКТБА»)
ИНН 5835001003
Адрес: 440060, г. Пенза, пр-кт Победы, д. 75
Телефон (факс): (8412) 20-02-01
E-mail: ks@pktba.ru
Web-сайт: www.pktba.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2956
Лист № 1
Всего листов 6
Регистрационный № 20380-10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пульсооксиметры ПО-02-«КАРДЕКС»
Назначение средства измерений
предназначены
(далее - SpO2)
Пульсооксиметры ПО-02-«КАРДЕКС» (далее - приборы) для непрерывного неинвазивного определения насыщения (сатурации) кислородом гемоглобина артериальной крови и частоты пульса (далее - ЧП) путем измерения отношения индексов амплитудной модуляции синфазно модулированных оптических сигналов в двух спектральных диапазонах и частоты модуляции этих сигналов, прошедших через пульсирующую кровь в пальце пациента.
Описание средства измерений
Принцип действия прибора основан на использовании метода двухволновой фотометрии и анализе периферических фотоплетизмографических кривых. Возможность фотометрического определения насыщения кислородом гемоглобина артериальной крови связана с различием спектральных характеристик присутствующих в крови оксигемоглобина и восстановленного гемоглобина. Прибор осуществляет измерение индексов модуляции двух световых потоков с различными длинами волн, прошедших через кровенаполненную пульсирующую ткань, и на основе этих измерений по заданному алгоритму определяет насыщение кислородом гемоглобина крови и частоту пульса.
Прибор состоит из блока электронного, датчика оптоэлектронного пальцевого, блока питания. Блок электронный конструктивно выполнен по функционально-узловому принципу и представляет собой переносную конструкцию. Датчик оптоэлектронный выполнен в виде клипсы и одевается на палец пациента. В датчике расположены два светодиодных излучателя и фотоприемник.
Прибор может быть выполнен в трех исполнениях:
-
- вся цифровая и символьная информация отображается на хорошо различимом светодиодном семисегментном индикаторе;
-
- вся цифровая и символьная информация отображается на жидко - кристаллическом (OLED) индикаторе разрешением 240x320 пикселей;
-
- вся цифровая и символьная информация отображается на жидко - кристаллическом индикаторе разрешением 320x480 пикселей.
Заводской номер приборов наносится методом сеткографии в виде цифрового кода, состоящего из семи арабских цифр, на шильдик, расположенный на задней части прибора.
Общий вид приборов представлен на рисунке 1.
У
Пульсооксиметр
исполнение 1
Рисунок 1 - Общий вид приборов
Пульсооксиметр
исполнение 2
Пульсооксиметр
исполнение 3

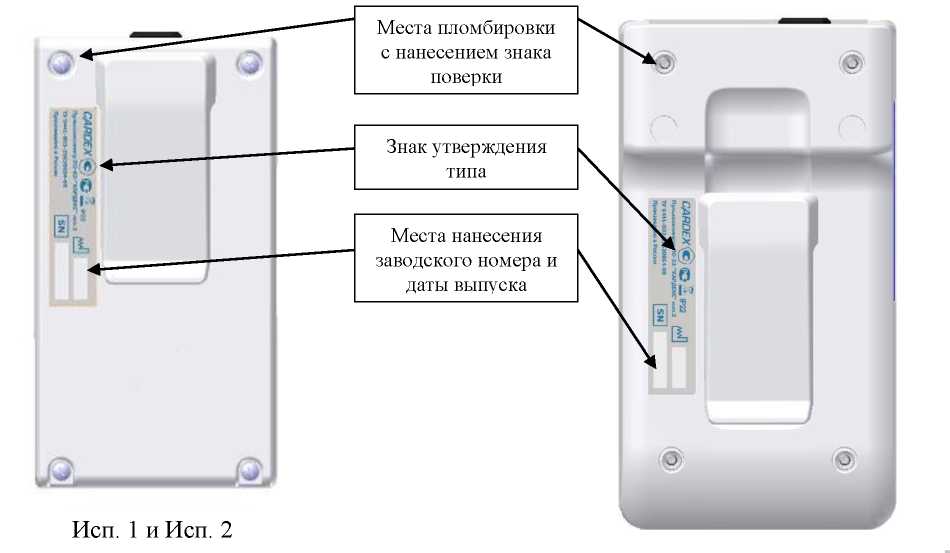

Общий вид приборов с указанием мест пломбировки с нанесением знака поверки, знака утверждения типа, заводского номера и даты выпуска представлен на рисунке 2.
Исп. 3
Рисунок 2 - Общий вид приборов с указанием мест пломбировки с нанесением знака поверки, знака утверждения типа, заводского номера и даты выпуска
Программное обеспечение
Программное обеспечение пульсооксиметров является их составной частью.
Встроенное программное обеспечение (ПО) является неотъемлемой частью пульсооксиметров. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию, так как ПО прошито в микроконтроллере, жестко установленном на печатной плате.
Идентификационное наименование ПО состоит из идентификационного номера ПО до точки и номера сборки, после точки.двух частей:
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 -
обеспечение
|
Идентификационные данные (признаки) |
Значение |
|
ПО-02-«КАРДЕКС» исполнение 1 | |
|
Идентификационное наименование ПО |
074.01 |
|
Номер версии |
не ниже 02 |
|
Цифровой идентификатор ПО |
- |
|
ПО-02-«КАРДЕКС» исполнение 2 | |
|
Идентификационное наименование ПО |
067.03 |
|
Номер версии не ниже |
не ниже 15 |
|
Цифровой идентификатор ПО |
- |
|
ПО-02-«КАРДЕКС» исполнение 3 | |
|
Идентификационное наименование ПО |
110.02 |
|
Номер версии |
не ниже 01 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения отношения индексов модуляции [r] двух синфазно-модулированных оптических сигналов, выраженного в единицах сатурации (ЗрОг), % |
от 10 до 100 |
|
Диапазон показаний, % |
от 0 до 100 |
|
Диапазон измерений частоты пульса (ЧП), мин-1 |
от 15 до 350 |
|
Диапазон показаний, мин-1 |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности прибора при измерении отношения индексов модуляции [r], выраженных в единицах сатурации (ЗрОг), в диапазонах, %: - от 10 до 39 |
+5 |
|
- от 40 до 69 |
+3 |
|
- от 70 до 100 |
+2 |
|
Пределы допускаемой абсолютной погрешности прибора при измерении частоты пульса (ЧП), мин-1 |
+1 |
|
Диапазон показаний перфузионного индекса, % |
от 0,02 до 20 |
|
Цена деления шкалы индикатора SpO2, % |
1 |
|
Цена деления шкалы индикатора ЧП, мин-1 |
1 |
|
Время установления показаний сатурации при изменении входной величины от 85 % до 95 % и показаний частоты пульса при изменении входной величины от 30 мин-1 до 60 мин-1, с, не более |
15 |
|
Время непрерывной работы от внешнего источника питания, ч, не менее |
24 |
|
Наименование характеристики |
Значение |
|
Время непрерывной работы от полностью заряженной внутренней | |
|
аккумуляторной батареи, ч, не менее | |
|
- для исполнения 1 |
24 |
|
- для исполнений 2 и 3 |
15 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Питание прибора осуществляется от встроенной аккумуляторной батареи или от сети переменного тока, при помощи внешнего блока питания - частота, Гц; |
50±0,5 |
|
- напряжение, В |
220±22 |
|
от бортсети постоянного тока напряжением (при помощи внешнего развязывающего стабилизатора), В |
от 10 до 30 |
|
Потребляемая мощность, В-А, не более |
9 |
|
Габаритные размеры (высота^длина^ширина), мм, не более: - исполнение 1, 2 (без клипсы) |
122x65x22 |
|
- исполнение 1, 2 (с клипсой) |
122x65x27 |
|
- исполнение 3 |
137x75x33 |
|
Масса прибора, кг, не более: - исполнения 1, 2 |
0,26 |
|
- исполнение 3 |
0,3 |
|
Диапазон рабочих температур, °C |
от -10 до +40 |
|
Диапазон температур при транспортировании, °C |
от -50 до +50 |
|
Устойчивость к механическим воздействиям по ГОСТ Р 50444 |
группа 5 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ ч, не менее |
5000 |
|
Средний срок службы лет, не менее |
4 |
наносится на шильдик методом сеткографии и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийКомплект поставки должен соответствовать таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Пульсооксиметер исп.1 в составе: | ||
|
- блок электронный; |
ЯЕКА.941118.003 |
1 |
|
- датчик пульсоксиметрический | ||
|
взрослый пальцевый |
ЯЕКА.943115.001 |
1 |
|
- блок питания сетевой |
ИЭС4 050100(050150) |
1 |
|
- руководство по эксплуатации |
ЯЕКА.941118.003РЭ |
1 |
|
Наименование |
Обозначение |
Количество, шт. |
|
Пульсооксиметер исп.2. в составе: - блок электронный; - датчик пульсоксиметрический взрослый пальцевый - блок питания сетевой - руководство по эксплуатации |
ЯЕКА.941118.003-01 ЯЕКА.943115.001 ИЭС4 050100(050150) ЯЕКА.941118.003-01РЭ |
1 1 1 1 |
|
Пульсооксиметер исп.3 в составе:
|
ЯЕКА.941118.003-02 ЯЕКА.943115.001 ИЭС4 050100(050150) ЯЕКА.941118.003-02РЭ |
1 1 1 1 |
|
Тара потребительская |
ЯЕКА.323229.014 |
1 |
|
Датчик сатурации оптоэлектронный пальцевый |
F-3212-31(9) EnviteC-Wismar, Германия |
1* |
|
Датчик сатурации оптоэлектронный типа "Y" |
Y-2217-31(9) EnviteC-Wisman, Германия |
1* |
|
Датчик сатурации оптоэлектронный |
R-3212-31(9) EnviteC-Wismar, Германия |
1* |
|
Датчик сатурации оптоэлектронный |
RM-3212-9 EnviteC-Wismar, Германия |
1* |
|
Датчик сатурации оптоэлектронный |
RS-3212-9 EnviteC-Wismar, Германия |
1* |
|
Датчик сатурации оптоэлектронный |
ES-3212-9 EnviteC-Wismar, Германия |
1* |
|
Датчик сатурации оптоэлектронный |
W-3212-9 STD EnviteC-Wismar, Германия |
1* |
|
Датчик сатурации оптоэлектронный неонатальный |
DN-2211-6 STD EnviteC-Wismar, Германия |
1* |
|
Удлинитель кабеля датчика сатурации оптоэлектронного |
X-4212 EnviteC-Wismar, Германия |
1* |
|
Датчик пульсоксиметрический взрослый мягкий |
ЯЕКА.943115.002 |
1* |
|
Датчик пульсоксиметрический педиатрический мягкий |
ЯЕКА.943115.003 |
1* |
|
Датчик пульсоксиметрический нео-натальный/взрослый с застежкой |
ЯЕКА.943115.004 |
1* |
|
Датчик пульсоксиметрический нео-натальный/взрослый одноразовый |
ЯЕКА.943115.005 |
1* |
|
Датчик пульсоксиметрический ушной |
ЯЕКА.943115.006 |
1* |
|
Удлинитель кабеля датчика пуль-соксиметрического |
ЯЕКА.943135.002 |
1* |
|
Блок питания сетевой |
ЯЕКА.436431.001 |
1* |
|
Стабилизатор развязывающий |
ЯЕКА.436434.002 |
1* |
|
Блок питания |
MeanWell, Тайвань, Китай |
1* |
|
Держатель |
ЯЕКА.301524.001 |
1* |
|
Наименование |
Обозначение |
Количество, шт. |
|
Лента для крепления датчика |
Z-604, EnviteC-Wismar GmbH, Германия |
1* |
|
Держатель ушной клипсы |
Z-603, EnviteC-Wismar GmbH, Германия |
1* |
|
Подставка |
ЯЕКА.301312.001 |
1* |
|
Методика поверки |
- |
1* |
|
Диск с ПО |
- |
1* |
|
*Принадлежности, поставляемые по отдельному заказу. | ||
Сведения о методиках (методах) измерений
приведены в разделе 4.6 «Устройство и работа» документа ЯЕКА.941118.003РЭ, в разделе
2.3 «Устройство и работа» документов ЯЕКА.941118.003-01РЭ, ЯЕКА.941118.003-02РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические условия;
ГОСТ Р МЭК 60601-1-2-2014 Изделия медицинские электрические. Часть 1-2. Общие требования безопасности с учетом основных функциональных характеристик. Параллельный стандарт. Электромагнитная совместимость. Требования и методы испытаний;
ГОСТ ISO 9919-2011 Изделия медицинские электрические. Частные требования безопасности и основные характеристики пульсовых оксиметров;
Приказ Росстандарта от 30 декабря 2019 г. № 3464 «Об утверждении Государственной поверочной схемы для электродиагностических средств измерений медицинского назначения средств измерений»;
ТУ 9441-003-25630854-00 Пульсооксиметр для определения частоты пульса и насыщения гемоглобина крови кислородом ПО-02-«КАРДЕКС». Технические условия.
Изготовитель
Общество с ограниченной ответственностью «КАРДЕКС» (ООО «КАРДЕКС») ИНН 5260121133
Адрес: 603093, г. Нижний Новгород, ул. Родионова, д. 192, к. 1 Телефон/факс: (831) 278 91 39
E-mail: mail@cardex.ru
Web-сайт: http://www.cardex.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 800 200 22 14
E-mail: mail@nncsm.ru
Web-сайт: http://www.nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2956
Регистрационный № 75105-19
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества ООО «РН-Морской терминал Находка»
нефтепродуктов
Система измерений количества и показателей качества
ООО «РН-Морской терминал Находка» (далее - СИКНП) предназначена для измерений массы нефтепродуктов.
нефтепродуктов
Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением расходомера-счетчика массового (далее - СРМ). Выходные сигналы измерительного преобразователя СРМ поступают на соответствующие входы измерительно-вычислительного комплекса (далее - ИВК), который преобразует их и по реализованному в нем алгоритму.
СИКНП представляет собой единичный с заводским номером 391, спроектированной для серийного отечественного и импортного производства. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНП и эксплуатационными документами на ее компоненты.
В состав СИКНП входят следующие средства измерений:
-
- расходомер-счетчик массовый OPTIMASS x400 модификация OPTIMASS 6400, (регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 53804-13);
-
- датчик давления Метран-150 модель 150TG (регистрационный номер 32854-13);
-
- комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» исполнение К6 (регистрационный номер 52866-13).
СИКНП обеспечивает выполнение следующих основных функций:
-
- автоматические измерения массового расхода и массы нефтепродуктов за установленные интервалы времени;
-
- автоматические измерения давления в измерительной линии;
-
- автоматический контроль двухфазного потока (контроль наличия газа встроенными средствами СРМ);
-
- отображение (индикацию), регистрацию и архивирование результатов измерений;
-
- защиту информации от несанкционированного доступа программными средствами;
измерительно-вычислительного
вычисляет
массу нефтепродуктов
экземпляр конкретного
измерительной системы объекта из компонентов
- ручной отбор проб нефтепродуктов в соответствии с ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб» для анализа пробы в химико-аналитической лаборатории.
Заводской номер 391 СИКНП в виде цифрового обозначения наносится типографским способом на информационную табличку, закрепленную на раме СИКНП.
Нанесение знака поверки на СИКНП не предусмотрено.
Общий вид СИКНП и место нанесения заводского номера показаны на рисунке 1, информационная табличка представлена на рисунке 2.
Рисунок 1 - Общий вид СИКНП с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Информационная табличка СИКНП
Система измерений количества и показателей качества нефтепродуктов
СИКНП-1,0-500-ОМ1-С7
ТУ 3667-007-15301121-2014
Пломбирование СИКНП не предусмотрено. Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИКНП, средства измерений, входящие в состав СИКНП, должны быть опломбированы в соответствии с их описаниями типа, эксплуатационной документацией или МИ 3002-2006 «Государственная система обеспечения единства измерений. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».
Программное обеспечениеПрограммное обеспечение (ПО) СИКНП (ИВК, автоматизированное рабочее место (АРМ) оператора) обеспечивает реализацию функций СИКНП.
Наименование ПО и идентификационные данные приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
АРМ оператора |
ИВК | |
|
Идентификационное наименование ПО |
OZNA-Flow 3.1 |
Abak.bex |
|
Номер версии (идентификационный номер) ПО |
3.1 |
1.0 |
|
Цифровой идентификатор ПО |
60075479 |
4069091340 |
Уровень защиты ПО СИКНП «средний» в соответствии с Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические и технические характеристикиОсновные метрологические и технические характеристики СИКНП приведены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики СИКНП
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода, т/ч (м3/ч) |
от 28 до 440 (от 40 до 500) |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % |
± 0,25 |
Таблица 3 - Технические
СИКНП
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Топливо дизельное ЕВРО летнее К5 и зимнее К5 по ГОСТ 32511-2013 (EN 590:2009) «:Топливо дизельное ЕВРО. Технические условия»; Топливо дизельное арктическое ДТ-Роснефть-А1-К5 по СТО 00044428-001-2010 «Топливо дизельное. Технические условия»; Бензин неэтилированный марки АИ-95-К5 и АИ-92-К5 по ГОСТ 32513-2013 «Топлива моторные. Бензин неэтилированный. Технические условия» |
|
Количество измерительных линий, шт. |
1 (одна рабочая) |
|
Диапазон избыточного давления измеряемой среды,
|
от 0,2 (0,05)* до 0,7 1,0 |
|
Наименование характеристики |
Значение |
|
Диапазон плотности измеряемой среды при +15 °С, кг/м3:
|
от 820 до 845 от 725 до 780 |
|
Диапазон кинематической вязкости измеряемой среды при +40 °С, мм2/с (сСт):
|
от 2,0 до 4,5 не нормируется |
|
Диапазон температуры измеряемой среды, °С |
от -25 до +30 |
|
Режим работы СИКНП |
периодический |
|
Параметры электрического питания:
|
380±38 (трехфазное); 220±22 (однофазное) 50±1 |
|
Условия эксплуатации:
|
от - 25 до + 40 от 84,0 до 106,7 от 30 до 100 |
|
Средний срок службы, лет, не менее |
10 |
|
*- указано минимальное значение для бензина (дизельное топливо) при минимальном расходе. При подаче нефтепродуктов из резервуарного парка необходимо обеспечить | |
наносится на титульный лист руководства по эксплуатации СИКНП типографским способом.
Комплектность средства измеренийКомплектность СИКНП приведена в таблице 4.
Таблица 4 - Комплектность СИКНП
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефтепродуктов ООО «РН-Морской терминал Находка» |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
приведены в документе МИ 49.50.11.120/82-032-6311012306-2024 «Инструкция. Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов ООО «РН-Морской терминал Находка», свидетельство об аттестации методики (метода) измерений № 516/RA.RU.311290-2015/2024 от 02.09.2024.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие
ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)
ИНН 0278096217
Адрес: 450071, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 205а
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И.Менделеева)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: + 7 (843) 272-70-62
Факс: + 7 (843) 272-00-32
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
в части вносимых изменений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)
Адрес: 443013, г. Самара, пр-кт Карла Маркса, д. 134
Телефон: 8 (846) 336-08-27
E-mail: info@samaragost.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311281.
