О внесении изменений в описание типа на систему автоматизированную , информационно-измерительную коммерческого учета электроэнерги АИИС КУЭ ПС 220/110/10 кВ «Бужора»

Во исполнение приказа Министерства промышленности и торговли •Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ООО «ИЦ ЭАК» от 27 июня 2016 г. № 1291 приказываю:

• 1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ПС 220/110/10 кВ «Бужора», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранен: регистрационного номера 61228-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  ием

  ипа

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание т: средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  ^свЯзей

  J

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится е системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 18ВА100002008D0118BS Кону выдан: Голубев Сергей Сергеевич Действителен: с 18.li.201S до 18.11.2016

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «11» июля 2016 г. № 890

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ПС 220/110/10 кВ «Бужора»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ПС 220/110/10 кВ «Бужора» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Полученные данные и результаты измерений могут использоваться оперативного управления энергопотреблением на ПС 220/110/10 кВ «Бужора» ОАО «ФСК ЕЭС».

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

Измерительные каналы (далее по тексту - ИК) АИИС КУЭ включают в следующие уровни:

• 1- ый уровень - измерительные трансформаторы тока (далее - ТТ) класса точн<

0,28 по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее - TH) класса точности 0,2 по ГОСТ 1983-2001 и счетчики активной и реактивной электроэнергии класса точности 0,2S по ГОСТ 30206-94 и ГОСТ Р 52323-2005 (в части активной электроэнергии), 0,5 ГОСТ 26035-83 ГОСТ Р 52425-2005 (в части реактивной электроэнергии), установленные на объектах АИИС КУЭ;

• 2- ой уровень - измерительно-вычислительный комплекс электроустановки (далее -ИВКЭ) АИИС КУЭ созданный на базе устройств сбора и передачи данных (далее - УСПД) типа УСПД RTU-325H (Госреестр СИ РФ № 44626-10 зав. №006038) и технических сре, приема-передачи данных;

  дств

  ИИС КУЭ на базе программного обеспечения (далее - ПО) «АльфаЦЕНТР», сервер баз данных времени, для ции;

• 3- ый уровень - информационно-вычислительный комплекс (далее - ИВК) Ai (далее -БД) АИИС КУЭ, устройство синхронизации системного автоматизированные рабочие места персонала (далее - АРМ), технические средства организации локальной вычислительной сети и разграничения прав доступа к информаз технические средства приема-передачи данных.

Измерительные каналы (далее - ИК) состоят из трех уровней АИИС КУЭ.

Состав 1-го и 2-го уровней ИК АИИС КУЭ приведен в таблице 2.

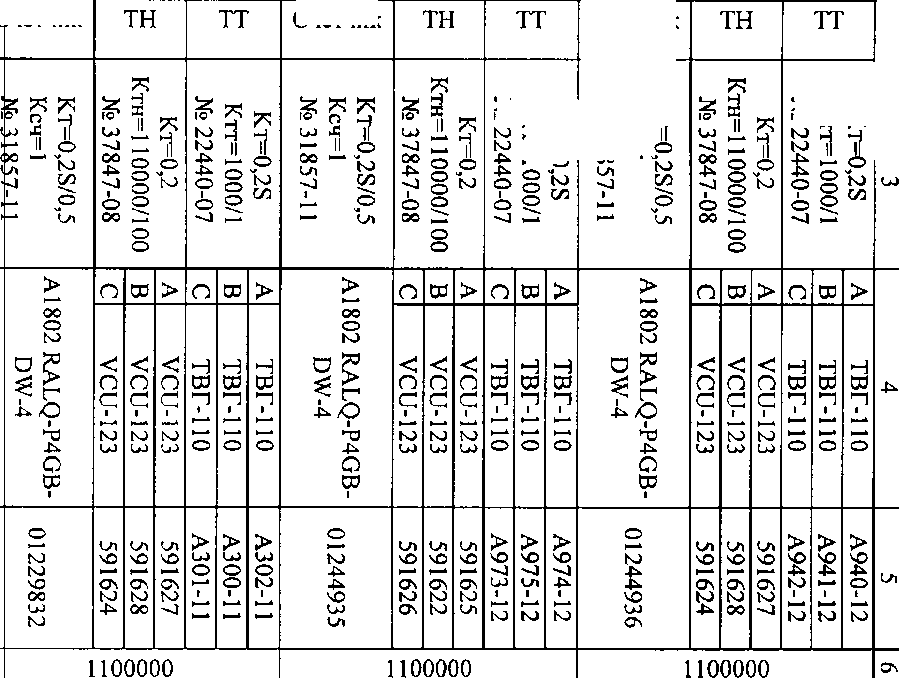

Таблица 2 - Состав 1-го и 2-го уровней ИК АИИС КУЭ

Счетчик

Счетчик

Счетчик

£ 1

ОО I—•

fo*

-О

Энергия активная, WP

Энергия реактивная, WQ

Энергия активная, WP

Энергия реактивная, WQ

Энергия активная, WP

Энергия реактивная, WQ

о

00

Продолжение таблицы 2

Примечания:

• 1 Погрешность измерений Зц2)%р и 3i(2)%q для coscp=l,0 нормируется от Ii%, а погрешность измерений Зц2)%р и 8i(2)%q для coscp<l,0 нормируется от 12%;

• 2   В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95;

• 3 Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовой);

• 4 Нормальные условия эксплуатации :

Параметры сети:

• - диапазон напряжения - от 0,99-Uh до 1,01-Uh;

• - диапазон силы тока - от 0,01 1н до 1,2*1н;

  - от

• - температура окружающего воздуха: ТТ и TH - от минус 40 до 50 °C; счетчиког

18 до 25 °C; УСПД - от 10 до 30 °C; ИВК - от 10 до 30 °C;

• - частота - (50 ± 0,15) Гц.

• 5 Рабочие условия эксплуатации:

Для ТТ и TH:

• - параметры сети: диапазон первичного напряжения от 0,9-UhI до 1,1-Uh 1; диаг; силы первичного тока - от 0,01 -1н1 до 1,2-1н1;

• - частота - (50 ± 0,4) Гц;

• - температура окружающего воздуха - от минус 30 до 35 °C.

Для счетчиков электроэнергии:

• - параметры сети: диапазон вторичного напряжения - от 0,9-Uh2 ДО 1,1-Uh2; диапазон силы вторичного тока - от 0,01Тн2 до 1,2-1н2;

• - магнитная индкуция внешнего происхождения 0,5 мТл;

• - температура окружающего воздуха от минус 40 °C до 65 °C;

• - частота - (50 ± 0,4) Гц;

• - температура окружающего воздуха - от 10 до 30 °C.

• 6 Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленш таблице 2.

  ых в

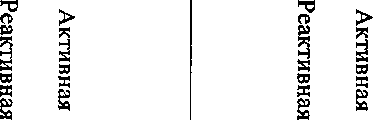

• 7 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице активная, реактивная.

Параметры надежности применяемых в АИИС КУЭ измерительных компонентоз:

• - в качестве показателей надежности измерительных трансформаторов тока и напряжения, в соответствии с ГОСТ 1983-2001 и ГОСТ 7746-2001, определены средний срок службы и средняя наработка на отказ;

• - счетчики электроэнергии «Альфа А1800» - среднее время наработки на откю не менее 120000 часов;

• - УСПД - среднее время наработки на отказ не менее 100 000 часов, среднее время восстановления работоспособности 1 час.

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени. Защищенность применяемых компонентов:

  доступа, и

наличие механической защиты от несанкционированного пломбирование:

«ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2845-2003 «Измерительные трансформаторы напряжения 6/V3... 35 кВ. Методика поверки на месте эксплуатации»;

• - по МИ 3195-2009 «ГСИ. Мощность нагрузки трансформаторов напряжения. Методика выполнения измерений без отключения цепей»;

• - по МИ 3196-2009. «ГСИ. Вторичная нагрузка трансформаторов тока. Методика выполнения измерений без отключения цепей»;

  ской ерки

• - счетчиков Альфа А1800 - в соответствии с документом «Счетчики электричек энергии трехфазные многофункциональные Альфа А1800. Методика пов! ДЯИМ.411152.018 МП», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.;

• - Устройство сбора и передачи данных RTU-325H - в соответствии с документом ДЯИМ.466215.005 МП «Устройства сбора и передачи данных серии RTU-325H. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2009 г.;

• - радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS)), номер в Государственном реестре средств измерений

№ 27008-04;

• - переносной компьютер с ПО и оптический преобразователь для работы со счетчиками системы и с ПО для работы с радиочасами МИР РЧ-01.

Методика измерений приведена в документе: «Методика измерений электриче энергии и мощности с использованием системы автоматизированной информацио: измерительной коммерческого учета электроэнергии АИИС КУЭ ПС 220/110/10 «Бужора».

Нормативные документы, устанавливающие требования к автоматизированной информационно-измерительной коммерческого электроэнергии АИИС КУЭ ПС 220/110/10 кВ «Бужора»

• 1    ГОСТ 22261-94 «Средства измерений электрических и магнитных Общие технические условия».

• 2 ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов автоматизированные системы. Автоматизированные системы. Стадии создания».

  на

• 3  ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Юридический адрес: 117630, г. Москва, ул. Академика Челомея, 5 А

ИНН 4716016979

Тел.:+7 (495)710-93-33

Факс:+7 (495)710-96-55

Общество с ограниченной ответственностью «РусЭнергоПром»

Юридический адрес: 117630, г. Москва, ул. Академика Челомея, 5А Тел.:+7 (499) 753-06-78

Факс: +7 (499) 753-06-78

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел.: +7 (495)437-55-77 / 437-56-66;

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств

измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
