МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

25 июля 2019 г,                                            №  1726

Москва

О переоформлении, продлении свидетельства № 56411 об утверждении типа «Преобразователей Вт 5510» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «НИИФИ» от 31 мая 2019 г. № 15/105П приказываю:

• 1. Внести изменения в описание типа на преобразователи Вт 5510, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 5 8199-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 56411 «Преобразователей Вт 5510» на последующие 5 лет.

• 3. Переоформить свидетельство об утверждении типа № 56411 на преобразователи Вт 5510, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58199-14, в связи с переименованием изготовителя с переименованием изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пенза.

• 4. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00Е1036ЕЕ32711Е880Е9Е0071ВГС5ОО276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2019 г. № 1726

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи Вт 5510

Преобразователи Вт 5510 (далее - преобразователи) предназначены для измерения сигналов от датчиков тензометрического типа и преобразования их в аналоговый сигнал -напряжение постоянного тока.

Преобразователь состоит из блока питания, формирователя калибровочных импульсов и измерительного канала.

Блоки расположены на 2-х платах, которые жёстко закреплены внутри герметичного корпуса. На внешней стороне корпуса имеются разъёмы: Х1 (ВХОД) - для подключения датчика, Х2 (ВЫХОД) - для подключения регистратора, Х3 КРОСС - для кроссировки.

Принцип действия преобразователя основан на усилении и преобразовании сигнала поступающего с тензодатчика. Сигнал с тензодатчика, пропорциональный измеряемому параметру, поступает в измерительный канал. Измерительный канал усиливает сигнал и передаёт его на регистратор.

Преобразователи в зависимости от частотного диапазона фильтра и вида приемки изготавливаются в 6 модификациях в соответствии с таблицей 1.

Таблица 1

Общий вид преобразователя приведен на рисунке 1, схема обозначения мест маркировки и заводского номера приведена на рисунке 2, схема пломбировки от несанкционированного доступа - на рисунке 3.

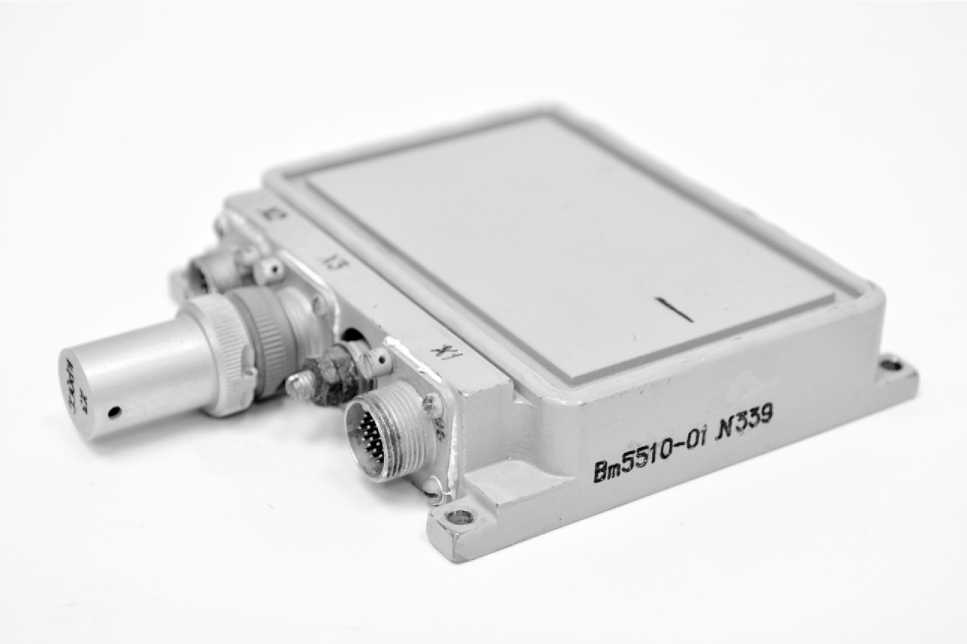

Рисунок 1 - Общий вид преобразователя

А

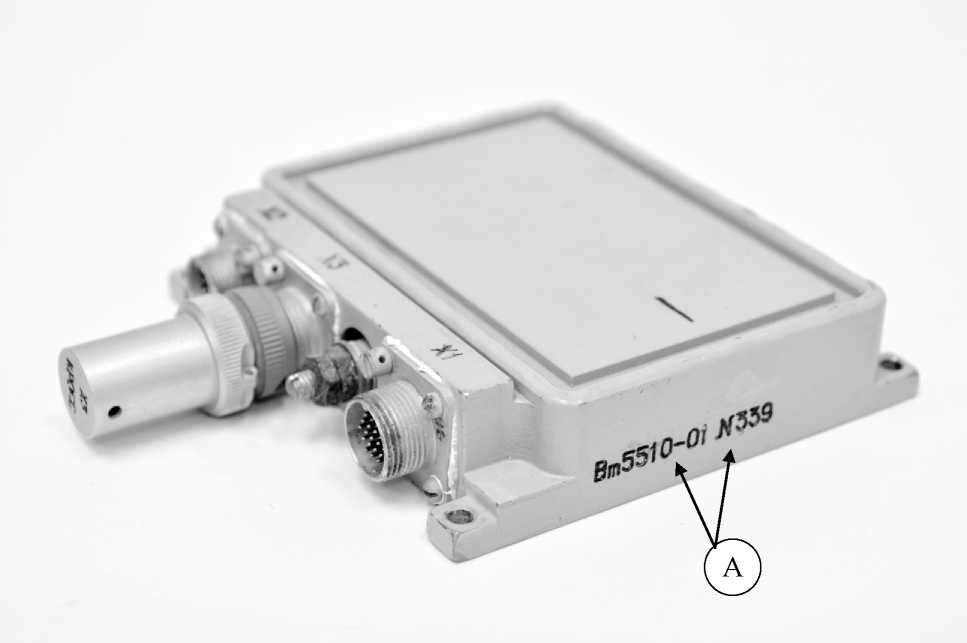

Рисунок 2 - Схема обозначения мест маркировки и заводского номера

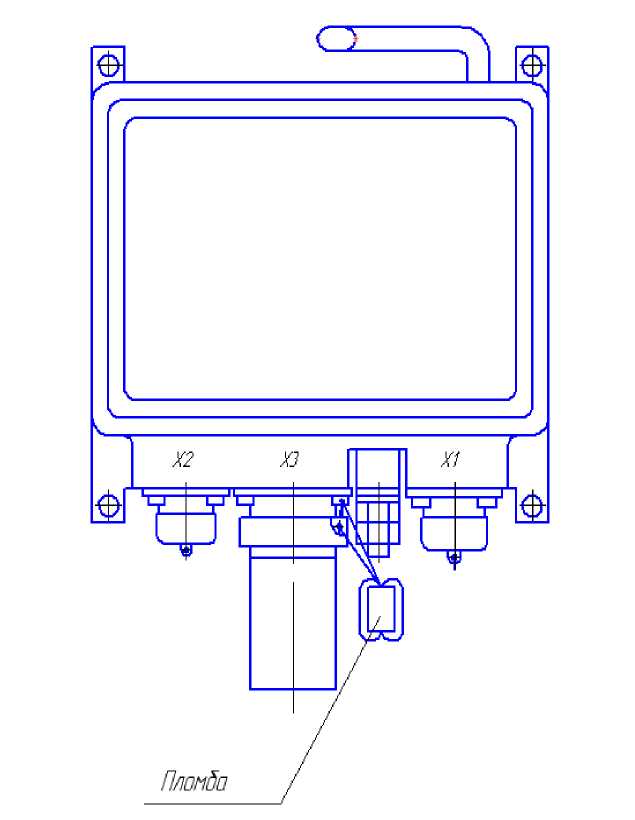

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Программное обеспечение отсутствует.

Основные метрологические и технические характеристики преобразователей приведены в таблице 2.

аблица 2

п Продолжение таблицы 2

Знак утверждения типа наносится типографским способом на эксплуатационную документацию.

Таблица 3

осуществляется по документу Bm3.211.021 МП «Преобразователи Bm 5510. Методика поверки», утвержденному ОАО «НИИФИ» 10.06.2014 г.

Основные средства поверки:

• - штангенциркуль ЩЦ-II (госреестр № 24156-02, диапазон измерения от 0 до 250 мм, погрешность ±0,05 мм);

• - весы настольные циферблатные ВНЦ-2м (госреестр № 17132-98, диапазон измерений от 10 до 2000 г, погрешность ± 3 г);

• - источник питания постоянного тока Б5-45 (госреестр № 5965-77, предел измерений (0,1-49,9) В, ПГ 1,2 %);

• - вольтметр универсальный цифровой В7-34А (госреестр № 7982-80, предел измерений (7^10^-6 - 10³) В, КТ (0,01/0,002-0,02/0,01);

• - вольтметр цифровой В7-16А (госреестр № 6458-79, диапазон от 0 до 1000 В, погрешность ±(2-10^-4 U_x+2^ 10^-4U_K).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия Вт 3.211.021 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»).

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
