Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «27» ноября 2018 г. № 2508

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Масс-спектрометры с индуктивно-связанной плазмой ICPMS-2030

Масс-спектрометры с индуктивно-связанной плазмой ICPMS-2030 (далее -масс-спектрометры) предназначены для измерения элементного и изотопного состава жидких веществ и материалов в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Принцип действия масс-спектрометров основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в индуктивно-связанной плазме.

Исследуемый раствор с помощью перистальтического насоса подается в распылительную камеру, в которой потоком аргона превращается в аэрозоль. Аэрозоль через центральный канал плазменной горелки попадает в плазму, где под воздействием высокой температуры (от 7000 до 8000 К) вещества, содержащиеся в пробе, распадаются на атомы и ионы. Образовавшиеся положительно заряженные ионы проходят октопольную соударительную ячейку и при помощи ионной линзы направляются в аналитическую систему, где происходит фильтрация ионов по массе и детектирование интенсивности ионного потока. В качестве детектора применяется вторичный электронный умножитель.

Конструктивно масс-спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером и состоят из следующих основных блоков:

• - блок плазменного источника ионов (распылительная камера, перистальтический насос, плазменная горелка, распылитель, контроллер газов, плазменная мини-горелка);

• -  блок высокочастотного источника питания (осциллятор, транзисторный высокочастотный блок);

• -  блок анализа масс (квадрупольный масс-спектрометр, гиперболический и цилиндрический молибденовые электроды, октопольная соударительная ячейка, контроллер газа, детектор, система откачки);

• - блок обработки данных.

Масс-спектрометры дополнительно могут быть оборудованы автосамплерами для автоматического анализа 60, 120 или 240 образцов; жидкостными хроматографами;

генераторами гидридов; системой лазерной абляции.

Место нанесения знака поверки

Места пломбирования

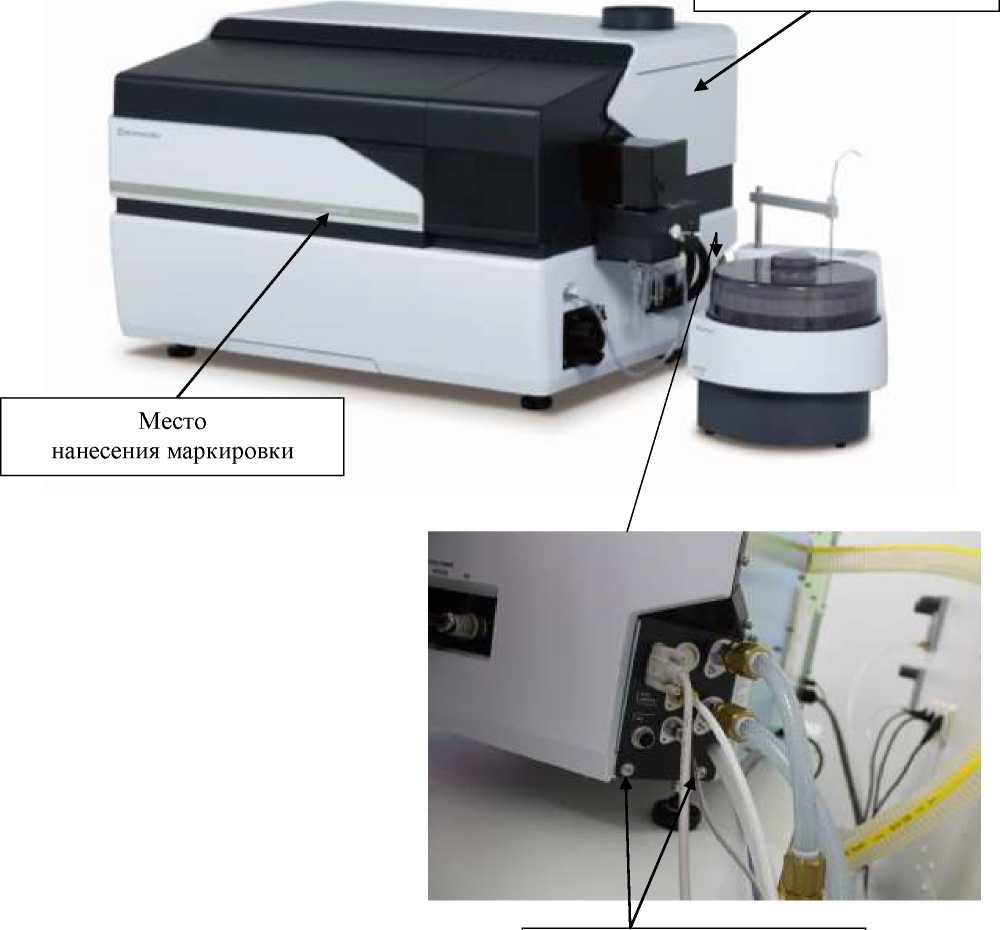

Рисунок 1 - Общий вид масс-спектрометров с индуктивно-связанной плазмой ICPMS-2030 с обозначением мест нанесения маркировки, знака поверки и пломбирования

В масс-спектрометрах используется программное обеспечение (ПО) LabSolutions ICPMS, предназначенное для настройки параметров измерения и проверки рабочего состояния прибора, калибровки и валидации, обработки выходной информации, в том числе построения градуировочных графиков по стандартам и расчёте концентрации различных элементов, создание методов измерений, печати и сохранения результатов анализа.

Идентификационные данные ПО приведены в таблице.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение размещается в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - основные технические характеристики

наносится на титульный лист руководства по эксплуатации методом печати и на заднюю панель корпуса масс-спектрометров методом наклеивания.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 045.Д4-16 «Масс-спектрометры с индуктивно-связанной плазмой ICPMS-2030. Методика поверки» с изменением №  1, утвержденному

ФГУП «ВНИИОФИ» 10 июля 2018 г.

Основные средства поверки:

Государственные стандартные образцы состава растворов ионов металлов Со (ГСО 7880-2001), Bi III (ГСО 7477-98), Be (ГСО 7759-2000), Ва (ГСО 7760-2000).

Основные метрологические характеристики:

Массовая концентрация ионов металлов Co и Bi 1,0 мг/см³;

Массовая концентрация ионов металлов Be и Ba 0,1 мг/см³;

Границы относительной погрешности концентрации элемента 1% при доверительной вероятности Р=0,95.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус масс-спектрометров с индуктивно-связанной плазмой ICPMS-2030 (место нанесения указано на рисунке 1).

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.735.0-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения

ГОСТ 15624-75 Масс-спектрометры. Термины и определения

Техническая документация фирмы «Shimadzu Corporation», Япония

Фирма «Shimadzu Corporation», Япония

Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan

Телефон: 81 (75) 823-1145

Факс: 81 (75) 823-1361

Фирма «Shimadzu Europa GmbH», Германия

Адрес: Albert-Hahn-Strasse 6-10, D-47269 Duisburg F.R.G.

Телефон:49 (203)7687-0

Факс: 49 (203) 7666-25

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-56-33

Факс: (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
