МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ⁷⁰⁶_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3.  Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «11» мая 2021 г. № 706

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

причина внесения изменений

¹

Указывается только для средств измерений единичного производства

²

Указывается только в случае отмены методик поверки

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» мая 2021 г. № 706

Лист № 1 Регистрационный № 39407-08 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные SK700-2/397, SK700-2/IOD

Колонки топливораздаточные SK700-2/397, SK700-2/IOD предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм²/с (сСт).

Принцип работы колонок топливораздаточных SK700-2/397, SK700-2/IOD состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приемный клапан или моноблок подается в счетчик (поршневой или объемно-шнековый), из которого через раздаточный рукав с краном поступает в бак транспортного средства.

Информация о количестве топлива, прошедшего через счетчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных SK700-2/397, SK700-2/IOD, измеренное количество импульсов прямо пропорционально измеренному объему топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена и стоимость.

Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного рукава с краном, либо при нажатии клавиши выбора марки топлива для модификаций колонок, оборудованных данной опцией.

Колонки выпускаются в двух модификациях SK700-2/397 и SK700-2/IOD, отличающихся конструкцией корпуса и габаритными размерами.

Основными элементами колонки являются:

- счётчик (измеритель объёма) поршневого типа С+, V, V+, либо объёмношнековый счётчик типа Ecometer;

• - электронно-вычислительное устройство Sandpiper-2 (Е101), Sandpiper-Apollo производства «Gilbarco GmbH», Германия;

• - насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;

• - датчик импульсов ME01-04 (G) производства фирмы «Eltomatic», Дания, либо «Gilbarco GmbH», Германия, или SK700 IS фирмы «Gilbarco GmbH», Германия, или SIP Pulser фирмы Measurement Specialties Inc., США либо «Gilbarco GmbH», Германия или SIP-II фирмы Hengstler GmbH, Германия.

• - раздаточный рукав с краном.

В зависимости от комплектации колонки топливораздаточные SK700-2/397, SK700-2/IOD могут оснащаться модулями для приёма платежей посредством карт оплаты, принтерами печати чеков, дополнительными информационными дисплеями, клавиатурами предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID, модулем звукового оповещения выбранного сорта топлива Grade Announcer. Колонки с номинальным расходом 120 л/мин могут оснащаться дополнительными (сателлитными) стойками.

Колонки топливораздаточные SK700-2/397, SK700-2/IOD могут быть оснащены системой газовозврата Мех 0544 (0831) или Ml 1292 производства фирмы «Durr Technik GmbH & Co. KG», Vapor Vac или VAPORIX фирмы «Fafnir GmbH», или VaporTEK фирмы «Veeder-Root Co.».

Колонки могут быть оснащены модулем температурной компенсации (АТС) фирмы «Gilbarco Inc.» или «Gilbarco GmbH», что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведённого к температуре 15 °С.

Колонки модификации SK700-2/397 выпускаются одно- и двусторонние в зависимости от исполнения, на каждой из сторон может быть от 1 до 2 раздаточных рукавов.

Колонки модификации SK700-2/IOD в зависимости от исполнения выпускаются одно- или двусторонние, раздаточные рукава расположены на торцевой стороне колонки Колонка может иметь от 1 до 2 раздаточных рукавов.

Колонки топливораздаточные SK700-2/397, SK700-2/IOD выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре.

Блок электроники комплектуется электронагревателем для устойчивой работы при отрицательных температурах окружающей среды.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Заводской (серийный) номер указывается на шильде, который прикреплен к корпусу колонки топливораздаточной SK700-2/397, SK700-2/IOD.

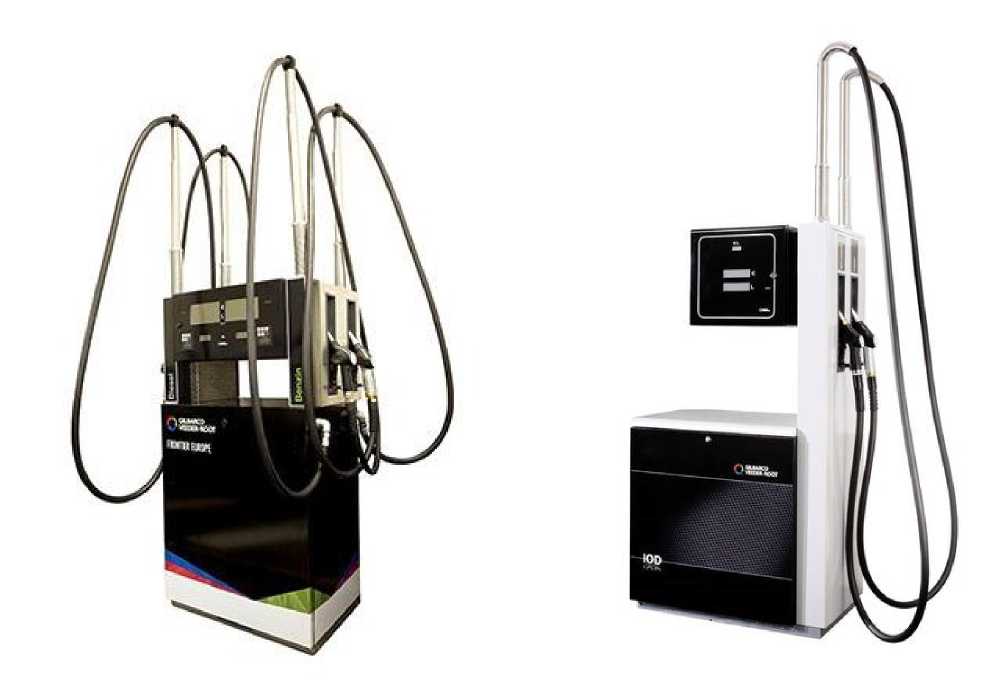

а) SK700-2/397

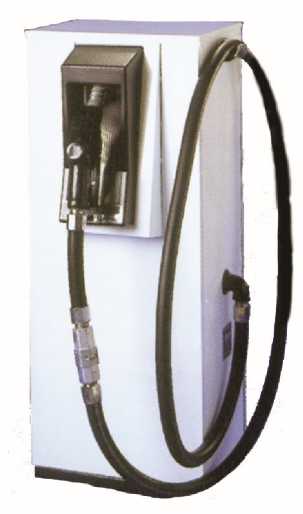

б) SK700-2/IOD

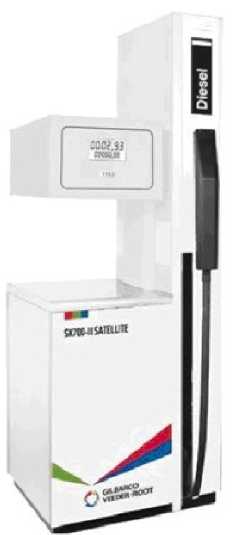

в) дополнительная (сателлитная) стойка

SK700-2/Satellite г) дополнительная (сателлитная) стойка SK/Satellite

Рисунок 1- Общий вид средства измерений

О о

счётчик (измеритель объёма) поршневого типа

С+, V, V+

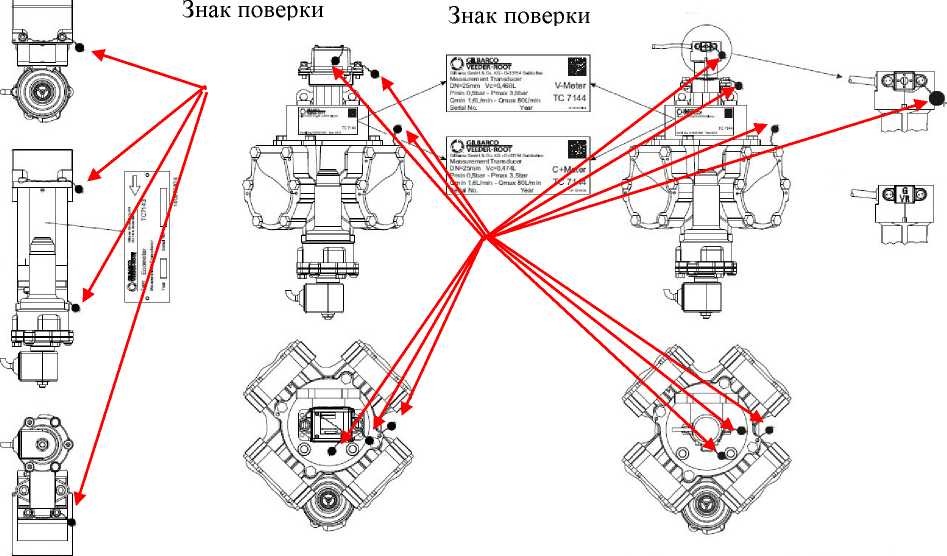

а) Схема пломбировки и общий вид счётчиков (измерителей объёма).

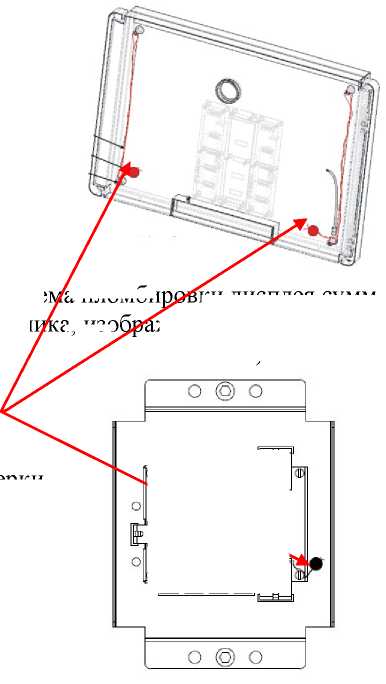

г) Схема пломбировки дисплея суммарного

в) Схе счетч

а пломби

а, изо

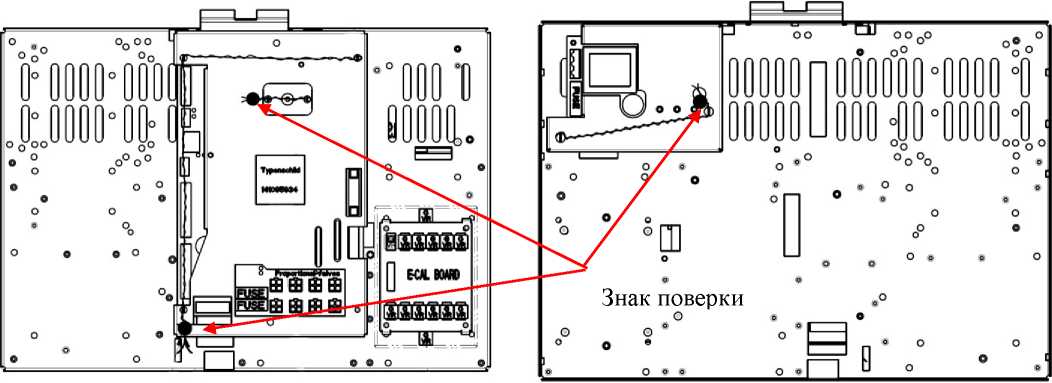

д) Схема пломбировки платы для подключения

датчика импульсов (при наличии)

Знак поверки

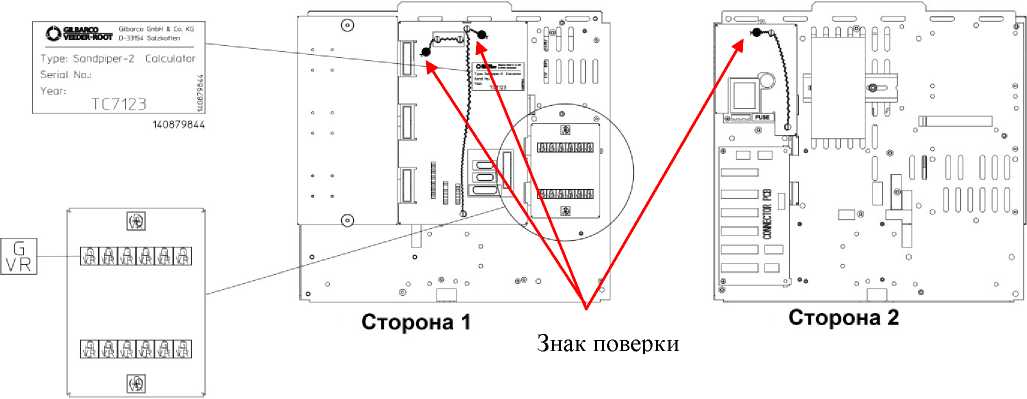

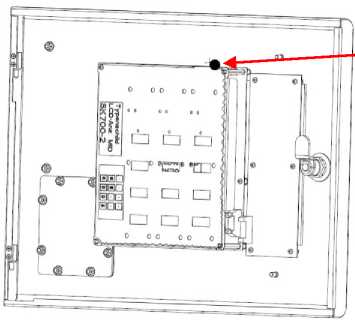

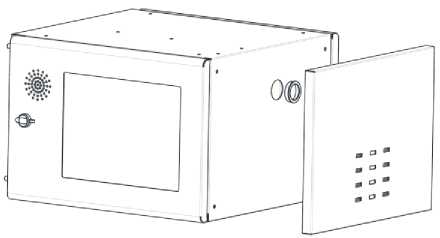

и) Схема пломбировки электронно-вычислительного устройства Sandpiper-2

Сторона 1

Сторона 2

Знак

поверки

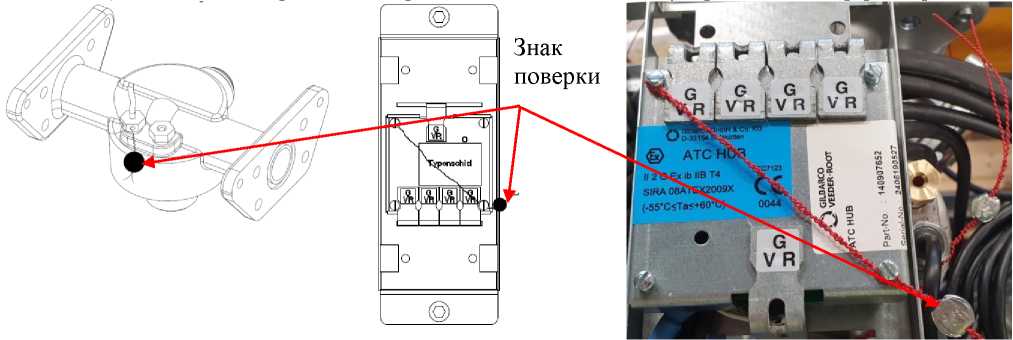

л) Схема пломбировки модуля температурной компенсации (АТС) (при наличии)

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Внутреннее ПО выполняет функции вычисления и отображения объёма отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на шильд колонки и титульные листы эксплуатационной документации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.4 «Процесс заправки бензином и дизельным топливом» руководства по эксплуатации.

Приказ Росстандарта № 256 от 07.02.2018 г. (в части 2) Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

Техническая документация «Gilbarco GmbH», Германия
